Elementi di connessione per la conduttura HVI light plus

Elementi di connessione ottimizzati per il montaggio, da utilizzare per la posa all’interno/esterno del tubo e per il collegamento all’impianto di messa a terra, all’anello perimetrale o ad altre parti del sistema esterno di protezione contro i fulmini.

Elemento di connessione per la conduttura HVI light plus

Un elemento di connessione per il collegamento della conduttura HVI light plus, per la creazione della connessione terminale della conduttura sul tubo portante (elemento terminale) o per il collegamento ad altre parti della protezione dai fulmini esterna o dell’impianto di messa a terra (incl. un tubo termorestringente).
Questo elemento di collegamento può essere utilizzato per la posa all’esterno del tubo relativamente ai tubi portanti per HVI light plus.

1 Produkt

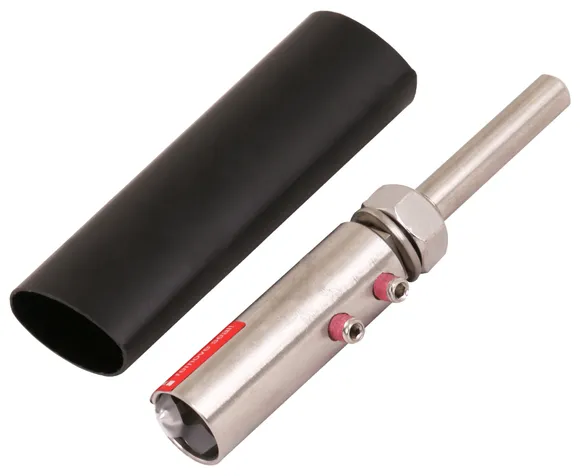

Art.-Nr. 819640 AE BO10 KF HVI 60 V2A

GTIN 4013364481763, Zolltarifnr. (EU): 85359000, Bruttogewicht: 162.90 g, VPE: 10.00 pz.

Abbildungen

Weitere Information

  • CAD-Daten
    • 819640.stp

      Sie müssen angemeldet sein um 819640.stp herunterzuladen.

      Login
    • 819640.igs

      Sie müssen angemeldet sein um 819640.igs herunterzuladen.

      Login
    • 819640.jt

      Sie müssen angemeldet sein um 819640.jt herunterzuladen.

      Login
    • 819640.dwg

      Sie müssen angemeldet sein um 819640.dwg herunterzuladen.

      Login
    • 819640m_D.dxf

      Sie müssen angemeldet sein um 819640m_D.dxf herunterzuladen.

      Login

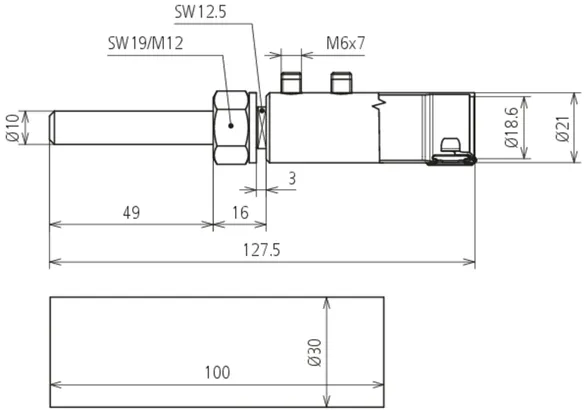

Elemento di connessione per la conduttura HVI light plus acciaio inox
Elementi di connessione per la conduttura HVI light plus per il collegamento
della conduttura HVI light plus su entrambe le estremità,
nella creazione dei collegamenti della conduttura,
p. es. alla piastra di collegamento sul palo di captazione
o ad altre parti della protezione dai fulmini esterna.
Incl. tubo termorestringente.
Materiale: INOX
Collegamento: Perno Ø10 mm, L 50 mm
Portata di corrente impulsiva di fulmine (10/350 µs): 150 kA

Fabbricato: DEHN
Tipo: AE BO10 KF HVI 60 V2A
Art.: 819640
o similare.

Zertifikate



Technische Daten

Materiale INOX
Collegamento Perno Ø10 mm, L 50 mm
Diametro Ø Elemento di collegamento 21 mm
Portata di corrente impulsiva di fulmine (10/350 µs) 150 kA

Artikel 819640 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 819640 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

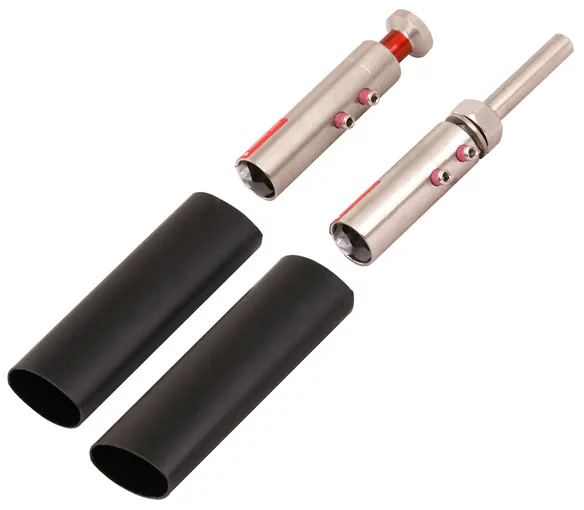

Set di connessione per conduttura HVI light plus per posa all’interno del tubo

Due elementi di connessione per collegare la conduttura HVI light plus su entrambe le estremità. Un elemento di connessione per la realizzazione della connessione terminale della conduttura nel tubo portante (elemento terminale) e un elemento di connessione per il collegamento ad altri parti della protezione dai fulmini esterna o dell’impianto di messa a terra (incl. due tubi termorestringenti).
Questi elementi di connessione possono essere utilizzati con i tubi portanti per HVI light plus.

1 Produkt

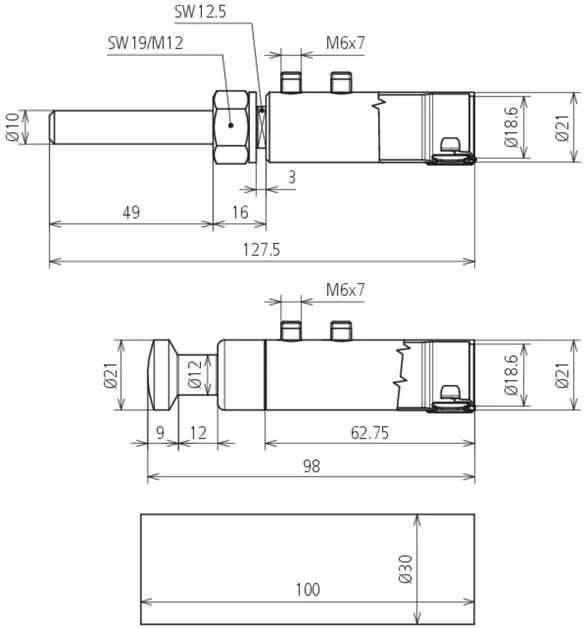

Art.-Nr. 819645 HVI LI PL ASS RIV KF V2A

GTIN 4013364481770, Zolltarifnr. (EU): 85359000, Bruttogewicht: 341.42 g, VPE: 1.00 pz.

Abbildungen

Weitere Information

  • CAD-Daten
    • 819645.stp

      Sie müssen angemeldet sein um 819645.stp herunterzuladen.

      Login
    • 819645.igs

      Sie müssen angemeldet sein um 819645.igs herunterzuladen.

      Login
    • 819645.jt

      Sie müssen angemeldet sein um 819645.jt herunterzuladen.

      Login
    • 819645.dwg

      Sie müssen angemeldet sein um 819645.dwg herunterzuladen.

      Login
    • 819645m_D.dxf

      Sie müssen angemeldet sein um 819645m_D.dxf herunterzuladen.

      Login
Set di connessione per conduttura HVI light plus D 21 mm per posa all’interno del tubo, acciaio inox
Elementi di connessione per collegare la conduttura HVI light plus su entrambe le estremità
Materiale: INOX
Collegamento: Perno Ø10 mm, L 50 mm
Riferimento normativo: Specifica tecnica DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: HVI LI PL ASS RIV KF V2A
Art.: 819645
o similare.

Zertifikate



Technische Daten

Materiale INOX
Collegamento Perno Ø10 mm, L 50 mm
Diametro Ø Elemento di collegamento 21 mm
Riferimento normativo Specifica tecnica DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Artikel 819645 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 819645 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Elementi di connessione isolati per la conduttura HVI light plus

3 Produkte

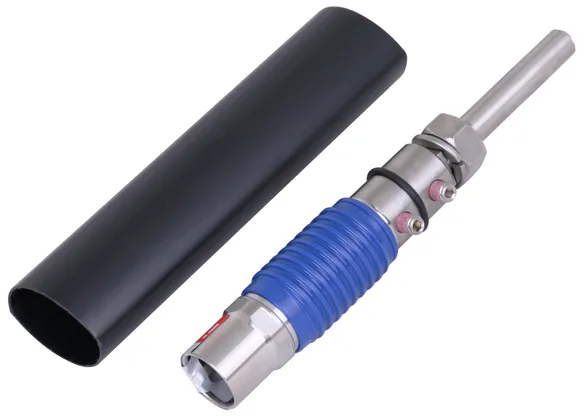

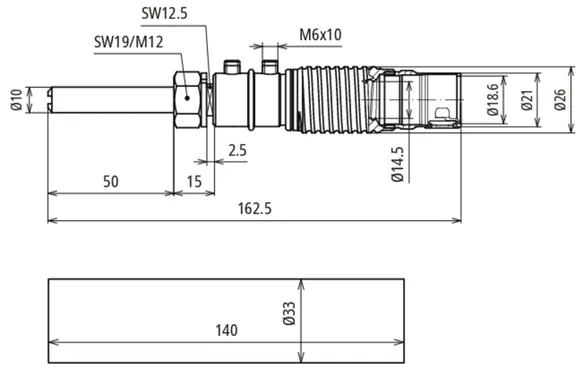

Art.-Nr. 819646 AE ISO BO10 KF HVI 60 V2A

GTIN 4013364511460, Zolltarifnr. (EU): 85359000, Bruttogewicht: 205.80 g, VPE: 5.00 pz.

Abbildungen

Weitere Information

  • CAD-Daten
    • 819646.stp

      Sie müssen angemeldet sein um 819646.stp herunterzuladen.

      Login
    • 819646.igs

      Sie müssen angemeldet sein um 819646.igs herunterzuladen.

      Login
    • 819646.jt

      Sie müssen angemeldet sein um 819646.jt herunterzuladen.

      Login
    • 819646.dwg

      Sie müssen angemeldet sein um 819646.dwg herunterzuladen.

      Login
    • 819646m_D.dxf

      Sie müssen angemeldet sein um 819646m_D.dxf herunterzuladen.

      Login
Elemento di connessione isolante per la conduttura HVI light plus (lato terra)
Elemento di connessione isolante
per la terminazione della
Conduttura HVI light plus
sul lato terra
incl. tubo termorestringente.
per la verifica di isolamento
della HVI light plus
Installazione: Sul lato terra
Adatto a: HVI light plus
Materiale: INOX / materiale plastico
Collegamento: Perno Ø 10 mm, L 50 mm con filettatura M12 con grova
Portata di corrente impulsiva di fulmine (10/350 µs): 150 kA

Fabbricato: DEHN
Tipo: AE ISO BO10 KF HVI 60 V2A
Art.: 819646
o similare.

Zertifikate



Technische Daten

Installazione Sul lato terra
Adatto a HVI light plus
Materiale INOX / materiale plastico
Collegamento Perno Ø 10 mm, L 50 mm con filettatura M12 con grova
Portata di corrente impulsiva di fulmine (10/350 µs) 150 kA

Artikel 819646 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 819646 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

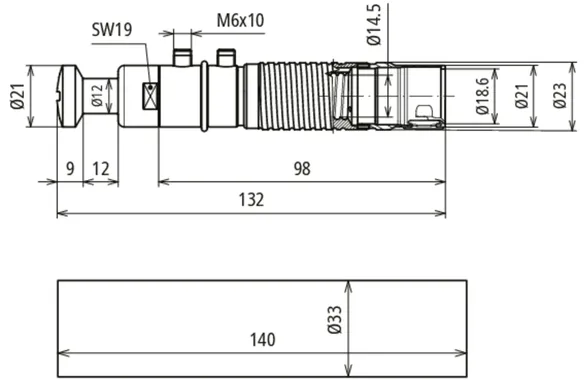

Art.-Nr. 819647 AE ISO RIV KF HVI 60 V2A

GTIN 4013364511477, Zolltarifnr. (EU): 85359000, Bruttogewicht: 208.80 g, VPE: 5.00 pz.

Abbildungen

Weitere Information

  • CAD-Daten
    • 819647.stp

      Sie müssen angemeldet sein um 819647.stp herunterzuladen.

      Login
    • 819647.igs

      Sie müssen angemeldet sein um 819647.igs herunterzuladen.

      Login
    • 819647.jt

      Sie müssen angemeldet sein um 819647.jt herunterzuladen.

      Login
    • 819647.dwg

      Sie müssen angemeldet sein um 819647.dwg herunterzuladen.

      Login
    • 819647m_D.dxf

      Sie müssen angemeldet sein um 819647m_D.dxf herunterzuladen.

      Login

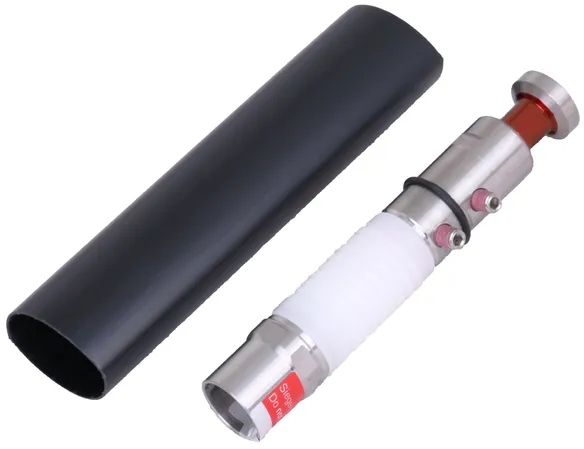

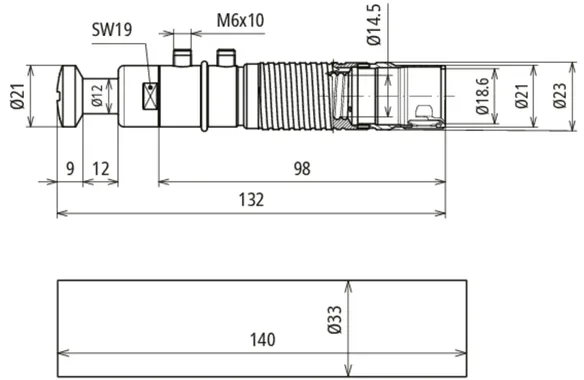

Elemento di connessione isolante per la conduttura HVI light plus (posa all’interno del tubo)
Elemento di connessione isolante
per la terminazione della
Conduttura HVI light plus
in caso di posa all’interno del tubo
incl. tubo termorestringente
per la verifica di isolamento
della HVI light plus
Installazione: posa all’interno del tubo
Adatto a: HVI light plus
Materiale: INOX / materiale plastico
Collegamento: speciale testa a fungo
Portata di corrente impulsiva di fulmine (10/350 µs): 150 kA

Fabbricato: DEHN
Tipo: AE ISO RIV KF HVI 60 V2A
Art.: 819647
o similare.

Zertifikate



Technische Daten

Installazione posa all’interno del tubo
Adatto a HVI light plus
Materiale INOX / materiale plastico
Collegamento speciale testa a fungo
Portata di corrente impulsiva di fulmine (10/350 µs) 150 kA

Artikel 819647 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 819647 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

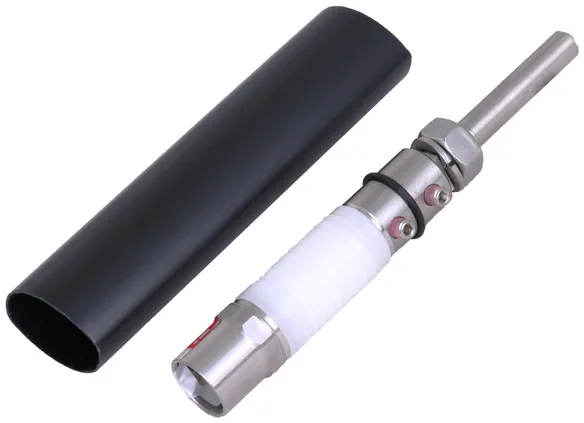

Art.-Nr. 819648 AE ISO RAV KF HVI 60 V2A

GTIN 4013364511484, Zolltarifnr. (EU): 85359000, Bruttogewicht: 200.20 g, VPE: 5.00 pz.

Abbildungen

Weitere Information

  • CAD-Daten
    • 819648.stp

      Sie müssen angemeldet sein um 819648.stp herunterzuladen.

      Login
    • 819648.igs

      Sie müssen angemeldet sein um 819648.igs herunterzuladen.

      Login
    • 819648.jt

      Sie müssen angemeldet sein um 819648.jt herunterzuladen.

      Login
    • 819648.dwg

      Sie müssen angemeldet sein um 819648.dwg herunterzuladen.

      Login
    • 819648m_D.dxf

      Sie müssen angemeldet sein um 819648m_D.dxf herunterzuladen.

      Login

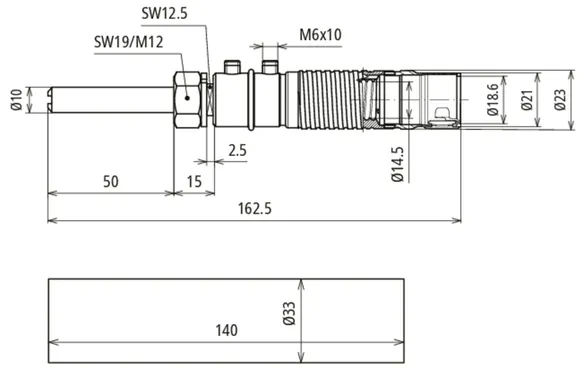

Elemento di connessione isolante per la conduttura HVI light plus (posa all’esterno del tubo)
Elemento di connessione isolante
per la terminazione della
Conduttura HVI light plus
in caso di posa all’esterno del tubo
incl. tubo termorestringente
per la verifica di isolamento
della HVI light plus
Installazione: Posa all’esterno del tubo
Adatto a: HVI light plus
Materiale: INOX / materiale plastico
Collegamento: Perno Ø 10 mm, L 50 mm con filettatura M12 con grova
Portata di corrente impulsiva di fulmine (10/350 µs): 150 kA

Fabbricato: DEHN
Tipo: AE ISO RAV KF HVI 60 V2A
Art.: 819648
o similare.

Zertifikate



Technische Daten

Installazione Posa all’esterno del tubo
Adatto a HVI light plus
Materiale INOX / materiale plastico
Collegamento Perno Ø 10 mm, L 50 mm con filettatura M12 con grova
Portata di corrente impulsiva di fulmine (10/350 µs) 150 kA

Artikel 819648 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 819648 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Elemento di equipotenzialità

Per il processo di scarica del campo elettrico della conduttura HVI light plus nella zona del terminale o in altri casi.

1 Produkt

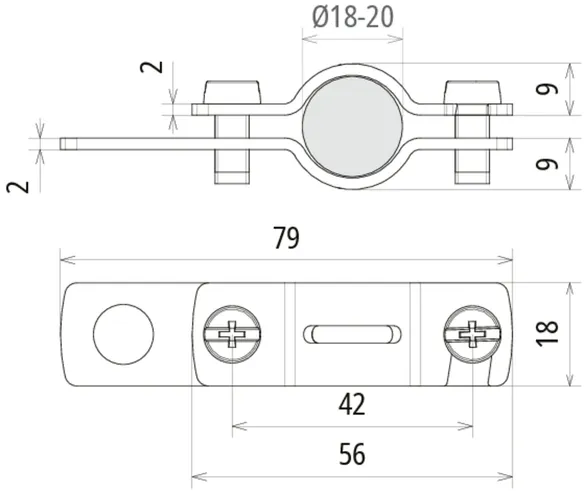

Art.-Nr. 410222 PAE 18 EX AB11 V2A

GTIN 4013364482289, Zolltarifnr. (EU): 85359000, Bruttogewicht: 50.92 g, VPE: 1.00 pz.

Abbildungen

Weitere Information

  • CAD-Daten
    • 410222.stp

      Sie müssen angemeldet sein um 410222.stp herunterzuladen.

      Login
    • 410222.igs

      Sie müssen angemeldet sein um 410222.igs herunterzuladen.

      Login
    • 410222.jt

      Sie müssen angemeldet sein um 410222.jt herunterzuladen.

      Login
    • 410222.dwg

      Sie müssen angemeldet sein um 410222.dwg herunterzuladen.

      Login
    • 410222_m_D.dxf

      Sie müssen angemeldet sein um 410222_m_D.dxf herunterzuladen.

      Login

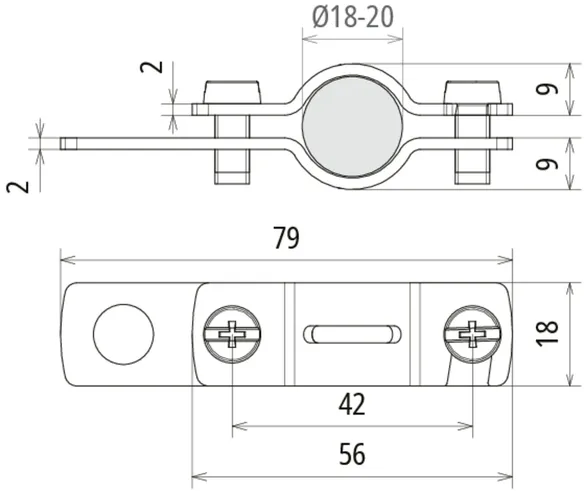

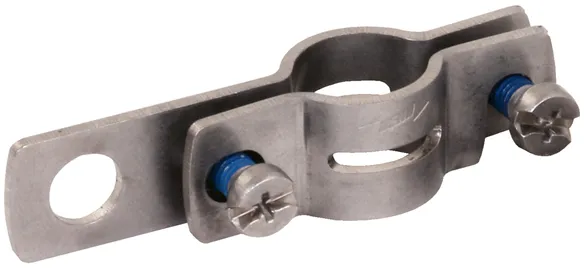

Elemento di connessione per equipotenzialità, per la conduttura HVI light plus in acciaio inox
Elemento di connessione per equipotenzialità per la conduttura HVI light plus
, per il collegamento della guaina speciale della
conduttura HVI light plus all’equipotenzialità.
Materiale: INOX
Campo di serraggio Ø: 18 mm
Foro di collegamento Ø: 10,5 mm
Riferimento normativo: Specifica tecnica DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: PAE 18 EX AB11 V2A
Art.: 410222
o similare.



Technische Daten

Materiale INOX
Campo di serraggio Ø 18 mm
Foro di collegamento Ø 10,5 mm
Riferimento normativo Specifica tecnica DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Artikel 410222 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 410222 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Morsetto punto di misurazione

1 Produkt

Art.-Nr. 819649 MPK 18 V2A

GTIN 4013364512498, Zolltarifnr. (EU): 85389099, Bruttogewicht: 41.80 g, VPE: 5.00 pz.

Abbildungen

Weitere Information

  • CAD-Daten
    • 819649.stp

      Sie müssen angemeldet sein um 819649.stp herunterzuladen.

      Login
    • 819649.igs

      Sie müssen angemeldet sein um 819649.igs herunterzuladen.

      Login
    • 819649.jt

      Sie müssen angemeldet sein um 819649.jt herunterzuladen.

      Login
    • 819649.dwg

      Sie müssen angemeldet sein um 819649.dwg herunterzuladen.

      Login
    • 819649m_D.dxf

      Sie müssen angemeldet sein um 819649m_D.dxf herunterzuladen.

      Login

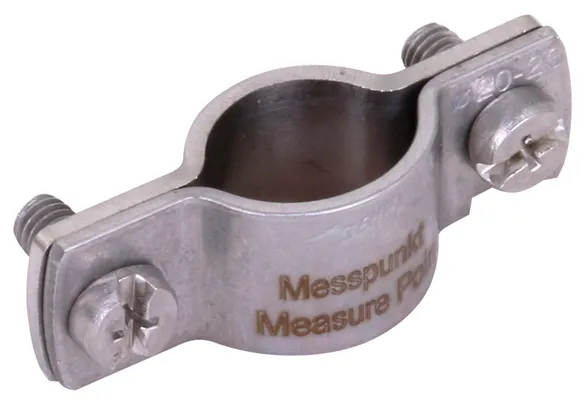

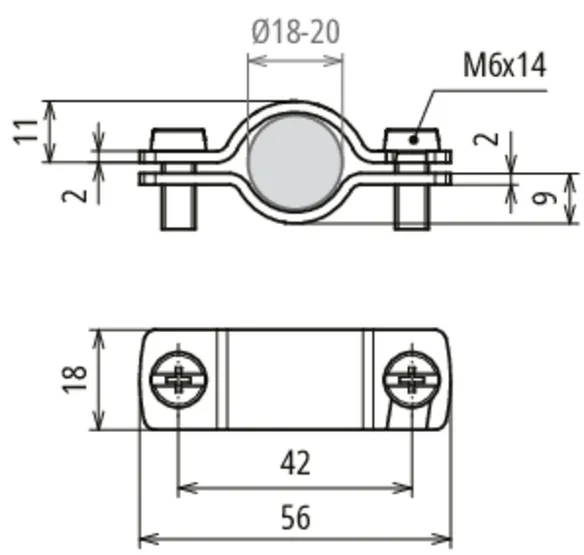

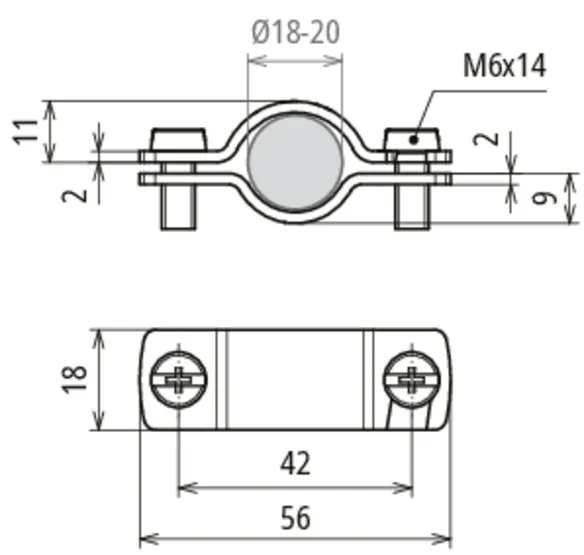

Morsetto punto di misurazione per la verifica dell’isolamento
Morsetto punto di misurazione per
l’installazione permanente
per il collegamento di un
apparato di misurazione in caso di
verifica dell’isolamento di
condutture HVI light plus
e condutture HVI
Adatto a: HVI light plus e HVI
Materiale: INOX
Campo di serraggio Ø: 18-20 mm

Fabbricato: DEHN
Tipo: MPK 18 V2A
Art.: 819649
o similare.



Technische Daten

Adatto a HVI light plus e HVI
Materiale INOX
Campo di serraggio Ø 18-20 mm

Artikel 819649 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 819649 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

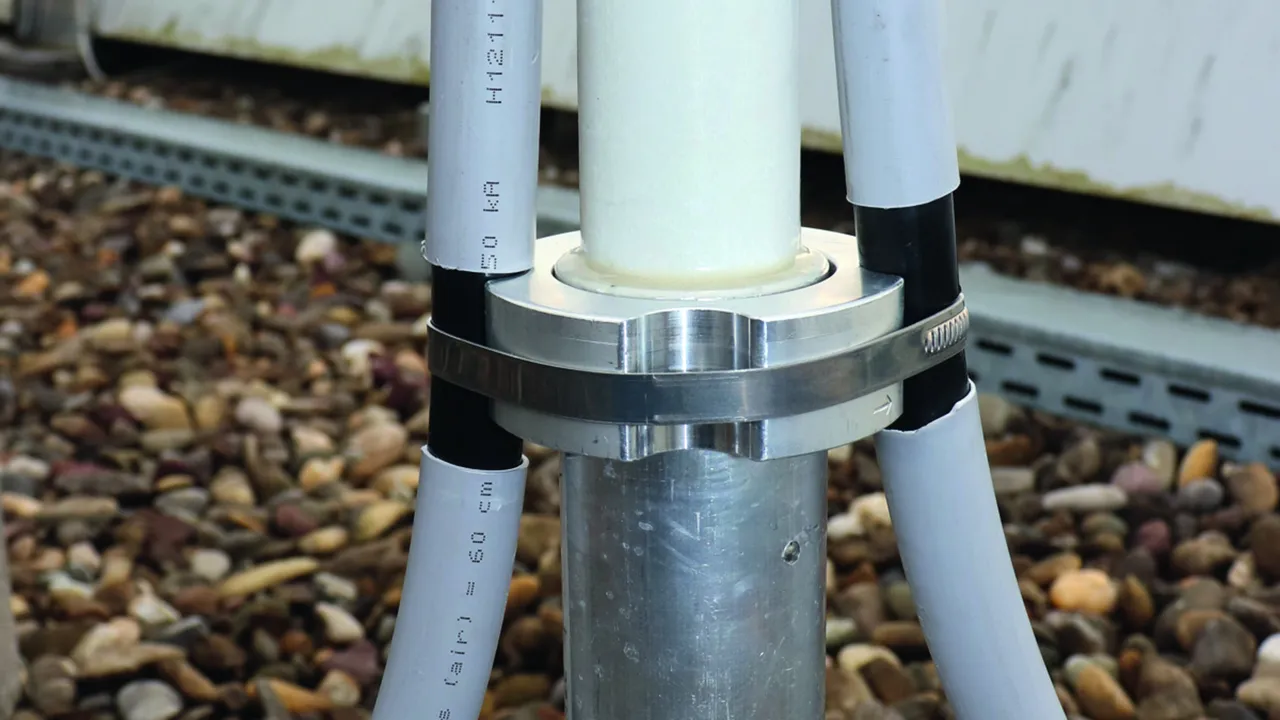

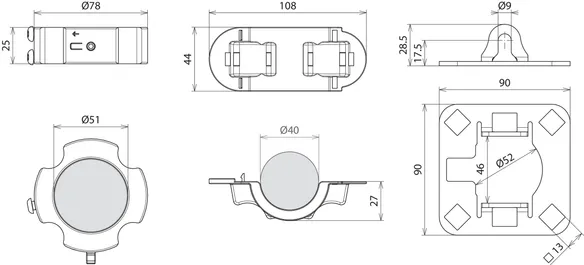

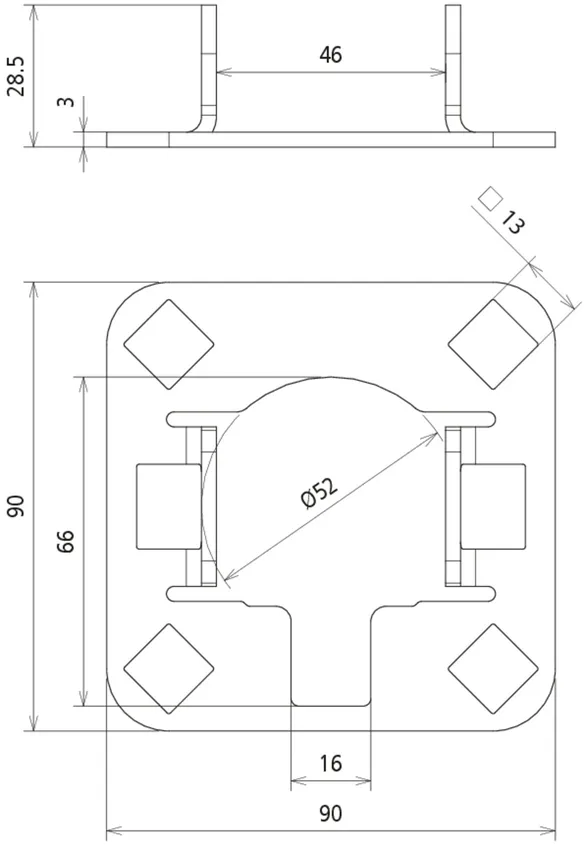

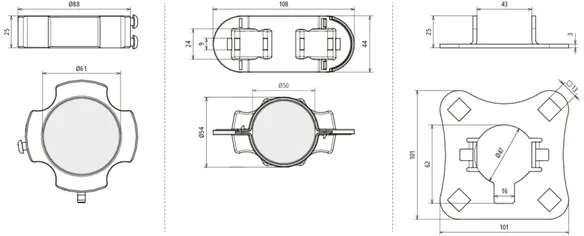

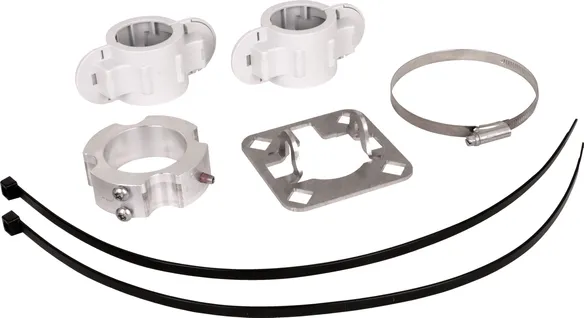

Set di fissaggio palo di captazione D40

Set di fissaggio per il montaggio della conduttura HVI light plus sui relativi tubi portanti Ø 40 mm, composto da piastra di connessione e anello di fissaggio con fascetta serracavo in acciaio inox per la connessione terminale (incl. quattro semisupporti in plastica e due fermacavo).

1 Produkt

Art.-Nr. 819642 BFS SR D40 4AE HVI LI PL AL V2A KST

GTIN 4013364499638, Zolltarifnr. (EU): 85389099, Bruttogewicht: 462.00 g, VPE: 1.00 pz.

Abbildungen

Weitere Information

  • CAD-Daten
    • 819642.stp

      Sie müssen angemeldet sein um 819642.stp herunterzuladen.

      Login
    • 819642.igs

      Sie müssen angemeldet sein um 819642.igs herunterzuladen.

      Login
    • 819642.jt

      Sie müssen angemeldet sein um 819642.jt herunterzuladen.

      Login
    • 819642.dwg

      Sie müssen angemeldet sein um 819642.dwg herunterzuladen.

      Login
Set di fissaggio per condutture HVI light plus 21 mm in acciaio inox / Al
Set di fissaggio per il montaggio della
conduttura HVI light plus sul tubo portante D 40 mm,
composto da piastra di connessione (quadrupla) e
anello di fissaggio con fascetta
per la connessione terminale
incl. quattro semigusci in plastica e due fermacavo.
Materiale: INOX / Al / Materiale plastico
Attacco della piastra di connessione: Foro quadrato 13 mm
Staffa portafilo: Quadruplo
Riferimento normativo: Specifica tecnica DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: BFS SR D40 4AE HVI LI PL AL V2A KST
Art.: 819642
o similare.

Zertifikate



Technische Daten

Materiale INOX / Al / Materiale plastico
Attacco della piastra di connessione Foro quadrato 13 mm
Staffa portafilo Quadruplo
Riferimento normativo Specifica tecnica DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Artikel 819642 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 819642 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

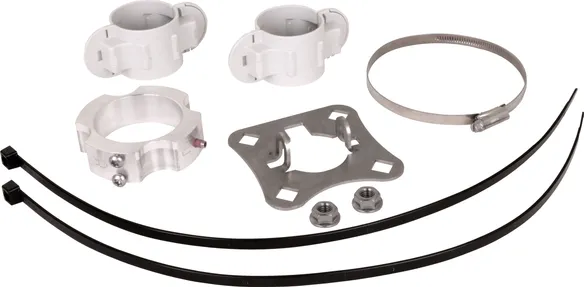

Set di fissaggio palo di captazione D50

Set di fissaggio per il montaggio della conduttura HVI light plus sui tubi portanti HVI Ø 50 mm, composto da piastra di connessione e anello di fissaggio con fascetta serracavo in acciaio inox per la connessione terminale (incl. quattro semisupporti in plastica e due fermacavo).

1 Produkt

Art.-Nr. 819283 BFS SR D50 4AE HVI LI PL AL V2A KST

GTIN 4013364499621, Zolltarifnr. (EU): 85389099, Bruttogewicht: 515.44 g, VPE: 1.00 pz.

Abbildungen

Weitere Information

  • CAD-Daten
    • 819283.stp

      Sie müssen angemeldet sein um 819283.stp herunterzuladen.

      Login
    • 819283.igs

      Sie müssen angemeldet sein um 819283.igs herunterzuladen.

      Login
    • 819283.jt

      Sie müssen angemeldet sein um 819283.jt herunterzuladen.

      Login
    • 819283.dwg

      Sie müssen angemeldet sein um 819283.dwg herunterzuladen.

      Login
    • 819283m_D.dxf

      Sie müssen angemeldet sein um 819283m_D.dxf herunterzuladen.

      Login
Set di fissaggio per conduttura HVI light plus
o conduttura HVI long, in acciaio inox / Al
Set di fissaggio per il montaggio della
conduttura HVI light plus o della conduttura HVI long
al tubo portante D 50 mm,
composto da piastra di connessione (quadrupla) e
anello di fissaggio con fascetta
per la connessione terminale
incl. quattro semigusci in plastica e due fermacavo.
Materiale: INOX / Al / Materiale plastico
Attacco della piastra di connessione: Foro quadrato 13 mm
Staffa portafilo: Quadruplo
Riferimento normativo: Specifica tecnica DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: BFS SR D50 4AE HVI LI PL AL V2A KST
Art.: 819283
o similare.

Zertifikate



Technische Daten

Materiale INOX / Al / Materiale plastico
Attacco della piastra di connessione Foro quadrato 13 mm
Staffa portafilo Quadruplo
Riferimento normativo Specifica tecnica DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Artikel 819283 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 819283 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

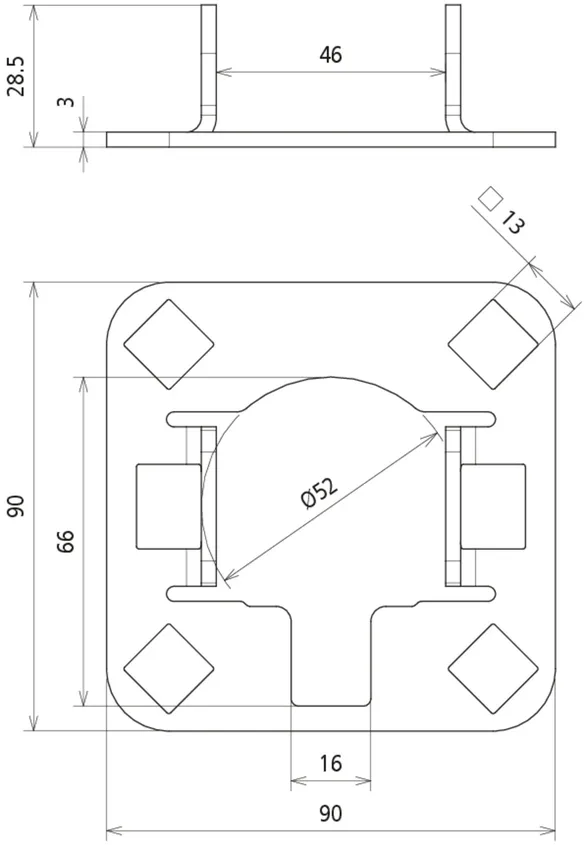

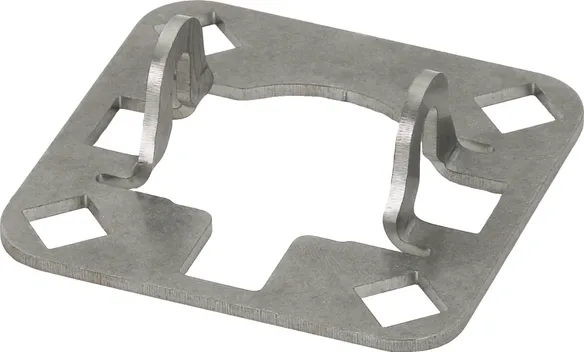

Piastra di connessione

Piastra di connessione (quadrupla) per il montaggio della conduttura HVI light plus sul tubo portante Ø 40 mm (ad es. art. n. 105 672, 105 673, 105 677, 105 678).

1 Produkt

Art.-Nr. 819298 AP SR D40 4AE HVI LI PL V2A

GTIN 4013364492653, Zolltarifnr. (EU): 85359000, Bruttogewicht: 135.20 g, VPE: 1.00 pz.

Abbildungen

Weitere Information

  • CAD-Daten
    • 819298.stp

      Sie müssen angemeldet sein um 819298.stp herunterzuladen.

      Login
    • 819298.igs

      Sie müssen angemeldet sein um 819298.igs herunterzuladen.

      Login
    • 819298.jt

      Sie müssen angemeldet sein um 819298.jt herunterzuladen.

      Login
    • 819298.dwg

      Sie müssen angemeldet sein um 819298.dwg herunterzuladen.

      Login
    • 819298m_D.dxf

      Sie müssen angemeldet sein um 819298m_D.dxf herunterzuladen.

      Login
Piastra di connessione in acciaio inox
(quadrupla) per il montaggio della conduttura HVI light plus
sul tubo portante Ø 40 mm
Materiale: INOX
Attacco della piastra di connessione: foro quadro 13 mm
Riferimento normativo: Specifica tecnica DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: AP SR D40 4AE HVI LI PL V2A
Art.: 819298
o similare.

Zertifikate



Technische Daten

Materiale INOX
Attacco della piastra di connessione foro quadro 13 mm
Riferimento normativo Specifica tecnica DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Artikel 819298 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 819298 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb
back to top
