Morsetti di collegamento per travi in acciaio
I morsetti di collegamento trovano impiego quando è necessario integrare travi in acciaio, lamiere o profili nei sistemi di protezione contro i fulmini o nei collegamenti equipotenziali – ad esempio in impianti industriali, capannoni o parcheggi multipiano.
Chi lavora direttamente sull’acciaio ha bisogno di soluzioni affidabili. I nostri morsetti di collegamento offrono la soluzione ideale: conformi alla norma SN EN 62561-1, pratici e particolarmente robusti. Sono adatte anche alle tue applicazioni ed esigenze.
Caratteristiche principali:
- Campo di serraggio 3–52 mm
- utilizzabili in zona Ex 2/22
- lama innovativa per la penetrazione delle superfici
- molteplici possibilità di collegamento per conduttori tondi/piatti e cavi
Penetrazione superficiale sicura
Una lama speciale attraversa i rivestimenti superficiali fino a 0,2 mm dei profili da integrare. Questo consente l’integrazione diretta senza rimuovere la protezione superficiale.
Senza dentatura, senza fusione, con coppia stabile
Rispetto alle esecuzioni con denti, la lama innovativa dei morsetti di collegamento penetra la superficie in modo uniforme. Inoltre l’appoggio regolare evita che sulla morsettiera, anche dopo ripetuti carichi, si formino fusione o cedimenti e garantisce la tenuta della coppia di serraggio.
Fissaggio semplice delle aste di captazione
In combinazione con il perno di fissaggio D16, art. n. 106 309 (V4A) o art. n. 106 301 (Al), è possibile fissare aste di captazione con diametro 16/10 in modo semplice e senza foratura su profili di diversa tipologia.
Omologazione Ex e alta capacità di conduzione della corrente di fulmine
Massima sicurezza nel sistema di protezione contro i fulmini: I morsetti di collegamento sono certificati Ex, conformi alla norma DIN EN 62561-1 e progettati per correnti di fulmine fino a 100 kA (10/350 μs).
Marcatura dei punti di sezionamento con cifre a 7 segmenti
L’incisione delle cifre a 7 segmenti sulla morsettiera consente una numerazione chiara e precisa per il collegamento di linguette di connessione, calate e punti di misurazione.
Varianti del prodotto
Chi cerca soluzioni pratiche le trova qui: per ogni applicazione da noi è disponibile la morsettiera di collegamento per trave in acciaio più adatta. Utilizza i filtri per selezionare il morsetto di collegamento in modo mirato.

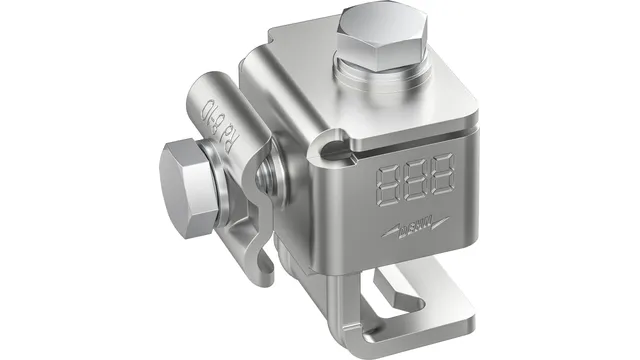

/www.elvatec.ch/store/f/62880090/HDVORSCHAU/372309_1.jpg)
372309
Morsetto di collegamento con lama inox per profili 3-20 mm con cavallotto doppio di fissaggio
Morsetto di collegamento con lama per travi d'acciaio a norma CEI EN 62561-1 per il collegamento a strutture in acciaio. Versione con cavallotto doppio di fissaggio.
/www.elvatec.ch/store/f/62880133/HDVORSCHAU/372319_1.jpg)

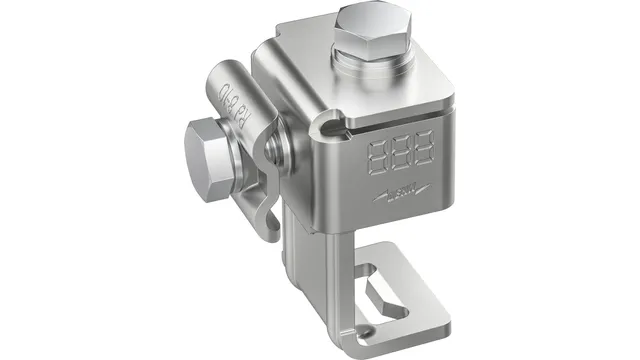

372319
Morsetto di collegamento con lama inox per profili 20-36 mm con cavallotto doppio di fissaggio
Morsetto di collegamento con lama per travi d'acciaio a norma CEI EN 62561-1 per il collegamento a strutture in acciaio. Versione con cavallotto doppio di fissaggio.

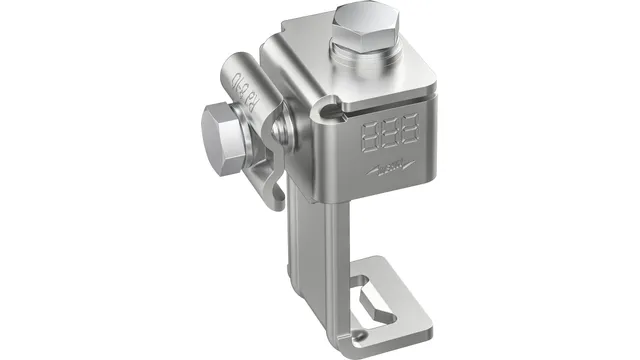

/www.elvatec.ch/store/f/62880177/HDVORSCHAU/372329_1.jpg)
372329
Morsetto di collegamento con lama inox per profili 36-50 mm con cavallotto doppio di fissaggio
Morsetto di collegamento con lama per travi d'acciaio a norma CEI EN 62561-1 per il collegamento a strutture in acciaio. Versione con cavallotto doppio di fissaggio.
/www.elvatec.ch/store/f/62880079/HDVORSCHAU/372300_1.jpg)

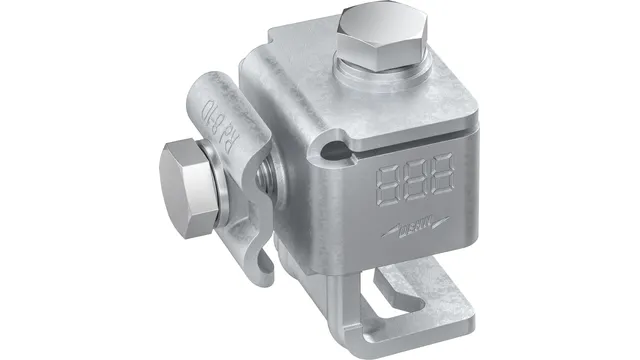

372300
Morsetto di collegamento con lama Fe/tZn per profili 3-20 mm con cavallotto doppio di fissaggio
Morsetto di collegamento con lama per travi d'acciaio a norma CEI EN 62561-1 per il collegamento a strutture in acciaio. Versione con cavallotto doppio di fissaggio.
/www.elvatec.ch/store/f/62880122/HDVORSCHAU/372310_1.jpg)

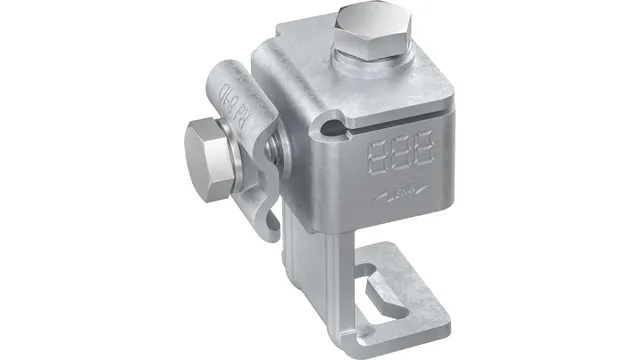

372310
Morsetto di collegamento con lama inox per profili 20-36 mm con cavallotto doppio di fissaggio
Morsetto di collegamento con lama per travi d'acciaio a norma CEI EN 62561-1 per il collegamento a strutture in acciaio. Versione con cavallotto doppio di fissaggio.

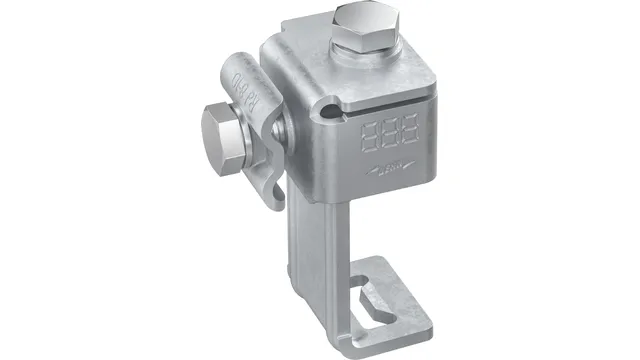

/www.elvatec.ch/store/f/62880166/HDVORSCHAU/372320_1.jpg)
372320
Morsetto di collegamento con lama Fe/tZn per profili 36-50 mm con cavallotto doppio di fissaggio
Morsetto di collegamento con lama per travi d'acciaio a norma CEI EN 62561-1 per il collegamento a strutture in acciaio. Versione con cavallotto doppio di fissaggio.

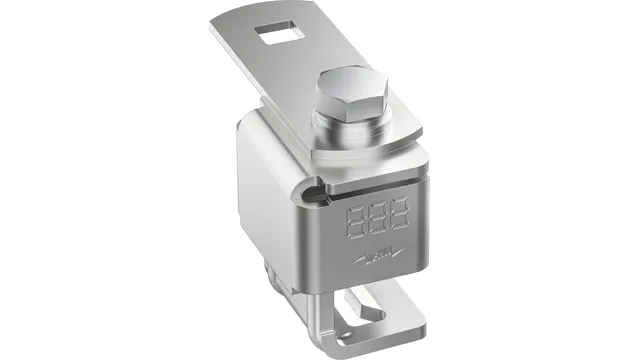

/www.elvatec.ch/store/f/62880068/HDVORSCHAU/372339_1.jpg)
372339
Morsetto di collegamento con lama inox per profili 3-20 mm con linguetta di collegamento
Morsetto di collegamento con lama per travi d'acciaio a norma CEI EN 62561-1 per il collegamento a strutture in acciaio. Versione con linguetta di collegamento.

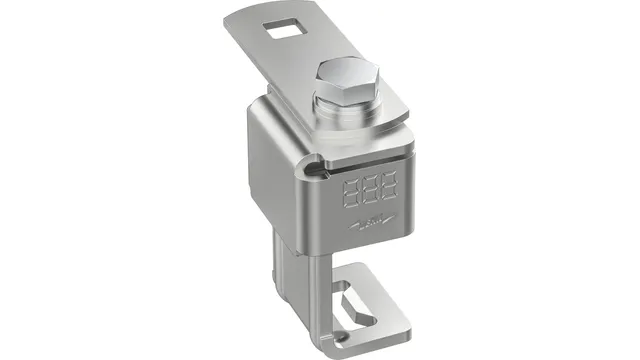

/www.elvatec.ch/store/f/62880111/HDVORSCHAU/372349_1.jpg)
372349
Morsetto di collegamento con lama inox per profili 20-36 mm con linguetta di collegamento
Morsetto di collegamento con lama per travi d'acciaio a norma CEI EN 62561-1 per il collegamento a strutture in acciaio. Versione con linguetta di collegamento.

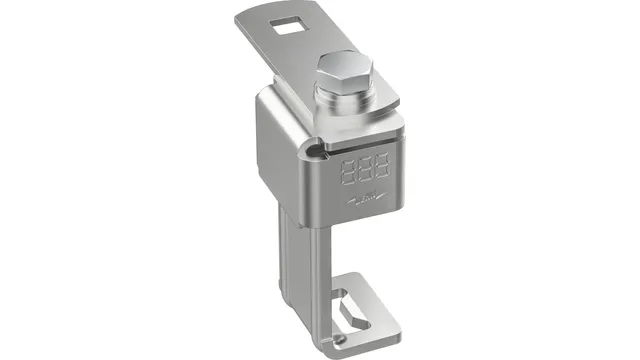

/www.elvatec.ch/store/f/62880155/HDVORSCHAU/372359_1.jpg)
372359
Morsetto di collegamento con lama inox per profili 36-52 mm con linguetta di collegamento
Morsetto di collegamento con lama per travi d'acciaio a norma CEI EN 62561-1 per il collegamento a strutture in acciaio. Versione con linguetta di collegamento.

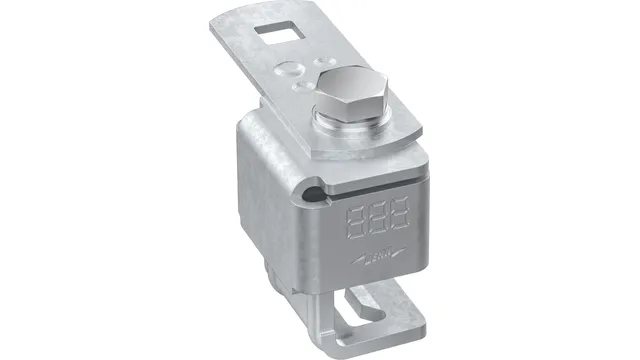

/www.elvatec.ch/store/f/62880014/HDVORSCHAU/372330_1.jpg)
372330
Morsetto di collegamento con lama Fe/tZn per profili 3-20 mm con linguetta di collegamento
Morsetto di collegamento con lama per travi d'acciaio a norma CEI EN 62561-1 per il collegamento a strutture in acciaio. Versione con linguetta di collegamento.
/www.elvatec.ch/store/f/62880100/HDVORSCHAU/372340_1.jpg)

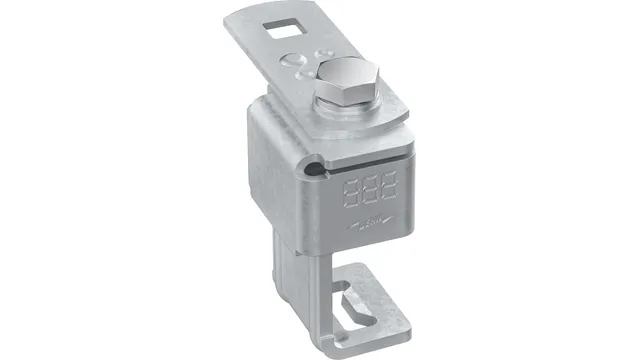

372340
Morsetto di collegamento con lama Fe/tZn per profili 20-36 mm con linguetta di collegamento
Morsetto di collegamento con lama per travi d'acciaio a norma CEI EN 62561-1 per il collegamento a strutture in acciaio. Versione con linguetta di collegamento.
/www.elvatec.ch/store/f/62880144/HDVORSCHAU/372350_1.jpg)

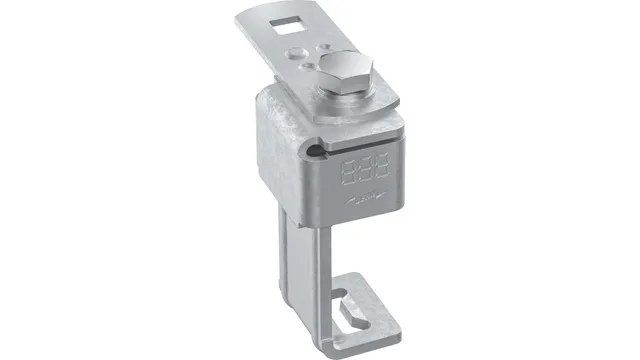

372350
Morsetto di collegamento con lama Fe/tZn per profili 36-52 mm con linguetta di collegamento
Morsetto di collegamento con lama per travi d'acciaio a norma CEI EN 62561-1 per il collegamento a strutture in acciaio. Versione con linguetta di collegamento.
/www.elvatec.ch/store/f/61794268/HDVORSCHAU/380130.jpg)

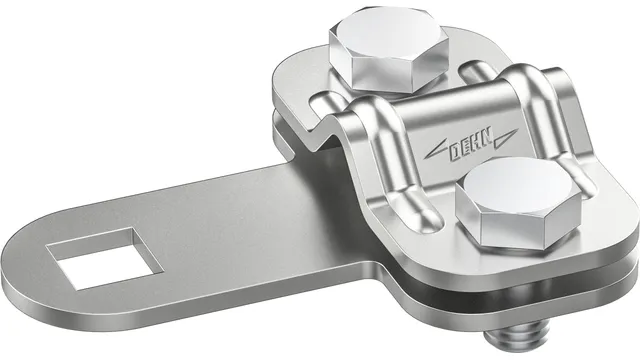

380130
Blocco di serraggio in acciaio inox con foro quadrato 11x11 mm per piattina 30 mm e tondo 8-10 mm
Elemento di bloccaggio in INOX per il collegamento di materiale tondo e piatto su parti strutturali o, ad es., morsetti di collegamento per travi di acciaio (senza fori sul conduttore piatto).

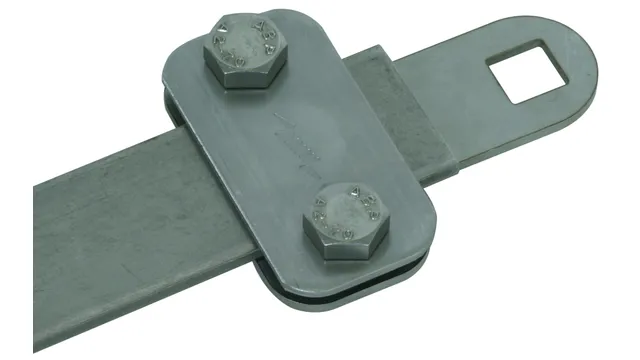

/www.elvatec.ch/store/f/61794258/HDVORSCHAU/380129.jpg)
380129
Morsetto in INOX con foro quadro D 11mm per Pt-30x4mm
Elemento di bloccaggio per il collegamento di materiale piano su pezzi di costruzione o ad es. morsetti di collegamento per travi di acciaio (senza fori sul nostro piatto).
/www.elvatec.ch/store/f/63187867/HDVORSCHAU/301019.jpg)

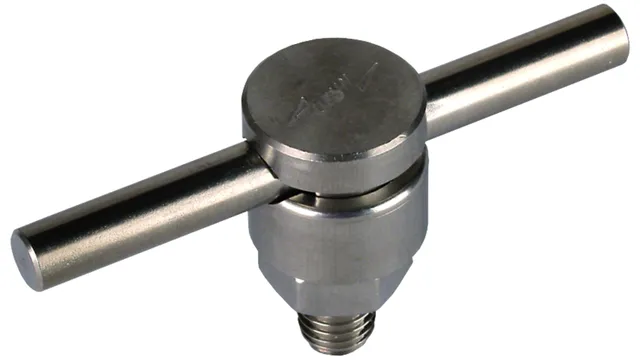

301019
Connettore KS INOX per Td 6-10mm a corpo unico con grova
Connettore KS secondo CEI EN 62561-1, per la connessione a portata di corrente di fulmine di conduttori tondi p.es. a profilati piatti, fascette per pluviali oppure altre parti dell’impianto LPS. Esecuzione a corpo unico in acciaio INOX con vite, grova e dado M10.
/www.elvatec.ch/store/f/60544470/HDVORSCHAU/540122.jpg)

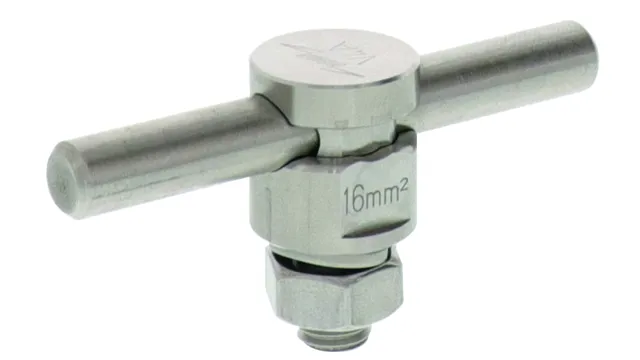

540122
Connettore KS UNI INOX (AISI316) per Td 6-10mm oppure corda 16-50mm²
Morsetto KS universale secondo CEI EN 62561-1, per il collegamento resistente alla corrente di fulmine di conduttori tondi su profilati piatti, pluviali o altre parti dell'impianto parafulmine. Esecuzione a corpo unico INOX (AISI 316) con vite, dado M10 e posa con superficie della chiave.
Morsetto di collegamento in uso
Solida connessione in ogni situazione. Scopri i numerosi ambiti di applicazione delle nostre morsettiere di collegamento per travi in acciaio – flessibili, affidabili e funzionali in qualsiasi contesto.
Integrazione di diversi profili
Il campo di serraggio da 3 a 52 mm consente un facile inserimento di diverse strutture metalliche come parte integrante del sistema di protezione contro i fulmini.
Fissaggio di aste di captazione
Con l’ausilio degli accessori è possibile montare aste di captazione (Ø 16/10 mm) su travi in acciaio senza foratura.
Collegamento di conduttori tondi e piatti
Che si tratti di cavi, conduttori tondi o piatti – con queste morsettiere è possibile realizzare connessioni versatili in modo semplice.
Omologazione Ex e alta capacità di conduzione della corrente di fulmine
Adatto all’impiego nelle zone Ex 2/22. Tutte le connessioni sono protette contro l’allentamento spontaneo.
Equipotenzialità
Perfette per il collegamento equipotenziale. La penetrazione della lama fino a 0,2 mm garantisce una messa in contatto a bassa resistenza.
Downloads
| Pieghevole | Morsetto di collegamento per travi in acciaio | Tenuta robusta per una protezione affidabile - Massima potenza nella protezione contro i fulmini | .pdf 3.4 MB |
