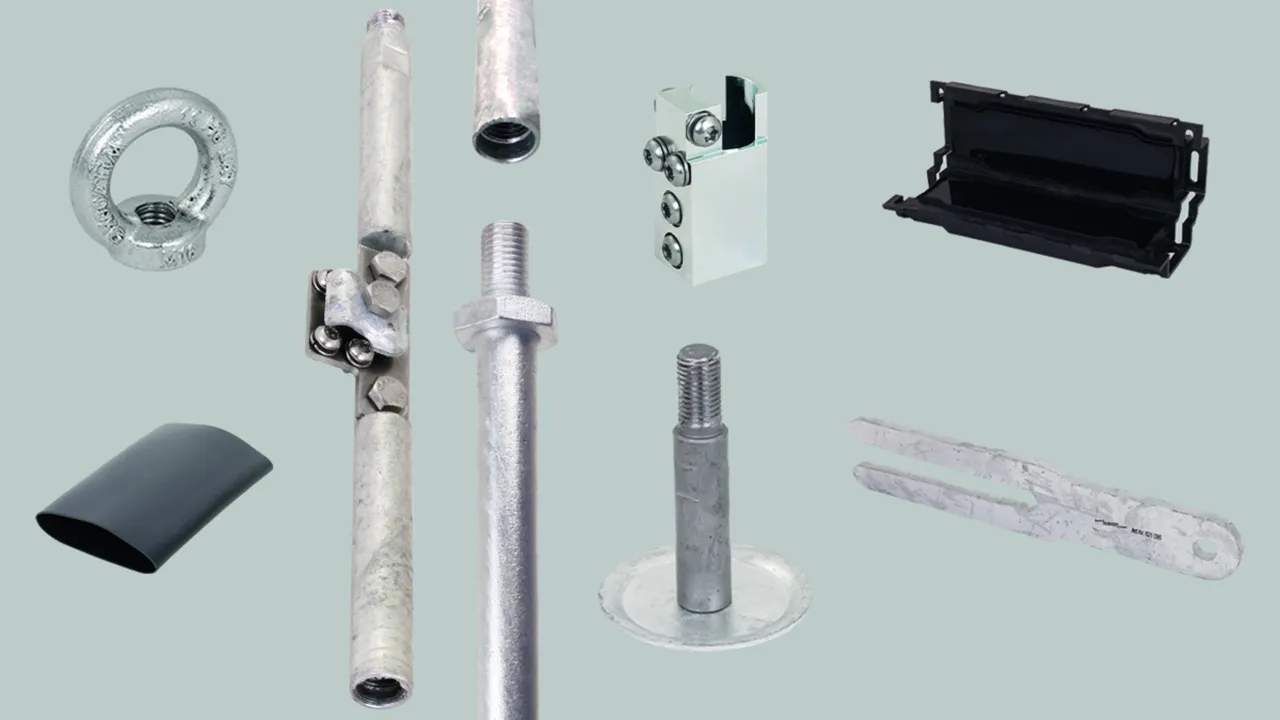

Dispersore di profondità avvitabile

Sistema completo per l’installazione di impianti di messa a terra conficcati fino a 99 m mediante foro con carotatrice, conformemente ai requisiti di bassissima resistenza di terra, ad es. 1-2 Ohm, in applicazioni su tubature o dovunque non si possa conficcare il dispersore di profondità. Dispersore con filettatura interna ed esterna M16 conforme ai requisiti della norma DIN EN 62561-2. Con dispositivo per la sospensione tramite foro trapanato.

Sistema collaudato secondo la norma DIN EN 62561-2
Lunghezze del dispersore variabili: 3,0 m / 1,5 m e 0,5 m per il montaggio ottimale con gru a trivella
Risparmio di tempo grazie alla tecnologia rapida di collegamento e introduzione
Numerosi accessori per il montaggio, la sigillatura e le connessioni, p. es. a un’unità di limitazione

Starter kit

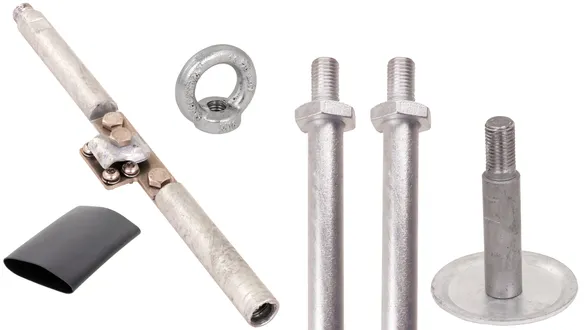

Starter kit dispersore di profondità avvitabile

Utilizzo: 1 per ciascun foro trapanato, costituito da
1 connettore L 320 mm (art. n. 621 092)
2 dispersori di profondità avvitabili L 500 mm (n. art. 621 050)
1 elemento di base con piastra flangiata Ø 80 mm (n. art. 621 091)

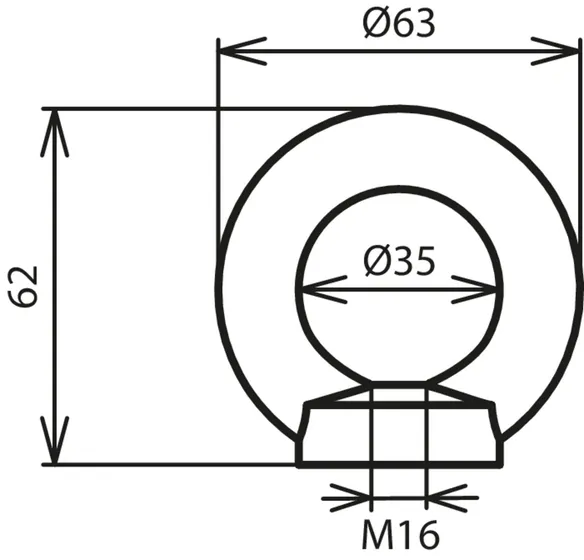

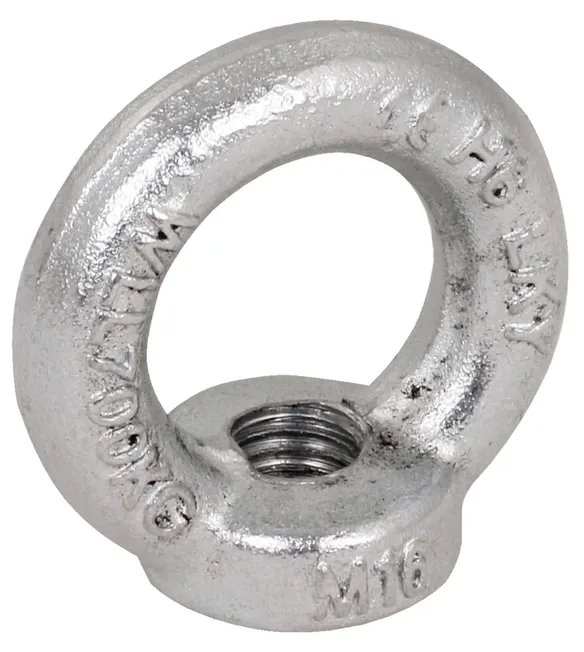

1 dado con anello M16 (n. art. 621 097)

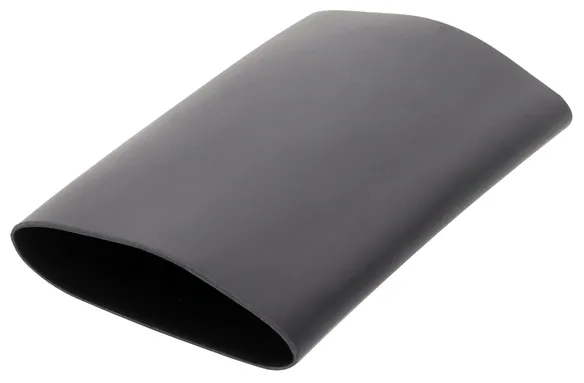

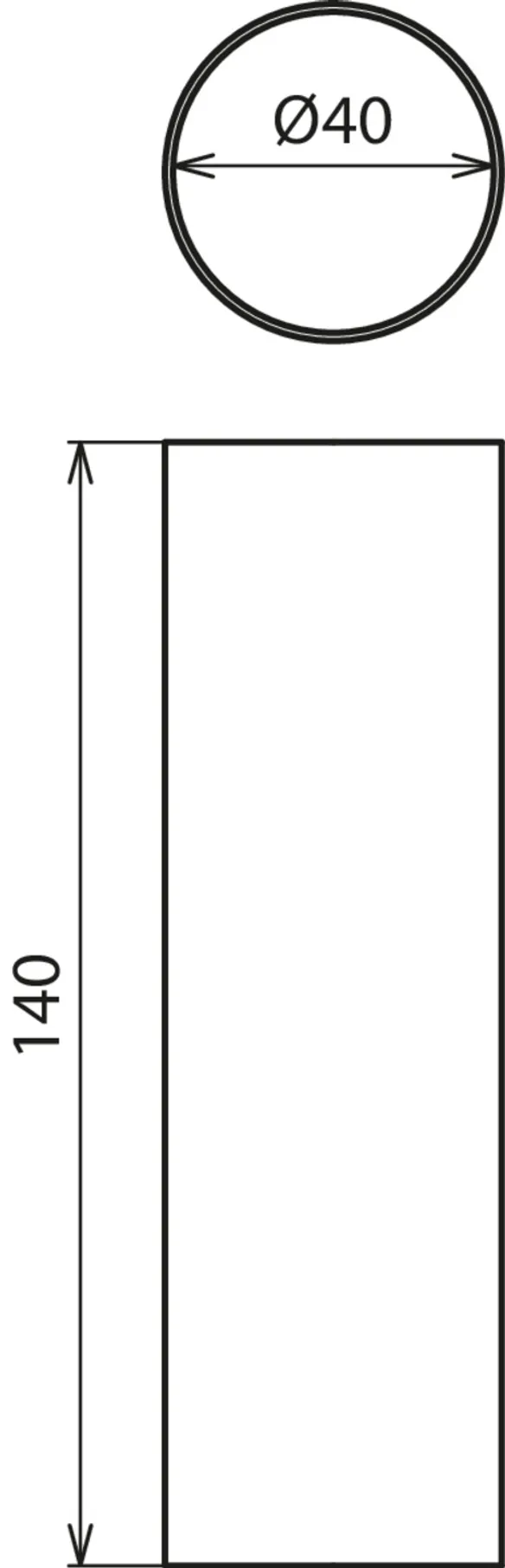

1 tubo termorestringente L 140 mm (art. n. 621 096)

1 Produkt

Art.-Nr. 621090 SET STARTER KIT TE 20 M16 STTZN

GTIN 4013364501133, Zolltarifnr. (EU): 85389099, Bruttogewicht: 4.24 kg, VPE: 1.00 pz.

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

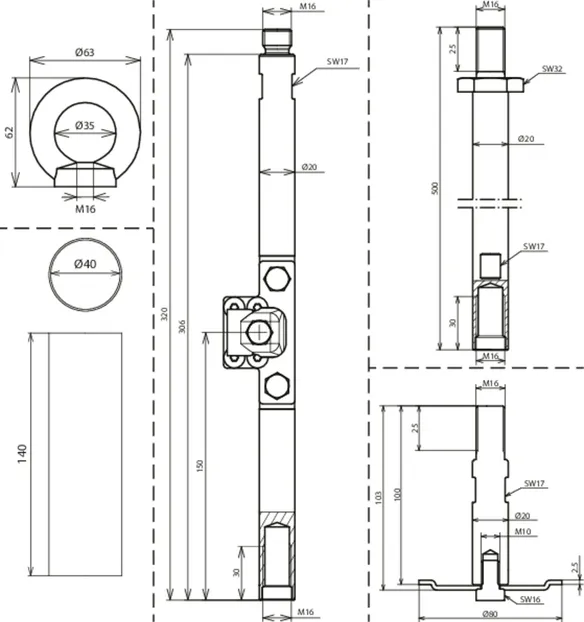

Starter kit per dispersore di profondità avvitabile
Starter kit, St/tZn, con filettatura M16, Ø 20 mm
1 connettore con piastra di connessione
1 dado con anello Fe/tZn M16
2 elementi intermedi 500 mm
1 elemento di base
1 tubo termorestringente
Materiale dispersore: Fe/tZn
Lunghezza picchetto: 500 mm
Diametro dispersore: 20 mm

Fabbricato: DEHN
Tipo: SET STARTER KIT TE 20 M16 STTZN
Art.: 621090
o similare.

Technische Daten

Materiale dispersore	Fe/tZn
Lunghezza picchetto (l1)	500 mm
Diametro dispersore	20 mm

Artikel 621090 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 621090 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Dispersore di profondità

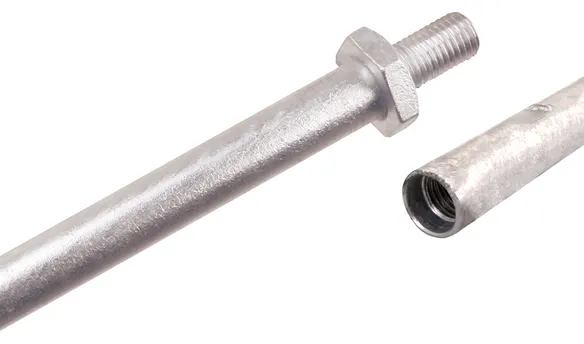

Dispersore di profondità avvitabile Fe/tZn Ø 20 mm con filettatura M16 per l’installazione di impianti di messa a terra conficcati, ad es. in caso di terreno roccioso o per applicazioni su tubature.

3 Produkte

Art.-Nr. 621050 TE 20 500 M16 STTZN

GTIN 4013364498976, Zolltarifnr. (EU): 85389099, Bruttogewicht: 1.21 kg, VPE: 1.00 pz.

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

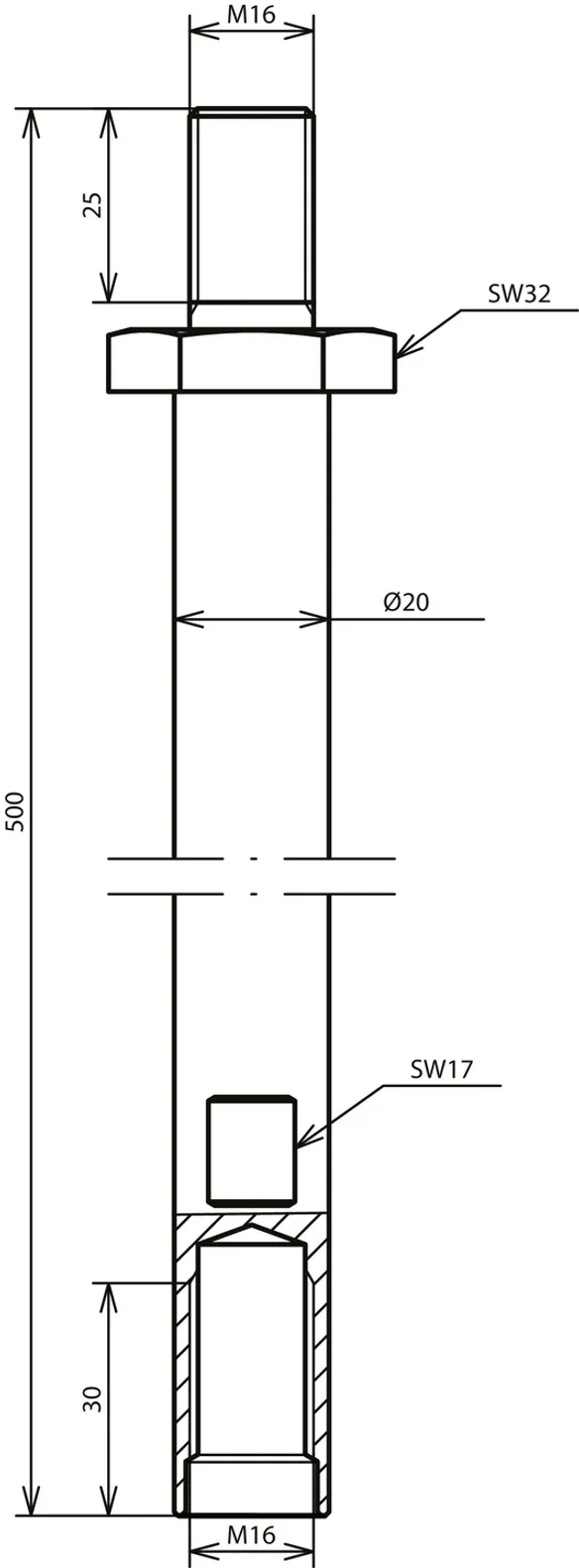

Dispersore di profondità avvitabile Fe/tZn, lunghezza picchetto 500 mm, Ø 20 mm
Dispersore di profondità per l’installazione di
impianti di messa a terra conficcati, ad es. in caso di terreno roccioso
o per applicazioni su tubature.
Dispersore con filettatura interna ed esterna M16
conforme ai requisiti della norma
DIN EN 62561-2
Con dispositivo per
la sospensione tramite foro trapanato
Materiale: Fe/tZn
Lunghezza picchetto: 500 mm
Diametro dispersore: 20 mm
Filetto: M16
Portata di corrente di fulmine (10/350 µs): 100 kA
Corrente di corto circuito (AC 50 Hz / DC): 7,5 kA
Riferimento normativo: DIN EN 62561-2

Fabbricato: DEHN
Tipo: TE 20 500 M16 STTZN
Art.: 621050
o similare.

Zertifikate

Technische Daten

Materiale	Fe/tZn
Lunghezza picchetto (l1)	500 mm
Diametro dispersore	20 mm
Filetto	M16
Portata di corrente di fulmine (10/350 µs) (I_imp )	100 kA
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	7,5 kA
Riferimento normativo	DIN EN 62561-2

Materiale	Fe/tZn
Lunghezza picchetto (l1)	500 mm
Diametro dispersore	20 mm
Filetto	M16
Valore unico zincatura a fuoco:	~ 63 µm
Valore medio zincatura a fuoco:	≥ 70 µm
Resistenza alla trazione	ca. 560 N/mm²
Conduttanza specifica	≥ 6,66 m / Ohm mm²
Resistenza specifica	≤ 0,15 Ohm mm²/ m
Portata di corrente di fulmine (10/350 µs) (I_imp )	100 kA
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	7,5 kA
Riferimento normativo	DIN EN 62561-2

Artikel 621050 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 621050 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 621150 TE 20 1500 M16 STTZN

GTIN 4013364499065, Zolltarifnr. (EU): 85389099, Bruttogewicht: 3.66 kg, VPE: 6.00 pz.

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

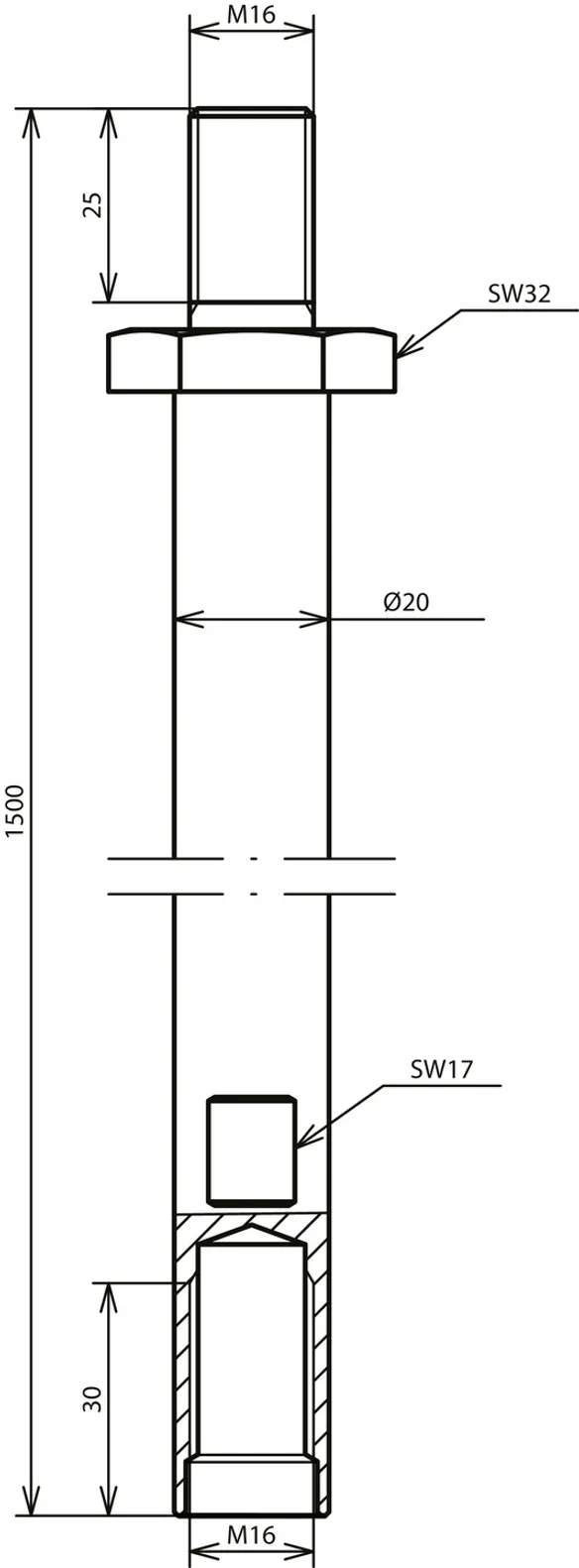

Dispersore di profondità avvitabile Fe/tZn, lunghezza picchetto 1500 mm, Ø 20 mm
Dispersore di profondità per l’installazione di
impianti di messa a terra conficcati, ad es. in caso di terreno roccioso
o per applicazioni su tubature.
Dispersore con filettatura interna ed esterna M16
conforme ai requisiti della norma
DIN EN 62561-2
Con dispositivo per
la sospensione tramite foro trapanato
Materiale: Fe/tZn
Lunghezza picchetto: 1500 mm
Diametro dispersore: 20 mm
Filetto: M16
Portata di corrente di fulmine (10/350 µs): 100 kA
Corrente di corto circuito (AC 50 Hz / DC): 7,5 kA
Riferimento normativo: DIN EN 62561-2

Fabbricato: DEHN
Tipo: TE 20 1500 M16 STTZN
Art.: 621150
o similare.

Zertifikate

Technische Daten

Materiale	Fe/tZn
Lunghezza picchetto (l1)	1500 mm
Diametro dispersore	20 mm
Filetto	M16
Portata di corrente di fulmine (10/350 µs) (I_imp )	100 kA
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	7,5 kA
Riferimento normativo	DIN EN 62561-2

Materiale	Fe/tZn
Lunghezza picchetto (l1)	1500 mm
Diametro dispersore	20 mm
Filetto	M16
Valore unico zincatura a fuoco:	~ 63 µm
Valore medio zincatura a fuoco:	≥ 70 µm
Resistenza alla trazione	ca. 560 N/mm²
Conduttanza specifica	≥ 6,66 m / Ohm mm²
Resistenza specifica	≤ 0,15 Ohm mm²/ m
Portata di corrente di fulmine (10/350 µs) (I_imp )	100 kA
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	7,5 kA
Riferimento normativo	DIN EN 62561-2

Artikel 621150 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 621150 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 621300 TE 20 3000 M16 STTZN

GTIN 4013364499089, Zolltarifnr. (EU): 85389099, Bruttogewicht: 7.66 kg, VPE: 3.00 pz.

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Dispersore di profondità avvitabile Fe/tZn, lunghezza picchetto 3000 mm, Ø 20 mm
Dispersore di profondità per l’installazione di
impianti di messa a terra conficcati, ad es. in caso di terreno roccioso
o per applicazioni su tubature.
Dispersore con filettatura interna ed esterna M16
conforme ai requisiti della norma
DIN EN 62561-2
Con dispositivo per
la sospensione tramite foro trapanato
Materiale: Fe/tZn
Lunghezza picchetto: 3000 mm
Diametro dispersore: 20 mm
Filetto: M16
Portata di corrente di fulmine (10/350 µs): 100 kA
Corrente di corto circuito (AC 50 Hz / DC): 7,5 kA
Riferimento normativo: DIN EN 62561-2

Fabbricato: DEHN
Tipo: TE 20 3000 M16 STTZN
Art.: 621300
o similare.

Zertifikate

Technische Daten

Materiale	Fe/tZn
Lunghezza picchetto (l1)	3000 mm
Diametro dispersore	20 mm
Filetto	M16
Portata di corrente di fulmine (10/350 µs) (I_imp )	100 kA
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	7,5 kA
Riferimento normativo	DIN EN 62561-2

Materiale	Fe/tZn
Lunghezza picchetto (l1)	3000 mm
Diametro dispersore	20 mm
Filetto	M16
Valore unico zincatura a fuoco:	~ 63 µm
Valore medio zincatura a fuoco:	≥ 70 µm
Resistenza alla trazione	ca. 560 N/mm²
Conduttanza specifica	≥ 6,66 m / Ohm mm²
Resistenza specifica	≤ 0,15 Ohm mm²/ m
Portata di corrente di fulmine (10/350 µs) (I_imp )	100 kA
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	7,5 kA
Riferimento normativo	DIN EN 62561-2

Artikel 621300 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 621300 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Elemento di base

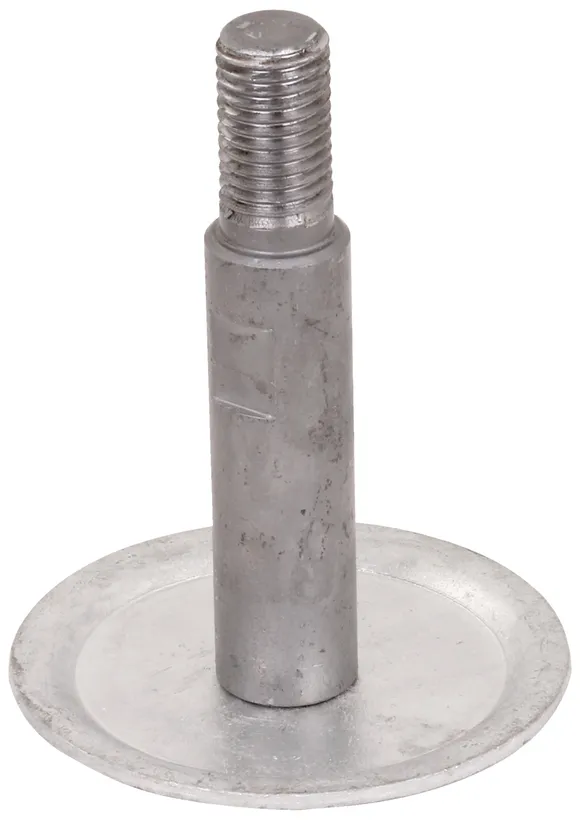

Elemento di base con piastra flangiata FE/tZn Ø 20 mm M16 per il collegamento alla parte bassa del dispersore di profondità avvitabile, per evitare lo sprofondamento nel terreno a causa del proprio peso.

1 Produkt

Art.-Nr. 621091 FS TE 20 100 M16 FP80 STTZN

GTIN 4013364498945, Zolltarifnr. (EU): 85389099, Bruttogewicht: 343.29 g, VPE: 1.00 pz.

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

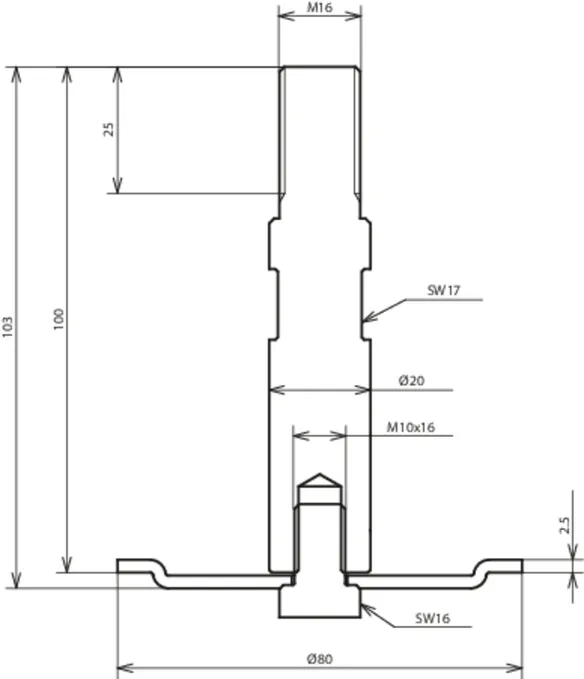

Elemento di base con piastra flangiata Fe/tZn per dispersore di profondità avvitabile Ø 20 mm
Elemento di base con piastra flangiata
Dispersore di profondità avvitabile Fe/tZn
Ø 20 mm, lunghezza picchetto 100 mm
per il collegamento alla parte bassa
del dispersore di profondità avvitabile, per
evitare lo sprofondamento nel
terreno a causa del proprio peso.
Materiale: Fe/tZn
Lunghezza picchetto: 100 mm
Diametro dispersore: 20 mm
Diametro piastra Ø: 80 mm
Filetto: M16

Fabbricato: DEHN
Tipo: FS TE 20 100 M16 FP80 STTZN
Art.: 621091
o similare.

Technische Daten

Materiale	Fe/tZn
Lunghezza picchetto (l1)	100 mm
Diametro dispersore	20 mm
Diametro piastra Ø	80 mm
Filetto	M16

Artikel 621091 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 621091 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

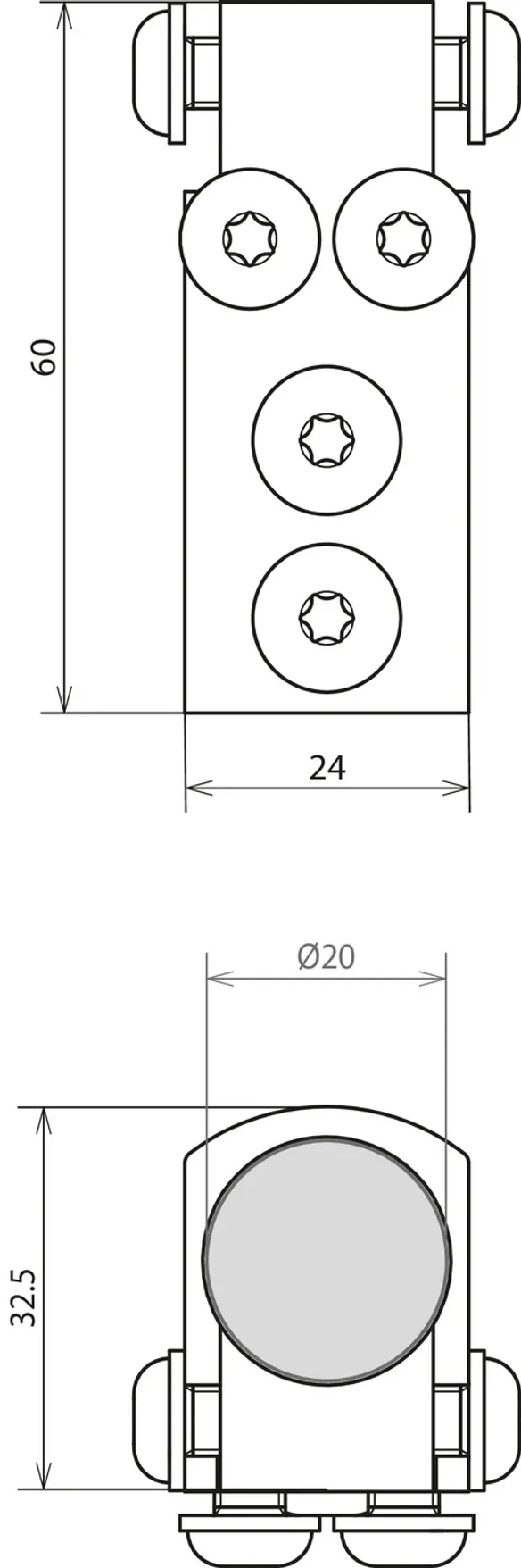

Morsetto di collegamento

Morsetto di collegamento Fe/gal Zn per dispersore di profondità Ø 20 mm con 4 possibilità di contatto per capicorda tramite viti M6.

1 Produkt

Art.-Nr. 621094 AK TE 20 STGALZN

GTIN 4013364500082, Zolltarifnr. (EU): 85369010, Bruttogewicht: 186.22 g, VPE: 1.00 pz.

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

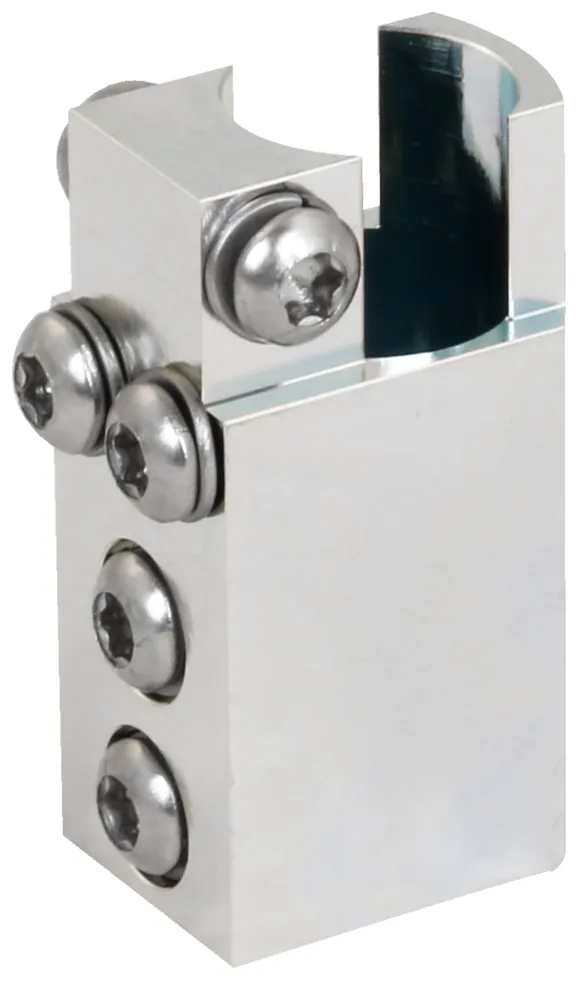

Morsetto di collegamento Fe/gal Zn per dispersore di profondità avvitabile Ø 20 mm
Morsetto di collegamento con
4 possibilità di contatto per
capicorda
tramite viti M6
Materiale del morsetto: St/gal Zn
Diametro dispersore: 20 mm
Viti: 6x M6 x 10 mm TX30 (4x 2,5 mm2 - max 16 mm2) [2x dispersore / 4x connettore]
Materiale viti / grova: INOX
Max carico di corrente permanente Tmax= 100 °C (VDE 0101-2): 125 A

Fabbricato: DEHN
Tipo: AK TE 20 STGALZN
Art.: 621094
o similare.

Technische Daten

Materiale del morsetto	St/gal Zn
Diametro dispersore	20 mm
Viti	6x M6 x 10 mm lTX30 (4x 2,5 mm²- max 16 mm²) [2x dispersore / 4x connettore]
Materiale viti / grova	INOX
Max carico di corrente permanente T_max= 100 °C (VDE 0101-2)	125 A

Artikel 621094 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 621094 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Connettore

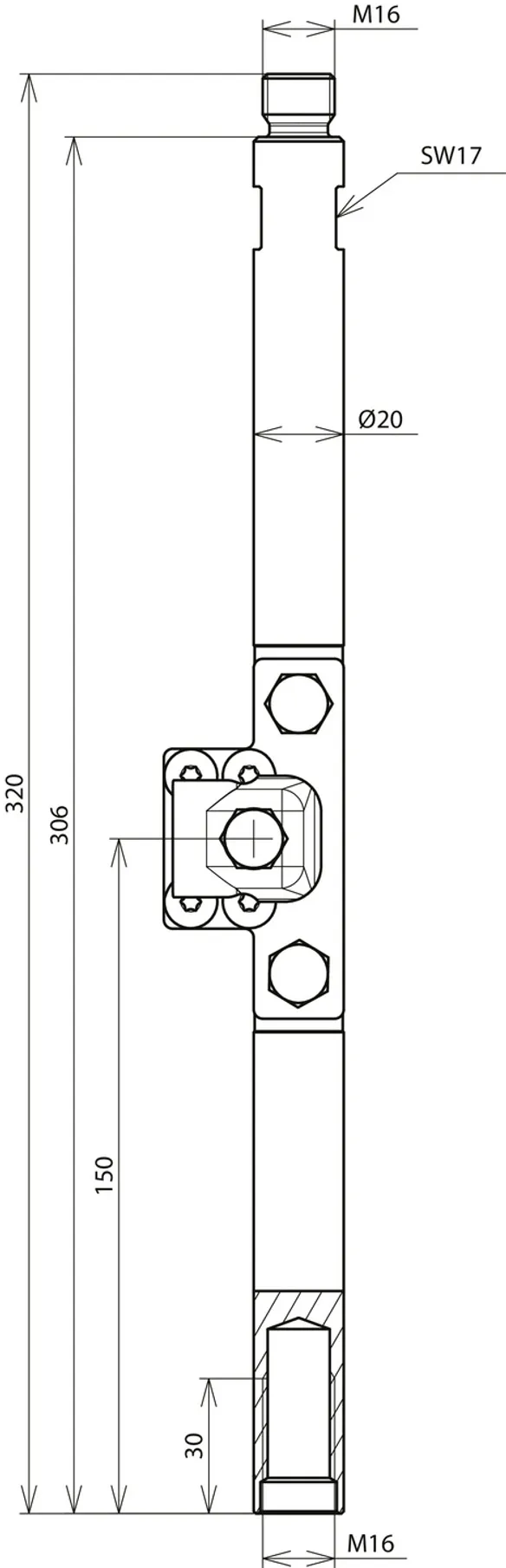

Connettore per dispersore di profondità avvitabile Fe/tZn Ø 20 mm, lunghezza picchetto 320 mm, per la creazione di possibilità di collegamento collaudate al dispersore di profondità avvitabile.

1 Produkt

Art.-Nr. 621092 AS TE 20 320 M16 STTZN

GTIN 4013364501140, Zolltarifnr. (EU): 85389099, Bruttogewicht: 935.00 g, VPE: 1.00 pz.

Abbildungen

PDF öffnen

Weitere Information

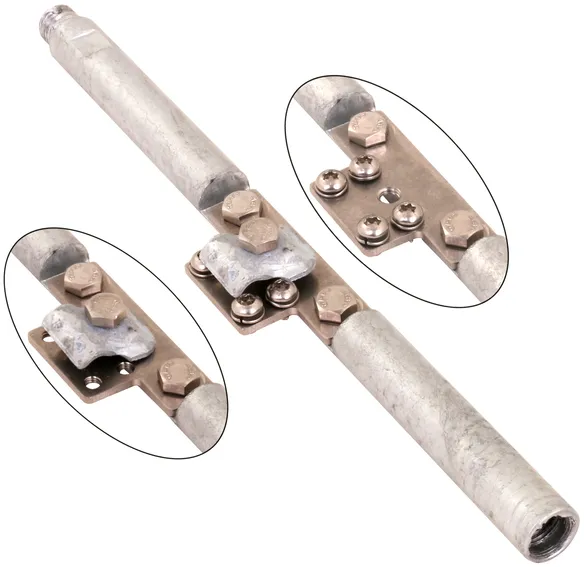

Connettore Fe/tZn per dispersore di profondità avvitabile Ø 20 mm
Connettore per dispersore di profondità
Avvitabile Fe/tZn Ø 20 mm
Lunghezza picchetto 320 mm,
per la creazione di
possibilità di collegamento collaudate al
dispersore di profondità avvitabile
Materiale: Fe/tZn INOX
Lunghezza picchetto: 320 mm
Diametro dispersore: 20 mm
Filetto: M16
Collegamento: 4x M6 x 10 mm TX30 (4x 2,5 mm2 - max 16 mm2) o 1x M8 x 20 mm Larghezza in chiave 13 (Ø 6-10 mm)
Portata di corrente di fulmine (10/350 µs): 100 kA
Corrente di corto circuito (AC 50 Hz / DC): 5,3 kA (35 mm2, semirigido)
Max carico di corrente permanente Tmax= 100 °C (VDE 0101-2): 125 A
Riferimento normativo: DIN EN 62561-1

Fabbricato: DEHN
Tipo: AS TE 20 320 M16 STTZN
Art.: 621092
o similare.

Zertifikate

Technische Daten

Materiale	Fe/tZn INOX
Lunghezza picchetto (l1)	320 mm
Diametro dispersore	20 mm
Filetto	M16
Collegamento	4x M6 x 10 mm lTX30 (4x 2,5 mm²- max 16 mm²) o 1x M8 x 20 mm iLarghezza in chiave 13 (Ø 6-10 mm)
Portata di corrente di fulmine (10/350 µs) (I_imp )	100 kA
Corrente di corto circuito (AC 50 Hz / DC) (0,2 s; ≤ 300 °C)	5,3 kA (35 mm², semirigido)
Max carico di corrente permanente T_max= 100 °C (VDE 0101-2)	125 A
Riferimento normativo	DIN EN 62561-1

Materiale	Fe/tZn INOX
Lunghezza picchetto (l1)	320 mm
Diametro dispersore	20 mm
Filetto	M16
Collegamento	4x M6 x 10 mm lTX30 (4x 2,5 mm²- max 16 mm²) o 1x M8 x 20 mm iLarghezza in chiave 13 (Ø 6-10 mm)
Portata di corrente di fulmine (10/350 µs) (I_imp )	100 kA
Corrente di corto circuito (AC 50 Hz / DC) (0,2 s; ≤ 300 °C)	5,3 kA (35 mm², semirigido)
Max carico di corrente permanente T_max= 100 °C (VDE 0101-2)	125 A
Riferimento normativo	DIN EN 62561-1

Artikel 621092 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 621092 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Accessori

4 Produkte

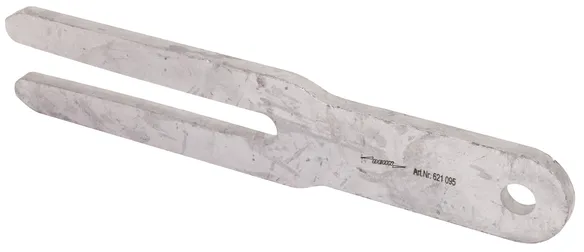

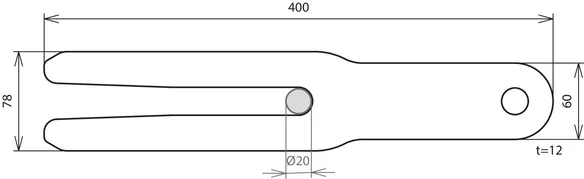

Art.-Nr. 621095 HG TE 20 STTZN

GTIN 4013364499959, Zolltarifnr. (EU): 85389099, Bruttogewicht: 2.35 kg, VPE: 1.00 pz.

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Forcella per dispersore di profondità Fe/tZn
Forcella per dispersore di profondità, per la
sospensione sicura del dispersore di profondità
avvitabile tramite il
foro trapanato
Materiale: Fe/tZn
Dimensione: 400 x 78 x 12 mm
Nota applicativa: per dispersore di profondità avvitabile con Ø 20 mm
Sollecitazione statica massima da parte del dispersore: 99 m (ca. 250 kg)

Fabbricato: DEHN
Tipo: HG TE 20 STTZN
Art.: 621095
o similare.

Technische Daten

Materiale	Fe/tZn
Dimensione (lu x la x p)	400 x 78 x 12 mm
Nota applicativa	per dispersore di profondità avvitabile con Ø 20 mm
Sollecitazione statica massima da parte del dispersore	99 m (ca. 250 kg)

Artikel 621095 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 621095 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 621097 RM M16 STTZN

GTIN 4013364502741, Zolltarifnr. (EU): 73181699, Bruttogewicht: 236.21 g, VPE: 1.00 pz.

Abbildungen

PDF öffnen

Weitere Information

Dado con anello M16 Fe/tZn
Materiale: Fe/tZn (C15E)
Diametro esterno: 63 mm
Diametro interno: 35 mm
Altezza: 62 mm
Filetto interno: M16
Capacità di carico assiale: 700 kg
Riferimento normativo: DIN 582

Fabbricato: DEHN
Tipo: RM M16 STTZN
Art.: 621097
o similare.

Technische Daten

Materiale	Fe/tZn (C15E)
Diametro esterno	63 mm
Diametro interno	35 mm
Altezza	62 mm
Filetto interno	M16
Capacità di carico assiale (F max.)	700 kg
Riferimento normativo	DIN 582

Artikel 621097 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 621097 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 621093 VM EASY 5 TE M16

GTIN 4013364502383, Zolltarifnr. (EU): 85369010, Bruttogewicht: 612.17 g, VPE: 1.00 pz.

Abbildungen

PDF öffnen

Weitere Information

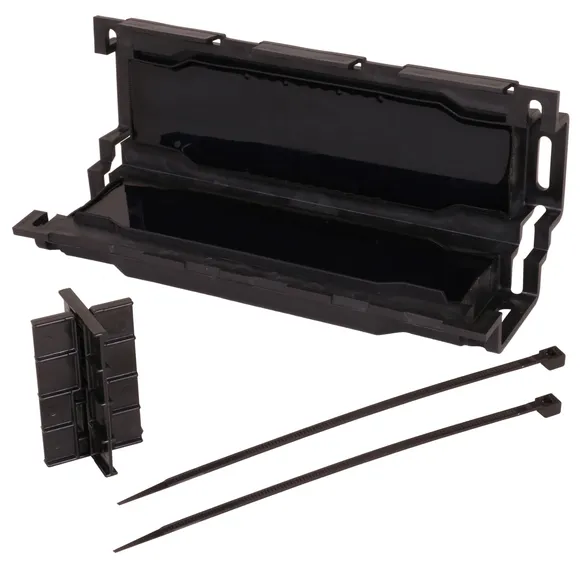

Manicotto di giunzione in gel
per dispersore di profondità avvitabile
per la protezione permanente dei
cavi di collegamento contro la
penetrazione di acqua o
umidità
Applicazione: Spazio interno
(Posa in edifici
e su passerelle portacavi) /
spazi esterni / terreno /
acqua (in base alla norma di verifica)
Livelli di tensione: U0/U (Um) 0,6/1 (1,2) kV
Dimensioni esterne: 240 x 75 x 44 mm
Dimensioni interne: ca. 130 x 45 x 34 mm
Diametro cavo: 19 - 28 mm
Tipo di protezione: IP 68
Temperatura di installazione: da -20 a 90 °C
Riferimento normativo: Omologato secondo la norma EN 50393

Fabbricato: DEHN
Tipo: VM EASY 5 TE M16
Art.: 621093
o similare.

Zertifikate

Technische Daten

Proprietà	La zona del connettore viene completamente sigillata con gel. Accessibile di nuovo e subito pronto per l’uso. Guscio sagomato in materiale plastico ignifugo, resistente ai raggi UV e agli urti. Montaggio rapido, semplice e sicuro.
Applicazione	Terreno / acqua (in base alla norma di verifica) / spazi interni (posa in edifici e su passerelle portacavi) / spazi esterni
Livelli di tensione	U₀/U (U_m) 0,6/1 (1,2) kV

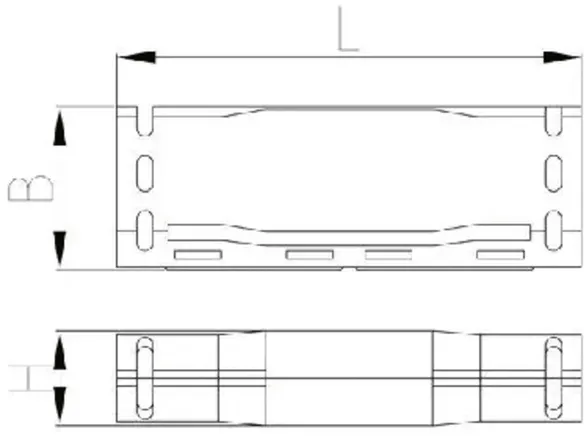

Dimensioni esterne (lu x la x a)	240 x 75 x 44 mm
Dimensioni interne (lu x la x a)	ca. 130 x 45 x 34 mm
Diametro cavo	19 - 28 mm
Tipo di protezione	IP 68
Temperatura di installazione	da -20 a 90 °C
Riferimento normativo	Omologato secondo la norma EN 50393

Proprietà	La zona del connettore viene completamente sigillata con gel. Accessibile di nuovo e subito pronto per l’uso. Guscio sagomato in materiale plastico ignifugo, resistente ai raggi UV e agli urti. Montaggio rapido, semplice e sicuro.
Applicazione	Terreno / acqua (in base alla norma di verifica) / spazi interni (posa in edifici e su passerelle portacavi) / spazi esterni
Livelli di tensione	U₀/U (U_m) 0,6/1 (1,2) kV
Dimensioni esterne (lu x la x a)	240 x 75 x 44 mm
Dimensioni interne (lu x la x a)	ca. 130 x 45 x 34 mm
Diametro cavo	19 - 28 mm
Tipo di protezione	IP 68
Temperatura di installazione	da -20 a 90 °C
Durata	Conservabile illimitatamente
Materiale compreso nella fornitura	Manicotto di giunzione in gel, distanziatori, fascetta serracavo, istruzioni di montaggio
Riferimento normativo	Omologato secondo la norma EN 50393

Artikel 621093 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 621093 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 621096 WSS KL D40 L140

GTIN 4013364502734, Zolltarifnr. (EU): 39173200, Bruttogewicht: 20.00 g, VPE: 1.00 pz.

Abbildungen

PDF öffnen

Weitere Information

Tubo termorestringente
Con rivestimento adesivo
Lunghezza: 140 mm
Diametro interno: 40 mm
Colore: nero
Materiale: Poliolefine reticolate a parete sottile con rivestimento adesivo
Rapporto di restringimento: 3:1 (40/13)
Temperatura di impiego continuo (guaina esterna): Tra -55 °C e +110 °C °C
Temperatura di restringimento: 95 °C

Fabbricato: DEHN
Tipo: WSS KL D40 L140
Art.: 621096
o similare.

Technische Daten

Lunghezza (l)	140 mm
Diametro interno (d)	40 mm
Colore	nero
Materiale	Poliolefine reticolate a parete sottile con rivestimento adesivo
Rapporto di restringimento	3:1 (40/13)
Temperatura di impiego continuo (guaina esterna)	Tra -55 °C e +110 °C °C
Temperatura di restringimento	95 °C

Artikel 621096 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 621096 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Dispersore di profondità avvitabile

Starter kit

Art.-Nr. 621090 SET STARTER KIT TE 20 M16 STTZN

Sie müssen angemeldet sein um 621090.stp herunterzuladen.

Sie müssen angemeldet sein um 621090.igs herunterzuladen.

Sie müssen angemeldet sein um 621090.jt herunterzuladen.

Sie müssen angemeldet sein um 621090.dwg herunterzuladen.

Sie müssen angemeldet sein um 621090m_SET.dxf herunterzuladen.

Artikel 621090 wurde zum Merkzettel hinzugefügt.

Artikel 621090 wurde zum Warenkorb hinzugefügt.

Dispersore di profondità

Art.-Nr. 621050 TE 20 500 M16 STTZN

Sie müssen angemeldet sein um 621050.stp herunterzuladen.

Sie müssen angemeldet sein um 621050.igs herunterzuladen.

Sie müssen angemeldet sein um 621050.jt herunterzuladen.

Sie müssen angemeldet sein um 621050.dwg herunterzuladen.

Sie müssen angemeldet sein um 621050m.dxf herunterzuladen.

Artikel 621050 wurde zum Merkzettel hinzugefügt.

Artikel 621050 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 621150 TE 20 1500 M16 STTZN

Sie müssen angemeldet sein um 621150.stp herunterzuladen.

Sie müssen angemeldet sein um 621150.igs herunterzuladen.

Sie müssen angemeldet sein um 621150.jt herunterzuladen.

Sie müssen angemeldet sein um 621150.dwg herunterzuladen.

Sie müssen angemeldet sein um 621150m.dxf herunterzuladen.

Artikel 621150 wurde zum Merkzettel hinzugefügt.

Artikel 621150 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 621300 TE 20 3000 M16 STTZN

Sie müssen angemeldet sein um 621300.stp herunterzuladen.

Sie müssen angemeldet sein um 621300.igs herunterzuladen.

Sie müssen angemeldet sein um 621300.jt herunterzuladen.

Sie müssen angemeldet sein um 621300.dwg herunterzuladen.

Sie müssen angemeldet sein um 621300m.dxf herunterzuladen.

Artikel 621300 wurde zum Merkzettel hinzugefügt.

Artikel 621300 wurde zum Warenkorb hinzugefügt.

Elemento di base

Art.-Nr. 621091 FS TE 20 100 M16 FP80 STTZN

Sie müssen angemeldet sein um 621091.stp herunterzuladen.

Sie müssen angemeldet sein um 621091.igs herunterzuladen.

Sie müssen angemeldet sein um 621091.jt herunterzuladen.

Sie müssen angemeldet sein um 621091.dwg herunterzuladen.

Sie müssen angemeldet sein um 621091m.dxf herunterzuladen.

Artikel 621091 wurde zum Merkzettel hinzugefügt.

Artikel 621091 wurde zum Warenkorb hinzugefügt.

Morsetto di collegamento

Art.-Nr. 621094 AK TE 20 STGALZN

Sie müssen angemeldet sein um 621094.stp herunterzuladen.

Sie müssen angemeldet sein um 621094.igs herunterzuladen.

Sie müssen angemeldet sein um 621094.jt herunterzuladen.

Sie müssen angemeldet sein um 621094.dwg herunterzuladen.

Sie müssen angemeldet sein um 621094m.dxf herunterzuladen.

Artikel 621094 wurde zum Merkzettel hinzugefügt.

Artikel 621094 wurde zum Warenkorb hinzugefügt.

Connettore

Art.-Nr. 621092 AS TE 20 320 M16 STTZN

Sie müssen angemeldet sein um 621092m.dxf herunterzuladen.

Artikel 621092 wurde zum Merkzettel hinzugefügt.

Artikel 621092 wurde zum Warenkorb hinzugefügt.

Accessori

Art.-Nr. 621095 HG TE 20 STTZN

Sie müssen angemeldet sein um 621095.stp herunterzuladen.

Sie müssen angemeldet sein um 621095.igs herunterzuladen.

Sie müssen angemeldet sein um 621095.jt herunterzuladen.

Sie müssen angemeldet sein um 621095.dwg herunterzuladen.

Sie müssen angemeldet sein um 621095m.dxf herunterzuladen.

Artikel 621095 wurde zum Merkzettel hinzugefügt.

Artikel 621095 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 621097 RM M16 STTZN

Artikel 621097 wurde zum Merkzettel hinzugefügt.

Artikel 621097 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 621093 VM EASY 5 TE M16

Artikel 621093 wurde zum Merkzettel hinzugefügt.

Artikel 621093 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 621096 WSS KL D40 L140

Artikel 621096 wurde zum Merkzettel hinzugefügt.

Artikel 621096 wurde zum Warenkorb hinzugefügt.
