Palo di captazione con conduttura HVI light plus
:quality(98)/www.elvatec.ch/store/f/43273598/HDVORSCHAU/819750a1_16-9.jpg)
:quality(98)/www.elvatec.ch/store/f/43273598/HDVORSCHAU/819750a1_16-9.jpg)

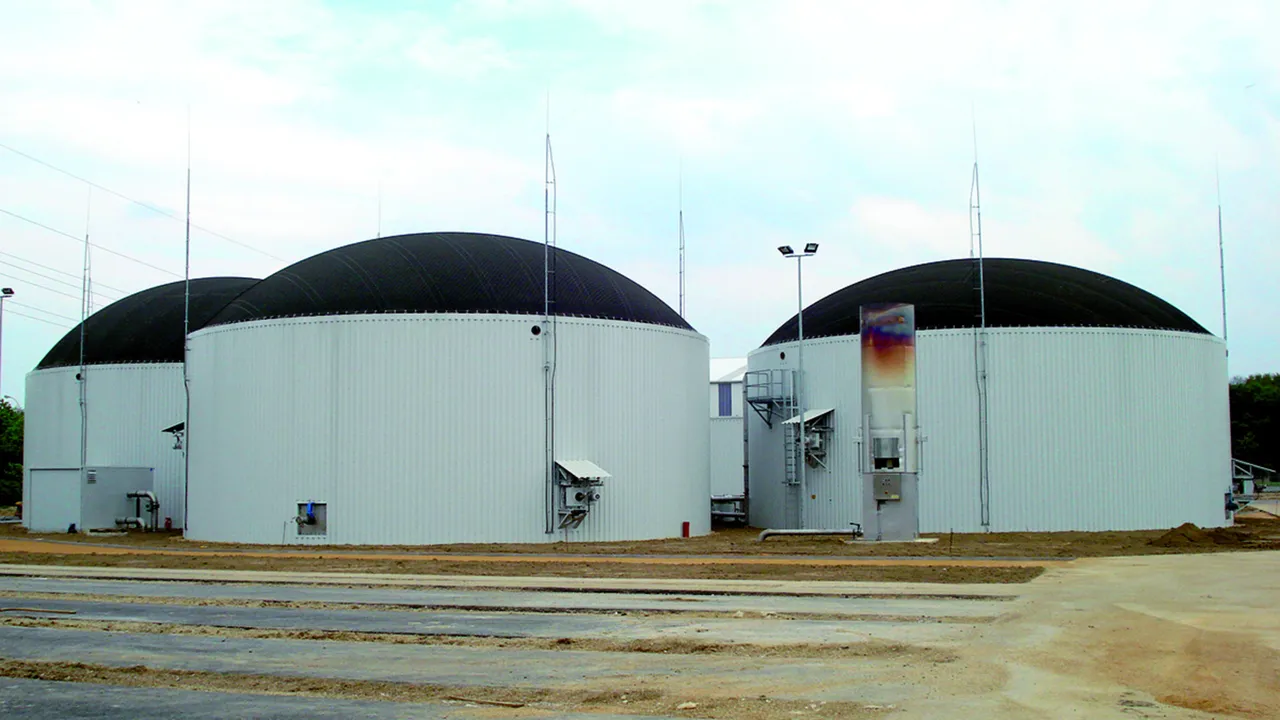

Il set completo del palo di captazione per altezze estreme (tra l’altro, impianti di biogas).
Il fissaggio deve essere realizzato con tre supporti variabili (art. n. 105 345).

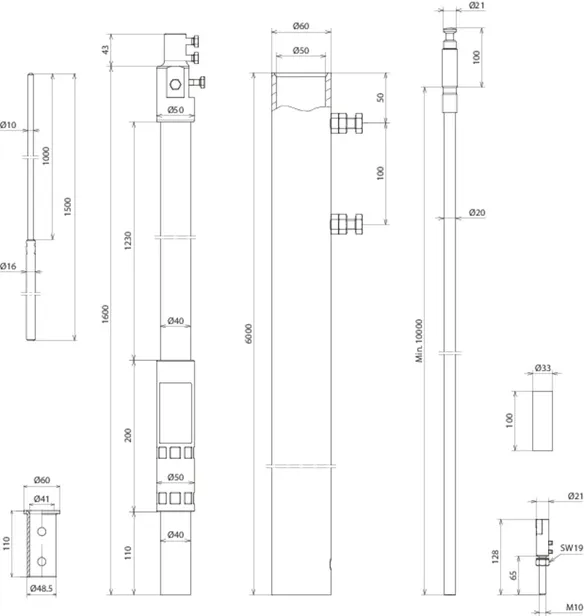

Il palo di captazione divisibile / set è composto da:
– asta di captazione in Al, Ø 16/10 mm, lunghezza 1500 mm
– tubo portante in PRFV/Al, Ø 40/50 mm, lunghezza 1600 mm
– adattatore in Fe/tZn, Ø 40/50 mm
– tubo del palo in Fe/tZn, Ø 60 mm, lunghezza 6000 mm (max lunghezza di trasporto)
– Conduttura HVI light plus (preassemblata, posa all’interno del tubo)
Il fissaggio deve essere realizzato con tre supporti variabili (art. n. 105 345).
Il palo di captazione divisibile / set è composto da:
– asta di captazione in Al, Ø 16/10 mm, lunghezza 1500 mm
– tubo portante in PRFV/Al, Ø 40/50 mm, lunghezza 1600 mm
– adattatore in Fe/tZn, Ø 40/50 mm
– tubo del palo in Fe/tZn, Ø 60 mm, lunghezza 6000 mm (max lunghezza di trasporto)
– Conduttura HVI light plus (preassemblata, posa all’interno del tubo)

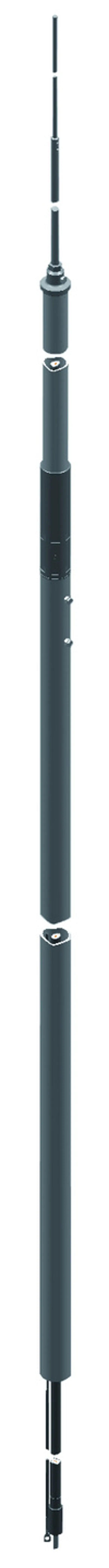

Art.-Nr. 819735 FM 60 L9M IP HVI LI PL GFK AL STTZN
GTIN 4013364499539, Zolltarifnr. (EU): 85389099, Bruttogewicht: 52.77 kg, VPE: 1.00 pz.
:quality(98)/www.elvatec.ch/store/f/43273609/HDVORSCHAU/819720.jpg)
:quality(98)/www.elvatec.ch/store/f/43273609/HDVORSCHAU/819720.jpg)
:quality(98)/www.elvatec.ch/store/f/43273610/HDVORSCHAU/819735m_D.jpg)
:quality(98)/www.elvatec.ch/store/f/43273610/HDVORSCHAU/819735m_D.jpg)
Technische Daten
| Lunghezza totale del palo di captazione | 8800 mm |
| Lunghezza dell’asta di captazione | 1500 mm |
| Lunghezza del tubo portante | 1600 mm |
| Lunghezza del tubo del palo | 6000 mm |
| Diametro Ø del conduttore | 21 mm |
| Colore della conduttura | grigio ● |
| Materiale della conduttura | Cu |
| Ordine minimo | 10 m |
| Riferimento normativo | Specifica tecnica DIN IEC/TS 62561-8 (VDE V 0185-561-8) |
