Tubo portante con conduttura HVI light plus

Conduttura isolata resistente all’alta tensione, per il rispetto della distanza di sicurezza dalle parti elettricamente conduttive secondo la norma DIN EN 62305-3 (VDE 0185-305-3). Utilizzabile fino a una distanza di sicurezza equivalente s ≤ 60 cm (in aria) oppure s ≤ 120 cm (in muratura).
Tubo portante con conduttura HVI light plus preassemblata situata all’interno, piccola superficie esposta alla forza del vento.
Lunghezza ordinabile in modo flessibile da 6 m a 70 m.
Dato che la produzione è specificamente riferita all’ordine (confezionamento della lunghezza del conduttore), la conduttura non può essere resa.

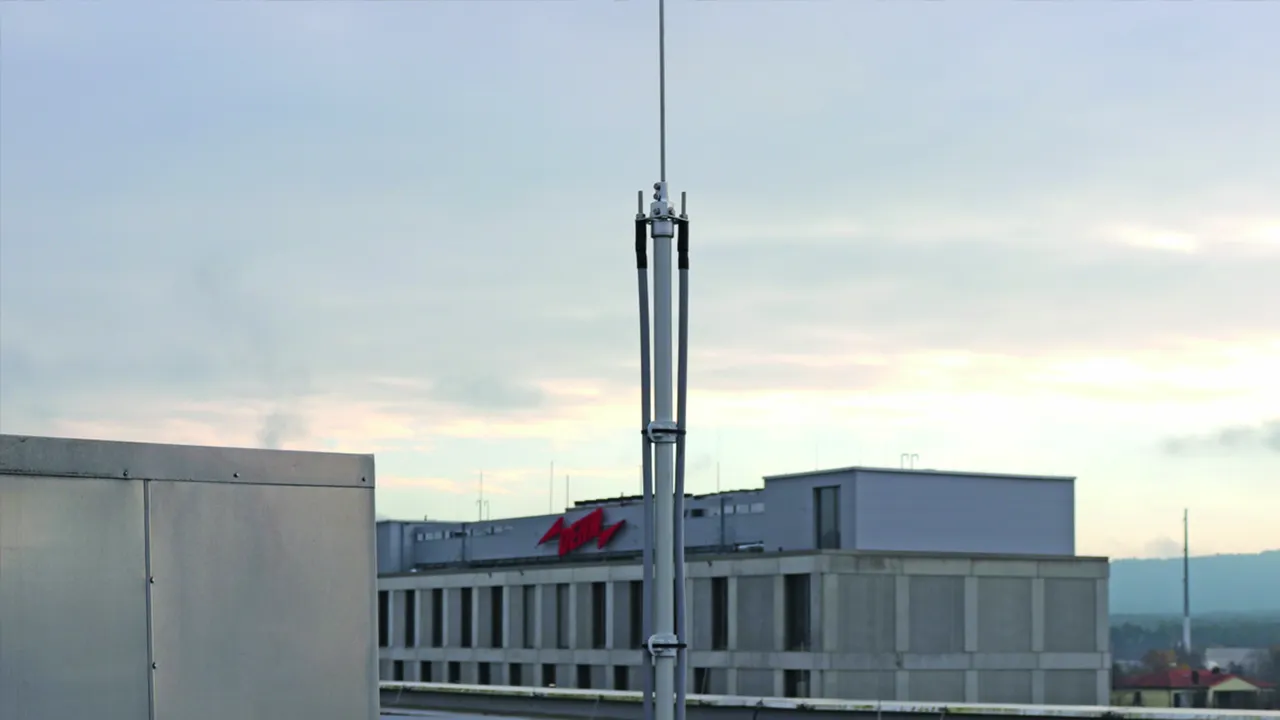

Conduttura HVI light plus in tubo portante con punta di captazione

Tubo portante con terminale situato all’interno / elemento a molla per equipotenzialità e punta di captazione in acciaio inox Ø10 mm, lunghezza 500 / 1000 mm.

4 Produkte

Art.-Nr. 819672 HVI LI PL L6M SR1600 FSP500 GFK AL V2A

GTIN 4013364494527, Zolltarifnr. (EU): 85389099, Bruttogewicht: 8.10 kg, VPE: 1.00 pz.

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Conduttura HVI light plus in tubo portante con punta di captazione, colore grigio
Conduttura HVI light plus in tubo portante
calata isolata resistente alle alte tensioni
per il rispetto della distanza di separazione
dalle parti elettricamente conduttive
secondo la norma DIN EN 62305-3 (VDE 0185-305-3)
Distanza di separazione equivalente s =< 60 cm (in aria)
o s =< 120 cm (in materiale di muratura).
I tubi portanti con conduttura HVI light plus sono dimensionati conformemente
all’Eurocodice 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).
Conduttura HVI light plus posata nel tubo portante, con terminale
speciale situato internamente e punta di captazione Ø 10 mm lunghezza 500 mm
Materiale del tubo portante: PRFV / Al
Lunghezza del tubo portante: 1600 mm
Lunghezza di trasporto: 1600 mm
Diametro Ø conduttura: 21 mm
Colore della conduttura: grigio ●
Materiale della conduttura: Cu
Ordine minimo: 6 m
Riferimento normativo: Specifica tecnica DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: HVI LI PL L6M SR1600 FSP500 GFK AL V2A
Art.: 819672
o similare.

Zertifikate

Technische Daten

Lunghezza della punta di captazione	500 mm
Materiale del tubo portante	PRFV / Al
Lunghezza del tubo portante	1600 mm
Lunghezza di trasporto	1600 mm
Diametro Ø esterno	40 mm
Diametro Ø conduttura	21 mm
Colore della conduttura	grigio ●
Materiale della conduttura	Cu
Ordine minimo	6 m
Riferimento normativo	Specifica tecnica DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Materiale della punta di captazione	INOX
Lunghezza della punta di captazione	500 mm
Materiale del tubo portante	PRFV / Al
Lunghezza del tubo portante	1600 mm
Lunghezza di trasporto	1600 mm
Diametro Ø esterno	40 mm
Diametro Ø conduttura	21 mm
Colore della conduttura	grigio ●
Materiale della conduttura	Cu
Colore RAL	simile a 7004
Sezione del conduttore interno (rigido)	16 mm²
Portata di corrente di fulmine (Classe / I_imp )	H1 / 150 kA
Distanza di separazione equivalente s (in aria)	≤ 60 cm
Materiale dell’isolamento	PE
Materiale della guaina	PE
Caratteristiche della guaina	stabilizzato ai raggi UV e resistente alle intemperie
Diametro collegamento	10 mm
Materiale dell’elemento di connessione	INOX
Tubo portante	40 x 4 mm
Ordine minimo	6 m
Forza di estrazione con una lunghezza di 500 mm	200 N (tubo portante dell’isolatore in base a 62561-8)
Forza di piegamento con una lunghezza di 500 mm	200 N (tubo portante dell’isolatore in base a 62561-8)
Riferimento normativo	Specifica tecnica DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Artikel 819672 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 819672 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 819673 HVI LI PL L6M SR1600 FSP1000 GFK AL V2A

GTIN 4013364494534, Zolltarifnr. (EU): 85389099, Bruttogewicht: 8.37 kg, VPE: 1.00 pz.

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Conduttura HVI light plus in tubo portante con punta di captazione, colore grigio
Conduttura HVI light plus in tubo portante
calata isolata resistente alle alte tensioni
per il rispetto della distanza di separazione
dalle parti elettricamente conduttive
secondo la norma DIN EN 62305-3 (VDE 0185-305-3)
Distanza di separazione equivalente s =< 60 cm (in aria)
o s =< 120 cm (in materiale di muratura).
I tubi portanti con conduttura HVI light plus sono dimensionati conformemente
all’Eurocodice 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).
Conduttura HVI light plus posata nel tubo portante, con terminale
speciale situato internamente e punta di captazione Ø 10 mm lunghezza 1000 mm.
Materiale del tubo portante: PRFV / Al
Lunghezza del tubo portante: 1600 mm
Lunghezza di trasporto: 1600 mm
Diametro Ø conduttura: 21 mm
Colore della conduttura: grigio ●
Materiale della conduttura: Cu
Ordine minimo: 6 m
Riferimento normativo: Specifica tecnica DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: HVI LI PL L6M SR1600 FSP1000 GFK AL V2A
Art.: 819673
o similare.

Zertifikate

Technische Daten

Lunghezza della punta di captazione	1000 mm
Materiale del tubo portante	PRFV / Al
Lunghezza del tubo portante	1600 mm
Lunghezza di trasporto	1600 mm
Diametro Ø esterno	40 mm
Diametro Ø conduttura	21 mm
Colore della conduttura	grigio ●
Materiale della conduttura	Cu
Ordine minimo	6 m
Riferimento normativo	Specifica tecnica DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Materiale della punta di captazione	INOX
Lunghezza della punta di captazione	1000 mm
Materiale del tubo portante	PRFV / Al
Lunghezza del tubo portante	1600 mm
Lunghezza di trasporto	1600 mm
Diametro Ø esterno	40 mm
Diametro Ø conduttura	21 mm
Colore della conduttura	grigio ●
Materiale della conduttura	Cu
Colore RAL	simile a 7004
Sezione del conduttore interno (rigido)	16 mm²
Portata di corrente di fulmine (Classe / I_imp )	H1 / 150 kA
Distanza di separazione equivalente s (in aria)	≤ 60 cm
Materiale dell’isolamento	PE
Materiale della guaina	PE
Caratteristiche della guaina	stabilizzato ai raggi UV e resistente alle intemperie
Diametro collegamento	10 mm
Materiale dell’elemento di connessione	INOX
Tubo portante	40 x 4 mm
Ordine minimo	6 m
Forza di estrazione con una lunghezza di 500 mm	200 N (tubo portante dell’isolatore in base a 62561-8)
Forza di piegamento con una lunghezza di 500 mm	200 N (tubo portante dell’isolatore in base a 62561-8)
Riferimento normativo	Specifica tecnica DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Artikel 819673 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 819673 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 819674 HVI LI PL L6M SR2400 FSP500 GFK AL V2A

GTIN 4013364494541, Zolltarifnr. (EU): 85389099, Bruttogewicht: 9.10 kg, VPE: 1.00 pz.

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Conduttura HVI light plus in tubo portante con punta di captazione, colore grigio
Conduttura HVI light plus in tubo portante
calata isolata resistente alle alte tensioni
per il rispetto della distanza di separazione
dalle parti elettricamente conduttive
secondo la norma DIN EN 62305-3 (VDE 0185-305-3)
Distanza di separazione equivalente s =< 60 cm (in aria)
o s =< 120 cm (in materiale di muratura).
I tubi portanti con conduttura HVI light plus sono dimensionati conformemente
all’Eurocodice 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).
Conduttura HVI light plus posata nel tubo portante, con terminale
speciale situato internamente e punta di captazione Ø 10 mm lunghezza 500 mm
Materiale del tubo portante: PRFV / Al
Lunghezza del tubo portante: 2400 mm
Lunghezza di trasporto: 2400 mm
Diametro Ø conduttura: 21 mm
Colore della conduttura: grigio ●
Materiale della conduttura: Cu
Ordine minimo: 6 m
Riferimento normativo: Specifica tecnica DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: HVI LI PL L6M SR2400 FSP500 GFK AL V2A
Art.: 819674
o similare.

Zertifikate

Technische Daten

Lunghezza della punta di captazione	500 mm
Materiale del tubo portante	PRFV / Al
Lunghezza del tubo portante	2400 mm
Lunghezza di trasporto	2400 mm
Diametro Ø esterno	40 mm
Diametro Ø conduttura	21 mm
Colore della conduttura	grigio ●
Materiale della conduttura	Cu
Ordine minimo	6 m
Riferimento normativo	Specifica tecnica DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Materiale della punta di captazione	INOX
Lunghezza della punta di captazione	500 mm
Materiale del tubo portante	PRFV / Al
Lunghezza del tubo portante	2400 mm
Lunghezza di trasporto	2400 mm
Diametro Ø esterno	40 mm
Diametro Ø conduttura	21 mm
Colore della conduttura	grigio ●
Materiale della conduttura	Cu
Colore RAL	simile a 7004
Sezione del conduttore interno (rigido)	16 mm²
Portata di corrente di fulmine (Classe / I_imp )	H1 / 150 kA
Distanza di separazione equivalente s (in aria)	≤ 60 cm
Materiale dell’isolamento	PE
Materiale della guaina	PE
Caratteristiche della guaina	stabilizzato ai raggi UV e resistente alle intemperie
Diametro collegamento	10 mm
Materiale dell’elemento di connessione	INOX
Tubo portante	40 x 4 mm
Ordine minimo	6 m
Forza di estrazione con una lunghezza di 500 mm	200 N (tubo portante dell’isolatore in base a 62561-8)
Forza di piegamento con una lunghezza di 500 mm	200 N (tubo portante dell’isolatore in base a 62561-8)
Riferimento normativo	Specifica tecnica DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Artikel 819674 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 819674 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 819675 HVI LI PL L6M SR2400 FSP1000 GFK AL V2A

GTIN 4013364494558, Zolltarifnr. (EU): 85389099, Bruttogewicht: 9.37 kg, VPE: 1.00 pz.

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Conduttura HVI light plus in tubo portante con punta di captazione, colore grigio
Conduttura HVI light plus in tubo portante
calata isolata resistente alle alte tensioni
per il rispetto della distanza di separazione
dalle parti elettricamente conduttive
secondo la norma DIN EN 62305-3 (VDE 0185-305-3)
Distanza di separazione equivalente s =< 60 cm (in aria)
o s =< 120 cm (in materiale di muratura).
I tubi portanti con conduttura HVI light plus sono dimensionati conformemente
all’Eurocodice 1 (DIN EN 1991-1-4 + DIN EN 1991-1-4/NA).
Conduttura HVI light plus posata nel tubo portante, con terminale
speciale situato internamente e punta di captazione Ø 10 mm lunghezza 1000 mm.
Materiale del tubo portante: PRFV / Al
Lunghezza del tubo portante: 2400 mm
Lunghezza di trasporto: 2400 mm
Diametro Ø conduttura: 21 mm
Colore della conduttura: grigio ●
Materiale della conduttura: Cu
Ordine minimo: 6 m
Riferimento normativo: Specifica tecnica DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: HVI LI PL L6M SR2400 FSP1000 GFK AL V2A
Art.: 819675
o similare.

Zertifikate

Technische Daten

Lunghezza della punta di captazione	1000 mm
Materiale del tubo portante	PRFV / Al
Lunghezza del tubo portante	2400 mm
Lunghezza di trasporto	2400 mm
Diametro Ø esterno	40 mm
Diametro Ø conduttura	21 mm
Colore della conduttura	grigio ●
Materiale della conduttura	Cu
Ordine minimo	6 m
Riferimento normativo	Specifica tecnica DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Materiale della punta di captazione	INOX
Lunghezza della punta di captazione	1000 mm
Materiale del tubo portante	PRFV / Al
Lunghezza del tubo portante	2400 mm
Lunghezza di trasporto	2400 mm
Diametro Ø esterno	40 mm
Diametro Ø conduttura	21 mm
Colore della conduttura	grigio ●
Materiale della conduttura	Cu
Colore RAL	simile a 7004
Sezione del conduttore interno (rigido)	16 mm²
Portata di corrente di fulmine (Classe / I_imp )	H1 / 150 kA
Distanza di separazione equivalente s (in aria)	≤ 60 cm
Materiale dell’isolamento	PE
Materiale della guaina	PE
Caratteristiche della guaina	stabilizzato ai raggi UV e resistente alle intemperie
Diametro collegamento	10 mm
Materiale dell’elemento di connessione	INOX
Tubo portante	40 x 4 mm
Ordine minimo	6 m
Forza di estrazione con una lunghezza di 500 mm	200 N (tubo portante dell’isolatore in base a 62561-8)
Forza di piegamento con una lunghezza di 500 mm	200 N (tubo portante dell’isolatore in base a 62561-8)
Riferimento normativo	Specifica tecnica DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Artikel 819675 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 819675 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Results for products (0)

Results for content (0)

Tubo portante con conduttura HVI light plus

Conduttura HVI light plus in tubo portante con punta di captazione

Art.-Nr. 819672 HVI LI PL L6M SR1600 FSP500 GFK AL V2A

Artikel 819672 wurde zum Merkzettel hinzugefügt.

Artikel 819672 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 819673 HVI LI PL L6M SR1600 FSP1000 GFK AL V2A

Artikel 819673 wurde zum Merkzettel hinzugefügt.

Artikel 819673 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 819674 HVI LI PL L6M SR2400 FSP500 GFK AL V2A

Artikel 819674 wurde zum Merkzettel hinzugefügt.

Artikel 819674 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 819675 HVI LI PL L6M SR2400 FSP1000 GFK AL V2A

Artikel 819675 wurde zum Merkzettel hinzugefügt.

Artikel 819675 wurde zum Warenkorb hinzugefügt.

Tubo portante con conduttura HVI light plus

Conduttura HVI light plus in tubo portante con punta di captazione

Art.-Nr. 819672 HVI LI PL L6M SR1600 FSP500 GFK AL V2A

Sie müssen angemeldet sein um 105672_819672.stp herunterzuladen.

Sie müssen angemeldet sein um 105672_819672.igs herunterzuladen.

Sie müssen angemeldet sein um 105672_819672.jt herunterzuladen.

Sie müssen angemeldet sein um 105672_819672.dwg herunterzuladen.

Sie müssen angemeldet sein um 819672m_D.dxf herunterzuladen.

Artikel 819672 wurde zum Merkzettel hinzugefügt.

Artikel 819672 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 819673 HVI LI PL L6M SR1600 FSP1000 GFK AL V2A

Sie müssen angemeldet sein um 105673_819673.stp herunterzuladen.

Sie müssen angemeldet sein um 105673_819673.igs herunterzuladen.

Sie müssen angemeldet sein um 105673_819673.jt herunterzuladen.

Sie müssen angemeldet sein um 105673_819673.dwg herunterzuladen.

Sie müssen angemeldet sein um 819673m_D.dxf herunterzuladen.

Artikel 819673 wurde zum Merkzettel hinzugefügt.

Artikel 819673 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 819674 HVI LI PL L6M SR2400 FSP500 GFK AL V2A

Sie müssen angemeldet sein um 105674_819674.stp herunterzuladen.

Sie müssen angemeldet sein um 105674_819674.igs herunterzuladen.

Sie müssen angemeldet sein um 105674_819674.jt herunterzuladen.

Sie müssen angemeldet sein um 105674_819674.dwg herunterzuladen.

Sie müssen angemeldet sein um 819674m_D.dxf herunterzuladen.

Artikel 819674 wurde zum Merkzettel hinzugefügt.

Artikel 819674 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 819675 HVI LI PL L6M SR2400 FSP1000 GFK AL V2A

Sie müssen angemeldet sein um 105675_819675.stp herunterzuladen.

Sie müssen angemeldet sein um 105675_819675.igs herunterzuladen.

Sie müssen angemeldet sein um 105675_819675.jt herunterzuladen.

Sie müssen angemeldet sein um 105675_819675.dwg herunterzuladen.

Sie müssen angemeldet sein um 819675m_D.dxf herunterzuladen.

Artikel 819675 wurde zum Merkzettel hinzugefügt.

Artikel 819675 wurde zum Warenkorb hinzugefügt.
