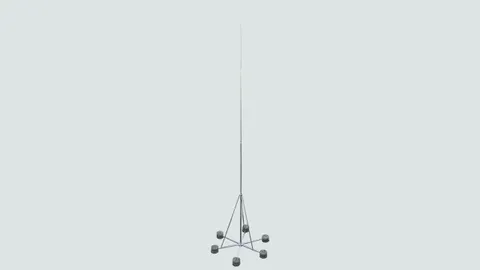

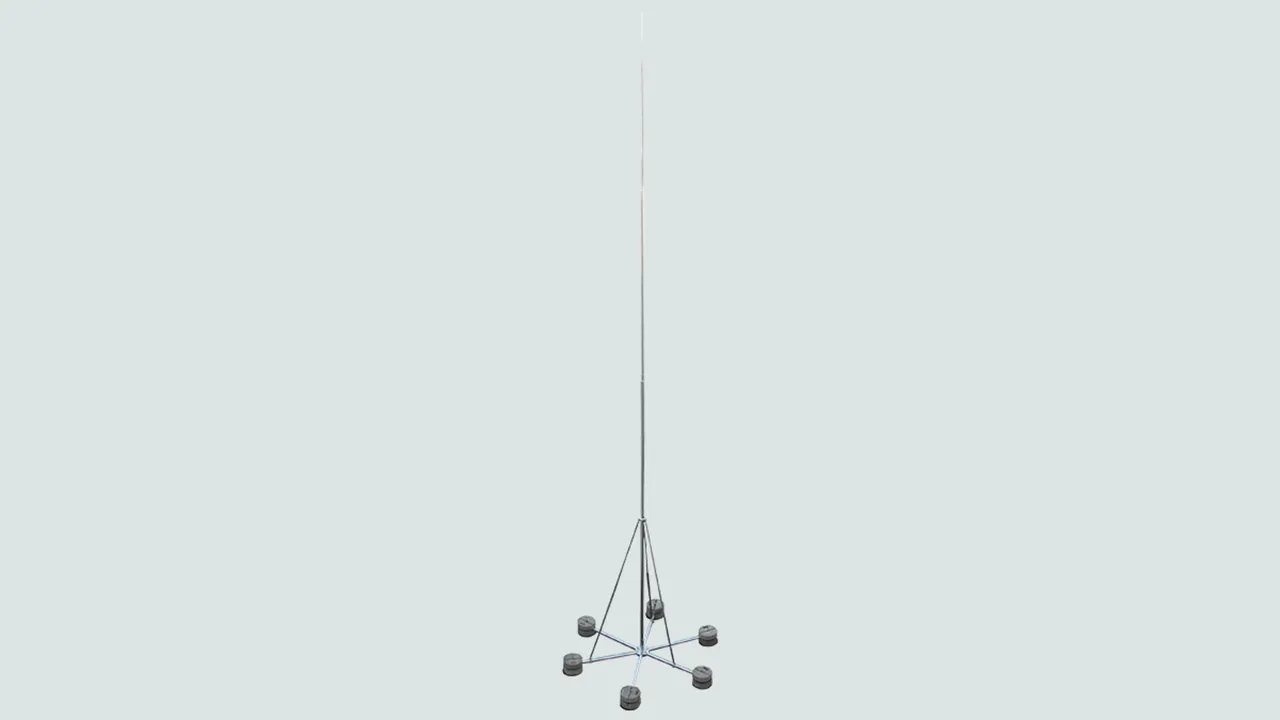

Aste di captazione indipendenti da 10 e 11 m
:quality(98)/www.elvatec.ch/store/f/34348503/HDVORSCHAU/105910a12_16-9.jpg)
:quality(98)/www.elvatec.ch/store/f/34348503/HDVORSCHAU/105910a12_16-9.jpg)
Con esapode pieghevole per la protezione di grandi costruzioni sul tetto o per la realizzazione su terreno compattato senza lavori di fondazione. Adattamento all'inclinazione del tetto fino a max 10°.
Lo zoccolo in cemento sovrapponibile (Art. 102 010) e la base di supporto (Art. 102 050) sono da ordinare separatamente.
I tubi con riduzione di diametro vengono inseriti e poi avvitati.
La lunghezza di trasporto ammonta a ca. 5000 mm.
Componenti:
asta di captazione costituita da segmenti in alluminio con riduzione di diametro
– tubo Ø 60 x 5 mm, lunghezza ca. 5000
– tubo Ø 40 x 5 mm, lunghezza ca. 2500 mm o 3000 mm
– asta di captazione Ø22/16/10 mm; lunghezza ca. 2500 mm o 3000 mm
Esapode compreso di montanti in alluminio 20 x 20 x 2 mm, per zoccolo in cemento con cuneo
– cavallotto doppio per 2x Td 8-10 mm
Indicazione: è necessario rispettare la capacità di carico del tetto ed eventualmente chiarire con il costruttore.
Lo zoccolo in cemento sovrapponibile (Art. 102 010) e la base di supporto (Art. 102 050) sono da ordinare separatamente.
I tubi con riduzione di diametro vengono inseriti e poi avvitati.
La lunghezza di trasporto ammonta a ca. 5000 mm.
Componenti:
asta di captazione costituita da segmenti in alluminio con riduzione di diametro
– tubo Ø 60 x 5 mm, lunghezza ca. 5000
– tubo Ø 40 x 5 mm, lunghezza ca. 2500 mm o 3000 mm
– asta di captazione Ø22/16/10 mm; lunghezza ca. 2500 mm o 3000 mm
Esapode compreso di montanti in alluminio 20 x 20 x 2 mm, per zoccolo in cemento con cuneo
– cavallotto doppio per 2x Td 8-10 mm
Indicazione: è necessario rispettare la capacità di carico del tetto ed eventualmente chiarire con il costruttore.

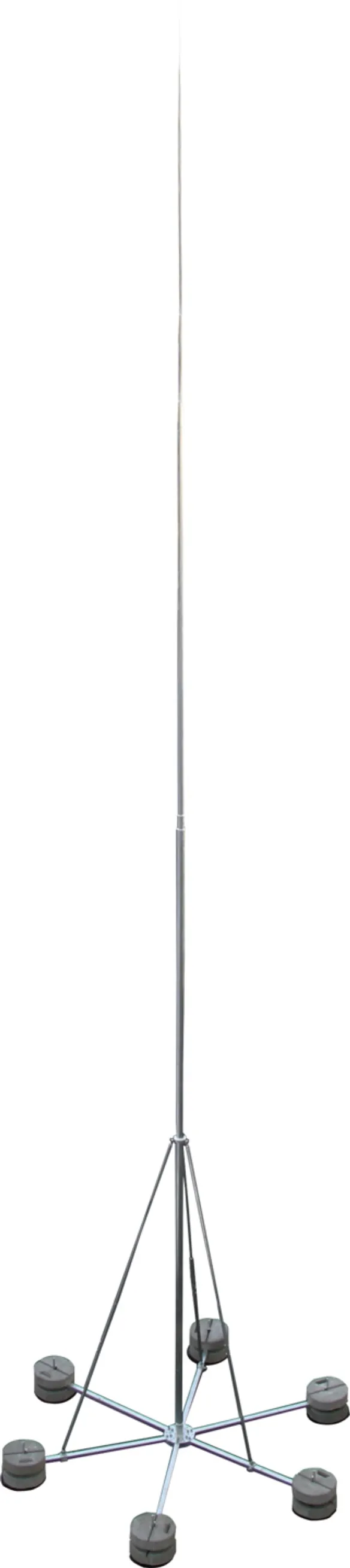

Art.-Nr. 105910 FS D60 10 10M AL SBS STTZN
GTIN 4013364256941, Zolltarifnr. (EU): 85389099, Bruttogewicht: 53.30 kg, VPE: 1.00 pz.
:quality(98)/www.elvatec.ch/store/f/34348515/HDVORSCHAU/105910.jpg)
:quality(98)/www.elvatec.ch/store/f/34348515/HDVORSCHAU/105910.jpg)
:quality(98)/www.elvatec.ch/store/f/34348516/HDVORSCHAU/105910m_D.jpg)
:quality(98)/www.elvatec.ch/store/f/34348516/HDVORSCHAU/105910m_D.jpg)
Technische Daten
| Altezza | 10000 mm |
| Raggio | 1200 mm |
| Max. velocità delle raffiche di vento con 12 zoccoli da 17 Kg | 121 km/h |
| Max. velocità delle raffiche di vento con 18 zoccoli da 17 Kg | 140 km/h |
| Ingombro esapode | 2900 x 2560 mm |
| Materiale esapode | Fe/tZn |
| Materiale palo di captazione/asta di captazione | Al |
| Riferimento norma | CEI EN 62561-(1+2) |
| Carico su superficie con 12 zoccoli da 17 Kg | 268 kg |
| Carico su superficie con 18 zoccoli da 17 Kg | 370 kg |

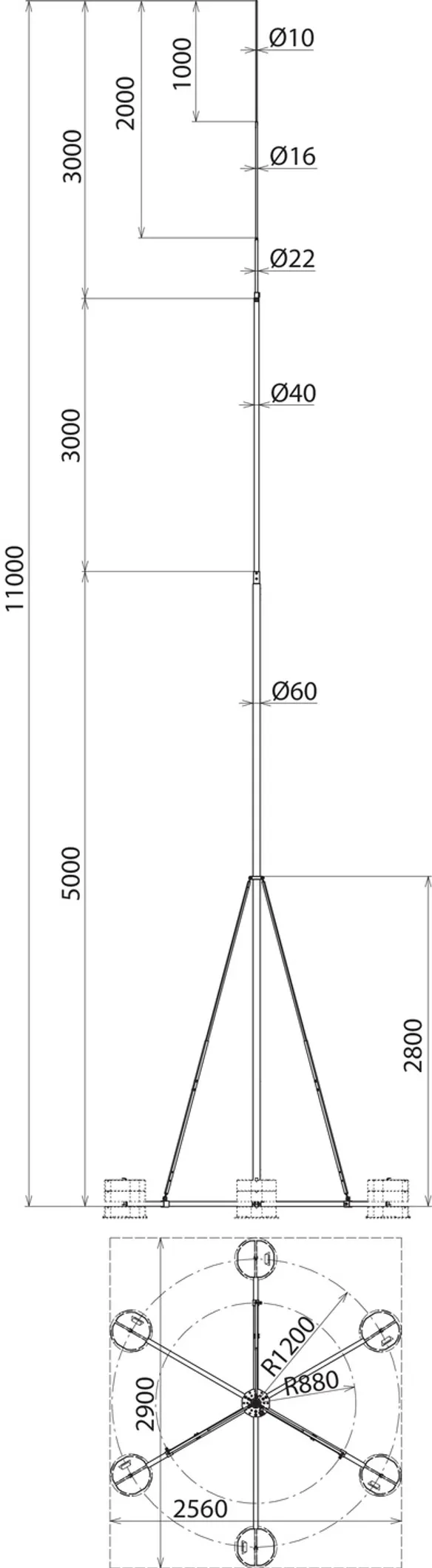

Art.-Nr. 105911 FS D60 10 11M AL SBS STTZN
GTIN 4013364256958, Zolltarifnr. (EU): 85389099, Bruttogewicht: 54.40 kg, VPE: 1.00 pz.
:quality(98)/www.elvatec.ch/store/f/34348527/HDVORSCHAU/105910.jpg)
:quality(98)/www.elvatec.ch/store/f/34348527/HDVORSCHAU/105910.jpg)
:quality(98)/www.elvatec.ch/store/f/34348528/HDVORSCHAU/105911m_D.jpg)
:quality(98)/www.elvatec.ch/store/f/34348528/HDVORSCHAU/105911m_D.jpg)
Technische Daten
| Altezza | 11000 mm |
| Raggio | 1200 mm |
| Max. velocità delle raffiche di vento con 12 zoccoli da 17 Kg | 112 km/h |
| Max. velocità delle raffiche di vento con 18 zoccoli da 17 Kg | 135 km/h |
| Ingombro esapode | 2900 x 2560 mm |
| Materiale esapode | Fe/tZn |
| Materiale palo di captazione/asta di captazione | Al |
| Riferimento norma | CEI EN 62561-(1+2) |
| Carico su superficie con 12 zoccoli da 17 Kg | 269 kg |
| Carico su superficie con 18 zoccoli da 17 Kg | 371 kg |
