Passanti per tetti e pareti
:quality(98)/www.elvatec.ch/store/f/35381051/HDVORSCHAU/478410_16-9.jpg)
:quality(98)/www.elvatec.ch/store/f/35381051/HDVORSCHAU/478410_16-9.jpg)

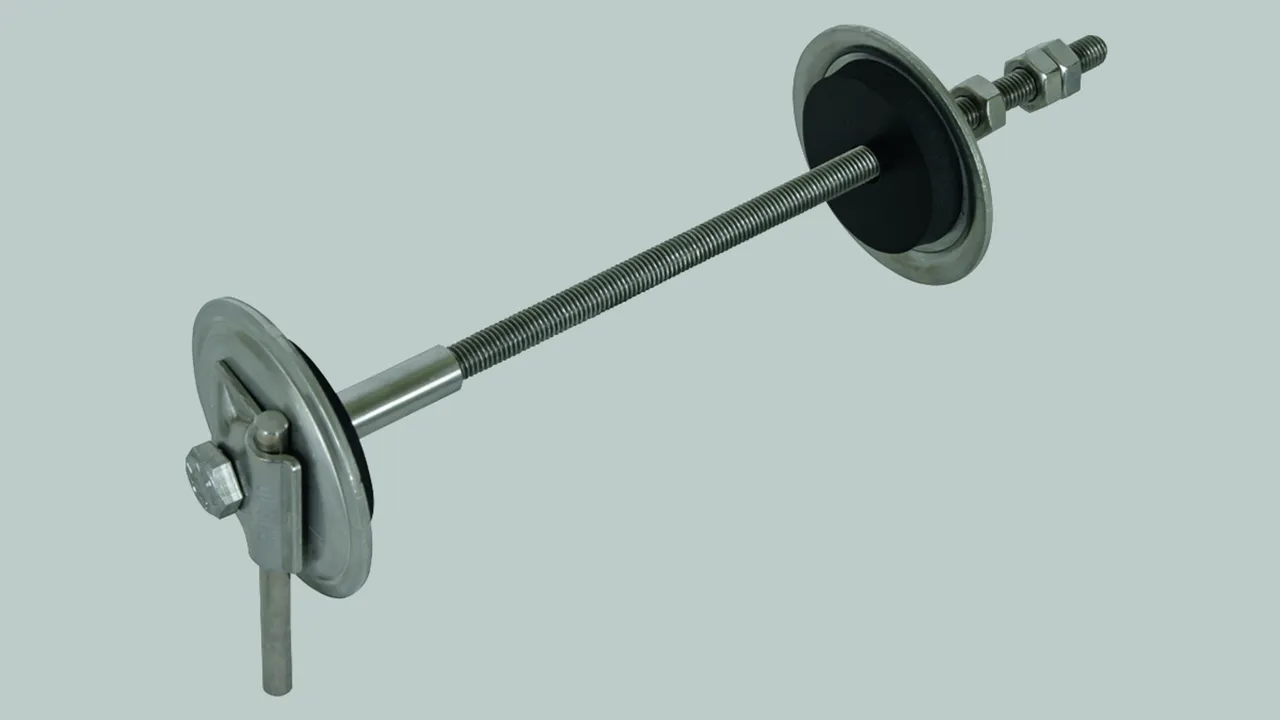

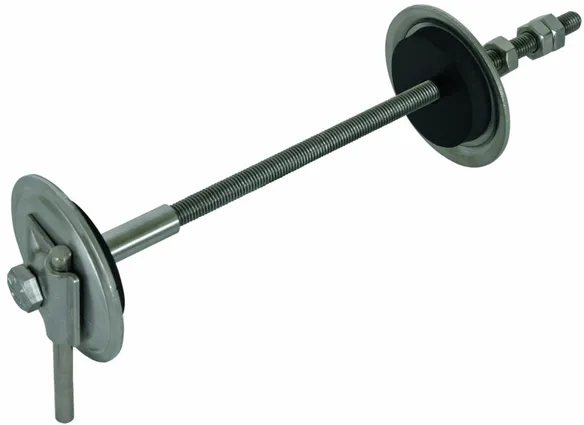

Per il passaggio stagno di conduttori di terra ed equipontenzilità di pareti e muri; con asta filettata M10 in INOX.
Esecuzione per l’installazione successiva con foro (Ø14 mm) oppure tramite gli elementi del cassero. Con prova alla pressione dell'acqua fino a 1 bar, equivalente all'installazione fino a 10 m di profondità in acqua ferma.
Il passante è pronto per il collegamento con morsetto MV e tutte le parti rivolte verso il terreno sono in INOX (V4A).
La tenuta stagna vine effettuata tramite la pressione dei dischi a neoprene contro la parete/facciata (flangia fissa e libera).
Il montaggio può essere eseguito dall'interno da un installatore. Tramite il controdado (interno) puó essere fermata durante il fissaggio l'asta filettata.
Art.-Nr. 478410 EWD MVK8.10 M10 L100 300 V4A
GTIN 4013364136335, Zolltarifnr. (EU): 85359000, Bruttogewicht: 580.00 g, VPE: 5.00 pz.
Vorgänger:quality(98)/www.elvatec.ch/store/f/35381064/HDVORSCHAU/478410.jpg)
:quality(98)/www.elvatec.ch/store/f/35381064/HDVORSCHAU/478410.jpg)
:quality(98)/www.elvatec.ch/store/f/35381065/HDVORSCHAU/478410m_D.jpg)
:quality(98)/www.elvatec.ch/store/f/35381065/HDVORSCHAU/478410m_D.jpg)
Technische Daten

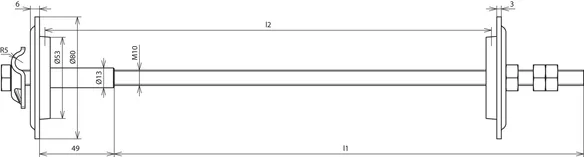

| Lunghezza passante (l2) | 100-300 mm |
| Lunghezza asta filettata (l1) | 308 mm |
| Guarnizione | neoprene |
| Rondella di tenuta Ø | 80 mm |
| Materiale rondella | INOX (V4A) |
| Materiale n. | 1.4571 / 1.4404 / 1.4401 |
| Corrente di corto circuito (AC 50Hz / DC) (1 s; ≤ 300 °C) | 2,7 kA |
| Riferimento norma | CEI EN 62561-1 |
Art.-Nr. 478430 EWD MVK8.10 M10 L300 500 V4A
GTIN 4013364136342, Zolltarifnr. (EU): 85359000, Bruttogewicht: 680.00 g, VPE: 5.00 pz.
Vorgänger:quality(98)/www.elvatec.ch/store/f/35381076/HDVORSCHAU/478410.jpg)
:quality(98)/www.elvatec.ch/store/f/35381076/HDVORSCHAU/478410.jpg)
:quality(98)/www.elvatec.ch/store/f/35381077/HDVORSCHAU/478410m_D.jpg)
:quality(98)/www.elvatec.ch/store/f/35381077/HDVORSCHAU/478410m_D.jpg)
Technische Daten
| Lunghezza passante (l2) | 300-500 mm |
| Lunghezza asta filettata (l1) | 508 mm |
| Guarnizione | neoprene |
| Rondella di tenuta Ø | 80 mm |
| Materiale rondella | INOX (V4A) |
| Materiale n. | 1.4571 / 1.4404 / 1.4401 |
| Corrente di corto circuito (AC 50Hz / DC) (1 s; ≤ 300 °C) | 2,7 kA |
| Riferimento norma | CEI EN 62561-1 |
Art.-Nr. 478450 EWD MVK8.10 M10 L500 700 V4A
GTIN 4013364136359, Zolltarifnr. (EU): 85359000, Bruttogewicht: 780.00 g, VPE: 1.00 pz.
Vorgänger:quality(98)/www.elvatec.ch/store/f/35381087/HDVORSCHAU/478410.jpg)
:quality(98)/www.elvatec.ch/store/f/35381087/HDVORSCHAU/478410.jpg)
:quality(98)/www.elvatec.ch/store/f/35381088/HDVORSCHAU/478410m_D.jpg)
:quality(98)/www.elvatec.ch/store/f/35381088/HDVORSCHAU/478410m_D.jpg)
Technische Daten
| Lunghezza passante (l2) | 500-700 mm |
| Lunghezza asta filettata (l1) | 708 mm |
| Guarnizione | neoprene |
| Rondella di tenuta Ø | 80 mm |
| Materiale rondella | INOX (V4A) |
| Materiale n. | 1.4571 / 1.4404 / 1.4401 |
| Corrente di corto circuito (AC 50Hz / DC) (1 s; ≤ 300 °C) | 2,7 kA |
| Riferimento norma | CEI EN 62561-1 |
