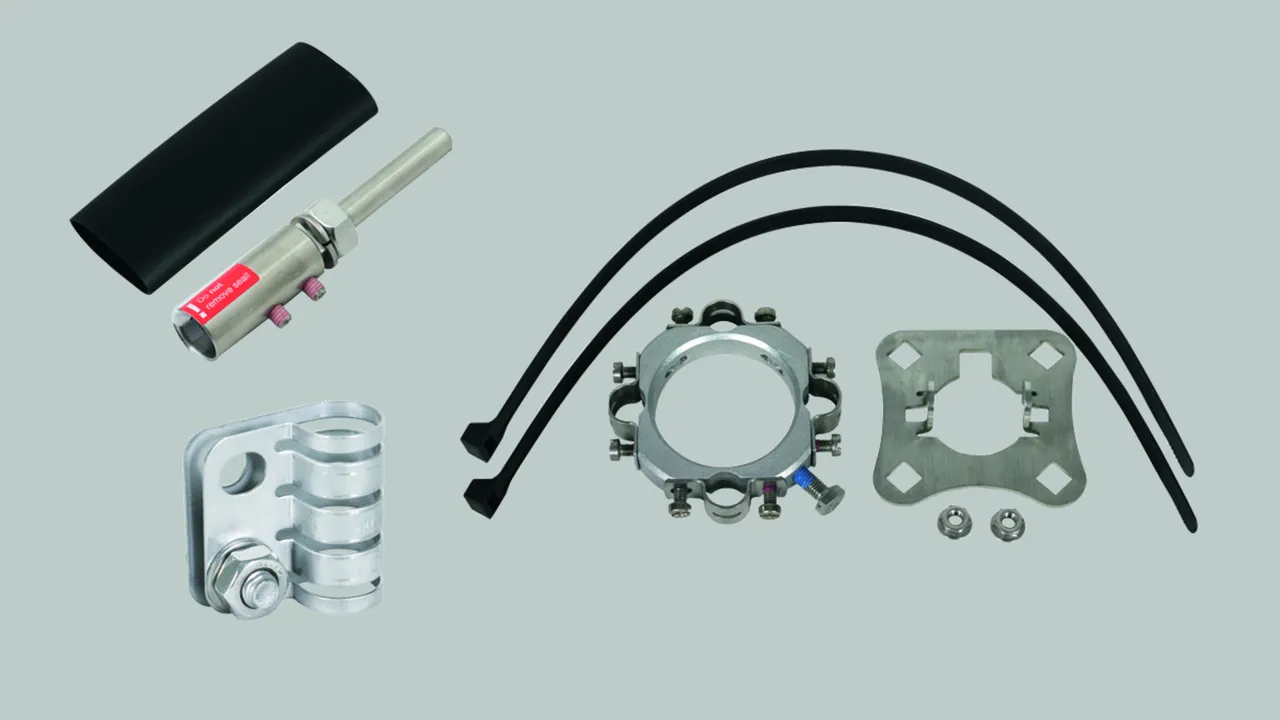

Elementi di connessione per la conduttura HVI light

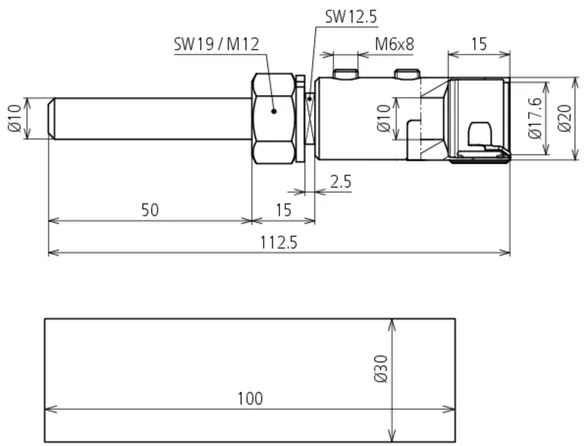

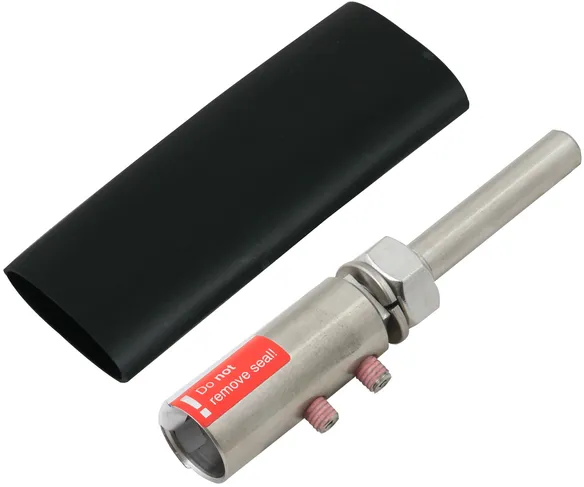

Elemento di connessione per la conduttura HVI light

Elemento di connessione per raccordare la conduttura HVI light alla protezione esterna da fulmini o all'impianto di terra. Compreso nella fornitura tubo termorestringente.

1 Produkt

Art.-Nr. 819299 AE BO10 KF HVI LI V2A

GTIN 4013364118911, Zolltarifnr. (EU): 85359000, Bruttogewicht: 140.00 g, VPE: 1.00 pz.

Abbildungen

Weitere Information

  • CAD-Daten
    • 819299.stp

      Sie müssen angemeldet sein um 819299.stp herunterzuladen.

      Login
    • 819299.iges

      Sie müssen angemeldet sein um 819299.iges herunterzuladen.

      Login
    • 819299.jt

      Sie müssen angemeldet sein um 819299.jt herunterzuladen.

      Login
    • 819299.dwg

      Sie müssen angemeldet sein um 819299.dwg herunterzuladen.

      Login
    • 819299m_D.dxf

      Sie müssen angemeldet sein um 819299m_D.dxf herunterzuladen.

      Login
Elemento di connessione per la conduttura HVI light INOX
Elemento di connessione per raccordare la conduttura HVI light
alla protezione esterna da fulmini o all'impianto di terra
Compreso nella fornitura un tubo termorestringente
Materiale: INOX
Connessione: perno Ø10 mm, L 50 mm
Esecuzione: con grova

Fabbricato: DEHN
Tipo: AE BO10 KF HVI LI V2A
Art.: 819299
o similare.

Zertifikate



Technische Daten

Materiale INOX
Connessione perno Ø10 mm, L 50 mm
Esecuzione con grova
Vite barra filettata M6 x 8 mm

Artikel 819299 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 819299 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

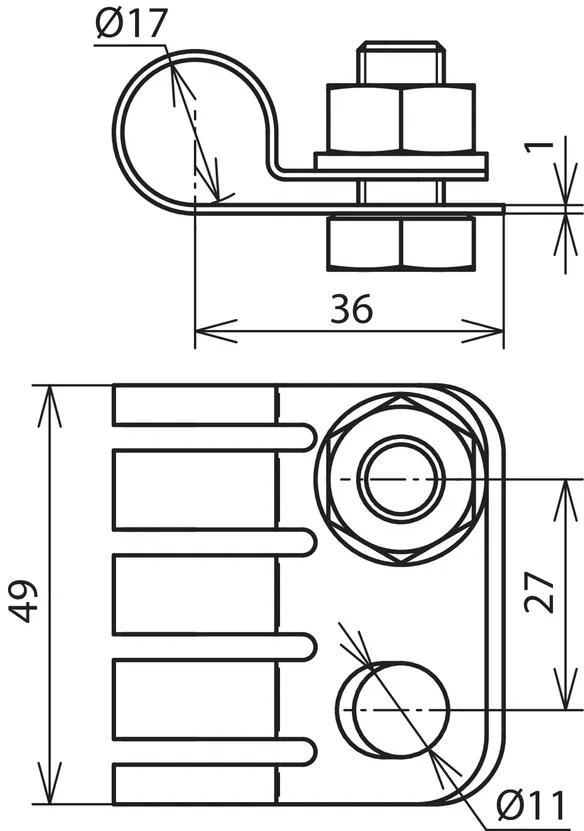

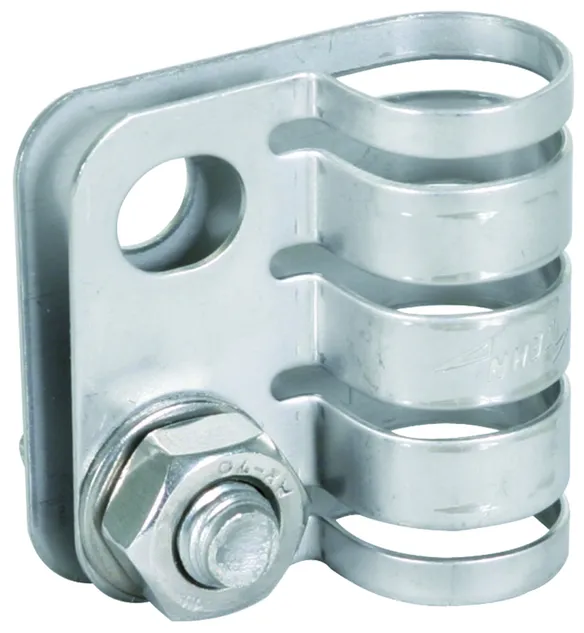

Elemento di connessione PA per la conduttura HVI light

Per la regolazione del campo elettrico della conduttura HVI light nella zona del terminale.
Superficie di contatto con fessure per il contatto elettrico del rivestimento semiconduttore.

1 Produkt

Art.-Nr. 410219 PAE 17 20 AB11 V2A

GTIN 4013364118829, Zolltarifnr. (EU): 85359000, Bruttogewicht: 74.00 g, VPE: 1.00 pz.

Abbildungen

Weitere Information

  • CAD-Daten
    • 410219.stp

      Sie müssen angemeldet sein um 410219.stp herunterzuladen.

      Login
    • 410219.igs

      Sie müssen angemeldet sein um 410219.igs herunterzuladen.

      Login
    • 410219.jt

      Sie müssen angemeldet sein um 410219.jt herunterzuladen.

      Login
    • 410219.dwg

      Sie müssen angemeldet sein um 410219.dwg herunterzuladen.

      Login
    • 410219m_D.dxf

      Sie müssen angemeldet sein um 410219m_D.dxf herunterzuladen.

      Login
Elemento di connessione PA per la conduttura HVI light INOX
Elemento di connessione PA per la conduttura HVI light
per la regolazione del campo elettrico della conduttura HVI light
nella zona del terminale
Superficie di contatto con fessure per il contatto elettrico
del rivestimento semiconduttore
Materiale: INOX
Campo di serraggio Ø: 17 mm
Connessione foro Ø: 11 mm
Riferimento normativo: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: PAE 17 20 AB11 V2A
Art.: 410219
o similare.

Zertifikate



Technische Daten

Materiale INOX
Campo di serraggio Ø 17 mm
Connessione foro Ø 11 mm
Vite di M10 x 20 mm
Riferimento normativo DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Artikel 410219 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 410219 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

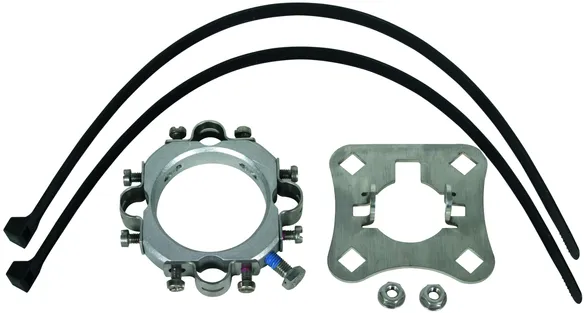

Set di fissaggio per la conduttura HVI light

Set di fissaggio per il montaggio della conduttura HVI light sul tubo portante Ø 50 mm (ad es. tubo portante HVI long), composto da piastra di connessione (quadrupla, compresi due dadi zigrinati) e anello di fissaggio con quattro staffe portafilo a fessura (Ø 17 mm) per l’adattatore (comprese due fascette fermacavo).

1 Produkt

Art.-Nr. 819289 BFS SR D50 4AE HVI LI AL V2A

GTIN 4013364236486, Zolltarifnr. (EU): 85389099, Bruttogewicht: 530.00 g, VPE: 1.00 pz.

Abbildungen

Weitere Information

  • CAD-Daten
    • 819289.stp

      Sie müssen angemeldet sein um 819289.stp herunterzuladen.

      Login
    • 819289.iges

      Sie müssen angemeldet sein um 819289.iges herunterzuladen.

      Login
    • 819289.jt

      Sie müssen angemeldet sein um 819289.jt herunterzuladen.

      Login
    • 819289.dwg

      Sie müssen angemeldet sein um 819289.dwg herunterzuladen.

      Login
    • 819289m_D.dxf

      Sie müssen angemeldet sein um 819289m_D.dxf herunterzuladen.

      Login

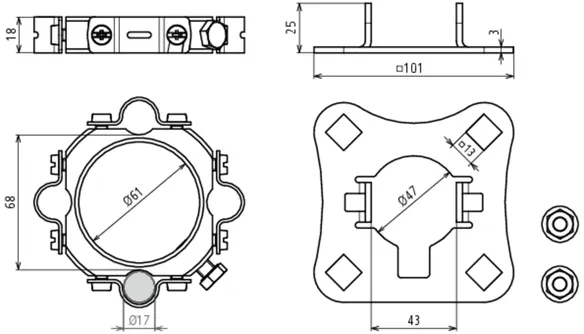

Set di fissaggio per la conduttura HVI light
Set di fissaggio per il montaggio della conduttura HVI light
sul tubo portante Ø50 mm (per esempio tubo portante HVI long),
completo di piastra di connessione (4 passaggi, compresi due dadi zigrinati)
e anello di fissaggio con quattro sostegni intagliati (Ø17 mm)
per il conduttore per la zona terminale (comprese due fascette)
Materiale: INOX / Al
Campo di serraggio pannello di connessione: foro quadro 13 mm
Riferimento normativo: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: BFS SR D50 4AE HVI LI AL V2A
Art.: 819289
o similare.



Technische Daten

Materiale INOX / Al
Campo di serraggio pannello di connessione foro quadro 13 mm
Riferimento normativo DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Artikel 819289 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 819289 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

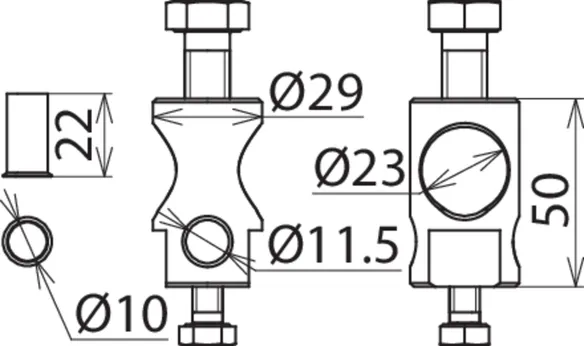

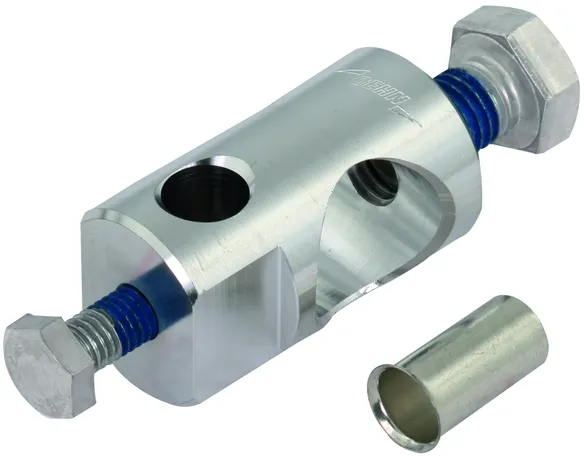

Perno di fissaggio

Perno di fissaggio per il montaggio di una tesatura su asta di captazione (Ø22 / Ø16 mm) o piastra di connessione (ad es. art. n. 819 289 o 819 288).

1 Produkt

Art.-Nr. 105229 BB 1XB11GSM8 1XB23GSM12 AL

GTIN 4013364280625, Zolltarifnr. (EU): 85389099, Bruttogewicht: 98.80 g, VPE: 10.00 pz.

Abbildungen

Weitere Information

  • CAD-Daten
    • 105229.stp

      Sie müssen angemeldet sein um 105229.stp herunterzuladen.

      Login
    • 105229.igs

      Sie müssen angemeldet sein um 105229.igs herunterzuladen.

      Login
    • 105229.jt

      Sie müssen angemeldet sein um 105229.jt herunterzuladen.

      Login
    • 105229.dwg

      Sie müssen angemeldet sein um 105229.dwg herunterzuladen.

      Login
    • 105229m_D.dxf

      Sie müssen angemeldet sein um 105229m_D.dxf herunterzuladen.

      Login

Materiale: Al
Connessione: 1x B 11 mm, 1x B 23 mm
Manicotto per cavi: 50 mm²
Materiale manicotto per cavi: Cu/Sn

Fabbricato: DEHN
Tipo: BB 1XB11GSM8 1XB23GSM12 AL
Art.: 105229
o similare.



Technische Daten

Materiale Al
Connessione 1x B 11 mm, 1x B 23 mm
Vite di M8 x 10 mm, di M12 x 20 mm
Manicotto per cavi 50 mm²
Materiale manicotto per cavi Cu/Sn

Artikel 105229 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 105229 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb
