Collare per pluviali

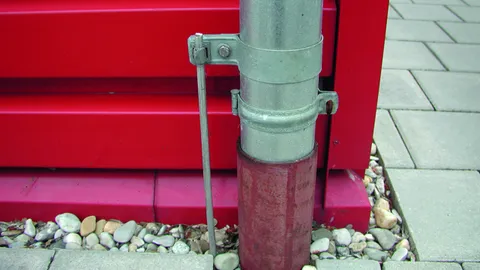

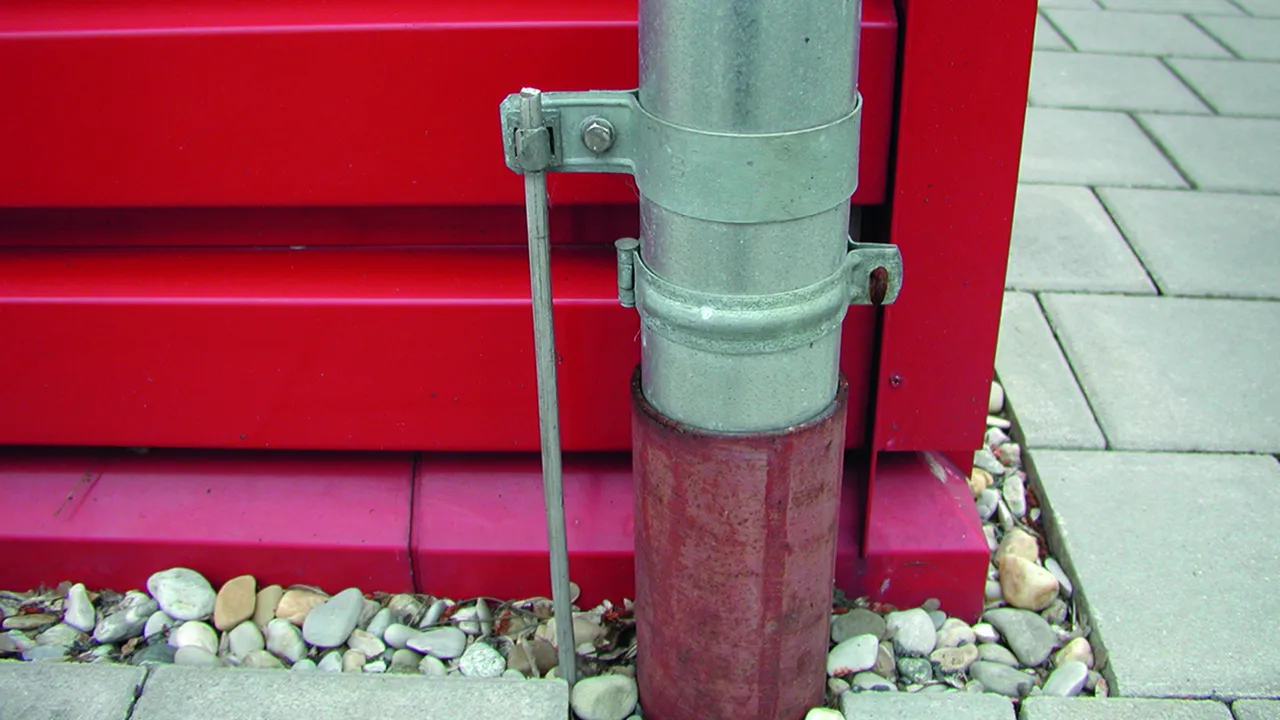

Collare per l'integrazione di pluviali nell'equipotenzialità antifulmine secondo CEI EN 62305-3 (CEI 81-10/3).
Possibilità di collegamento per Td p.es. con conettore KS Art. 301 000 oppure con cavallotto di fissaggio Art. 390 150 (a seconda del materiale).

Per diametri fissi del tubo

4 Produkte

Art.-Nr. 420100 RRS 100 B11 STTZN

GTIN 4013364022805, Zolltarifnr. (EU): 85359000, Bruttogewicht: 141.96 g, VPE: 50.00 pz.

Abbildungen

Weitere Information

  • CAD-Daten
    • 420100.stp

      Sie müssen angemeldet sein um 420100.stp herunterzuladen.

      Login
    • 420100.igs

      Sie müssen angemeldet sein um 420100.igs herunterzuladen.

      Login
    • 420100.jt

      Sie müssen angemeldet sein um 420100.jt herunterzuladen.

      Login
    • 420100.dwg

      Sie müssen angemeldet sein um 420100.dwg herunterzuladen.

      Login
    • 420100m_D.dxf

      Sie müssen angemeldet sein um 420100m_D.dxf herunterzuladen.

      Login
Collare per pluviali Fe/tZn Campo di serraggio tubo Ø 100 mm
Collare per l'integrazione di pluviali nell'equipotenzialità antifulmine secondo CEI EN 62305-3 (CEI 81-10/3)
Materiale: Fe/tZn
Campo di serraggio tubo Ø: 100 mm
Foro Ø: 11 mm
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: RRS 100 B11 STTZN
Art.: 420100
o similare.

Zertifikate



Technische Daten

Materiale Fe/tZn
Campo di serraggio tubo Ø (d1) 100 mm
Foro Ø 11 mm
Riferimento norma CEI EN 62561-1
*) Per l’attribuzione precisa vedere il certificato di prova.

Artikel 420100 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 420100 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 420120 RRS 120 B11 STTZN

GTIN 4013364022829, Zolltarifnr. (EU): 85359000, Bruttogewicht: 169.60 g, VPE: 1.00 pz.

Abbildungen

Weitere Information

  • CAD-Daten
    • 420120.stp

      Sie müssen angemeldet sein um 420120.stp herunterzuladen.

      Login
    • 420120.igs

      Sie müssen angemeldet sein um 420120.igs herunterzuladen.

      Login
    • 420120.jt

      Sie müssen angemeldet sein um 420120.jt herunterzuladen.

      Login
    • 420120.dwg

      Sie müssen angemeldet sein um 420120.dwg herunterzuladen.

      Login
    • 420100m_D.dxf

      Sie müssen angemeldet sein um 420100m_D.dxf herunterzuladen.

      Login
Collare per pluviali Fe/tZn Campo di serraggio tubo Ø 120 mm
Collare per l'integrazione di pluviali nell'equipotenzialità antifulmine secondo CEI EN 62305-3 (CEI 81-10/3)
Materiale: Fe/tZn
Campo di serraggio tubo Ø: 120 mm
Foro Ø: 11 mm
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: RRS 120 B11 STTZN
Art.: 420120
o similare.

Zertifikate



Technische Daten

Materiale Fe/tZn
Campo di serraggio tubo Ø (d1) 120 mm
Foro Ø 11 mm
Riferimento norma CEI EN 62561-1
*) Per l’attribuzione precisa vedere il certificato di prova.

Artikel 420120 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 420120 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 420107 RRS 100 B11 CU

GTIN 4013364045828, Zolltarifnr. (EU): 85359000, Bruttogewicht: 162.86 g, VPE: 1.00 pz.

Abbildungen

Weitere Information

Collare per pluviali Cu Campo di serraggio tubo Ø 100 mm
Collare per l'integrazione di pluviali nell'equipotenzialità antifulmine secondo CEI EN 62305-3 (CEI 81-10/3)
Materiale: Cu
Campo di serraggio tubo Ø: 100 mm
Foro Ø: 11 mm
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: RRS 100 B11 CU
Art.: 420107
o similare.

Zertifikate



Technische Daten

Materiale Cu
Campo di serraggio tubo Ø (d1) 100 mm
Foro Ø 11 mm
Riferimento norma CEI EN 62561-1
*) Per l’attribuzione precisa vedere il certificato di prova.

Artikel 420107 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 420107 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 420127 RRS 120 B11 CU

GTIN 4013364045804, Zolltarifnr. (EU): 85359000, Bruttogewicht: 190.96 g, VPE: 1.00 pz.

Abbildungen

Weitere Information

  • CAD-Daten
    • 420120.stp

      Sie müssen angemeldet sein um 420120.stp herunterzuladen.

      Login
    • 420120.igs

      Sie müssen angemeldet sein um 420120.igs herunterzuladen.

      Login
    • 420120.jt

      Sie müssen angemeldet sein um 420120.jt herunterzuladen.

      Login
    • 420120.dwg

      Sie müssen angemeldet sein um 420120.dwg herunterzuladen.

      Login
    • 420100m_D.dxf

      Sie müssen angemeldet sein um 420100m_D.dxf herunterzuladen.

      Login
Collare per pluviali Cu Campo di serraggio tubo Ø 120 mm
Collare per l'integrazione di pluviali nell'equipotenzialità antifulmine secondo CEI EN 62305-3 (CEI 81-10/3)
Materiale: Cu
Campo di serraggio tubo Ø: 120 mm
Foro Ø: 11 mm
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: RRS 120 B11 CU
Art.: 420127
o similare.

Zertifikate



Technische Daten

Materiale Cu
Campo di serraggio tubo Ø (d1) 120 mm
Foro Ø 11 mm
Riferimento norma CEI EN 62561-1
*) Per l’attribuzione precisa vedere il certificato di prova.

Artikel 420127 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 420127 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Esecuzione bimetallica

Per il collegamento di conduttori in acciaio con pluviali in Cu. Con cavallotto di fissaggio in Fe/tZn e piastra intermedia (cupal).

1 Produkt

Art.-Nr. 420207 ZMRRS 100 KB 6.10 CU STTZN

GTIN 4013364045873, Zolltarifnr. (EU): 85359000, Bruttogewicht: 219.66 g, VPE: 1.00 pz.

Abbildungen

Weitere Information

  • CAD-Daten
    • 420207.stp

      Sie müssen angemeldet sein um 420207.stp herunterzuladen.

      Login
    • 420207.igs

      Sie müssen angemeldet sein um 420207.igs herunterzuladen.

      Login
    • 420207.jt

      Sie müssen angemeldet sein um 420207.jt herunterzuladen.

      Login
    • 420207.dwg

      Sie müssen angemeldet sein um 420207.dwg herunterzuladen.

      Login
    • 420207m_D.dxf

      Sie müssen angemeldet sein um 420207m_D.dxf herunterzuladen.

      Login
Collare per pluviali Esecuzione bimetallica Cu / Fe/tZn
Collare per pluviali per il collegamento di conduttori in acciaio con pluviali in Cu. Con cavallotto di fissaggio in Fe/tZn e piastra intermedia (cupal)
Materiale: Cu / Fe/tZn
Campo di serraggio tubo Ø: 100 mm
Campo di serraggio Td: 6-10 mm
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: ZMRRS 100 KB 6.10 CU STTZN
Art.: 420207
o similare.



Technische Daten

Materiale Cu / Fe/tZn
Campo di serraggio tubo Ø (d1) 100 mm
Campo di serraggio Td 6-10 mm
Riferimento norma CEI EN 62561-1

Artikel 420207 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 420207 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Tipo RV regolabile

Con marcatura ed ulteriore blocco contro lo svitamento della vite di fissaggio, punti di piegatura e di taglio predisposti.

8 Produkte

Art.-Nr. 423010 RRS V 60.100 B10.5 STTZN

GTIN 4013364054325, Zolltarifnr. (EU): 85359000, Bruttogewicht: 117.96 g, VPE: 50.00 pz.

Abbildungen

Weitere Information

  • CAD-Daten
    • 423010.stp

      Sie müssen angemeldet sein um 423010.stp herunterzuladen.

      Login
    • 423010.igs

      Sie müssen angemeldet sein um 423010.igs herunterzuladen.

      Login
    • 423010.jt

      Sie müssen angemeldet sein um 423010.jt herunterzuladen.

      Login
    • 423010.dwg

      Sie müssen angemeldet sein um 423010.dwg herunterzuladen.

      Login
    • 423010m_D.dxf

      Sie müssen angemeldet sein um 423010m_D.dxf herunterzuladen.

      Login
Collare per pluviali Tipo RV regolabile Fe/tZn
Collare per l'integrazione di pluviali nell'equipotenzialità antifulmine secondo CEI EN 62305-3 (CEI 81-10/3)
Materiale: Fe/tZn
Campo di serraggio tubo Ø: 60-100 mm
Lunghezza: 337 mm
Foro Ø: 10,5 mm
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: RRS V 60.100 B10.5 STTZN
Art.: 423010
o similare.

Zertifikate



Technische Daten

Materiale Fe/tZn
Campo di serraggio tubo Ø (d1) 60-100 mm
Lunghezza (l1) 337 mm
Foro Ø 10,5 mm
Riferimento norma CEI EN 62561-1
*) Per l’attribuzione precisa vedere il certificato di prova.

Artikel 423010 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 423010 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 423011 RRS V 60.100 B10.5 AL

GTIN 4013364054332, Zolltarifnr. (EU): 85359000, Bruttogewicht: 53.46 g, VPE: 50.00 pz.

Abbildungen

Weitere Information

  • CAD-Daten
    • 423010.stp

      Sie müssen angemeldet sein um 423010.stp herunterzuladen.

      Login
    • 423010.igs

      Sie müssen angemeldet sein um 423010.igs herunterzuladen.

      Login
    • 423010.jt

      Sie müssen angemeldet sein um 423010.jt herunterzuladen.

      Login
    • 423010.dwg

      Sie müssen angemeldet sein um 423010.dwg herunterzuladen.

      Login
    • 423010m_D.dxf

      Sie müssen angemeldet sein um 423010m_D.dxf herunterzuladen.

      Login
Collare per pluviali Tipo RV regolabile Al
Collare per l'integrazione di pluviali nell'equipotenzialità antifulmine secondo CEI EN 62305-3 (CEI 81-10/3)
Materiale: Al
Campo di serraggio tubo Ø: 60-100 mm
Lunghezza: 337 mm
Foro Ø: 10,5 mm
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: RRS V 60.100 B10.5 AL
Art.: 423011
o similare.

Zertifikate



Technische Daten

Materiale Al
Campo di serraggio tubo Ø (d1) 60-100 mm
Lunghezza (l1) 337 mm
Foro Ø 10,5 mm
Riferimento norma CEI EN 62561-1
*) Per l’attribuzione precisa vedere il certificato di prova.

Artikel 423011 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 423011 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 423017 RRS V 60.100 B10.5 CU

GTIN 4013364054349, Zolltarifnr. (EU): 85359000, Bruttogewicht: 123.56 g, VPE: 1.00 pz.

Abbildungen

Weitere Information

  • CAD-Daten
    • 423010.stp

      Sie müssen angemeldet sein um 423010.stp herunterzuladen.

      Login
    • 423010.igs

      Sie müssen angemeldet sein um 423010.igs herunterzuladen.

      Login
    • 423010.jt

      Sie müssen angemeldet sein um 423010.jt herunterzuladen.

      Login
    • 423010.dwg

      Sie müssen angemeldet sein um 423010.dwg herunterzuladen.

      Login
    • 423010m_D.dxf

      Sie müssen angemeldet sein um 423010m_D.dxf herunterzuladen.

      Login
Collare per pluviali Tipo RV regolabile Cu
Collare per l'integrazione di pluviali nell'equipotenzialità antifulmine secondo CEI EN 62305-3 (CEI 81-10/3)
Materiale: Cu
Campo di serraggio tubo Ø: 60-100 mm
Lunghezza: 337 mm
Foro Ø: 10,5 mm
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: RRS V 60.100 B10.5 CU
Art.: 423017
o similare.

Zertifikate



Technische Daten

Materiale Cu
Campo di serraggio tubo Ø (d1) 60-100 mm
Lunghezza (l1) 337 mm
Foro Ø 10,5 mm
Riferimento norma CEI EN 62561-1
*) Per l’attribuzione precisa vedere il certificato di prova.

Artikel 423017 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 423017 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 423019 RRS V 60.100 B10.5 V2A

GTIN 4013364054356, Zolltarifnr. (EU): 85359000, Bruttogewicht: 114.26 g, VPE: 50.00 pz.

Abbildungen

Weitere Information

  • CAD-Daten
    • 423010.stp

      Sie müssen angemeldet sein um 423010.stp herunterzuladen.

      Login
    • 423010.igs

      Sie müssen angemeldet sein um 423010.igs herunterzuladen.

      Login
    • 423010.jt

      Sie müssen angemeldet sein um 423010.jt herunterzuladen.

      Login
    • 423010.dwg

      Sie müssen angemeldet sein um 423010.dwg herunterzuladen.

      Login
    • 423010m_D.dxf

      Sie müssen angemeldet sein um 423010m_D.dxf herunterzuladen.

      Login
Collare per pluviali Tipo RV regolabile INOX
Collare per l'integrazione di pluviali nell'equipotenzialità antifulmine secondo CEI EN 62305-3 (CEI 81-10/3)
Materiale: INOX
Campo di serraggio tubo Ø: 60-100 mm
Lunghezza: 337 mm
Foro Ø: 10,5 mm
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: RRS V 60.100 B10.5 V2A
Art.: 423019
o similare.

Zertifikate



Technische Daten

Materiale INOX
Campo di serraggio tubo Ø (d1) 60-100 mm
Lunghezza (l1) 337 mm
Foro Ø 10,5 mm
Riferimento norma CEI EN 62561-1
*) Per l’attribuzione precisa vedere il certificato di prova.

Artikel 423019 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 423019 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 423020 RRS V 60.150 B10.5 STTZN

GTIN 4013364054288, Zolltarifnr. (EU): 85359000, Bruttogewicht: 144.18 g, VPE: 50.00 pz.

Abbildungen

Weitere Information

  • CAD-Daten
    • 423020.stp

      Sie müssen angemeldet sein um 423020.stp herunterzuladen.

      Login
    • 423020.igs

      Sie müssen angemeldet sein um 423020.igs herunterzuladen.

      Login
    • 423020.jt

      Sie müssen angemeldet sein um 423020.jt herunterzuladen.

      Login
    • 423020.dwg

      Sie müssen angemeldet sein um 423020.dwg herunterzuladen.

      Login
    • 423010m_D.dxf

      Sie müssen angemeldet sein um 423010m_D.dxf herunterzuladen.

      Login
Collare per pluviali Tipo RV regolabile Fe/tZn
Collare per l'integrazione di pluviali nell'equipotenzialità antifulmine secondo CEI EN 62305-3 (CEI 81-10/3)
Materiale: Fe/tZn
Campo di serraggio tubo Ø: 60-150 mm
Lunghezza: 494 mm
Foro Ø: 10,5 mm
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: RRS V 60.150 B10.5 STTZN
Art.: 423020
o similare.

Zertifikate



Technische Daten

Materiale Fe/tZn
Campo di serraggio tubo Ø (d1) 60-150 mm
Lunghezza (l1) 494 mm
Foro Ø 10,5 mm
Riferimento norma CEI EN 62561-1
*) Per l’attribuzione precisa vedere il certificato di prova.

Artikel 423020 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 423020 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 423021 RRS V 60.150 B10.5 AL

GTIN 4013364054295, Zolltarifnr. (EU): 85359000, Bruttogewicht: 67.58 g, VPE: 50.00 pz.

Abbildungen

Weitere Information

  • CAD-Daten
    • 423020.stp

      Sie müssen angemeldet sein um 423020.stp herunterzuladen.

      Login
    • 423020.igs

      Sie müssen angemeldet sein um 423020.igs herunterzuladen.

      Login
    • 423020.jt

      Sie müssen angemeldet sein um 423020.jt herunterzuladen.

      Login
    • 423020.dwg

      Sie müssen angemeldet sein um 423020.dwg herunterzuladen.

      Login
    • 423010m_D.dxf

      Sie müssen angemeldet sein um 423010m_D.dxf herunterzuladen.

      Login
Collare per pluviali Tipo RV regolabile Al
Collare per l'integrazione di pluviali nell'equipotenzialità antifulmine secondo CEI EN 62305-3 (CEI 81-10/3)
Materiale: Al
Campo di serraggio tubo Ø: 60-150 mm
Lunghezza: 494 mm
Foro Ø: 10,5 mm
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: RRS V 60.150 B10.5 AL
Art.: 423021
o similare.

Zertifikate



Technische Daten

Materiale Al
Campo di serraggio tubo Ø (d1) 60-150 mm
Lunghezza (l1) 494 mm
Foro Ø 10,5 mm
Riferimento norma CEI EN 62561-1
*) Per l’attribuzione precisa vedere il certificato di prova.

Artikel 423021 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 423021 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 423027 RRS V 60.150 B10.5 CU

GTIN 4013364054301, Zolltarifnr. (EU): 85359000, Bruttogewicht: 162.48 g, VPE: 50.00 pz.

Abbildungen

Weitere Information

  • CAD-Daten
    • 423020.stp

      Sie müssen angemeldet sein um 423020.stp herunterzuladen.

      Login
    • 423020.igs

      Sie müssen angemeldet sein um 423020.igs herunterzuladen.

      Login
    • 423020.jt

      Sie müssen angemeldet sein um 423020.jt herunterzuladen.

      Login
    • 423020.dwg

      Sie müssen angemeldet sein um 423020.dwg herunterzuladen.

      Login
    • 423010m_D.dxf

      Sie müssen angemeldet sein um 423010m_D.dxf herunterzuladen.

      Login
Collare per pluviali Tipo RV regolabile Cu
Collare per l'integrazione di pluviali nell'equipotenzialità antifulmine secondo CEI EN 62305-3 (CEI 81-10/3)
Materiale: Cu
Campo di serraggio tubo Ø: 60-150 mm
Lunghezza: 494 mm
Foro Ø: 10,5 mm
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: RRS V 60.150 B10.5 CU
Art.: 423027
o similare.

Zertifikate



Technische Daten

Materiale Cu
Campo di serraggio tubo Ø (d1) 60-150 mm
Lunghezza (l1) 494 mm
Foro Ø 10,5 mm
Riferimento norma CEI EN 62561-1
*) Per l’attribuzione precisa vedere il certificato di prova.

Artikel 423027 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 423027 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 423029 RRS V 60.150 B10.5 V2A

GTIN 4013364054318, Zolltarifnr. (EU): 85359000, Bruttogewicht: 157.28 g, VPE: 50.00 pz.

Abbildungen

Weitere Information

  • CAD-Daten
    • 423020.stp

      Sie müssen angemeldet sein um 423020.stp herunterzuladen.

      Login
    • 423020.igs

      Sie müssen angemeldet sein um 423020.igs herunterzuladen.

      Login
    • 423020.jt

      Sie müssen angemeldet sein um 423020.jt herunterzuladen.

      Login
    • 423020.dwg

      Sie müssen angemeldet sein um 423020.dwg herunterzuladen.

      Login
    • 423010m_D.dxf

      Sie müssen angemeldet sein um 423010m_D.dxf herunterzuladen.

      Login
Collare per pluviali Tipo RV regolabile INOX
Collare per l'integrazione di pluviali nell'equipotenzialità antifulmine secondo CEI EN 62305-3 (CEI 81-10/3)
Materiale: INOX
Campo di serraggio tubo Ø: 60-150 mm
Lunghezza: 494 mm
Foro Ø: 10,5 mm
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: RRS V 60.150 B10.5 V2A
Art.: 423029
o similare.

Zertifikate



Technische Daten

Materiale INOX
Campo di serraggio tubo Ø (d1) 60-150 mm
Lunghezza (l1) 494 mm
Foro Ø 10,5 mm
Riferimento norma CEI EN 62561-1
*) Per l’attribuzione precisa vedere il certificato di prova.

Artikel 423029 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 423029 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Tipo RV regolabile, con cavallotto di fissaggio

Con protezione supplementare contro lo svitamento della vite di fissaggio e marcature, punti di piegatura e punti di taglio punzonati.

2 Produkte

Art.-Nr. 423027/S

GTIN , Zolltarifnr. (EU): , Bruttogewicht: , VPE:

Abbildungen

Weitere Information



Technische Daten

Materiale Cu / INOX
Campo di serraggio tubo Ø (d1) 60-150 mm
Campo di serraggio Td 6-10 mm
Lunghezza (l1) 494 mm
Foro Ø 10,5 mm
Riferimento norma CEI EN 62561-1

Artikel 423027/S wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 423027/S wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 423029/S

GTIN , Zolltarifnr. (EU): , Bruttogewicht: , VPE:

Abbildungen

Weitere Information



Technische Daten

Materiale INOX
Campo di serraggio tubo Ø (d1) 60-150 mm
Campo di serraggio Td 6-10 mm
Lunghezza (l1) 494 mm
Foro Ø 10,5 mm
Riferimento norma CEI EN 62561-1

Artikel 423029/S wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 423029/S wurde zum Warenkorb hinzugefügt.

Zum Warenkorb
back to top
