Unità intelligente di limitazione VCSD controllata in tensione

  • VCSD: Voltage Controlled Smart Decoupling Device
  • Protezione in caso di sovratensione transitoria, temporanea e permanente
  • Nessun influsso negativo dei dispositivi sull'anticorrosione catodica
  • Soglia di risposta regolabile per l'impiego flessibile in diverse applicazioni e condizioni d'esercizio

Details

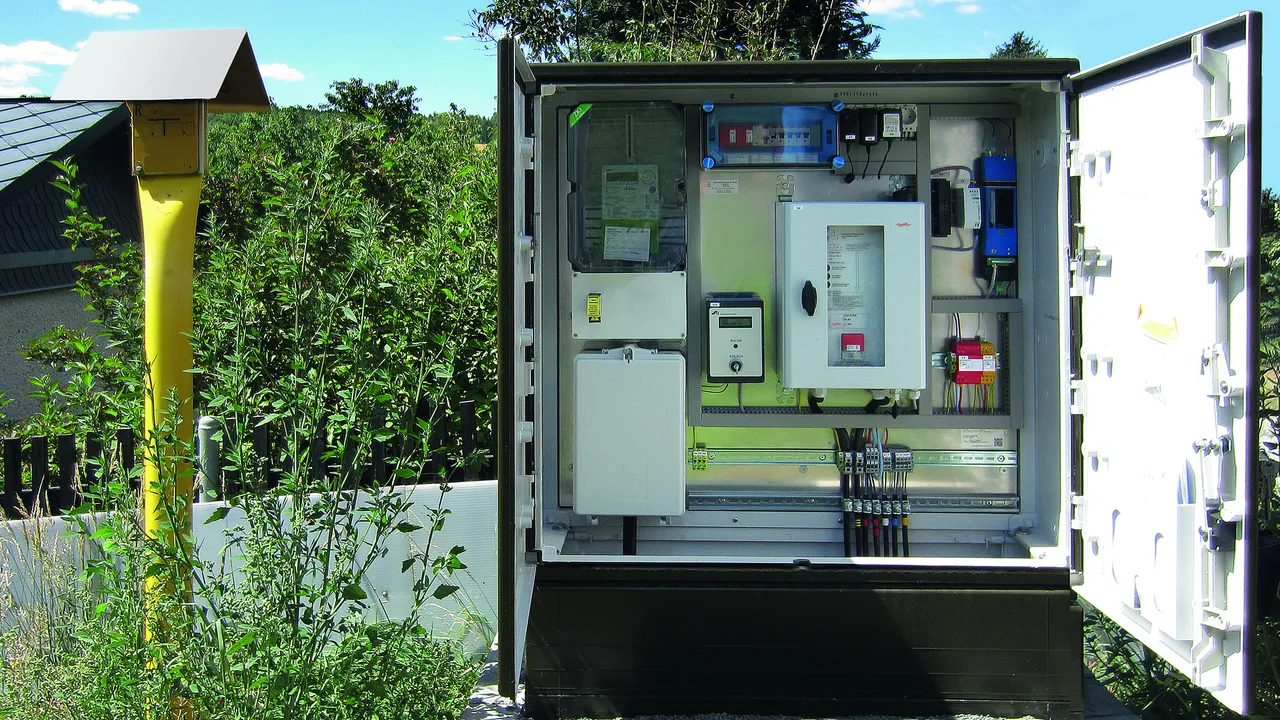

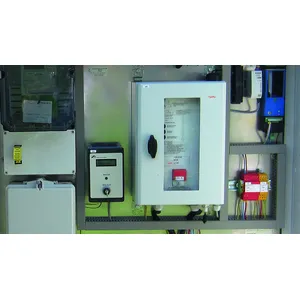

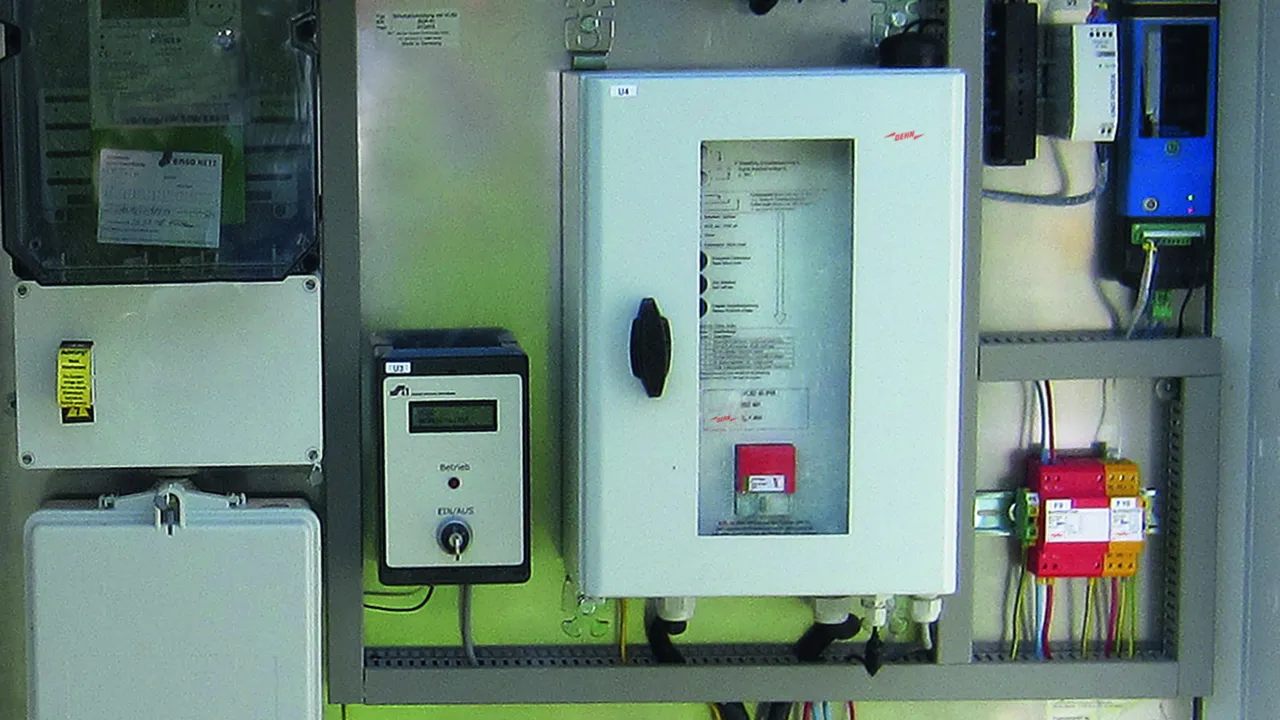

VCSD 40 IP 65 – "unità di limitazione intelligente"
lorem ipsum

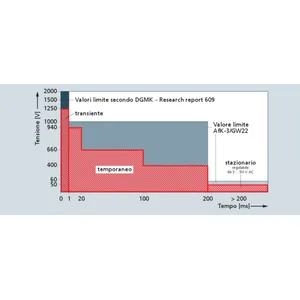

Comportamento di limitazione VCSD
lorem ipsum

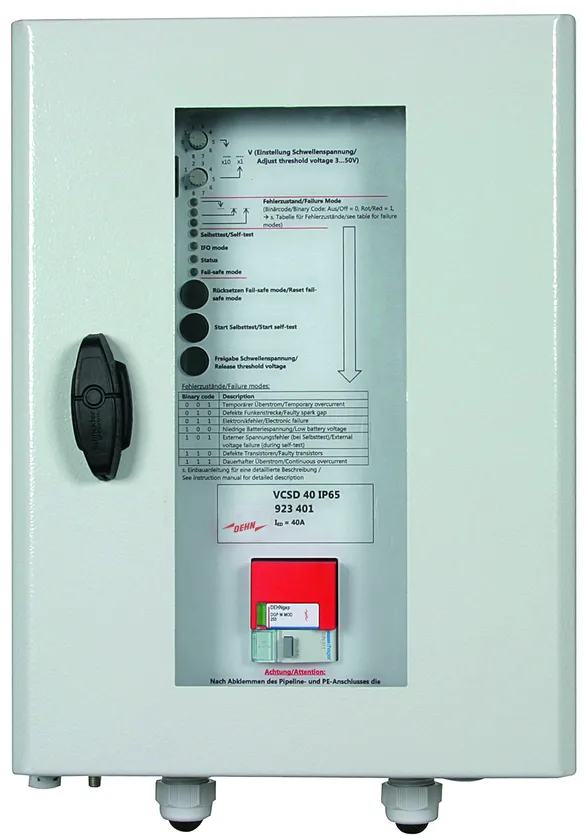

VCSD 40 IP65

Unità di limitazione controllata in tensione con soglia di risposta regolabile per l'impiego flessibile in sistemi diversi.

1 Produkt

Art.-Nr. 923401 VCSD 40 IP65

GTIN 4013364237766, Zolltarifnr. (EU): 85363030, Bruttogewicht: 13.76 kg, VPE: 1.00 pz.

Abbildungen

Weitere Information

Unità di limitazione controllata in tensione VCSD
Unità di limitazione controllata in tensione
per la protezione in caso di sovratensioni transienti, temporanee e stazionarie
Corrente di scarica transiente: (10/350 s): 100 kA
Corrente di scarica temporanea (16,7 Hz, 50 Hz, 60 Hz):
850 Aeff (fino a 200 ms)
Corrente di scarica stazionaria (16,7 Hz, 50 Hz, 60 Hz):
45 A (continua)
Tensione di limitazione transiente (fino a 1 ms): 1,25 kV
Tensione di limitazione temporanea (ACrms) (1 ... 20 ms):
940 V (1 kV secondo AfK 3)
Tensione di limitazione temporanea (ACrms) (20 ... 100 ms):
660 V (1 kV secondo AfK 3)
Tensione di limitazione temporanea (ACrms) (100 ... 200 ms):
400 V (1 kV secondo AfK 3)
Tensione di limitazione stazionaria (ACrms) (> 200 ms):
max. 60 V (regolabile 3 ... 50 V)
(Protezione delle persone secondo Afk 3/GW22)
Con ingressi/uscite digitali e analogici per il
monitoraggio e controllo a distanza

Fabbricato: DEHN
Tipo: VCSD 40 IP65
Art.: 923401
o similare.

Zertifikate



Technische Daten

Corrente di scarica transitoria (10/350 µs) 100 kA
Corrente di scarica transitoria (8/20 µs) 100 kA
Corrente di scarica temporanea (16,7 Hz, 50 Hz, 60 Hz) 850 Aeff (fino a 200 ms) *1)
Corrente di scarica temporanea (16,7 Hz, 50 Hz, 60 Hz) 500 Aeff (fino a 1s)
Corrente di scarica stazionaria (16,7 Hz, 50 Hz, 60 Hz) 45 Aeff (continua) *2)
Tensione di limitazione stazionaria (ACrms) (> 200 ms) max. 50 V (regolabile 3 ... 50 V) *3)
Grado di protezione IP 65

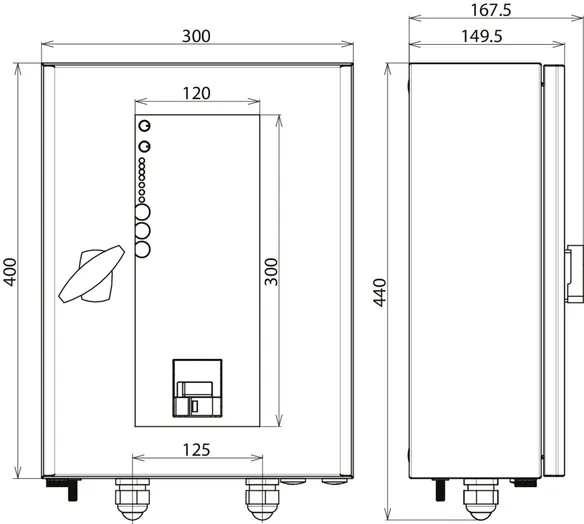

Dimensioni 400 x 300 x 150 mm
*1) Curva di derating dipendente dalla “pre-corrente” (corrente di scarica stazionaria) e dalla temperatura ambientale
*2) Curva di derating dipendente dalla temperatura ambientale; vedere le istruzioni per l’uso e il montaggio
*3) 60 V fissi in modalità disattivazione manuale con alimentazione esterna
