Accessori per il cablaggio STAK

Consente un collegamento passante, ottimale nell'ambito della compatibilità elettromagnetica, secondo CEI 64-8 parte 534

Details

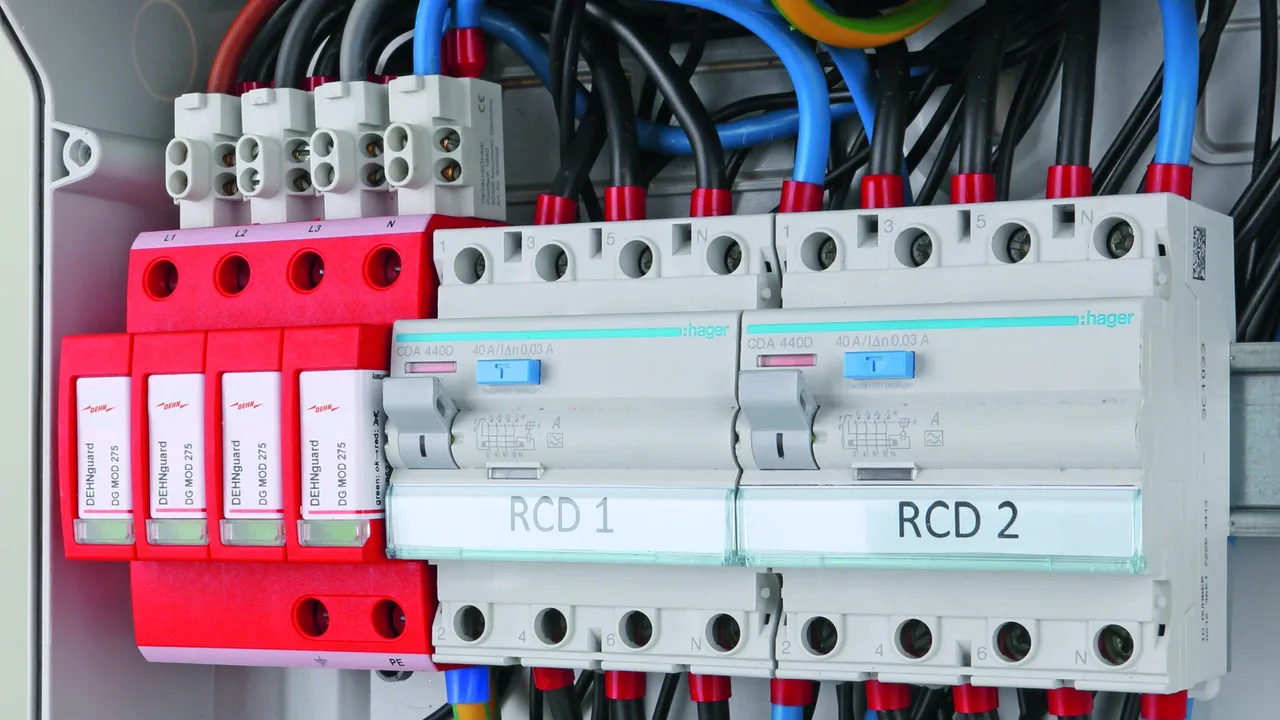

Relizzazione di un collegamento passante di scaricatori di corrente da fulmine e limitatori di sovratensione tramite STAK 2X16, ottimale nell'ambito EMC secondo CEI 64-8 parte 534.
lorem ipsum

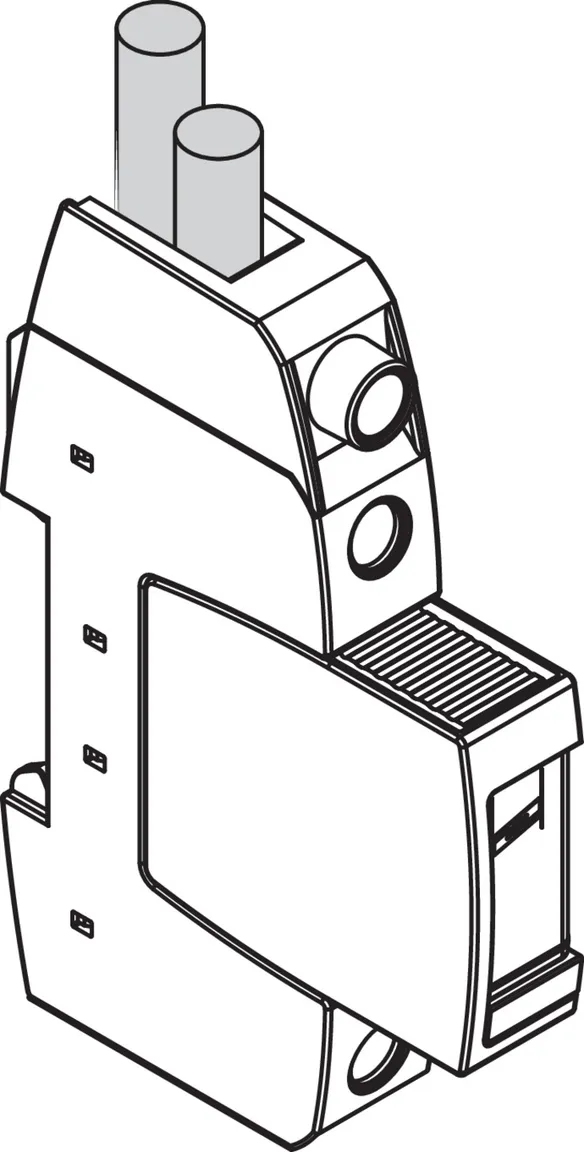

Morsetto di collegamento a perno STAK 25

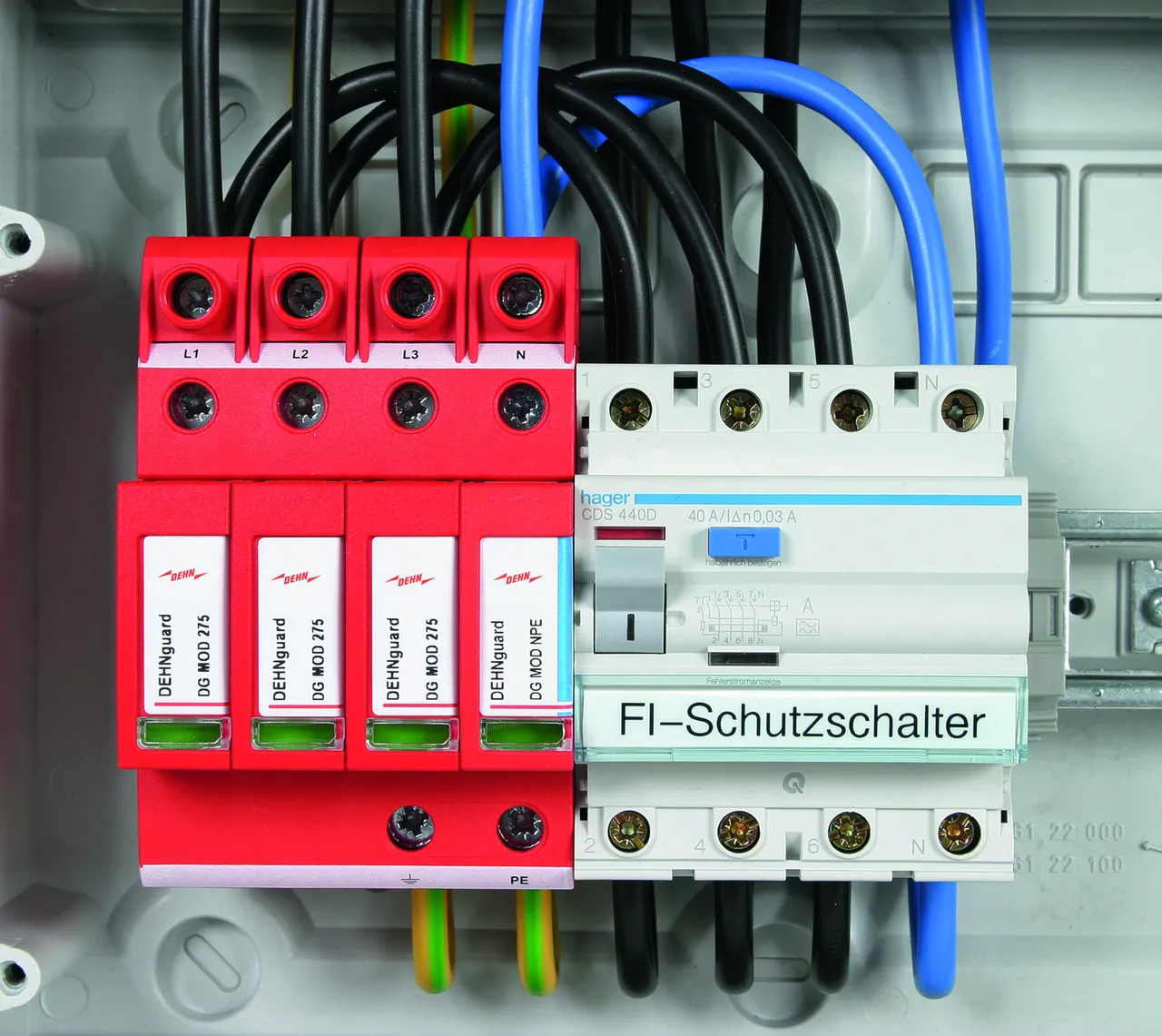

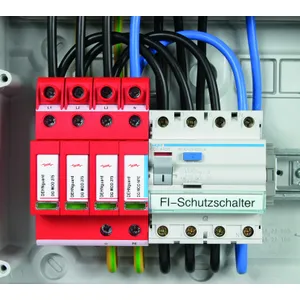

Morsetto di collegamento a perno, per la realizzazione di un collegamento passante a "V" di scaricatori per corrente di fulmine e limitatori di sovratensione, secondo CEI 64-8 parte 534 ottimale nell'ambito dell'EMC.

1 Produkt

Art.-Nr. 952589 STAK 25

GTIN 4013364132306, Zolltarifnr.: 85369010, Bruttogewicht: 17.40 g, VPE: 4.00 pz.

Abbildungen

Weitere Information

  • CAD-Daten
    • 952589.stp

      Sie müssen angemeldet sein um 952589.stp herunterzuladen.

      Login
    • 952589.igs

      Sie müssen angemeldet sein um 952589.igs herunterzuladen.

      Login
    • 952589.jt

      Sie müssen angemeldet sein um 952589.jt herunterzuladen.

      Login
    • 952589.dwg

      Sie müssen angemeldet sein um 952589.dwg herunterzuladen.

      Login
    • 952589m_E.dxf

      Sie müssen angemeldet sein um 952589m_E.dxf herunterzuladen.

      Login
    • DEHN.952589.wspak

      Sie müssen angemeldet sein um DEHN.952589.wspak herunterzuladen.

      Login
    • DEHN.952589.edz

      Sie müssen angemeldet sein um DEHN.952589.edz herunterzuladen.

      Login
Morsetto di collegamento a perno STAK 25
Morsetto di collegamento a perno STAK 25
su limitatori di sovratensione fino a 25 mm2

Fabbricato: DEHN
Tipo: STAK 25
Art.: 952589
o similare.

Zertifikate



Technische Daten

Tensione nominale AC / DC (UN ) 600 V
Tensione massima PV (UCPV) nell'applicazione del DEHNguard M YPV ... 1200 V
Corrente impulsiva di fulmine (10/350 µs) 25 kA
Corrente impulsiva nominale di scarica (8/20 µs) 50 kA
Sezione di collegamento (min.) 1,5 mm2 rigido / flessibile
Sezione di collegamento (max.) 25 mm2 semirigido / 16 mm2 flessibile
Modo di collegamento davanti

Artikel 952589 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 952589 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Morsetto di collegamento a perno STAK 3X16

Morsetto di collegamento a perno per la realizzazione di un collegamento passante ottimale nell'ambito dell'EMC secondo CEI 64-8 di scaricatori per corrente di fulmine.

1 Produkt

Art.-Nr. 900588 STAK 3X16

GTIN 4013364323933, Zolltarifnr.: 85369010, Bruttogewicht: 40.00 g, VPE: 4.00 pz.

Abbildungen

Weitere Information

  • CAD-Daten
    • 900588.stp

      Sie müssen angemeldet sein um 900588.stp herunterzuladen.

      Login
    • 900588.igs

      Sie müssen angemeldet sein um 900588.igs herunterzuladen.

      Login
    • 900588.jt

      Sie müssen angemeldet sein um 900588.jt herunterzuladen.

      Login
    • 900588.dwg

      Sie müssen angemeldet sein um 900588.dwg herunterzuladen.

      Login
    • 900588m_D.dxf

      Sie müssen angemeldet sein um 900588m_D.dxf herunterzuladen.

      Login
    • DEHN.900588.wspak

      Sie müssen angemeldet sein um DEHN.900588.wspak herunterzuladen.

      Login
    • DEHN.900588.edz

      Sie müssen angemeldet sein um DEHN.900588.edz herunterzuladen.

      Login
Morsetto di collegamento a perno STAK 3X16
Esecuzione morsetti per il collegamento a "V"
Sezione di collegamento: 3 x 16 mm2

Fabbricato: DEHN
Tipo: STAK 3X16
Art.: 900588
o similare.

Zertifikate



Technische Daten

Tensione nominale AC / DC (UN ) 690 V / 1500 V
Corrente di carico per il collegamento a V 80 A
Corrente impulsiva di fulmine (10/350 µs) 25 kA
Sezione di collegamento (min.) 1,5 mm2 rigido / flessibile
Sezione di collegamento (max.) 16 mm2 semirigido / 10 mm2 flessibile
Modo di collegamento davanti

Artikel 900588 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 900588 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

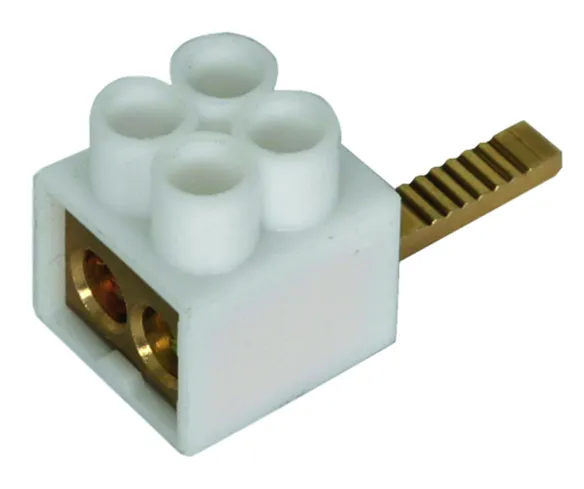

Morsetto di collegamento a perno STAK 2X16

Morsetto di collegamento a perno, per la realizzazione di un collegamento passante a "V" di scaricatori per corrente di fulmine e limitatori di sovratensione, secondo CEI 64-8 parte 534 ottimale nell'ambito dell'EMC.

1 Produkt

Art.-Nr. 900589 STAK 2X16

GTIN 4013364109339, Zolltarifnr.: 85369010, Bruttogewicht: 20.00 g, VPE: 1.00 pz.

Abbildungen

Weitere Information

Morsetto di collegamento a perno STAK 2X16
Esecuzione con morsetto doppio per il collegamento a V
Sezione di collegamento: 2 x 16 mm2

Fabbricato: DEHN
Tipo: STAK 2X16
Art.: 900589
o similare.



Technische Daten

Corrente impulsiva di fulmine (10/350 µs) 25 kA
Sezione di collegamento (min.) 2x 1,5 mm2
Sezione di collegamento (max.) 2x max. 16 mm2
Modo di collegamento davanti (morsetto doppio)
