Capicorda di messa a terra

Per il montaggio in loco con scarico della trazione integrato (nella seconda parte del morsetto).Durante il montaggio sono da rispettare i seguenti parametri:
  • togliere l'isolamento di ca. 15 mm
  • terminale secondo DIN 46228
  • coppia di serraggio della vite autobloccante ≥ 3 Nm

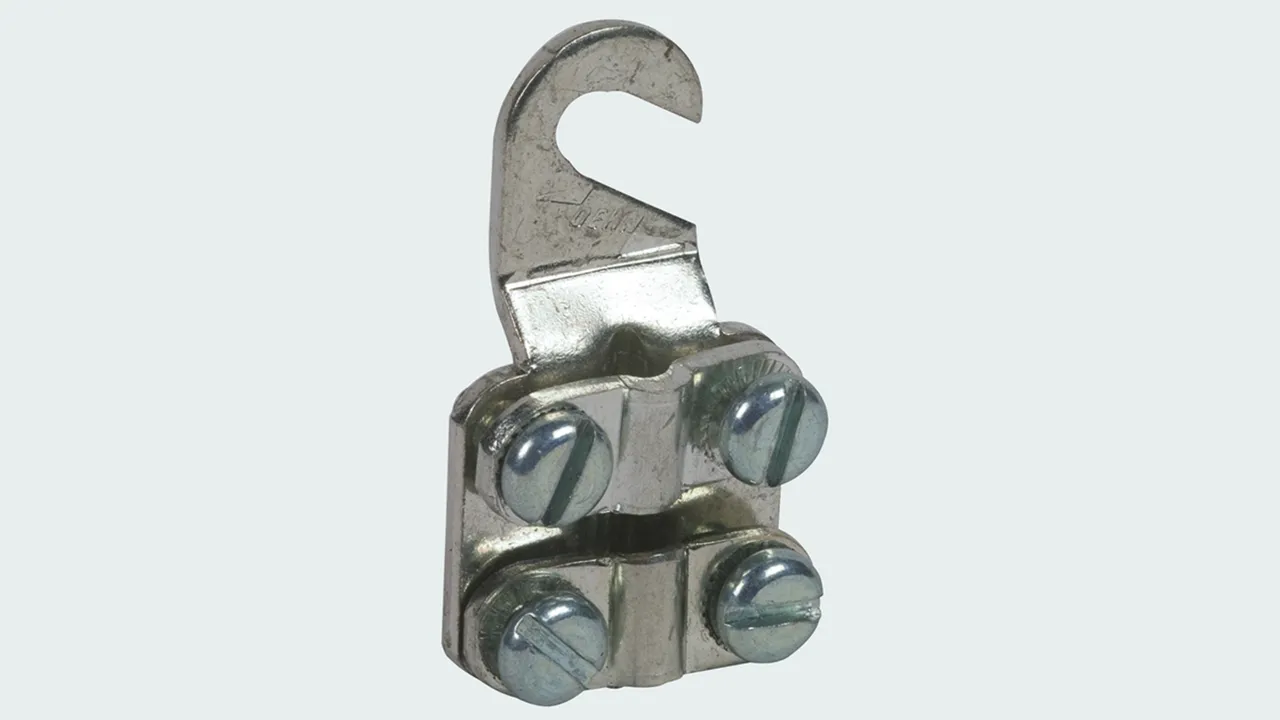

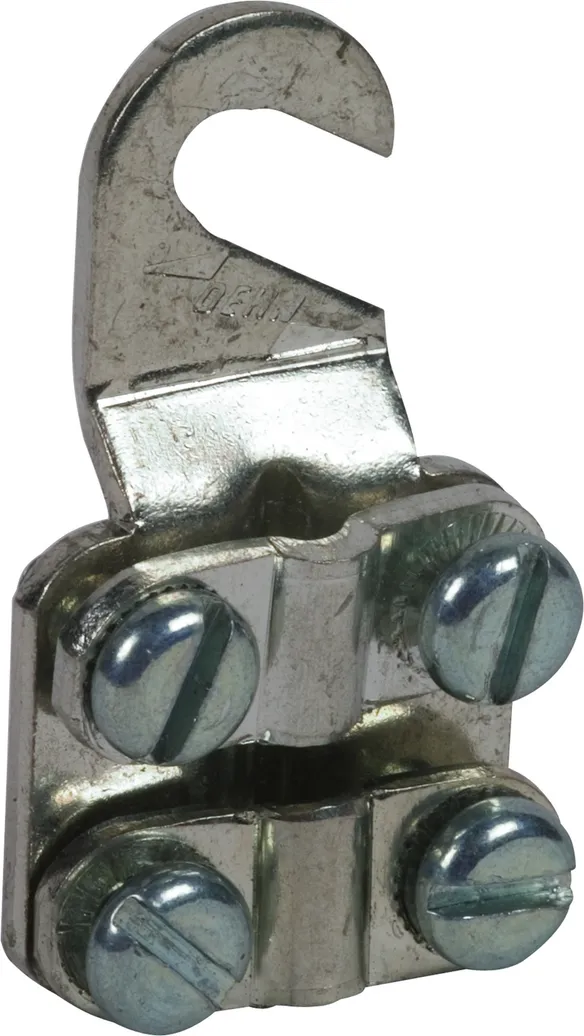

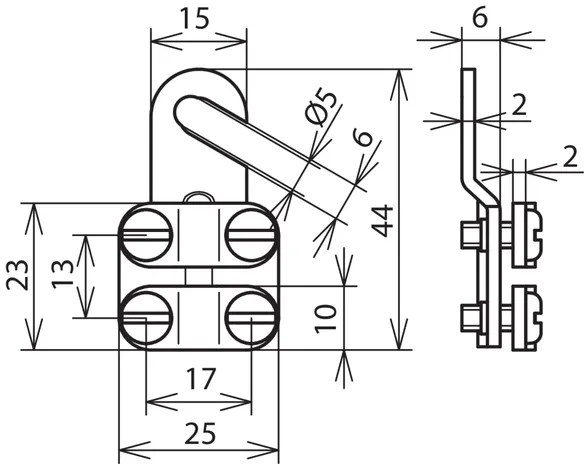

Aperto M5 / M6

1 Produkt

Art.-Nr. 444006 EKSO 5.6 AQ6 16 CUGALZN

GTIN 4013364029323, Zolltarifnr. (EU): 85369095, Bruttogewicht: 29.80 g, VPE: 100.00 pz.

Abbildungen

Weitere Information

  • CAD-Daten
    • 444006.stp

      Sie müssen angemeldet sein um 444006.stp herunterzuladen.

      Login
    • 444006.igs

      Sie müssen angemeldet sein um 444006.igs herunterzuladen.

      Login
    • 444006.jt

      Sie müssen angemeldet sein um 444006.jt herunterzuladen.

      Login
    • 444006.dwg

      Sie müssen angemeldet sein um 444006.dwg herunterzuladen.

      Login
    • 444006m_D.dxf

      Sie müssen angemeldet sein um 444006m_D.dxf herunterzuladen.

      Login
Capicorda di messa a terra aperto M5 / M6
Capicorda di messa a terra
Esecuzione aperto
Sezione cavo: 6-16 mm2
Capocorda adatto per: M5 / M6
Materiale: Cu/gal Sn

Fabbricato: DEHN
Tipo: EKSO 5.6 AQ6 16 CUGALZN
Art.: 444006
o similare.



Technische Daten

Sezione cavo 6-16 mm2
Capocorda adatto per M5 / M6
Materiale Cu /gal Sn

Artikel 444006 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 444006 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

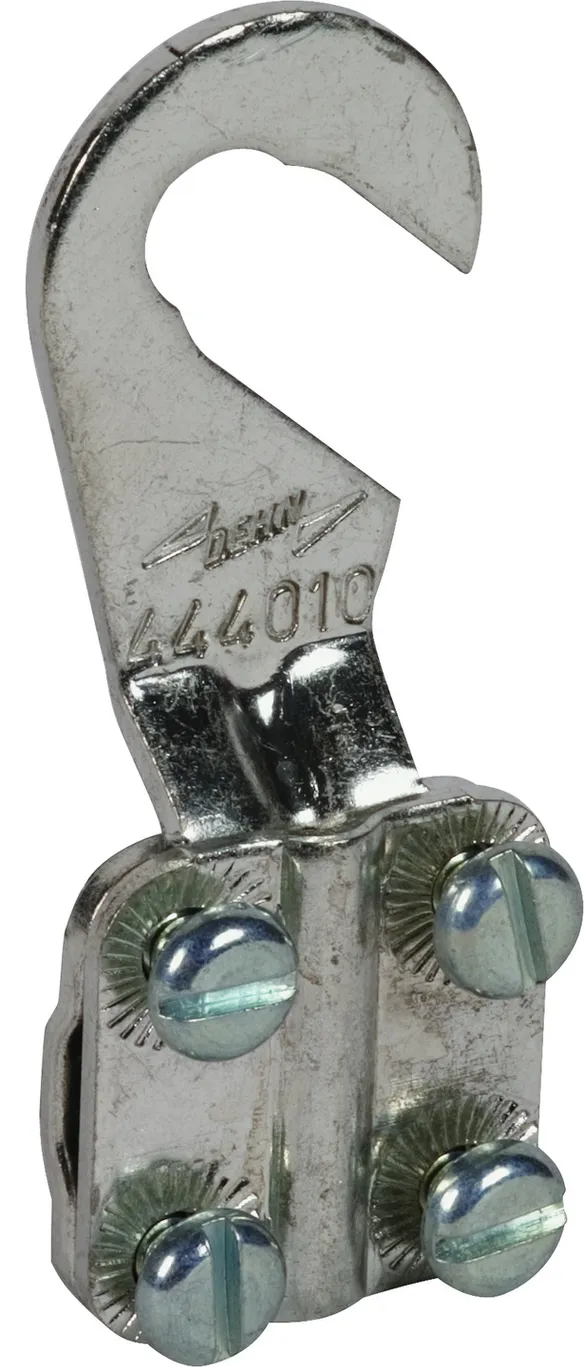

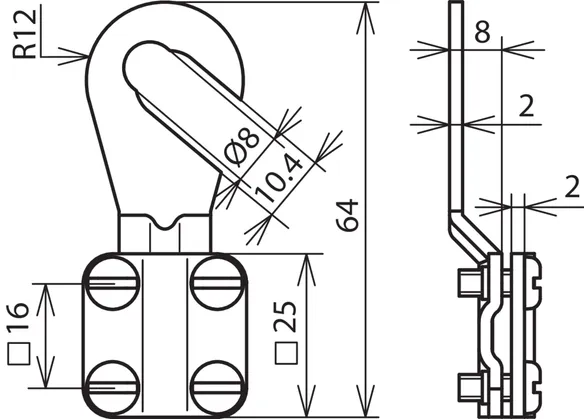

Aperto M8 / M10

1 Produkt

Art.-Nr. 444010 EKSO 8.10 AQ6 16 CUGALZN

GTIN 4013364029316, Zolltarifnr. (EU): 85369095, Bruttogewicht: 34.80 g, VPE: 100.00 pz.

Abbildungen

Weitere Information

  • CAD-Daten
    • 444010.stp

      Sie müssen angemeldet sein um 444010.stp herunterzuladen.

      Login
    • 444010.igs

      Sie müssen angemeldet sein um 444010.igs herunterzuladen.

      Login
    • 444010.jt

      Sie müssen angemeldet sein um 444010.jt herunterzuladen.

      Login
    • 444010.dwg

      Sie müssen angemeldet sein um 444010.dwg herunterzuladen.

      Login
    • 444010m_D.dxf

      Sie müssen angemeldet sein um 444010m_D.dxf herunterzuladen.

      Login
Capicorda di messa a terra aperto M8 / M10
Capicorda di messa a terra
Esecuzione aperto
Sezione cavo: 6-16 mm2
Capocorda adatto per: M8 / M10
Materiale: Cu/gal Sn

Fabbricato: DEHN
Tipo: EKSO 8.10 AQ6 16 CUGALZN
Art.: 444010
o similare.



Technische Daten

Sezione cavo 6-16 mm2
Capocorda adatto per M8 / M10
Materiale Cu /gal Sn

Artikel 444010 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 444010 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

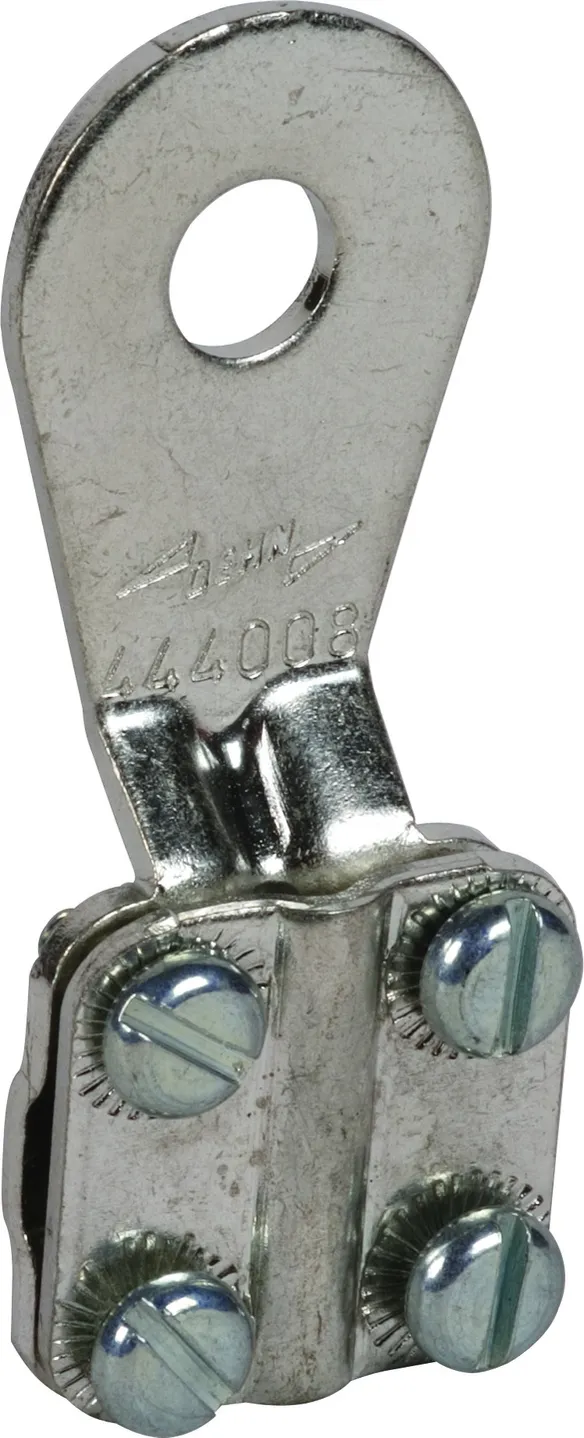

Chiuso M8

1 Produkt

Art.-Nr. 444008 EKSG 8 AQ6 16 CUGALZN

GTIN 4013364029293, Zolltarifnr. (EU): 85369095, Bruttogewicht: 37.20 g, VPE: 1.00 pz.

Abbildungen

Weitere Information

  • CAD-Daten
    • 444008.stp

      Sie müssen angemeldet sein um 444008.stp herunterzuladen.

      Login
    • 444008.igs

      Sie müssen angemeldet sein um 444008.igs herunterzuladen.

      Login
    • 444008.jt

      Sie müssen angemeldet sein um 444008.jt herunterzuladen.

      Login
    • 444008.dwg

      Sie müssen angemeldet sein um 444008.dwg herunterzuladen.

      Login
    • 444008m_D.dxf

      Sie müssen angemeldet sein um 444008m_D.dxf herunterzuladen.

      Login

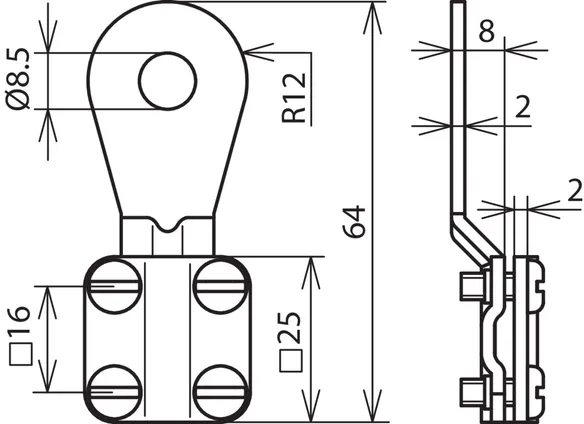

Capicorda di messa a terra chiusi M8
Capicorda di messa a terra separati
Esecuzione chiusa
Sezione cavo: 6-16 mm2
Capocorda adatto per: M8
Materiale: Cu/gal Sn

Fabbricato: DEHN
Tipo: EKSG 8 AQ6 16 CUGALZN
Art.: 444008
o similare.



Technische Daten

Sezione cavo 6-16 mm2
Capocorda adatto per M8
Materiale Cu /gal Sn

Artikel 444008 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 444008 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

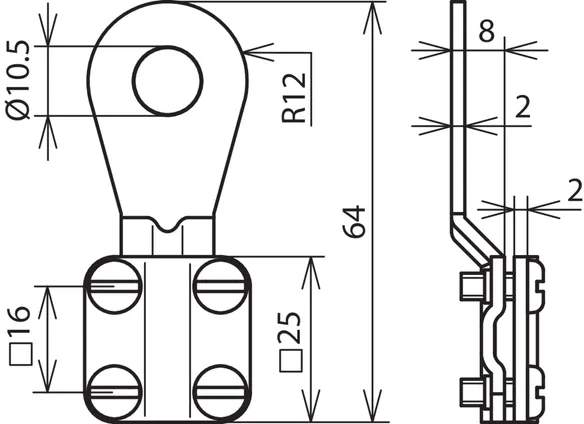

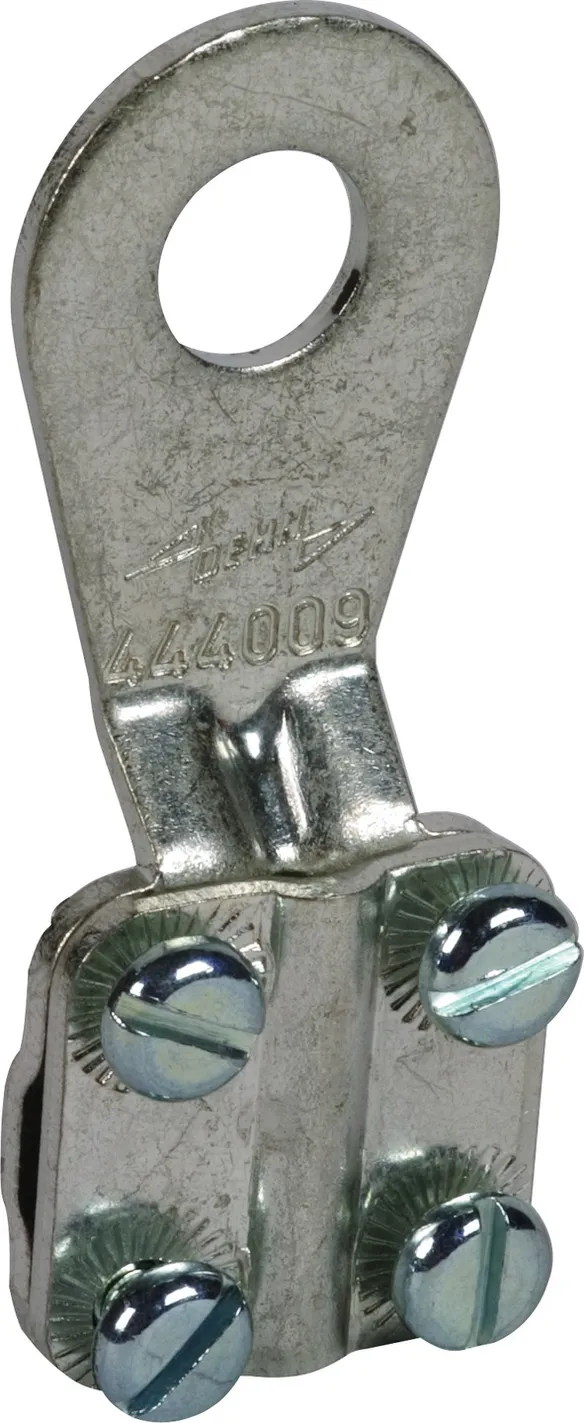

Chiuso M10

1 Produkt

Art.-Nr. 444009 EKSG 10 AQ6 16 CUGALZN

GTIN 4013364029309, Zolltarifnr. (EU): 85369095, Bruttogewicht: 36.70 g, VPE: 1.00 pz.

Abbildungen

Weitere Information

  • CAD-Daten
    • 444009.stp

      Sie müssen angemeldet sein um 444009.stp herunterzuladen.

      Login
    • 444009.igs

      Sie müssen angemeldet sein um 444009.igs herunterzuladen.

      Login
    • 444009.jt

      Sie müssen angemeldet sein um 444009.jt herunterzuladen.

      Login
    • 444009.dwg

      Sie müssen angemeldet sein um 444009.dwg herunterzuladen.

      Login
    • 444009m_D.dxf

      Sie müssen angemeldet sein um 444009m_D.dxf herunterzuladen.

      Login
Capicorda di messa a terra chiusi M10
Capicorda di messa a terra separati
Esecuzione chiusa
Sezione cavo: 6-16 mm2
Capocorda adatto per: M10
Materiale: Cu/gal Sn

Fabbricato: DEHN
Tipo: EKSG 10 AQ6 16 CUGALZN
Art.: 444009
o similare.



Technische Daten

Sezione cavo 6-16 mm2
Capocorda adatto per M10
Materiale Cu /gal Sn

Artikel 444009 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 444009 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb
