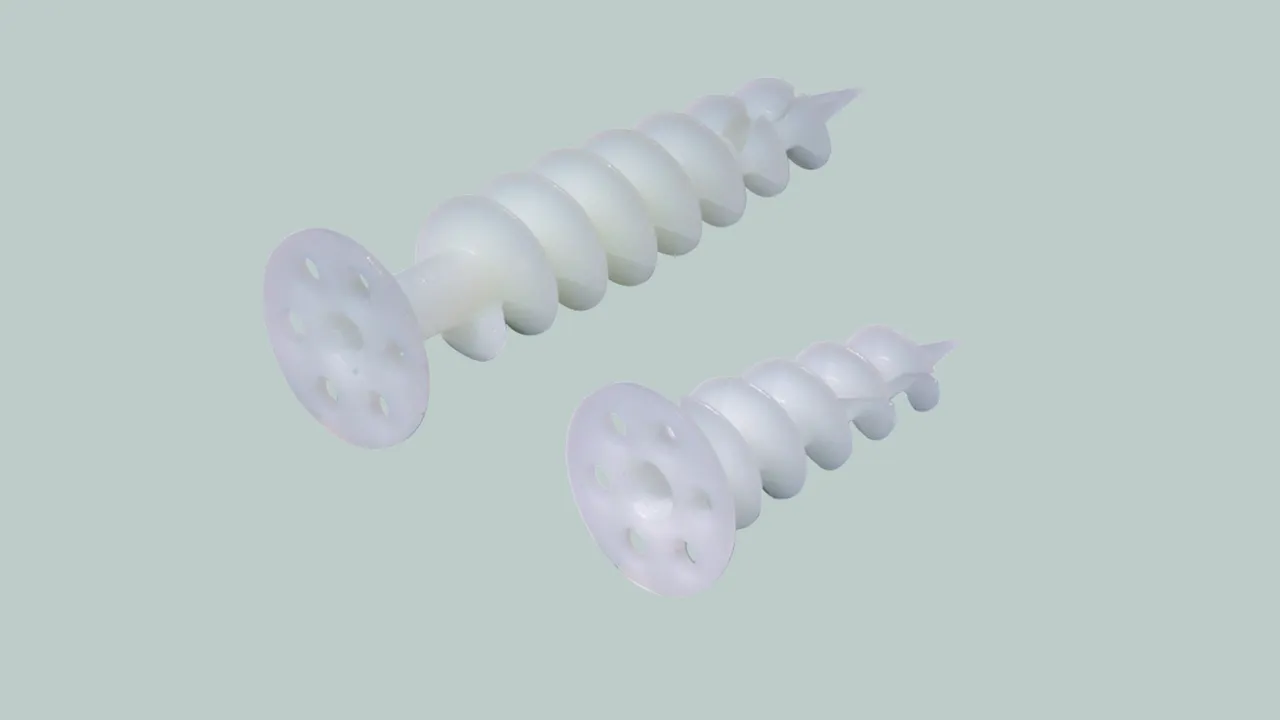

Tassello per piastra in materiale espanso

Tassello per piastra in materiale espanso per il fisssaggio di staffa portafilo, staffa per conduttrore piatto e portaasta su pareti con isolamento termico.
Fissaggio con star drive (TX40).
Montaggio con viti per legno Ø4,5 mm.

Questo tassello è adatto solo per il fissaggio di staffe portafilo se non si verificano ulteriori carichi di trazione sulla calata.

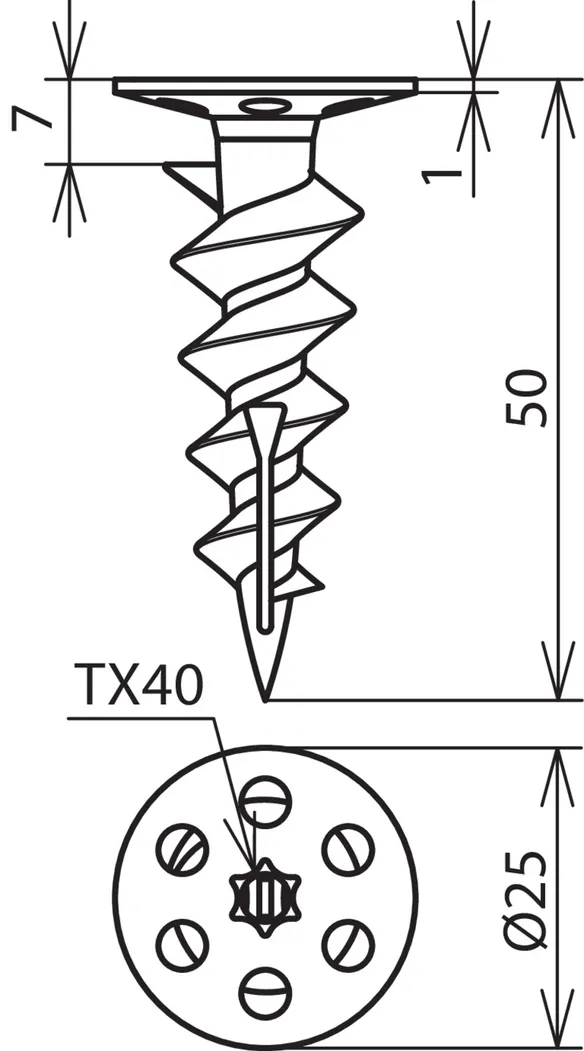

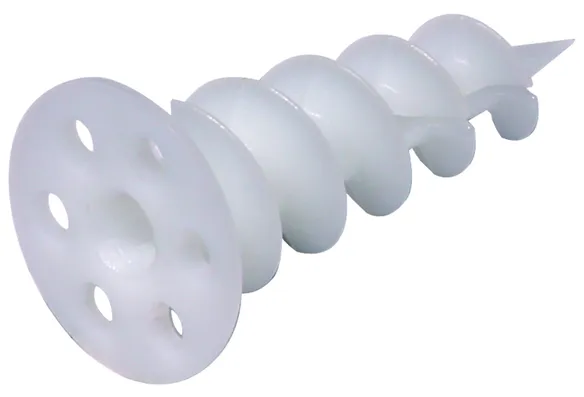

Esecuzione corta

1 Produkt

Art.-Nr. 200600 HSPD HS4.5 L50 PA

GTIN 4013364098220, Zolltarifnr. (EU): 39269097, Bruttogewicht: 5.60 g, VPE: 50.00 pz.

Abbildungen

Weitere Information

  • CAD-Daten
    • 200600.stp

      Sie müssen angemeldet sein um 200600.stp herunterzuladen.

      Login
    • 200600.igs

      Sie müssen angemeldet sein um 200600.igs herunterzuladen.

      Login
    • 200600.jt

      Sie müssen angemeldet sein um 200600.jt herunterzuladen.

      Login
    • 200600.dwg

      Sie müssen angemeldet sein um 200600.dwg herunterzuladen.

      Login
    • 200600m_D.dxf

      Sie müssen angemeldet sein um 200600m_D.dxf herunterzuladen.

      Login
Tassello per piastra in materiale espanso
Esecuzione corta
Tassello per piastra in materiale espanso per il fisssaggio di staffa portafilo, staffa per conduttrore piatto e portaasta su pareti con isolamento termico.
Fissaggio con star drive (TX40).
Montaggio con viti per legno Ø4,5 mm
Materiale: PA
Spessore materiale isolante: 60 mm
Profondità di fissaggio: 50 mm
Carico nominale polistirolo PS20: 35 N
Carico nominale espanso rigido: 60 N

Fabbricato: DEHN
Tipo: HSPD HS4.5 L50 PA
Art.: 200600
o similare.



Technische Daten

Materiale PA
Spessore materiale isolante 60 mm
Profondità di fissaggio 50 mm

Artikel 200600 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 200600 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

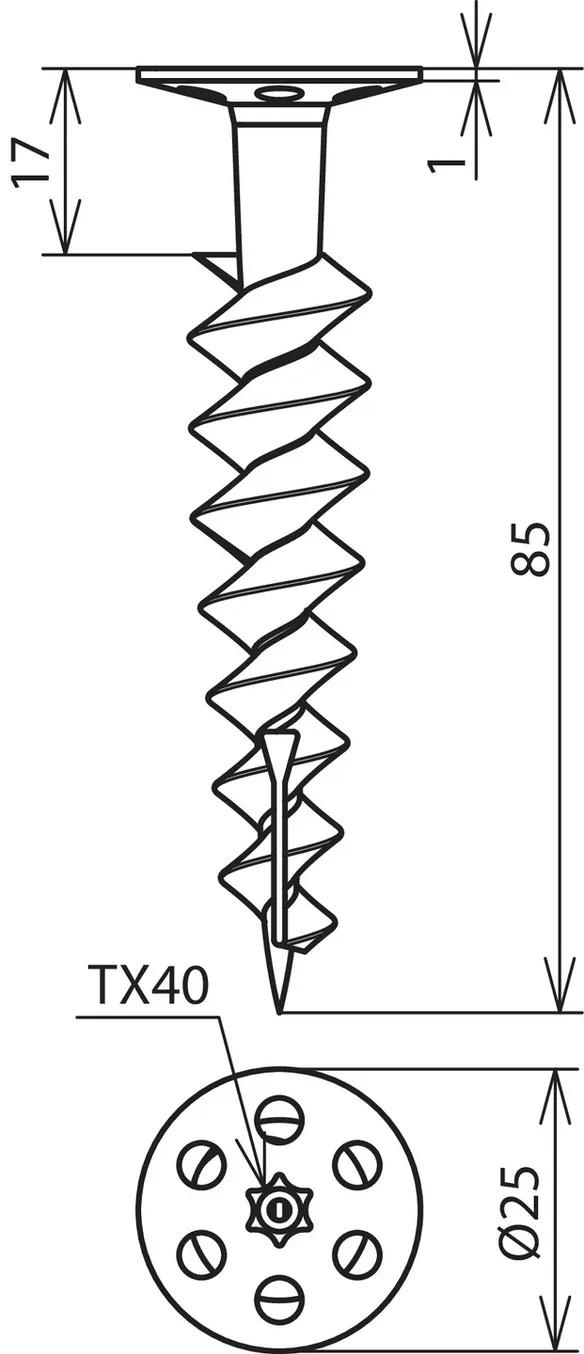

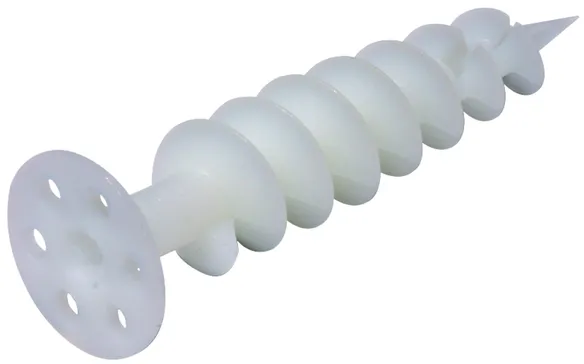

Esecuzione lunga

1 Produkt

Art.-Nr. 200601 HSPD HS4.5 L85 PA

GTIN 4013364098237, Zolltarifnr. (EU): 39269097, Bruttogewicht: 8.60 g, VPE: 50.00 pz.

Abbildungen

Weitere Information

  • CAD-Daten
    • 200601.stp

      Sie müssen angemeldet sein um 200601.stp herunterzuladen.

      Login
    • 200601.igs

      Sie müssen angemeldet sein um 200601.igs herunterzuladen.

      Login
    • 200601.jt

      Sie müssen angemeldet sein um 200601.jt herunterzuladen.

      Login
    • 200601.dwg

      Sie müssen angemeldet sein um 200601.dwg herunterzuladen.

      Login
    • 200601m_D.dxf

      Sie müssen angemeldet sein um 200601m_D.dxf herunterzuladen.

      Login
Tassello per piastra in materiale espanso
Esecuzione lunga
Tassello per piastra in materiale espanso per il fisssaggio di staffa portafilo, staffa per conduttrore piatto e portaasta su pareti con isolamento termico.
Fissaggio con star drive (TX40).
Montaggio con viti per legno Ø4,5 mm
Materiale: PA
Spessore materiale isolante: 100 mm
Profondità di fissaggio: 85 mm
Carico nominale polistirolo PS20: 60 N
Carico nominale espanso rigido: 85 N

Fabbricato: DEHN
Tipo: HSPD HS4.5 L85 PA
Art.: 200601
o similare.



Technische Daten

Materiale PA
Spessore materiale isolante 100 mm
Profondità di fissaggio 85 mm

Artikel 200601 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 200601 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb
