Elementi di connessione lato terra per quadri elettrici e linee aeree

  • Per la connessione sul lato terra a punti fissi a sfera, perni di connessione a “T”, conduttori tondi e piatti, pezzi di collegamento e profili piatti
  • Con elevato campo di serraggio fino a 40 mm
  • Esecuzione PK1 ovvero PK2, dispositivo antirotazione
  • Dispositivi di messa a terra ed in corto circuito possono essere assemblati online tramite il configuratore EuK

Details

lorem ipsum
Morsetto di messa a terra a fresatura su palo in acciaio laccato.
lorem ipsum

Pinza di terra universale, con vite ad alette

2 Produkte

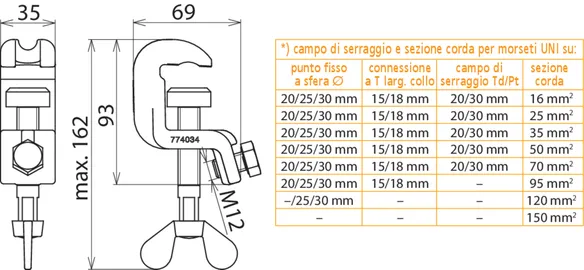

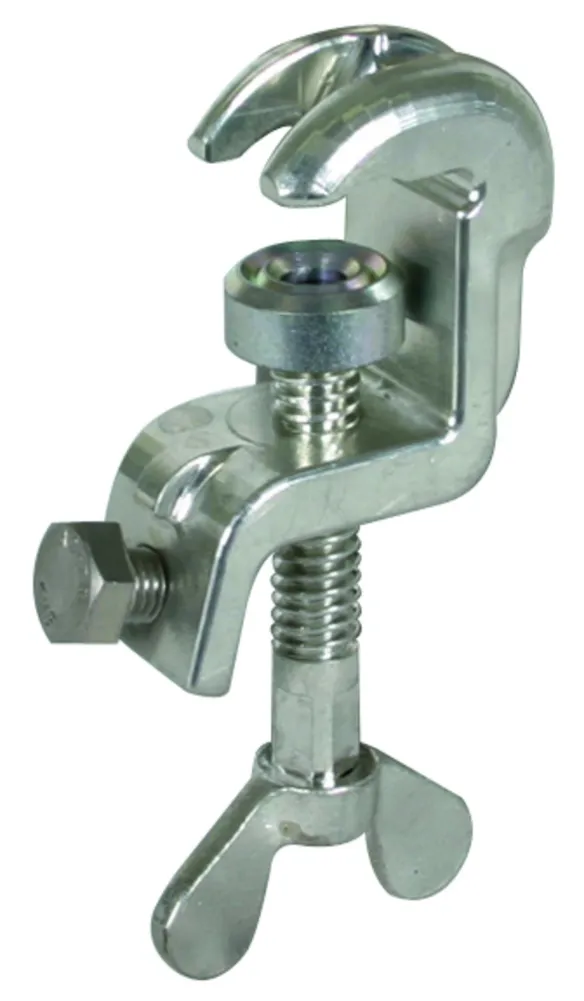

Art.-Nr. 774034 UEK 25 FS

GTIN 4013364114586, Zolltarifnr. (EU): 85359000, Bruttogewicht: 661.60 g, VPE: 1.00 pz.

Abbildungen

Weitere Information

  • CAD-Daten
    • 774034.stp

      Sie müssen angemeldet sein um 774034.stp herunterzuladen.

      Login
    • 774034.igs

      Sie müssen angemeldet sein um 774034.igs herunterzuladen.

      Login
    • 774034.jt

      Sie müssen angemeldet sein um 774034.jt herunterzuladen.

      Login
    • 774034.dwg

      Sie müssen angemeldet sein um 774034.dwg herunterzuladen.

      Login
    • 774034m_D.dxf

      Sie müssen angemeldet sein um 774034m_D.dxf herunterzuladen.

      Login



Technische Daten

Per punto fisso Ø 20 / 25 mm
Campo di serraggio per perno a T 15 mm
Campo di serraggio Pt / Td 20 mm
Antirotazione PK1
Per sezione corda Cu 16 ... 120*) mm2
Corrente di corto circuito max. Icc 0,5 s 33,5 kA
Corrente di corto circuito max. Icc 0,5 s 23,7 kA

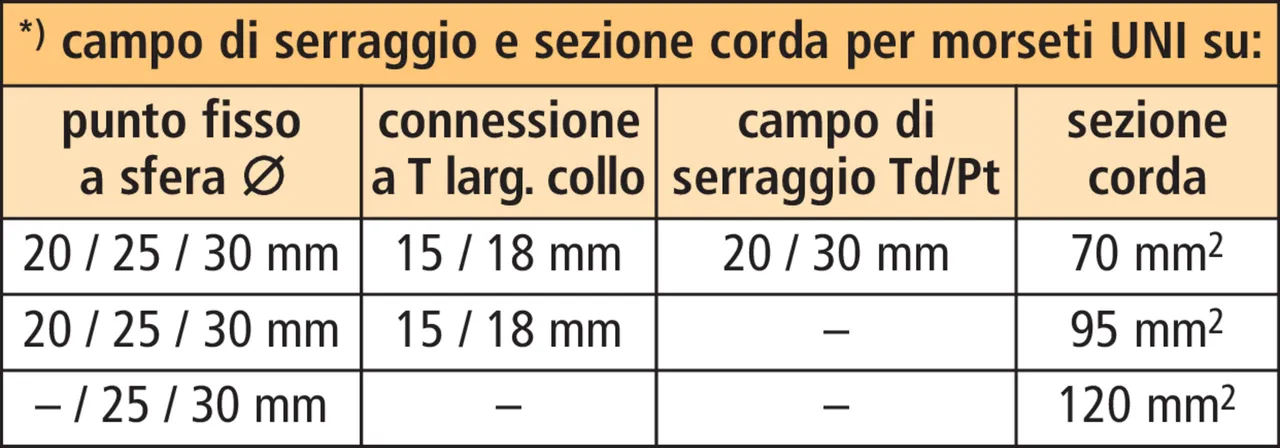

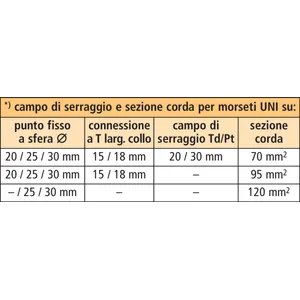

*) vedi tabella campo di serraggio e sezione corda per pinze universali

Artikel 774034 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 774034 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

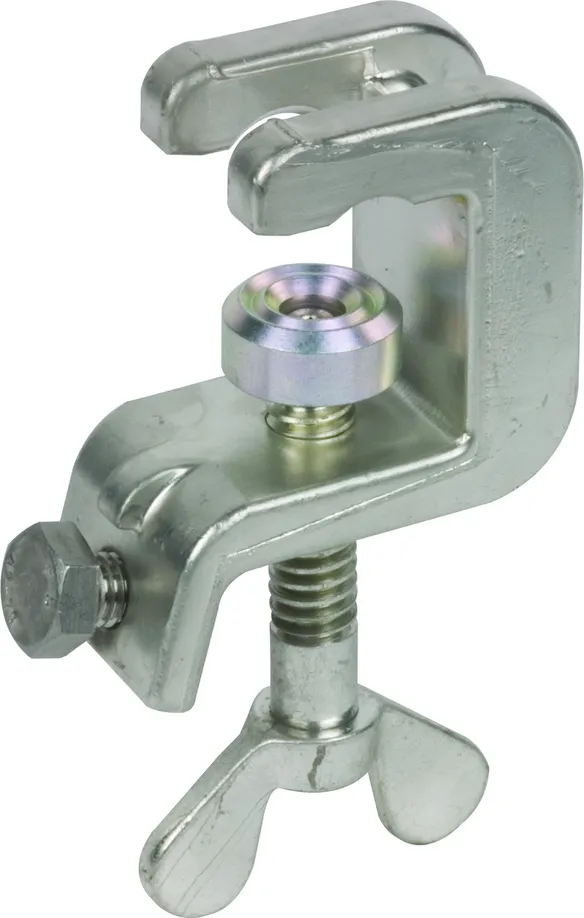

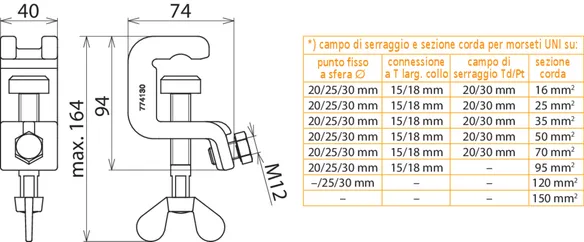

Art.-Nr. 774130 UEK 30 FS

GTIN 4013364057739, Zolltarifnr. (EU): 85359000, Bruttogewicht: 780.00 g, VPE: 1.00 pz.

Abbildungen

Weitere Information



Technische Daten

Per punto fisso Ø 25 / 30 mm
Campo di serraggio per perno a T 18 mm
Campo di serraggio Pt / Td 30 mm
Antirotazione PK1
Per sezione corda Cu 16 ... 120*) mm2
Corrente di corto circuito max. Icc 0,5 s 33,5 kA
Corrente di corto circuito max. Icc 0,5 s 23,7 kA
*) vedi tabella campo di serraggio e sezione corda per pinze universali

Artikel 774130 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 774130 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Pinza di terra universale, con manico isolato

2 Produkte

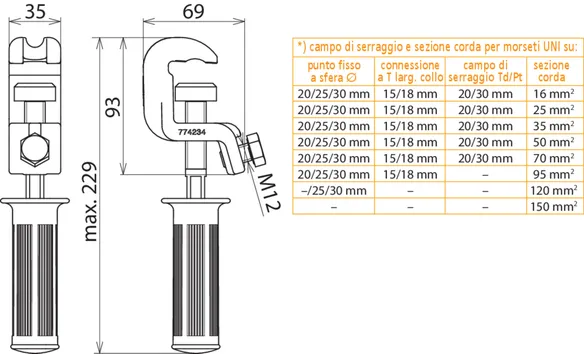

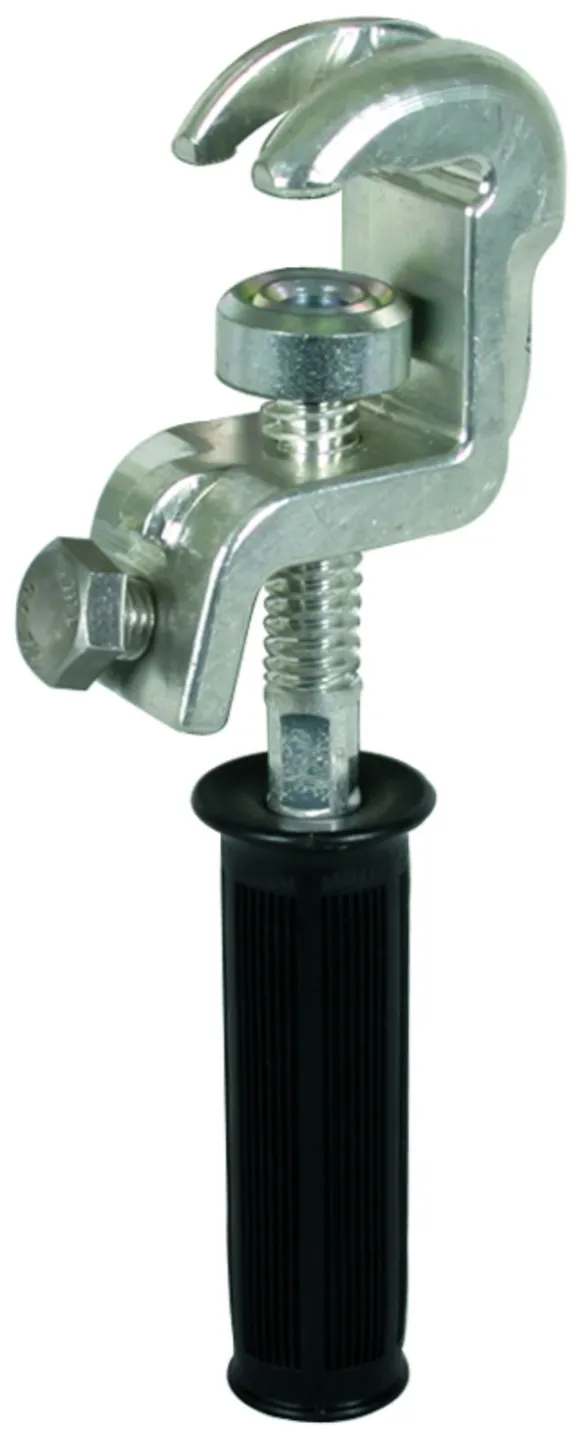

Art.-Nr. 774234 UEK 25 HG

GTIN 4013364114593, Zolltarifnr. (EU): 85359000, Bruttogewicht: 771.60 g, VPE: 1.00 pz.

Abbildungen

Weitere Information

  • CAD-Daten
    • 774234.stp

      Sie müssen angemeldet sein um 774234.stp herunterzuladen.

      Login
    • 774234.igs

      Sie müssen angemeldet sein um 774234.igs herunterzuladen.

      Login
    • 774234.jt

      Sie müssen angemeldet sein um 774234.jt herunterzuladen.

      Login
    • 774234.dwg

      Sie müssen angemeldet sein um 774234.dwg herunterzuladen.

      Login
    • 774234m_D.dxf

      Sie müssen angemeldet sein um 774234m_D.dxf herunterzuladen.

      Login



Technische Daten

Per punto fisso Ø 20 / 25 mm
Campo di serraggio per perno a T 15 mm
Campo di serraggio Pt / Td 20 mm
Antirotazione PK1
Per sezione corda Cu 16 ... 120*) mm2
Corrente di corto circuito max. Icc 0,5 s 33,5 kA
Corrente di corto circuito max. Icc 0,5 s 23,7 kA
*) vedi tabella campo di serraggio e sezione corda per pinze universali

Artikel 774234 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 774234 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

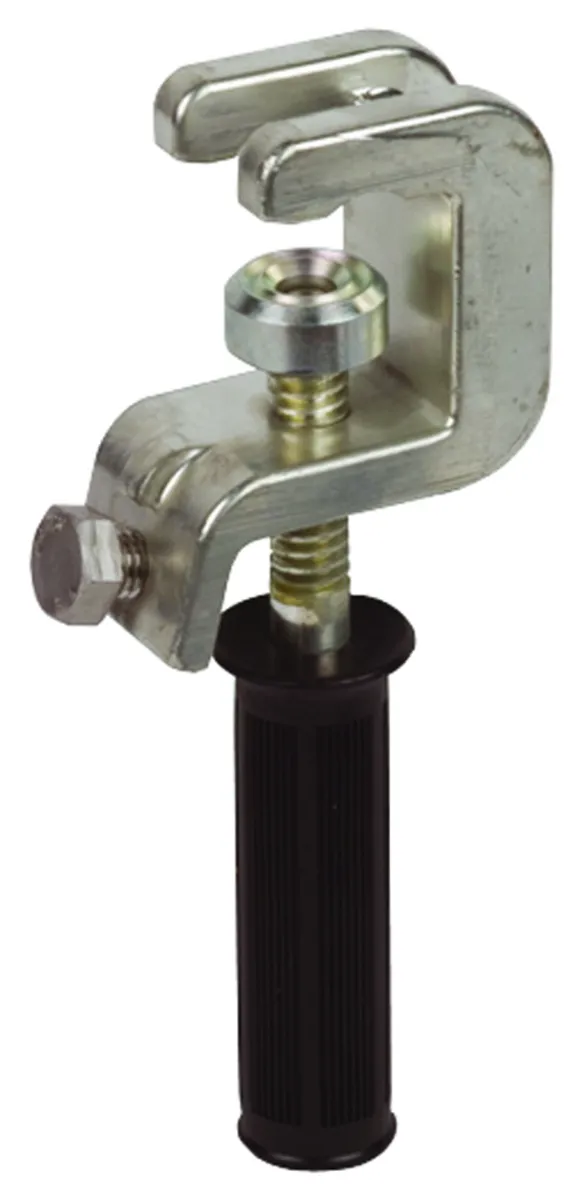

Art.-Nr. 774330 UEK 30 HG

GTIN 4013364057715, Zolltarifnr. (EU): 85359000, Bruttogewicht: 941.00 g, VPE: 1.00 pz.

Abbildungen

Weitere Information



Technische Daten

Per punto fisso Ø 25 / 30 mm
Campo di serraggio per perno a T 18 mm
Campo di serraggio Pt / Td 30 mm
Antirotazione PK1
Per sezione corda Cu 16 ... 120*) mm2
Corrente di corto circuito max. Icc 0,5 s 33,5 kA
Corrente di corto circuito max. Icc 0,5 s 23,7 kA
*) vedi tabella campo di serraggio e sezione corda per pinze universali

Artikel 774330 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 774330 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Pinza di terra universale, con barretta di rotazione

2 Produkte

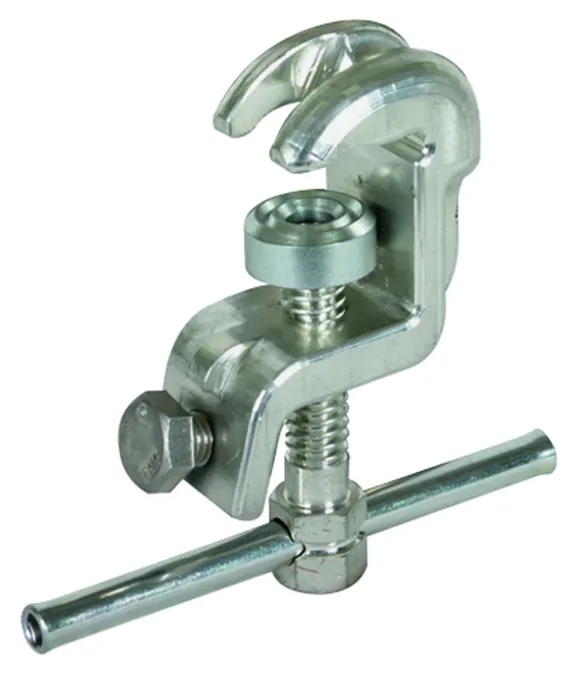

Art.-Nr. 774434 UEK 25 SKN

GTIN 4013364114609, Zolltarifnr. (EU): 85359000, Bruttogewicht: 712.00 g, VPE: 1.00 pz.

Abbildungen

Weitere Information



Technische Daten

Per punto fisso Ø 20 / 25 mm
Campo di serraggio per perno a T 15 mm
Campo di serraggio Pt / Td 20 mm
Antirotazione PK1
Per sezione corda Cu 16 ... 120*) mm2
Corrente di corto circuito max. Icc 0,5 s 33,5 kA
Corrente di corto circuito max. Icc 0,5 s 23,7 kA
*) vedi tabella campo di serraggio e sezione corda per pinze universali

Artikel 774434 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 774434 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 774530 UEK 30 SKN

GTIN 4013364057746, Zolltarifnr. (EU): 85359000, Bruttogewicht: 700.00 g, VPE: 1.00 pz.

Abbildungen

Weitere Information



Technische Daten

Per punto fisso Ø 30 mm
Campo di serraggio per perno a T 18 mm
Campo di serraggio Pt / Td 30 mm
Antirotazione PK1
Per sezione corda Cu 16 ... 120*) mm2
Corrente di corto circuito max. Icc 0,5 s 33,5 kA
Corrente di corto circuito max. Icc 0,5 s 23,7 kA
*) vedi tabella campo di serraggio e sezione corda per pinze universali

Artikel 774530 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 774530 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Pinza per punti fissi a sfera, fissa con vite ad alette

2 Produkte

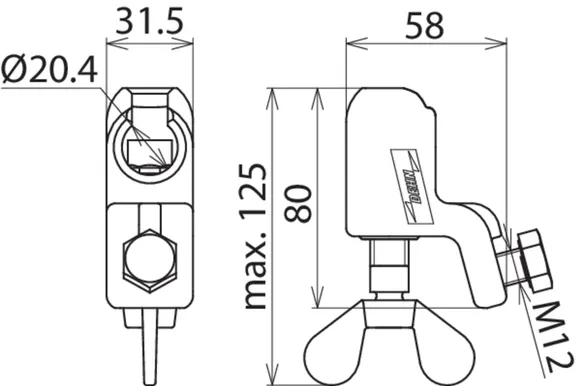

Art.-Nr. 772312 KKH 20 FS

GTIN 4013364054431, Zolltarifnr. (EU): 85359000, Bruttogewicht: 480.00 g, VPE: 1.00 pz.

Abbildungen

Weitere Information



Technische Daten

Per punto fisso Ø 20 mm
Antirotazione PK1
Per sezione corda Cu 16 ... 120 mm2
Corrente di corto circuito max. Icc 0,5 s 33,5 kA
Corrente di corto circuito max. Icc 0,5 s 23,7 kA

Artikel 772312 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 772312 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

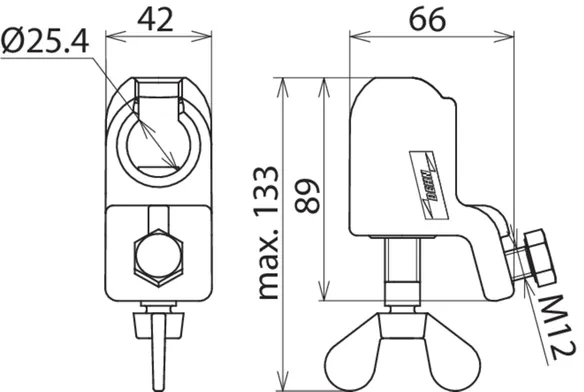

Art.-Nr. 772322 KKH 25 FS

GTIN 4013364054455, Zolltarifnr. (EU): 85359000, Bruttogewicht: 747.00 g, VPE: 1.00 pz.

Abbildungen

Weitere Information



Technische Daten

Per punto fisso Ø 25 mm
Antirotazione PK1
Per sezione corda Cu 16 ... 150 mm2
Corrente di corto circuito max. Icc 0,5 s 42,0 kA
Corrente di corto circuito max. Icc 0,5 s 29,6 kA

Artikel 772322 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 772322 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Pinza per punti fissi a sfera, fissa con manico isolato

2 Produkte

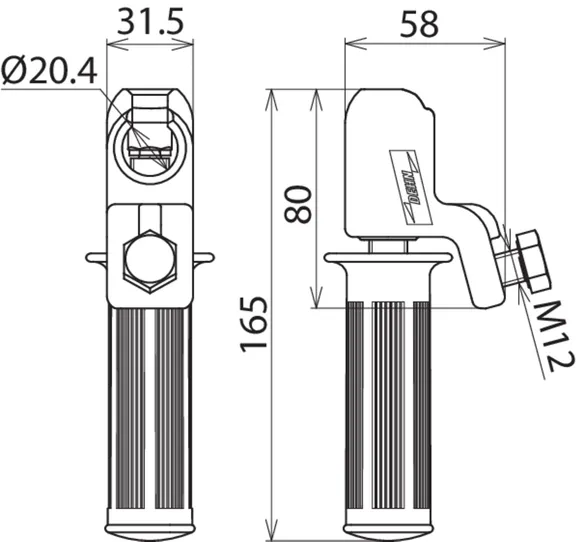

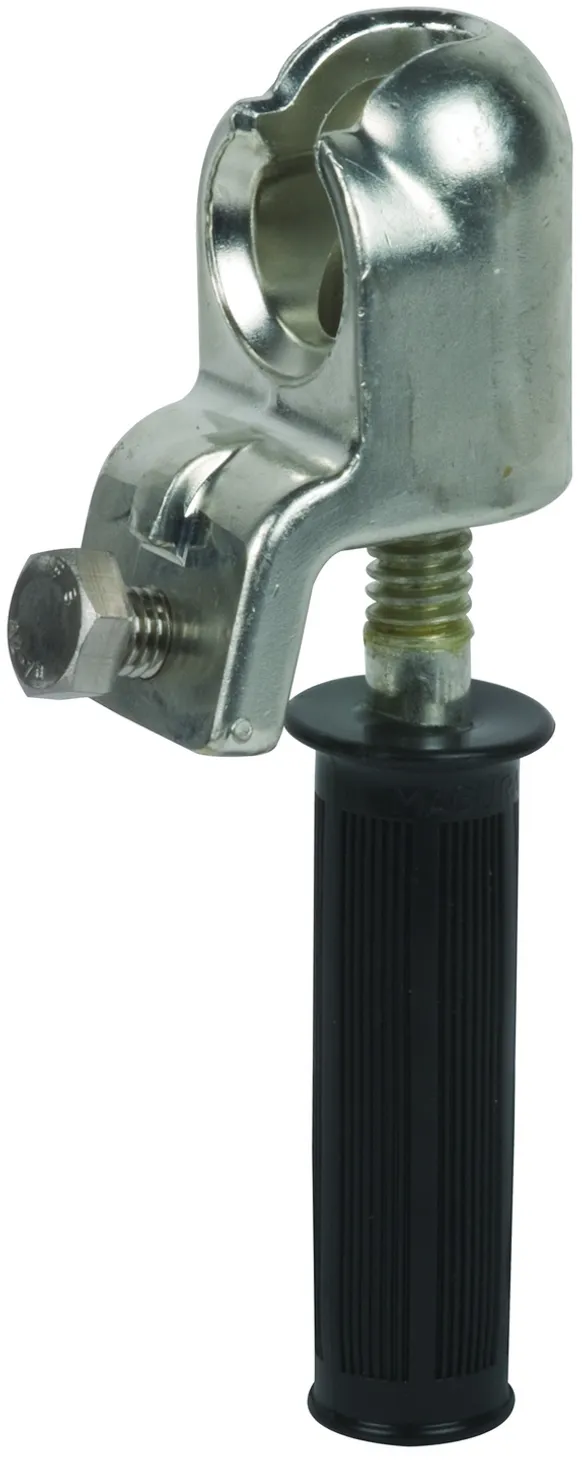

Art.-Nr. 772313 KKH 20 HG

GTIN 4013364054448, Zolltarifnr. (EU): 85359000, Bruttogewicht: 400.00 g, VPE: 1.00 pz.

Abbildungen

Weitere Information

  • CAD-Daten
    • 772313.stp

      Sie müssen angemeldet sein um 772313.stp herunterzuladen.

      Login
    • 772313.igs

      Sie müssen angemeldet sein um 772313.igs herunterzuladen.

      Login
    • 772313.jt

      Sie müssen angemeldet sein um 772313.jt herunterzuladen.

      Login
    • 772313.dwg

      Sie müssen angemeldet sein um 772313.dwg herunterzuladen.

      Login
    • 772313m_D.dxf

      Sie müssen angemeldet sein um 772313m_D.dxf herunterzuladen.

      Login



Technische Daten

Per punto fisso Ø 20 mm
Antirotazione PK1
Per sezione corda Cu 16 ... 120 mm2
Corrente di corto circuito max. Icc 0,5 s 33,5 kA
Corrente di corto circuito max. Icc 0,5 s 23,7 kA

Artikel 772313 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 772313 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

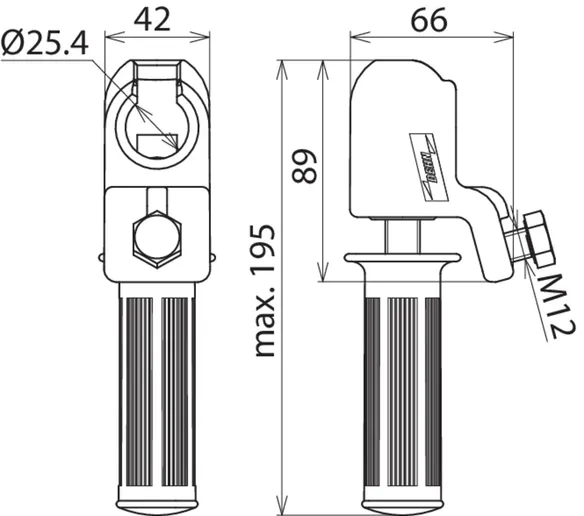

Art.-Nr. 772323 KKH 25 HG

GTIN 4013364054462, Zolltarifnr. (EU): 85359000, Bruttogewicht: 876.00 g, VPE: 1.00 pz.

Abbildungen

Weitere Information

  • CAD-Daten
    • 772323.stp

      Sie müssen angemeldet sein um 772323.stp herunterzuladen.

      Login
    • 772323.igs

      Sie müssen angemeldet sein um 772323.igs herunterzuladen.

      Login
    • 772323.jt

      Sie müssen angemeldet sein um 772323.jt herunterzuladen.

      Login
    • 772323.dwg

      Sie müssen angemeldet sein um 772323.dwg herunterzuladen.

      Login
    • 772323m_D.dxf

      Sie müssen angemeldet sein um 772323m_D.dxf herunterzuladen.

      Login



Technische Daten

Per punto fisso Ø 25 mm
Antirotazione PK1
Per sezione corda Cu 16 ... 150 mm2
Corrente di corto circuito max. Icc 0,5 s 42,0 kA
Corrente di corto circuito max. Icc 0,5 s 29,6 kA

Artikel 772323 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 772323 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

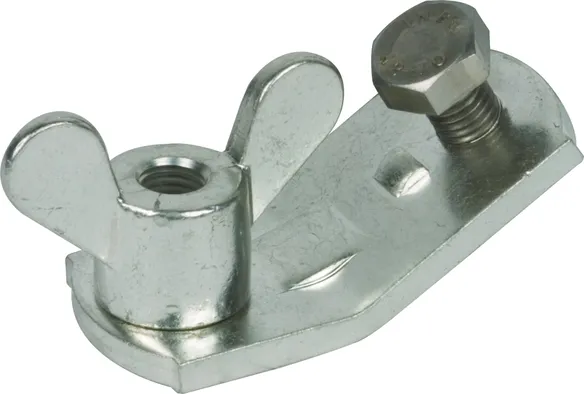

Elemento di connessione di terra con galletto

2 Produkte

Art.-Nr. 775621 EAS EK FM 12

GTIN 4013364102545, Zolltarifnr. (EU): 85359000, Bruttogewicht: 311.00 g, VPE: 1.00 pz.

Abbildungen

Weitere Information

  • CAD-Daten
    • 775621.stp

      Sie müssen angemeldet sein um 775621.stp herunterzuladen.

      Login
    • 775621.igs

      Sie müssen angemeldet sein um 775621.igs herunterzuladen.

      Login
    • 775621.jt

      Sie müssen angemeldet sein um 775621.jt herunterzuladen.

      Login
    • 775621.dwg

      Sie müssen angemeldet sein um 775621.dwg herunterzuladen.

      Login
    • 775621m_D.dxf

      Sie müssen angemeldet sein um 775621m_D.dxf herunterzuladen.

      Login



Technische Daten

Dimensioni M12
Antirotazione PK1
Per sezione corda Cu 16 ... 150 mm2
Corrente di corto circuito max. Icc 0,5 s 42,0 kA
Corrente di corto circuito max. Icc 0,5 s 29,6 kA

Artikel 775621 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 775621 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

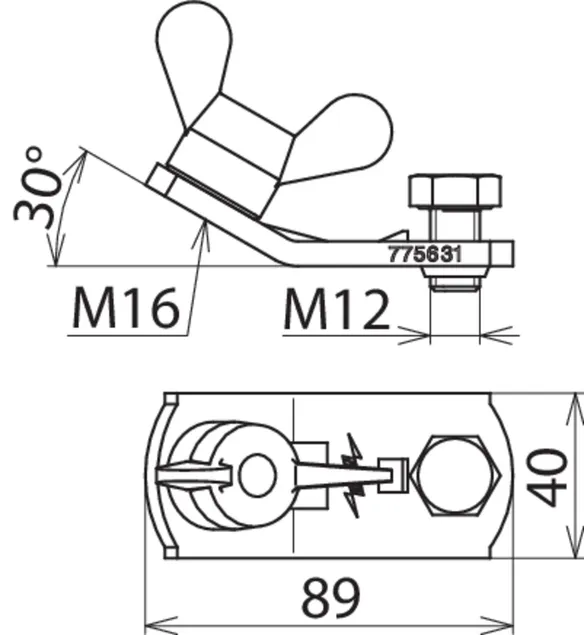

Art.-Nr. 775631 EAS EK FM 16

GTIN 4013364102552, Zolltarifnr. (EU): 85359000, Bruttogewicht: 290.00 g, VPE: 1.00 pz.

Abbildungen

Weitere Information



Technische Daten

Dimensioni M16
Antirotazione PK1
Per sezione corda Cu 16 ... 150 mm2
Corrente di corto circuito max. Icc 0,5 s 42,0 kA
Corrente di corto circuito max. Icc 0,5 s 29,6 kA

Artikel 775631 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 775631 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Elemento di connessione di terra con vite ad alette

2 Produkte

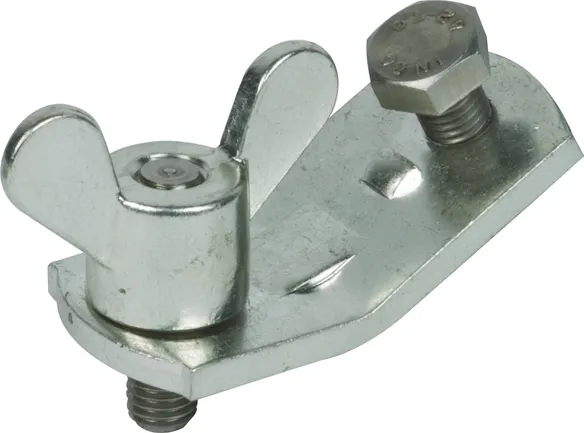

Art.-Nr. 775626 EAS EK FS 12

GTIN 4013364102569, Zolltarifnr. (EU): 85359000, Bruttogewicht: 343.00 g, VPE: 1.00 pz.

Abbildungen

Weitere Information



Technische Daten

Dimensioni M12 x 15 mm
Antirotazione PK1
Per sezione corda Cu 16 ... 150 mm2
Corrente di corto circuito max. Icc 0,5 s 42,0 kA
Corrente di corto circuito max. Icc 0,5 s 29,6 kA

Artikel 775626 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 775626 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

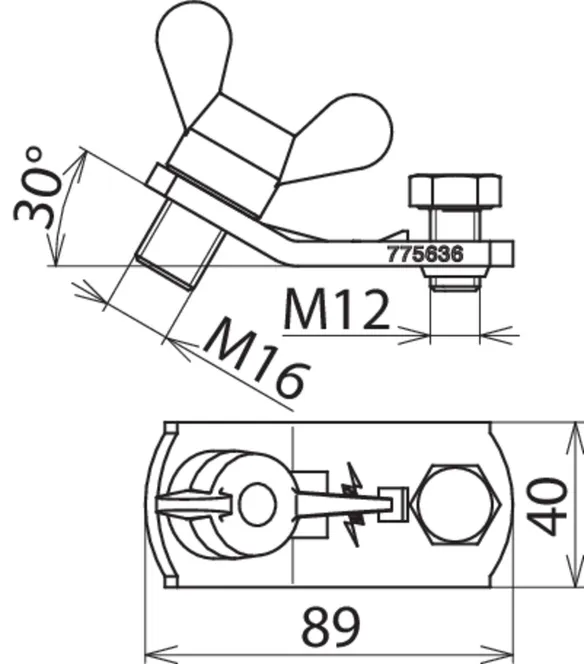

Art.-Nr. 775636 EAS EK FS 16

GTIN 4013364102576, Zolltarifnr. (EU): 85359000, Bruttogewicht: 350.00 g, VPE: 1.00 pz.

Abbildungen

Weitere Information



Technische Daten

Dimensioni M16 x 15 mm
Antirotazione PK1
Per sezione corda Cu 16 ... 150 mm2
Corrente di corto circuito max. Icc 0,5 s 42,0 kA
Corrente di corto circuito max. Icc 0,5 s 29,6 kA

Artikel 775636 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 775636 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Boccola di connessione di terra con vite ad alette

Per punti fissi di terra con scanalatura anulare.

1 Produkt

Art.-Nr. 790150 EAB RN 16 FS

GTIN 4013364005365, Zolltarifnr. (EU): 85359000, Bruttogewicht: 450.00 g, VPE: 1.00 pz.

Abbildungen

Weitere Information



Technische Daten

Dimensioni Ø16 mm
Antirotazione PK1
Per sezione corda Cu 16 ... 150*) mm2
Corrente di corto circuito max. Icc 0,5 s 42,0 kA
Corrente di corto circuito max. Icc 0,5 s 29,6 kA
*) per lunghezza corda > 4000 mm: max. fino a 95 mm2 (26,5 kA / 0,5 s)

Artikel 790150 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 790150 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

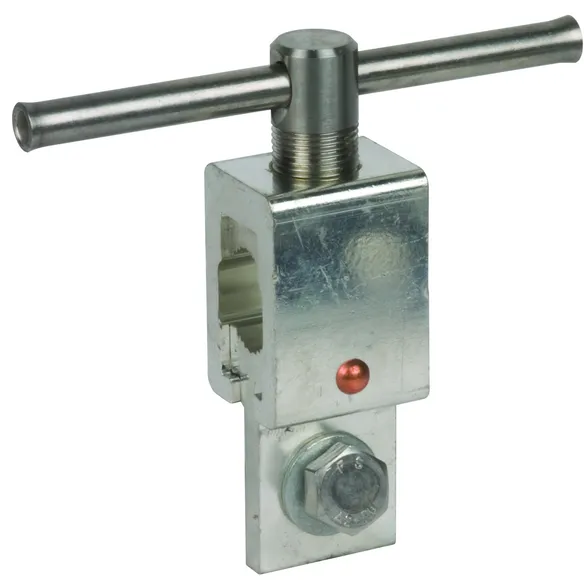

Boccola di connessione di terra con barretta di rotazione

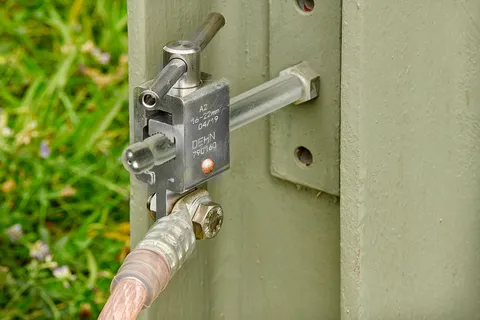

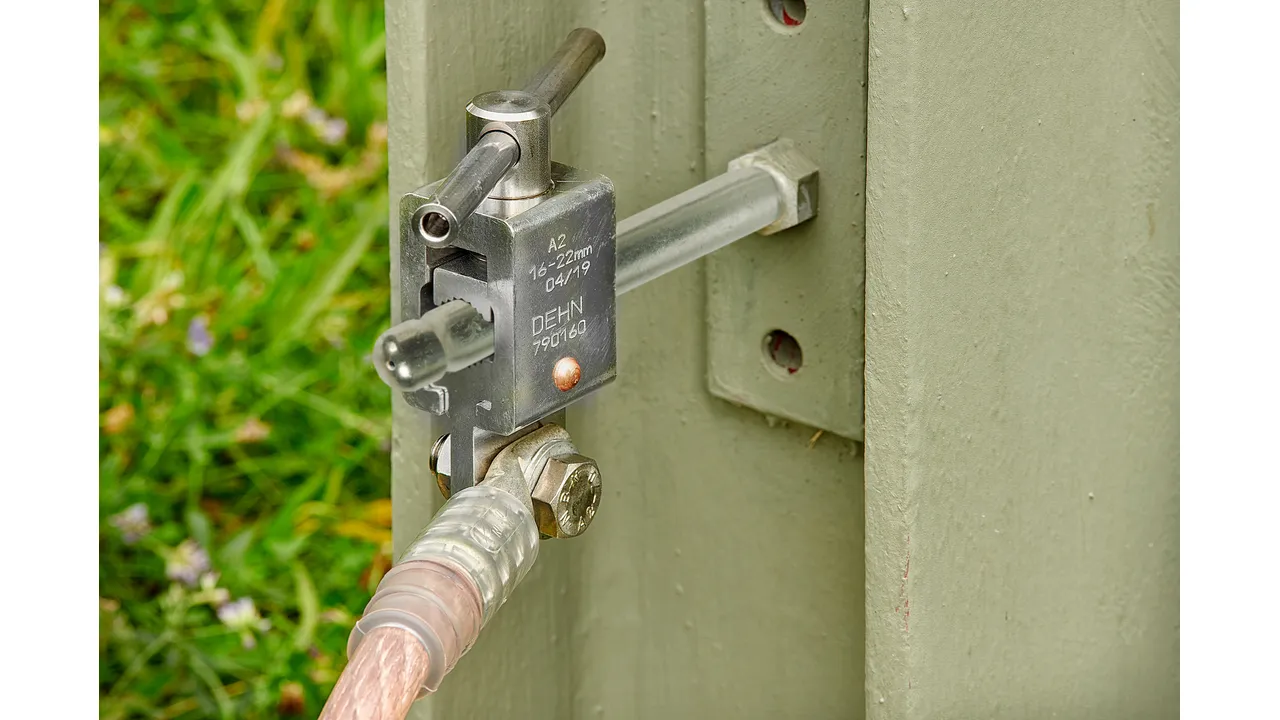

Per punti fissi di terra con scanalatura anulare.

1 Produkt

Art.-Nr. 790160 EAB RN 16 SKN

GTIN 4013364018693, Zolltarifnr. (EU): 85359000, Bruttogewicht: 737.40 g, VPE: 1.00 pz.

Abbildungen

Weitere Information



Technische Daten

Dimensioni Ø16 mm
Antirotazione PK2
Per sezione corda Cu 16 ... 150**) mm2
Corrente di corto circuito max. Icc 0,5 s 29,6 kA
Corrente di corto circuito max. Icc 0,5 s 29,6 kA
**) corrente di corto circuito anche per durata di arresto Ik 1 s max. 29,6 kA

Artikel 790160 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 790160 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Morsetto di messa a terra con barretta di rotazione e molla a tazza

Rondella di fresatura, molla a tazza e barretta di rotazione per un contatto sicuro.

1 Produkt

Art.-Nr. 792190 EFK FL40 SKN

GTIN 4013364068315, Zolltarifnr. (EU): 85359000, Bruttogewicht: 1.32 kg, VPE: 1.00 pz.

Abbildungen

Weitere Information



Technische Daten

Campo di serraggio fino a 40 mm
Antirotazione PK1
Per sezione corda Cu 16 ... 95 mm2
Corrente di corto circuito max. Icc 0,5 s 26,5 kA
Corrente di corto circuito max. Icc 0,5 s 18,7 kA

Artikel 792190 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 792190 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

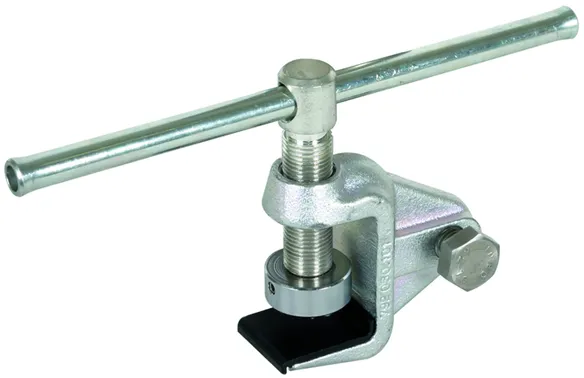

Morsetto di messa a terra con barretta di rotazione

Rondella di fresatura e barretta di rotazione per un contatto sicuro.

1 Produkt

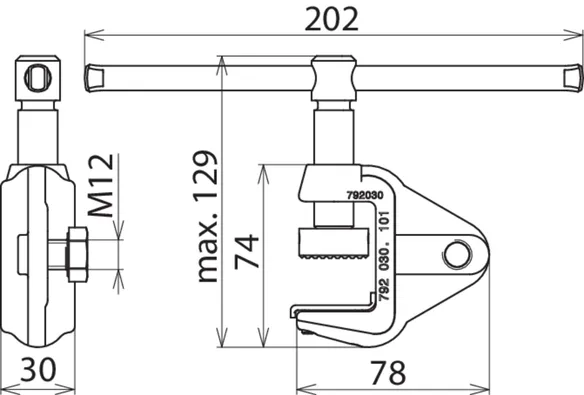

Art.-Nr. 792030 EFK FL30 SKN

GTIN 4013364005853, Zolltarifnr. (EU): 85359000, Bruttogewicht: 610.00 g, VPE: 1.00 pz.

Abbildungen

Weitere Information



Technische Daten

Campo di serraggio fino a 30 mm
Antirotazione PK1
Per sezione corda Cu 16 ... 50 mm2
Corrente di corto circuito max. Icc 0,5 s 14,0 kA
Corrente di corto circuito max. Icc 0,5 s 9,9 kA

Artikel 792030 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 792030 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb
back to top
