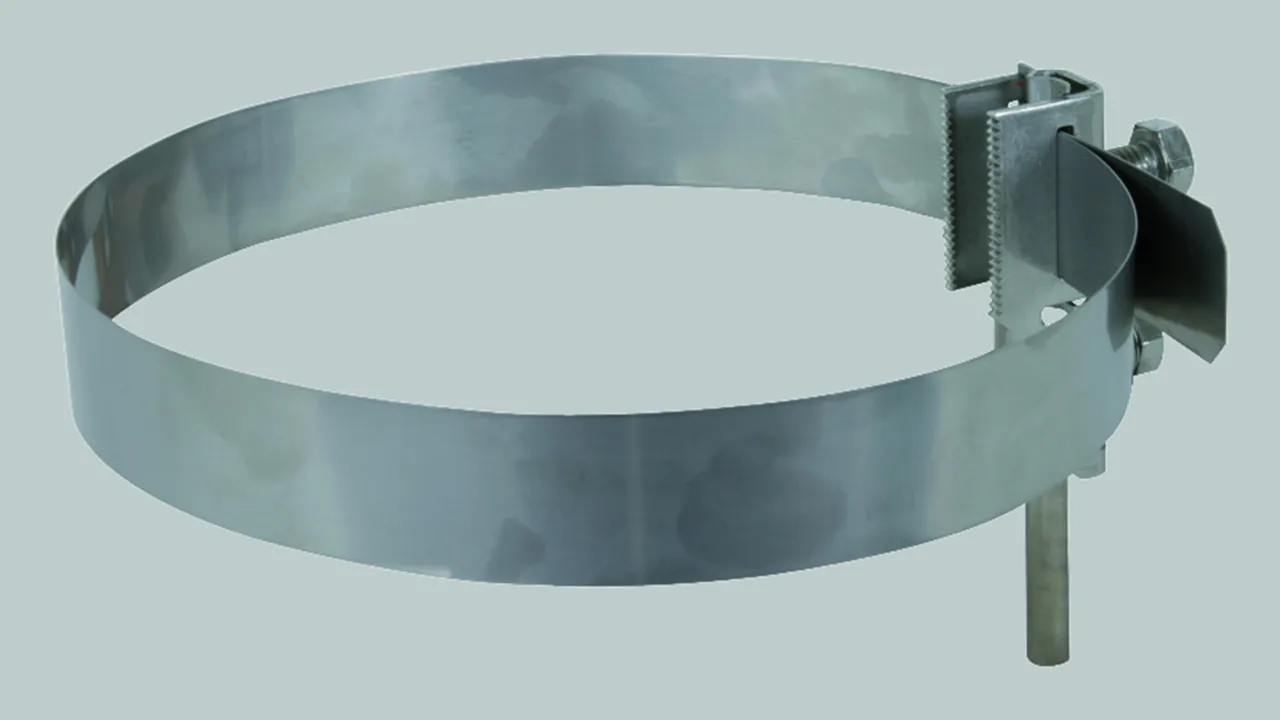

Collare di messa a terra con dentatura BS

Collare di messa a terra per l'integrazione di tubi con protezione di superficie nell'equipotenzialità antifulmine secondo CEI EN 62305-3 (CEI 81-10/3).
Da utilizzare per superfici (p.es. vernici, verniciatura in polvere) fino ad uno spessore del rivestimento di 0,2 mm.

Tramite la dentatura speciale è garantita la perforazione della protezione di superficie.
La rimozione del rivestimento superficiale nel punto di contatto può essere omessa.

Collare di messa a terra con dentatura BS completo

Connessione per:
1 conduttore Td Ø10 mm oppure 1-2 conduttori Td Ø6-8 mm oppure 4-50 mm2 (rigido / semirigido)

1 Produkt

Art.-Nr. 540200 BRS 27.168 Z AK1X10 2X6.8 V2A

GTIN 4013364113039, Zolltarifnr. (EU): 85359000, Bruttogewicht: 135.60 g, VPE: 10.00 pz.

Abbildungen

Weitere Information

  • CAD-Daten
    • 540200.stp

      Sie müssen angemeldet sein um 540200.stp herunterzuladen.

      Login
    • 540200.igs

      Sie müssen angemeldet sein um 540200.igs herunterzuladen.

      Login
    • 540200.jt

      Sie müssen angemeldet sein um 540200.jt herunterzuladen.

      Login
    • 540200.dwg

      Sie müssen angemeldet sein um 540200.dwg herunterzuladen.

      Login
    • 540200m_D.dxf

      Sie müssen angemeldet sein um 540200m_D.dxf herunterzuladen.

      Login

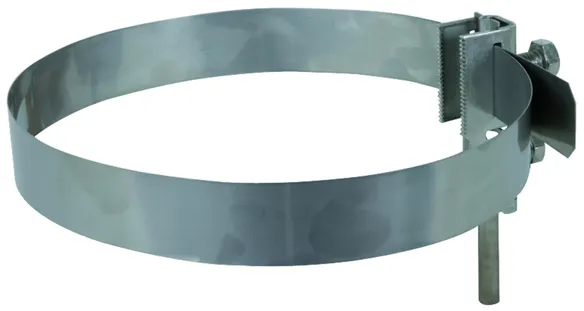

Collare di messa a terra con dentatura BS INOX (27-168 mm)
Collare di messa a terra con dentatura BS per l'integrazione di tubi con protezione di superficie
nell'equipotenzialità antifulmine secondo CEI EN 62305-3 (CEI 81-10/3)
Equipotenzialità secondo VDE 0100 sezione 410/540.
Da utilizzare per superfici
(p.es. vernici, rivestimenti in polvere)
fino ad uno spessore del rivestimento di 0,2 mm
Materiale: INOX
Campo di serraggio tubo Ø: 27-168 mm (3/4-6'')
Collegamento Td: 1-2 x 6-8 mm / 1 x 10 mm
Collegamento (rigido / semirigido): 4-50 mm2
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: BRS 27.168 Z AK1X10 2X6.8 V2A
Art.: 540200
o similare.

Zertifikate



Technische Daten

Materiale INOX
Campo di serraggio tubo Ø 27-168 mm (3/4-6'')

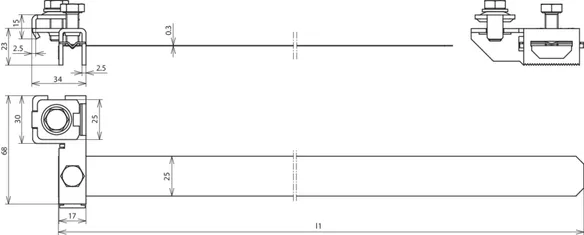

Dimensioni nastro (lu1 x la x p) 570 x 25 x 0,3 mm
Riferimento norma CEI EN 62561-1
*) Per l’attribuzione precisa vedere il certificato di prova.

Artikel 540200 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 540200 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

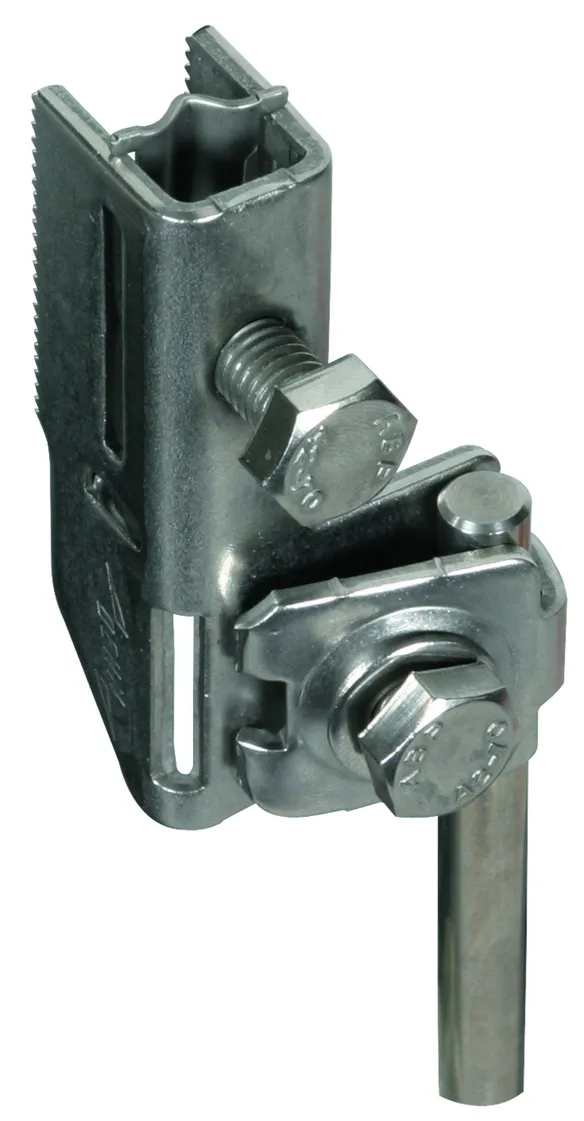

Morsetto separato

Da combinare con nastro per fascette (art. n. 540 901).
Connessione per : 1 conduttore Td Ø10 mm o 1-2 conduttori Ø6-8 mm o 4-50 mm2 (rigido / semirigido)

1 Produkt

Art.-Nr. 540210 SPK Z 25 BRS AK1X10 2X6.8 V2A

GTIN 4013364221284, Zolltarifnr. (EU): 85359000, Bruttogewicht: 100.00 g, VPE: 50.00 pz.

Abbildungen

Weitere Information

  • CAD-Daten
    • 540210.stp

      Sie müssen angemeldet sein um 540210.stp herunterzuladen.

      Login
    • 540210.igs

      Sie müssen angemeldet sein um 540210.igs herunterzuladen.

      Login
    • 540210.jt

      Sie müssen angemeldet sein um 540210.jt herunterzuladen.

      Login
    • 540210.dwg

      Sie müssen angemeldet sein um 540210.dwg herunterzuladen.

      Login
    • 540210m_D.dxf

      Sie müssen angemeldet sein um 540210m_D.dxf herunterzuladen.

      Login

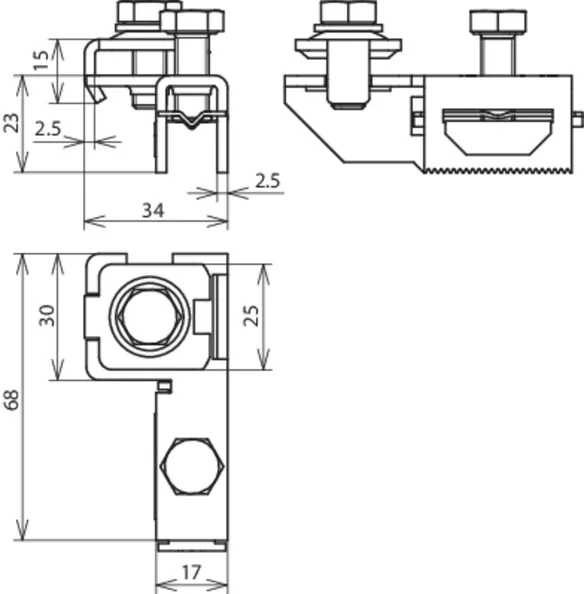

Collare di messa a terra con dentatura BS Morsetto separato INOX
Collare di messa a terra per l'integrazione di tubi con protezione di superficie nell'equipotenzialità antifulmine secondo CEI EN 62305-3 (CEI 81-10/3)
Da utilizzare per superfici (p.es. vernici, verniciatura in polvere) fino ad uno spessore del rivestimento di 0,2 mm
Da combinare con nastro per fascette (art. n. 540 901).
Connessione per : 1 conduttore Td Ø10 mm o 1-2 conduttori Ø6-8 mm o 4-50 mm2 (rigido / semirigido)
Materiale: INOX
Collegamento Td: 1-2 x 6-8 mm / 1 x 10 mm
Collegamento (rigido / semirigido): 4-50 mm2
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: SPK Z 25 BRS AK1X10 2X6.8 V2A
Art.: 540210
o similare.

Zertifikate



Technische Daten

Materiale INOX
Riferimento norma CEI EN 62561-1
*) Per l’attribuzione precisa vedere il certificato di prova.
