Dispositivi di scarica e compensazione del potenziale

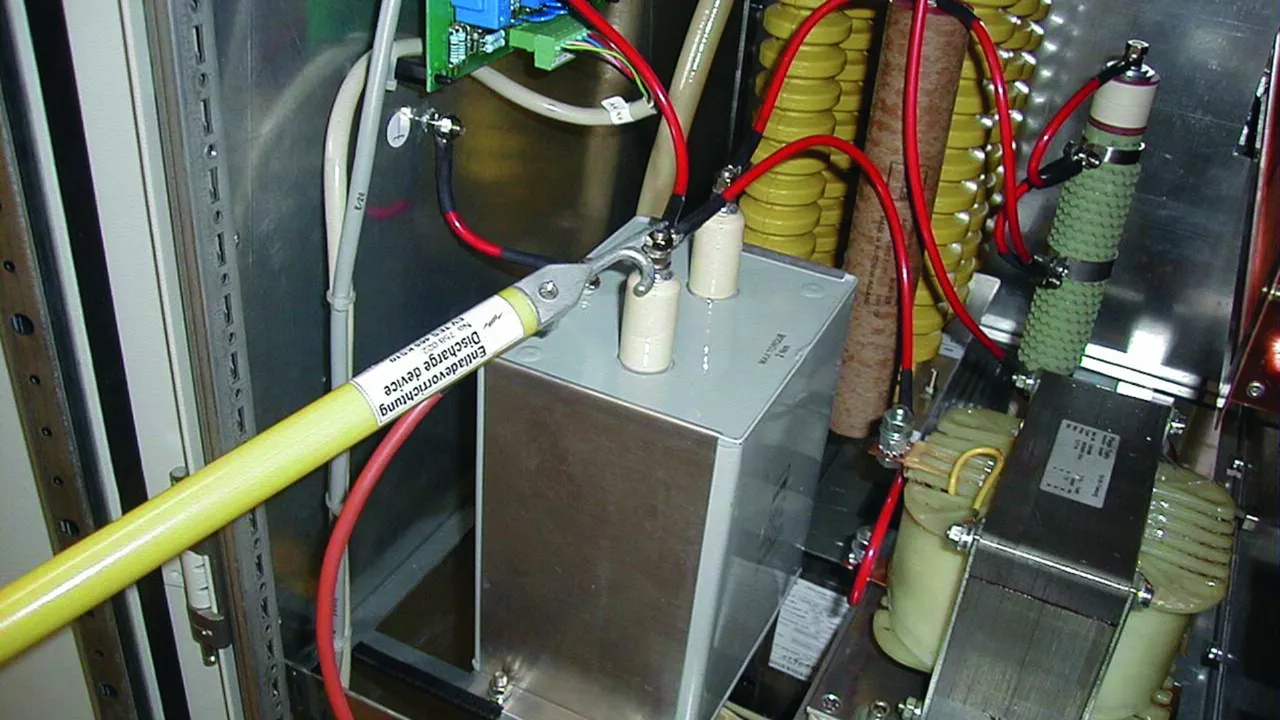

Per la dispersione delle cariche elettrostatiche
Punte di prova di diverse tipologie
Gancio di fissaggio specifico per impianti elettrostatici, da applicare a conduttori tondi Ø12 ... 26,5 mm
Passacavi stagni con rivestimento plastico e protezione antitorsione aggiuntiva

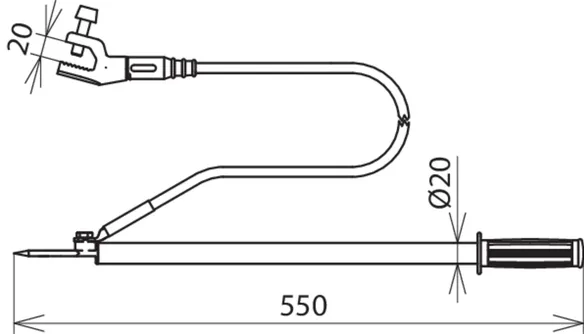

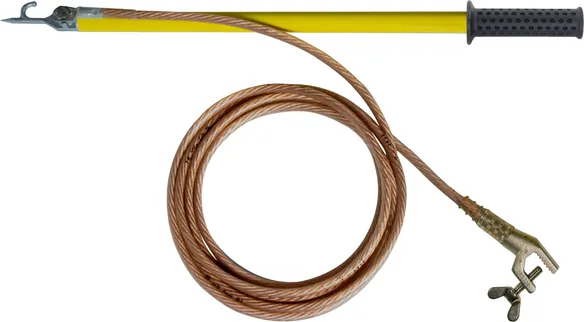

Dispositivo di scarica con impugnatura e morsetto di terra con vite ad alette

1 Prodotto

Art. 758020 EV TES 465 EK

GTIN (EAN) 4013364098992, Codice doganale (EU): 85369095, Peso lordo: 1.44 kg, UM: 1.00 pz.

Immagini

Open PDF

Maggior informazioni

Caratteristiche tecniche

Lunghezza corda a partire dal bordo inferiore della punta di captazione	3500 mm
Sezione conduttore cordato	16 mm²
Guaina del conduttore	trasparente
Lunghezza del tubo	465 mm
Lunghezza totale (l_G )	550 mm
Campo di serraggio	fino a 20 mm
Materiale della punta di prova e del gancio di fissaggio	Zamak

Lunghezza corda a partire dal bordo inferiore della punta di captazione	3500 mm
Sezione conduttore cordato	16 mm²
Guaina del conduttore	trasparente
Materiale del conduttore di terra	Cu , altamente flessibile
Lunghezza del tubo	465 mm
Lunghezza totale (l_G )	550 mm
Campo di serraggio	fino a 20 mm
Applicazione	Non utilizzare in caso di precipitazioni
Materiale della punta di prova e del gancio di fissaggio	Zamak
Materiale del tubo isolante	tubo in poliestere rinforzato con fibre di vetro

Prodotto 758020 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 758020 è stato aggiunto al carrello.

Apri Web-Shop

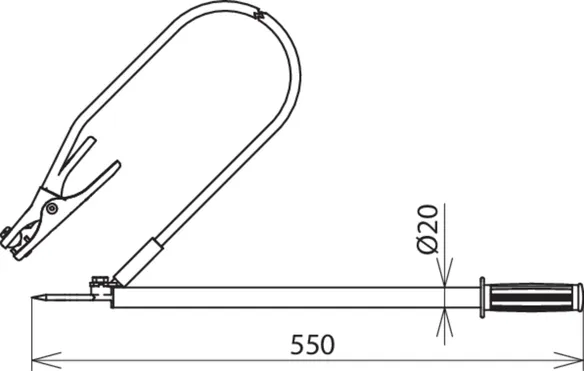

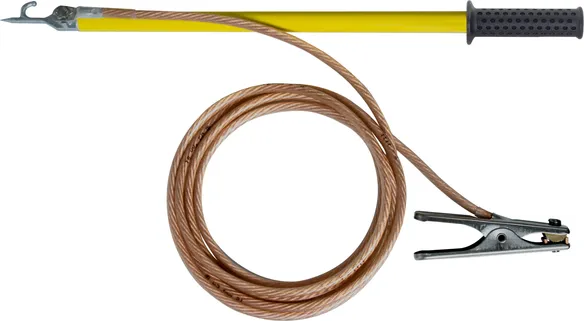

Dispositivo di scarica con impugnatura e pinza di terra con molla di serraggio

1 Prodotto

Art. 758021 EV TES 465 EZ

GTIN (EAN) 4013364099005, Codice doganale (EU): 85369095, Peso lordo: 1.20 kg, UM: 1.00 pz.

Immagini

Open PDF

Maggior informazioni

Caratteristiche tecniche

Lunghezza corda a partire dal bordo inferiore della punta di captazione	3500 mm
Sezione conduttore cordato	16 mm²
Guaina del conduttore	trasparente
Lunghezza del tubo	465 mm
Lunghezza totale (l_G )	550 mm
Campo di fissaggio Td/Pt	fino a Ø16 mm fino a 13 mm
Materiale della punta di prova e del gancio di fissaggio	Zamak

Lunghezza corda a partire dal bordo inferiore della punta di captazione	3500 mm
Sezione conduttore cordato	16 mm²
Guaina del conduttore	trasparente
Materiale del conduttore di terra	Cu , altamente flessibile
Lunghezza del tubo	465 mm
Lunghezza totale (l_G )	550 mm
Campo di fissaggio Td/Pt	fino a Ø16 mm fino a 13 mm
Applicazione	Non utilizzare in caso di precipitazioni
Materiale della punta di prova e del gancio di fissaggio	Zamak
Materiale del tubo isolante	tubo in poliestere rinforzato con fibre di vetro

Prodotto 758021 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 758021 è stato aggiunto al carrello.

Apri Web-Shop

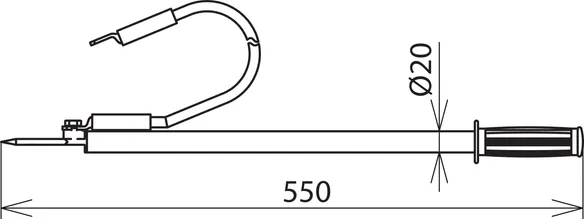

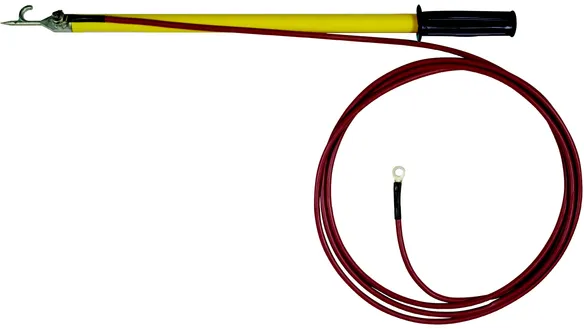

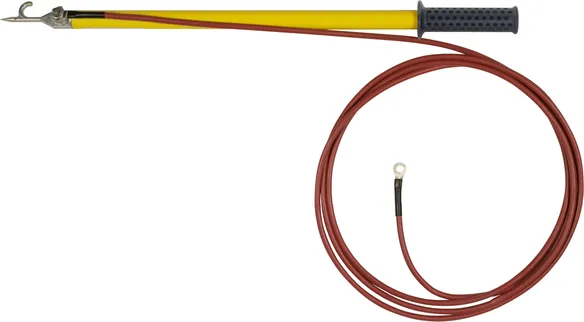

Dispositivo di scarica con impugnatura e capocorda lato terra

Foro Ø8,4 mm e cavo in silicone

1 Prodotto

Art. 758022 EV TES 465 KS10

GTIN (EAN) 4013364099012, Codice doganale (EU): 85369095, Peso lordo: 750.00 g, UM: 1.00 pz.

Immagini

Open PDF

Maggior informazioni

Caratteristiche tecniche

Lunghezza corda a partire dal bordo inferiore della punta di captazione	3500 mm
Sezione conduttore cordato	10 mm²
Guaina del conduttore	Cavo in silicone rosso
Lunghezza del tubo	465 mm
Lunghezza totale (l_G )	550 mm
Materiale della punta di prova e del gancio di fissaggio	Zamak

Lunghezza corda a partire dal bordo inferiore della punta di captazione	3500 mm
Sezione conduttore cordato	10 mm²
Guaina del conduttore	Cavo in silicone rosso
Materiale del conduttore di terra	Cu , altamente flessibile
Lunghezza del tubo	465 mm
Lunghezza totale (l_G )	550 mm
Applicazione	Non utilizzare in caso di precipitazioni
Materiale della punta di prova e del gancio di fissaggio	Zamak
Materiale del tubo isolante	tubo in poliestere rinforzato con fibre di vetro

Prodotto 758022 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 758022 è stato aggiunto al carrello.

Apri Web-Shop

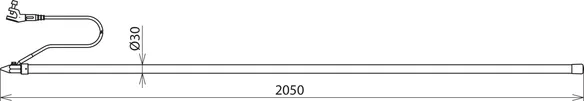

Dispositivo di scarica con morsetto di terra con vite ad alette

1 Prodotto

Art. 758001 EV TS 2000 EK

GTIN (EAN) 4013364004030, Codice doganale (EU): 85369095, Peso lordo: 3.22 kg, UM: 1.00 pz.

Immagini

Open PDF

Maggior informazioni

Caratteristiche tecniche

Lunghezza corda a partire dal bordo inferiore della punta di captazione	3500 mm
Sezione conduttore cordato	16 mm²
Guaina del conduttore	trasparente
Lunghezza del tubo	2000 mm
Lunghezza totale (l_G )	2050 mm
Campo di serraggio	fino a 20 mm
Materiale della punta di prova	lega rame/gal Sn

Lunghezza corda a partire dal bordo inferiore della punta di captazione	3500 mm
Sezione conduttore cordato	16 mm²
Guaina del conduttore	trasparente
Materiale del conduttore di terra	Cu , altamente flessibile
Lunghezza del tubo	2000 mm
Lunghezza totale (l_G )	2050 mm
Campo di serraggio	fino a 20 mm
Applicazione	Non utilizzare in caso di precipitazioni
Materiale della punta di prova	lega rame/gal Sn
Materiale del tubo isolante	tubo in poliestere rinforzato con fibre di vetro

Prodotto 758001 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 758001 è stato aggiunto al carrello.

Apri Web-Shop

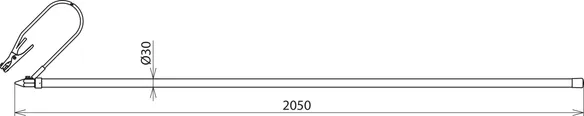

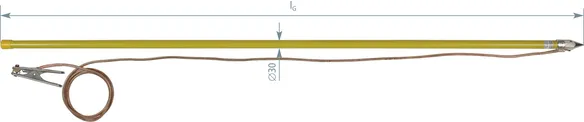

Dispositivo di scarica con pinza di terra con molla di serraggio

1 Prodotto

Art. 758003 EV TS 2000 EZ

GTIN (EAN) 4013364004047, Codice doganale (EU): 85369095, Peso lordo: 2.95 kg, UM: 1.00 pz.

Immagini

Maggior informazioni

Caratteristiche tecniche

Lunghezza corda a partire dal bordo inferiore della punta di captazione	3500 mm
Sezione conduttore cordato	16 mm²
Guaina del conduttore	trasparente
Lunghezza del tubo	2000 mm
Lunghezza totale (l_G )	2050 mm
Campo di fissaggio Td/Pt	fino a Ø16 mm fino a 13 mm
Materiale della punta di prova	lega rame/gal Sn
^*) Collaudo secondo dichiarazione del produttore

Lunghezza corda a partire dal bordo inferiore della punta di captazione	3500 mm
Sezione conduttore cordato	16 mm²
Guaina del conduttore	trasparente
Materiale del conduttore di terra	Cu , altamente flessibile
Lunghezza del tubo	2000 mm
Lunghezza totale (l_G )	2050 mm
Campo di fissaggio Td/Pt	fino a Ø16 mm fino a 13 mm
Capacità isolante del tubo isolante (DIN VDE 0681-1)	75 kV
Corrente impulsiva di scarica max (8/20 µs)*	50 kA
Applicazione	Non utilizzare in caso di precipitazioni
Materiale della punta di prova	lega rame/gal Sn
Materiale del tubo isolante	tubo in poliestere rinforzato con fibre di vetro
^*) Collaudo secondo dichiarazione del produttore

Prodotto 758003 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 758003 è stato aggiunto al carrello.

Apri Web-Shop

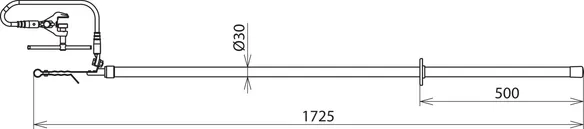

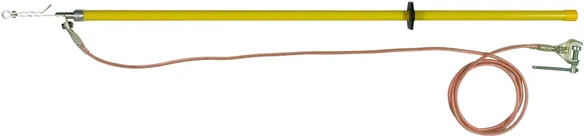

Dispositivo di messa a terra con morsetto dotato di volantino

Per il fissaggio a conduttori tondi Ø12 ... 26,5 mm per impianti elettrostatici

1 Prodotto

Art. 758015 EV EH 1725 EK

GTIN (EAN) 4013364041608, Codice doganale (EU): 85369095, Peso lordo: 3.62 kg, UM: 1.00 pz.

Immagini

Open PDF

Maggior informazioni

Caratteristiche tecniche

Lunghezza corda a partire dal bordo inferiore della punta di captazione	3500 mm
Sezione conduttore cordato	25 mm²
Guaina del conduttore	trasparente
Lunghezza del tubo	1500 mm
Lunghezza totale (l_G )	1725 mm
Campo di serraggio	fino a 30 mm
Materiale del gancio di fissaggio	Bronzo/gal Sn

Lunghezza corda a partire dal bordo inferiore della punta di captazione	3500 mm
Sezione conduttore cordato	25 mm²
Guaina del conduttore	trasparente
Materiale del conduttore di terra	Cu , altamente flessibile
Parte collegabile all’impianto di messa a terra	Morsetto di terra tipo F 2, campo di serraggio fino a 30 mm
Lunghezza del tubo	1500 mm
Lunghezza totale (l_G )	1725 mm
Campo di serraggio	fino a 30 mm
Applicazione	Non utilizzare in caso di precipitazioni
Materiale del gancio di fissaggio	Bronzo/gal Sn
Materiale del tubo isolante	tubo in poliestere rinforzato con fibre di vetro

Prodotto 758015 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 758015 è stato aggiunto al carrello.

Apri Web-Shop

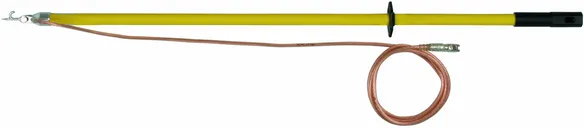

Dispositivo di scarica con punta di prova, gancio di fissaggio e capocorda lato terra

Capocorda a crimpare PK1 (foro Ø12,5 mm con sistema antitorsione)

1 Prodotto

Art. 758025 EV TES STK 1500 KS

GTIN (EAN) 4013364127838, Codice doganale (EU): 85369095, Peso lordo: 2.29 kg, UM: 1.00 pz.

Immagini

Open PDF

Maggior informazioni

Caratteristiche tecniche

Lunghezza corda a partire dal bordo inferiore della punta di captazione	3500 mm
Sezione conduttore cordato	16 mm²
Guaina del conduttore	trasparente
Lunghezza del tubo	1310 mm
Lunghezza totale (l_G )	1500 mm
Materiale della punta di prova e del gancio di fissaggio	Zamak

Lunghezza corda a partire dal bordo inferiore della punta di captazione	3500 mm
Sezione conduttore cordato	16 mm²
Guaina del conduttore	trasparente
Materiale del conduttore di terra	Cu , altamente flessibile
Lunghezza del tubo	1310 mm
Lunghezza totale (l_G )	1500 mm
Applicazione	Non utilizzare in caso di precipitazioni
Materiale della punta di prova e del gancio di fissaggio	Zamak
Materiale del tubo isolante	tubo in poliestere rinforzato con fibre di vetro

Prodotto 758025 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 758025 è stato aggiunto al carrello.

Apri Web-Shop

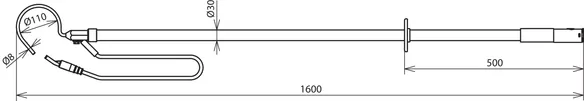

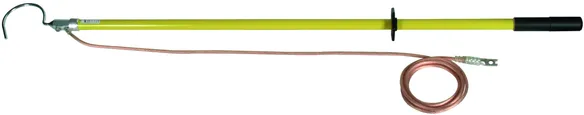

Dispositivo di scarica con archetto di sospensione e capocorda lato terra

Capocorda a crimpare PK1 (foro Ø12,5 mm con sistema antitorsione)

1 Prodotto

Art. 758028 EV EHB 1600 SN7114

GTIN (EAN) 4013364132450, Codice doganale (EU): 85369095, Peso lordo: 5.16 kg, UM: 1.00 pz.

Immagini

Open PDF

Maggior informazioni

Caratteristiche tecniche

Lunghezza corda a partire dal bordo inferiore della punta di captazione	3500 mm
Sezione conduttore cordato	16 mm²
Guaina del conduttore	trasparente
Lunghezza del tubo	1310 mm
Lunghezza totale (l_G )	1600 mm
Materiale del gancio di sospensione	INOX

Lunghezza corda a partire dal bordo inferiore della punta di captazione	3500 mm
Sezione conduttore cordato	16 mm²
Guaina del conduttore	trasparente
Materiale del conduttore di terra	Cu , altamente flessibile
Lunghezza del tubo	1310 mm
Lunghezza totale (l_G )	1600 mm
Applicazione	Non utilizzare in caso di precipitazioni
Materiale del gancio di sospensione	INOX
Materiale del tubo isolante	tubo in poliestere rinforzato con fibre di vetro

Prodotto 758028 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 758028 è stato aggiunto al carrello.

Apri Web-Shop

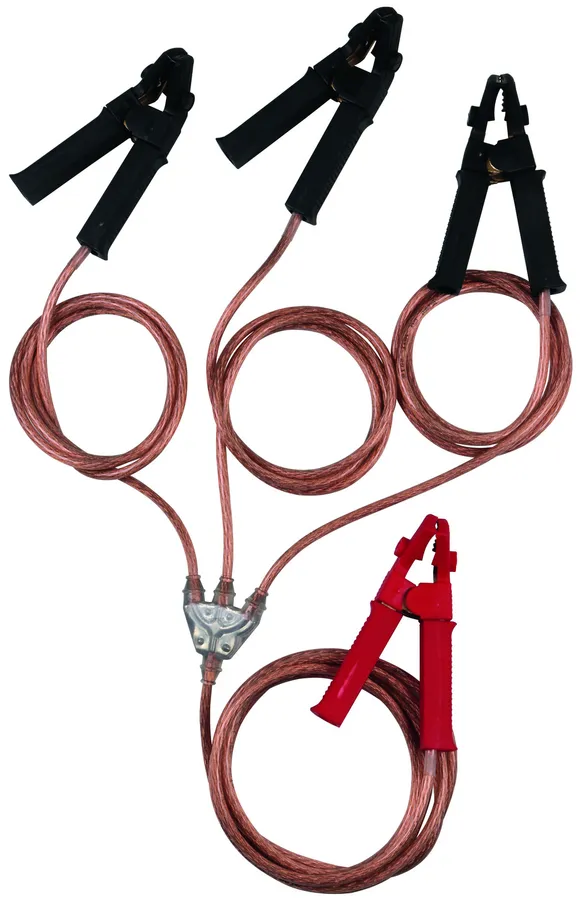

Dispositivo di compensazione del potenziale con morsetti di terra isolati

1 Prodotto

Art. 758099 PAV 3+1 16 ZAK

GTIN (EAN) 4013364287587, Codice doganale (EU): 85369095, Peso lordo: 3.21 kg, UM: 1.00 pz.

Immagini

Maggior informazioni

Caratteristiche tecniche

Lunghezza del conduttore A / B / C	1750 mm
Lunghezza del conduttore D	3200 mm
Sezione conduttore cordato	16 mm²
Guaina del conduttore	trasparente
Campo di serraggio	5-25 mm

Lunghezza del conduttore A / B / C	1750 mm
Lunghezza del conduttore D	3200 mm
Sezione conduttore cordato	16 mm²
Guaina del conduttore	trasparente
Campo di serraggio	5-25 mm
Colore morsetto A / B / C	nero
Colore morsetto D	rosso
Tipi di serraggio disponibili per i morsetti	> 500
Corrente continua max ammissibile	10 A
Intervallo di temperatura di esercizio	-30 °C ... +50 °C
Intervallo di temperatura per lo stoccaggio	-40 °C ... +70 °C
Struttura del conduttore	Treccia di rame non zincato a fili sottili secondo VDE 0295-6
Rigidità dielettrica della guaina del conduttore	≥ 10 kV/mm
Spessore della parete isolante	1,20 mm (valore tipico)
Isolamento	Miscela in PVC TM2 secondo HD21.1

Prodotto 758099 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 758099 è stato aggiunto al carrello.

Apri Web-Shop

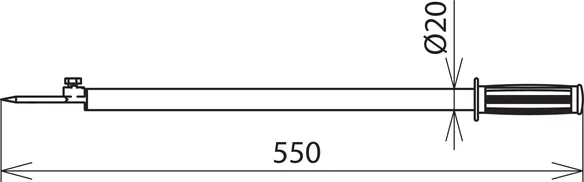

Dispositivo di scarica con impugnatura, senza conduttore di terra

1 Prodotto

Art. 758036 EV TES 465 SN7215

GTIN (EAN) 4013364133884, Codice doganale (EU): 85369095, Peso lordo: 1.35 kg, UM: 1.00 pz.

Immagini

Open PDF

Maggior informazioni

Caratteristiche tecniche

Lunghezza del tubo	465 mm
Lunghezza totale (l_G )	550 mm
Vite	M8 x 20 mm
Materiale della punta di prova e del gancio di fissaggio	Zamak

Prodotto 758036 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 758036 è stato aggiunto al carrello.

Apri Web-Shop

Dispositivo di scarica con punta di prova, senza conduttore di terra

1 Prodotto

Art. 758075 EV TS STK 1470

GTIN (EAN) 4013364247789, Codice doganale (EU): 85369095, Peso lordo: 1.75 kg, UM: 1.00 pz.

Immagini

Open PDF

Maggior informazioni

Caratteristiche tecniche

Lunghezza del tubo	1310 mm
Lunghezza totale (l_G )	1470 mm
Vite	M8 x 20 mm
Materiale della punta di prova	lega rame/gal Sn

Prodotto 758075 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 758075 è stato aggiunto al carrello.

Apri Web-Shop

Dispositivo di scarica con punta di prova e gancio di fissaggio, senza conduttore di terra

1 Prodotto

Art. 758085 EV TES STK 1500

GTIN (EAN) 4013364247819, Codice doganale (EU): 85369095, Peso lordo: 1.42 kg, UM: 1.00 pz.

Immagini

Open PDF

Maggior informazioni

Caratteristiche tecniche

Lunghezza del tubo	1310 mm
Lunghezza totale (l_G )	1500 mm
Vite	M8 x 20 mm
Materiale della punta di prova e del gancio di fissaggio	Zamak

Prodotto 758085 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 758085 è stato aggiunto al carrello.

Apri Web-Shop

Dispositivo di scarica con archetto di sospensione, senza conduttore di terra

1 Prodotto

Art. 758095 EV EHB STK 1600

GTIN (EAN) 4013364247826, Codice doganale (EU): 85369095, Peso lordo: 2.32 kg, UM: 1.00 pz.

Immagini

Open PDF

Maggior informazioni

File CAD

Caratteristiche tecniche

Lunghezza del tubo	1310 mm
Lunghezza totale (l_G )	1600 mm
Vite	M8 x 20 mm
Materiale del gancio di sospensione	INOX

Prodotto 758095 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 758095 è stato aggiunto al carrello.

Apri Web-Shop

Dispositivi di scarica e compensazione del potenziale

Dispositivo di scarica con impugnatura e morsetto di terra con vite ad alette

Art. 758020 EV TES 465 EK

Prodotto 758020 è stato aggiunto al blocco note.

Prodotto 758020 è stato aggiunto al carrello.

Dispositivo di scarica con impugnatura e pinza di terra con molla di serraggio

Art. 758021 EV TES 465 EZ

Prodotto 758021 è stato aggiunto al blocco note.

Prodotto 758021 è stato aggiunto al carrello.

Dispositivo di scarica con impugnatura e capocorda lato terra

Art. 758022 EV TES 465 KS10

Prodotto 758022 è stato aggiunto al blocco note.

Prodotto 758022 è stato aggiunto al carrello.

Dispositivo di scarica con morsetto di terra con vite ad alette

Art. 758001 EV TS 2000 EK

Prodotto 758001 è stato aggiunto al blocco note.

Prodotto 758001 è stato aggiunto al carrello.

Dispositivo di scarica con pinza di terra con molla di serraggio

Art. 758003 EV TS 2000 EZ

Prodotto 758003 è stato aggiunto al blocco note.

Prodotto 758003 è stato aggiunto al carrello.

Dispositivo di messa a terra con morsetto dotato di volantino

Art. 758015 EV EH 1725 EK

Prodotto 758015 è stato aggiunto al blocco note.

Prodotto 758015 è stato aggiunto al carrello.

Dispositivo di scarica con punta di prova, gancio di fissaggio e capocorda lato terra

Art. 758025 EV TES STK 1500 KS

Prodotto 758025 è stato aggiunto al blocco note.

Prodotto 758025 è stato aggiunto al carrello.

Dispositivo di scarica con archetto di sospensione e capocorda lato terra

Art. 758028 EV EHB 1600 SN7114

Prodotto 758028 è stato aggiunto al blocco note.

Prodotto 758028 è stato aggiunto al carrello.

Dispositivo di compensazione del potenziale con morsetti di terra isolati

Art. 758099 PAV 3+1 16 ZAK

Prodotto 758099 è stato aggiunto al blocco note.

Prodotto 758099 è stato aggiunto al carrello.

Dispositivo di scarica con impugnatura, senza conduttore di terra

Art. 758036 EV TES 465 SN7215

Non siete autorizzati per eseguire un download 758036.stp

Non siete autorizzati per eseguire un download 758036.igs

Non siete autorizzati per eseguire un download 758036.jt

Non siete autorizzati per eseguire un download 758036.dwg

Prodotto 758036 è stato aggiunto al blocco note.

Prodotto 758036 è stato aggiunto al carrello.

Dispositivo di scarica con punta di prova, senza conduttore di terra

Art. 758075 EV TS STK 1470

Prodotto 758075 è stato aggiunto al blocco note.

Prodotto 758075 è stato aggiunto al carrello.

Dispositivo di scarica con punta di prova e gancio di fissaggio, senza conduttore di terra

Art. 758085 EV TES STK 1500

Prodotto 758085 è stato aggiunto al blocco note.

Prodotto 758085 è stato aggiunto al carrello.

Dispositivo di scarica con archetto di sospensione, senza conduttore di terra

Art. 758095 EV EHB STK 1600

Non siete autorizzati per eseguire un download 758095.stp

Non siete autorizzati per eseguire un download 758095.igs

Non siete autorizzati per eseguire un download 758095.jt

Non siete autorizzati per eseguire un download 758095.dwg

Non siete autorizzati per eseguire un download 758095m_D.dxf

Prodotto 758095 è stato aggiunto al blocco note.

Prodotto 758095 è stato aggiunto al carrello.
