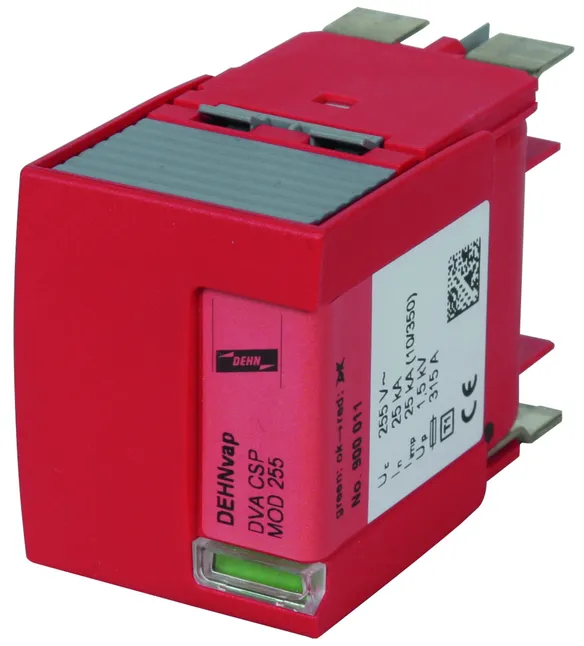

Art. 900011 DVA CSP MOD 255

GTIN (EAN) 4013364111448, Codice doganale (EU): 85363090, Peso lordo: 203.00 g, UM: 1.00 pz.

Immagini

Maggior informazioni

Corrente impulsiva di fulmine (10/350 µs):: 25 kA

Fabbricato: DEHN
Tipo: DVA CSP MOD 255
Art.: 900011
o similare.

Certificati

Caratteristiche tecniche

Tensione massima continuativa AC (U_C )	264 V
Corrente impulsiva di fulmine (10/350 µs): (I_imp )	25 kA
Limitazione di corrente susseguente / selettività	Un fusibile da 20 A gL/gG non interviene fino a 50 kA_eff(prosp.)

Tensione nominale AC	230 / 400 V
Tensione massima continuativa AC (U_C )	264 V
Corrente impulsiva di fulmine (10/350 µs): (I_imp )	25 kA
Energia specifica (W/R)	156,25 kJ/Ohm
Capacità di estinzione corrente susseguente di rete [L-N] AC (I_fi )	50 kA_eff
Limitazione di corrente susseguente / selettività	Un fusibile da 20 A gL/gG non interviene fino a 50 kA_eff(prosp.)
Tempo d’intervento	≤ 100 ns
Temperatura d’esercizio (collegamento in derivazione) (T_UP )	-40 °C ... +80 °C
Montaggio su	Dispositivi DV M TN
Materiale involucro	Termoplastico, colore rosso, UL 94 V-0
Omologazioni	KEMA, UL, VdS

Prodotto 900011 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 900011 è stato aggiunto al carrello.

Apri Web-Shop

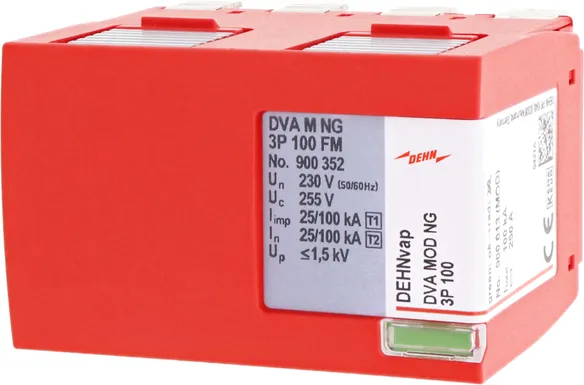

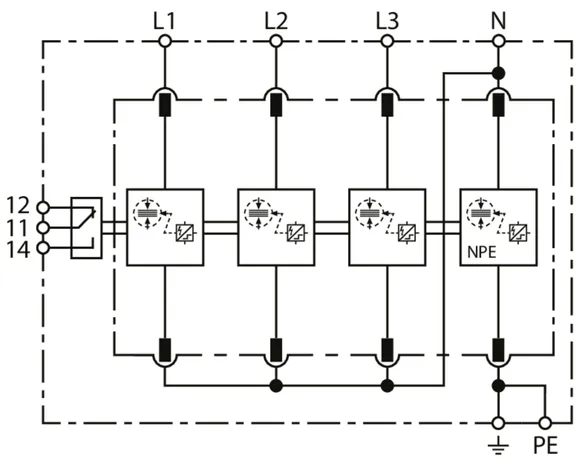

Art. 900013 DVA MOD NG 3P 100

GTIN (EAN) 4013364456020, Codice doganale (EU): 85363090, Peso lordo: 307.87 g, UM: 1.00 pz.

Immagini

Maggior informazioni

Corrente impulsiva di fulmine (10/350) [L1+L2+L3+N-PE]: 100 kA
Corrente impulsiva di fulmine (10/350) [L-N]/[N-PE]: 25 / 100 kA

Fabbricato: DEHN
Tipo: DVA MOD NG 3P 100
Art.: 900013
o similare.

Certificati

Caratteristiche tecniche

Tensione massima continuativa AC [L-N]/[N-PE] (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350) [L1+L2+L3+N-PE] (I_totale )	100 kA
Corrente impulsiva di fulmine (10/350) [L-N]/[N-PE] (I_imp )	25 / 100 kA
Limitazione di corrente susseguente / selettività	Un fusibile da 35 A gG non interviene fino a 25 kA_eff(prosp.)

Tensione nominale AC	230 / 400 V (50 / 60 Hz)
Tensione massima continuativa AC [L-N]/[N-PE] (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350) [L1+L2+L3+N-PE] (I_totale )	100 kA
Corrente impulsiva di fulmine (10/350) [L-N]/[N-PE] (I_imp )	25 / 100 kA
Corrente impulsiva nominale di scarica (8/20 µs) [L-N]/[N-PE] (I_n )	25 / 100 kA
Energia specifica [L1+L2+L3+N-PE] (W/R)	2,50 MJ/Ohm MJ/Ohm
Energia specifica [L-N]/[N-PE] (W/R)	156,25 kJ/Ohm / 2,50 MJ/Ohm
Livello di protezione [L-N]/[N-PE] (U_P )	≤ 1,5 / ≤ 1,5 kV
Capacità di estinzione corrente susseguente di rete [L-N]/[N-PE] (I_fi )	25 kA_eff/ 100 A_eff
Limitazione di corrente susseguente / selettività	Un fusibile da 35 A gG non interviene fino a 25 kA_eff(prosp.)
Tempo d’intervento (t_A )	≤ 100 ns
Fusibile di protezione max (L) fino a I_K= 25 kA_eff	250 A gG
Tensione TOV [L-N] (U_T) – caratteristica	440 V / 120 min. – tenuta
Tensione TOV [N-PE] (U_T) – caratteristica	1200 V / 200 ms – tenuta
Temperatura d’esercizio [in derivazione]/[passante] (T_U )	-40 °C ... +80 °C / -40 °C ... +60 °C
Montaggio su	DVA M NG 3P 100 FM
Materiale involucro	Termoplastico, colore rosso, UL 94 V-0
Grado di protezione	IP 20
Dimensioni di montaggio	4 Unità modulare, DIN 43880
Omologazioni	KEMA

Prodotto 900013 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 900013 è stato aggiunto al carrello.

Apri Web-Shop

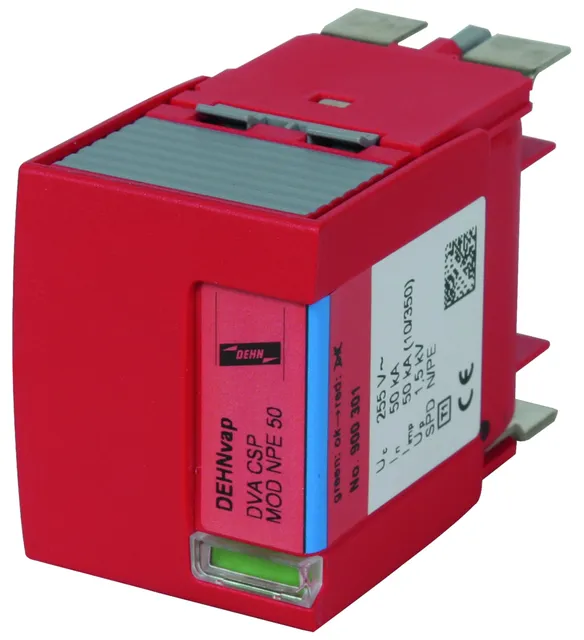

Art. 900301 DVA CSP MOD NPE 50

GTIN (EAN) 4013364111462, Codice doganale (EU): 85363090, Peso lordo: 183.40 g, UM: 1.00 pz.

Immagini

Maggior informazioni

Corrente impulsiva di fulmine (10/350 µs):: 50 kA

Fabbricato: DEHN
Tipo: DVA CSP MOD NPE 50
Art.: 900301
o similare.

Certificati

Caratteristiche tecniche

Tensione massima continuativa AC (U_C )	255 V
Corrente impulsiva di fulmine (10/350 µs): (I_imp )	50 kA

Tensione nominale AC	230 / 400
Tensione massima continuativa AC (U_C )	255 V
Corrente impulsiva di fulmine (10/350 µs): (I_imp )	50 kA
Energia specifica (W/R)	625,00 kJ/Ohm
Capacità di estinzione corrente susseguente di rete [N-PE] AC (I_fi )	100 A_eff
Tempo d’intervento	≤ 100 ns
Temperatura d’esercizio (collegamento in derivazione) (T_UP )	-40 °C ... +80 °C
Montaggio su	Dispositivi 2P DV M TT
Materiale involucro	Termoplastico, colore rosso, UL 94 V-0
Omologazioni	KEMA, UL, VdS

Prodotto 900301 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 900301 è stato aggiunto al carrello.

Apri Web-Shop

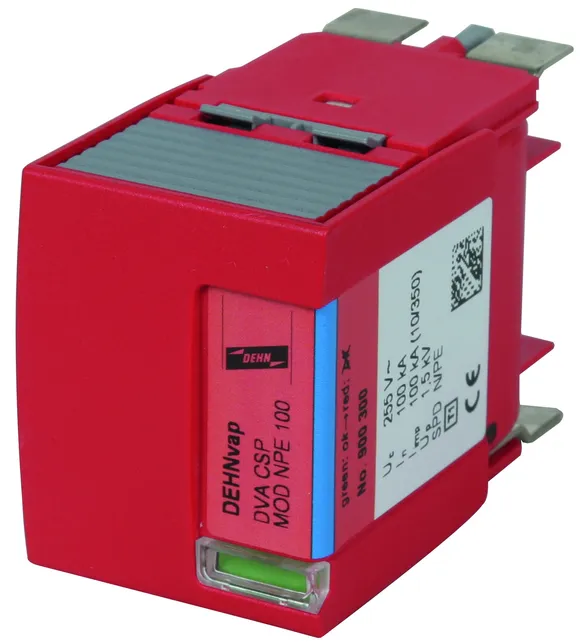

Art. 900300 DVA CSP MOD NPE 100

GTIN (EAN) 4013364111455, Codice doganale (EU): 85363090, Peso lordo: 183.40 g, UM: 1.00 pz.

Immagini

Maggior informazioni

Corrente impulsiva di fulmine (10/350 µs):: 100 kA

Fabbricato: DEHN
Tipo: DVA CSP MOD NPE 100
Art.: 900300
o similare.

Certificati

Caratteristiche tecniche

Tensione massima continuativa AC (U_C )	255 V
Corrente impulsiva di fulmine (10/350 µs): (I_imp )	100 kA

Tensione nominale AC	230 / 400
Tensione massima continuativa AC (U_C )	255 V
Corrente impulsiva di fulmine (10/350 µs): (I_imp )	100 kA
Energia specifica (W/R)	2,50 MJ/Ohm
Capacità di estinzione corrente susseguente di rete [N-PE] AC (I_fi )	100 A_eff
Tempo d’intervento	≤ 100 ns
Temperatura d’esercizio (collegamento in derivazione) (T_UP )	-40 °C ... +80 °C
Montaggio su	Dispositivi DV M TT
Materiale involucro	Termoplastico, colore rosso, UL 94 V-0
Omologazioni	KEMA, UL, VdS

Prodotto 900300 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 900300 è stato aggiunto al carrello.

Apri Web-Shop

Art. 900586 DVA MOD EMOB 255

GTIN (EAN) 4013364500020, Codice doganale (EU): 85363090, Peso lordo: 321.19 g, UM: 1.00 pz.

Immagini

Maggior informazioni

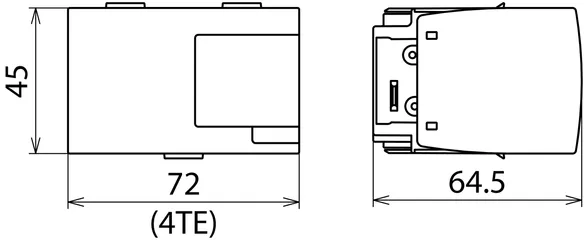

File CAD

Modulo di protezione di rete a spinterometro per scaricatore di tipo 1 + tipo 2
della famiglia di prodotti Red/Line secondo la norma EN 61643-11
Tecnologia spinterometrica RAC ad alta efficienza
Indicazione di guasto mediante la marcatura verde/rossa
Marcatura nella finestrella di controllo
Tensione massima continuativa: AC 255 V
corrente di fulmine (10/350): 12,5 kA
Corrente impulsiva di fulmine (10/350 µs):: 12,5 / 50 kA

Fabbricato: DEHN
Tipo: DVA MOD EMOB 255
Art.: 900586
o similare.

Certificati

Caratteristiche tecniche

Tensione massima continuativa AC (U_C )	255 V
Corrente impulsiva di fulmine (10/350 µs): (I_imp )	12,5 / 50 kA
Limitazione di corrente susseguente / selettività	Un fusibile da 35 A gG non interviene fino a 25 kA_eff (prosp.)

Tensione massima continuativa AC (U_C )	255 V
Corrente impulsiva di fulmine (10/350 µs): (I_imp )	12,5 / 50 kA
Energia specifica (W/R)	39,06 kJ/Ohm / 625,00 kJ/Ohm
Capacità di estinzione corrente susseguente di rete [L-N] AC (I_fi )	50 kA_eff
Capacità di estinzione corrente susseguente di rete [N-PE] AC (I_fi )	100 A_eff A_eff
Limitazione di corrente susseguente / selettività	Un fusibile da 35 A gG non interviene fino a 25 kA_eff (prosp.)
Tempo d’intervento	≤ 100 ns
Temperatura d’esercizio (collegamento in derivazione) (T_UP )	-40 °C ... +80 °C
Montaggio su	DVA EMOB M 3P 255 FM
Materiale involucro	Termoplastico, colore rosso, UL 94 V-0

Prodotto 900586 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 900586 è stato aggiunto al carrello.

Apri Web-Shop
