Art.-Nr. 620015 AS S TE 20 7.10 FL40 STTZN

GTIN 4013364026582, Zolltarifnr. (EU): 85359000, Bruttogewicht: 375.20 g, VPE: 20.00 pz.

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

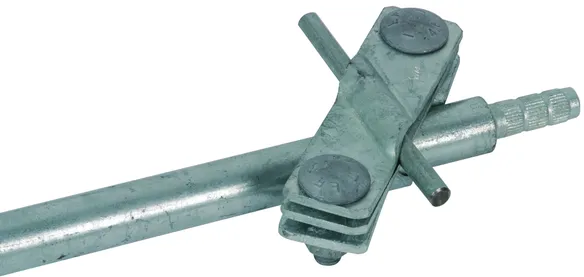

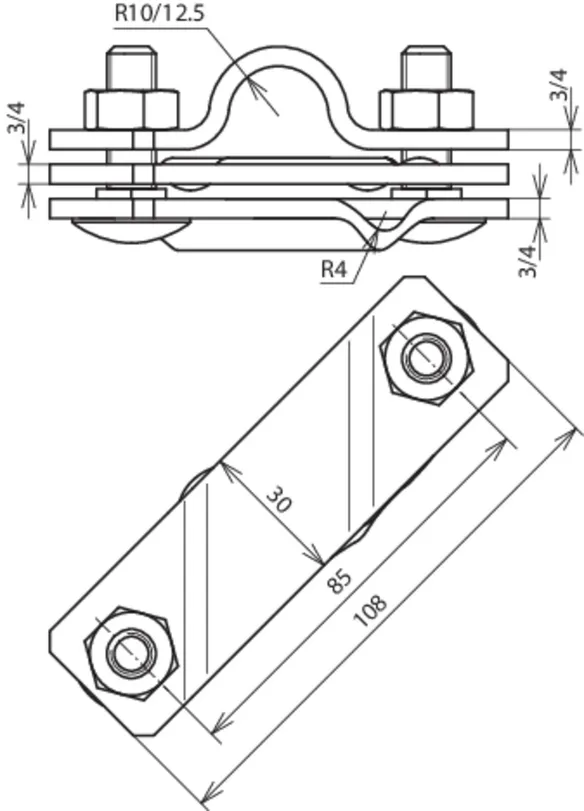

Collare di collegamento esecuzione obliqua Fe/tZn
Collare di collegamento per il collegamento di conduttori tondi, piatti oppure cordati a dispersori di profondità
Materiale: Fe/tZn
Campo di serraggio Td/Pt: 7-10 / -40 mm
Esecuzione per dispersore di profondità: Ø20 mm
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: AS S TE 20 7.10 FL40 STTZN
Art.: 620015
o similare.

Zertifikate

Technische Daten

Materiale	Fe/tZn
Campo di serraggio Td/Pt	7-10 / -40 mm
Esecuzione per dispersore di profondità	Ø20 mm
Riferimento norma	CEI EN 62561-1
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	21,0 kA
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Artikel 620015 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 620015 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

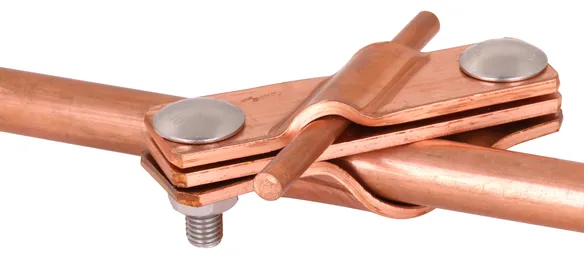

Art.-Nr. 620017 AS S TE 20 7.10 FL40 CU

GTIN 4013364026612, Zolltarifnr. (EU): 85359000, Bruttogewicht: 425.00 g, VPE: 1.00 pz.

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Collare di collegamento esecuzione obliqua Cu
Collare di collegamento per il collegamento di conduttori tondi, piatti oppure cordati a dispersori di profondità
Materiale: Cu
Campo di serraggio Td/Pt: 7-10 / -40 mm
Campo di serraggio (semirigido / cordato): 35-95 mm2
Esecuzione per dispersore di profondità: Ø20 mm
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: AS S TE 20 7.10 FL40 CU
Art.: 620017
o similare.

Zertifikate

Technische Daten

Materiale	Cu
Campo di serraggio Td/Pt	7-10 / -40 mm
Campo di serraggio (semirigido / cordato)	35-95 mm²
Esecuzione per dispersore di profondità	Ø20 mm
Riferimento norma	CEI EN 62561-1
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	29,0 kA
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Materiale	Cu
Campo di serraggio Td/Pt	7-10 / -40 mm
Campo di serraggio (semirigido / cordato)	35-95 mm²
Esecuzione per dispersore di profondità	Ø20 mm
Vite	e M10 x 35 mm
Materiale vite /dado	INOX
Portata di corrente di fulmine (10/350 µs)	= *⁾
Riferimento norma	CEI EN 62561-1
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	29,0 kA
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Artikel 620017 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 620017 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

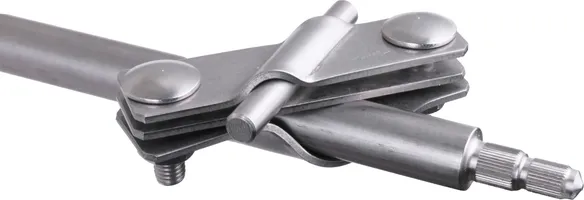

Art.-Nr. 620915 AS S TE 20 7.10 FL40 V4A

GTIN 4013364026629, Zolltarifnr. (EU): 85359000, Bruttogewicht: 303.00 g, VPE: 20.00 pz.

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Collare di collegamento esecuzione obliqua INOX (V4A)
Collare di collegamento per il collegamento di conduttori tondi, piatti oppure cordati a dispersori di profondità
Materiale: INOX (V4A)
Campo di serraggio Td/Pt: 7-10 / -40 mm
Campo di serraggio (semirigido / cordato): 35-95 mm2
Esecuzione per dispersore di profondità: Ø20 mm
Materiale n.: 1.4571 / 1.4404 / 1.4401
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: AS S TE 20 7.10 FL40 V4A
Art.: 620915
o similare.

Zertifikate

Technische Daten

Materiale	INOX (V4A)
Campo di serraggio Td/Pt	7-10 / -40 mm
Campo di serraggio (semirigido / cordato)	35-95 mm²
Esecuzione per dispersore di profondità	Ø20 mm
Materiale n.	1.4571 / 1.4404 / 1.4401
Riferimento norma	CEI EN 62561-1
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	7,3 kA
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Materiale	INOX (V4A)
Campo di serraggio Td/Pt	7-10 / -40 mm
Campo di serraggio (semirigido / cordato)	35-95 mm²
Esecuzione per dispersore di profondità	Ø20 mm
Vite	e M10 x 35 mm
Materiale vite /dado	INOX (V4A)
Materiale n.	1.4571 / 1.4404 / 1.4401
Portata di corrente di fulmine (10/350 µs)	= *⁾
Riferimento norma	CEI EN 62561-1
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	7,3 kA
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Artikel 620915 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 620915 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 625015 AS S TE 25 7.10 FL40 STTZN

GTIN 4013364026599, Zolltarifnr. (EU): 85359000, Bruttogewicht: 388.00 g, VPE: 20.00 pz.

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Collare di collegamento esecuzione obliqua Fe/tZn
Collare di collegamento per il collegamento di conduttori tondi, piatti oppure cordati a dispersori di profondità
Materiale: Fe/tZn
Campo di serraggio Td/Pt: 7-10 / -40 mm
Esecuzione per dispersore di profondità: Ø25 mm
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: AS S TE 25 7.10 FL40 STTZN
Art.: 625015
o similare.

Zertifikate

Technische Daten

Materiale	Fe/tZn
Campo di serraggio Td/Pt	7-10 / -40 mm
Esecuzione per dispersore di profondità	Ø25 mm
Riferimento norma	CEI EN 62561-1
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	18 kA
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Artikel 625015 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 625015 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

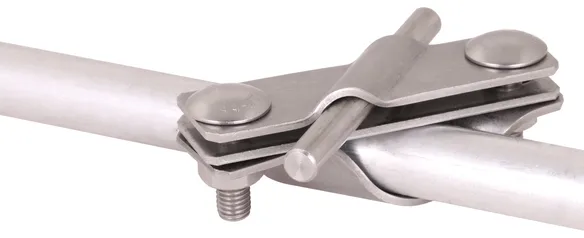

Art.-Nr. 649015 AS S TE 25 7.10 FL40 V4A

GTIN 4013364119376, Zolltarifnr. (EU): 85359000, Bruttogewicht: 305.00 g, VPE: 20.00 pz.

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Collare di collegamento esecuzione obliqua INOX (V4A)
Collare di collegamento per il collegamento di conduttori tondi, piatti oppure cordati a dispersori di profondità
Materiale: INOX (V4A)
Campo di serraggio Td/Pt: 7-10 / -40 mm
Campo di serraggio (semirigido / cordato): 35-95 mm2
Esecuzione per dispersore di profondità: Ø25 mm
Materiale n.: 1.4571 / 1.4404 / 1.4401
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: AS S TE 25 7.10 FL40 V4A
Art.: 649015
o similare.

Zertifikate

Technische Daten

Materiale	INOX (V4A)
Campo di serraggio Td/Pt	7-10 / -40 mm
Campo di serraggio (semirigido / cordato)	35-95 mm²
Esecuzione per dispersore di profondità	Ø25 mm
Materiale n.	1.4571 / 1.4404 / 1.4401
Riferimento norma	CEI EN 62561-1
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	8 kA
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Materiale	INOX (V4A)
Campo di serraggio Td/Pt	7-10 / -40 mm
Campo di serraggio (semirigido / cordato)	35-95 mm²
Esecuzione per dispersore di profondità	Ø25 mm
Vite	e M10 x 35 mm
Materiale vite /dado	INOX (V4A)
Materiale n.	1.4571 / 1.4404 / 1.4401
Portata di corrente di fulmine (10/350 µs)	= *⁾
Riferimento norma	CEI EN 62561-1
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	8 kA
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Artikel 649015 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 649015 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

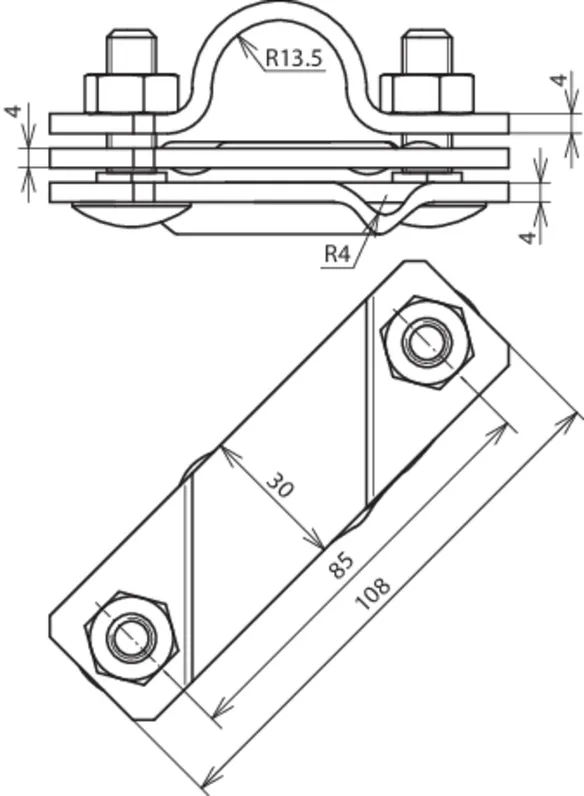

Art.-Nr. 640015 AS S RE 27 7.10 FL40 STTZN

GTIN 4013364106864, Zolltarifnr. (EU): 85359000, Bruttogewicht: 395.20 g, VPE: 1.00 pz.

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

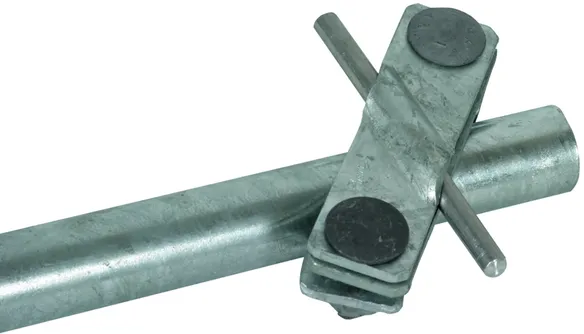

Collare di collegamento esecuzione obliqua specialmente per dispersore tubolare Fe/tZn
Collare di collegamento per il collegamento di conduttori tondi, piatti oppure cordati a dispersori di profondità
Materiale: Fe/tZn
Campo di serraggio Td/Pt: 7-10 / -40 mm
Esecuzione per dispersore di profondità: Ø27 mm
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: AS S RE 27 7.10 FL40 STTZN
Art.: 640015
o similare.

Zertifikate

Technische Daten

Materiale	Fe/tZn
Campo di serraggio Td/Pt	7-10 / -40 mm
Esecuzione per dispersore di profondità	Ø27 mm
Riferimento norma	CEI EN 62561-1

Artikel 640015 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 640015 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

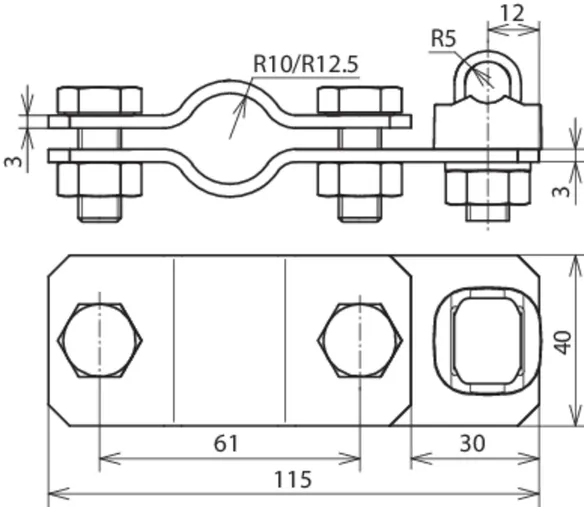

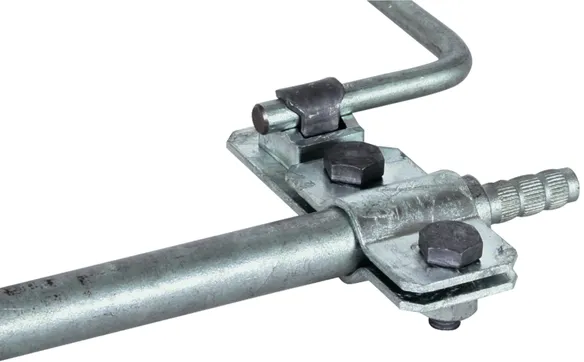

Art.-Nr. 620011 AS TE 20 KSV 7.10 STTZN

GTIN 4013364026636, Zolltarifnr. (EU): 85359000, Bruttogewicht: 320.00 g, VPE: 20.00 pz.

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Collare di collegamento da un lato con connettore KS Fe/tZn
Collare di collegamento per il collegamento di conduttori tondi, piatti oppure cordati a dispersori di profondità
Materiale: Fe/tZn
Campo di serraggio Td: 7-10 mm
Esecuzione per dispersore di profondità: Ø20 mm
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: AS TE 20 KSV 7.10 STTZN
Art.: 620011
o similare.

Zertifikate

Technische Daten

Materiale	Fe/tZn
Campo di serraggio Td	7-10 mm
Esecuzione per dispersore di profondità	Ø20 mm
Riferimento norma	CEI EN 62561-1
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Artikel 620011 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 620011 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 625011 AS TE 25 KSV 7.10 STTZN

GTIN 4013364026643, Zolltarifnr. (EU): 85359000, Bruttogewicht: 345.00 g, VPE: 20.00 pz.

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

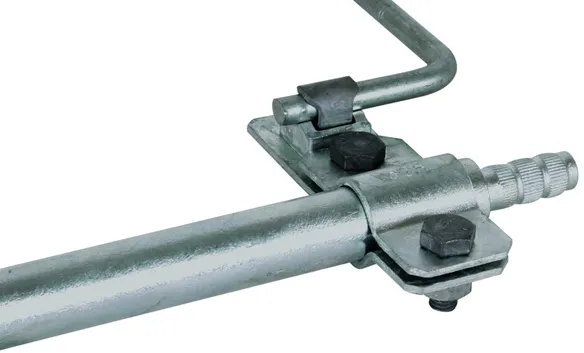

Collare di collegamento da un lato con connettore KS
Collare di collegamento per il collegamento di conduttori tondi, piatti oppure cordati a dispersori di profondità
Materiale: Fe/tZn
Campo di serraggio Td: 7-10 mm
Esecuzione per dispersore di profondità: Ø25 mm
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: AS TE 25 KSV 7.10 STTZN
Art.: 625011
o similare.

Zertifikate

Technische Daten

Materiale	Fe/tZn
Campo di serraggio Td	7-10 mm
Esecuzione per dispersore di profondità	Ø25 mm
Riferimento norma	CEI EN 62561-1
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Artikel 625011 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 625011 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

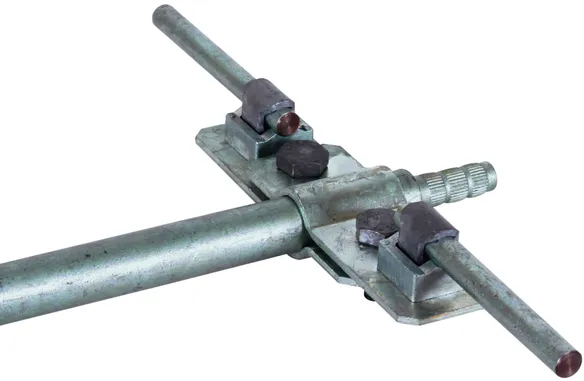

Art.-Nr. 620012 AS TE 20 2XKSV 7.10 STTZN

GTIN 4013364026698, Zolltarifnr. (EU): 85359000, Bruttogewicht: 428.00 g, VPE: 10.00 pz.

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

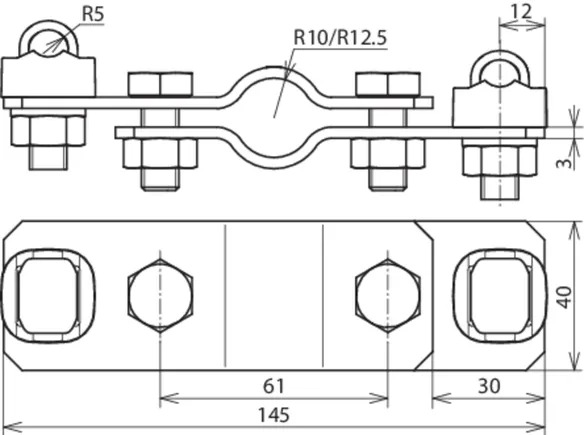

Collare di collegamento da ambo i lati con connettore KS (Fe/tZn)
Collare di collegamento per il collegamento di conduttori tondi, piatti oppure cordati a dispersori di profondità
Materiale: Fe/tZn
Campo di serraggio Td: 7-10 mm
Esecuzione per dispersore di profondità: Ø20 mm
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: AS TE 20 2XKSV 7.10 STTZN
Art.: 620012
o similare.

Zertifikate

Technische Daten

Materiale	Fe/tZn
Campo di serraggio Td	7-10 mm
Esecuzione per dispersore di profondità	Ø20 mm
Riferimento norma	CEI EN 62561-1
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Artikel 620012 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 620012 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 625012 AS TE 25 2XKSV 7.10 STTZN

GTIN 4013364026704, Zolltarifnr. (EU): 85359000, Bruttogewicht: 434.00 g, VPE: 1.00 pz.

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

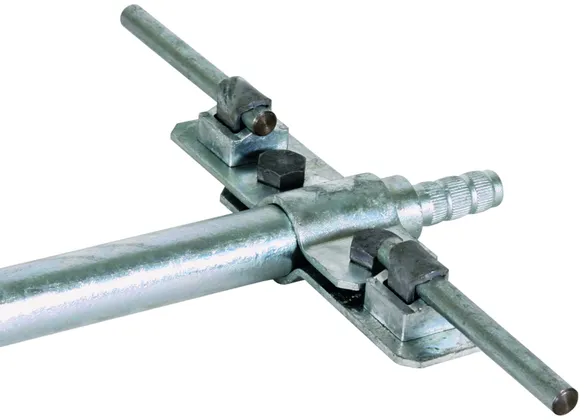

Collare di collegamento su entrambi i lati con connettori KS Fe/tZn
Collari di collegamento per il collegamento di conduttori tondi, piatti oppure cordati a dispersori di profondità
Materiale: Fe/tZn
Campo di serraggio Td: 7-10 mm
Esecuzione per dispersore di profondità: Ø25 mm
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: AS TE 25 2XKSV 7.10 STTZN
Art.: 625012
o similare.

Zertifikate

Technische Daten

Materiale	Fe/tZn
Campo di serraggio Td	7-10 mm
Esecuzione per dispersore di profondità	Ø25 mm
Riferimento norma	CEI EN 62561-1
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Artikel 625012 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 625012 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

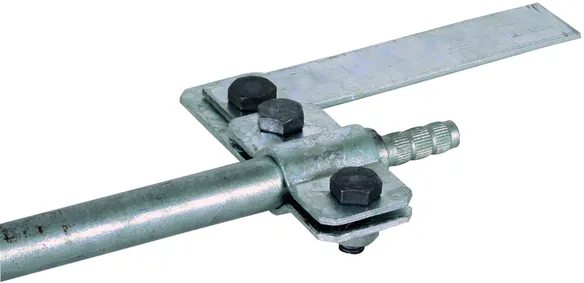

Art.-Nr. 620021 AS TE 20 ASSM10 STTZN

GTIN 4013364026667, Zolltarifnr. (EU): 85359000, Bruttogewicht: 294.00 g, VPE: 1.00 pz.

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

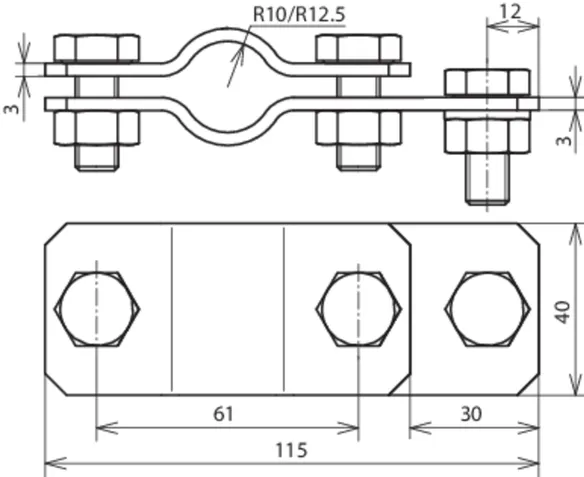

Collare di collegamento da un lato con vite M10 Fe/tZn

Materiale: Fe/tZn
Campo di serraggio Pt: -40 mm
Esecuzione per dispersore di profondità: Ø20 mm
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: AS TE 20 ASSM10 STTZN
Art.: 620021
o similare.

Zertifikate

Technische Daten

Materiale	Fe/tZn
Campo di serraggio Pt	-40 mm
Esecuzione per dispersore di profondità	Ø20 mm
Riferimento norma	CEI EN 62561-1
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	8,4 kA
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Materiale	Fe/tZn
Campo di serraggio Pt	-40 mm
Esecuzione per dispersore di profondità	Ø20 mm
Vite	di M10 x 25 mm
Materiale vite /dado	Fe/tZn
Portata di corrente di fulmine (10/350 µs)	= *⁾
Riferimento norma	CEI EN 62561-1
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	8,4 kA
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Artikel 620021 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 620021 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 625021 AS TE 25 ASSM10 STTZN

GTIN 4013364026674, Zolltarifnr. (EU): 85359000, Bruttogewicht: 315.00 g, VPE: 20.00 pz.

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Materiale: Fe/tZn
Campo di serraggio Pt: -40 mm
Esecuzione per dispersore di profondità: Ø25 mm
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: AS TE 25 ASSM10 STTZN
Art.: 625021
o similare.

Zertifikate

Technische Daten

Materiale	Fe/tZn
Campo di serraggio Pt	-40 mm
Esecuzione per dispersore di profondità	Ø25 mm
Riferimento norma	CEI EN 62561-1
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	8,4 kA
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Materiale	Fe/tZn
Campo di serraggio Pt	-40 mm
Esecuzione per dispersore di profondità	Ø25 mm
Vite	di M10 x 25 mm
Materiale vite /dado	Fe/tZn
Portata di corrente di fulmine (10/350 µs)	= *⁾
Riferimento norma	CEI EN 62561-1
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C)	8,4 kA
*⁾ Per l’attribuzione precisa vedere il certificato di prova.

Artikel 625021 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 625021 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Collare di collegamento

Esecuzione obliqua

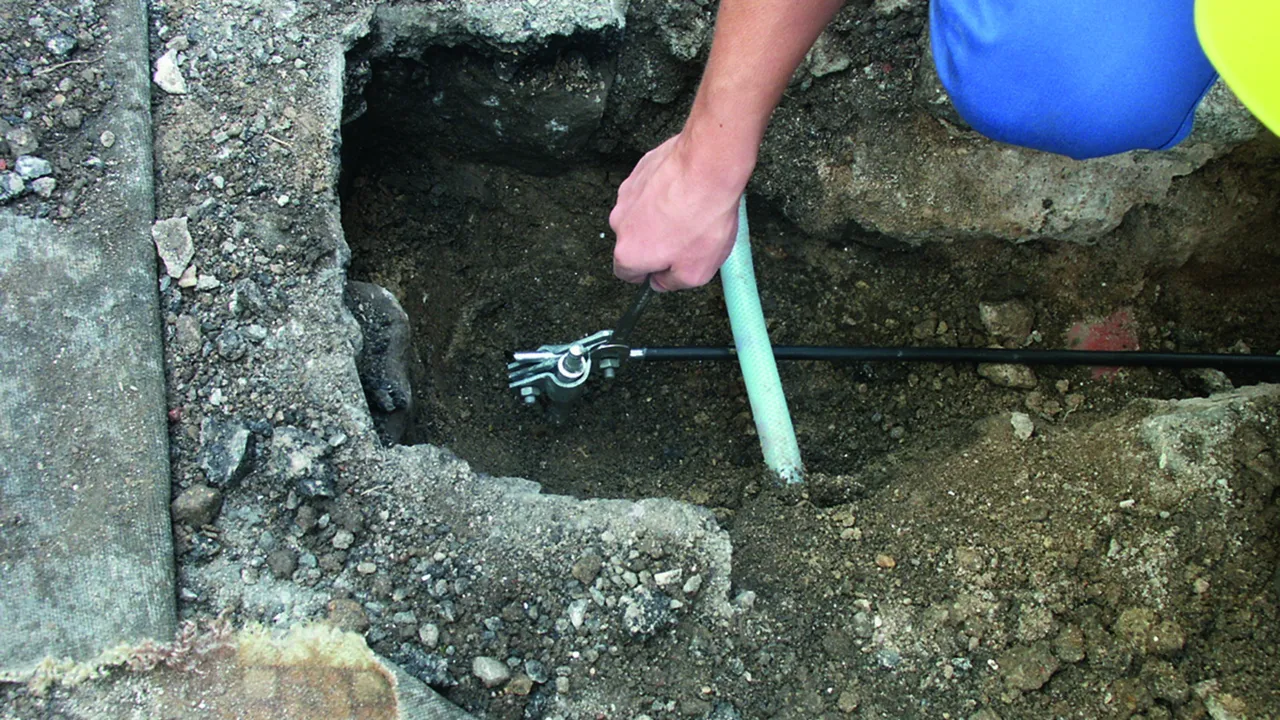

Art.-Nr. 620015 AS S TE 20 7.10 FL40 STTZN

Sie müssen angemeldet sein um 620915.stp herunterzuladen.

Sie müssen angemeldet sein um 620915.igs herunterzuladen.

Sie müssen angemeldet sein um 620915.jt herunterzuladen.

Sie müssen angemeldet sein um 620915.dwg herunterzuladen.

Sie müssen angemeldet sein um 620015m_D.dxf herunterzuladen.

Artikel 620015 wurde zum Merkzettel hinzugefügt.

Artikel 620015 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 620017 AS S TE 20 7.10 FL40 CU

Sie müssen angemeldet sein um 620915.stp herunterzuladen.

Sie müssen angemeldet sein um 620915.igs herunterzuladen.

Sie müssen angemeldet sein um 620915.jt herunterzuladen.

Sie müssen angemeldet sein um 620915.dwg herunterzuladen.

Sie müssen angemeldet sein um 620015m_D.dxf herunterzuladen.

Artikel 620017 wurde zum Merkzettel hinzugefügt.

Artikel 620017 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 620915 AS S TE 20 7.10 FL40 V4A

Sie müssen angemeldet sein um 620915.stp herunterzuladen.

Sie müssen angemeldet sein um 620915.igs herunterzuladen.

Sie müssen angemeldet sein um 620915.jt herunterzuladen.

Sie müssen angemeldet sein um 620915.dwg herunterzuladen.

Sie müssen angemeldet sein um 620015m_D.dxf herunterzuladen.

Artikel 620915 wurde zum Merkzettel hinzugefügt.

Artikel 620915 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 625015 AS S TE 25 7.10 FL40 STTZN

Sie müssen angemeldet sein um 625015.stp herunterzuladen.

Sie müssen angemeldet sein um 625015.igs herunterzuladen.

Sie müssen angemeldet sein um 625015.jt herunterzuladen.

Sie müssen angemeldet sein um 625015.dwg herunterzuladen.

Sie müssen angemeldet sein um 620015m_D.dxf herunterzuladen.

Artikel 625015 wurde zum Merkzettel hinzugefügt.

Artikel 625015 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 649015 AS S TE 25 7.10 FL40 V4A

Sie müssen angemeldet sein um 625015.stp herunterzuladen.

Sie müssen angemeldet sein um 625015.igs herunterzuladen.

Sie müssen angemeldet sein um 625015.jt herunterzuladen.

Sie müssen angemeldet sein um 625015.dwg herunterzuladen.

Sie müssen angemeldet sein um 620015m_D.dxf herunterzuladen.

Artikel 649015 wurde zum Merkzettel hinzugefügt.

Artikel 649015 wurde zum Warenkorb hinzugefügt.

Esecuzione obliqua - specialmente per dispersore tubolare Fe/tZn

Art.-Nr. 640015 AS S RE 27 7.10 FL40 STTZN

Sie müssen angemeldet sein um 640015.stp herunterzuladen.

Sie müssen angemeldet sein um 640015.igs herunterzuladen.

Sie müssen angemeldet sein um 640015.jt herunterzuladen.

Sie müssen angemeldet sein um 640015.dwg herunterzuladen.

Sie müssen angemeldet sein um 640015m_D.dxf herunterzuladen.

Artikel 640015 wurde zum Merkzettel hinzugefügt.

Artikel 640015 wurde zum Warenkorb hinzugefügt.

Collegamento da un lato con connettore KS

Art.-Nr. 620011 AS TE 20 KSV 7.10 STTZN

Sie müssen angemeldet sein um 620011.stp herunterzuladen.

Sie müssen angemeldet sein um 620011.igs herunterzuladen.

Sie müssen angemeldet sein um 620011.jt herunterzuladen.

Sie müssen angemeldet sein um 620011.dwg herunterzuladen.

Sie müssen angemeldet sein um 620011m_D.dxf herunterzuladen.

Artikel 620011 wurde zum Merkzettel hinzugefügt.

Artikel 620011 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 625011 AS TE 25 KSV 7.10 STTZN

Sie müssen angemeldet sein um 625011.stp herunterzuladen.

Sie müssen angemeldet sein um 625011.igs herunterzuladen.

Sie müssen angemeldet sein um 625011.jt herunterzuladen.

Sie müssen angemeldet sein um 625011.dwg herunterzuladen.

Sie müssen angemeldet sein um 620011m_D.dxf herunterzuladen.

Artikel 625011 wurde zum Merkzettel hinzugefügt.

Artikel 625011 wurde zum Warenkorb hinzugefügt.

Collegamento da ambo i lati con connettore KS (Fe/tZn)

Art.-Nr. 620012 AS TE 20 2XKSV 7.10 STTZN

Sie müssen angemeldet sein um 620012.stp herunterzuladen.

Sie müssen angemeldet sein um 620012.igs herunterzuladen.

Sie müssen angemeldet sein um 620012.jt herunterzuladen.

Sie müssen angemeldet sein um 620012.dwg herunterzuladen.

Sie müssen angemeldet sein um 620012m_D.dxf herunterzuladen.

Artikel 620012 wurde zum Merkzettel hinzugefügt.

Artikel 620012 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 625012 AS TE 25 2XKSV 7.10 STTZN

Sie müssen angemeldet sein um 625012.stp herunterzuladen.

Sie müssen angemeldet sein um 625012.igs herunterzuladen.
