Elementi di connessione lato fase per linee aeree

Per l’equipaggiamento sul lato fase di dispositivi uni- e tripolari di messa a terra ed in corto circuito su linee aeree
Con guida per l’agganciamento per il sicuro aggancio su conduttori aerei
Facile aggancio tramite elemento di pressione a molla
Esecuzione PK1 antirotazione rispettivamente PK2 e codolo lungo con innesto a baionentta
Dispositivi di messa a terra ed in corto circuito possono essere assemblati online tramite il configuratore EuK

Details

Pinza di fase con guida fissa di
agganciamento per il sicuro aggancio.

lorem ipsum — Pinza di fase con guida fissa di
agganciamento per il sicuro aggancio.

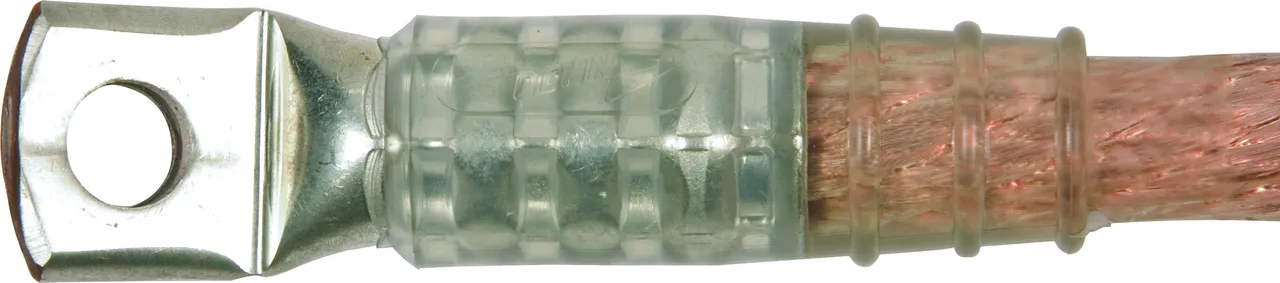

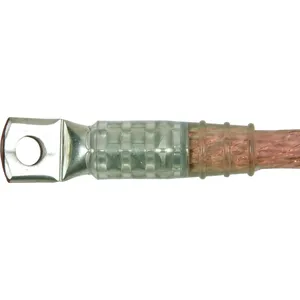

Capocorda pressato tipo **PK2**:
senza asola sul capicorda per elementi di connessione di altri fornitori a richiesta.

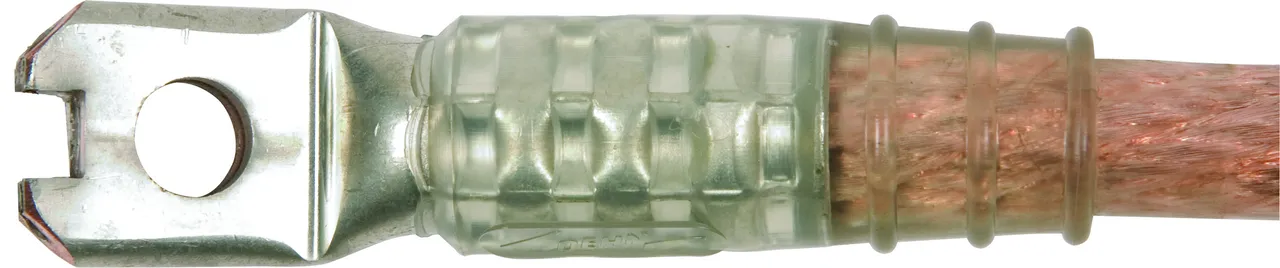

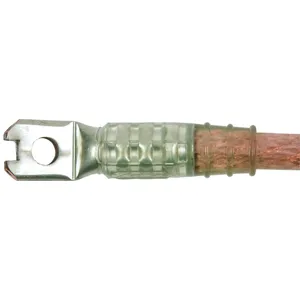

Capocorda pressato tipo **PK1**:
antirotazione tramite asola sul capocorda (esecuzione standard).

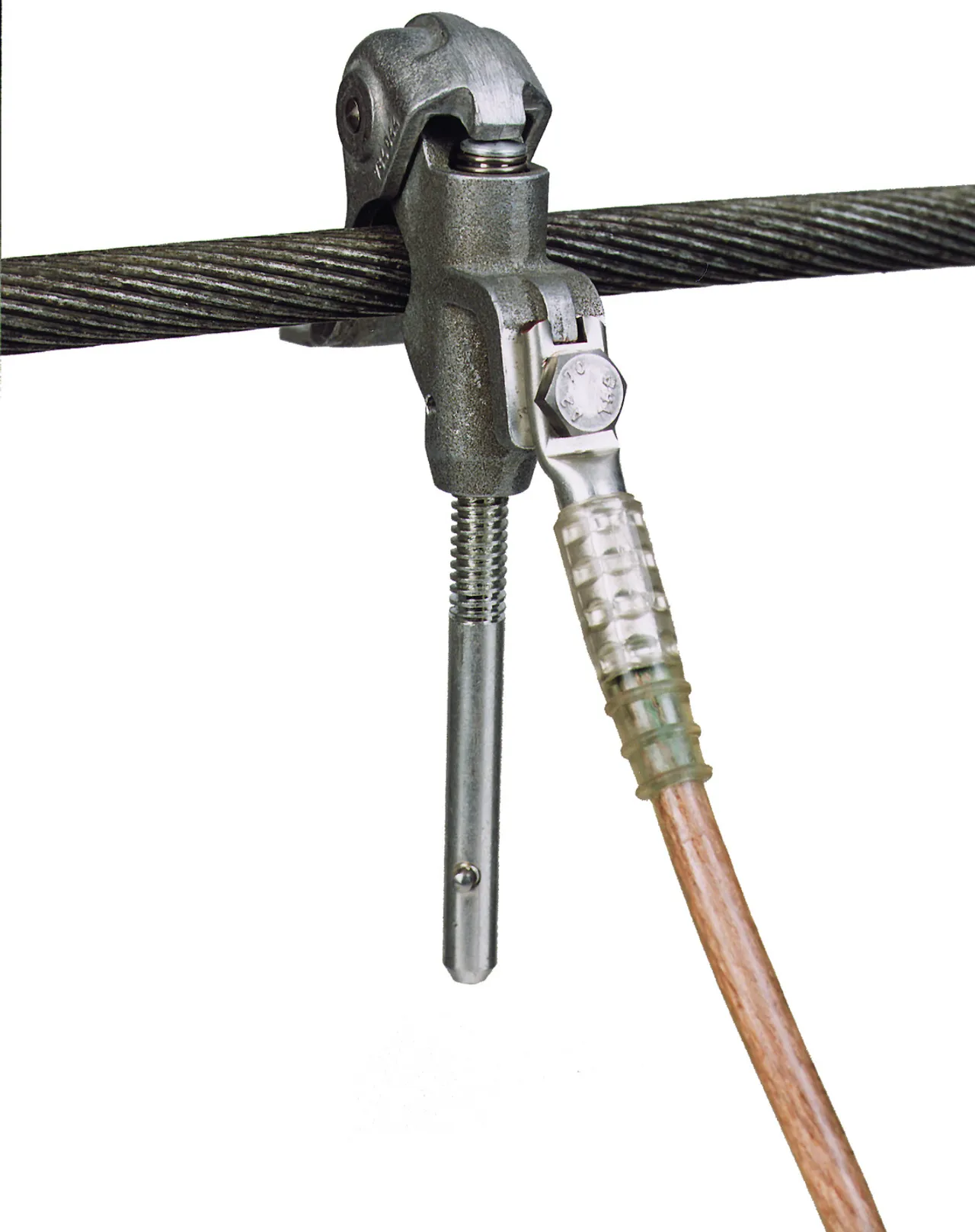

Pinza di fase con elemento di pressione a molla.

Pinza con codolo lungo e fioretto di messa a terra con giunto in alluminio

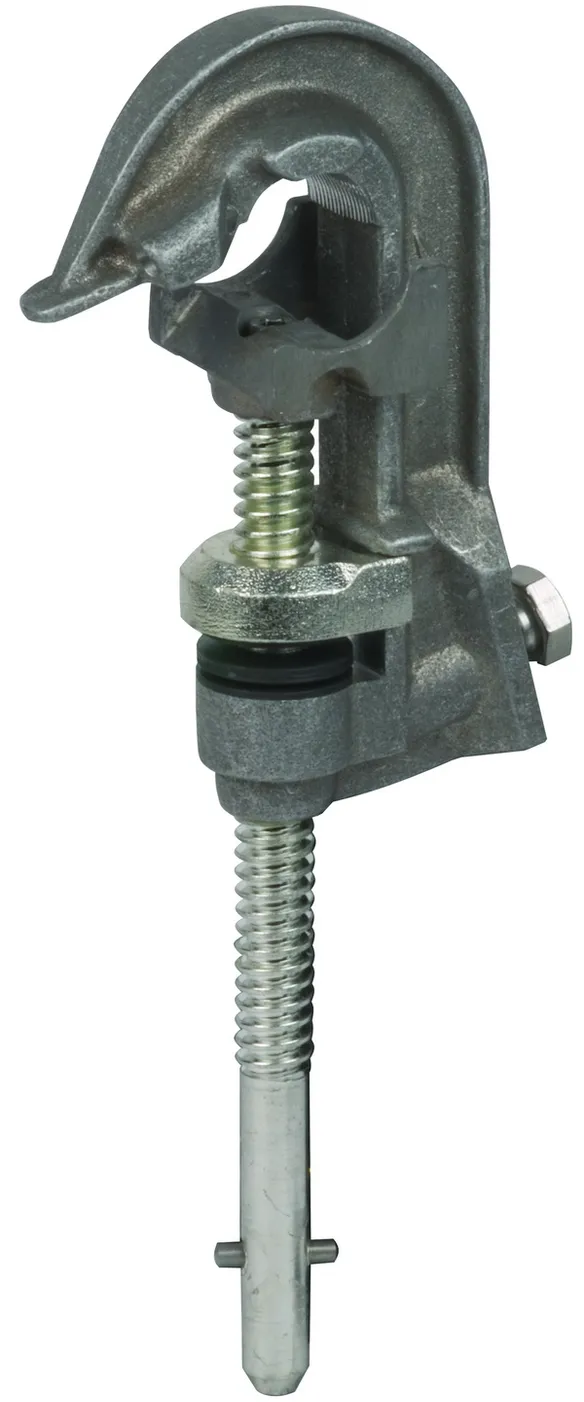

Pinza di fase a vite in esecuzione normale

Resistente al corto circuito anche con conduttori corrosi per eventi atmosferici.

2 Produkte

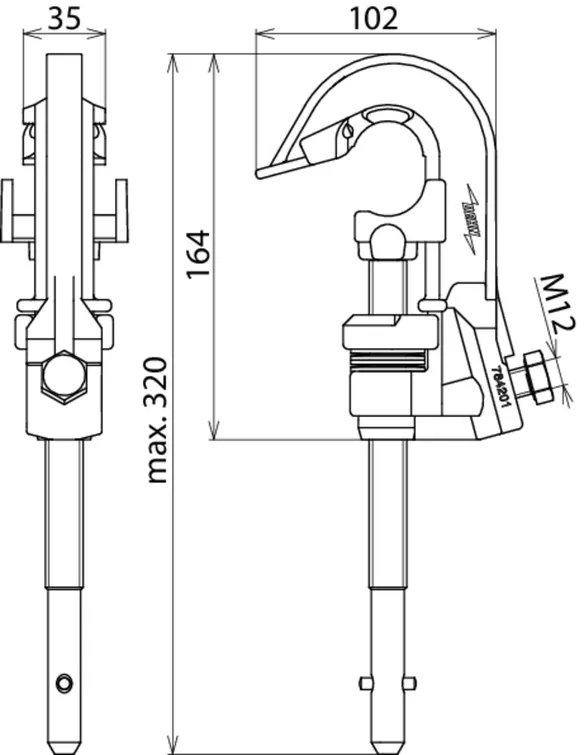

Art.-Nr. 784201 PSK 4 30 SQL

GTIN 4013364006591, Zolltarifnr. (EU): 85359000, Bruttogewicht: 880.00 g, VPE: 1.00 pz.

Abbildungen

PDF öffnen

Weitere Information

Technische Daten

Campo di serraggio Ø	4 ... 30 mm
Antirotazione	PK1
Per sezione corda Cu	16 ... 70 mm²
Corrente di corto circuito max. I_cc 0,5 s	19,5 kA
Corrente di corto circuito max. I_cc 1 s	13,8 kA

Campo di serraggio Ø	4 ... 30 mm
Antirotazione	PK1
Per sezione corda Cu	16 ... 70 mm²
Corrente di corto circuito max. I_cc 0,5 s	19,5 kA
Corrente di corto circuito max. I_cc 1 s	13,8 kA
Norma	EN/IEC 61230 (DIN VDE 0683-100), codolo filettato a baionetta DIN 48087
Campo di temperatura	–25 °C ... +55 °C
Materiale piastra di pressione	lega Al
Materiale corpo serraggio	lega Al
Materiale codolo	lega Cu/gal Sn

Artikel 784201 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 784201 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 784301 PSK 10 65 SQL

GTIN 4013364006553, Zolltarifnr. (EU): 85359000, Bruttogewicht: 1.70 kg, VPE: 1.00 pz.

Abbildungen

PDF öffnen

Weitere Information

Technische Daten

Campo di serraggio Ø	10 ... 65 mm
Antirotazione	PK1
Per sezione corda Cu	16 ... 120 mm²
Corrente di corto circuito max. I_cc 0,5 s	33,5 kA
Corrente di corto circuito max. I_cc 1 s	23,7 kA

Campo di serraggio Ø	10 ... 65 mm
Antirotazione	PK1
Per sezione corda Cu	16 ... 120 mm²
Corrente di corto circuito max. I_cc 0,5 s	33,5 kA
Corrente di corto circuito max. I_cc 1 s	23,7 kA
Norma	EN/IEC 61230 (DIN VDE 0683-100), codolo filettato a baionetta DIN 48087
Campo di temperatura	–25 °C ... +55 °C
Materiale piastra di pressione	lega Al
Materiale corpo serraggio	lega Al
Materiale codolo	lega Cu/gal Sn

Artikel 784301 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 784301 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

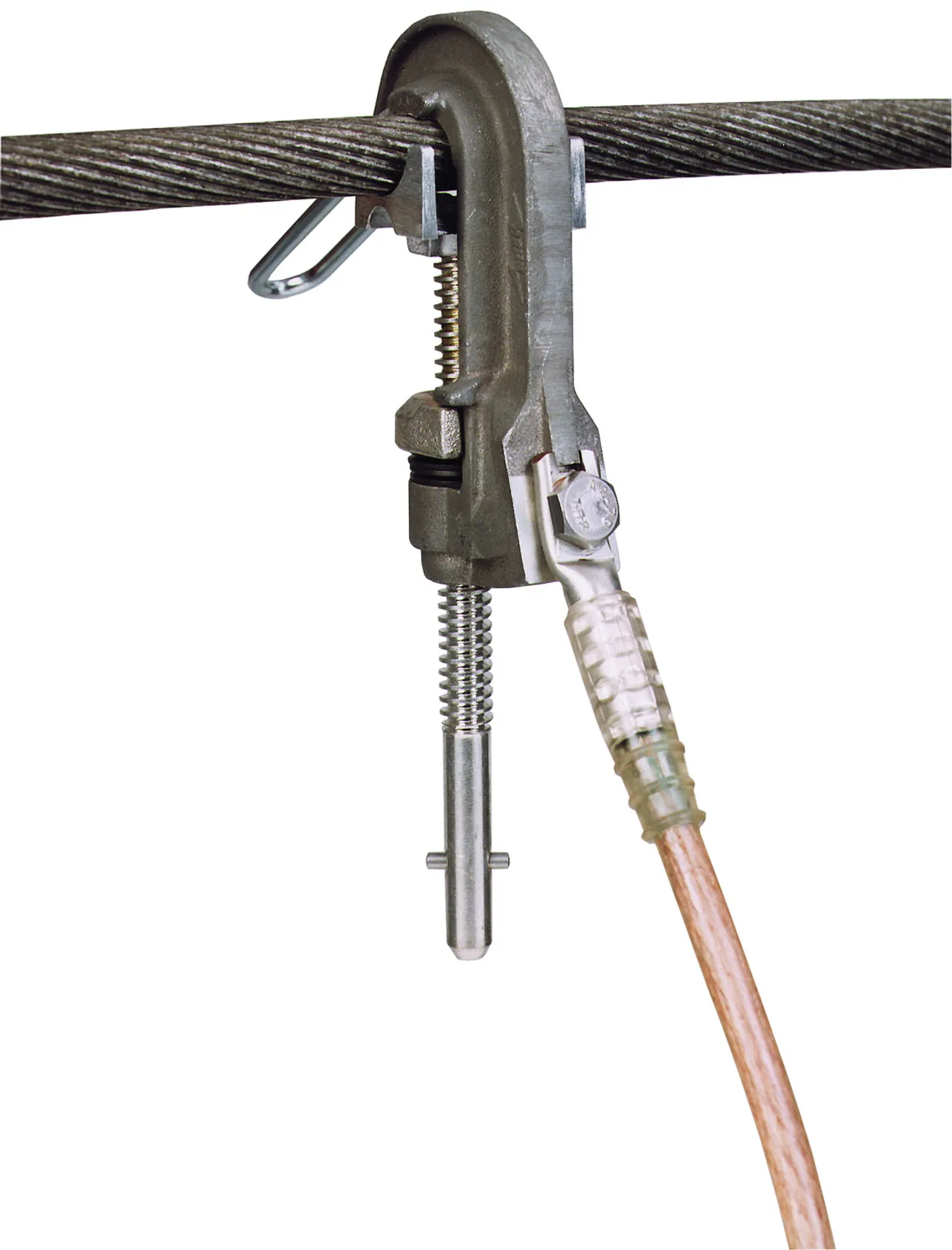

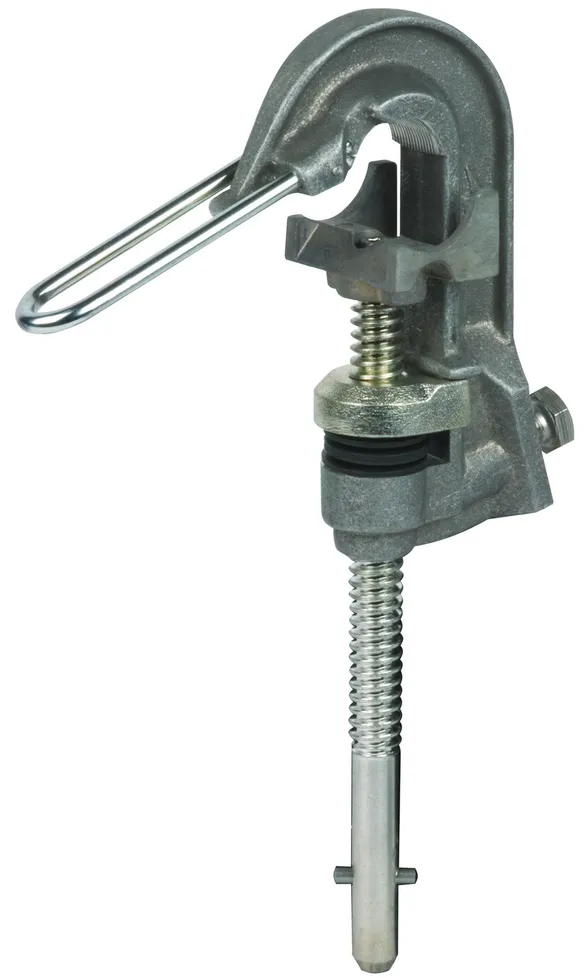

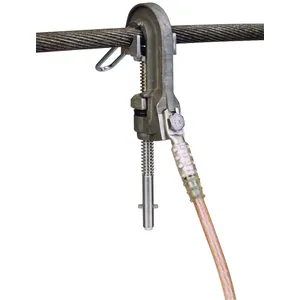

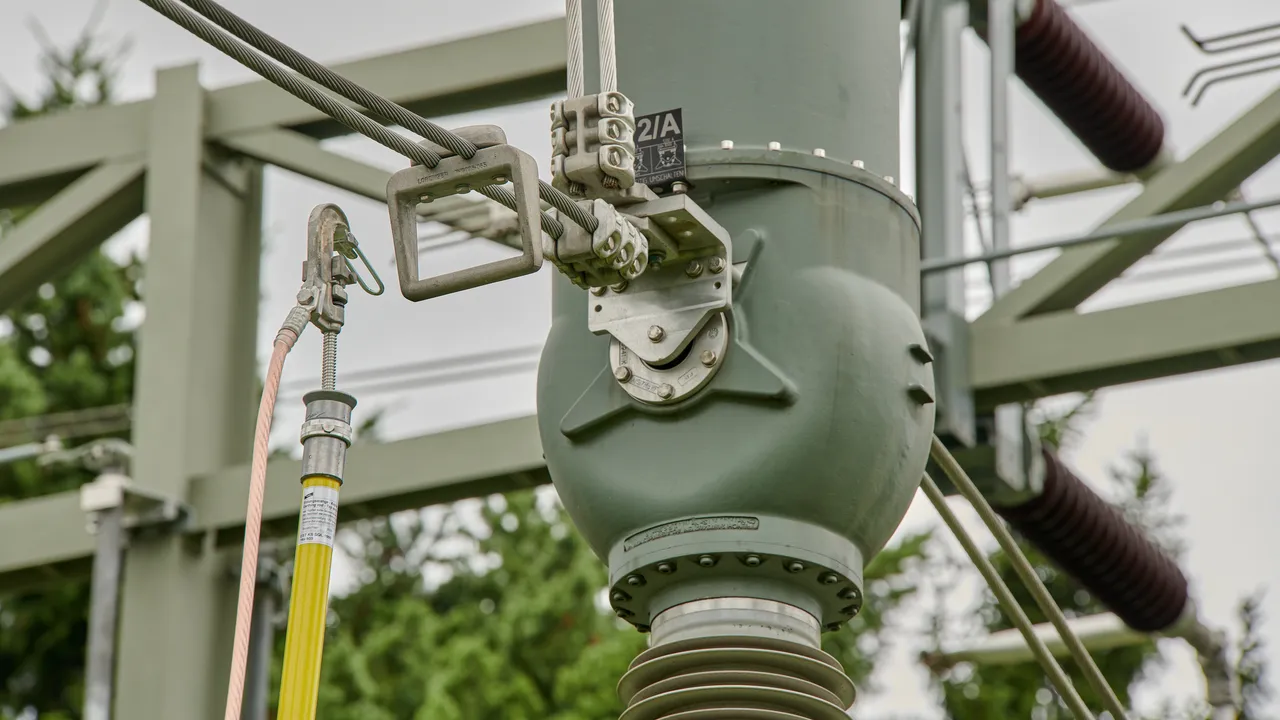

Pinza di fase a vite con guida per l'aggancio

Resistente al corto circuito anche con conduttori corrosi per eventi atmosferici.

2 Produkte

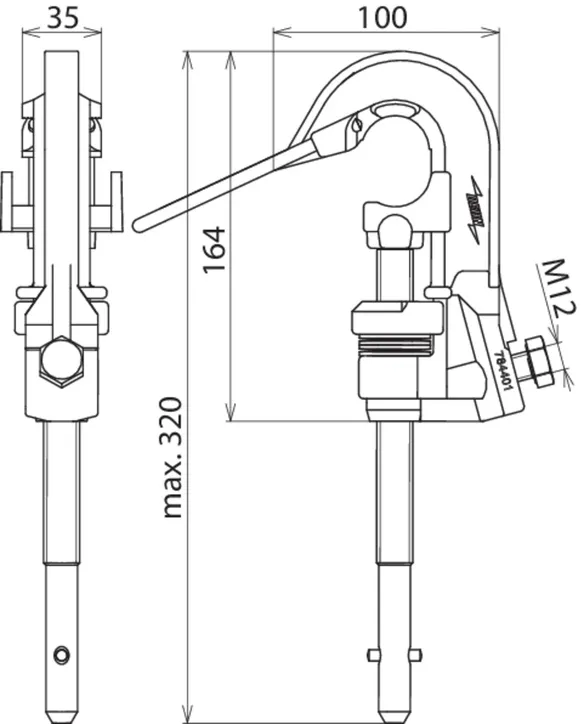

Art.-Nr. 784401 PSK 4 30 SQL EH

GTIN 4013364006614, Zolltarifnr. (EU): 85359000, Bruttogewicht: 1.47 kg, VPE: 1.00 pz.

Abbildungen

PDF öffnen

Weitere Information

Technische Daten

Campo di serraggio Ø	4 ... 30 mm
Antirotazione	PK1
Per sezione corda Cu	16 ... 70 mm²
Corrente di corto circuito max. I_cc 0,5 s	19,5 kA
Corrente di corto circuito max. I_cc 1 s	13,8 kA

Campo di serraggio Ø	4 ... 30 mm
Antirotazione	PK1
Per sezione corda Cu	16 ... 70 mm²
Corrente di corto circuito max. I_cc 0,5 s	19,5 kA
Corrente di corto circuito max. I_cc 1 s	13,8 kA
Norma	EN/IEC 61230 (DIN VDE 0683-100), codolo filettato a baionetta DIN 48087
Campo di temperatura	–25 °C ... +55 °C
Materiale piastra di pressione	lega Al
Materiale corpo serraggio	lega Al
Materiale codolo	lega Cu/gal Sn
Materiale guida per l'aggancio	Fe/gal Zn

Artikel 784401 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 784401 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 784501 PSK 10 65 SQL EH

GTIN 4013364006560, Zolltarifnr. (EU): 85359000, Bruttogewicht: 2.12 kg, VPE: 1.00 pz.

Abbildungen

PDF öffnen

Weitere Information

Technische Daten

Campo di serraggio Ø	10 ... 65 mm
Antirotazione	PK1
Per sezione corda Cu	16 ... 120 mm²
Corrente di corto circuito max. I_cc 0,5 s	33,5 kA
Corrente di corto circuito max. I_cc 1 s	23,7 kA

Campo di serraggio Ø	10 ... 65 mm
Antirotazione	PK1
Per sezione corda Cu	16 ... 120 mm²
Corrente di corto circuito max. I_cc 0,5 s	33,5 kA
Corrente di corto circuito max. I_cc 1 s	23,7 kA
Norma	EN/IEC 61230 (DIN VDE 0683-100), codolo filettato a baionetta DIN 48087
Campo di temperatura	–25 °C ... +55 °C
Materiale piastra di pressione	lega Al
Materiale corpo serraggio	lega Al
Materiale codolo	lega Cu/gal Sn
Materiale guida per l'aggancio	Fe/gal Zn

Artikel 784501 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 784501 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

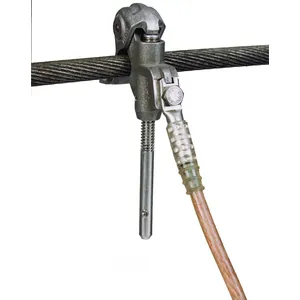

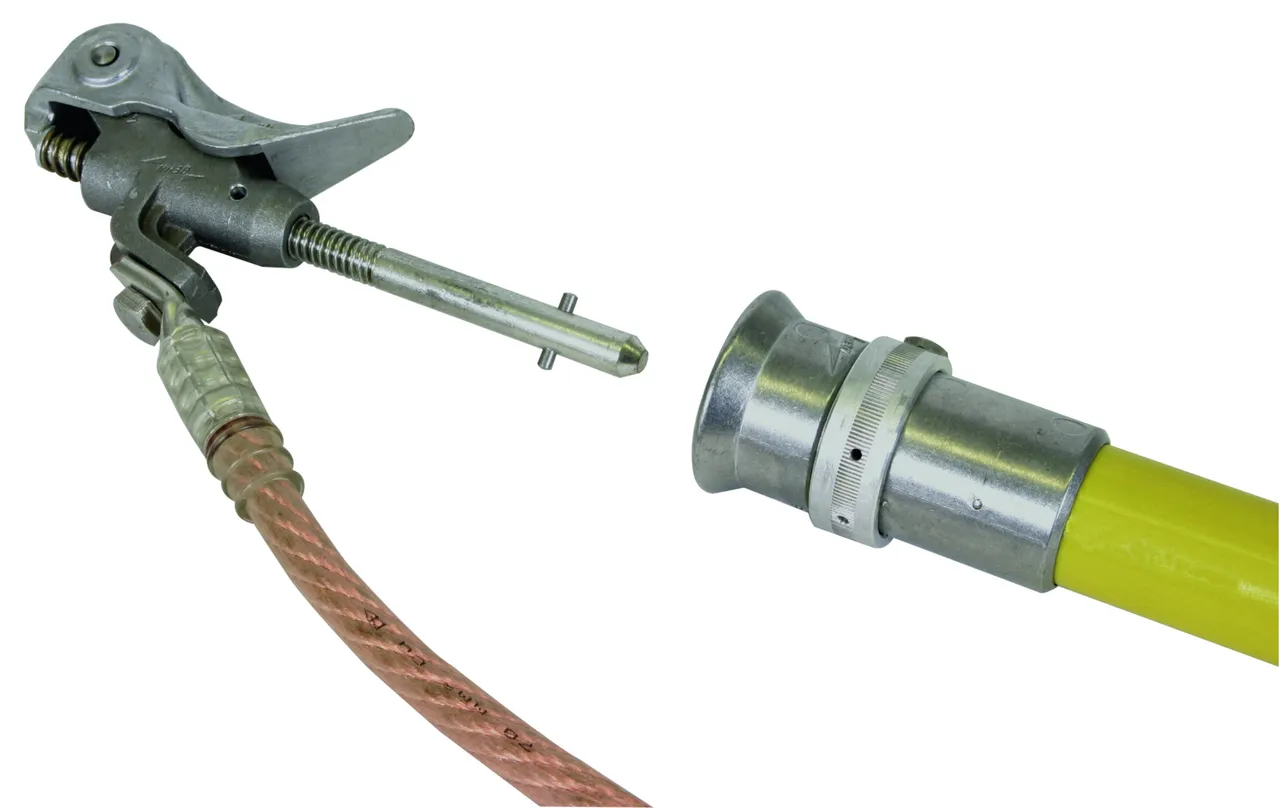

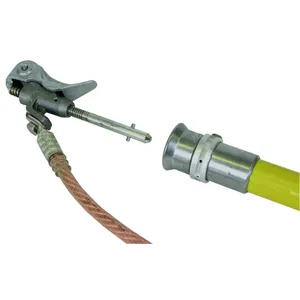

Pinza di fase a vite con precarico a molla

L'aggancio avviene tramite la pinza sotto carico.

1 Produkt

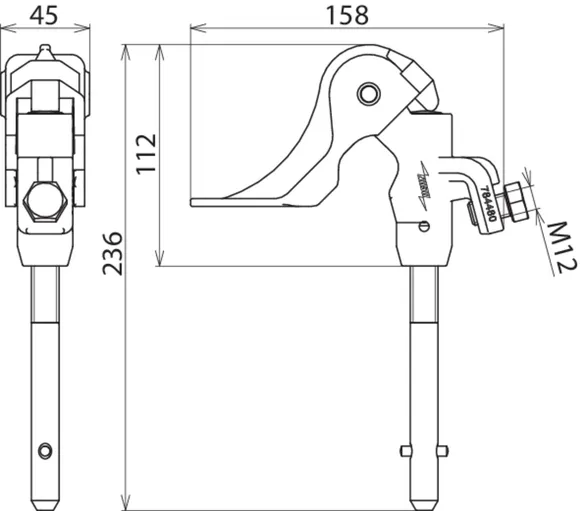

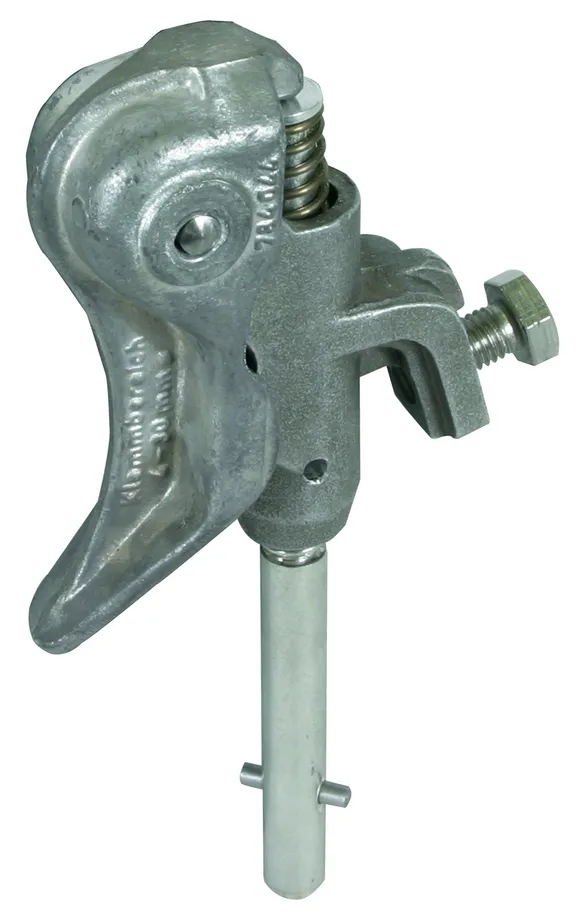

Art.-Nr. 784480 PSK FV 4 30 SQL

GTIN 4013364054479, Zolltarifnr. (EU): 85359000, Bruttogewicht: 600.00 g, VPE: 1.00 pz.

Abbildungen

PDF öffnen

Weitere Information

Technische Daten

Campo di serraggio Ø	4 ... 30 mm
Antirotazione	PK1
Per sezione corda Cu	16 ... 70 mm²
Corrente di corto circuito max. I_cc 0,5 s	19,5 kA
Corrente di corto circuito max. I_cc 1 s	13,8 kA

Campo di serraggio Ø	4 ... 30 mm
Antirotazione	PK1
Per sezione corda Cu	16 ... 70 mm²
Corrente di corto circuito max. I_cc 0,5 s	19,5 kA
Corrente di corto circuito max. I_cc 1 s	13,8 kA
Norma	EN/IEC 61230 (DIN VDE 0683-100), codolo filettato a baionetta DIN 48087
Campo di temperatura	–25 °C ... +55 °C
Materiale piastra di pressione	lega Al
Materiale corpo serraggio	lega Al
Materiale codolo	lega Cu/gal Sn

Artikel 784480 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 784480 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Pinza di fase a vite con elevato campo di serraggio

Specialmente adatto per conduttori in Al e Al/Fe, tubi e punti fissi di fase.

1 Produkt

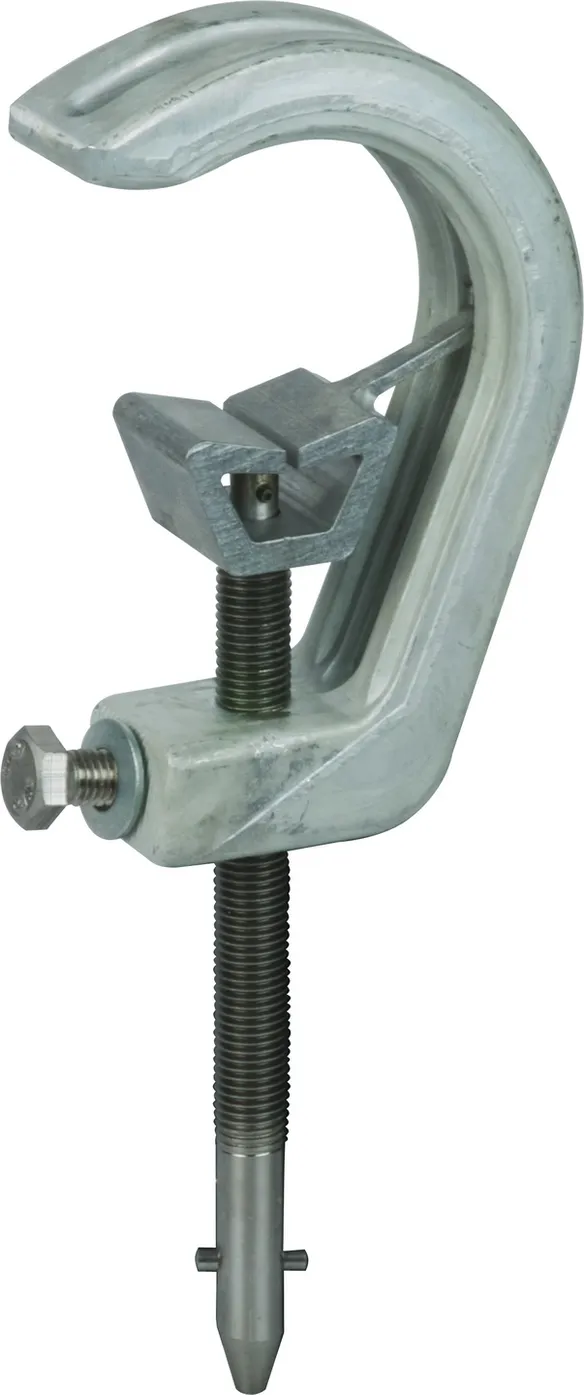

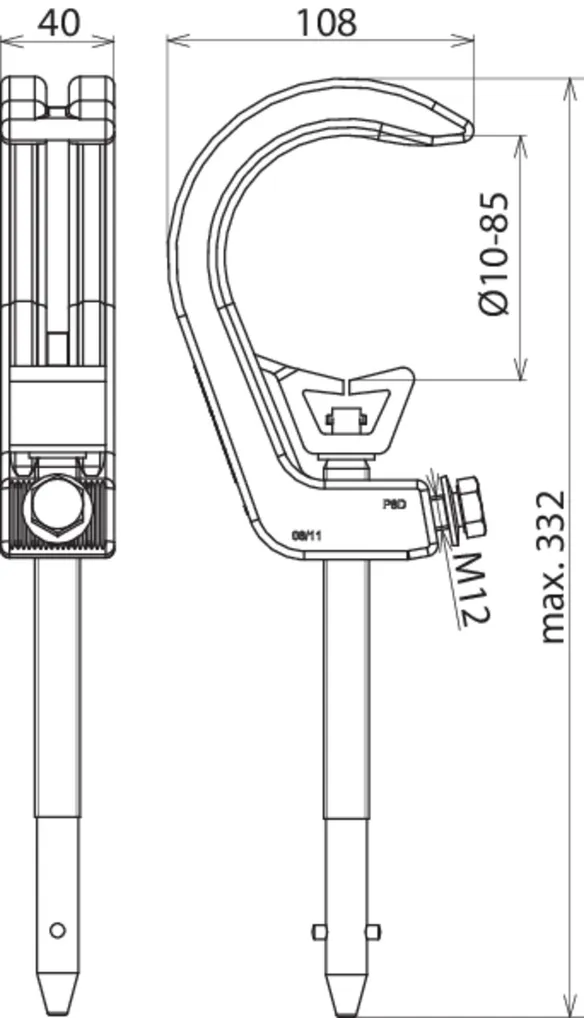

Art.-Nr. 784085 PSK 10 85 SQL

GTIN 4013364018686, Zolltarifnr. (EU): 85359000, Bruttogewicht: 872.00 g, VPE: 1.00 pz.

Abbildungen

PDF öffnen

Weitere Information

Technische Daten

Campo di serraggio Ø	10 ... 85 mm
Antirotazione	PK2
Per sezione corda Cu	16 ... 150 mm²
Corrente di corto circuito max. I_cc 0,5 s	29,6 kA
Corrente di corto circuito max. I_cc 1 s	29,6 kA

Campo di serraggio Ø	10 ... 85 mm
Antirotazione	PK2
Per sezione corda Cu	16 ... 150 mm²
Corrente di corto circuito max. I_cc 0,5 s	29,6 kA
Corrente di corto circuito max. I_cc 1 s	29,6 kA
Norma	EN/IEC 61230 (DIN VDE 0683-100), codolo filettato a baionetta DIN 48087
Campo di temperatura	–25 °C ... +55 °C
Materiale piastra di pressione	lega Al
Materiale corpo serraggio	lega Al
Materiale codolo	INOX

Artikel 784085 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 784085 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Pinza di fase a vite con grande campo di serraggio e fioretto di messa a terra telescopico

Particolarmente adatta per corde in Al e Al-St, tubi e punti fissi di terra lato fase.

1 Produkt

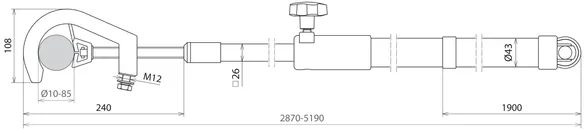

Art.-Nr. 769511 ESTC PSK 5000 SN7249

GTIN 4013364135055, Zolltarifnr. (EU): 82055980, Bruttogewicht: 5.71 kg, VPE: 1.00 pz.

Abbildungen

PDF öffnen

Weitere Information

Technische Daten

Campo di serraggio Ø	10 ... 85 mm
Antirotazione	PK2
Per sezione corda Cu	16 ... 150 mm²
Corrente di corto circuito max. I_cc 0,5 s	29,6 kA
Corrente di corto circuito max. I_cc 1 s	29,6 kA
Lunghezza totale (l_{G max} / I_{G min} )	5200 / 2875 mm
Lunghezza impugnatura	1900 mm

Campo di serraggio Ø	10 ... 85 mm
Antirotazione	PK2
Per sezione corda Cu	16 ... 150 mm²
Corrente di corto circuito max. I_cc 0,5 s	29,6 kA
Corrente di corto circuito max. I_cc 1 s	29,6 kA
Norma	EN/IEC 61230 (DIN VDE 0683-100), codolo filettato a baionetta DIN 48087
Campo di temperatura	–25 °C ... +55 °C
Materiale piastra di pressione	lega Al
Materiale corpo serraggio	lega Al
Materiale codolo	INOX
Materiale tubo isolante	tubo in poliestere rinforzato con fibre di vetro
Materiale giunto a innesto, impugnatura a croce	lega Al
Lunghezza totale (l_{G max} / I_{G min} )	5200 / 2875 mm
Lunghezza impugnatura	1900 mm
Diametro fioretto	43 mm

Artikel 769511 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 769511 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Pinza di fase a vite

Specialmente adatta nell’impiego inclinato.

1 Produkt

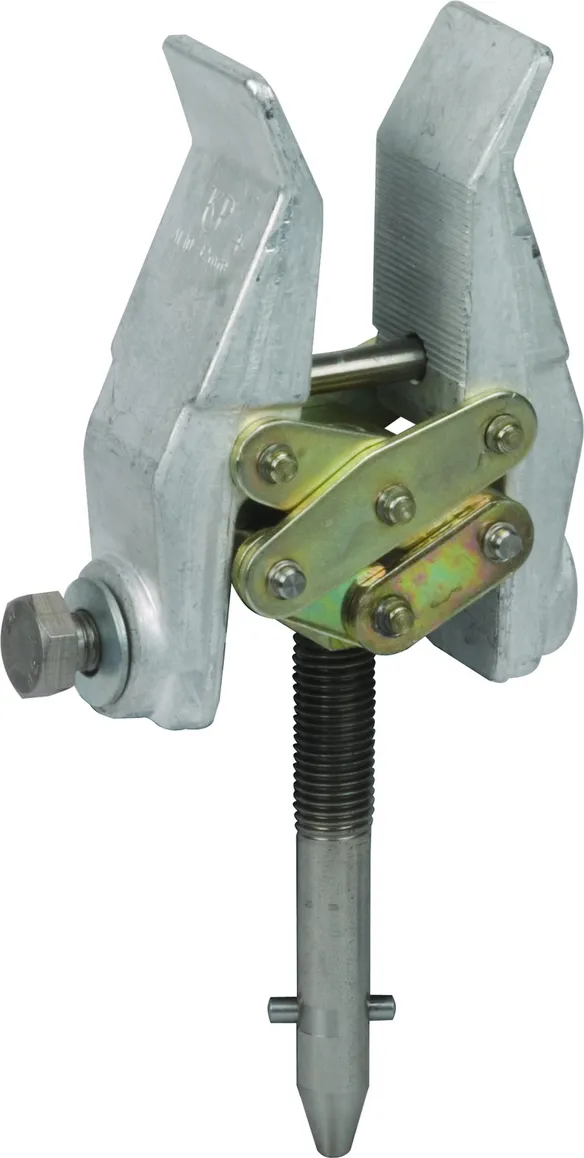

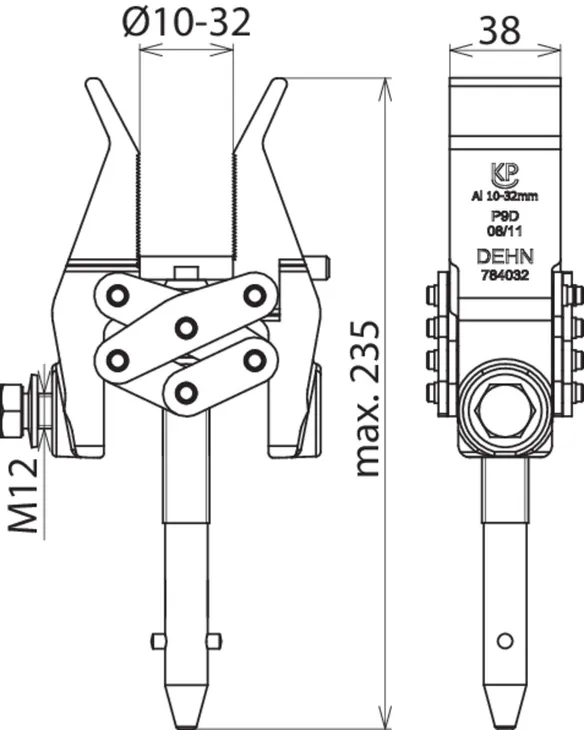

Art.-Nr. 784032 PSK 10 32 SQL

GTIN 4013364018679, Zolltarifnr. (EU): 85359000, Bruttogewicht: 969.40 g, VPE: 1.00 pz.

Abbildungen

PDF öffnen

Weitere Information

CAD-Daten

Technische Daten

Campo di serraggio Ø	10 ... 32 mm
Antirotazione	PK2
Per sezione corda Cu	16 ... 95 mm²
Corrente di corto circuito max. I_cc 0,5 s	18,7 kA
Corrente di corto circuito max. I_cc 1 s	18,7 kA

Campo di serraggio Ø	10 ... 32 mm
Antirotazione	PK2
Per sezione corda Cu	16 ... 95 mm²
Corrente di corto circuito max. I_cc 0,5 s	18,7 kA
Corrente di corto circuito max. I_cc 1 s	18,7 kA
Norma	EN/IEC 61230 (DIN VDE 0683-100), codolo filettato a baionetta DIN 48087
Campo di temperatura	–25 °C ... +55 °C
Materiale piastra di pressione	lega Al
Materiale corpo serraggio	lega Al
Materiale codolo	INOX

Artikel 784032 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 784032 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

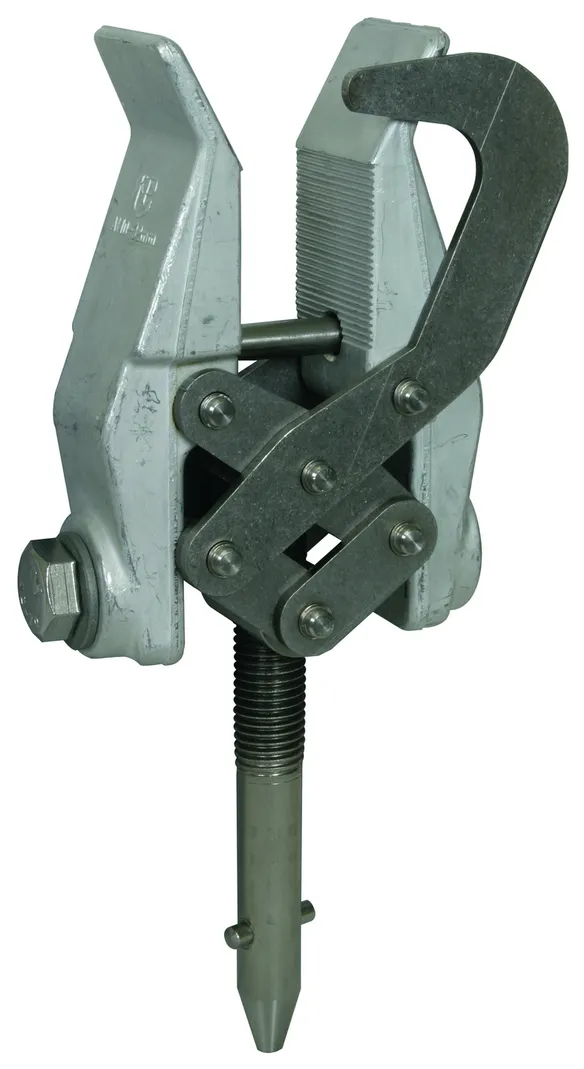

Pinza di fase con staffa di sicurezza

Specialmente adatta nell'impiego inclinato.

1 Produkt

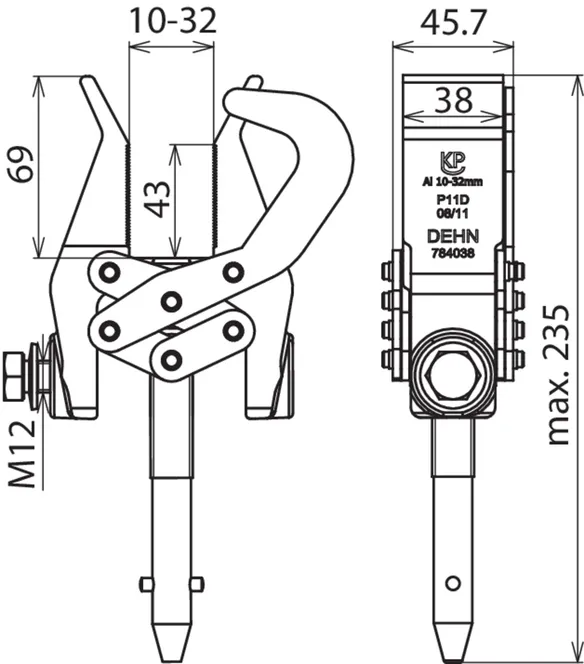

Art.-Nr. 784038 PSK 10 32 SQL SB

GTIN 4013364138452, Zolltarifnr. (EU): 85359000, Bruttogewicht: 1.01 kg, VPE: 1.00 pz.

Abbildungen

PDF öffnen

Weitere Information

Technische Daten

Campo di serraggio Ø	10 ... 32 mm
Antirotazione	PK2
Per sezione corda Cu	16 ... 95 mm²
Corrente di corto circuito max. I_cc 0,5 s	18,7 kA
Corrente di corto circuito max. I_cc 1 s	18,7 kA

Campo di serraggio Ø	10 ... 32 mm
Antirotazione	PK2
Per sezione corda Cu	16 ... 95 mm²
Corrente di corto circuito max. I_cc 0,5 s	18,7 kA
Corrente di corto circuito max. I_cc 1 s	18,7 kA
Norma	EN/IEC 61230 (DIN VDE 0683-100), codolo filettato a baionetta DIN 48087
Campo di temperatura	–25 °C ... +55 °C
Materiale piastra di pressione	lega Al
Materiale corpo serraggio	lega Al
Materiale codolo	INOX
Materiale guida per l'aggancio	INOX

Artikel 784038 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 784038 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

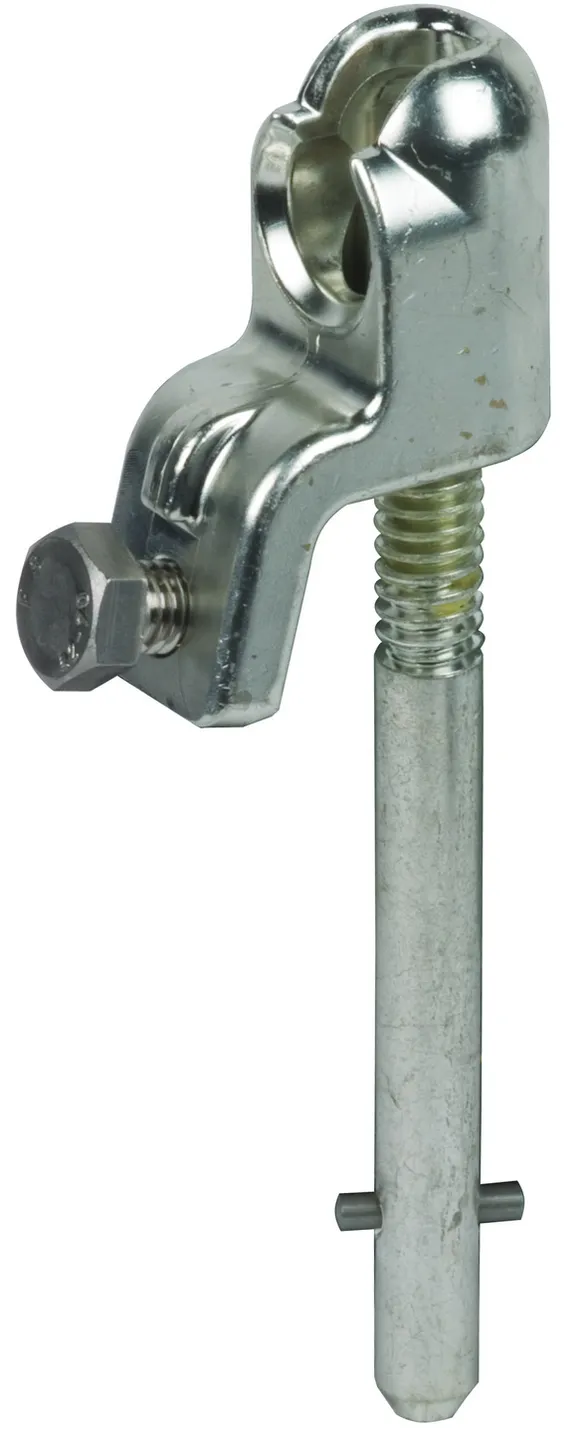

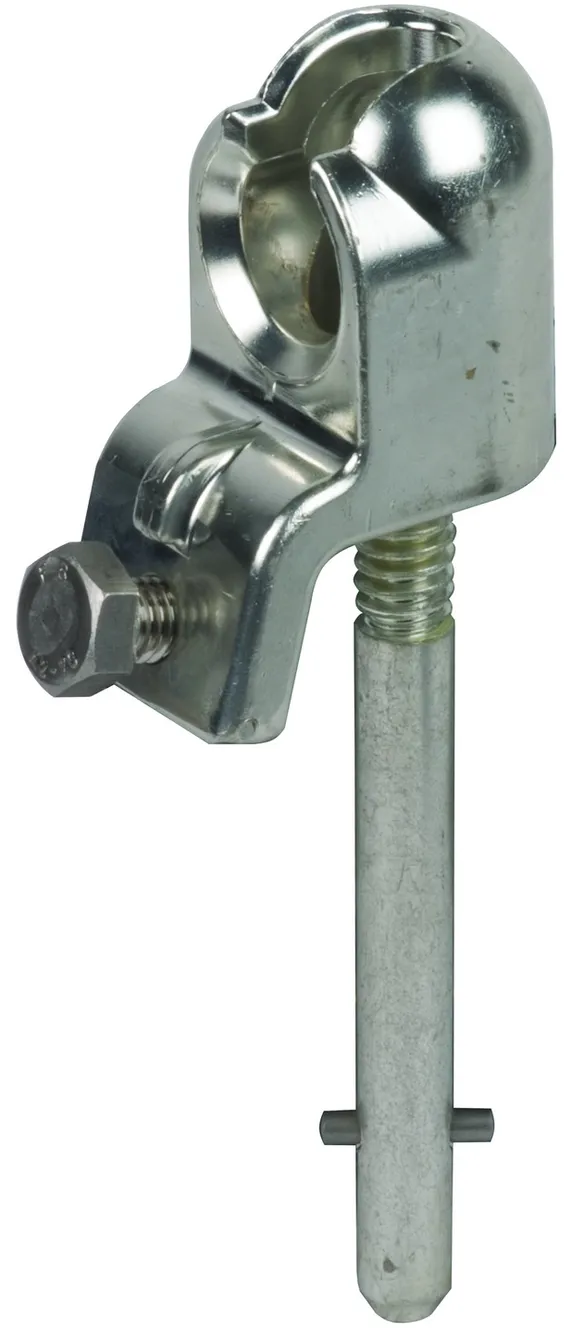

Pinza per punti fissi a sfera, fissa

2 Produkte

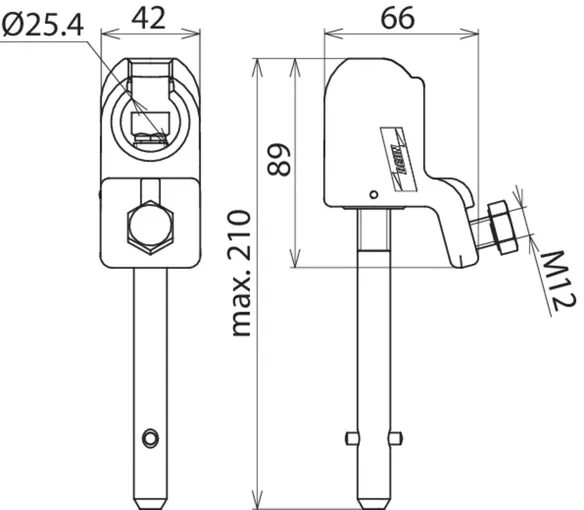

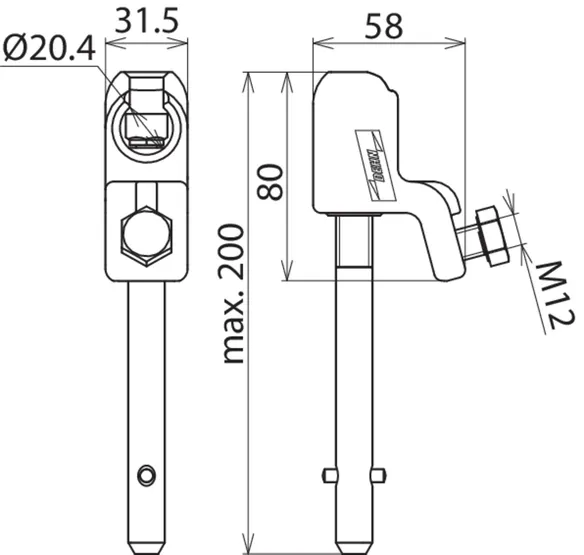

Art.-Nr. 772314 KKH 20 SQL

GTIN 4013364080171, Zolltarifnr. (EU): 85359000, Bruttogewicht: 446.00 g, VPE: 1.00 pz.

Abbildungen

PDF öffnen

Weitere Information

Technische Daten

Per punto fisso a sfera Ø	20 mm
Antirotazione	PK1
Per sezione corda Cu	16 ... 120 mm²
Corrente di corto circuito max. I_cc 0,5 s	33,5 kA
Corrente di corto circuito max. I_cc 1 s	23,7 kA

Per punto fisso a sfera Ø	20 mm
Antirotazione	PK1
Per sezione corda Cu	16 ... 120 mm²
Corrente di corto circuito max. I_cc 0,5 s	33,5 kA
Corrente di corto circuito max. I_cc 1 s	23,7 kA
Norma	EN/IEC 61230 (DIN VDE 0683-100), codolo filettato a baionetta DIN 48087
Campo di temperatura	–25 °C ... +55 °C
Materiale piastra di pressione	lega Cu/gal Sn
Materiale corpo serraggio	lega Cu/gal Sn
Materiale codolo	lega Cu/gal Sn

Artikel 772314 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 772314 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 772324 KKH 25 SQL

GTIN 4013364080188, Zolltarifnr. (EU): 85359000, Bruttogewicht: 719.00 g, VPE: 1.00 pz.

Abbildungen

PDF öffnen

Weitere Information

Technische Daten

Per punto fisso a sfera Ø	25 mm
Antirotazione	PK1
Per sezione corda Cu	16 ... 150 mm²
Corrente di corto circuito max. I_cc 0,5 s	42,0 kA
Corrente di corto circuito max. I_cc 1 s	29,6 kA

Per punto fisso a sfera Ø	25 mm
Antirotazione	PK1
Per sezione corda Cu	16 ... 150 mm²
Corrente di corto circuito max. I_cc 0,5 s	42,0 kA
Corrente di corto circuito max. I_cc 1 s	29,6 kA
Norma	EN/IEC 61230 (DIN VDE 0683-100), codolo filettato a baionetta DIN 48087
Campo di temperatura	–25 °C ... +55 °C
Materiale piastra di pressione	lega Cu/gal Sn
Materiale corpo serraggio	lega Cu/gal Sn
Materiale codolo	lega Cu/gal Sn

Artikel 772324 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 772324 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Pinza universale

2 Produkte

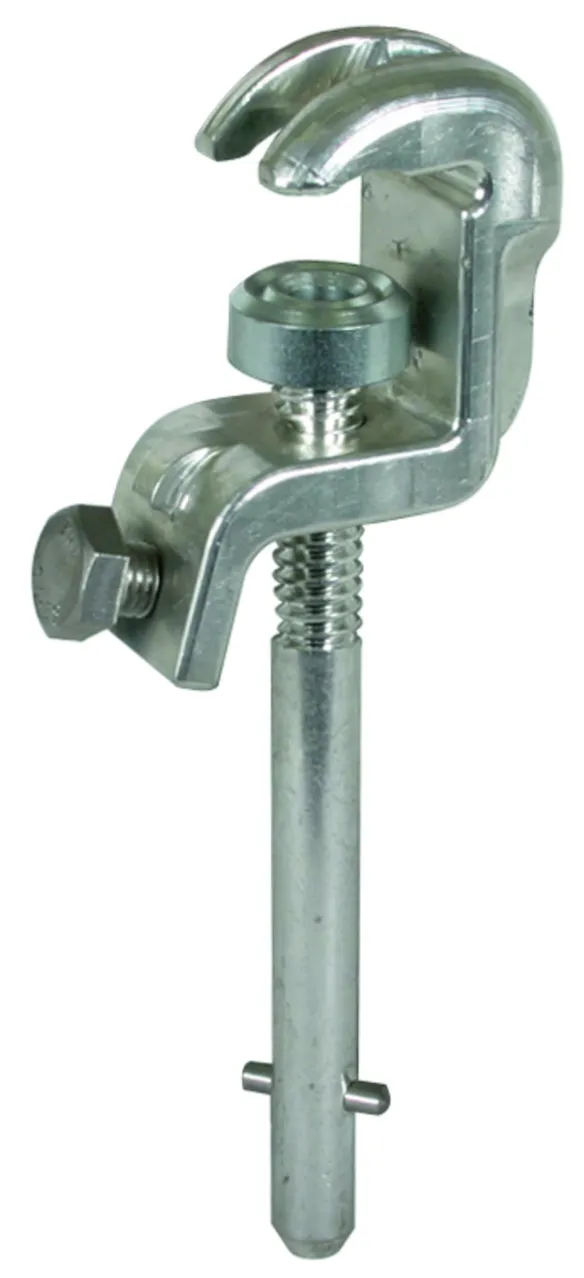

Art.-Nr. 773236 UK 25 SQL

GTIN 4013364114579, Zolltarifnr. (EU): 85359000, Bruttogewicht: 713.50 g, VPE: 1.00 pz.

Abbildungen

PDF öffnen

Weitere Information

Technische Daten

Per punto fisso a sfera Ø	20 / 25 mm
Campo di serraggio per perno a T	15 mm
Campo di serraggio per Td / Pt	20 mm
Antirotazione	PK1
Per sezione corda Cu	16 ... 120^*) mm²
Corrente di corto circuito max. I_cc 0,5 s	33,5 kA
Corrente di corto circuito max. I_cc 1 s	23,7 kA

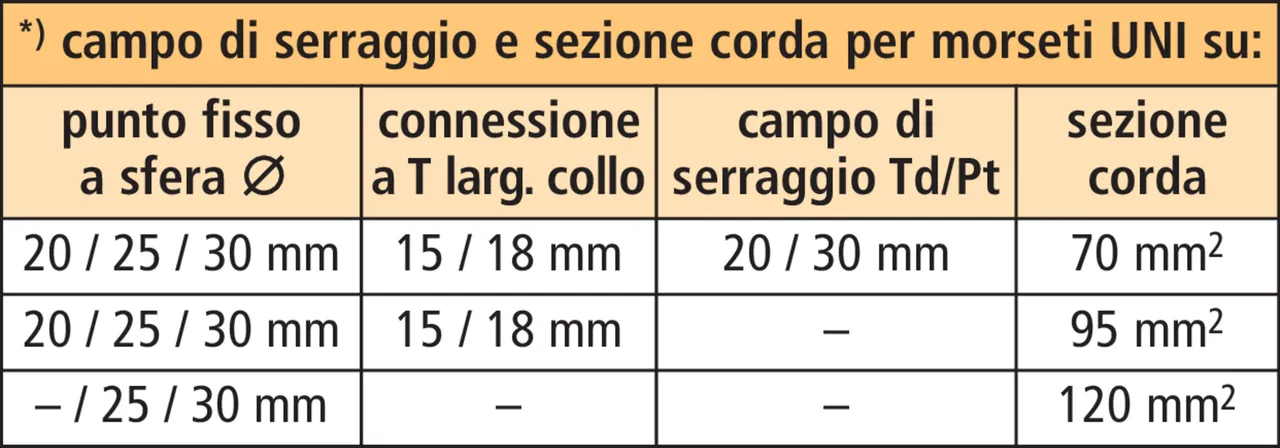

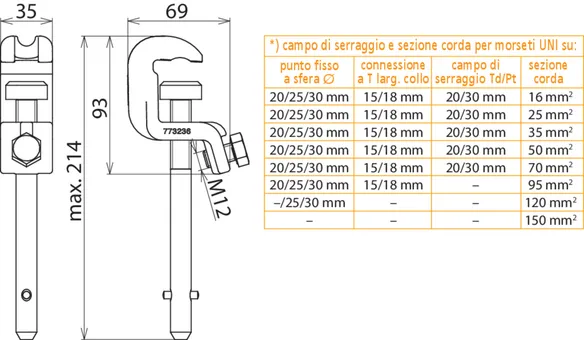

*) Vedi tabella del campo di serraggio e sezione trasversale massima della corda per pinze universali

Per punto fisso a sfera Ø	20 / 25 mm
Campo di serraggio per perno a T	15 mm
Campo di serraggio per Td / Pt	20 mm
Antirotazione	PK1
Per sezione corda Cu	16 ... 120^*) mm²
Corrente di corto circuito max. I_cc 0,5 s	33,5 kA
Corrente di corto circuito max. I_cc 1 s	23,7 kA
Norma	EN/IEC 61230 (DIN VDE 0683-100), codolo filettato a baionetta DIN 48087
Campo di temperatura	–25 °C ... +55 °C
Materiale piastra di pressione	Fe/gal Zn
Materiale corpo serraggio	lega Cu/gal Sn
Materiale codolo	lega Cu/gal Sn

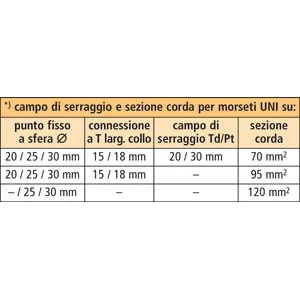

*) Vedi tabella del campo di serraggio e sezione trasversale massima della corda per pinze universali

Artikel 773236 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 773236 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

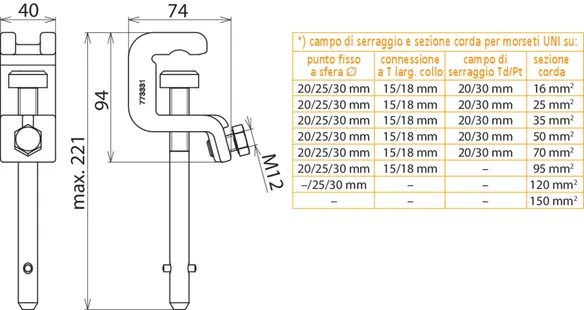

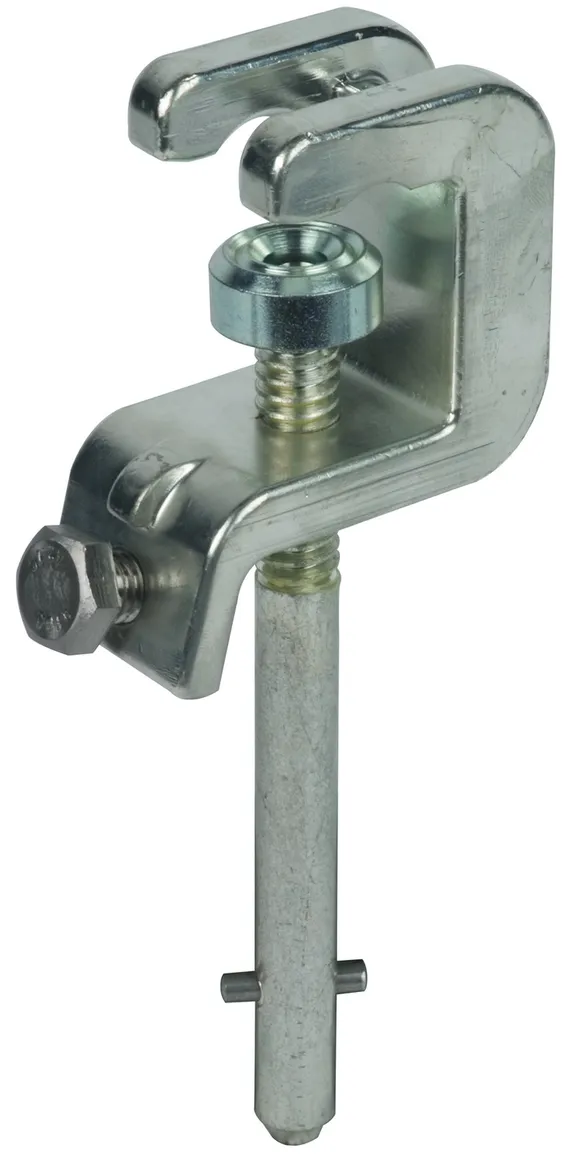

Art.-Nr. 773331 UK 30 SQL

GTIN 4013364069244, Zolltarifnr. (EU): 85359000, Bruttogewicht: 793.00 g, VPE: 1.00 pz.

Abbildungen

PDF öffnen

Weitere Information

Technische Daten

Per punto fisso a sfera Ø	25 / 30 mm
Campo di serraggio per perno a T	18 mm
Campo di serraggio per Td / Pt	30 mm
Antirotazione	PK1
Per sezione corda Cu	16 ... 120^*) mm²
Corrente di corto circuito max. I_cc 0,5 s	33,5 kA
Corrente di corto circuito max. I_cc 1 s	23,7 kA
*) Vedi tabella del campo di serraggio e sezione trasversale massima della corda per pinze universali

Per punto fisso a sfera Ø	25 / 30 mm
Campo di serraggio per perno a T	18 mm
Campo di serraggio per Td / Pt	30 mm
Antirotazione	PK1
Per sezione corda Cu	16 ... 120^*) mm²
Corrente di corto circuito max. I_cc 0,5 s	33,5 kA
Corrente di corto circuito max. I_cc 1 s	23,7 kA
Norma	EN/IEC 61230 (DIN VDE 0683-100), codolo filettato a baionetta DIN 48087
Campo di temperatura	–25 °C ... +55 °C
Materiale piastra di pressione	Fe/gal Zn
Materiale corpo serraggio	lega Cu/gal Sn
Materiale codolo	lega Cu/gal Sn
*) Vedi tabella del campo di serraggio e sezione trasversale massima della corda per pinze universali

Artikel 773331 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 773331 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Elementi di connessione lato fase per linee aeree

Details

Pinza di fase a vite in esecuzione normale

Art.-Nr. 784201 PSK 4 30 SQL

Artikel 784201 wurde zum Merkzettel hinzugefügt.

Artikel 784201 wurde zum Warenkorb hinzugefügt.

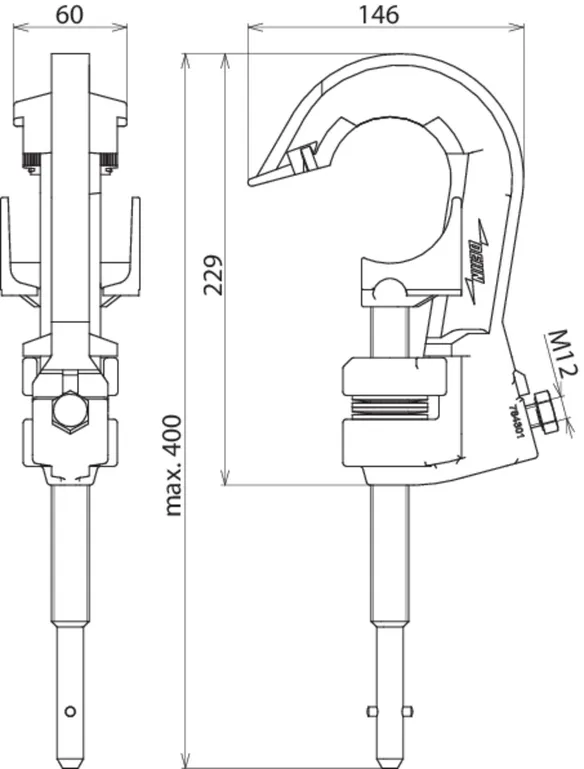

Art.-Nr. 784301 PSK 10 65 SQL

Artikel 784301 wurde zum Merkzettel hinzugefügt.

Artikel 784301 wurde zum Warenkorb hinzugefügt.

Pinza di fase a vite con guida per l'aggancio

Art.-Nr. 784401 PSK 4 30 SQL EH

Artikel 784401 wurde zum Merkzettel hinzugefügt.

Artikel 784401 wurde zum Warenkorb hinzugefügt.

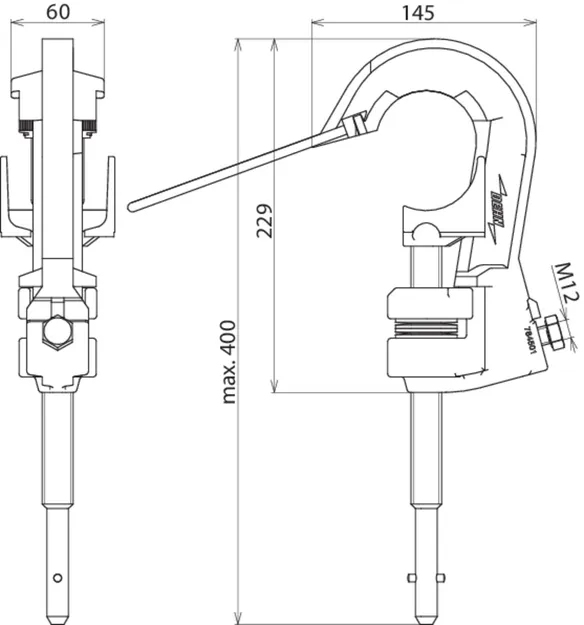

Art.-Nr. 784501 PSK 10 65 SQL EH

Artikel 784501 wurde zum Merkzettel hinzugefügt.

Artikel 784501 wurde zum Warenkorb hinzugefügt.

Pinza di fase a vite con precarico a molla

Art.-Nr. 784480 PSK FV 4 30 SQL

Artikel 784480 wurde zum Merkzettel hinzugefügt.

Artikel 784480 wurde zum Warenkorb hinzugefügt.

Pinza di fase a vite con elevato campo di serraggio

Art.-Nr. 784085 PSK 10 85 SQL

Artikel 784085 wurde zum Merkzettel hinzugefügt.

Artikel 784085 wurde zum Warenkorb hinzugefügt.

Pinza di fase a vite con grande campo di serraggio e fioretto di messa a terra telescopico

Art.-Nr. 769511 ESTC PSK 5000 SN7249

Sie müssen angemeldet sein um 769511m_D.dxf herunterzuladen.

Artikel 769511 wurde zum Merkzettel hinzugefügt.

Artikel 769511 wurde zum Warenkorb hinzugefügt.

Pinza di fase a vite

Art.-Nr. 784032 PSK 10 32 SQL

Sie müssen angemeldet sein um 784032.stp herunterzuladen.

Sie müssen angemeldet sein um 784032.igs herunterzuladen.

Sie müssen angemeldet sein um 784032.dwg herunterzuladen.

Sie müssen angemeldet sein um 784032.jt herunterzuladen.

Sie müssen angemeldet sein um 784032m_D.dxf herunterzuladen.

Artikel 784032 wurde zum Merkzettel hinzugefügt.

Artikel 784032 wurde zum Warenkorb hinzugefügt.

Pinza di fase con staffa di sicurezza

Art.-Nr. 784038 PSK 10 32 SQL SB

Artikel 784038 wurde zum Merkzettel hinzugefügt.

Artikel 784038 wurde zum Warenkorb hinzugefügt.

Pinza per punti fissi a sfera, fissa

Art.-Nr. 772314 KKH 20 SQL

Artikel 772314 wurde zum Merkzettel hinzugefügt.

Artikel 772314 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 772324 KKH 25 SQL

Artikel 772324 wurde zum Merkzettel hinzugefügt.

Artikel 772324 wurde zum Warenkorb hinzugefügt.

Pinza universale

Art.-Nr. 773236 UK 25 SQL

Artikel 773236 wurde zum Merkzettel hinzugefügt.

Artikel 773236 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 773331 UK 30 SQL

Artikel 773331 wurde zum Merkzettel hinzugefügt.

Artikel 773331 wurde zum Warenkorb hinzugefügt.
