Treccia di ponticellamento

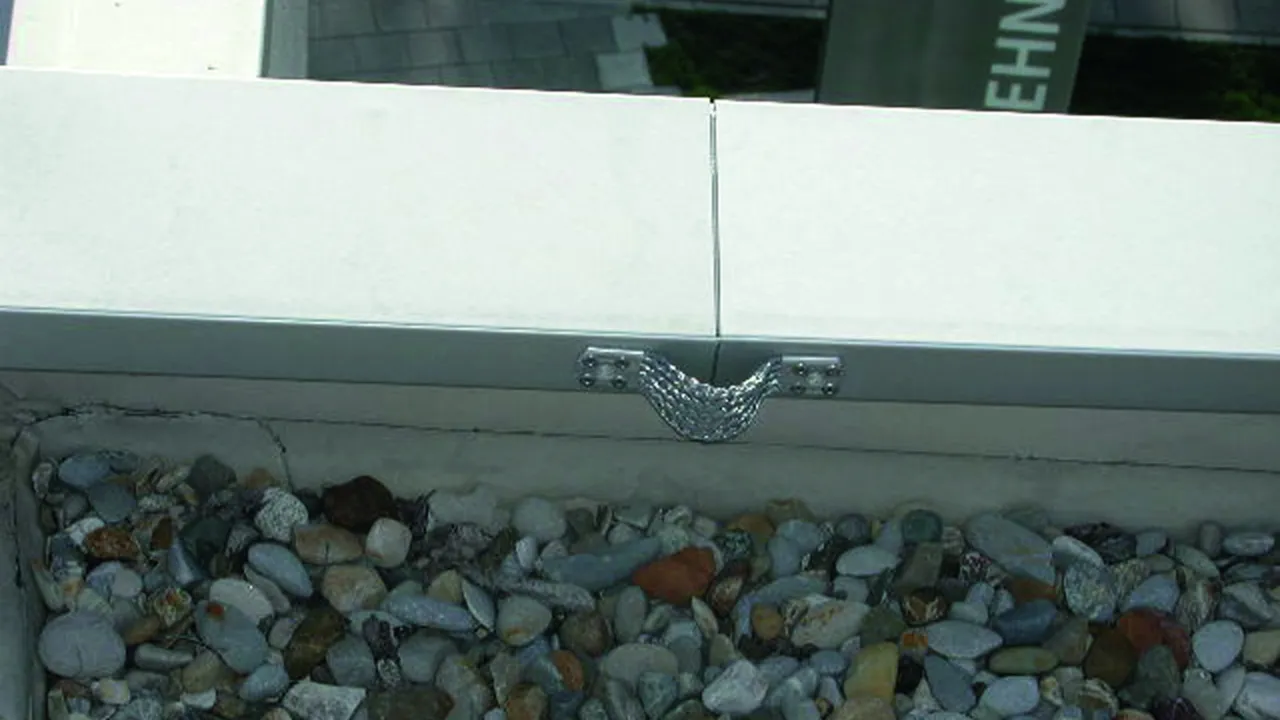

Adatto al collegamento di rivestimenti metallici (rivettare oppure avvitare) come elemento di compensazione della dilatazione per conduttori tondi o come compensazione per determinate variazioni di lunghezza dei conduttori tondi dovute alla temperatura; Collegamento ad es. con connettore KS n. art. 301 019

Indicazione per l’utilizzo:
secondo la norma DIN EN 62305-3 parte 1, con materiale di spessore ≥ 0,5 mm occorre utilizzare per il collegamento quattro rivetti Ø5 mm oppure, con materiale di spessore ≥ 2 mm, due viti auto-filettanti Ø6,3 mm in acciaio inox (su entrambi i lati).

Esecuzione corta

2 Produkte

Art.-Nr. 377015 UEBB L180 B10.5 B5.2 AL

GTIN 4013364092693, Zolltarifnr. (EU): 85359000, Bruttogewicht: 36.00 g, VPE: 10.00 pz.

Abbildungen

Weitere Information

  • CAD-Daten
    • 377015.stp

      Sie müssen angemeldet sein um 377015.stp herunterzuladen.

      Login
    • 377015.igs

      Sie müssen angemeldet sein um 377015.igs herunterzuladen.

      Login
    • 377015.jt

      Sie müssen angemeldet sein um 377015.jt herunterzuladen.

      Login
    • 377015.dwg

      Sie müssen angemeldet sein um 377015.dwg herunterzuladen.

      Login
    • 377015m_D.dxf

      Sie müssen angemeldet sein um 377015m_D.dxf herunterzuladen.

      Login

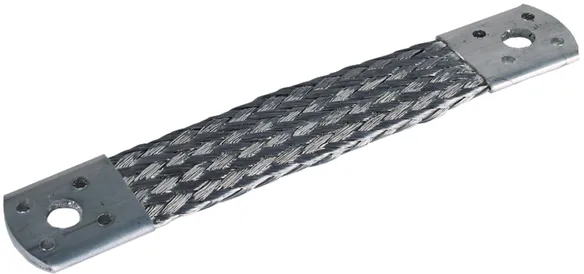

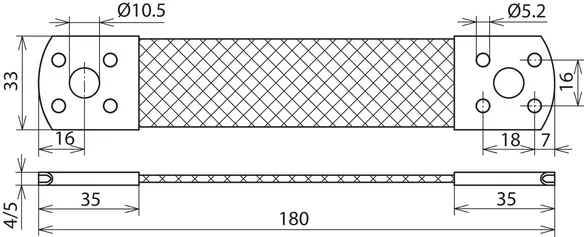

Cavallotto di ponticellamento Esecuzione corta Al
Cavallotto di ponticellamento per il collegamento e la connessione di rivestimenti metallici mediante rivetti oppure viti
Materiale: Al
Lunghezza: 180 mm
Fissaggio: [8x] Ø5,2 / [2x] Ø10,5 mm
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: UEBB L180 B10.5 B5.2 AL
Art.: 377015
o similare.

Zertifikate



Technische Daten

Materiale Al
Lunghezza (lG ) 180 mm
Sezione 50 mm2
Fissaggio [8x] Ø5,2 / [2x] Ø10,5 mm
Possibilità di fissaggio rivetti / vite
Riferimento norma CEI EN 62561-1
*) Per l’attribuzione precisa vedere il certificato di prova.

Artikel 377015 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 377015 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 377007 UEBB L180 B10.5 B5.2 CU

GTIN 4013364092686, Zolltarifnr. (EU): 85359000, Bruttogewicht: 107.00 g, VPE: 10.00 pz.

Abbildungen

Weitere Information

  • CAD-Daten
    • 377015.stp

      Sie müssen angemeldet sein um 377015.stp herunterzuladen.

      Login
    • 377015.igs

      Sie müssen angemeldet sein um 377015.igs herunterzuladen.

      Login
    • 377015.jt

      Sie müssen angemeldet sein um 377015.jt herunterzuladen.

      Login
    • 377015.dwg

      Sie müssen angemeldet sein um 377015.dwg herunterzuladen.

      Login
    • 377015m_D.dxf

      Sie müssen angemeldet sein um 377015m_D.dxf herunterzuladen.

      Login

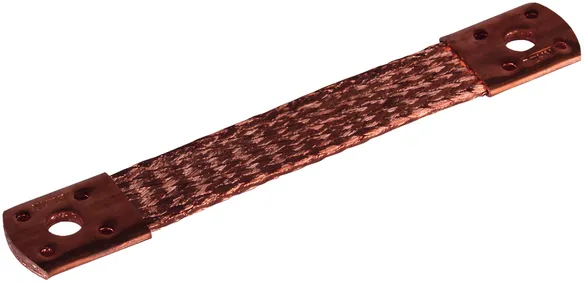

Treccia di ponticellamento Esecuzione corta Cu
Treccia di ponticellamento per il collegamento di rivestimenti metallici (rivettare oppure avvitare) oppure come elemento di compensazione della dilatazione per conduttori tondi
Materiale: Cu
Lunghezza: 180 mm
Fissaggio: [8x] Ø5,2 / [2x] Ø10,5 mm
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: UEBB L180 B10.5 B5.2 CU
Art.: 377007
o similare.

Zertifikate



Technische Daten

Materiale Cu
Lunghezza (lG ) 180 mm
Sezione 50 mm2
Fissaggio [8x] Ø5,2 / [2x] Ø10,5 mm
Possibilità di fissaggio rivetti / vite
Riferimento norma CEI EN 62561-1
*) Per l’attribuzione precisa vedere il certificato di prova.

Artikel 377007 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 377007 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Esecuzione corta, per il fissaggio con vite autofilettante

1 Produkt

Art.-Nr. 377045 UEBB L180 B10.5 B6.5 AL

GTIN 4013364099296, Zolltarifnr. (EU): 85359000, Bruttogewicht: 37.05 g, VPE: 100.00 pz.

Abbildungen

Weitere Information

  • CAD-Daten
    • 377045.stp

      Sie müssen angemeldet sein um 377045.stp herunterzuladen.

      Login
    • 377045.igs

      Sie müssen angemeldet sein um 377045.igs herunterzuladen.

      Login
    • 377045.jt

      Sie müssen angemeldet sein um 377045.jt herunterzuladen.

      Login
    • 377045.dwg

      Sie müssen angemeldet sein um 377045.dwg herunterzuladen.

      Login
    • 377045m_D.dxf

      Sie müssen angemeldet sein um 377045m_D.dxf herunterzuladen.

      Login

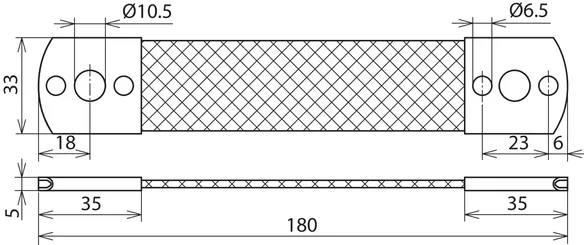

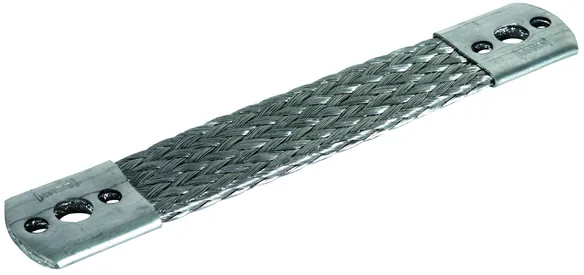

Treccia di ponticellamento Esecuzione corta per il fissaggio con vite autofilettante Al
Treccia di ponticellamento per il collegamento di rivestimenti metallici (rivettare oppure avvitare) oppure come elemento di compensazione della dilatazione per conduttori tondi
Materiale: Al
Lunghezza: 180 mm
Fissaggio: [4x] Ø6,5 / [2x] Ø10,5 mm
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: UEBB L180 B10.5 B6.5 AL
Art.: 377045
o similare.

Zertifikate



Technische Daten

Materiale Al
Lunghezza (lG ) 180 mm
Sezione 50 mm2
Fissaggio [4x] Ø6,5 / [2x] Ø10,5 mm
Possibilità di fissaggio vite autofilettante / vite
Riferimento norma CEI EN 62561-1
*) Per l’attribuzione precisa vedere il certificato di prova.

Artikel 377045 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 377045 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Esecuzione lunga, con foro centrale

Nota: ai punti di incrocio dei conduttori possono essere collegate 2 trecce di ponticellamento con una vite M10 x 20 mm e dado.

2 Produkte

Art.-Nr. 377115 UEBB L300 3XB10.5 B5,2 AL

GTIN 4013364092716, Zolltarifnr. (EU): 85359000, Bruttogewicht: 59.00 g, VPE: 10.00 pz.

Vorgänger

Abbildungen

Weitere Information

  • CAD-Daten
    • 377115.stp

      Sie müssen angemeldet sein um 377115.stp herunterzuladen.

      Login
    • 377115.igs

      Sie müssen angemeldet sein um 377115.igs herunterzuladen.

      Login
    • 377115.jt

      Sie müssen angemeldet sein um 377115.jt herunterzuladen.

      Login
    • 377115.dwg

      Sie müssen angemeldet sein um 377115.dwg herunterzuladen.

      Login
    • 377107m_D.dxf

      Sie müssen angemeldet sein um 377107m_D.dxf herunterzuladen.

      Login

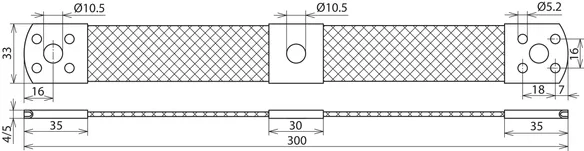

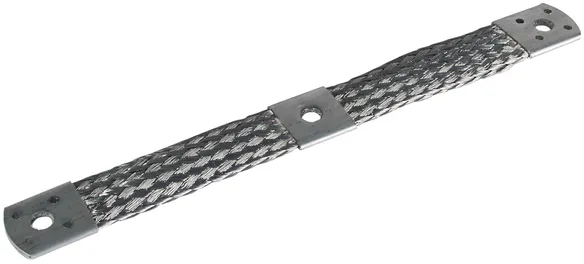

Treccia di ponticellamento Esecuzione lunga con foro centrale Al
Treccia di ponticellamento per il collegamento di rivestimenti metallici (rivettare oppure avvitare) oppure come elemento di compensazione della dilatazione per conduttori tondi
Materiale: Al
Lunghezza: 300 mm
Fissaggio: [8x] Ø5,2 / [3x] Ø10,5 mm
Foro centrale: 10,5 mm
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: UEBB L300 3XB10.5 B5,2 AL
Art.: 377115
o similare.

Zertifikate



Technische Daten

Materiale Al
Lunghezza (lG ) 300 mm
Sezione 50 mm2
Fissaggio [8x] Ø5,2 / [3x] Ø10,5 mm
Foro centrale 10,5 mm
Possibilità di fissaggio rivetti / viti
Riferimento norma CEI EN 62561-1
*) Per l’attribuzione precisa vedere il certificato di prova.

Artikel 377115 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 377115 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 377107 UEBB L300 3XB10.5 B5.2 CU

GTIN 4013364092709, Zolltarifnr. (EU): 85359000, Bruttogewicht: 172.00 g, VPE: 10.00 pz.

Abbildungen

Weitere Information

  • CAD-Daten
    • 377115.stp

      Sie müssen angemeldet sein um 377115.stp herunterzuladen.

      Login
    • 377115.igs

      Sie müssen angemeldet sein um 377115.igs herunterzuladen.

      Login
    • 377115.jt

      Sie müssen angemeldet sein um 377115.jt herunterzuladen.

      Login
    • 377115.dwg

      Sie müssen angemeldet sein um 377115.dwg herunterzuladen.

      Login
    • 377107m_D.dxf

      Sie müssen angemeldet sein um 377107m_D.dxf herunterzuladen.

      Login

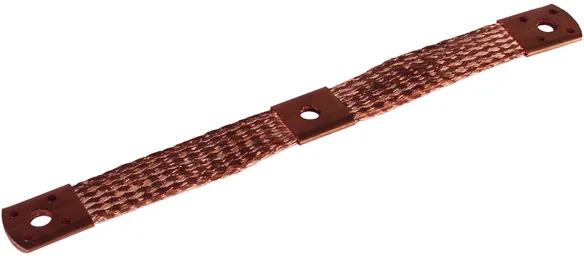

Treccia di ponticellamento Esecuzione lunga con foro centrale Cu
Treccia di ponticellamento per il collegamento di rivestimenti metallici (rivettare oppure avvitare) oppure come elemento di compensazione della dilatazione per conduttori tondi
Materiale: Cu
Lunghezza: 300 mm
Fissaggio: [8x] Ø5,2 / [3x] Ø10,5 mm
Foro centrale: 10,5 mm
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: UEBB L300 3XB10.5 B5.2 CU
Art.: 377107
o similare.

Zertifikate



Technische Daten

Materiale Cu
Lunghezza (lG ) 300 mm
Sezione 50 mm2
Fissaggio [8x] Ø5,2 / [3x] Ø10,5 mm
Foro centrale 10,5 mm
Possibilità di fissaggio rivett i/ viti
Riferimento norma CEI EN 62561-1
*) Per l’attribuzione precisa vedere il certificato di prova.

Artikel 377107 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 377107 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb
