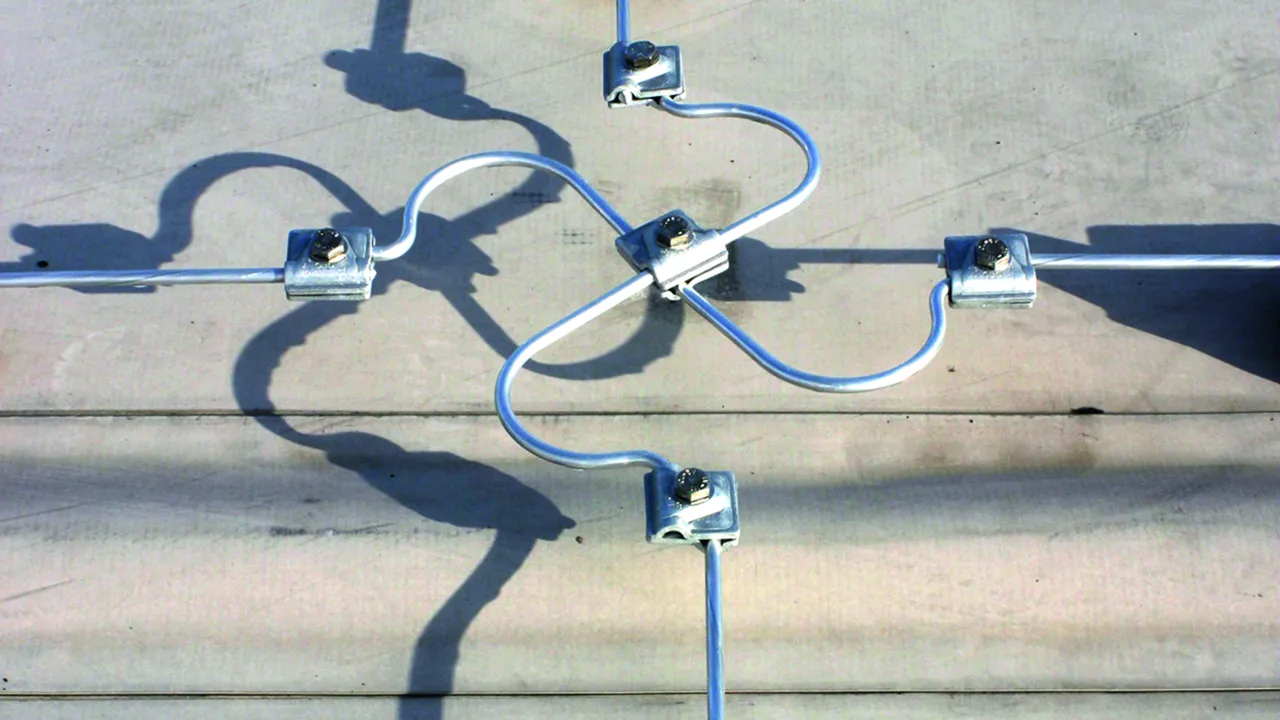

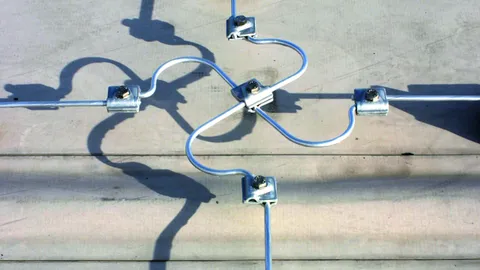

Elemento di dilatazione

Per la compensazione della dilatazione termica di conduttori con elevate lunghezze (possibile solo con posa libera dei conduttori nelle staffe).

Esecuzione tonda

Per il collegamento p.es. con morsetto MV (Art. 390 051).

1 Produkt

Art.-Nr. 374011 DS 8 L395 AL

GTIN 4013364030701, Zolltarifnr. (EU): 85359000, Bruttogewicht: 89.92 g, VPE: 25.00 pz.

Abbildungen

Weitere Information

  • CAD-Daten
    • 374011.stp

      Sie müssen angemeldet sein um 374011.stp herunterzuladen.

      Login
    • 374011.igs

      Sie müssen angemeldet sein um 374011.igs herunterzuladen.

      Login
    • 374011.jt

      Sie müssen angemeldet sein um 374011.jt herunterzuladen.

      Login
    • 374011.dwg

      Sie müssen angemeldet sein um 374011.dwg herunterzuladen.

      Login
    • 374011m_D.dxf

      Sie müssen angemeldet sein um 374011m_D.dxf herunterzuladen.

      Login

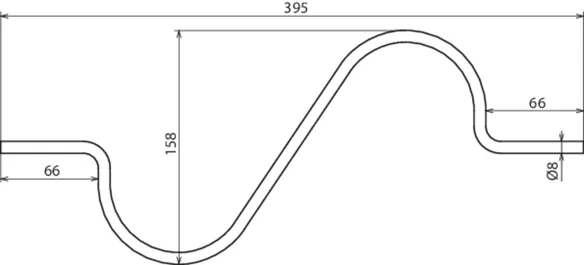

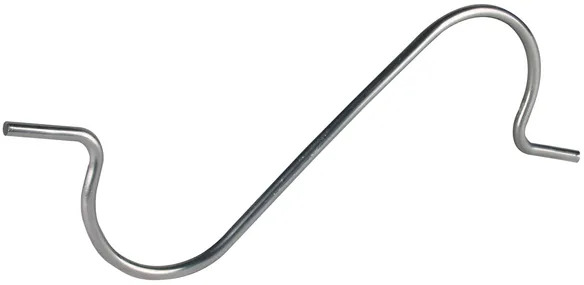

Elemento di dilatazione Esecuzione tonda
Elemento di dilatazione per la compensazione della dilatazione termica di conduttori con elevate lunghezze (possibile solo con posa libera dei conduttori nelle staffe)
Materiale: Al
Dimensioni: Ø8 mm
Lunghezza: ca. 395 mm
Riferimento norma: CEI EN 62561-2

Fabbricato: DEHN
Tipo: DS 8 L395 AL
Art.: 374011
o similare.

Zertifikate



Technische Daten

Materiale Al
Dimensioni Ø8 mm
Lunghezza ca. 395 mm
Riferimento norma CEI EN 62561-2

Artikel 374011 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 374011 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Esecuzione piatta

Per il collegamento p.es. con connettore KS (Art. 301 000)
Indicazione: ai punti d'incrocio dei conduttori possono essere collegati due elementi di dilatazione con una vite M10 x 20mm e dado.

1 Produkt

Art.-Nr. 374020 DS 30X2 L170 3XB11 AL

GTIN 4013364030725, Zolltarifnr. (EU): 85359000, Bruttogewicht: 39.30 g, VPE: 50.00 pz.

Abbildungen

Weitere Information

  • CAD-Daten
    • 374020.stp

      Sie müssen angemeldet sein um 374020.stp herunterzuladen.

      Login
    • 374020.igs

      Sie müssen angemeldet sein um 374020.igs herunterzuladen.

      Login
    • 374020.jt

      Sie müssen angemeldet sein um 374020.jt herunterzuladen.

      Login
    • 374020.dwg

      Sie müssen angemeldet sein um 374020.dwg herunterzuladen.

      Login
    • 374020m_D.dxf

      Sie müssen angemeldet sein um 374020m_D.dxf herunterzuladen.

      Login

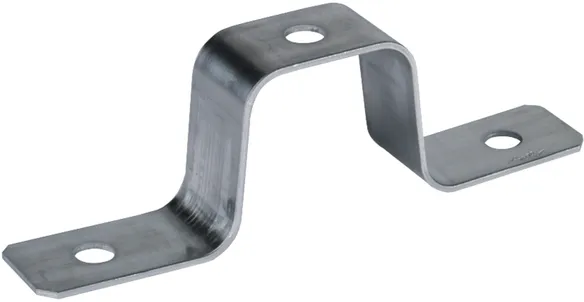

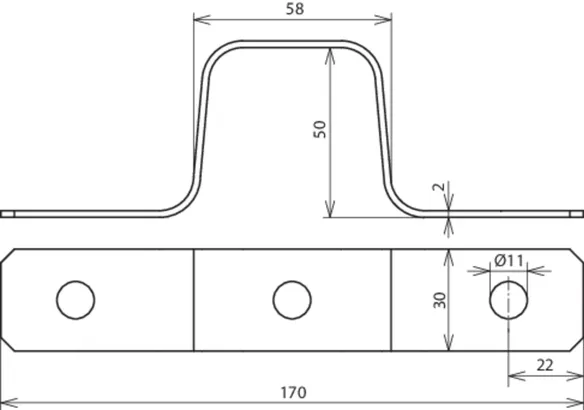

Elemento di dilatazione Esecuzione piatta
Elemento di dilatazione per la compensazione della dilatazione termica di conduttori con elevate lunghezze (possibile solo con posa libera dei conduttori nelle staffe)
Materiale: Al
Dimensioni: 30 x 2 mm
Lunghezza: 170 mm
Fissaggio: [2x] Ø11 mm
Foro centrale: Ø11 mm
Riferimento norma: in conformità alla norma DIN EN 62561-2

Fabbricato: DEHN
Tipo: DS 30X2 L170 3XB11 AL
Art.: 374020
o similare.

Zertifikate



Technische Daten

Materiale Al
Dimensioni 30 x 2 mm
Lunghezza 170 mm
Fissaggio [2x] Ø11 mm
Foro centrale Ø11 mm
Riferimento norma in conformità alla norma DIN EN 62561-2

Artikel 374020 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 374020 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb
