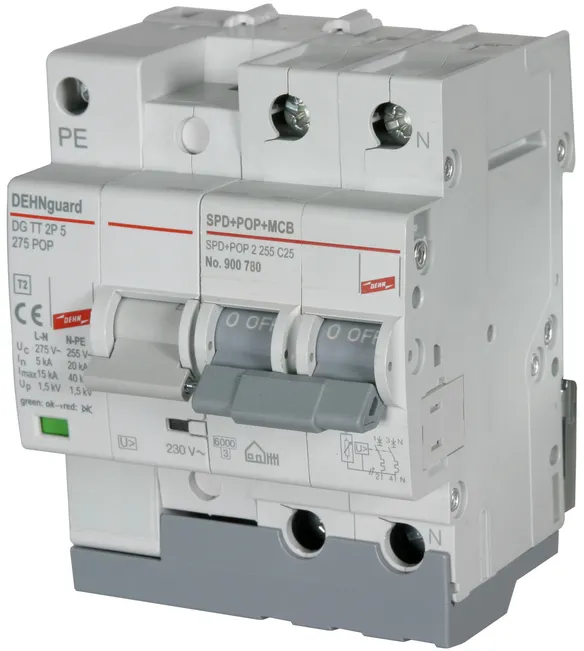

Art.-Nr. 900780 SPD+POP 2 255 C25

GTIN 4013364156203, Zolltarifnr. (EU): 85363030, Bruttogewicht: 404.00 g, VPE: 1.00 pz.

Abbildungen

Weitere Information

CAD-Daten

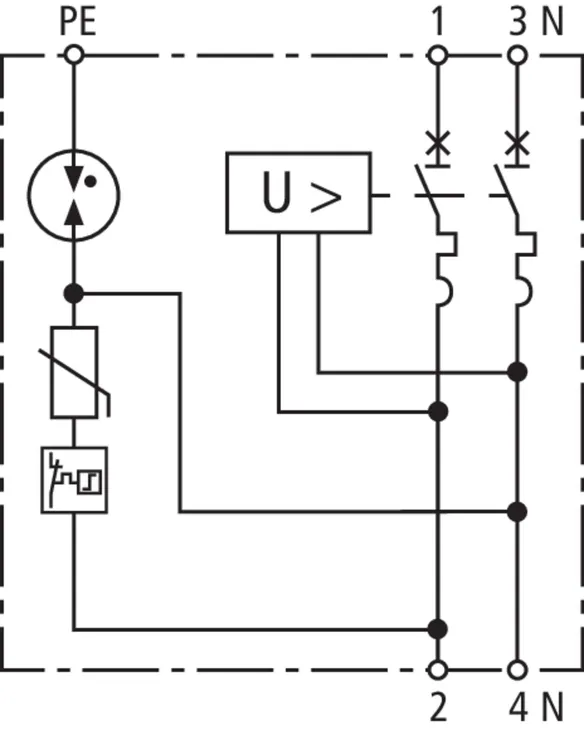

Limitatore di sovratensione SPD+POP 2 255 C25
Limtatore di sovratensione per sovratensioni transitorie e permanenti con interruttore automatico magnetotermico integrato
SPD Tipo 2 secondo CEI EN 61643-11 (CEI 37-8), POP secondo CEI EN 50550 (CEI 23-118)
Protezione complessiva contro sovratensioni transitorie e permanenti
Unità completa precablata, non è necessario un cablaggio supplementare dei singoli dispositivi
Numero Poli 1P + N
Caratteristica di intervento tempo-corrente / corrente nominale C 25 A
Tensione massima continuativa: 275 V AC
Livello di protezione: ≤ 1,5 kV
Corrente impulsiva nominale di scarica (8/20 µs): 5 kA / 20 kV
Coordinamento energetico secondo CEI EN 62305-4 (CEI 81-10/4) nella famiglia di prodotti Red/Line
Monitoraggio SPD: Thermo-Dynamic-Control
Indicazione di funzionamento / guasto
Apparecchi su guida profilata secondo DIN 43880, 4 unità

Fabbricato: DEHN
Tipo: SPD+POP 2 255 C25
Art.: 900780
o similare.

Zertifikate

Technische Daten

Allgemein
Numero poli	1P + N
Tensione nominale AC (U_N )	230 V
SPD
Corrente impulsiva nominale di scarica (8/20) [L-N] (I_n )	5 kA
MCB
Caratteristica d'intervento	C
Corrente nominale AC (I_n )	25 A

Allgemein
Sistema d'alimentazione elettrica	monofase sistema TT / TN
Numero poli	1P + N
Tensione nominale AC (U_N )	230 V
Frequenza nominale (f_N )	50 Hz
Temperatura d’esercizio (T_U )	-25 °C ... +60 °C
Sezione di collegamento (L, N (min.)	2,5 mm² rigido / flessibile
Sezione di collegamento (L, N (max.)	16 mm² flessibile / 25 mm² rigido
Sezione di collegamento (PE) (min.)	0,75 mm² rigido / flessibile
Sezione di collegamento (PE) (max.)	6 mm² flessibile / 10 mm² rigido
Grado di protezione	IP 20

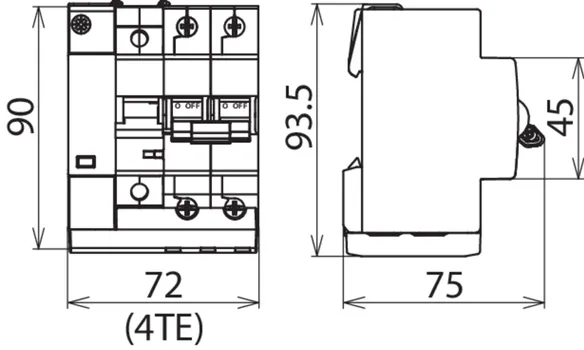

Dimensioni	4 unità, DIN 43880
Montaggio su	guida profilata 35 mm secondo EN 60715
SPD
SPD secondo CEI EN 61643-11 (CEI 37-8) / ... IEC 61643-1/-11	Tipo 2
Tensione massima continuativa AC [L-N] (U_C )	275 V
Tensione massima continuativa AC [N-PE] (U_C )	255 V
Estinzione corrente susseguente di rete [N-PE] (I_fi )	100 A
Corrente impulsiva nominale di scarica (8/20) [L-N] (I_n )	5 kA
Corrente impulsiva nominale di scarica (8/20) [N-PE] (I_n )	20 kA
Corrente impulsiva massima di scarica (8/20) [L-N] (I_max )	15 kA
Corrente impulsiva massima di scarica (8/20) [L-PE] (I_max )	40 kA
Livello di protezione (U_P )	≤ 1,5 kV
Corrente sul conduttore di protezione (I_PE )	≤ 5 µA
Tempo d'intervento [L-N] (t_A )	≤ 25 ns
Tempo d'intervento [N-PE] (t_A )	≤ 100 ns
Protezione max. di sovracorrente in rete	MCB C 63 A
Tenuta al corto circuito con protezione da sovracorrente max. AC in rete (I_SCCR )	6 kA
Tensione TOV [L-N] (U_T )	335 V / 5 s
Tensione TOV [N-PE] (U_T )	1200 V / 200 ms
Caratteristica TOV	tenuta
Indicazione di funzionamento/guasto	verde / rosso
Numero delle porte	1
Materiale involucro	termoplastico, colore grigio, UL 94 V-0
Luogo di montaggio	all'interno
POP
Provato secondo	CEI EN 50550 (CEI 23-118)
Tensione massima AC di non intervento	255 V
Tensione massima AC d'intervento	415 V
Tempo d'intervento a 275 V AC	8 s
Tempo d'intervento a 400 V AC	120 ms
Corrente massima a 275 V AC	0,4 A
Corrente massima a 400 V AC	0,6 A
Assorbimento di potenza	0,7 VA
Indicatore d'intervento	rosso
MCB
Caratteristica d'intervento	C
Corrente nominale AC (I_n )	25 A
Potere di apertura (I_cn) secondo EN 60898	6 kA

Artikel 900780 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 900780 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

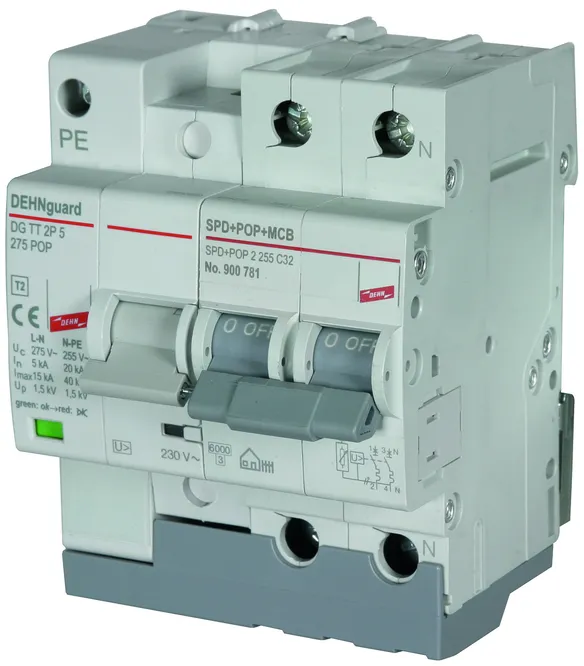

Art.-Nr. 900781 SPD+POP 2 255 C32

GTIN 4013364156210, Zolltarifnr. (EU): 85363030, Bruttogewicht: 425.00 g, VPE: 1.00 pz.

Abbildungen

Weitere Information

CAD-Daten

Limitatore di sovratensione SPD+POP 2 255 C32
Limtatore di sovratensione per sovratensioni transitorie e permanenti con interruttore automatico magnetotermico integrato
SPD Tipo 2 secondo CEI EN 61643-11 (CEI 37-8), POP secondo CEI EN 50550 (CEI 23-118)
Protezione complessiva contro sovratensioni transitorie e permanenti
Unità completa precablata, non è necessario un cablaggio supplementare dei singoli dispositivi
Numero Poli 1P + N
Caratteristica di intervento tempo-corrùente / corrente nominale C 32 A
Tensione massima continuativa: 275 V AC
Livello di protezione: ≤ 1,5 kV
Corrente impulsiva nominale di scarica (8/20 µs): 5 kA / 20 kV
Coordinamento energetico secondo CEI EN 62305-4 (CEI 81-10/4) nella famiglia di prodotti Red/Line
Monitoraggio SPD: Thermo-Dynamic-Control
Indicazione di funzionamento / guasto
Apparecchi su guida profilata secondo DIN 43880, 4 unità

Fabbricato: DEHN
Tipo: SPD+POP 2 255 C32
Art.: 900781
o similare.

Zertifikate

Technische Daten

Allgemein
Numero poli	1P + N
Tensione nominale AC (U_N )	230 V
SPD
Corrente impulsiva nominale di scarica (8/20) [L-N] (I_n )	5 kA
MCB
Caratteristica d'intervento	C
Corrente nominale AC (I_n )	32 A

Allgemein
Sistema d'alimentazione elettrica	monofase sistema TT / TN
Numero poli	1P + N
Tensione nominale AC (U_N )	230 V
Frequenza nominale (f_N )	50 Hz
Temperatura d’esercizio (T_U )	-25 °C ... +60 °C
Sezione di collegamento (L, N (min.)	2,5 mm² rigido / flessibile
Sezione di collegamento (L, N (max.)	16 mm² flessibile / 25 mm² rigido
Sezione di collegamento (PE) (min.)	0,75 mm² rigido / flessibile
Sezione di collegamento (PE) (max.)	6 mm² flessibile / 10 mm² rigido
Grado di protezione	IP 20
Dimensioni	4 unità, DIN 43880
Montaggio su	guida profilata 35 mm secondo EN 60715
SPD
SPD secondo CEI EN 61643-11 (CEI 37-8) / ... IEC 61643-1/-11	Tipo 2
Tensione massima continuativa AC [L-N] (U_C )	275 V
Tensione massima continuativa AC [N-PE] (U_C )	255 V
Estinzione corrente susseguente di rete [N-PE] (I_fi )	100 A
Corrente impulsiva nominale di scarica (8/20) [L-N] (I_n )	5 kA
Corrente impulsiva nominale di scarica (8/20) [N-PE] (I_n )	20 kA
Corrente impulsiva massima di scarica (8/20) [L-N] (I_max )	15 kA
Corrente impulsiva massima di scarica (8/20) [L-PE] (I_max )	40 kA
Livello di protezione (U_P )	≤ 1,5 kV
Corrente sul conduttore di protezione (I_PE )	≤ 5 µA
Tempo d'intervento [L-N] (t_A )	≤ 25 ns
Tempo d'intervento [N-PE] (t_A )	≤ 100 ns
Protezione max. di sovracorrente in rete	MCB C 63 A
Tenuta al corto circuito con protezione da sovracorrente max. AC in rete (I_SCCR )	6 kA
Tensione TOV [L-N] (U_T )	335 V / 5 s
Tensione TOV [N-PE] (U_T )	1200 V / 200 ms
Caratteristica TOV	tenuta
Indicazione di funzionamento/guasto	verde / rosso
Numero delle porte	1
Materiale involucro	termoplastico, colore grigio, UL 94 V-0
Luogo di montaggio	all'interno
POP
Provato secondo	CEI EN 50550 (CEI 23-118)
Tensione massima AC di non intervento	255 V
Tensione massima AC d'intervento	415 V
Tempo d'intervento a 275 V AC	8 s
Tempo d'intervento a 400 V AC	120 ms
Corrente massima a 275 V AC	0,4 A
Corrente massima a 400 V AC	0,6 A
Assorbimento di potenza	0,7 VA
Indicatore d'intervento	rosso
MCB
Caratteristica d'intervento	C
Corrente nominale AC (I_n )	32 A
Potere di apertura (I_cn) secondo EN 60898	6 kA

Artikel 900781 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 900781 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 900782 SPD+POP 2 255 C40

GTIN 4013364156227, Zolltarifnr. (EU): 85363030, Bruttogewicht: 424.00 g, VPE: 1.00 pz.

Abbildungen

Weitere Information

CAD-Daten

Limitatore di sovratensione SPD+POP 2 255 C40
Limtatore di sovratensione per sovratensioni transitorie e permanenti con interruttore automatico magnetotermico integrato
SPD Tipo 2 secondo CEI EN 61643-11 (CEI 37-8), POP secondo CEI EN 50550 (CEI 23-118)
Protezione complessiva contro sovratensioni transitorie e permanenti
Unità completa precablata, non è necessario un cablaggio supplementare dei singoli dispositivi
Numero Poli 1P + N
Caratteristica di intervento tempo-corrente / corrente nominale C 40 A
Tensione massima continuativa: 275 V AC
Livello di protezione: ≤ 1,5 kV
Corrente impulsiva nominale di scarica (8/20 µs): 5 kA / 20 kV
Coordinamento energetico secondo CEI EN 62305-4 (CEI 81-10/4) nella famiglia di prodotti Red/Line
Monitoraggio SPD: Thermo-Dynamic-Control
Indicazione di funzionamento / guasto
Apparecchi su guida profilata secondo DIN 43880, 4 unità

Fabbricato: DEHN
Tipo: SPD+POP 2 255 C40
Art.: 900782
o similare.

Zertifikate

Technische Daten

Allgemein
Numero poli	1P + N
Tensione nominale AC (U_N )	230 V
SPD
Corrente impulsiva nominale di scarica (8/20) [L-N] (I_n )	5 kA
MCB
Caratteristica d'intervento	C
Corrente nominale AC (I_n )	40 A

Allgemein
Sistema d'alimentazione elettrica	monofase sistema TT / TN
Numero poli	1P + N
Tensione nominale AC (U_N )	230 V
Frequenza nominale (f_N )	50 Hz
Temperatura d’esercizio (T_U )	-25 °C ... +60 °C
Sezione di collegamento (L, N (min.)	2,5 mm² rigido / flessibile
Sezione di collegamento (L, N (max.)	16 mm² flessibile / 25 mm² rigido
Sezione di collegamento (PE) (min.)	0,75 mm² rigido / flessibile
Sezione di collegamento (PE) (max.)	6 mm² flessibile / 10 mm² rigido
Grado di protezione	IP 20
Dimensioni	4 unità, DIN 43880
Montaggio su	guida profilata 35 mm secondo EN 60715
SPD
SPD secondo CEI EN 61643-11 (CEI 37-8) / ... IEC 61643-1/-11	Tipo 2
Tensione massima continuativa AC [L-N] (U_C )	275 V
Tensione massima continuativa AC [N-PE] (U_C )	255 V
Estinzione corrente susseguente di rete [N-PE] (I_fi )	100 A
Corrente impulsiva nominale di scarica (8/20) [L-N] (I_n )	5 kA
Corrente impulsiva nominale di scarica (8/20) [N-PE] (I_n )	20 kA
Corrente impulsiva massima di scarica (8/20) [L-N] (I_max )	15 kA
Corrente impulsiva massima di scarica (8/20) [L-PE] (I_max )	40 kA
Livello di protezione (U_P )	≤ 1,5 kV
Corrente sul conduttore di protezione (I_PE )	≤ 5 µA
Tempo d'intervento [L-N] (t_A )	≤ 25 ns
Tempo d'intervento [N-PE] (t_A )	≤ 100 ns
Protezione max. di sovracorrente in rete	MCB C 63 A
Tenuta al corto circuito con protezione da sovracorrente max. AC in rete (I_SCCR )	6 kA
Tensione TOV [L-N] (U_T )	335 V / 5 s
Tensione TOV [N-PE] (U_T )	1200 V / 200 ms
Caratteristica TOV	tenuta
Indicazione di funzionamento/guasto	verde / rosso
Numero delle porte	1
Materiale involucro	termoplastico, colore grigio, UL 94 V-0
Luogo di montaggio	all'interno
POP
Provato secondo	CEI EN 50550 (CEI 23-118)
Tensione massima AC di non intervento	255 V
Tensione massima AC d'intervento	415 V
Tempo d'intervento a 275 V AC	8 s
Tempo d'intervento a 400 V AC	120 ms
Corrente massima a 275 V AC	0,4 A
Corrente massima a 400 V AC	0,6 A
Assorbimento di potenza	0,7 VA
Indicatore d'intervento	rosso
MCB
Caratteristica d'intervento	C
Corrente nominale AC (I_n )	40 A
Potere di apertura (I_cn) secondo EN 60898	6 kA

Artikel 900782 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 900782 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

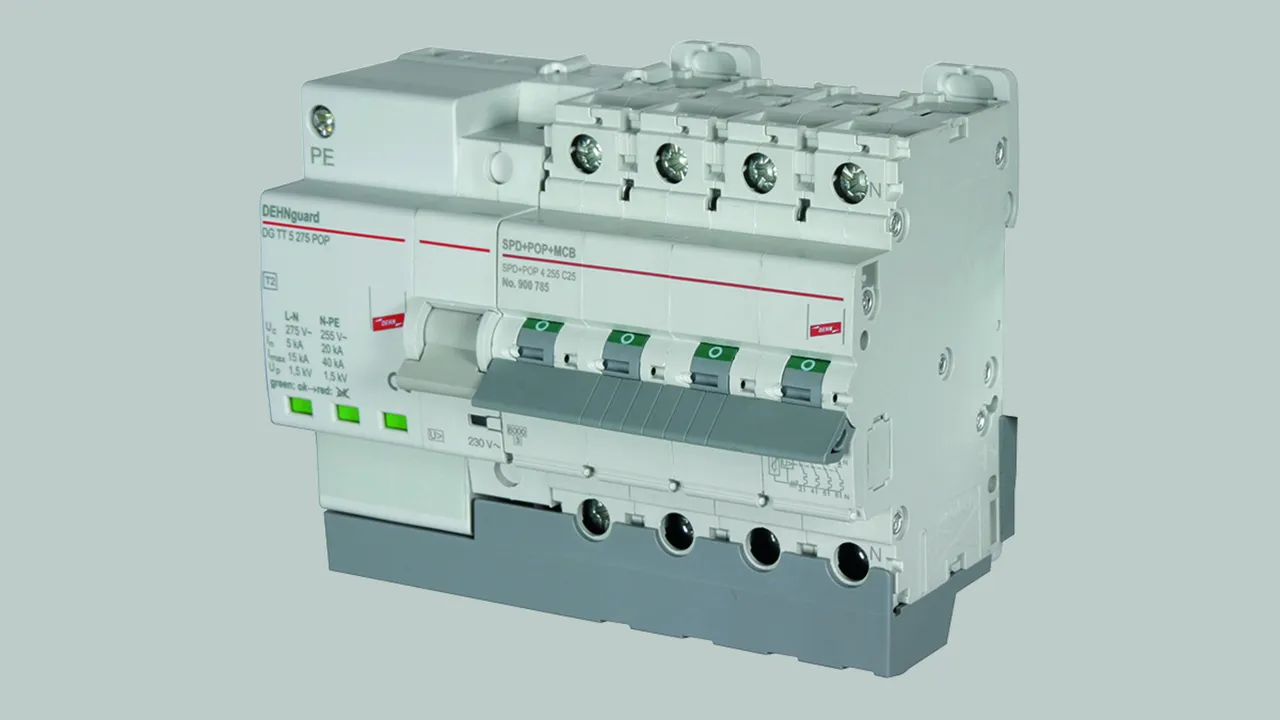

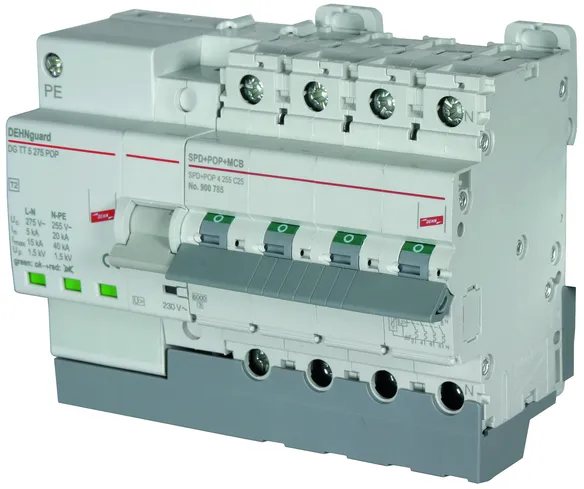

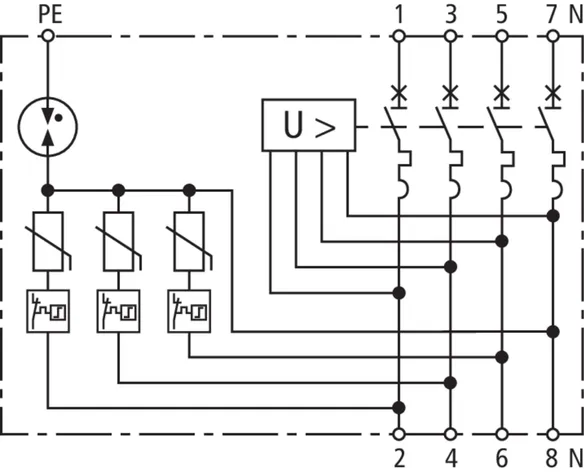

Art.-Nr. 900785 SPD+POP 4 255 C25

GTIN 4013364156234, Zolltarifnr. (EU): 85363030, Bruttogewicht: 730.00 g, VPE: 1.00 pz.

Abbildungen

Weitere Information

CAD-Daten

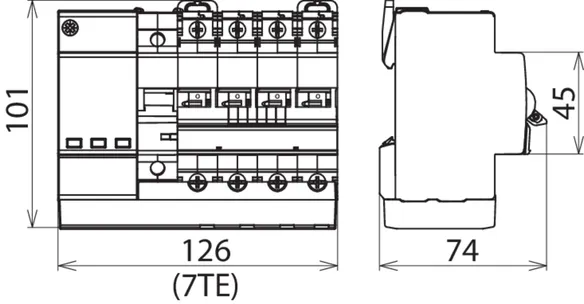

Limitatore di sovratensione SPD+POP 4 255 C25
Limtatore di sovratensione per sovratensioni transitorie e permanenti con interruttore automatico magnetotermico integrato
SPD Tipo 2 secondo CEI EN 61643-11 (CEI 37-8), POP secondo CEI EN 50550 (CEI 23-118)
Protezione complessiva contro sovratensioni transitorie e permanenti
Unità completa precablata, non è necessario un cablaggio supplementare dei singoli dispositivi
Numero Poli 3P + N
Caratteristica di intervento tempo-corrente / corrente nominale C 25 A
Tensione massima continuativa: 275 V AC
Livello di protezione: ≤ 1,5 kV
Corrente impulsiva nominale di scarica (8/20 µs): 5 kA / 20 kV
Coordinamento energetico secondo CEI EN 62305-4 (CEI 81-10/4) nella famiglia di prodotti Red/Line
Monitoraggio SPD: Thermo-Dynamic-Control
Indicazione di funzionamento / guasto
Apparecchi su guida profilata secondo DIN 43880, 7 unità

Fabbricato: DEHN
Tipo: SPD+POP 4 255 C25
Art.: 900785
o similare.

Zertifikate

Technische Daten

Allgemein
Numero poli	3P + N
Tensione nominale AC (U_N )	230 / 400 V
SPD
Corrente impulsiva nominale di scarica (8/20) [L-N] (I_n )	5 kA
MCB
Caratteristica d'intervento	C
Corrente nominale AC (I_n )	25 A

Allgemein
Sistema d'alimentazione elettrica	trifase sistema TT / TN
Numero poli	3P + N
Tensione nominale AC (U_N )	230 / 400 V
Frequenza nominale (f_N )	50 Hz
Temperatura d’esercizio (T_U )	-25 °C ... +60 °C
Sezione di collegamento (L1, L2, L3, N) (min.)	2,5 mm² rigido / flessibile
Sezione di collegamento (L1, L2, L3, N) (max.)	16 mm² flessibile / 25 mm² rigido
Sezione di collegamento (PE) (min.)	0,75 mm² rigido / flessibile
Sezione di collegamento (PE) (max.)	6 mm² flessibile / 10 mm² rigido
Grado di protezione	IP 20
Dimensioni	7 unità, DIN 43880
Montaggio su	guida profilata 35 mm secondo EN 60715
SPD
SPD secondo CEI EN 61643-11 (CEI 37-8) / ... IEC 61643-1/-11	Tipo 2
Tensione massima continuativa AC [L-N] (U_C )	275 V
Tensione massima continuativa AC [N-PE] (U_C )	255 V
Estinzione corrente susseguente di rete [N-PE] (I_fi )	100 A
Corrente impulsiva nominale di scarica (8/20) [L-N] (I_n )	5 kA
Corrente impulsiva nominale di scarica (8/20) [N-PE] (I_n )	20 kA
Corrente impulsiva massima di scarica (8/20) [L-N] (I_max )	15 kA
Corrente impulsiva massima di scarica (8/20) [L-PE] (I_max )	40 kA
Livello di protezione (U_P )	≤ 1,5 kV
Corrente sul conduttore di protezione (I_PE )	≤ 5 µA
Tempo d'intervento [L-N] (t_A )	≤ 25 ns
Tempo d'intervento [N-PE] (t_A )	≤ 100 ns
Protezione max. di sovracorrente in rete	MCB C 63 A
Tenuta al corto circuito con protezione da sovracorrente max. AC in rete (I_SCCR )	6 kA
Tensione TOV [L-N] (U_T )	335 V / 5 s
Tensione TOV [N-PE] (U_T )	1200 V / 200 ms
Caratteristica TOV	tenuta
Indicazione di funzionamento/guasto	verde / rosso
Numero delle porte	1
Materiale involucro	termoplastico, colore grigio, UL 94 V-0
Luogo di montaggio	all'interno
POP
Provato secondo	CEI EN 50550 (CEI 23-118)
Tensione massima AC di non intervento	255 V
Tensione massima AC d'intervento	415 V
Tempo d'intervento a 275 V AC	8 s
Tempo d'intervento a 400 V AC	120 ms
Corrente massima a 275 V AC	0,4 A
Corrente massima a 400 V AC	0,6 A
Assorbimento di potenza	0,7 VA
Indicatore d'intervento	rosso
MCB
Caratteristica d'intervento	C
Corrente nominale AC (I_n )	25 A
Potere di apertura (I_cn) secondo EN 60898	6 kA

Artikel 900785 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 900785 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 900786 SPD+POP 4 255 C32

GTIN 4013364156241, Zolltarifnr. (EU): 85363030, Bruttogewicht: 763.00 g, VPE: 1.00 pz.

Abbildungen

Weitere Information

CAD-Daten

Limitatore di sovratensione SPD+POP 4 255 C32
Limtatore di sovratensione per sovratensioni transitorie e permanenti con interruttore automatico magnetotermico integrato
SPD Tipo 2 secondo CEI EN 61643-11 (CEI 37-8), POP secondo CEI EN 50550 (CEI 23-118)
Protezione complessiva contro sovratensioni transitorie e permanenti
Unità completa precablata, non è necessario un cablaggio supplementare dei singoli dispositivi
Numero Poli 3P + N
Caratteristica di intervento tempo-corrente / corrente nominale C 32 A
Tensione massima continuativa: 275 V AC
Livello di protezione: ≤ 1,5 kV
Corrente impulsiva nominale di scarica (8/20 µs): 5 kA / 20 kV
Coordinamento energetico secondo CEI EN 62305-4 (CEI 81-10/4) nella famiglia di prodotti Red/Line
Monitoraggio SPD: Thermo-Dynamic-Control
Indicazione di funzionamento / guasto
Apparecchi su guida profilata secondo DIN 43880, 7 unità

Fabbricato: DEHN
Tipo: SPD+POP 4 255 C32
Art.: 900786
o similare.

Zertifikate

Technische Daten

Allgemein
Numero poli	3P + N
Tensione nominale AC (U_N )	230 / 400 V
SPD
Corrente impulsiva nominale di scarica (8/20) [L-N] (I_n )	5 kA
MCB
Caratteristica d'intervento	C
Corrente nominale AC (I_n )	32 A

Allgemein
Sistema d'alimentazione elettrica	trifase sistema TT / TN
Numero poli	3P + N
Tensione nominale AC (U_N )	230 / 400 V
Frequenza nominale (f_N )	50 Hz
Temperatura d’esercizio (T_U )	-25 °C ... +60 °C
Sezione di collegamento (L1, L2, L3, N) (min.)	2,5 mm² rigido / flessibile
Sezione di collegamento (L1, L2, L3, N) (max.)	16 mm² flessibile / 25 mm² rigido
Sezione di collegamento (PE) (min.)	0,75 mm² rigido / flessibile
Sezione di collegamento (PE) (max.)	6 mm² flessibile / 10 mm² rigido
Grado di protezione	IP 20
Dimensioni	7 unità, DIN 43880
Montaggio su	guida profilata 35 mm secondo EN 60715
SPD
SPD secondo CEI EN 61643-11 (CEI 37-8) / ... IEC 61643-1/-11	Tipo 2
Tensione massima continuativa AC [L-N] (U_C )	275 V
Tensione massima continuativa AC [N-PE] (U_C )	255 V
Estinzione corrente susseguente di rete [N-PE] (I_fi )	100 A
Corrente impulsiva nominale di scarica (8/20) [L-N] (I_n )	5 kA
Corrente impulsiva nominale di scarica (8/20) [N-PE] (I_n )	20 kA
Corrente impulsiva massima di scarica (8/20) [L-N] (I_max )	15 kA
Corrente impulsiva massima di scarica (8/20) [L-PE] (I_max )	40 kA
Livello di protezione (U_P )	≤ 1,5 kV
Corrente sul conduttore di protezione (I_PE )	≤ 5 µA
Tempo d'intervento [L-N] (t_A )	≤ 25 ns
Tempo d'intervento [N-PE] (t_A )	≤ 100 ns
Protezione max. di sovracorrente in rete	MCB C 63 A
Tenuta al corto circuito con protezione da sovracorrente max. AC in rete (I_SCCR )	6 kA
Tensione TOV [L-N] (U_T )	335 V / 5 s
Tensione TOV [N-PE] (U_T )	1200 V / 200 ms
Caratteristica TOV	tenuta
Indicazione di funzionamento/guasto	verde / rosso
Numero delle porte	1
Materiale involucro	termoplastico, colore grigio, UL 94 V-0
Luogo di montaggio	all'interno
POP
Provato secondo	CEI EN 50550 (CEI 23-118)
Tensione massima AC di non intervento	255 V
Tensione massima AC d'intervento	415 V
Tempo d'intervento a 275 V AC	8 s
Tempo d'intervento a 400 V AC	120 ms
Corrente massima a 275 V AC	0,4 A
Corrente massima a 400 V AC	0,6 A
Assorbimento di potenza	0,7 VA
Indicatore d'intervento	rosso
MCB
Caratteristica d'intervento	C
Corrente nominale AC (I_n )	32 A
Potere di apertura (I_cn) secondo EN 60898	6 kA

Artikel 900786 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 900786 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 900787 SPD+POP 4 255 C40

GTIN 4013364156258, Zolltarifnr. (EU): 85363030, Bruttogewicht: 769.00 g, VPE: 1.00 pz.

Abbildungen

Weitere Information

CAD-Daten

Limitatore di sovratensione SPD+POP 4 255 C40
Limtatore di sovratensione per sovratensioni transitorie e permanenti con interruttore automatico magnetotermico integrato
SPD Tipo 2 secondo CEI EN 61643-11 (CEI 37-8), POP secondo CEI EN 50550 (CEI 23-118)
Protezione complessiva contro sovratensioni transitorie e permanenti
Unità completa precablata, non è necessario un cablaggio supplementare dei singoli dispositivi
Numero Poli 3P + N
Caratteristica di intervento tempo-corrente / corrente nominale C 40 A
Tensione massima continuativa: 275 V AC
Livello di protezione: ≤ 1,5 kV
Corrente impulsiva nominale di scarica (8/20 µs): 5 kA / 20 kV
Coordinamento energetico secondo CEI EN 62305-4 (CEI 81-10/4) nella famiglia di prodotti Red/Line
Monitoraggio SPD: Thermo-Dynamic-Control
Indicazione di funzionamento / guasto
Apparecchi su guida profilata secondo DIN 43880, 7 unità

Fabbricato: DEHN
Tipo: SPD+POP 4 255 C40
Art.: 900787
o similare.

Zertifikate

Technische Daten

Allgemein
Numero poli	3P + N
Tensione nominale AC (U_N )	230 / 400 V
SPD
Corrente impulsiva nominale di scarica (8/20) [L-N] (I_n )	5 kA
MCB
Caratteristica d'intervento	C
Corrente nominale AC (I_n )	40 A

Allgemein
Sistema d'alimentazione elettrica	trifase sistema TT / TN
Numero poli	3P + N
Tensione nominale AC (U_N )	230 / 400 V
Frequenza nominale (f_N )	50 Hz
Temperatura d’esercizio (T_U )	-25 °C ... +60 °C
Sezione di collegamento (L1, L2, L3, N) (min.)	2,5 mm² rigido / flessibile
Sezione di collegamento (L1, L2, L3, N) (max.)	16 mm² flessibile / 25 mm² rigido
Sezione di collegamento (PE) (min.)	0,75 mm² rigido / flessibile
Sezione di collegamento (PE) (max.)	6 mm² flessibile / 10 mm²rigido
Grado di protezione	IP 20
Dimensioni	7 unità, DIN 43880
Montaggio su	guida profilata 35 mm secondo EN 60715
SPD
SPD secondo CEI EN 61643-11 (CEI 37-8) / ... IEC 61643-1/-11	Tipo 2
Tensione massima continuativa AC [L-N] (U_C )	275 V
Tensione massima continuativa AC [N-PE] (U_C )	255 V
Estinzione corrente susseguente di rete [N-PE] (I_fi )	100 A
Corrente impulsiva nominale di scarica (8/20) [L-N] (I_n )	5 kA
Corrente impulsiva nominale di scarica (8/20) [N-PE] (I_n )	20 kA
Corrente impulsiva massima di scarica (8/20) [L-N] (I_max )	15 kA
Corrente impulsiva massima di scarica (8/20) [L-PE] (I_max )	40 kA
Livello di protezione (U_P )	≤ 1,5 kV
Corrente sul conduttore di protezione (I_PE )	≤ 5 µA
Tempo d'intervento [L-N] (t_A )	≤ 25 ns
Tempo d'intervento [N-PE] (t_A )	≤ 100 ns
Protezione max. di sovracorrente in rete	MCB C 63 A
Tenuta al corto circuito con protezione da sovracorrente max. AC in rete (I_SCCR )	6 kA
Tensione TOV [L-N] (U_T )	335 V / 5 s
Tensione TOV [N-PE] (U_T )	1200 V / 200 ms
Caratteristica TOV	tenuta
Indicazione di funzionamento/guasto	verde / rosso
Numero delle porte	1
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
POP
Provato secondo	CEI EN 50550 (CEI 23-118)
Tensione massima AC di non intervento	255 V
Tensione massima AC d'intervento	415 V
Tempo d'intervento a 275 V AC	8 s
Tempo d'intervento a 400 V AC	120 ms
Corrente massima a 275 V AC	0,4 A
Corrente massima a 400 V AC	0,6 A
Assorbimento di potenza	0,7 VA
Indicatore d'intervento	rosso
MCB
Caratteristica d'intervento	C
Corrente nominale AC (I_n )	40 A
Potere di apertura (I_cn) secondo EN 60898	6 kA

Artikel 900787 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 900787 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 900788 SPD+POP 4 255 C63

GTIN 4013364156265, Zolltarifnr. (EU): 85363030, Bruttogewicht: 773.00 g, VPE: 1.00 pz.

Abbildungen

Weitere Information

CAD-Daten

Limitatore di sovratensione SPD+POP 4 255 C63
Limtatore di sovratensione per sovratensioni transitorie e permanenti con interruttore automatico magnetotermico integrato
SPD Tipo 2 secondo CEI EN 61643-11 (CEI 37-8), POP secondo CEI EN 50550 (CEI 23-118)
Protezione complessiva contro sovratensioni transitorie e permanenti
Unità completa precablata, non è necessario un cablaggio supplementare dei singoli dispositivi
Numero Poli 3P + N
Caratteristica di intervento tempo-corrente / corrente nominale C 63 A
Tensione massima continuativa: 275 V AC
Livello di protezione: ≤ 1,5 kV
Corrente impulsiva nominale di scarica (8/20 µs): 5 kA / 20 kV
Coordinamento energetico secondo CEI EN 62305-4 (CEI 81-10/4) nella famiglia di prodotti Red/Line
Monitoraggio SPD: Thermo-Dynamic-Control
Indicazione di funzionamento / guasto
Apparecchi su guida profilata secondo DIN 43880, 7 unità

Fabbricato: DEHN
Tipo: SPD+POP 4 255 C63
Art.: 900788
o similare.

Zertifikate

Technische Daten

Allgemein
Numero poli	3P + N
Tensione nominale AC (U_N )	230 / 400 V
SPD
Corrente impulsiva nominale di scarica (8/20) [L-N] (I_n )	5 kA
MCB
Caratteristica d'intervento	C
Corrente nominale AC (I_n )	63 A

Allgemein
Sistema d'alimentazione elettrica	trifase sistema TT / TN
Numero poli	3P + N
Tensione nominale AC (U_N )	230 / 400 V
Frequenza nominale (f_N )	50 Hz
Temperatura d’esercizio (T_U )	-25 °C ... +60 °C
Sezione di collegamento (L1, L2, L3, N) (min.)	2,5 mm² rigido / flessibile
Sezione di collegamento (L1, L2, L3, N) (max.)	16 mm² flessibile / 25 mm² rigido
Sezione di collegamento (PE) (min.)	0,75 mm² rigido / flessibile
Sezione di collegamento (PE) (max.)	6 mm² flessibile / 10 mm² rigido
Grado di protezione	IP 20
Dimensioni	7 unità, DIN 43880
Montaggio su	guida profilata 35 mm secondo EN 60715
SPD
SPD secondo CEI EN 61643-11 (CEI 37-8) / ... IEC 61643-1/-11	Tipo 2
Tensione massima continuativa AC [L-N] (U_C )	275 V
Tensione massima continuativa AC [N-PE] (U_C )	255 V
Estinzione corrente susseguente di rete [N-PE] (I_fi )	100 A
Corrente impulsiva nominale di scarica (8/20) [L-N] (I_n )	5 kA
Corrente impulsiva nominale di scarica (8/20) [N-PE] (I_n )	20 kA
Corrente impulsiva massima di scarica (8/20) [L-N] (I_max )	15 kA
Corrente impulsiva massima di scarica (8/20) [L-PE] (I_max )	40 kA
Livello di protezione (U_P )	≤ 1,5 kV
Corrente sul conduttore di protezione (I_PE )	≤ 5 µA
Tempo d'intervento [L-N] (t_A )	≤ 25 ns
Tempo d'intervento [N-PE] (t_A )	≤ 100 ns
Protezione max. di sovracorrente in rete	MCB C 63 A
Tenuta al corto circuito con protezione da sovracorrente max. AC in rete (I_SCCR )	6 kA
Tensione TOV [L-N] (U_T )	335 V / 5 s
Tensione TOV [N-PE] (U_T )	1200 V / 200 ms
Caratteristica TOV	tenuta
Indicazione di funzionamento/guasto	verde / rosso
Numero delle porte	1
Materiale involucro	termoplastico, colore grigio, UL 94 V-0
Luogo di montaggio	all'interno
POP
Provato secondo	CEI EN 50550 (CEI 23-118)
Tensione massima AC di non intervento	255 V
Tensione massima AC d'intervento	415 V
Tempo d'intervento a 275 V AC	8 s
Tempo d'intervento a 400 V AC	120 ms
Corrente massima a 275 V AC	0,4 A
Corrente massima a 400 V AC	0,6 A
Assorbimento di potenza	0,7 VA
Indicatore d'intervento	rosso
MCB
Caratteristica d'intervento	C
Corrente nominale AC (I_n )	63 A
Potere di apertura (I_cn) secondo EN 60898	6 kA

Artikel 900788 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 900788 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

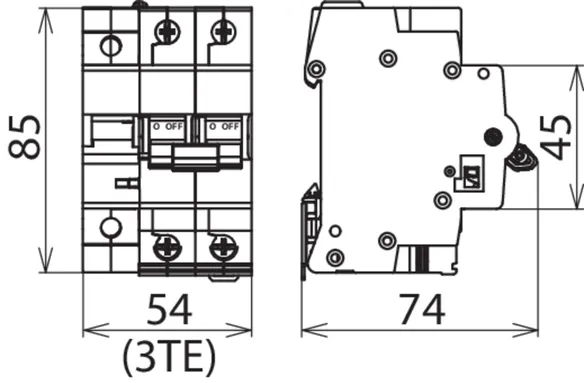

Art.-Nr. 900760 POP 2 255 C25

GTIN 4013364156135, Zolltarifnr. (EU): 85363030, Bruttogewicht: 297.00 g, VPE: 1.00 pz.

Abbildungen

Weitere Information

CAD-Daten

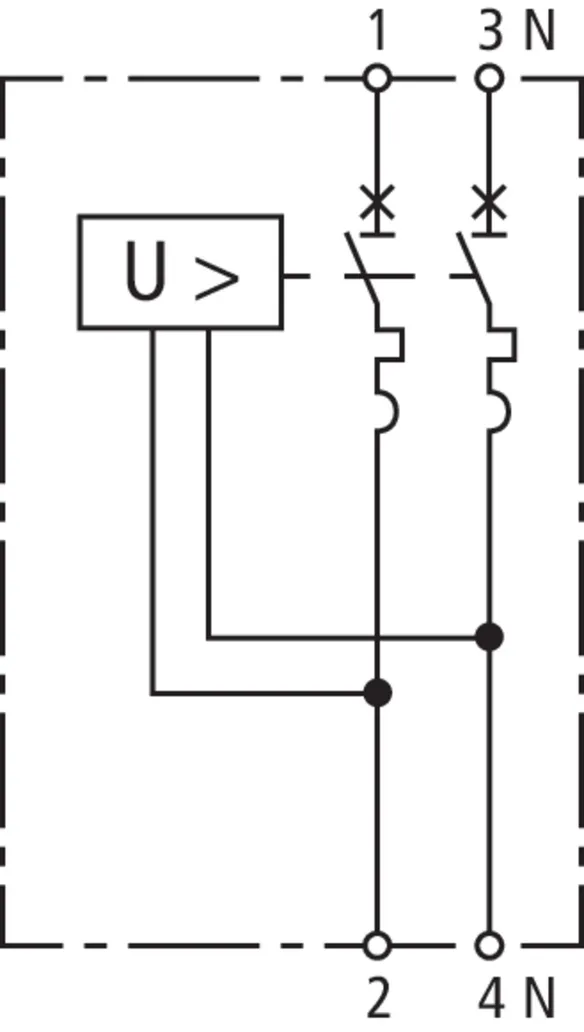

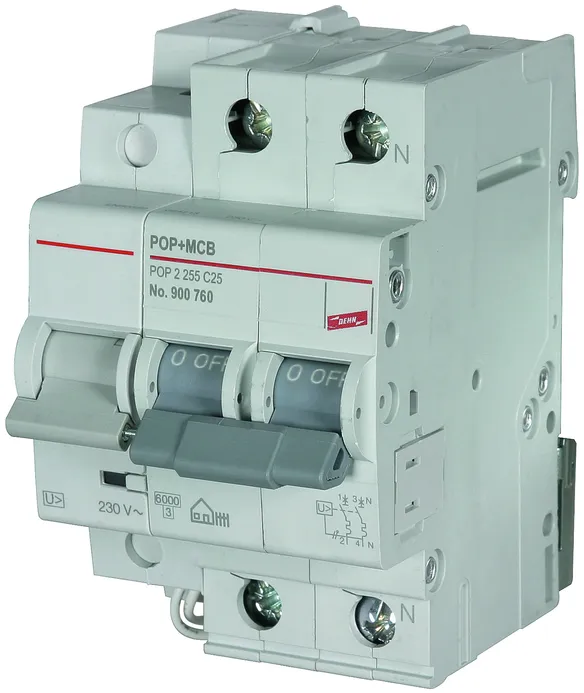

Dispositivo di protezione POP 2 255 C25
Limtatore di sovratensione per sovratensioni transitorie e permanenti con interruttore automatico magnetotermico integrato
POP secondo CEI EN 50550 (CEI 23-118)
Unità completa precablata, non è necessario un cablaggio supplementare dei singoli dispositivi
Numero Poli 1P + N
Caratteristica di intervento tempo-corrente / corrente nominale C 25 A
Potere nominale di interruzione secondo EN 60898 6 kA
Apparecchi su guida profilata secondo DIN 43880, 3 unità

Fabbricato: DEHN
Tipo: POP 2 255 C25
Art.: 900760
o similare.

Zertifikate

Technische Daten

Allgemein
Numero poli	1P + N
Tensione nominale AC (U_N )	230 V
MCB
Caratteristica d'intervento	C
Corrente nominale AC (I_n )	25 A

Allgemein
Sistema d'alimentazione elettrica	Sistema monofase TT/TN
Numero poli	1P + N
Tensione nominale AC (U_N )	230 V
Frequenza nominale (f_N )	50 Hz
Temperatura d’esercizio (T_U )	-25 °C ... +60 °C
Sezione di collegamento (L, N (min.)	2,5 mm²monofilo / a filo sottile
Sezione di collegamento (L, N (max.)	16 mm²flessibile / 25 mm²rigido
Grado di protezione	IP 20
Dimensioni	3 unità, DIN 43880
Montaggio su	Guida profilata DIN 35 mm secondo la norma EN 60715
POP
Provato secondo	CEI EN 50550 (CEI 23-118)
Tensione massima AC di non intervento	255 V
Tensione massima AC d'intervento	415 V
Tempo d'intervento a 275 V AC	8 s
Tempo d'intervento a 400 V AC	120 ms
Corrente massima a 275 V AC	0,4 A
Corrente massima a 400 V AC	0,6 A
Assorbimento di potenza	0,7 VA
Indicatore d'intervento	rosso
MCB
Caratteristica d'intervento	C
Corrente nominale AC (I_n )	25 A
Potere di apertura (I_cn) secondo EN 60898	6 kA

Artikel 900760 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 900760 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 900761 POP 2 255 C32

GTIN 4013364156142, Zolltarifnr. (EU): 85363030, Bruttogewicht: 317.00 g, VPE: 1.00 pz.

Abbildungen

Weitere Information

CAD-Daten

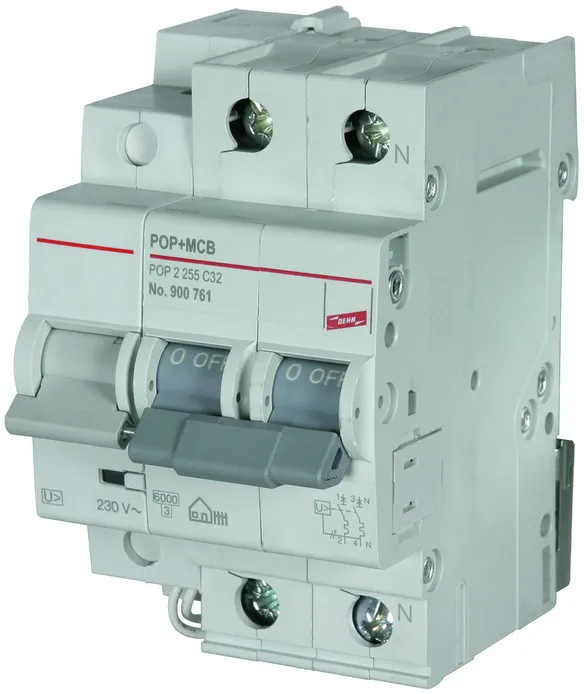

Dispositivo di protezione POP 2 255 C32
Limtatore di sovratensione per sovratensioni transitorie e permanenti con interruttore automatico magnetotermico integrato
POP secondo CEI EN 50550 (CEI 23-118)
Unità completa precablata, non è necessario un cablaggio supplementare dei singoli dispositivi
Numero Poli 1P + N
Caratteristica di intervento tempo-corrente / corrente nominale C 32 A
Potere nominale di interruzione secondo EN 60898 6 kA
Apparecchi su guida profilata secondo DIN 43880, 3 unità

Fabbricato: DEHN
Tipo: POP 2 255 C32
Art.: 900761
o similare.

Zertifikate

Technische Daten

Allgemein
Numero poli	1P + N
Tensione nominale AC (U_N )	230 V
MCB
Caratteristica d'intervento	C
Corrente nominale AC (I_n )	32 A

Allgemein
Sistema d'alimentazione elettrica	Sistema monofase TT/TN
Numero poli	1P + N
Tensione nominale AC (U_N )	230 V
Frequenza nominale (f_N )	50 Hz
Temperatura d’esercizio (T_U )	-25 °C ... +60 °C
Sezione di collegamento (L, N (min.)	2,5 mm²monofilo / a filo sottile
Sezione di collegamento (L, N (max.)	16 mm²flessibile / 25 mm²rigido
Grado di protezione	IP 20
Dimensioni	3 unità, DIN 43880
Montaggio su	Guida profilata DIN 35 mm secondo la norma EN 60715
POP
Provato secondo	CEI EN 50550 (CEI 23-118)
Tensione massima AC di non intervento	255 V
Tensione massima AC d'intervento	415 V
Tempo d'intervento a 275 V AC	8 s
Tempo d'intervento a 400 V AC	120 ms
Corrente massima a 275 V AC	0,4 A
Corrente massima a 400 V AC	0,6 A
Assorbimento di potenza	0,7 VA
Indicatore d'intervento	rosso
MCB
Caratteristica d'intervento	C
Corrente nominale AC (I_n )	32 A
Potere di apertura (I_cn) secondo EN 60898	6 kA

Artikel 900761 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 900761 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

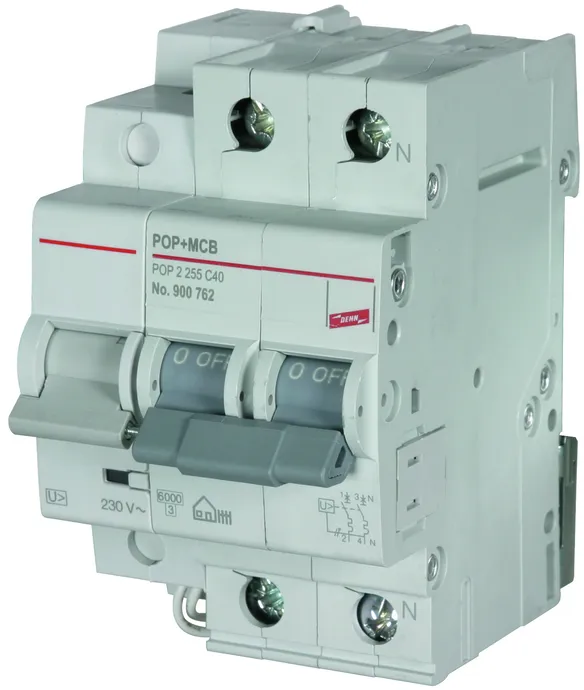

Art.-Nr. 900762 POP 2 255 C40

GTIN 4013364156159, Zolltarifnr. (EU): 85363030, Bruttogewicht: 317.00 g, VPE: 1.00 pz.

Abbildungen

Weitere Information

CAD-Daten

Dispositivo di protezione POP 2 255 C40
Limtatore di sovratensione per sovratensioni transitorie e permanenti con interruttore automatico magnetotermico integrato
POP secondo CEI EN 50550 (CEI 23-118)
Unità completa precablata, non è necessario un cablaggio supplementare dei singoli dispositivi
Numero Poli 1P + N
Caratteristica di intervento tempo-corrente / corrente nominale C 40 A
Potere nominale di interruzione secondo EN 60898 6 kA
Apparecchi su guida profilata secondo DIN 43880, 3 unità

Fabbricato: DEHN
Tipo: POP 2 255 C40
Art.: 900762
o similare.

Zertifikate

Technische Daten

Allgemein
Numero poli	1P + N
Tensione nominale AC (U_N )	230 V
MCB
Caratteristica d'intervento	C
Corrente nominale AC (I_n )	40 A

Allgemein
Sistema d'alimentazione elettrica	Sistema monofase TT/TN
Numero poli	1P + N
Tensione nominale AC (U_N )	230 V
Frequenza nominale (f_N )	50 Hz
Temperatura d’esercizio (T_U )	-25 °C ... +60 °C
Sezione di collegamento (L, N (min.)	2,5 mm²monofilo / a filo sottile
Sezione di collegamento (L, N (max.)	16 mm²flessibile / 25 mm²rigido
Grado di protezione	IP 20
Dimensioni	3 unità, DIN 43880
Montaggio su	Guida profilata DIN 35 mm secondo la norma EN 60715
POP
Provato secondo	CEI EN 50550 (CEI 23-118)
Tensione massima AC di non intervento	255 V
Tensione massima AC d'intervento	415 V
Tempo d'intervento a 275 V AC	8 s
Tempo d'intervento a 400 V AC	120 ms
Corrente massima a 275 V AC	0,4 A
Corrente massima a 400 V AC	0,6 A
Assorbimento di potenza	0,7 VA
Indicatore d'intervento	rosso
MCB
Caratteristica d'intervento	C
Corrente nominale AC (I_n )	40 A
Potere di apertura (I_cn) secondo EN 60898	6 kA

Artikel 900762 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 900762 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 900765 POP 4 255 C25

GTIN 4013364156166, Zolltarifnr. (EU): 85363030, Bruttogewicht: 547.00 g, VPE: 1.00 pz.

Abbildungen

Weitere Information

CAD-Daten

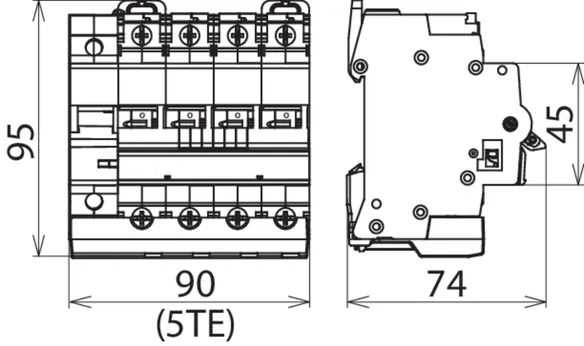

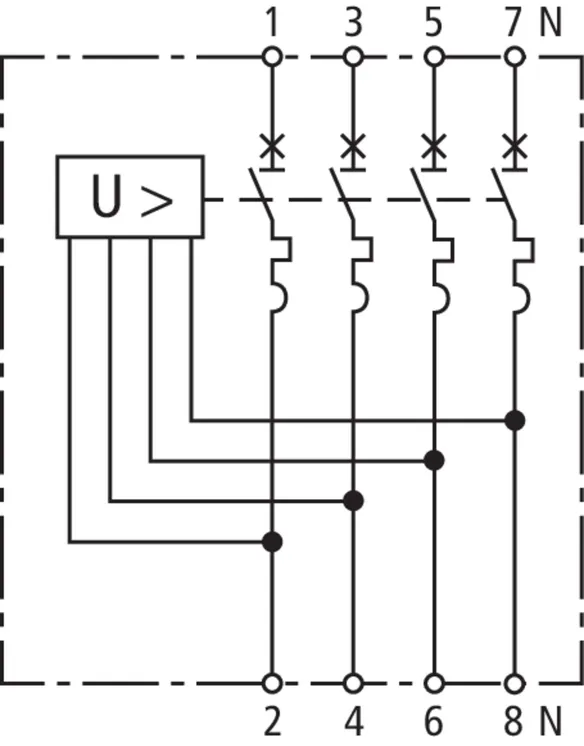

Dipositivo di protezione POP 4 255 C25
Limtatore di sovratensione per sovratensioni transitorie e permanenti con interruttore automatico magnetotermico integrato
POP secondo CEI EN 50550 (CEI 23-118)
Unità completa precablata, non è necessario un cablaggio supplementare dei singoli dispositivi
Numero Poli 3P + N
Caratteristica di intervento tempo-corrente / corrente nominale C 25 A
Potere nominale di interruzione secondo EN 60898 6 kA
Apparecchi su guida profilata secondo DIN 43880, 5 unità

Fabbricato: DEHN
Tipo: POP 4 255 C25
Art.: 900765
o similare.

Zertifikate

Technische Daten

Allgemein
Numero poli	3P + N
Tensione nominale AC (U_N )	230 / 400 V
MCB
Caratteristica d'intervento	C
Corrente nominale AC (I_n )	25 A

Allgemein
Sistema d'alimentazione elettrica	Rete TT/TN trifase
Numero poli	3P + N
Tensione nominale AC (U_N )	230 / 400 V
Frequenza nominale (f_N )	50 Hz
Temperatura d’esercizio (T_U )	-25 °C ... +60 °C
Sezione di collegamento (L1, L2, L3, N) (min.)	2,5 mm²monofilo / a filo sottile
Sezione di collegamento (L1, L2, L3, N) (max.)	16 mm²flessibile / 25 mm²rigido
Grado di protezione	IP 20
Dimensioni	5 unità, DIN 43880
Montaggio su	Guida profilata DIN 35 mm secondo la norma EN 60715
POP
Provato secondo	CEI EN 50550 (CEI 23-118)
Tensione massima AC di non intervento	255 V
Tensione massima AC d'intervento	415 V
Tempo d'intervento a 275 V AC	8 s
Tempo d'intervento a 400 V AC	120 ms
Corrente massima a 275 V AC	0,4 A
Corrente massima a 400 V AC	0,6 A
Assorbimento di potenza	0,7 VA
Indicatore d'intervento	rosso
MCB
Caratteristica d'intervento	C
Corrente nominale AC (I_n )	25 A
Potere di apertura (I_cn) secondo EN 60898	6 kA

Artikel 900765 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 900765 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 900766 POP 4 255 C32

GTIN 4013364156173, Zolltarifnr. (EU): 85363030, Bruttogewicht: 580.00 g, VPE: 1.00 pz.

Abbildungen

Weitere Information

CAD-Daten

Dispositivo di protezione POP 4 255 C32
Limtatore di sovratensione per sovratensioni transitorie e permanenti con interruttore automatico magnetotermico integrato
POP secondo CEI EN 50550 (CEI 23-118)
Unità completa precablata, non è necessario un cablaggio supplementare dei singoli dispositivi
Numero Poli 3P + N
Caratteristica di intervento tempo-corrente / corrente nominale C 32 A
Potere nominale di interruzione secondo EN 60898 6 kA
Apparecchi su guida profilata secondo DIN 43880, 5 unità

Fabbricato: DEHN
Tipo: POP 4 255 C32
Art.: 900766
o similare.

Zertifikate

Technische Daten

Allgemein
Numero poli	3P + N
Tensione nominale AC (U_N )	230 / 400 V
MCB
Caratteristica d'intervento	C
Corrente nominale AC (I_n )	32 A

Allgemein
Sistema d'alimentazione elettrica	Rete TT/TN trifase
Numero poli	3P + N
Tensione nominale AC (U_N )	230 / 400 V
Frequenza nominale (f_N )	50 Hz
Temperatura d’esercizio (T_U )	-25 °C ... +60 °C
Sezione di collegamento (L1, L2, L3, N) (min.)	2,5 mm²monofilo / a filo sottile
Sezione di collegamento (L1, L2, L3, N) (max.)	2,5 mm²monofilo / a filo sottile
Grado di protezione	IP 20
Dimensioni	5 unità, DIN 43880
Montaggio su	Guida profilata DIN 35 mm secondo la norma EN 60715
POP
Provato secondo	CEI EN 50550 (CEI 23-118)
Tensione massima AC di non intervento	255 V
Tensione massima AC d'intervento	415 V
Tempo d'intervento a 275 V AC	8 s
Tempo d'intervento a 400 V AC	120 ms
Corrente massima a 275 V AC	0,4 A
Corrente massima a 400 V AC	0,6 A
Assorbimento di potenza	0,7 VA
Indicatore d'intervento	rosso
MCB
Caratteristica d'intervento	C
Corrente nominale AC (I_n )	32 A
Potere di apertura (I_cn) secondo EN 60898	6 kA

Artikel 900766 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 900766 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

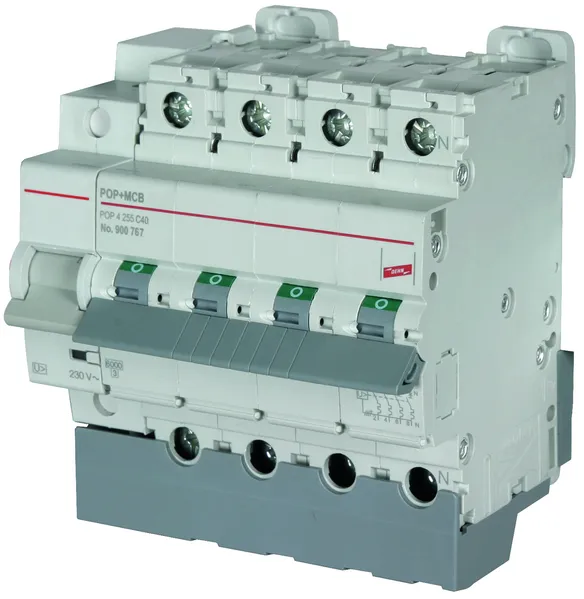

Art.-Nr. 900767 POP 4 255 C40

GTIN 4013364156180, Zolltarifnr. (EU): 85363030, Bruttogewicht: 586.00 g, VPE: 1.00 pz.

Abbildungen

Weitere Information

CAD-Daten

Dispositivo di protezione POP 4 255 C40
Limtatore di sovratensione per sovratensioni transitorie e permanenti con interruttore automatico magnetotermico integrato
POP secondo CEI EN 50550 (CEI 23-118)
Unità completa precablata, non è necessario un cablaggio supplementare dei singoli dispositivi
Numero Poli 3P + N
Caratteristica di intervento tempo-corrente / corrente nominale C 40 A
Potere nominale di interruzione secondo EN 60898 6 kA
Apparecchi su guida profilata secondo DIN 43880, 5 unità

Fabbricato: DEHN
Tipo: POP 4 255 C40
Art.: 900767
o similare.

Zertifikate

Technische Daten

Allgemein
Numero poli	3P + N
Tensione nominale AC (U_N )	230 / 400 V
MCB
Caratteristica d'intervento	C
Corrente nominale AC (I_n )	40 A

Allgemein
Sistema d'alimentazione elettrica	Rete TT/TN trifase
Numero poli	3P + N
Tensione nominale AC (U_N )	230 / 400 V
Frequenza nominale (f_N )	50 Hz
Temperatura d’esercizio (T_U )	-25 °C ... +60 °C
Sezione di collegamento (L1, L2, L3, N) (min.)	2,5 mm²monofilo / a filo sottile
Sezione di collegamento (L1, L2, L3, N) (max.)	2,5 mm²monofilo / a filo sottile
Grado di protezione	IP 20
Dimensioni	5 unità, DIN 43880
Montaggio su	Guida profilata DIN 35 mm secondo la norma EN 60715
POP
Provato secondo	CEI EN 50550 (CEI 23-118)
Tensione massima AC di non intervento	255 V
Tensione massima AC d'intervento	415 V
Tempo d'intervento a 275 V AC	8 s
Tempo d'intervento a 400 V AC	120 ms
Corrente massima a 275 V AC	0,4 A
Corrente massima a 400 V AC	0,6 A
Assorbimento di potenza	0,7 VA
Indicatore d'intervento	rosso
MCB
Caratteristica d'intervento	C
Corrente nominale AC (I_n )	40 A
Potere di apertura (I_cn) secondo EN 60898	6 kA

Artikel 900767 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 900767 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 900768 POP 4 255 C63

GTIN 4013364156197, Zolltarifnr. (EU): 85363030, Bruttogewicht: 591.00 g, VPE: 1.00 pz.

Abbildungen

Weitere Information

CAD-Daten

Dispositivo di protezione POP 4 255 C63
Limtatore di sovratensione per sovratensioni transitorie e permanenti con interruttore automatico magnetotermico integrato
POP secondo CEI EN 50550 (CEI 23-118)
Unità completa precablata, non è necessario un cablaggio supplementare dei singoli dispositivi
Numero Poli 3P + N
Caratteristica di intervento tempo-corrente / corrente nominale C 63 A
Potere nominale di interruzione secondo EN 60898 6 kA
Apparecchi su guida profilata secondo DIN 43880, 5 unità

Fabbricato: DEHN
Tipo: POP 4 255 C63
Art.: 900768
o similare.

Zertifikate

Technische Daten

Allgemein
Numero poli	3P + N
Tensione nominale AC (U_N )	230 / 400 V
MCB
Caratteristica d'intervento	C
Corrente nominale AC (I_n )	63 A

Allgemein
Sistema d'alimentazione elettrica	Rete TT/TN trifase
Numero poli	3P + N
Tensione nominale AC (U_N )	230 / 400 V
Frequenza nominale (f_N )	50 Hz
Temperatura d’esercizio (T_U )	-25 °C ... +60 °C
Sezione di collegamento (L1, L2, L3, N) (min.)	2,5 mm²monofilo / a filo sottile
Sezione di collegamento (L1, L2, L3, N) (max.)	2,5 mm²monofilo / a filo sottile
Grado di protezione	IP 20
Dimensioni	5 unità, DIN 43880
Montaggio su	Guida profilata DIN 35 mm secondo la norma EN 60715
POP
Provato secondo	CEI EN 50550 (CEI 23-118)
Tensione massima AC di non intervento	255 V
Tensione massima AC d'intervento	415 V
Tempo d'intervento a 275 V AC	8 s
Tempo d'intervento a 400 V AC	120 ms
Corrente massima a 275 V AC	0,4 A
Corrente massima a 400 V AC	0,6 A
Assorbimento di potenza	0,7 VA
Indicatore d'intervento	rosso
MCB
Caratteristica d'intervento	C
Corrente nominale AC (I_n )	63 A
Potere di apertura (I_cn) secondo EN 60898	6 kA

Artikel 900768 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 900768 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

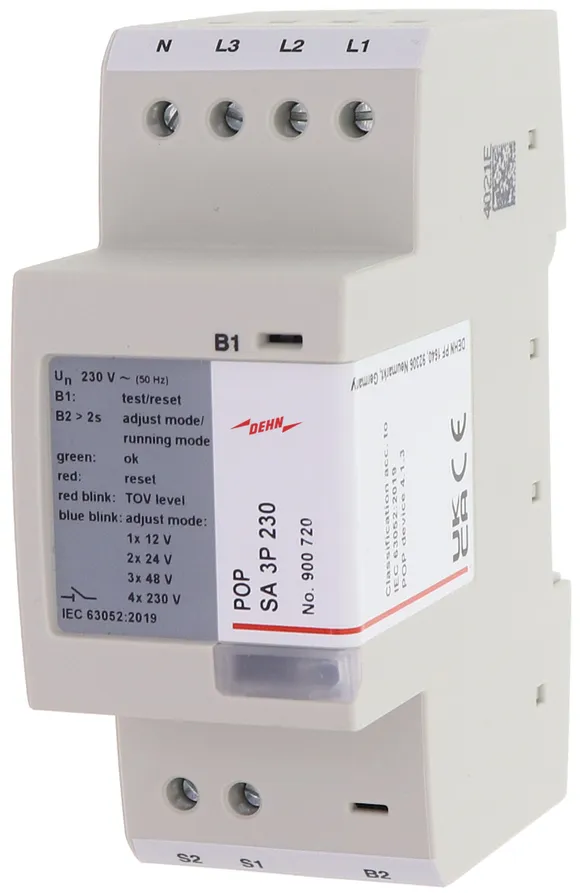

Art.-Nr. 900720 POP SA 3P 230

GTIN 4013364477377, Zolltarifnr. (EU): 85363030, Bruttogewicht: 141.37 g, VPE: 1.00 pz.

Abbildungen

PDF öffnen

Weitere Information

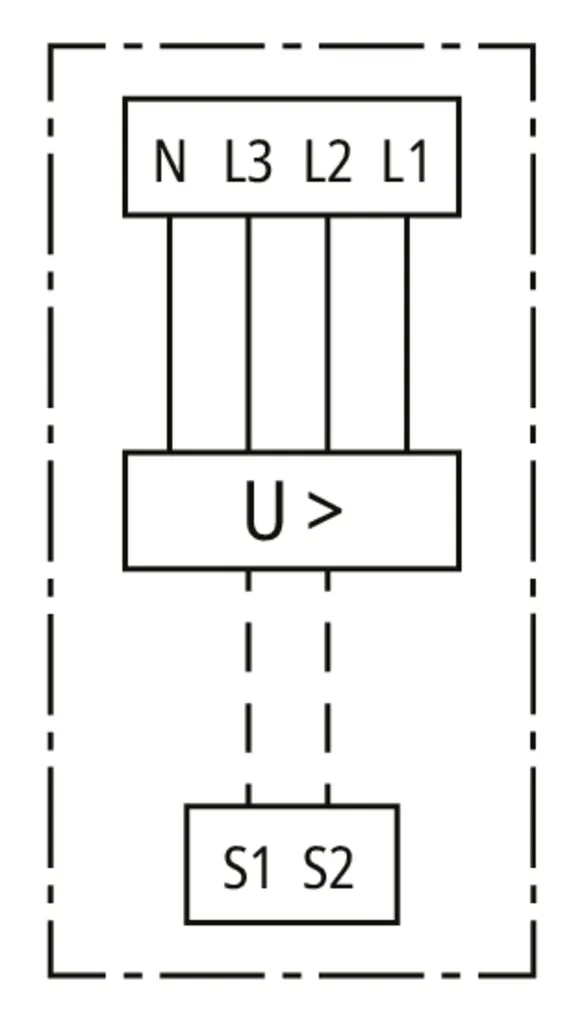

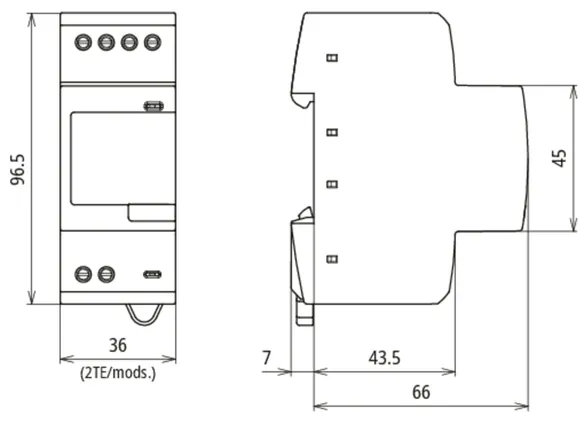

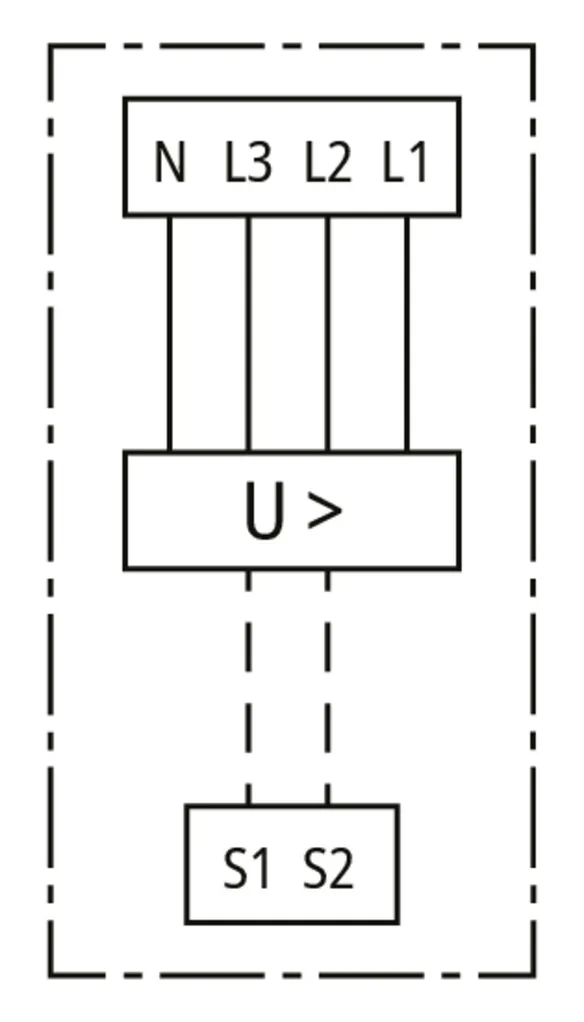

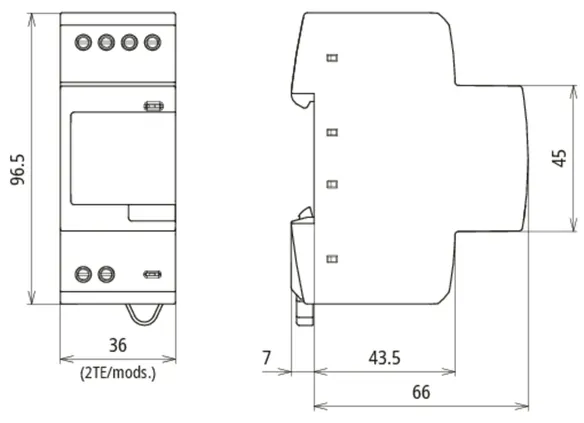

Dispositivo di protezione POP SA 3P 230
Dispositivo di protezione contro le
sovratensioni permanenti di rete
per l’attivazione di interruttori
automatici e magnetometrici esterni
POP secondo la norma IEC 63052 cat. 4.1.3S2
Numero poli 3P + neutro
segnale attivatore in uscita regolabile
da 12 a 230 V
Dispositivo installato su guida DIN a norma
DIN 43880, 2 TE

Fabbricato: DEHN
Tipo: POP SA 3P 230
Art.: 900720
o similare.

Zertifikate

Technische Daten

Numero poli	3P + N
Tensione nominale AC (U_N )	230 / 400 V

Allgemein
Sistema d'alimentazione elettrica	Rete TT/TN trifase
Numero poli	3P + N
Tensione nominale AC (U_N )	230 / 400 V
Frequenza nominale (f_N )	50 Hz
Temperatura d’esercizio (T_U )	-5 °C ... +45 °C
Sezione di collegamento (L1, L2, L3, N) (min.)	0,5 mm²monofilo / a filo sottile
Sezione di collegamento (L1, L2, L3, N) (max.)	2,5 mm²flessibile / 4 mm²rigido
Grado di protezione	IP 20
Dimensioni	2 unità, DIN 43880
Montaggio su	Guida profilata DIN 35 mm secondo la norma EN 60715
Spia di funzionamento	LED RGB
POP
Provato secondo	IEC 63052 cat. 4.1.3S2
Tensione massima AC di non intervento	255 V
Tensione massima AC d'intervento	440 V
Tempo d'intervento a 400 V AC	140 ms

Artikel 900720 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 900720 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

SPD+POP+MCB / POP+MCB / POP

SPD+POP+MCB bipolare

Art.-Nr. 900780 SPD+POP 2 255 C25

Sie müssen angemeldet sein um 900780.stp herunterzuladen.

Sie müssen angemeldet sein um 900780.igs herunterzuladen.

Sie müssen angemeldet sein um 900780.jt herunterzuladen.

Sie müssen angemeldet sein um 900780.dwg herunterzuladen.

Sie müssen angemeldet sein um 900780m_E.dxf herunterzuladen.

Artikel 900780 wurde zum Merkzettel hinzugefügt.

Artikel 900780 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 900781 SPD+POP 2 255 C32

Sie müssen angemeldet sein um 900781.stp herunterzuladen.

Sie müssen angemeldet sein um 900781.igs herunterzuladen.

Sie müssen angemeldet sein um 900781.jt herunterzuladen.

Sie müssen angemeldet sein um 900781.dwg herunterzuladen.

Sie müssen angemeldet sein um 900780m_E.dxf herunterzuladen.

Artikel 900781 wurde zum Merkzettel hinzugefügt.

Artikel 900781 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 900782 SPD+POP 2 255 C40

Sie müssen angemeldet sein um 900782.stp herunterzuladen.

Sie müssen angemeldet sein um 900782.igs herunterzuladen.

Sie müssen angemeldet sein um 900782.jt herunterzuladen.

Sie müssen angemeldet sein um 900782.dwg herunterzuladen.

Sie müssen angemeldet sein um 900780m_E.dxf herunterzuladen.

Artikel 900782 wurde zum Merkzettel hinzugefügt.

Artikel 900782 wurde zum Warenkorb hinzugefügt.

SPD+POP+MCB tetrapolare

Art.-Nr. 900785 SPD+POP 4 255 C25

Sie müssen angemeldet sein um 900785.stp herunterzuladen.

Sie müssen angemeldet sein um 900786.igs herunterzuladen.

Sie müssen angemeldet sein um 900785.jt herunterzuladen.

Sie müssen angemeldet sein um 900785.dwg herunterzuladen.

Sie müssen angemeldet sein um 900785m_E.dxf herunterzuladen.

Artikel 900785 wurde zum Merkzettel hinzugefügt.

Artikel 900785 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 900786 SPD+POP 4 255 C32

Sie müssen angemeldet sein um 900786.stp herunterzuladen.

Sie müssen angemeldet sein um 900786.igs herunterzuladen.

Sie müssen angemeldet sein um 900786.jt herunterzuladen.

Sie müssen angemeldet sein um 900786.dwg herunterzuladen.

Sie müssen angemeldet sein um 900785m_E.dxf herunterzuladen.

Artikel 900786 wurde zum Merkzettel hinzugefügt.

Artikel 900786 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 900787 SPD+POP 4 255 C40

Sie müssen angemeldet sein um 900787.stp herunterzuladen.

Sie müssen angemeldet sein um 900787.igs herunterzuladen.

Sie müssen angemeldet sein um 900787.jt herunterzuladen.

Sie müssen angemeldet sein um 900787.dwg herunterzuladen.

Sie müssen angemeldet sein um 900785m_E.dxf herunterzuladen.

Artikel 900787 wurde zum Merkzettel hinzugefügt.

Artikel 900787 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 900788 SPD+POP 4 255 C63

Sie müssen angemeldet sein um 900788.stp herunterzuladen.

Sie müssen angemeldet sein um 900788.igs herunterzuladen.

Sie müssen angemeldet sein um 900788.jt herunterzuladen.

Sie müssen angemeldet sein um 900788.dwg herunterzuladen.

Sie müssen angemeldet sein um 900785m_E.dxf herunterzuladen.

Artikel 900788 wurde zum Merkzettel hinzugefügt.

Artikel 900788 wurde zum Warenkorb hinzugefügt.

POP+MCB bipolare

Art.-Nr. 900760 POP 2 255 C25

Sie müssen angemeldet sein um 900760.stp herunterzuladen.

Sie müssen angemeldet sein um 900760.igs herunterzuladen.

Sie müssen angemeldet sein um 900760.jt herunterzuladen.

Sie müssen angemeldet sein um 900761.dwg herunterzuladen.

Sie müssen angemeldet sein um 900760m_E.dxf herunterzuladen.

Artikel 900760 wurde zum Merkzettel hinzugefügt.

Artikel 900760 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 900761 POP 2 255 C32

Sie müssen angemeldet sein um 900761.stp herunterzuladen.

Sie müssen angemeldet sein um 900761.igs herunterzuladen.

Sie müssen angemeldet sein um 900761.jt herunterzuladen.

Sie müssen angemeldet sein um 900761.dwg herunterzuladen.

Sie müssen angemeldet sein um 900760m_E.dxf herunterzuladen.

Artikel 900761 wurde zum Merkzettel hinzugefügt.

Artikel 900761 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 900762 POP 2 255 C40

Sie müssen angemeldet sein um 900762.stp herunterzuladen.

Sie müssen angemeldet sein um 900762.igs herunterzuladen.

Sie müssen angemeldet sein um 900762.jt herunterzuladen.
