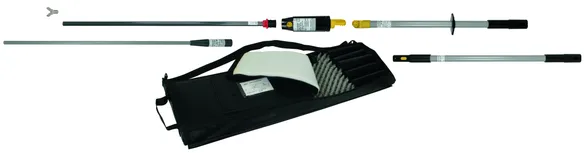

Kit per rivelatore di tensione PHE III

Stabilire in modo sicuro la mancanza di tensione

Rilevamento sicuro
Facile da maneggiare
kit universale
Trasporto e costi ridotti

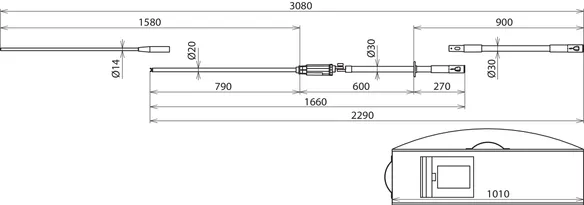

Details

Tensione nominale 20 kV / 50 Hz

Categoria "S" per impianti di commutazione e linee aeree.

1 Produkt

Art.-Nr. 767724 PHE3S 20 S ZK

GTIN 4013364125902, Zolltarifnr. (EU): 90303370, Bruttogewicht: 4.22 kg, VPE: 1.00 pz.

Abbildungen

Weitere Information

Zertifikate

Technische Daten

Tensione nominale (U_N )	20 kV

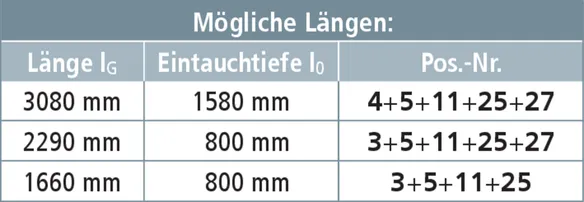

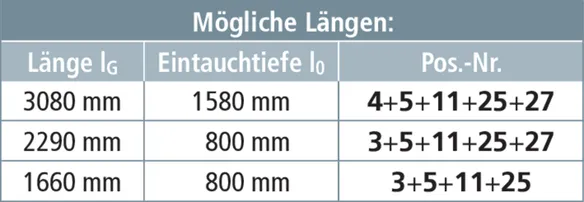

Lunghezza totale (l_{G max} )	3080 mm
Immersione (I_{O max} )	1580 mm

Tensione nominale (U_N )	20 kV
Tipo di tensione	AC
Frequenza	50 Hz
Categoria	S
Lunghezza totale (l_{G max} )	3080 mm
Immersione (I_{O max} )	1580 mm
Norma puntale di prova	DIN VDE 0682-411 (EN/IEC 61243-1)
Norma snodo a scatti universale	DIN VDE 0682-211 (EN/IEC 60832)
Campo di temperatura	–25 °C ... +55 °C, classe di clima N
Tipo di costruzione	composto
Utilizzabile durante	_
Luogo d'impiego	impianti all'interno e all'esterno
Applicazione	impianti di commutazione e linee aeree
Esecuzione	unipolare
Indicazione	acustica e ottica
Dispositivo di autoverifica	sì
Materiale elettrodo di prova	lega Cu/gal Sn
Materiale puntale di prova	tubo in resina epossidica rinforzato con fibre di vetro
Materiale indicatore	materiale plastico, completamente isolato
Materiale fioretto isolante	tubo in poliestere rinforzato con fibre di vetro

Artikel 767724 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 767724 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

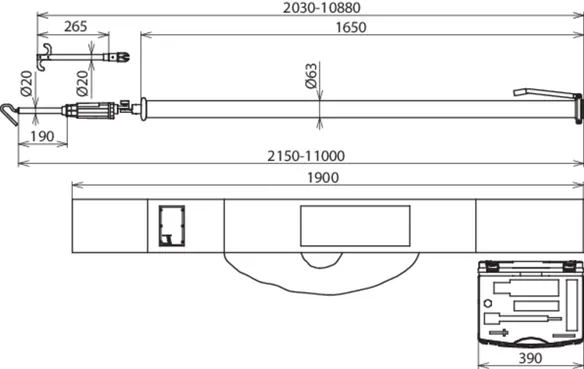

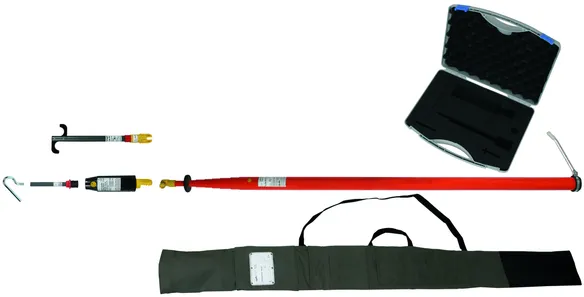

Tensione nominale 20 kV 7 50 Hz

Categoria "L" per linee aeree.

1 Produkt

Art.-Nr. 767725 PHE3S 20 L ZK

GTIN 4013364125919, Zolltarifnr. (EU): 90303370, Bruttogewicht: 9.10 kg, VPE: 1.00 pz.

Abbildungen

PDF öffnen

Weitere Information

Zertifikate

Technische Daten

Tensione nominale (U_N )	20 kV

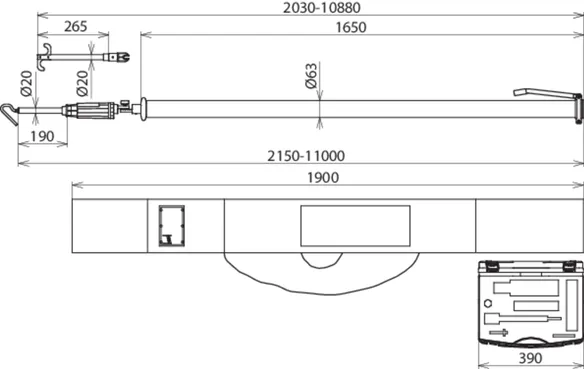

Lunghezza totale (l_{G max} / I_{G min} )	11000 / 2150 mm
Immersione (I_O )	190 mm

Tensione nominale (U_N )	20 kV
Tipo di tensione	AC
Frequenza	50 Hz
Categoria	L
Lunghezza totale (l_{G max} / I_{G min} )	11000 / 2150 mm
Immersione (I_O )	190 mm
Norma puntale di prova	DIN VDE 0682-411 (EN/IEC 61243-1)
Norma snodo a scatti universale	DIN VDE 0682-211 (EN/IEC 60832)
Campo di temperatura	–25 °C ... +55 °C, classe di clima N
Tipo di costruzione	composto
Utilizzabile durante	_
Luogo d'impiego	impianti all'interno e all'esterno
Applicazione	linee aeree
Esecuzione	unipolare
Indicazione	acustica e ottica
Dispositivo di autoverifica	sì
Materiale elettrodo di prova	lega Cu/gal Sn
Materiale puntale di prova	tubo in resina epossidica rinforzato con fibre di vetro
Materiale indicatore	materiale plastico, completamente isolato
Materiale fioretto isolante	tubo in poliestere rinforzato con fibre di vetro

Artikel 767725 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 767725 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

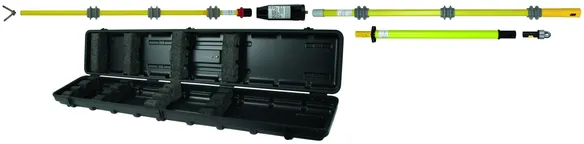

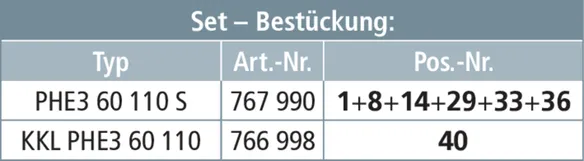

Campo di tensione nominale 60 ... 110 kV / 50 Hz

Categoria "S" per impianti di commutazione e linee elettriche aeree.

2 Produkte

Art.-Nr. 767980 PHE3S2 60 110 S

GTIN 4013364125926, Zolltarifnr. (EU): 90303370, Bruttogewicht: 6.98 kg, VPE: 1.00 pz.

Vorgänger

Abbildungen

Weitere Information

Zertifikate

Technische Daten

Tensione nominale (U_N )	60 ... 110 kV

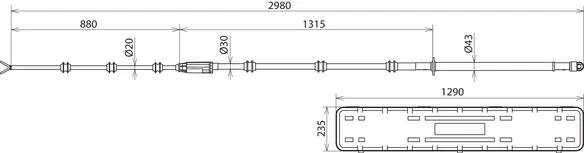

Lunghezza totale (I_G )	2980 mm
Immersione (I_O )	880 mm

Tensione nominale (U_N )	60 ... 110 kV
Tipo di tensione	AC
Frequenza	50 Hz
Categoria	S
Lunghezza totale (I_G )	2980 mm
Immersione (I_O )	880 mm
Norma	DIN VDE 0682-411 (EN/IEC 61243-1)
Campo di temperatura	–25 °C ... +55 °C, classe di clima N
Tipo di costruzione	composto
Utilizzabile durante	_
Luogo d'impiego	impianti all'interno e all'esterno
Applicazione	impianti di commutazione e linee aeree
Esecuzione	unipolare
Indicazione	acustica e ottica
Dispositivo di autoverifica	sì
Materiale elettrodo di prova	lega Cu/gal Sn
Materiale puntale di prova	tubo in resina epossidica rinforzato con fibre di vetro
Materiale indicatore	materiale plastico, completamente isolato
Materiale fioretto isolante	tubo in poliestere rinforzato con fibre di vetro

Artikel 767980 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 767980 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 767990 PHE3 60 110 S

GTIN 4013364135956, Zolltarifnr. (EU): 90303370, Bruttogewicht: 3.48 kg, VPE: 1.00 pz.

Abbildungen

PDF öffnen

Weitere Information

Zertifikate

Technische Daten

Tensione nominale (U_N )	60 ... 110 kV
Lunghezza totale (I_G )	2980 mm
Immersione (I_O )	880 mm

Tensione nominale (U_N )	60 ... 110 kV
Tipo di tensione	AC
Frequenza	50 Hz
Categoria	S
Lunghezza totale (I_G )	2980 mm
Immersione (I_O )	880 mm
Norma	DIN VDE 0682-411 (EN/IEC 61243-1)
Campo di temperatura	–25 °C ... +55 °C, classe di clima N
Tipo di costruzione	composto
Utilizzabile durante	_
Luogo d'impiego	impianti all'interno e all'esterno
Applicazione	impianti di commutazione e linee aeree
Esecuzione	unipolare
Indicazione	acustica e ottica
Dispositivo di autoverifica	sì
Materiale elettrodo di prova	lega Cu/gal Sn
Materiale puntale di prova	tubo in resina epossidica rinforzato con fibre di vetro
Materiale indicatore	materiale plastico, completamente isolato
Materiale fioretto isolante	tubo in poliestere rinforzato con fibre di vetro

Artikel 767990 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 767990 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

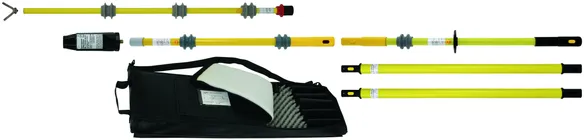

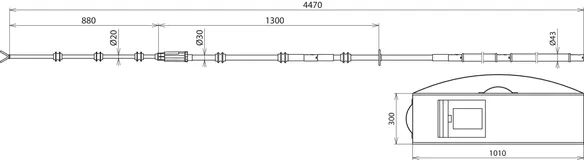

Campo di tensione nominale 60 ... 110 kV / 50 Hz, CODIFICATO

Il puntale di prova speciale e l'indicatore sono codificati fra loro. Questo significa che meccanicamente non si adatta nessun altro puntale di prova nell’indicatore utilizzato. È quindi possibile escludere lo scambio con altri puntali di prova.

Categoria “S” per impianti di commutazione e linee aeree in esecuzione codificata.

1 Produkt

Art.-Nr. 769712 PHE3S60 110S CSN7774

GTIN 4013364242517, Zolltarifnr. (EU): 90303370, Bruttogewicht: 7.23 kg, VPE: 1.00 pz.

Abbildungen

PDF öffnen

Weitere Information

Zertifikate

Technische Daten

Tensione nominale (U_N )	60 ... 110 kV

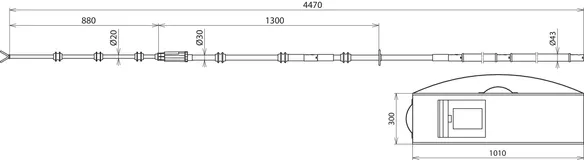

Lunghezza totale (l_{G max} / I_{G min} )	4470 / 2840 mm
Immersione (I_O )	880 mm

Tensione nominale (U_N )	60 ... 110 kV
Tipo di tensione	AC
Frequenza	50 Hz
Categoria	S
Lunghezza totale (l_{G max} / I_{G min} )	4470 / 2840 mm
Immersione (I_O )	880 mm
Norma	DIN VDE 0682-411 (EN/IEC 61243-1)
Campo di temperatura	–25 °C ... +55 °C, classe di clima N
Tipo di costruzione	composto
Utilizzabile durante	_
Luogo d'impiego	impianti all'interno e all'esterno
Applicazione	impianti di commutazione e linee aeree
Esecuzione	unipolare
Indicazione	acustica e ottica
Dispositivo di autoverifica	sì
Materiale elettrodo di prova	lega Cu/gal Sn
Materiale puntale di prova	tubo in resina epossidica rinforzato con fibre di vetro
Materiale indicatore	materiale plastico, completamente isolato
Materiale fioretto isolante	tubo in poliestere rinforzato con fibre di vetro

Artikel 769712 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 769712 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

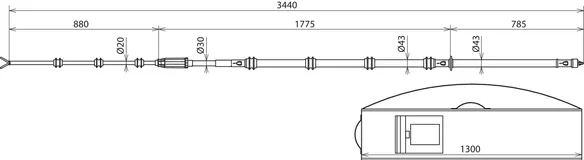

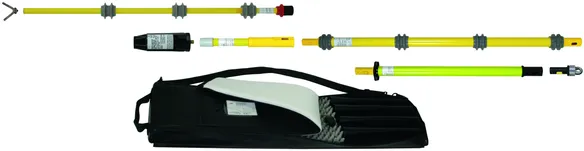

Campo di tensione nominale 110 ... 132 kV / 50 e 16,7 Hz

Senza commutatore per impianti a corrente trifase 50 Hz e linee ferroviarie monofase di terra 16,7 Hz connesse al centro. Non è necessario un commutatore di campo.

Categoria “S”

1 Produkt

Art.-Nr. 767131 PHE3S 110 132 S

GTIN 4013364139411, Zolltarifnr. (EU): 90303370, Bruttogewicht: 6.20 kg, VPE: 1.00 pz.

Abbildungen

Weitere Information

Zertifikate

Technische Daten

Tensione nominale (U_N )	110 ... 132 kV
Lunghezza totale (I_G )	3440 mm
Immersione (I_O )	880 mm
Disegno DB (Ferrovie Tedesche) n.	3 Eku 710 001
Materiale DB (Ferrovie Tedesche) n.	01 101 358

Tensione nominale (U_N )	110 ... 132 kV
Tipo di tensione	AC
Frequenza	50 e 16,7 Hz
Categoria	S
Lunghezza totale (I_G )	3440 mm
Immersione (I_O )	880 mm
Norma	DIN VDE 0682-411 (EN/IEC 61243-1)
Campo di temperatura	–25 °C ... +55 °C, classe di clima N
Tipo di costruzione	composto
Utilizzabile durante	_
Luogo d'impiego	impianti all'interno e all'esterno
Applicazione	impianti di commutazione e linee aeree
Esecuzione	unipolare
Indicazione	acustica e ottica
Dispositivo di autoverifica	sì
Materiale elettrodo di prova	lega Cu/gal Sn
Materiale puntale di prova	tubo in resina epossidica rinforzato con fibre di vetro
Materiale indicatore	materiale plastico, completamente isolato
Materiale fioretto isolante	tubo in poliestere rinforzato con fibre di vetro
Disegno DB (Ferrovie Tedesche) n.	3 Eku 710 001
Materiale DB (Ferrovie Tedesche) n.	01 101 358

Artikel 767131 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 767131 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Tensione nominale 66 kV / 16,7 Hz

Categoria "S" per impianti monofase con messa a terra unilaterale

1 Produkt

Art.-Nr. 769714 PHE3 66 16.7S SN7705

GTIN 4013364246768, Zolltarifnr. (EU): 90303370, Bruttogewicht: 3.76 kg, VPE: 1.00 pz.

Abbildungen

PDF öffnen

Weitere Information

Zertifikate

Technische Daten

Tensione nominale (U_N )	66 kV
Lunghezza totale (I_G )	2980 mm
Immersione (I_O )	880 mm

Tensione nominale (U_N )	66 kV
Tipo di tensione	AC
Frequenza	16,7 Hz
Categoria	S
Lunghezza totale (I_G )	2980 mm
Immersione (I_O )	880 mm
Norma	DIN VDE 0682-411 (EN/IEC 61243-1)
Campo di temperatura	–25 °C ... +55 °C, classe di clima N
Tipo di costruzione	composto
Utilizzabile durante	_
Luogo d'impiego	Impianti all’esterno
Applicazione	Linee di contatto aeree di ferrovie elettrificate
Esecuzione	unipolare
Indicazione	acustica e ottica
Dispositivo di autoverifica	sì
Materiale elettrodo di prova	lega Cu/gal Sn
Materiale puntale di prova	tubo in resina epossidica rinforzato con fibre di vetro
Materiale indicatore	materiale plastico, completamente isolato
Materiale fioretto isolante	tubo in poliestere rinforzato con fibre di vetro

Artikel 769714 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 769714 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb
