Cassetta di sezionamento per sistemi di isolamento termico

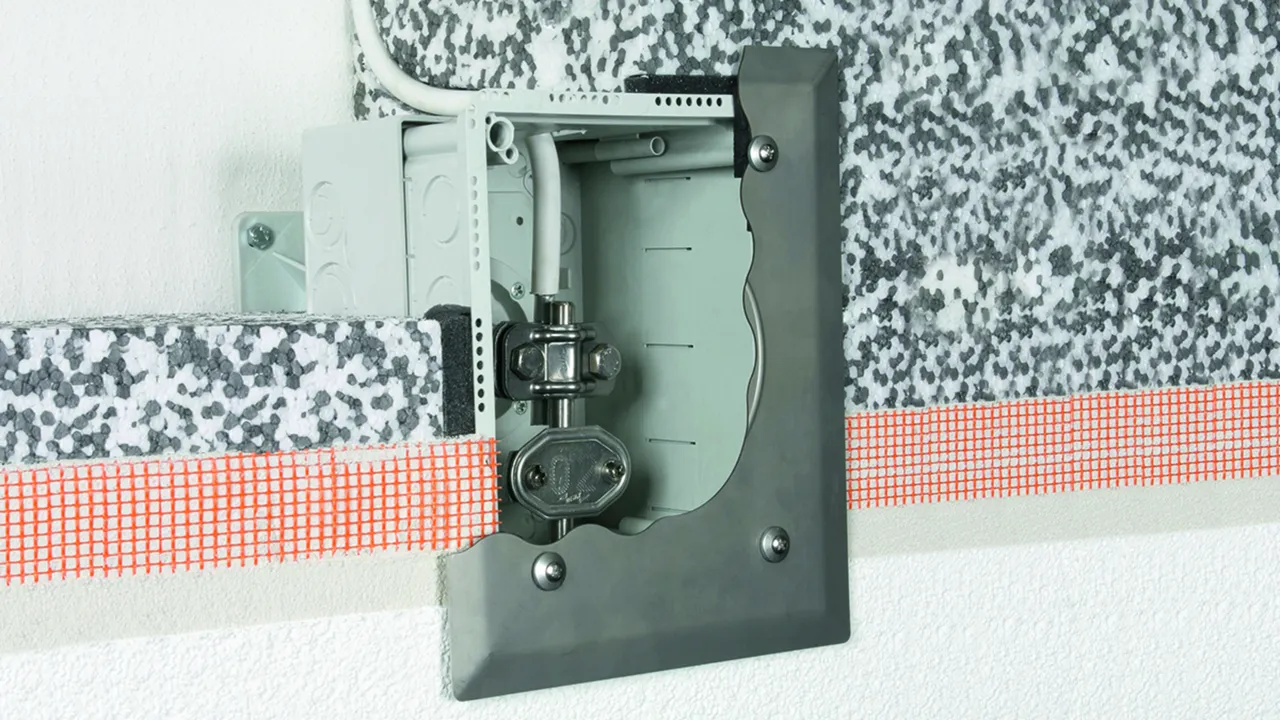

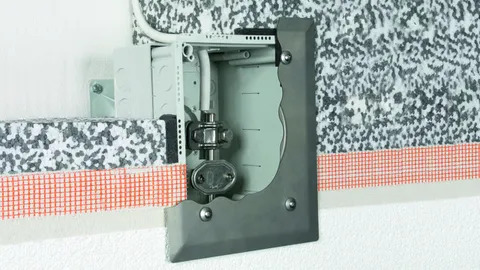

La cassetta di sezionamento telescopica è stata progettata specificatamente per il montaggio in sistemi di isolamento termico a cappotto (protezione termica).
Si può impostare la cassetta di sezionamento senza gradini da 90 a 140 mm e utilizzarla con il distanziatore aggiuntivo per spessori di materiali isolanti fino a 320 mm.
Tramite un coperchio in acciaio INOX dotato di apposite angolature e di una guarnizione è possibile effettuare un montaggio a tenuta stagna.

Nella fornitura sono compresi tutti gli elementi di fissaggio necessari (viti e tasselli) e un coperchio in polistirolo (protezione dallo sporco durante i lavori di intonacatura).

Idonea per gli inserimenti di conduttori (perforazioni):
– conduttore tondo Ø8-10 mm
– conduttore tondo con rivestimento in plastica Ø13 mm
– conduttura HVI Ø20-27 mm
– conduttore piatto 30x3,5 mm

Il morsetto di sezionamento necessario e la targhetta di numerazione devono essere ordinati separatamente.

Details

lorem ipsum

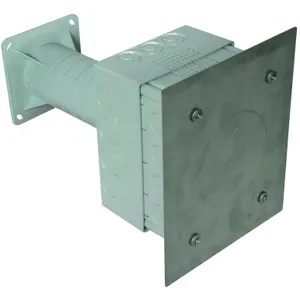

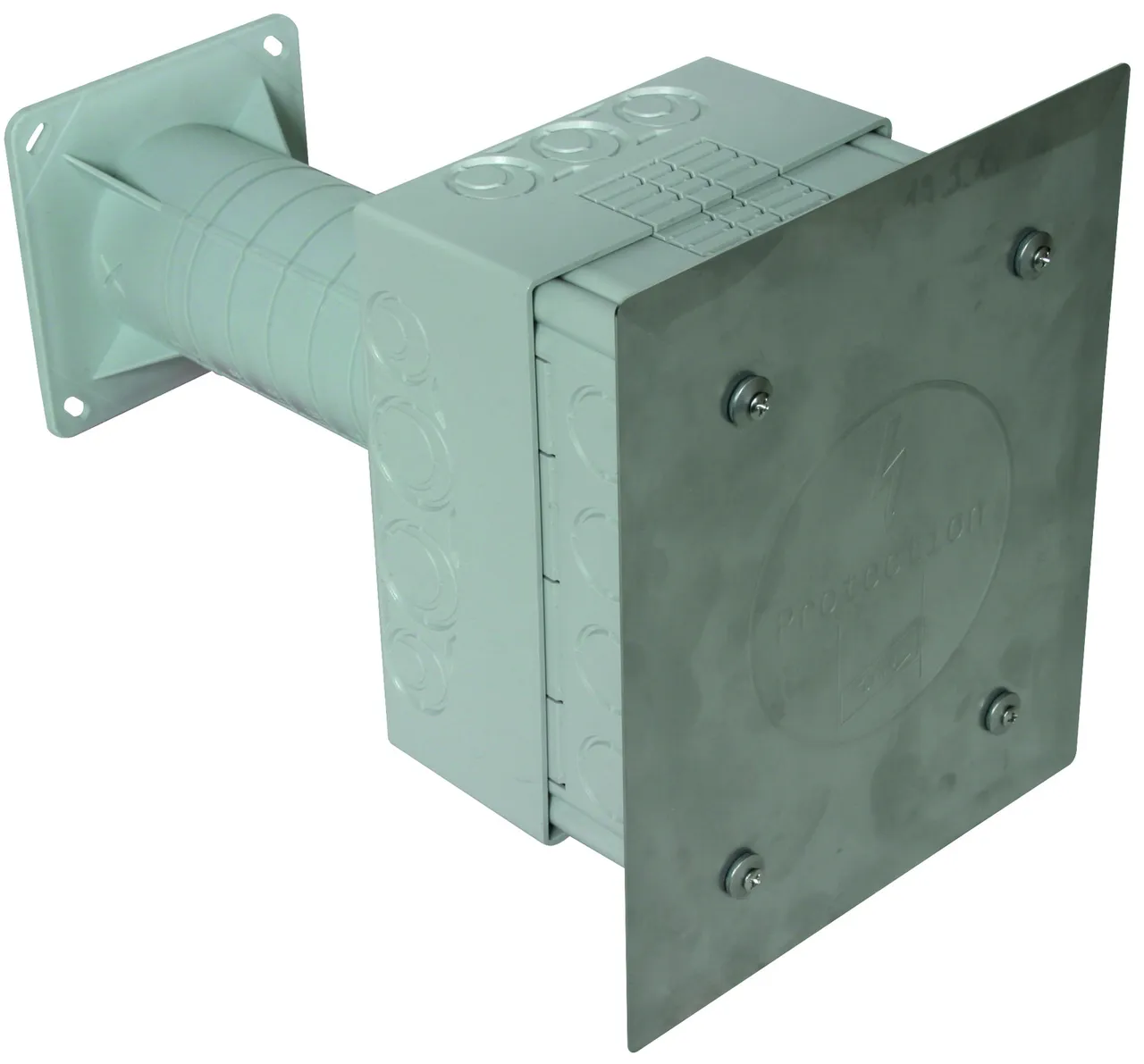

Cassetta di sezionamento con distanziatore

Per spessori di materiale isolante da 140 fino a 320 mm.

1 Produkt

Art.-Nr. 476055 TSKS WDVS 185X140X88 AH50.200 K V2A

GTIN 4013364219755, Zolltarifnr. (EU): 85359000, Bruttogewicht: 1.02 kg, VPE: 1.00 pz.

Abbildungen

Weitere Information

  • CAD-Daten
    • 476055.stp

      Sie müssen angemeldet sein um 476055.stp herunterzuladen.

      Login
    • 476055.igs

      Sie müssen angemeldet sein um 476055.igs herunterzuladen.

      Login
    • 476055.jt

      Sie müssen angemeldet sein um 476055.jt herunterzuladen.

      Login
    • 476055.dwg

      Sie müssen angemeldet sein um 476055.dwg herunterzuladen.

      Login
    • 476055m_D.dxf

      Sie müssen angemeldet sein um 476055m_D.dxf herunterzuladen.

      Login

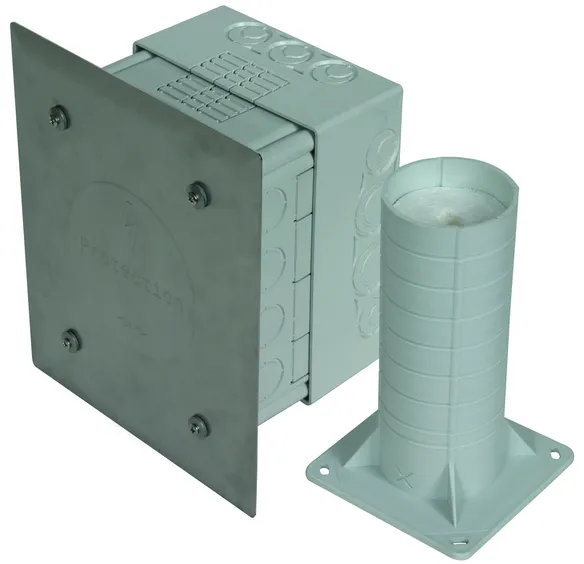

Cassetta di sezionamento per sistemi di isolamento termico a cappotto con distanziatore
Cassetta di sezionamento per sistemi di isolamento termico a cappotto
unità completa pronta per il montaggio per
l'integrazione a regola d'arte nel
sistema di isolamento termico a cappotto con superficie adesiva per
nastri adesivi con guarnizione in materiale plastico
stabilizzata ai raggi UV, resistente alle intemperie
e distanziatore con nucleo in polistirolo espanso
Materiale cassetta: PC / ABS
Materiale coperchio: INOX
Materiale distanziatore: PP
Dimensioni distanziatore: 120 x 120 x 200 mm
Altezza di montaggio: 90-320 mm

Fabbricato: DEHN
Tipo: TSKS WDVS 185X140X88 AH50.200 K V2A
Art.: 476055
o similare.

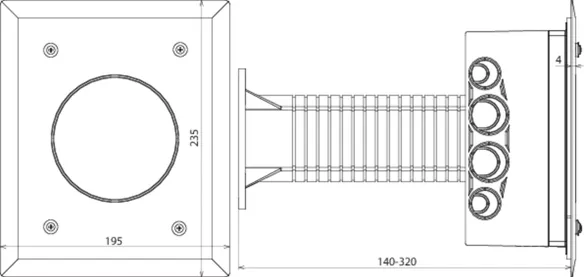

Technische Daten

Materiale cassetta PC / ABS
Dimensioni cassetta 185 x 145 mm
Materiale coperchio INOX
Materiale distanziatore PP
Dimensioni distanziatore 120 x 120 x 200 mm
Altezza di montaggio 90-320 mm

Artikel 476055 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 476055 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

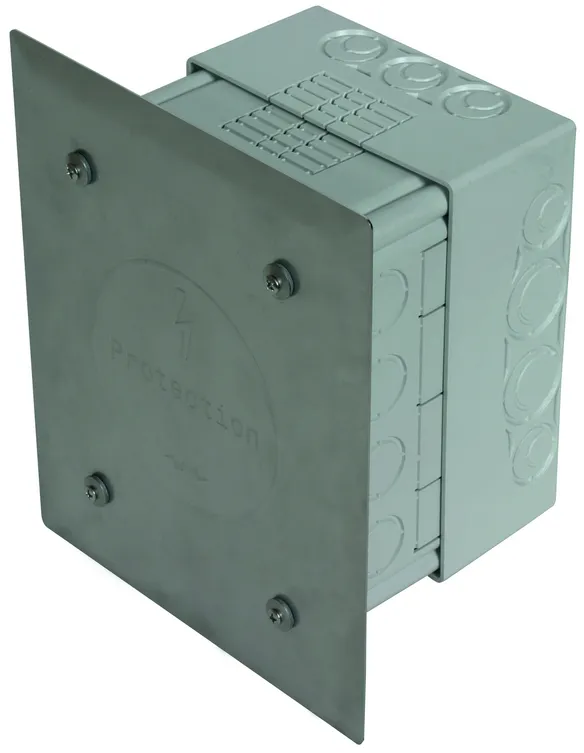

Cassetta di sezionamento

Per spessori di materiale isolante da 90 fino a 140 mm.

1 Produkt

Art.-Nr. 476050 TSK WDVS 180X140X88 K V2A

GTIN 4013364219717, Zolltarifnr. (EU): 85359000, Bruttogewicht: 1.02 kg, VPE: 1.00 pz.

Abbildungen

Weitere Information

  • CAD-Daten
    • 476050.stp

      Sie müssen angemeldet sein um 476050.stp herunterzuladen.

      Login
    • 476050.igs

      Sie müssen angemeldet sein um 476050.igs herunterzuladen.

      Login
    • 476050.jt

      Sie müssen angemeldet sein um 476050.jt herunterzuladen.

      Login
    • 476050.dwg

      Sie müssen angemeldet sein um 476050.dwg herunterzuladen.

      Login
    • 476050m_D.dxf

      Sie müssen angemeldet sein um 476050m_D.dxf herunterzuladen.

      Login
Cassetta di sezionamento per sistemi di isolamento termico a cappotto
Cassetta di sezionamento per sistemi di isolamento termico a cappotto
Per il montaggio a regola d'arte
nel sistema di isolamento termico a cappotto con superficie adesiva per
nastri adesivi
con guarnizione in materiale plastico
stabilizzata ai raggi UV e resistente alle intemperie
Materiale cassetta: PC / ABS
Materiale coperchio: INOX
Altezza di montaggio: 90-140 mm

Fabbricato: DEHN
Tipo: TSK WDVS 180X140X88 K V2A
Art.: 476050
o similare.

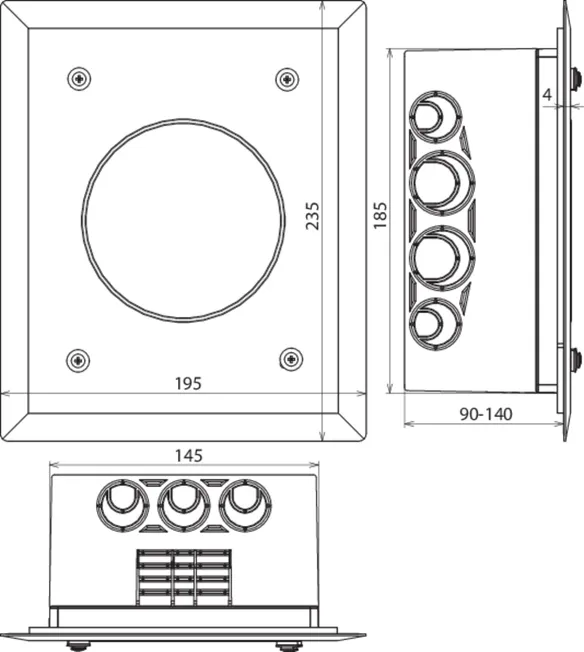

Technische Daten

Materiale cassetta PC / ABS
Dimensioni cassetta 185 x 145 mm
Materiale coperchio INOX
Altezza di montaggio 90-140 mm

Artikel 476050 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 476050 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

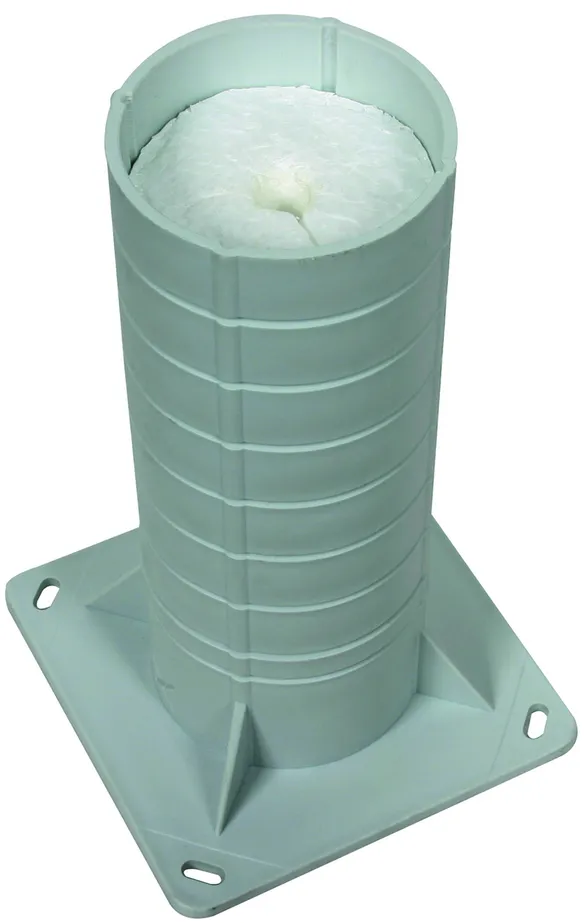

Distanziatore separato

Esecuzione con anima in polistirolo (nessun ponte termico) da combinare con la cassetta di sezionamento. Si può accorciare il distanziatore in gradini di 10 mm da 200 a 50 mm.

1 Produkt

Art.-Nr. 476053 AH TSK WDVS 50.200 K

GTIN 4013364219724, Zolltarifnr. (EU): 39259080, Bruttogewicht: 225.00 g, VPE: 1.00 pz.

Abbildungen

Weitere Information

  • CAD-Daten
    • 476053.stp

      Sie müssen angemeldet sein um 476053.stp herunterzuladen.

      Login
    • 476053.igs

      Sie müssen angemeldet sein um 476053.igs herunterzuladen.

      Login
    • 476053.jt

      Sie müssen angemeldet sein um 476053.jt herunterzuladen.

      Login
    • 476053.dwg

      Sie müssen angemeldet sein um 476053.dwg herunterzuladen.

      Login
    • 476053m_D.dxf

      Sie müssen angemeldet sein um 476053m_D.dxf herunterzuladen.

      Login
Distanziatore separato
Distanziatore separato secuzione con anima in polistirolo (nessun ponte termico) da combinare con la cassetta di sezionamento. Si può accorciare il distanziatore in gradini di 10 mm da 200 a 50 mm.
Materiale distanziatore: PP
Dimensioni distanziatore: 120 x 120 x 200 mm

Fabbricato: DEHN
Tipo: AH TSK WDVS 50.200 K
Art.: 476053
o similare.

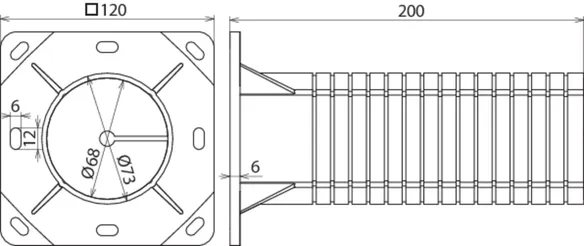

Technische Daten

Materiale distanziatore PP
Dimensioni distanziatore 120 x 120 x 200 mm
