Elementi di connessione per conduttura HVI long

Elemento di connessione per conduttura HVI long

1 Prodotto

Art. 819650 AE BO10 KF HVI 75 V2A

GTIN (EAN) 4013364534377, Codice doganale (EU): 85359000, Peso lordo: 193.30 g, UM: 10.00 pz.

Immagini

Maggior informazioni

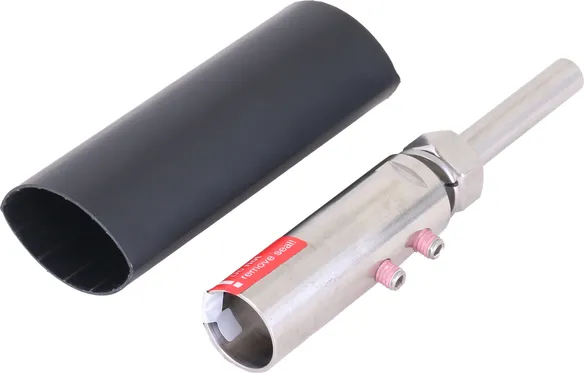

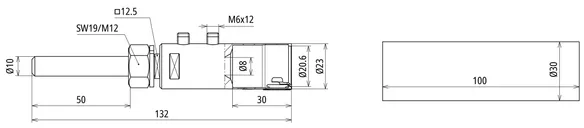

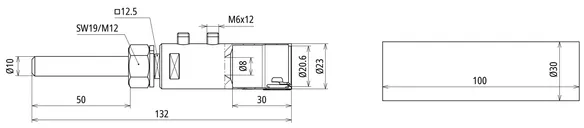

Elemento di connessione per conduttura in INOX HVI long
Elementi di connessione per conduttura HVI long per la terminazione
della conduttura HVI long su entrambi i lati,
durante la creazione delle connessioni della conduttura
Ad esempio alla piastra di collegamento sul palo di captazione
o ad altri elementi dell’LPS esterno.
Incl. tubo termorestringente.
Materiale: INOX
Connessione: Perno Ø10 mm, L 50 mm

Fabbricato: DEHN
Tipo: AE BO10 KF HVI 75 V2A
Art.: 819650
o similare.



Caratteristiche tecniche

Materiale INOX
Connessione Perno Ø10 mm, L 50 mm
Diametro Ø elemento di connessione 23 mm

Prodotto 819650 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 819650 è stato aggiunto al carrello.

Apri Web-Shop

Set di connessione per conduttura conduttura HVI long plus per posa all’interno del tubo

1 Prodotto

Art. 819655 HVI LO ASS RIV KF V2A

GTIN (EAN) 4013364534384, Codice doganale (EU): 85359000, Peso lordo: 401.50 g, UM: 1.00 pz.

Immagini

Maggior informazioni

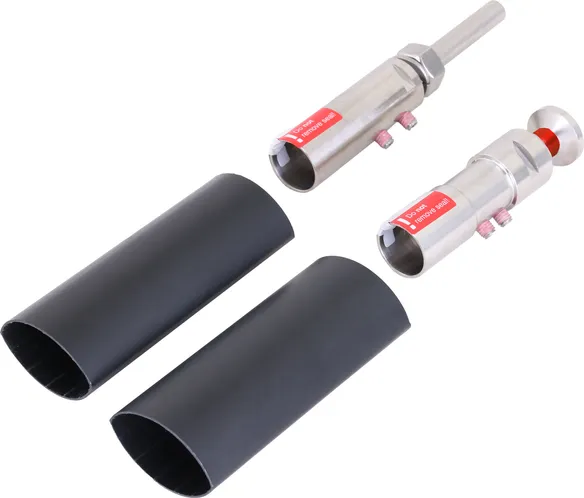

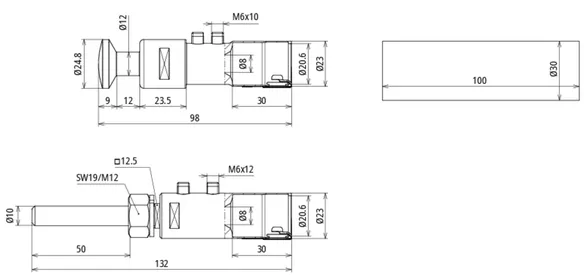

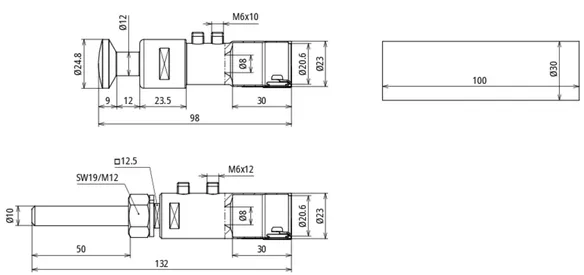

Set di connessione per conduttura conduttura HVI long D 21 mm per posa all’interno del tubo, acciaio inox
Elementi di connessione per collegare la conduttura conduttura HVI long su entrambe le estremità.
Materiale: INOX
Connessione: Perno Ø10 mm, L 50 mm
Riferimento normativo: Specifica tecnica DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: HVI LO ASS RIV KF V2A
Art.: 819655
o similare.



Caratteristiche tecniche

Materiale INOX
Connessione Perno Ø10 mm, L 50 mm
Diametro Ø elemento di connessione 23 mm
Riferimento normativo Specifica tecnica DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Prodotto 819655 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 819655 è stato aggiunto al carrello.

Apri Web-Shop

Elementi di connessione isolati per conduttura HVI long

3 Prodotti

Art. 819173 AE ISO BO10 KF HVI 75 V2A

GTIN (EAN) 4013364530027, Codice doganale (EU): 85359000, Peso lordo: 233.63 g, UM: 1.00 pz.

Immagini

Maggior informazioni

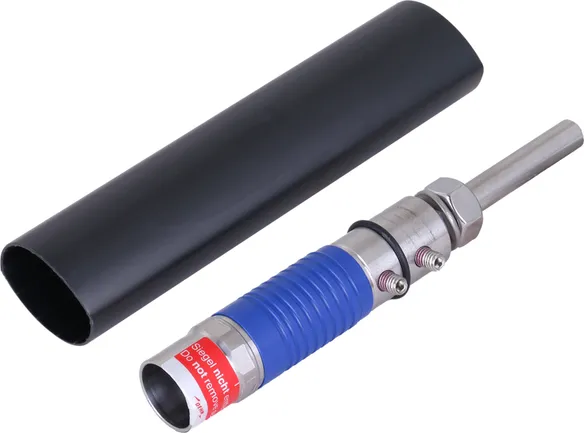

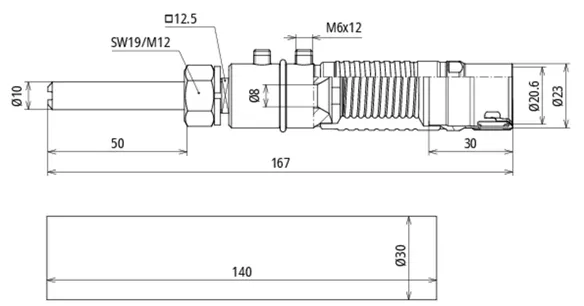

Elemento di connessione isolante per conduttura HVI (lato terra)
Elemento di connessione isolante
per la terminazione della
conduttura HVI sul lato terra,
incl. tubo termorestringente.
per la verifica di isolamento
della conduttura HVI
Materiale: INOX / materiale plastico
Connessione: Perno Ø 10 mm, L 50 mm con filettatura M12 con grova

Fabbricato: DEHN
Tipo: AE ISO BO10 KF HVI 75 V2A
Art.: 819173
o similare.



Caratteristiche tecniche

Materiale INOX / materiale plastico
Connessione Perno Ø 10 mm, L 50 mm con filettatura M12 con grova

Prodotto 819173 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 819173 è stato aggiunto al carrello.

Apri Web-Shop

Art. 819174 AE ISO RIV KF HVI 75 V2A

GTIN (EAN) 4013364530034, Codice doganale (EU): 85359000, Peso lordo: 231.90 g, UM: 1.00 pz.

Immagini

Maggior informazioni

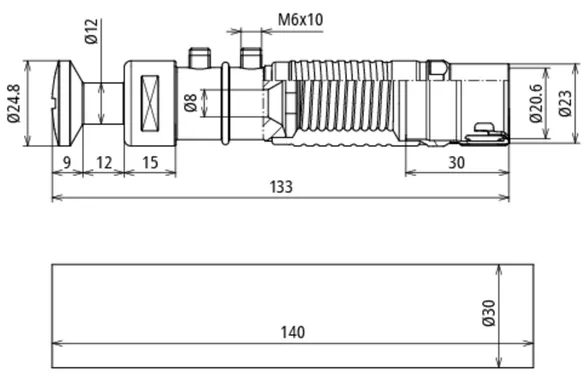

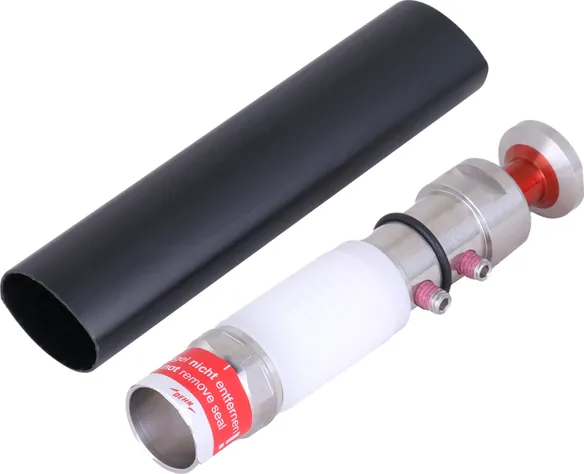

Elemento di connessione isolante per la conduttura HVI (posa all’interno del tubo)
Elemento di connessione isolante
per la terminazione della
conduttura HVI in caso di posa all’interno del tubo,
incl. tubo termorestringente.
per la verifica di isolamento
della conduttura HVI
Materiale: INOX / materiale plastico
Connessione: speciale testa a fungo

Fabbricato: DEHN
Tipo: AE ISO RIV KF HVI 75 V2A
Art.: 819174
o similare.



Caratteristiche tecniche

Materiale INOX / materiale plastico
Connessione speciale testa a fungo

Prodotto 819174 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 819174 è stato aggiunto al carrello.

Apri Web-Shop

Art. 819175 AE ISO RAV KF HVI 75 V2A

GTIN (EAN) 4013364530041, Codice doganale (EU): 85359000, Peso lordo: 233.50 g, UM: 1.00 pz.

Immagini

Maggior informazioni

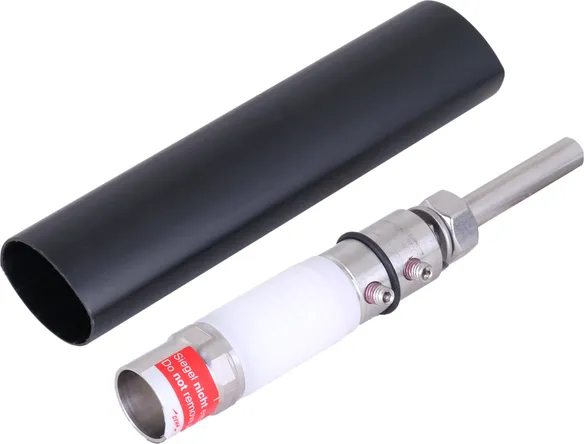

Elemento di connessione isolante per conduttura HVI (posa all’esterno del tubo)
Elemento di connessione isolante
per la terminazione della
conduttura HVI in caso di posa all’esterno del tubo,
incl. tubo termorestringente.
per la verifica di isolamento
della conduttura HVI
Materiale: INOX / materiale plastico
Connessione: Perno Ø 10 mm, L 50 mm con filettatura M12 con grova

Fabbricato: DEHN
Tipo: AE ISO RAV KF HVI 75 V2A
Art.: 819175
o similare.



Caratteristiche tecniche

Materiale INOX / materiale plastico
Connessione Perno Ø 10 mm, L 50 mm con filettatura M12 con grova

Prodotto 819175 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 819175 è stato aggiunto al carrello.

Apri Web-Shop

Elemento di connessione PA per conduttura HVI long

Per la riduzione del campo elettrico della conduttura HVI long in prossimità del terminale.
Superficie di contatto a fessura speciale per il contatto elettrico del rivestimento semiconduttore.

1 Prodotto

Art. 410229 PAE 20 23 AB11 V2A

GTIN (EAN) 4013364107731, Codice doganale (EU): 85359000, Peso lordo: 72.00 g, UM: 1.00 pz.

Immagini

Maggior informazioni

  • File CAD
    • 410229.stp

      Non siete autorizzati per eseguire un download 410229.stp

      Login
    • 410229.igs

      Non siete autorizzati per eseguire un download 410229.igs

      Login
    • 410229.jt

      Non siete autorizzati per eseguire un download 410229.jt

      Login
    • 410229.dwg

      Non siete autorizzati per eseguire un download 410229.dwg

      Login
    • 410229m_D.dxf

      Non siete autorizzati per eseguire un download 410229m_D.dxf

      Login

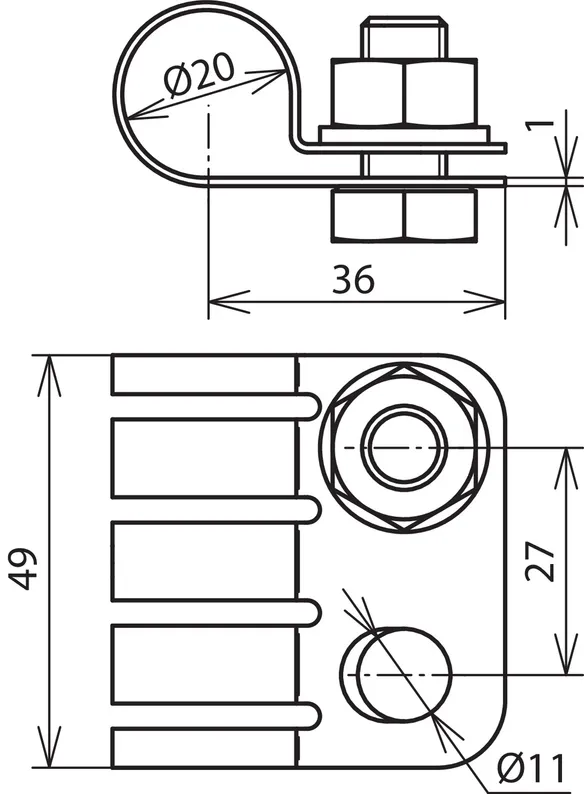

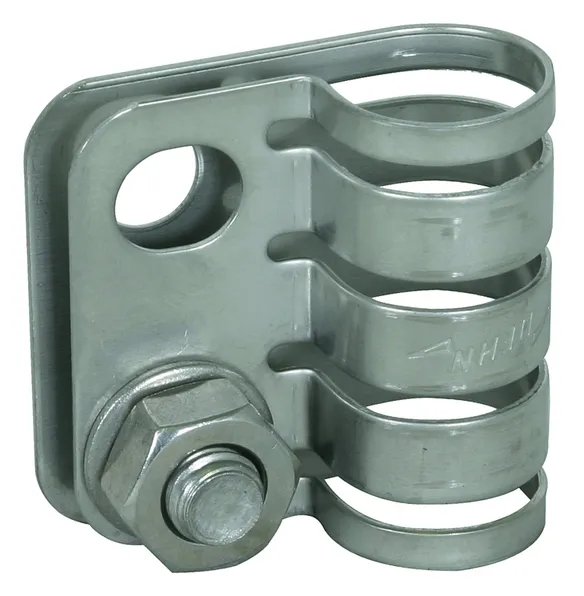

Elemento di connessione PA per conduttura HVI long INOX
Elemento di connessione PA per conduttura HVI long per la riduzione
del campo elettrico della conduttura HVI long in prossimità del terminale
Superficie di contatto a fessura speciale
per il contatto elettrico del rivestimento semiconduttore
Materiale: INOX
Campo di serraggio Ø: 20 mm
Connessione foro Ø: 11 mm
Riferimento normativo: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: PAE 20 23 AB11 V2A
Art.: 410229
o similare.

Certificati



Caratteristiche tecniche

Materiale INOX
Campo di serraggio Ø 20 mm
Connessione foro Ø 11 mm
Riferimento normativo DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Prodotto 410229 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 410229 è stato aggiunto al carrello.

Apri Web-Shop

Morsetto punto di misurazione

Punti di misurazione per HVI check.

1 Prodotto

Art. 819649 MPK 18 V2A

GTIN (EAN) 4013364512498, Codice doganale (EU): 85389099, Peso lordo: 41.80 g, UM: 5.00 pz.

Immagini

Maggior informazioni

  • File CAD
    • 819649.stp

      Non siete autorizzati per eseguire un download 819649.stp

      Login
    • 819649.igs

      Non siete autorizzati per eseguire un download 819649.igs

      Login
    • 819649.jt

      Non siete autorizzati per eseguire un download 819649.jt

      Login
    • 819649.dwg

      Non siete autorizzati per eseguire un download 819649.dwg

      Login
    • 819649m_D.dxf

      Non siete autorizzati per eseguire un download 819649m_D.dxf

      Login

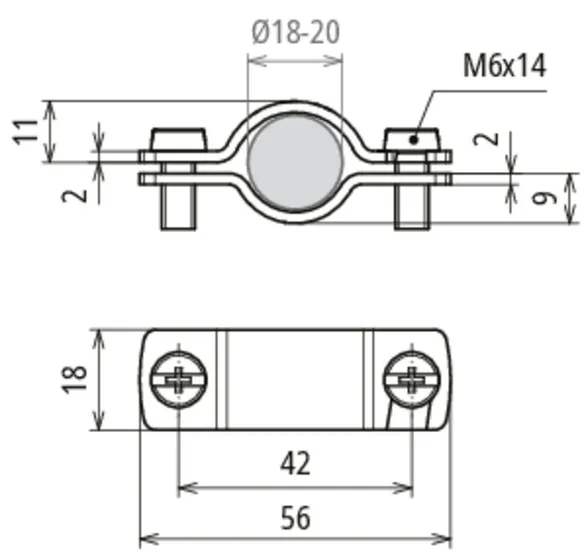

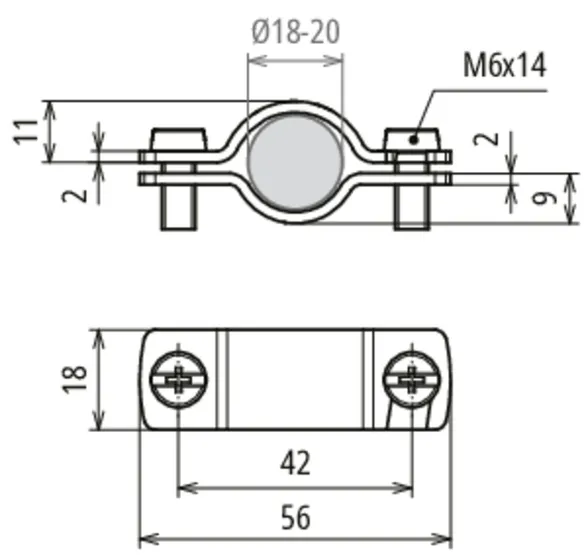

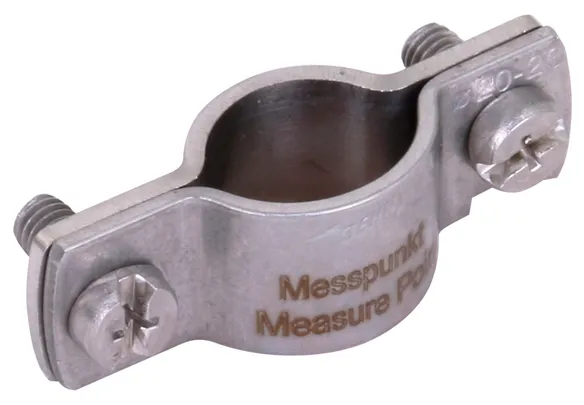

Morsetto punto di misurazione per la verifica dell’isolamento
Morsetto punto di misurazione per
l’installazione permanente
per il collegamento di un
apparato di misurazione in caso di
verifica dell’isolamento di
condutture HVI light plus
e condutture HVI
Materiale: INOX
Campo di serraggio Ø: 18-20 mm

Fabbricato: DEHN
Tipo: MPK 18 V2A
Art.: 819649
o similare.



Caratteristiche tecniche

Materiale INOX
Campo di serraggio Ø 18-20 mm

Prodotto 819649 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 819649 è stato aggiunto al carrello.

Apri Web-Shop

Set di fissaggio per conduttura HVI long nero / grigio

Set di fissaggio per il montaggio della conduttura HVI long sui tubi portanti HVI long, composto da piastra di connessione (quadrupla, compresi due dadi zigrinati) e anello di fissaggio con quattro staffe portafilo fessurate (Ø 20 mm) per la connessione terminale (comprese due fascette con semigusci di supporto in materiale plastico).

1 Prodotto

Art. 819294 BFS D61 4X20

GTIN (EAN) 4013364152571, Codice doganale (EU): 85389099, Peso lordo: 780.80 g, UM: 1.00 pz.

Immagini

Maggior informazioni

  • File CAD
    • 819294.stp

      Non siete autorizzati per eseguire un download 819294.stp

      Login
    • 819294.igs

      Non siete autorizzati per eseguire un download 819294.igs

      Login
    • 819294.jt

      Non siete autorizzati per eseguire un download 819294.jt

      Login
    • 819294.dwg

      Non siete autorizzati per eseguire un download 819294.dwg

      Login
    • 819294m_D.dxf

      Non siete autorizzati per eseguire un download 819294m_D.dxf

      Login

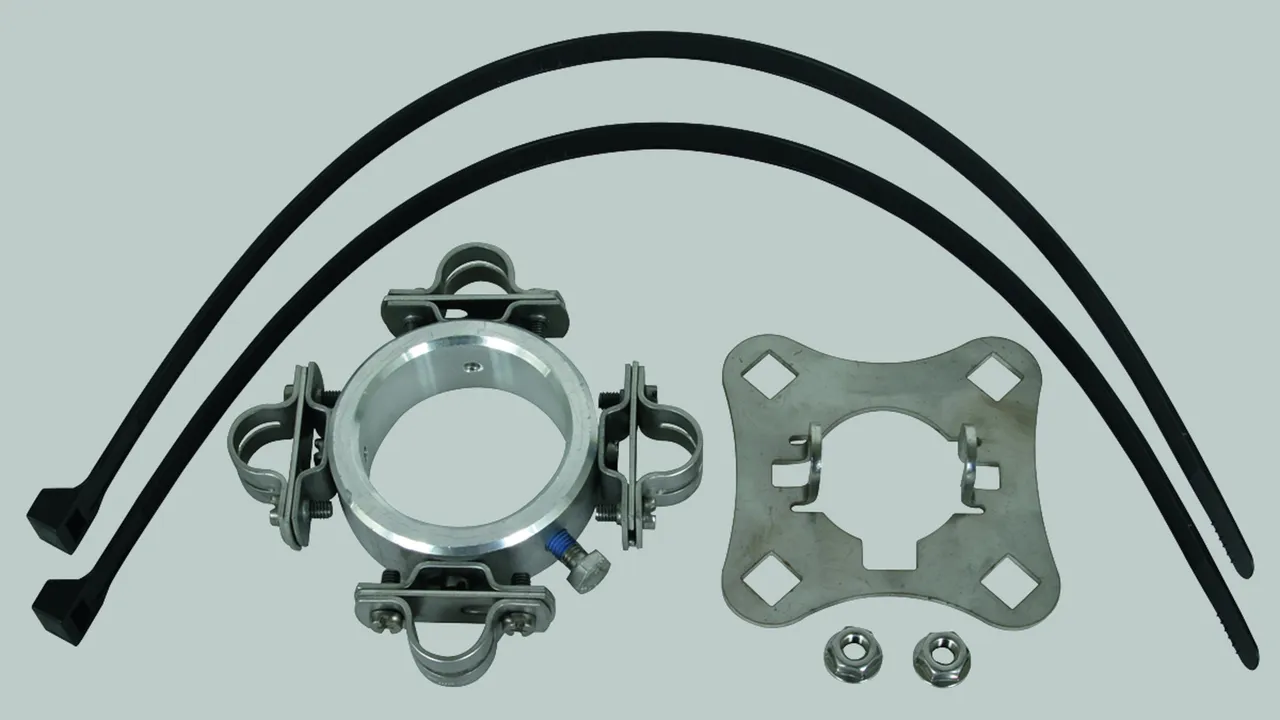

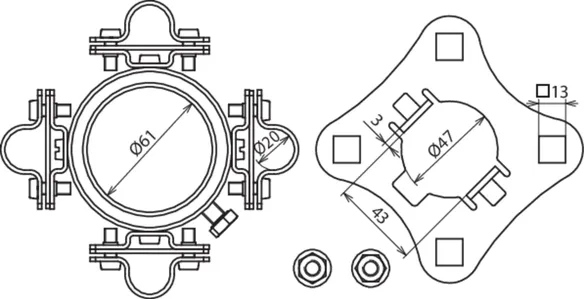

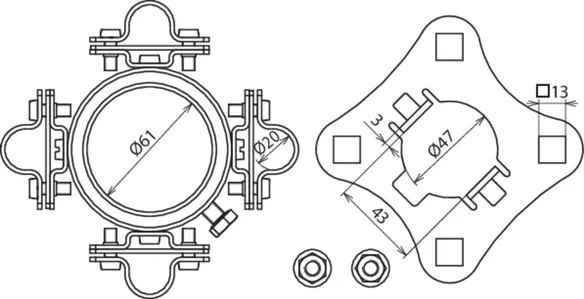

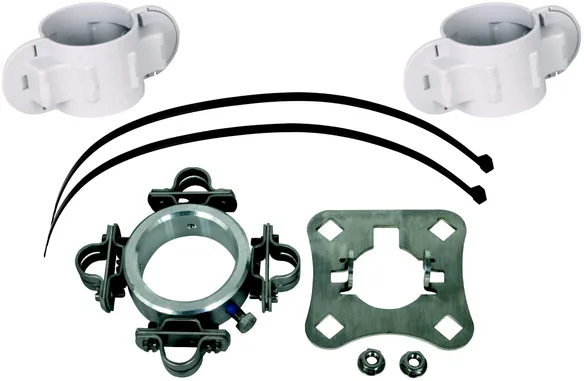

Set di fissaggio per la conduttura HVI long
Set di fissaggio per il montaggio della conduttura HVI long
sui tubi portanti composto da piastra di connessione
(4 passaggi, compresi due dadi zigrinati) e anello di fissaggio
con quattro staffe portafilo a fessura (D 20 mm)
per il terminale (comprese due fascette nella confezione)
Materiale: INOX / Al
Campo di serraggio piastra di connessione: foro quadro 13 mm
Altezza staffa portafilo: 4 x 20 mm
Riferimento normativo: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: BFS D61 4X20
Art.: 819294
o similare.

Certificati



Caratteristiche tecniche

Materiale INOX / Al
Campo di serraggio piastra di connessione foro quadro 13 mm
Altezza staffa portafilo 4 x 20 mm
Riferimento normativo DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Prodotto 819294 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 819294 è stato aggiunto al carrello.

Apri Web-Shop

Piasta di connessione

Piastra di connessione (4 passaggi, compresi due dadi zigrinati) per il montaggio della conduttura HVI long sul tubo portante Ø50 mm (p. es. Art. 105 330, 105 331, 105 332, 105 333).

1 Prodotto

Art. 819288 AP SR D50 4AE HVI V2A

GTIN (EAN) 4013364236479, Codice doganale (EU): 85389099, Peso lordo: 176.00 g, UM: 1.00 pz.

Predecessore

Immagini

Maggior informazioni

  • File CAD
    • 819288.stp

      Non siete autorizzati per eseguire un download 819288.stp

      Login
    • 819288.igs

      Non siete autorizzati per eseguire un download 819288.igs

      Login
    • 819288.jt

      Non siete autorizzati per eseguire un download 819288.jt

      Login
    • 819288.dwg

      Non siete autorizzati per eseguire un download 819288.dwg

      Login
    • 819288m_D.dxf

      Non siete autorizzati per eseguire un download 819288m_D.dxf

      Login

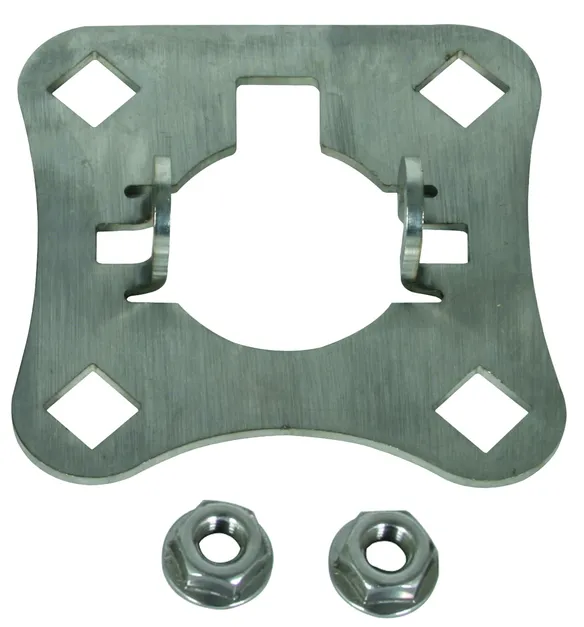

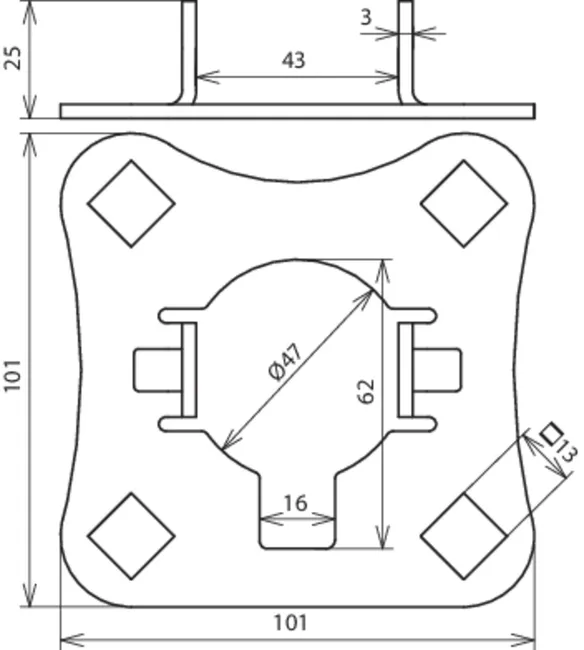

Piasta di connessione INOX
Piastra di connessione (4 passaggi, compresi due dadi zigrinati)
per il montaggio della conduttura HVI long sul
tubo portante D 50 mm (p. es. Art. 105 330, 105 331, 105 332, 105 333).
Materiale: INOX
Campo di serraggio piastra di connessione: foro quadro 13
Riferimento normativo: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: AP SR D50 4AE HVI V2A
Art.: 819288
o similare.

Certificati



Caratteristiche tecniche

Materiale INOX
Campo di serraggio piastra di connessione foro quadro 13
Riferimento normativo DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Prodotto 819288 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 819288 è stato aggiunto al carrello.

Apri Web-Shop

Guaina fonoassorbente per tubo portante

1 Prodotto

Art. 819235 SCHIRM HVI SCH RED

GTIN (EAN) 4013364477216, Codice doganale (EU): 85389099, Peso lordo: 109.60 g, UM: 1.00 pz.

Immagini

Maggior informazioni

Manicotto per tubo portante per la riduzione del rumore
per conduttura HVI long a posa interna
Ø20 mm e Ø23 mm nel tubo portante.
Materiale: Materiale plastico
Utilizzabile per: HVI long nera e HVI long grigia
Diametro Ø conduttura: 20 / 23 mm

Fabbricato: DEHN
Tipo: SCHIRM HVI SCH RED
Art.: 819235
o similare.

Certificati



Caratteristiche tecniche

Materiale Materiale plastico
Utilizzabile per HVI long nera e HVI long grigia
Diametro Ø conduttura 20 / 23 mm

Prodotto 819235 è stato aggiunto al blocco note.

Apri blocco note

Prodotto 819235 è stato aggiunto al carrello.

Apri Web-Shop
