BLITZDUCTORconnect – modulare

Limitatore di sovratensione universale
Per la protezione di circuiti CMR, di sistemi bus e di telecomunicazione
Elevata capacità di scarica complessiva 3 kA (10/350 µs), 10 kA (8/20 µs)
Massima sollecitazione con corrente di scarica (8/20µs) I_max fino a 20 kA
Livello di protezione basso, adatto anche per la protezione di utenze finali

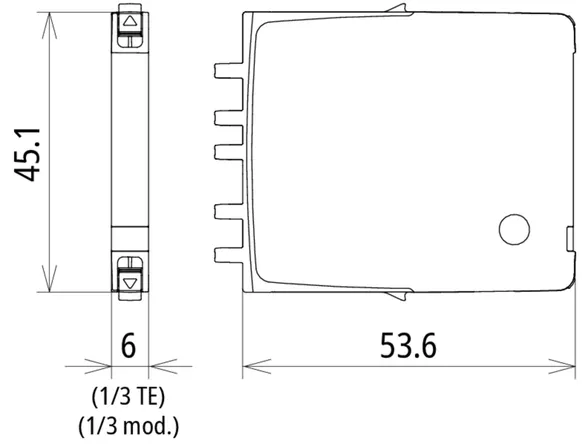

Limitatore componibile con modulo ed elemento base

Connessione del cavo più veloce e più semplice tramite la connessione Push-in
Tutti i componenti di protezione sono integrati nel modulo
Tasti di sblocco secR su entrambi i lati per sostituzione del modulo sicura
Elevata affidabilità dell'impianto dovuta al comportamento fail-safe

Design del dispositivo ottimizzato nella funzione in un’ampiezza di 6 mm

LifeChck integrato nel modulo e indicazione ottica di funzionamento
Semplice comunicazione in remoto dello stato con unità FM su richiesta
Separazione senza utensili del circuito di segnale per motivi di manutenzione
Provato contro vibrazioni e shock meccanico per l’esercizio sicuro

Details

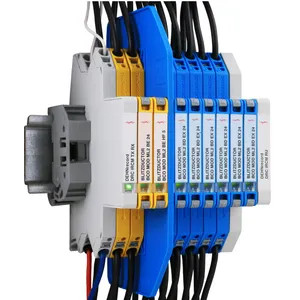

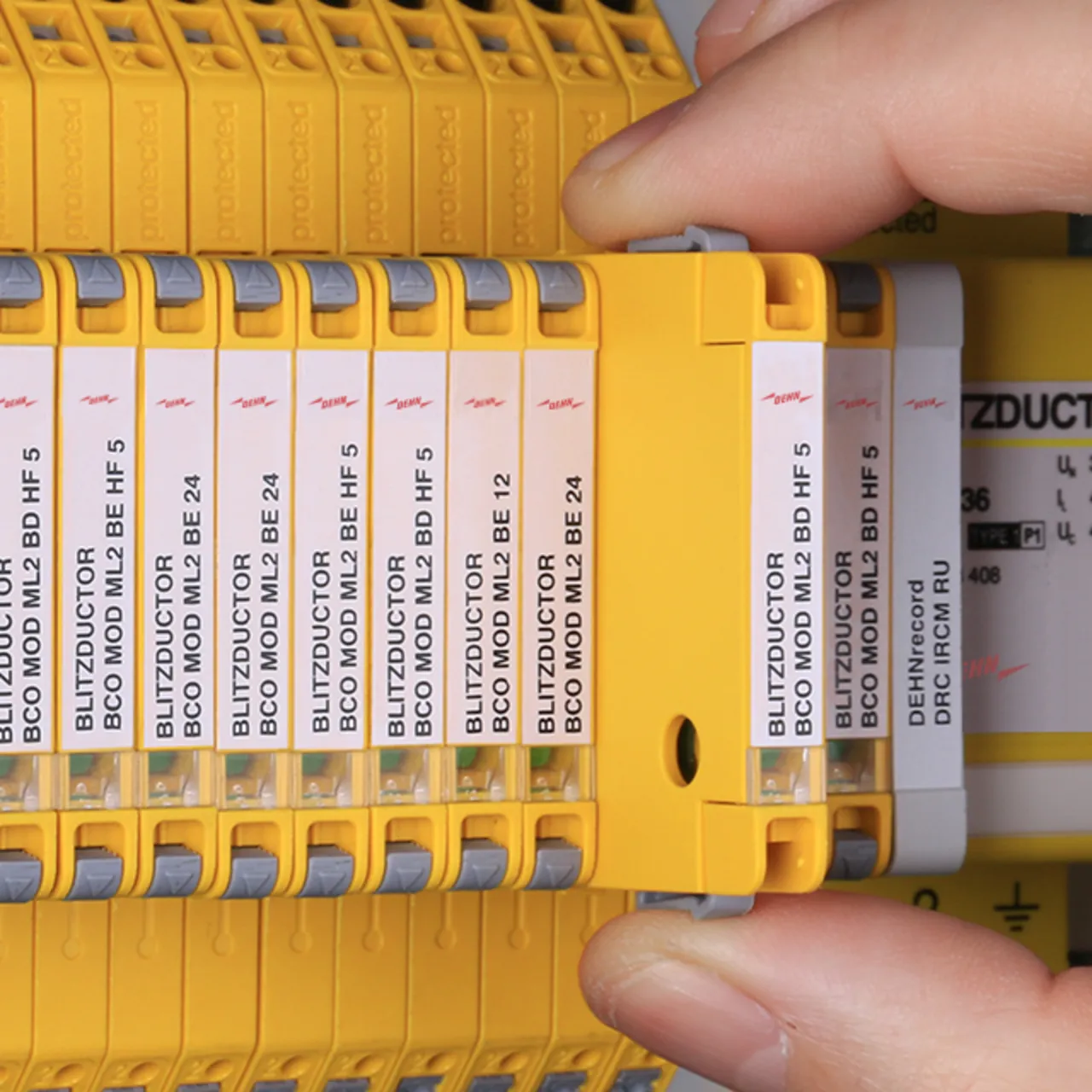

**Blocco sicuro e rimozione precisa**
I tasti di sblocco secR su entrambi i lati per una maneggevolezza sicura

lorem ipsum — **Blocco sicuro e rimozione precisa**
I tasti di sblocco secR su entrambi i lati per una maneggevolezza sicura

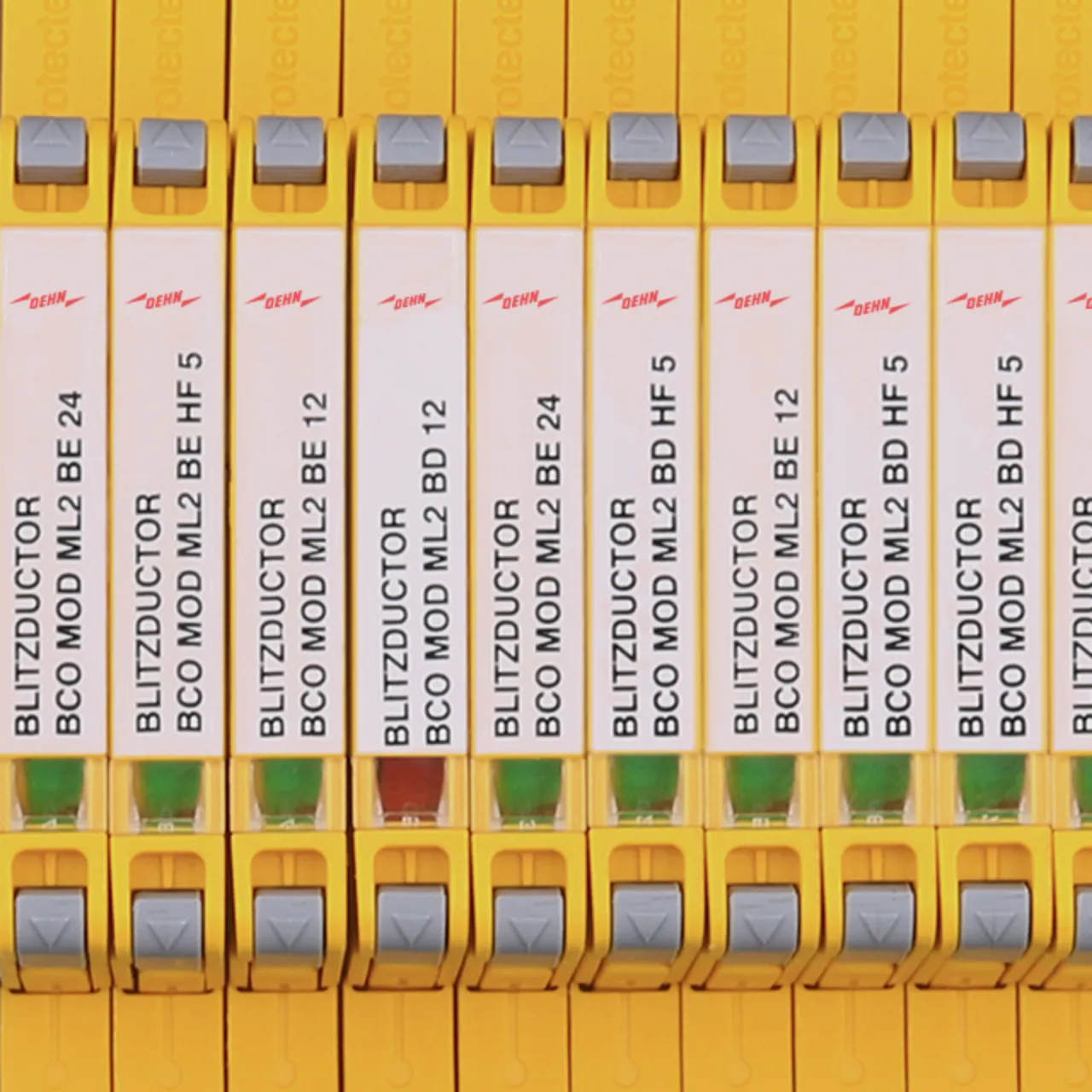

**Prova veloce e facile**

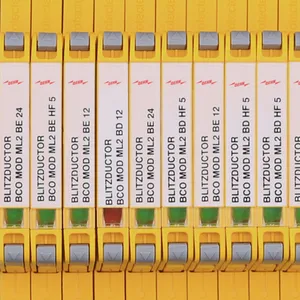

Indicazione integrata per una manutenzione semplice e veloce

**Massima affidabilità dell'impianto**
Omologazioni per l’impiego in circuiti di misura a sicurezza intrinseca

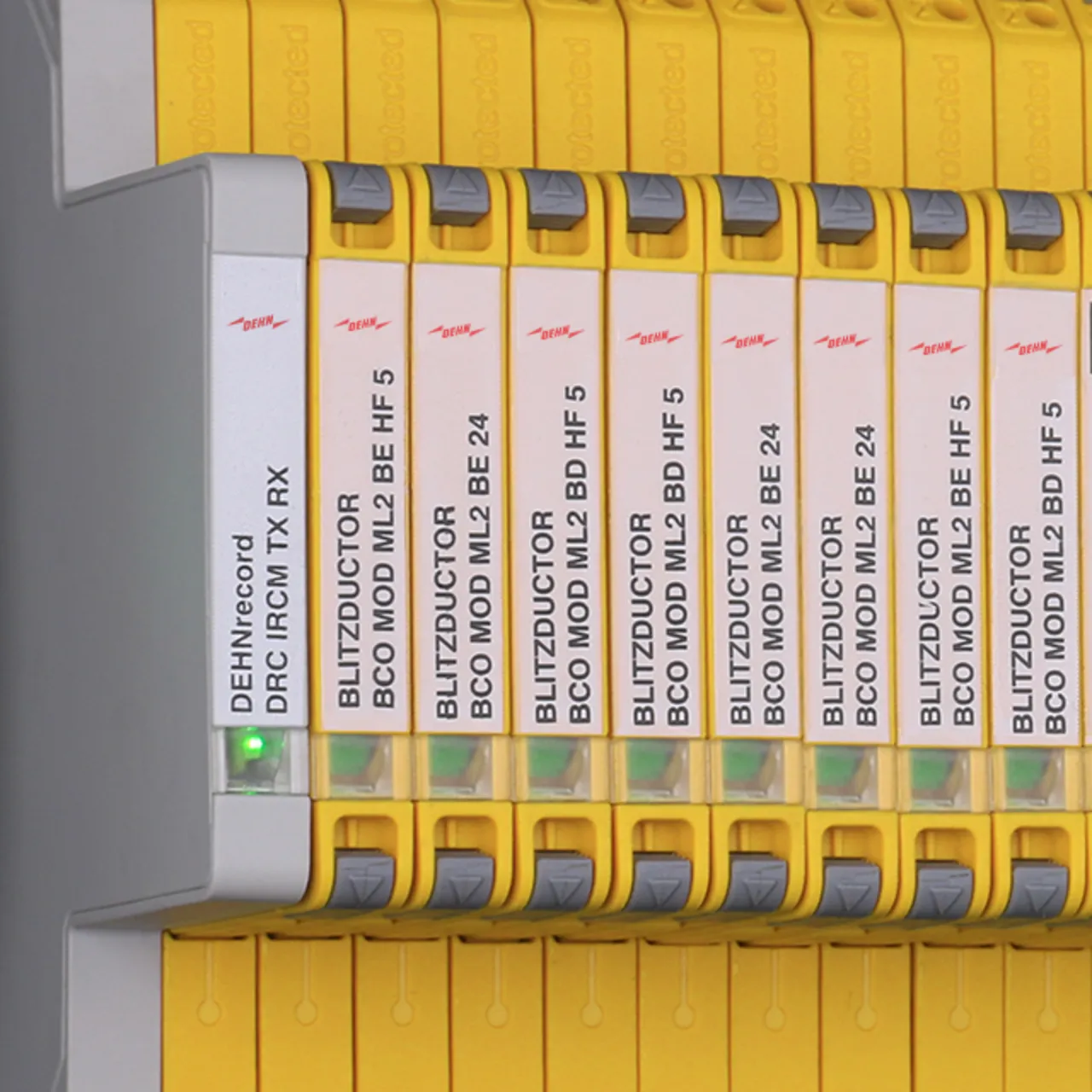

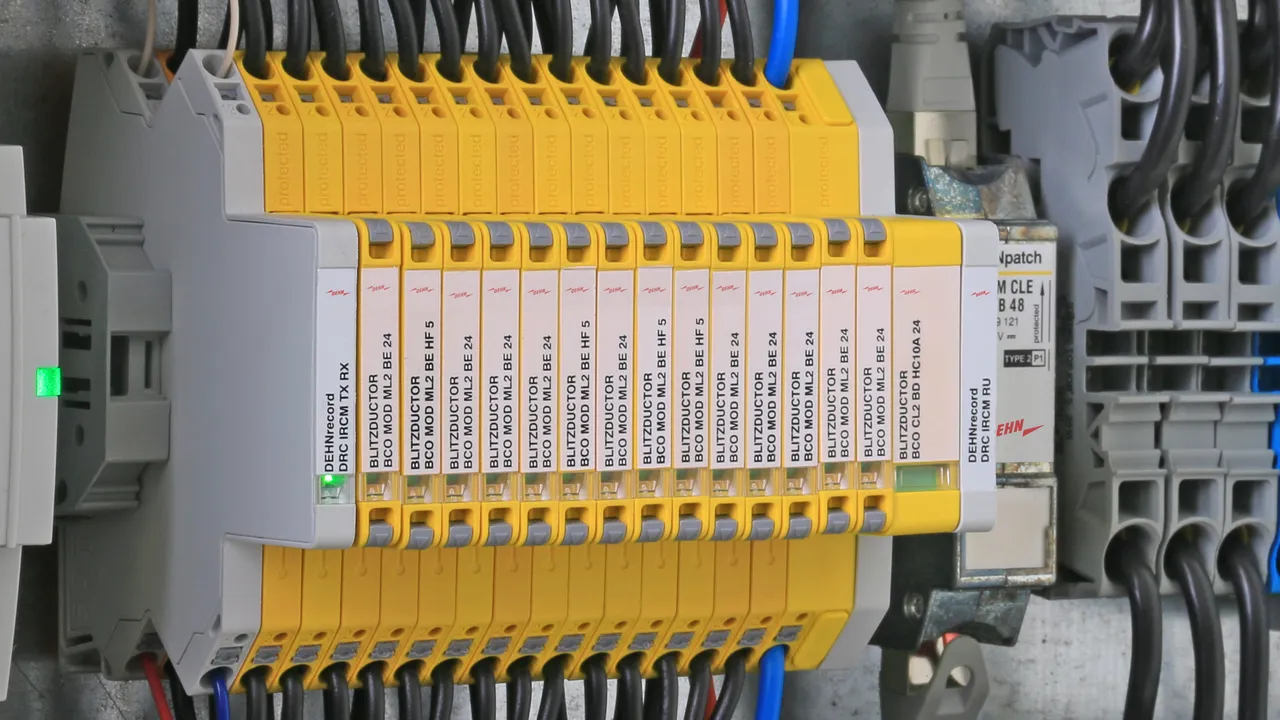

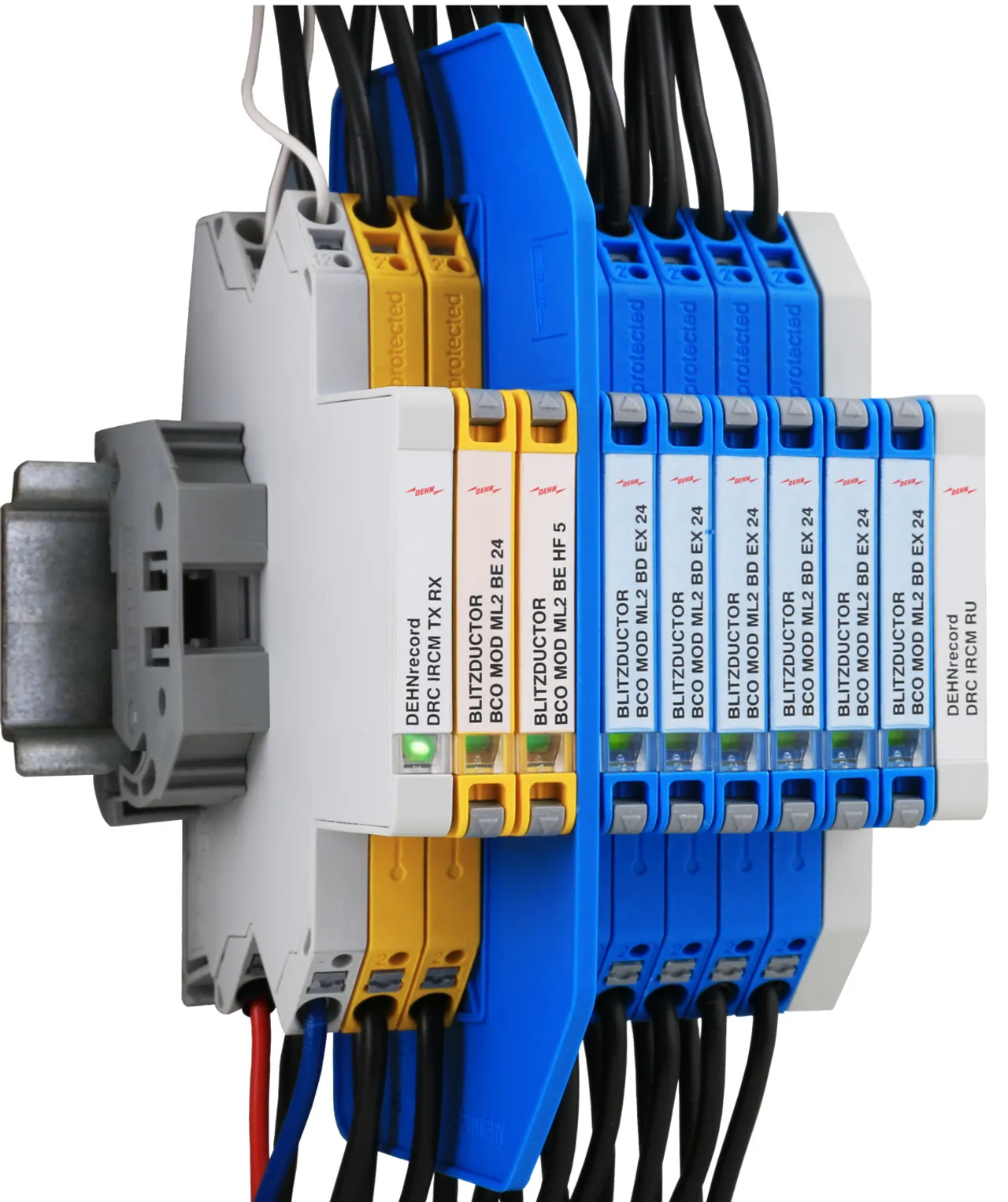

**Connect = Protect**
Comunicazione semplice di stato con controllo dell’SPD per gruppi di limitatori di protezione

BCO ML2 B 180

Scaricatore per corrente di fulmine modulare, in esecuzione stretta da 6 mm e connessione Push-In con indicazione di stato per la protezione di 2 fili singoli per l’equipotenzialità antifulmine e l’esecuzione di una messa a terra indiretta di conduttori schermati. Con sezionamento del segnale per motivi di manutenzione.

1 Produkt

Art.-Nr. 927210 BCO ML2 B 180

GTIN 4013364405585, Zolltarifnr.: 85363010, Bruttogewicht: 57.75 g, VPE: 1.00 pz.

Abbildungen

Weitere Information

CAD-Daten

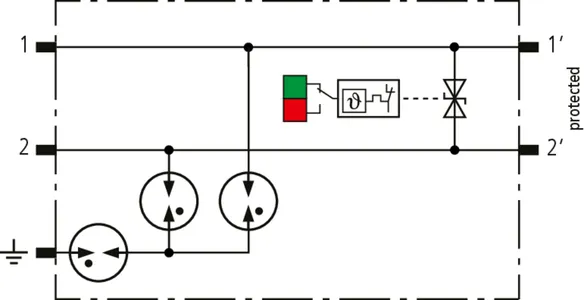

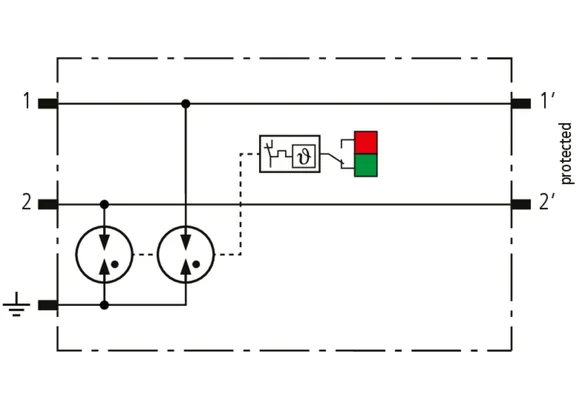

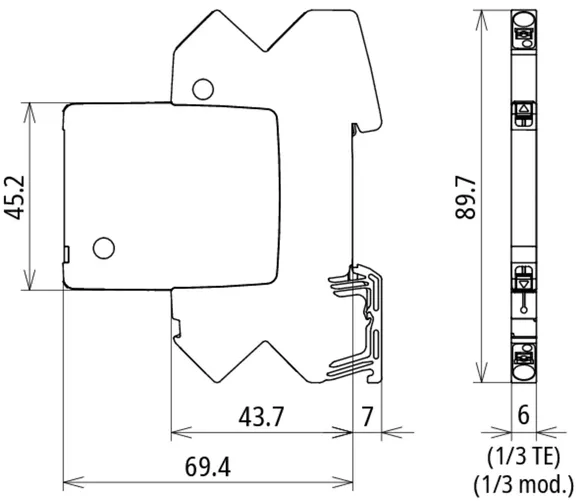

Scaricatore per corrente di fulmine BLITZDUCTORconnect ML2 B 180
Scaricatore per corrente di fulmine modulare innestabile
per la protezione di 2 fili singoli per il
collegamento equipotenziale antifulmine e per la realizzazione
di una messa a terra indiretta dei conduttori schermati
collaudato secondo la noma EN/IEC 61643-21 ed energeticamente
coordinato secondo la norma EN IEC 61643-22
classe SPD tipo 1
Categoria d’impulso: C2, C3, B2, D1
Indicatore di stato, larghezza d’installazione 6 mm
Tensione massima continuativa: 180,0 V DC / 127,0 V AC
Corrente nominale a 80 °C: 1,2 A
C2 corrente impulsiva nominale di scarica per ciascun filo (8/20): 5 kA
C2 corrente impulsiva nominale di scarica complessiva (8/20): 10 kA
D1 corrente impulsiva di fulmine (10/350 µs) per ciascun filo: 1,5 kA
D1 corrente impulsiva di fulmine (10/350 µs) complessiva: 3 kA
con separazione di segnale per scopi di manutenzione
Collegamento del conduttore: Push-in

Fabbricato: DEHN
Tipo: BCO ML2 B 180
Art.: 927210
o similare.

Zertifikate

Technische Daten

Classe SPD	A
Tensione nominale (U_N )	180 V
Tensione massima continuativa DC (U_C )	180 V
D1 corrente impulsiva di fulmine (10/350 µs) per filo (I_imp )	1,5 kA
C2 corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	10 kA
Impedenza longitudinale per filo	0 Ohm
Omologazioni	UL 497B, CSA, ATEX, IECEx, CCC, SIL

Classe SPD	A
Categoria d'impulso	D1, C2, C3
Tensione nominale (U_N )	180 V
Tensione massima continuativa DC (U_C )	180 V
Tensione massima continuativa AC (U_C )	127 V
Corrente nominale (I_L )	1,2 A
D1 corrente impulsiva di fulmine (10/350 µs) complessiva (I_imp )	3 kA
D1 corrente impulsiva di fulmine (10/350 µs) per filo (I_imp )	1,5 kA
C2 corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	10 kA
C2 corrente impulsiva nominale di scarica (8/20 µs) per filo (I_n )	5 kA
Livello di protezione filo-filo con I_n C2 (U_P )	≤ 1100 V
Livello di protezione filo-PG con I_n C2 (U_P )	≤ 800 V
Livello di protezione filo-filo con 1 kV/µs C3 (U_P )	≤ 950 V
Livello di protezione filo-PG con 1 kV/µs C3 (U_P )	≤ 700 V
Impedenza longitudinale per filo	0 Ohm
Frequenza limite filo-filo con 100 Ohm (f_G )	150 MHz
Capacità filo-filo (C)	≤ 10 pF
Capacità filo-PG (C)	≤ 13 pF
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento/ guasto	verde/rosso
Grado di protezione	IP 20
Collegamento ingresso/ uscita	Push-in/Push-in
Sezione di collegamento rigido	0,2-2,5 mm²
Sezione di collegamento flessibile	0,2-2,5 mm²
Messa a terra tramite	guida profilata 35 mm secondo EN 60715
Materiale involucro	poliamide PA 6.6
Colore	giallo
Norme di riferimento per le prove	IEC 61643-21 / EN 61643-21
Omologazioni	UL 497B, CSA, ATEX, IECEx, CCC, SIL
Omologazioni ATEX	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
Omologazioni IECEx	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
China Compulsory Certification	CCC No. 2021312304001192
Dati tecnici aggiuntivi	- - - - - - - - - - - - - - - - - - - -
– Corrente di scarica (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Livello di protezione filo-PG con 1 kV/μs C3 con sollecitazione I_max (U_p )	≤ 700 V

Artikel 927210 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 927210 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

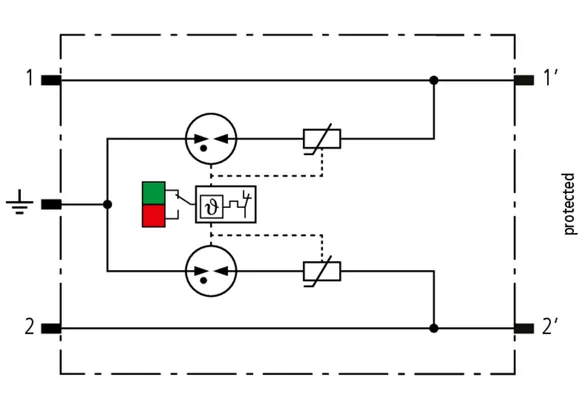

BCO ML2 BE

Scaricatore combinato modulare, in esecuzione stretta da 6 mm e connessione Push-in con indicazione di funzionamento per la protezione di 2 fili singoli con potenziale di riferimento comune e di interfacce asimmetriche. Con sezionamento del segnale per motivi di manutenzione.

4 Produkte

Art.-Nr. 927222 BCO ML2 BE 12

GTIN 4013364405592, Zolltarifnr.: 85363010, Bruttogewicht: 59.19 g, VPE: 1.00 pz.

Vorgänger

Abbildungen

Weitere Information

CAD-Daten

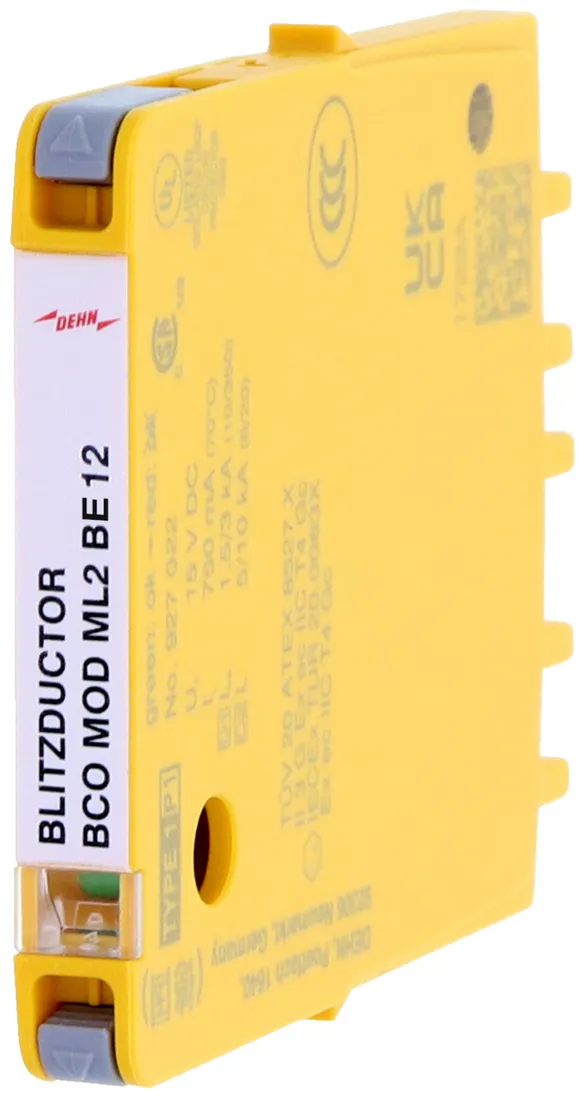

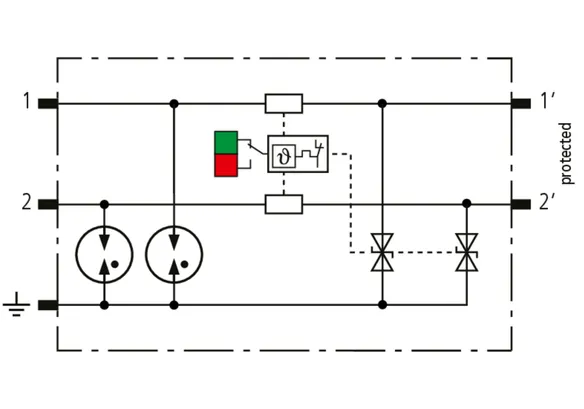

Scaricatore combinato BLITZDUCTORconnect ML2 BE 12
scaricatore combinato modulare innestabile
per la protezione di 2 conduttori singoli con potenziale di riferimento
comune e interfacce asimmetriche
collaudato secondo la norma EN/IEC 61643-21 ed energeticamente
coordinato secondo la norma IEC 61643-22
Classe SPD tipo 1 / P1
Categoria d’impulso: C1, C2, C3, B2, D1
Indicatore di stato, larghezza d’installazione 6 mm
Tensione massima continuativa: 15,0 V DC / 10,6 V AC
Corrente nominale a 70 °C: 0,75 A
C2 corrente impulsiva nominale di scarica per ciascun filo (8/20): 5 kA
C2 corrente impulsiva nominale di scarica complessiva (8/20): 10 kA
D1 corrente impulsiva di fulmine (10/350 µs) per ciascun filo: 1,5 kA
D1 corrente impulsiva di fulmine (10/350 µs) complessiva: 3 kA
con sezionamento del segnale per scopi di manutenzione
Collegamento del conduttore: Push-in

Fabbricato: DEHN
Tipo: BCO ML2 BE 12
Art.: 927222
o similare.

Zertifikate

Technische Daten

Classe SPD	M
Tensione nominale (U_N )	12 V
Tensione massima continuativa DC (U_C )	15 V
Corrente nominale con 70 °C (I_L )	0,75 A
D1 corrente impulsiva di fulmine (10/350 µs) per filo (I_imp )	1,5 kA
C2 corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	10 kA
Impedenza longitudinale per filo	1 Ohm
Frequenza limite filo-filo (f_G )	1,4 MHz
Omologazioni	UL 479B, CSA, ATEX, IECEx, CCC, SIL

Classe SPD	M
Categoria d'impulso	D1, C1, C2, C3, B2
Tensione nominale (U_N )	12 V
Tensione massima continuativa DC (U_C )	15 V
Tensione massima continuativa AC (U_C )	10,6 V
Corrente nominale con 70 °C (I_L )	0,75 A
D1 corrente impulsiva di fulmine (10/350 µs) complessiva (I_imp )	3 kA
D1 corrente impulsiva di fulmine (10/350 µs) per filo (I_imp )	1,5 kA
C2 corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	10 kA
C2 corrente impulsiva nominale di scarica (8/20 µs) per filo (I_n )	5 kA
Livello di protezione filo-filo con I_n C2 (U_P )	≤ 48 V
Livello di protezione filo-PG con I_n C2 (U_P )	≤ 45 V
Livello di protezione filo-filo con I_n C1 (U_P )	≤ 48 V
Livello di protezione filo-PG con I_n C1 (U_P )	≤ 45 V
Livello di protezione filo-filo con 1 kV/µs C3 (U_P )	≤ 38 V
Livello di protezione filo-PG con 1 kV/µs C3 (U_P )	≤ 20 V
Impedenza longitudinale per filo	1 Ohm
Frequenza limite filo-filo (f_G )	1,4 MHz
Capacità filo-filo (C)	≤ 2,5 nF
Capacità filo-PG (C)	≤ 4 nF
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento/ guasto	verde/rosso
Grado di protezione	IP 20
Collegamento ingresso/ uscita	Push-in/Push-in
Sezione di collegamento rigido	0,2-2,5 mm²
Sezione di collegamento flessibile	0,2-2,5 mm²
Messa a terra tramite	guida profilata 35 mm secondo EN 60715
Materiale involucro	poliamide PA 6.6
Colore	giallo
Norme di riferimento per le prove	IEC 61643-21 / EN 61643-21
Omologazioni	UL 479B, CSA, ATEX, IECEx, CCC, SIL
Omologazioni ATEX	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
Omologazioni IECEx	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
China Compulsory Certification	CCC No. 2021312304001192
Dati tecnici aggiuntivi	- - - - - - - - - - - - - - - - - - - -
– Corrente di scarica max. (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Corrente di scarica (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Livello di protezione filo-PG con 1 kV/μs C3 con sollecitazione I_max (U_p )	≤ 20 V

Artikel 927222 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 927222 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

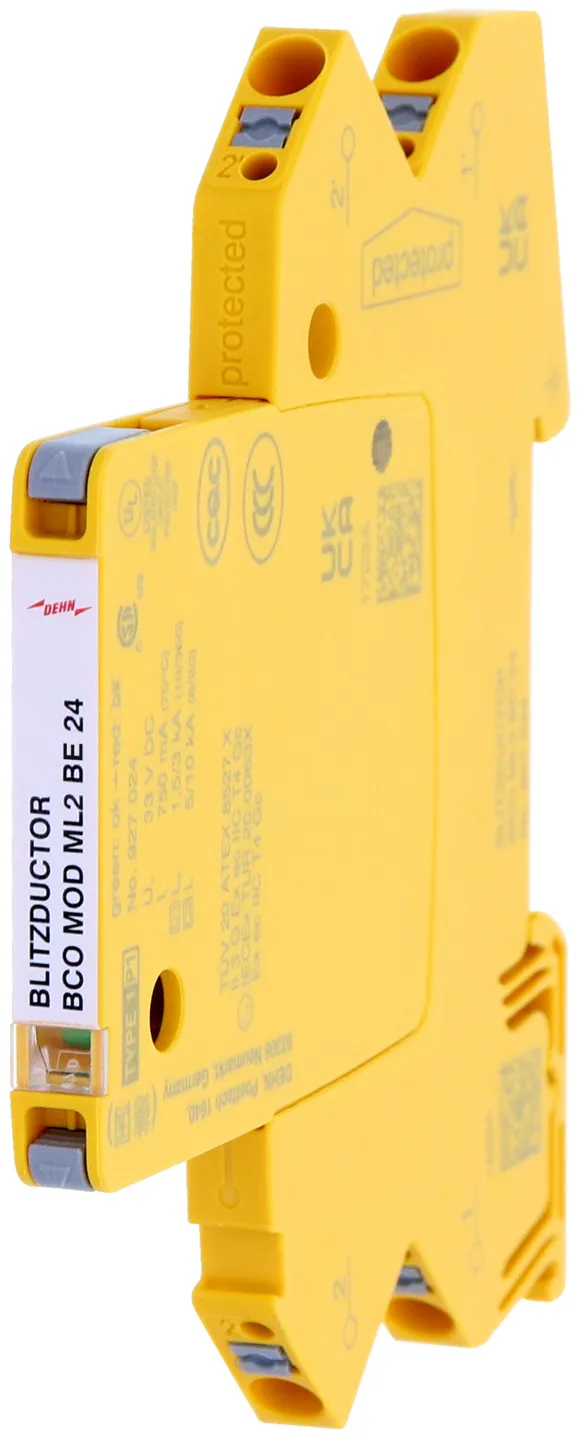

Art.-Nr. 927224 BCO ML2 BE 24

GTIN 4013364405608, Zolltarifnr.: 85363010, Bruttogewicht: 59.68 g, VPE: 1.00 pz.

Vorgänger

Abbildungen

Weitere Information

CAD-Daten

Scaricatore combinato BLITZDUCTORconnect ML2 BE 24
scaricatore combinato modulare innestabile
per la protezione di 2 conduttori singoli con potenziale di riferimento
comune e interfacce asimmetriche
collaudato secondo la norma EN/IEC 61643-21 ed energeticamente
coordinato secondo la norma IEC 61643-22
Classe SPD tipo 1 / P1
Categoria d’impulso: C1, C2, C3, B2, D1
Indicatore di stato, larghezza d’installazione 6 mm
Tensione massima continuativa: 33,0 V DC / 23,3 V AC
Corrente nominale a 70 °C: 0,75 A
C2 corrente impulsiva nominale di scarica per ciascun filo (8/20): 5 kA
C2 corrente impulsiva nominale di scarica complessiva (8/20): 10 kA
D1 corrente impulsiva di fulmine (10/350 µs) per ciascun filo: 1,5 kA
D1 corrente impulsiva di fulmine (10/350 µs) complessiva: 3 kA
con sezionamento del segnale per scopi di manutenzione
Collegamento del conduttore: Push-in

Fabbricato: DEHN
Tipo: BCO ML2 BE 24
Art.: 927224
o similare.

Zertifikate

Technische Daten

Classe SPD	M
Tensione nominale (U_N )	24 V
Tensione massima continuativa DC (U_C )	33 V
Corrente nominale con 70 °C (I_L )	0,75 A
D1 corrente impulsiva di fulmine (10/350 µs) per filo (I_imp )	1,5 kA
C2 corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	10 kA
Impedenza longitudinale per filo	1 Ohm
Frequenza limite filo-filo (f_G )	3,4 MHz
Omologazioni	UL 497B, CSA, ATEX, IECEx, CCC, SIL

Classe SPD	M
Categoria d'impulso	D1, C1, C2, C3, B2
Tensione nominale (U_N )	24 V
Tensione massima continuativa DC (U_C )	33 V
Tensione massima continuativa AC (U_C )	23,3 V
Corrente nominale con 70 °C (I_L )	0,75 A
D1 corrente impulsiva di fulmine (10/350 µs) complessiva (I_imp )	3 kA
D1 corrente impulsiva di fulmine (10/350 µs) per filo (I_imp )	1,5 kA
C2 corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	10 kA
C2 corrente impulsiva nominale di scarica (8/20 µs) per filo (I_n )	5 kA
Livello di protezione filo-filo con I_n C2 (U_P )	≤ 90 V
Livello di protezione filo-PG con I_n C2 (U_P )	≤ 75 V
Livello di protezione filo-filo con I_n C1 (U_P )	≤ 90 V
Livello di protezione filo-PG con I_n C1 (U_P )	≤ 75 V
Livello di protezione filo-filo con 1 kV/µs C3 (U_P )	≤ 85 V
Livello di protezione filo-PG con 1 kV/µs C3 (U_P )	≤ 45 V
Impedenza longitudinale per filo	1 Ohm
Frequenza limite filo-filo (f_G )	3,4 MHz
Capacità filo-filo (C)	≤ 1 nF
Capacità filo-PG (C)	≤ 2 nF
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento/ guasto	verde/rosso
Grado di protezione	IP 20
Collegamento ingresso/ uscita	Push-in/Push-in
Sezione di collegamento rigido	0,2-2,5 mm²
Sezione di collegamento flessibile	0,2-2,5 mm²
Messa a terra tramite	guida profilata 35 mm secondo EN 60715
Materiale involucro	poliamide PA 6.6
Colore	giallo
Norme di riferimento per le prove	IEC 61643-21 / EN 61643-21
Omologazioni	UL 497B, CSA, ATEX, IECEx, CCC, SIL
Omologazioni ATEX	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
Omologazioni IECEx	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
China Compulsory Certification	CCC No. 2021312304001192
Dati tecnici aggiuntivi	- - - - - - - - - - - - - - - - - - - -
– Corrente di scarica max. (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Corrente di scarica (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Livello di protezione filo-PG con 1 kV/μs C3 con sollecitazione I_max (U_p )	≤ 45 V

Artikel 927224 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 927224 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 927225 BCO ML2 BE 48

GTIN 4013364405615, Zolltarifnr.: 85363010, Bruttogewicht: 58.22 g, VPE: 1.00 pz.

Vorgänger

Abbildungen

Weitere Information

CAD-Daten

Scaricatore combinato BLITZDUCTORconnect ML2 BE 48
scaricatore combinato modulare innestabile
per la protezione di 2 conduttori singoli con potenziale di riferimento
comune e interfacce asimmetriche
collaudato secondo la norma EN/IEC 61643-21 ed energeticamente
coordinato secondo la norma IEC 61643-22
Classe SPD tipo 1 / P1
Categoria d’impulso: C1, C2, C3, B2, D1
Indicatore di stato, larghezza d’installazione 6 mm
Tensione massima continuativa: 54,0 V DC / 38,1 V AC
Corrente nominale a 70 °C: 0,75 A
C2 corrente impulsiva nominale di scarica per ciascun filo (8/20): 5 kA
C2 corrente impulsiva nominale di scarica complessiva (8/20): 10 kA
D1 corrente impulsiva di fulmine (10/350 µs) per ciascun filo: 1,5 kA
D1 corrente impulsiva di fulmine (10/350 µs) complessiva: 3 kA
con sezionamento del segnale per scopi di manutenzione
Collegamento del conduttore: Push-in

Fabbricato: DEHN
Tipo: BCO ML2 BE 48
Art.: 927225
o similare.

Zertifikate

Technische Daten

Classe SPD	M
Tensione nominale (U_N )	48 V
Tensione massima continuativa DC (U_C )	54 V
Corrente nominale con 70 °C (I_L )	0,75 A
D1 corrente impulsiva di fulmine (10/350 µs) per filo (I_imp )	1,5 kA
C2 corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	10 kA
Impedenza longitudinale per filo	1 Ohm
Frequenza limite filo-filo (f_G )	5 MHz
Omologazioni	UL 497B, CSA, ATEX, IECEx, CCC, SIL

Classe SPD	M
Categoria d'impulso	D1, C1, C2, C3, B2
Tensione nominale (U_N )	48 V
Tensione massima continuativa DC (U_C )	54 V
Tensione massima continuativa AC (U_C )	38,1 V
Corrente nominale con 70 °C (I_L )	0,75 A
D1 corrente impulsiva di fulmine (10/350 µs) complessiva (I_imp )	3 kA
D1 corrente impulsiva di fulmine (10/350 µs) per filo (I_imp )	1,5 kA
C2 corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	10 kA
C2 corrente impulsiva nominale di scarica (8/20 µs) per filo (I_n )	5 kA
Livello di protezione filo-filo con I_n C2 (U_P )	≤ 140 V
Livello di protezione filo-PG con I_n C2 (U_P )	≤ 90 V
Livello di protezione filo-filo con I_n C1 (U_P )	≤ 140 V
Livello di protezione filo-PG con I_n C1 (U_P )	≤ 90 V
Livello di protezione filo-filo con 1 kV/µs C3 (U_P )	≤ 130 V
Livello di protezione filo-PG con 1 kV/µs C3 (U_P )	≤ 68 V
Impedenza longitudinale per filo	1 Ohm
Frequenza limite filo-filo (f_G )	5 MHz
Capacità filo-filo (C)	≤ 1 nF
Capacità filo-PG (C)	≤ 1,5 nF
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento/ guasto	verde/rosso
Grado di protezione	IP 20
Collegamento ingresso/ uscita	Push-in/Push-in
Sezione di collegamento rigido	0,2-2,5 mm²
Sezione di collegamento flessibile	0,2-2,5 mm²
Messa a terra tramite	guida profilata 35 mm secondo EN 60715
Materiale involucro	poliamide PA 6.6
Colore	giallo
Norme di riferimento per le prove	IEC 61643-21 / EN 61643-21
Omologazioni	UL 497B, CSA, ATEX, IECEx, CCC, SIL
Omologazioni ATEX	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
Omologazioni IECEx	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
China Compulsory Certification	CCC No. 2021312304001192
Dati tecnici aggiuntivi	- - - - - - - - - - - - - - - - - - - -
– Corrente di scarica max. (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Corrente di scarica (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Livello di protezione filo-PG con 1 kV/μs C3 con sollecitazione I_max (U_p )	≤ 68 V

Artikel 927225 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 927225 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 927227 BCO ML2 BE 180

GTIN 4013364468658, Zolltarifnr.: 85363010, Bruttogewicht: 58.85 g, VPE: 1.00 pz.

Vorgänger

Abbildungen

Weitere Information

CAD-Daten

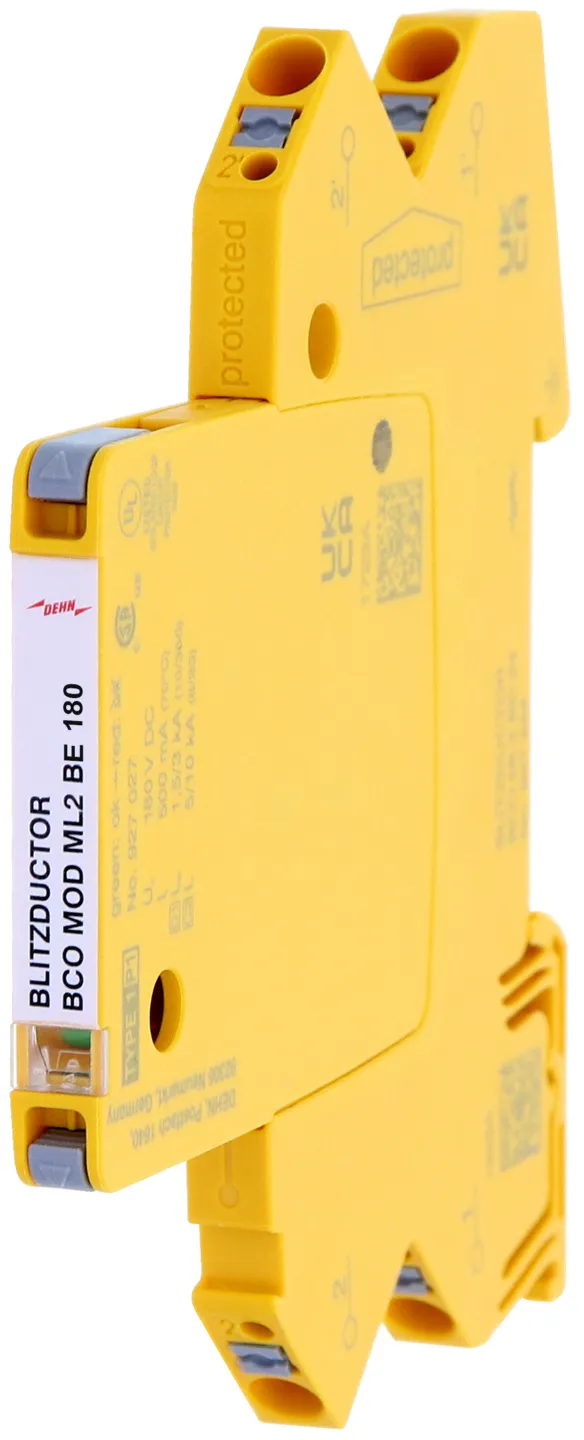

Scaricatore combinato BLITZDUCTORconnect ML2 BE 180
scaricatore combinato modulare innestabile
per la protezione di 2 conduttori singoli con potenziale di riferimento
comune e interfacce asimmetriche
collaudato secondo la norma EN/IEC 61643-21 ed energeticamente
coordinato secondo la norma IEC 61643-22
Classe SPD tipo 1 / P1
Categoria d’impulso: C1, C2, C3, B2, D1
Indicatore di stato, larghezza d’installazione 6 mm
Tensione massima continuativa: 180 V DC / 127 V AC
Corrente nominale a 70 °C: 0,5 A
C2 corrente impulsiva nominale di scarica per ciascun filo (8/20): 5 kA
C2 corrente impulsiva nominale di scarica complessiva (8/20): 10 kA
D1 corrente impulsiva di fulmine (10/350 µs) per ciascun filo: 1,5 kA
D1 corrente impulsiva di fulmine (10/350 µs) complessiva: 3 kA
con sezionamento del segnale per scopi di manutenzione
Collegamento del conduttore: Push-in

Fabbricato: DEHN
Tipo: BCO ML2 BE 180
Art.: 927227
o similare.

Zertifikate

Technische Daten

Classe SPD	M
Tensione nominale (U_N )	180 V
Tensione massima continuativa DC (U_C )	180 V
Corrente nominale con 70 °C (I_L )	0,5 A
D1 corrente impulsiva di fulmine (10/350 µs) per filo (I_imp )	1,5 kA
C2 corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	10 kA
Impedenza longitudinale per filo	1,8 Ohm
Frequenza limite filo-filo (f_G )	10 MHz
Omologazioni	UL 497B

Classe SPD	M
Categoria d'impulso	D1, C1, C2, C3, B2
Tensione nominale (U_N )	180 V
Tensione massima continuativa DC (U_C )	180 V
Tensione massima continuativa AC (U_C )	127 V
Corrente nominale con 70 °C (I_L )	0,5 A
Corrente nominale a 40 °C (I_L )	0,75 A
D1 corrente impulsiva di fulmine (10/350 µs) complessiva (I_imp )	3 kA
D1 corrente impulsiva di fulmine (10/350 µs) per filo (I_imp )	1,5 kA
C2 corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	10 kA
C2 corrente impulsiva nominale di scarica (8/20 µs) per filo (I_n )	5 kA
Livello di protezione filo-filo con I_n C2 (U_P )	≤ 630 V
Livello di protezione filo-PG con I_n C2 (U_P )	≤ 450 V
Livello di protezione filo-filo con I_n C1 (U_P )	≤ 630 V
Livello di protezione filo-PG con I_n C1 (U_P )	≤ 450 V
Livello di protezione filo-filo con 1 kV/µs C3 (U_P )	≤ 460 V
Livello di protezione filo-PG con 1 kV/µs C3 (U_P )	≤ 230 V
Impedenza longitudinale per filo	1,8 Ohm
Frequenza limite filo-filo (f_G )	10 MHz
Capacità filo-filo (C)	≤ 250 pF
Capacità filo-PG (C)	≤ 450 pF
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento/ guasto	verde/rosso
Grado di protezione	IP 20
Collegamento ingresso/ uscita	Push-in/Push-in
Sezione di collegamento rigido	0,2-2,5 mm²
Sezione di collegamento flessibile	0,2-2,5 mm²
Messa a terra tramite	guida profilata 35 mm secondo EN 60715
Materiale involucro	poliamide PA 6.6
Colore	giallo
Norme di riferimento per le prove	IEC 61643-21 / EN 61643-21
Omologazioni	UL 497B
Dati tecnici aggiuntivi	- - - - - - - - - - - - - - - - - - - -
– Corrente di scarica max. (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Corrente di scarica (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Livello di protezione filo-PG con 1 kV/μs C3 con sollecitazione I_max (U_p )	≤ 230 V

Artikel 927227 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 927227 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

BCO ML2 BD

Scaricatore combinato modulare, in esecuzione stretta da 6 mm e connessione Push-in con indicazione di funzionamento per la protezione di 1 coppia di fili di interfacce simmetriche con protezione galvanica. Con sezionamento del segnale per motivi di manutenzione.

4 Produkte

Art.-Nr. 927242 BCO ML2 BD 12

GTIN 4013364405622, Zolltarifnr.: 85363010, Bruttogewicht: 58.35 g, VPE: 1.00 pz.

Vorgänger

Abbildungen

Weitere Information

CAD-Daten

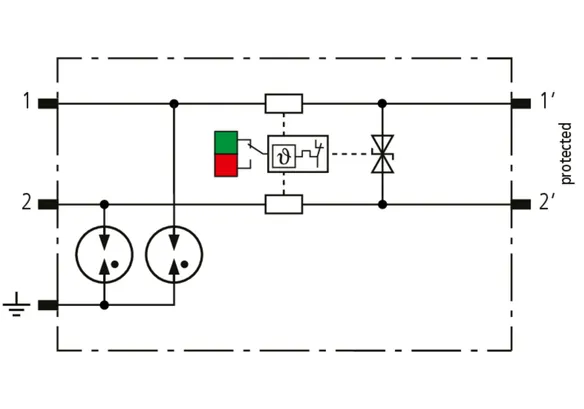

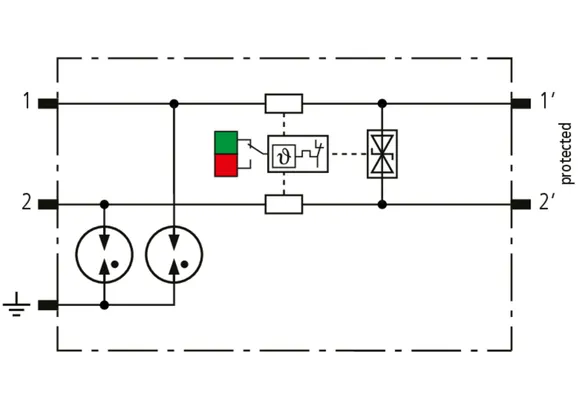

Scaricatore combinato BLITZDUCTORconnect ML2 BD 12
scaricatore combinato modulare innestabile
per la protezione di un conduttore doppio di interfacce simmetriche
con separazione galvanica
collaudato secondo la norma EN/IEC 61643-21 ed energeticamente
coordinato secondo la norma IEC 61643-22
Classe SPD tipo 1 / P2
Categoria d’impulso: C1, C2, C3, B2, D1
Indicatore di stato, larghezza d’installazione 6 mm
Tensione massima continuativa: 15,0 V DC / 10,6 V AC
Corrente nominale a 70 °C: 0,75 A
C2 corrente impulsiva nominale di scarica per ciascun filo (8/20): 5 kA
C2 corrente impulsiva nominale di scarica complessiva (8/20): 10 kA
D1 corrente impulsiva di fulmine (10/350 µs) per ciascun filo: 1,5 kA
D1 corrente impulsiva di fulmine (10/350 µs) complessiva: 3 kA
con sezionamento del segnale per scopi di manutenzione
Collegamento del conduttore: Push-in

Fabbricato: DEHN
Tipo: BCO ML2 BD 12
Art.: 927242
o similare.

Zertifikate

Technische Daten

Classe SPD	L
Tensione nominale (U_N )	12 V
Tensione massima continuativa DC (U_C )	15 V
Corrente nominale con 70 °C (I_L )	0,75 A
D1 corrente impulsiva di fulmine (10/350 µs) per filo (I_imp )	1,5 kA
C2 corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	10 kA
Impedenza longitudinale per filo	1 Ohm
Frequenza limite filo-filo (f_G )	2,6 MHz
Omologazioni	UL 497B, CSA, ATEX, IECEx, CCC, SIL

Classe SPD	L
Categoria d'impulso	D1, C1, C2, C3, B2
Tensione nominale (U_N )	12 V
Tensione massima continuativa DC (U_C )	15 V
Tensione massima continuativa AC (U_C )	10,6 V
Corrente nominale con 70 °C (I_L )	0,75 A
D1 corrente impulsiva di fulmine (10/350 µs) complessiva (I_imp )	3 kA
D1 corrente impulsiva di fulmine (10/350 µs) per filo (I_imp )	1,5 kA
C2 corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	10 kA
C2 corrente impulsiva nominale di scarica (8/20 µs) per filo (I_n )	5 kA
Livello di protezione filo-filo con I_n C2 (U_P )	≤ 32 V
Livello di protezione filo-PG con I_n C2 (U_P )	≤ 600 V
Livello di protezione filo-filo con I_n C1 (U_P )	≤ 32 V
Livello di protezione filo-PG con I_n C1 (U_P )	≤ 600 V
Livello di protezione filo-filo con 1 kV/µs C3 (U_P )	≤ 20 V
Livello di protezione filo-PG con 1 kV/µs C3 (U_P )	≤ 600 V
Impedenza longitudinale per filo	1 Ohm
Frequenza limite filo-filo (f_G )	2,6 MHz
Capacità filo-filo (C)	≤ 2,5 nF
Capacità filo-PG (C)	≤ 16 pF
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento/ guasto	verde/rosso
Grado di protezione	IP 20
Collegamento ingresso/ uscita	Push-in/Push-in
Sezione di collegamento rigido	0,2-2,5 mm²
Sezione di collegamento flessibile	0,2-2,5 mm²
Messa a terra tramite	guida profilata 35 mm secondo EN 60715
Materiale involucro	poliamide PA 6.6
Colore	giallo
Norme di riferimento per le prove	IEC 61643-21 / EN 61643-21
Omologazioni	UL 497B, CSA, ATEX, IECEx, CCC, SIL
Omologazioni ATEX	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
Omologazioni IECEx	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
China Compulsory Certification	CCC No. 2021312304001192
Dati tecnici aggiuntivi	- - - - - - - - - - - - - - - - - - - -
– Corrente di scarica max. (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Corrente di scarica (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Livello di protezione filo-PG con 1 kV/μs C3 con sollecitazione I_max (U_p )	≤ 600 V

Artikel 927242 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 927242 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 927244 BCO ML2 BD 24

GTIN 4013364405639, Zolltarifnr.: 85363010, Bruttogewicht: 58.64 g, VPE: 1.00 pz.

Vorgänger

Abbildungen

Weitere Information

CAD-Daten

Scaricatore combinato BLITZDUCTORconnect ML2 BD 24
scaricatore combinato modulare innestabile
per la protezione di un conduttore doppio di interfacce simmetriche
con separazione galvanica
collaudato secondo la norma EN/IEC 61643-21 ed energeticamente
coordinato secondo la norma IEC 61643-22
Classe SPD tipo 1 / P2
Categoria d’impulso: C1, C2, C3, B2, D1
Indicatore di stato, larghezza d’installazione 6 mm
Tensione massima continuativa: 36,0 V DC / 25,4 V AC
Corrente nominale a 70 °C: 0,75 A
C2 corrente impulsiva nominale di scarica per ciascun filo (8/20): 5 kA
C2 corrente impulsiva nominale di scarica complessiva (8/20): 10 kA
D1 corrente impulsiva di fulmine (10/350 µs) per ciascun filo: 1,5 kA
D1 corrente impulsiva di fulmine (10/350 µs) complessiva: 3 kA
con sezionamento del segnale per scopi di manutenzione
Collegamento del conduttore: Push-in

Fabbricato: DEHN
Tipo: BCO ML2 BD 24
Art.: 927244
o similare.

Zertifikate

Technische Daten

Classe SPD	L
Tensione nominale (U_N )	24 V
Tensione massima continuativa DC (U_C )	36 V
Corrente nominale con 70 °C (I_L )	0,75 A
D1 corrente impulsiva di fulmine (10/350 µs) per filo (I_imp )	1,5 kA
C2 corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	10 kA
Impedenza longitudinale per filo	1 Ohm
Frequenza limite filo-filo (f_G )	5,8 MHz
Omologazioni	UL 497B, CSA, ATEX, IECEx, CCC, SIL

Classe SPD	L
Categoria d'impulso	D1, C1, C2, C3, B2
Tensione nominale (U_N )	24 V
Tensione massima continuativa DC (U_C )	36 V
Tensione massima continuativa AC (U_C )	25,4 V
Corrente nominale con 70 °C (I_L )	0,75 A
D1 corrente impulsiva di fulmine (10/350 µs) complessiva (I_imp )	3 kA
D1 corrente impulsiva di fulmine (10/350 µs) per filo (I_imp )	1,5 kA
C2 corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	10 kA
C2 corrente impulsiva nominale di scarica (8/20 µs) per filo (I_n )	5 kA
Livello di protezione filo-filo con I_n C2 (U_P )	≤ 57 V
Livello di protezione filo-PG con I_n C2 (U_P )	≤ 600 V
Livello di protezione filo-filo con I_n C1 (U_P )	≤ 57 V
Livello di protezione filo-PG con I_n C1 (U_P )	≤ 600 V
Livello di protezione filo-filo con 1 kV/µs C3 (U_P )	≤ 46 V
Livello di protezione filo-PG con 1 kV/µs C3 (U_P )	≤ 600 V
Impedenza longitudinale per filo	1 Ohm
Frequenza limite filo-filo (f_G )	5,8 MHz
Capacità filo-filo (C)	≤ 1,5 nF
Capacità filo-PG (C)	≤ 16 pF
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento/ guasto	verde/rosso
Grado di protezione	IP 20
Collegamento ingresso/ uscita	Push-in/Push-in
Sezione di collegamento rigido	0,2-2,5 mm²
Sezione di collegamento flessibile	0,2-2,5 mm²
Messa a terra tramite	guida profilata 35 mm secondo EN 60715
Materiale involucro	poliamide PA 6.6
Colore	giallo
Norme di riferimento per le prove	IEC 61643-21 / EN 61643-21
Omologazioni	UL 497B, CSA, ATEX, IECEx, CCC, SIL
Omologazioni ATEX	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
Omologazioni IECEx	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
China Compulsory Certification	CCC No. 2021312304001192
Dati tecnici aggiuntivi	- - - - - - - - - - - - - - - - - - - -
– Corrente di scarica max. (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Corrente di scarica (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Livello di protezione filo-PG con 1 kV/μs C3 con sollecitazione I_max (U_p )	≤ 600 V

Artikel 927244 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 927244 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 927245 BCO ML2 BD 48

GTIN 4013364405646, Zolltarifnr.: 85363010, Bruttogewicht: 58.49 g, VPE: 1.00 pz.

Vorgänger

Abbildungen

Weitere Information

CAD-Daten

Scaricatore combinato BLITZDUCTORconnect ML2 BD 48
scaricatore combinato modulare innestabile
per la protezione di un conduttore doppio di interfacce simmetriche
con separazione galvanica
collaudato secondo la norma EN/IEC 61643-21 ed energeticamente
coordinato secondo la norma IEC 61643-22
Classe SPD tipo 1 / P2
Categoria d’impulso: C1, C2, C3, B2, D1
Indicatore di stato, larghezza d’installazione 6 mm
Tensione massima continuativa: 56,0 V DC / 39,6 V AC
Corrente nominale a 70 °C: 0,75 A
C2 corrente impulsiva nominale di scarica per ciascun filo (8/20): 5 kA
C2 corrente impulsiva nominale di scarica complessiva (8/20): 10 kA
D1 corrente impulsiva di fulmine (10/350 µs) per ciascun filo: 1,5 kA
D1 corrente impulsiva di fulmine (10/350 µs) complessiva: 3 kA
con sezionamento del segnale per scopi di manutenzione
Collegamento del conduttore: Push-in

Fabbricato: DEHN
Tipo: BCO ML2 BD 48
Art.: 927245
o similare.

Zertifikate

Technische Daten

Classe SPD	L
Tensione nominale (U_N )	48 V
Tensione massima continuativa DC (U_C )	56 V
Corrente nominale con 70 °C (I_L )	0,75 A
D1 corrente impulsiva di fulmine (10/350 µs) per filo (I_imp )	1,5 kA
C2 corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	10 kA
Impedenza longitudinale per filo	1 Ohm
Frequenza limite filo-filo (f_G )	7,2 MHz
Omologazioni	UL 497B, CSA, ATEX, IECEx, CCC, SIL

Classe SPD	L
Categoria d'impulso	D1, C1, C2, C3, B2
Tensione nominale (U_N )	48 V
Tensione massima continuativa DC (U_C )	56 V
Tensione massima continuativa AC (U_C )	39,6 V
Corrente nominale con 70 °C (I_L )	0,75 A
D1 corrente impulsiva di fulmine (10/350 µs) complessiva (I_imp )	3 kA
D1 corrente impulsiva di fulmine (10/350 µs) per filo (I_imp )	1,5 kA
C2 corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	10 kA
C2 corrente impulsiva nominale di scarica (8/20 µs) per filo (I_n )	5 kA
Livello di protezione filo-filo con I_n C2 (U_P )	≤ 90 V
Livello di protezione filo-PG con I_n C2 (U_P )	≤ 600 V
Livello di protezione filo-filo con I_n C1 (U_P )	≤ 90 V
Livello di protezione filo-PG con I_n C1 (U_P )	≤ 600 V
Livello di protezione filo-filo con 1 kV/µs C3 (U_P )	≤ 70 V
Livello di protezione filo-PG con 1 kV/µs C3 (U_P )	≤ 600 V
Impedenza longitudinale per filo	1 Ohm
Frequenza limite filo-filo (f_G )	7,2 MHz
Capacità filo-filo (C)	≤ 1 nF
Capacità filo-PG (C)	≤ 16 pF
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento/ guasto	verde/rosso
Grado di protezione	IP 20
Collegamento ingresso/ uscita	Push-in/Push-in
Sezione di collegamento rigido	0,2-2,5 mm²
Sezione di collegamento flessibile	0,2-2,5 mm²
Messa a terra tramite	guida profilata 35 mm secondo EN 60715
Materiale involucro	poliamide PA 6.6
Colore	giallo
Norme di riferimento per le prove	IEC 61643-21 / EN 61643-21
Omologazioni	UL 497B, CSA, ATEX, IECEx, CCC, SIL
Omologazioni ATEX	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
Omologazioni IECEx	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
China Compulsory Certification	CCC No. 2021312304001192
Dati tecnici aggiuntivi	- - - - - - - - - - - - - - - - - - - -
– Corrente di scarica max. (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Corrente di scarica (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Livello di protezione filo-PG con 1 kV/μs C3 con sollecitazione I_max (U_p )	≤ 600 V

Artikel 927245 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 927245 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 927247 BCO ML2 BD 180

GTIN 4013364468665, Zolltarifnr.: 85363010, Bruttogewicht: 58.92 g, VPE: 1.00 pz.

Vorgänger

Abbildungen

Weitere Information

CAD-Daten

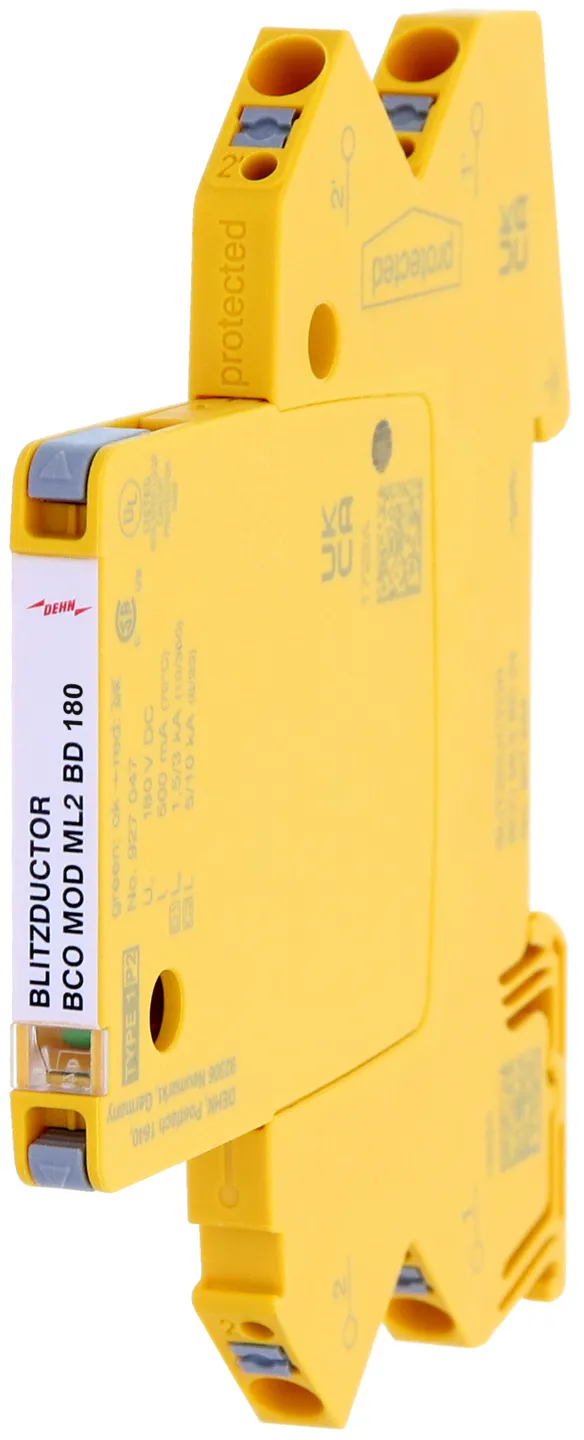

Scaricatore combinato BLITZDUCTORconnect ML2 BD 180
scaricatore combinato modulare innestabile
per la protezione di un conduttore doppio di interfacce simmetriche
con separazione galvanica
collaudato secondo la norma EN/IEC 61643-21 ed energeticamente
coordinato secondo la norma IEC 61643-22
Classe SPD tipo 1 / P2
Categoria d’impulso: C1, C2, C3, B2, D1
Indicatore di stato, larghezza d’installazione 6 mm
Tensione massima continuativa: 180 V DC / 127 V AC
Corrente nominale a 70 °C: 0,5 A
C2 corrente impulsiva nominale di scarica per ciascun filo (8/20): 5 kA
C2 corrente impulsiva nominale di scarica complessiva (8/20): 10 kA
D1 corrente impulsiva di fulmine (10/350 µs) per ciascun filo: 1,5 kA
D1 corrente impulsiva di fulmine (10/350 µs) complessiva: 3 kA
con sezionamento del segnale per scopi di manutenzione
Collegamento del conduttore: Push-in

Fabbricato: DEHN
Tipo: BCO ML2 BD 180
Art.: 927247
o similare.

Zertifikate

Technische Daten

Classe SPD	L
Tensione nominale (U_N )	180 V
Tensione massima continuativa DC (U_C )	180 V
Corrente nominale con 70 °C (I_L )	0,5 A
D1 corrente impulsiva di fulmine (10/350 µs) per filo (I_imp )	1,5 kA
C2 corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	10 kA
Impedenza longitudinale per filo	1,8 Ohm
Frequenza limite filo-filo (f_G )	10 MHz
Omologazioni	UL 497B

Classe SPD	L
Categoria d'impulso	D1, C1, C2, C3, B2
Tensione nominale (U_N )	180 V
Tensione massima continuativa DC (U_C )	180 V
Tensione massima continuativa AC (U_C )	127 V
Corrente nominale con 70 °C (I_L )	0,5 A
Corrente nominale a 40 °C (I_L )	0,75 A
D1 corrente impulsiva di fulmine (10/350 µs) complessiva (I_imp )	3 kA
D1 corrente impulsiva di fulmine (10/350 µs) per filo (I_imp )	1,5 kA
C2 corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	10 kA
C2 corrente impulsiva nominale di scarica (8/20 µs) per filo (I_n )	5 kA
Livello di protezione filo-filo con I_n C2 (U_P )	≤ 420 V
Livello di protezione filo-PG con I_n C2 (U_P )	≤ 800 V
Livello di protezione filo-filo con I_n C1 (U_P )	≤ 420 V
Livello di protezione filo-PG con I_n C1 (U_P )	≤ 800 V
Livello di protezione filo-filo con 1 kV/µs C3 (U_P )	≤ 240 V
Livello di protezione filo-PG con 1 kV/µs C3 (U_P )	≤ 700 V
Impedenza longitudinale per filo	1,8 Ohm
Frequenza limite filo-filo (f_G )	10 MHz
Capacità filo-filo (C)	≤ 450 pF
Capacità filo-PG (C)	≤ 20 pF
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento/ guasto	verde/rosso
Grado di protezione	IP 20
Collegamento ingresso/ uscita	Push-in/Push-in
Sezione di collegamento rigido	0,2-2,5 mm²
Sezione di collegamento flessibile	0,2-2,5 mm²
Messa a terra tramite	guida profilata 35 mm secondo EN 60715
Materiale involucro	poliamide PA 6.6
Colore	giallo
Norme di riferimento per le prove	IEC 61643-21 / EN 61643-21
Omologazioni	UL 497B
Dati tecnici aggiuntivi	- - - - - - - - - - - - - - - - - - - -
– Corrente di scarica max. (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Corrente di scarica (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Livello di protezione filo-PG con 1 kV/μs C3 con sollecitazione I_max (U_p )	≤ 700 V

Artikel 927247 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 927247 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

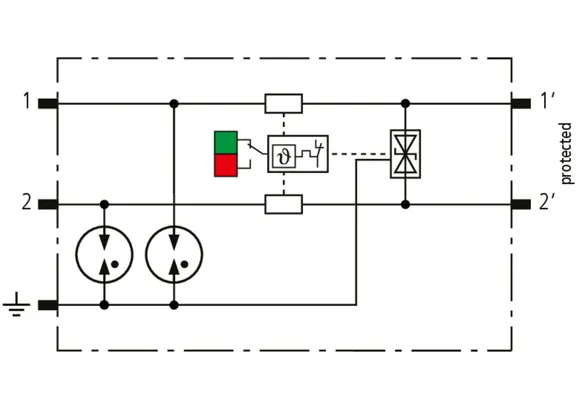

BCO ML2 BE HF

Scaricatore combinato modulare, in esecuzione stretta da 6 mm e connessione Push-in con indicazione di funzionamento per la protezione di 2 fili singoli di trasmissioni ad alta frequenza con potenziale di riferimento comune e di interfacce asimmetriche. Con sezionamento del segnale per motivi di manutenzione.

2 Produkte

Art.-Nr. 927270 BCO ML2 BE HF 5

GTIN 4013364405653, Zolltarifnr.: 85363010, Bruttogewicht: 58.57 g, VPE: 1.00 pz.

Vorgänger

Abbildungen

Weitere Information

CAD-Daten

Scaricatore combinato BLITZDUCTORconnect ML2 BE HF 5
scaricatore combinato modulare innestabile
per la protezione di 2 conduttori singoli ad alta frequenza
trasmissioni con potenziale di riferimento comune
e interfacce asimmetriche
collaudato secondo la norma EN/IEC 61643-21 ed energeticamente
coordinato secondo la norma IEC 61643-22
Classe SPD tipo 1 / P1
Categoria d’impulso: C1, C2, C3, B2, D1
Indicatore di stato, larghezza d’installazione 6 mm
Tensione massima continuativa: 8,5 V DC / 6,0 V AC
Corrente nominale a 70 °C: 0,75 A
Frequenza limite 100 MHz
C2 corrente impulsiva nominale di scarica per ciascun filo (8/20): 5 kA
C2 corrente impulsiva nominale di scarica complessiva (8/20): 10 kA
D1 corrente impulsiva di fulmine (10/350 µs) per ciascun filo: 1,5 kA
D1 corrente impulsiva di fulmine (10/350 µs) complessiva: 3 kA
con sezionamento del segnale per scopi di manutenzione
Collegamento del conduttore: Push-in

Fabbricato: DEHN
Tipo: BCO ML2 BE HF 5
Art.: 927270
o similare.

Zertifikate

Technische Daten

Classe SPD	M
Tensione nominale (U_N )	5 V
Tensione massima continuativa DC (U_C )	8,5 V
Corrente nominale con 70 °C (I_L )	0,75 A
D1 corrente impulsiva di fulmine (10/350 µs) per filo (I_imp )	1,5 kA
C2 corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	10 kA
Impedenza longitudinale per filo	1 Ohm
Omologazioni	UL 497B, CSA, ATEX, IECEx, CCC, SIL

Classe SPD	M
Categoria d'impulso	D1, C1, C2, C3, B2
Tensione nominale (U_N )	5 V
Tensione massima continuativa DC (U_C )	8,5 V
Tensione massima continuativa AC (U_C )	6,0 V
Corrente nominale con 70 °C (I_L )	0,75 A
D1 corrente impulsiva di fulmine (10/350 µs) complessiva (I_imp )	3 kA
D1 corrente impulsiva di fulmine (10/350 µs) per filo (I_imp )	1,5 kA
C2 corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	10 kA
C2 corrente impulsiva nominale di scarica (8/20 µs) per filo (I_n )	5 kA
Livello di protezione filo-filo con I_n C2 (U_P )	≤ 50 V
Livello di protezione filo-PG con I_n C2 (U_P )	≤ 70 V
Livello di protezione filo-filo con I_n C1 (U_P )	≤ 50 V
Livello di protezione filo-PG con I_n C1 (U_P )	≤ 70 V
Livello di protezione filo-filo con 1 kV/µs C3 (U_P )	≤ 15 V
Livello di protezione filo-PG con 1 kV/µs C3 (U_P )	≤ 15 V
Impedenza longitudinale per filo	1 Ohm
Frequenza limite filo-PG (f_G )	100 MHz
Capacità filo-filo (C)	≤ 20 pF
Capacità filo-PG (C)	≤ 23 pF
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento/ guasto	verde/rosso
Grado di protezione	IP 20
Collegamento ingresso/ uscita	Push-in/Push-in
Sezione di collegamento rigido	0,2-2,5 mm²
Sezione di collegamento flessibile	0,2-2,5 mm²
Messa a terra tramite	guida profilata 35 mm secondo EN 60715
Materiale involucro	poliamide PA 6.6
Colore	giallo
Norme di riferimento per le prove	IEC 61643-21 / EN 61643-21
Omologazioni	UL 497B, CSA, ATEX, IECEx, CCC, SIL
Omologazioni ATEX	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
Omologazioni IECEx	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
China Compulsory Certification	CCC No. 2021312304001192
Dati tecnici aggiuntivi	- - - - - - - - - - - - - - - - - - - -
– Corrente di scarica max. (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Corrente di scarica (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Livello di protezione filo-PG con 1 kV/μs C3 con sollecitazione I_max (U_p )	≤ 15 V

Artikel 927270 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 927270 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

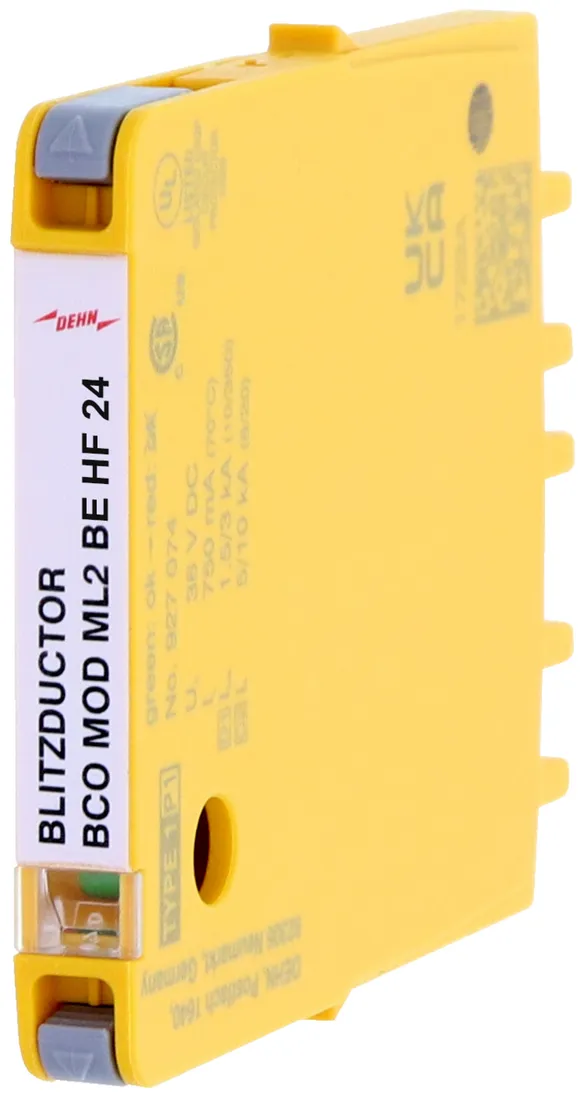

Art.-Nr. 927274 BCO ML2 BE HF 24

GTIN 4013364468559, Zolltarifnr.: 85363010, Bruttogewicht: 58.30 g, VPE: 1.00 pz.

Abbildungen

Weitere Information

CAD-Daten

Scaricatore combinato BLITZDUCTORconnect ML2 BE HF 24
scaricatore combinato modulare innestabile
per la protezione di 2 conduttori singoli ad alta frequenza
trasmissioni con potenziale di riferimento comune
e interfacce asimmetriche
collaudato secondo la norma EN/IEC 61643-21 ed energeticamente
coordinato secondo la norma IEC 61643-22
Classe SPD tipo 1 / P1
Categoria d’impulso: C1, C2, C3, B2, D1
Indicatore di stato, larghezza d’installazione 6 mm
Tensione massima continuativa: 36 V DC / 25,4 V AC
Corrente nominale a 70 °C: 0,75 A
Frequenza limite 100 MHz
C2 corrente impulsiva nominale di scarica per ciascun filo (8/20): 5 kA
C2 corrente impulsiva nominale di scarica complessiva (8/20): 10 kA
D1 corrente impulsiva di fulmine (10/350 µs) per ciascun filo: 1,5 kA
D1 corrente impulsiva di fulmine (10/350 µs) complessiva: 3 kA
con sezionamento del segnale per scopi di manutenzione
Collegamento del conduttore: Push-in

Fabbricato: DEHN
Tipo: BCO ML2 BE HF 24
Art.: 927274
o similare.

Zertifikate

Technische Daten

Classe SPD	M
Tensione nominale (U_N )	24 V
Tensione massima continuativa DC (U_C )	36 V
Corrente nominale con 70 °C (I_L )	0,75 A
D1 corrente impulsiva di fulmine (10/350 µs) per filo (I_imp )	1,5 kA
C2 corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	10 kA
Impedenza longitudinale per filo	1 Ohm
Omologazioni	UL 497B

Classe SPD	M
Categoria d'impulso	D1, C1, C2, C3, B2
Tensione nominale (U_N )	24 V
Tensione massima continuativa DC (U_C )	36 V
Tensione massima continuativa AC (U_C )	25,4 V
Corrente nominale con 70 °C (I_L )	0,75 A
D1 corrente impulsiva di fulmine (10/350 µs) complessiva (I_imp )	3 kA
D1 corrente impulsiva di fulmine (10/350 µs) per filo (I_imp )	1,5 kA
C2 corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	10 kA
C2 corrente impulsiva nominale di scarica (8/20 µs) per filo (I_n )	5 kA
Livello di protezione filo-filo con I_n C2 (U_P )	≤ 100 V
Livello di protezione filo-PG con I_n C2 (U_P )	≤ 115 V
Livello di protezione filo-filo con I_n C1 (U_P )	≤ 100 V
Livello di protezione filo-PG con I_n C1 (U_P )	≤ 115 V
Livello di protezione filo-filo con 1 kV/µs C3 (U_P )	≤ 48 V
Livello di protezione filo-PG con 1 kV/µs C3 (U_P )	≤ 48 V
Impedenza longitudinale per filo	1 Ohm
Frequenza limite filo-PG (f_G )	100 MHz
Capacità filo-filo (C)	≤ 25 pF
Capacità filo-PG (C)	≤ 25 pF
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento/ guasto	verde/rosso
Grado di protezione	IP 20
Collegamento ingresso/ uscita	Push-in/Push-in
Sezione di collegamento rigido	0,2-2,5 mm²
Sezione di collegamento flessibile	0,2-2,5 mm²
Messa a terra tramite	guida profilata 35 mm secondo EN 60715
Materiale involucro	poliamide PA 6.6
Colore	giallo
Norme di riferimento per le prove	IEC 61643-21 / EN 61643-21
Omologazioni	UL 497B
Dati tecnici aggiuntivi	- - - - - - - - - - - - - - - - - - - -
– Corrente di scarica max. (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Corrente di scarica (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Livello di protezione filo-PG con 1 kV/μs C3 con sollecitazione I_max (U_p )	≤ 48 V

Artikel 927274 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 927274 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

BCO ML2 BD HF

Scaricatore combinato modulare con larghezza d'installazione di 6 mm e tecnologia di connessione Push-in con indicazione dello stato per la protezione di 1 coppia di fili di sistemi bus ad alta frequenza con separazione galvanica e di interfacce simmetriche. Con separazione di segnale per scopi di manutenzione.

2 Produkte

Art.-Nr. 927271 BCO ML2 BD HF 5

GTIN 4013364405660, Zolltarifnr.: 85363010, Bruttogewicht: 58.42 g, VPE: 1.00 pz.

Vorgänger

Abbildungen

Weitere Information

CAD-Daten

Scaricatore combinato BLITZDUCTORconnect ML2 BD HF 5
scaricatore combinato modulare innestabile per la protezione
di 1 conduttore doppio di sistemi bus
e interfacce simmetriche ad alta frequenza con separazione galvanica
collaudato secondo la norma EN/IEC 61643-21 ed energeticamente
coordinato secondo la norma IEC 61643-22
Classe SPD tipo 1 / P2
Categoria d’impulso: C1, C2, C3, B2, D1
Indicatore di stato, larghezza d’installazione 6 mm
Tensione massima continuativa: 8,5 V DC / 6,0 V AC
Corrente nominale a 70 °C: 0,75 A
Frequenza limite 100 MHz
C2 corrente impulsiva nominale di scarica per ciascun filo (8/20): 5 kA
C2 corrente impulsiva nominale di scarica complessiva (8/20): 10 kA
D1 corrente impulsiva di fulmine (10/350 µs) per ciascun filo: 1,5 kA
D1 corrente impulsiva di fulmine (10/350 µs) complessiva: 3 kA
con sezionamento del segnale per scopi di manutenzione
Collegamento del conduttore: Push-in

Fabbricato: DEHN
Tipo: BCO ML2 BD HF 5
Art.: 927271
o similare.

Zertifikate

Technische Daten

Classe SPD	L
Tensione nominale (U_N )	5 V
Tensione massima continuativa DC (U_C )	8,5 V
Corrente nominale con 70 °C (I_L )	0,75 A
D1 corrente impulsiva di fulmine (10/350 µs) per filo (I_imp )	1,5 kA
C2 corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	10 kA
Impedenza longitudinale per filo	1 Ohm
Frequenza limite filo-filo (f_G )	100 MHz
Omologazioni	UL 497B, CSA, ATEX, IECEx, CCC, SIL

Classe SPD	L
Categoria d'impulso	D1, C1, C2, C3, B2
Tensione nominale (U_N )	5 V
Tensione massima continuativa DC (U_C )	8,5 V
Tensione massima continuativa AC (U_C )	6,0 V
Corrente nominale con 70 °C (I_L )	0,75 A
D1 corrente impulsiva di fulmine (10/350 µs) complessiva (I_imp )	3 kA
D1 corrente impulsiva di fulmine (10/350 µs) per filo (I_imp )	1,5 kA
C2 corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	10 kA
C2 corrente impulsiva nominale di scarica (8/20 µs) per filo (I_n )	5 kA
Livello di protezione filo-filo con I_n C2 (U_P )	≤ 42 V
Livello di protezione filo-PG con I_n C2 (U_P )	≤ 600 V
Livello di protezione filo-filo con I_n C1 (U_P )	≤ 42 V
Livello di protezione filo-PG con I_n C1 (U_P )	≤ 600 V
Livello di protezione filo-filo con 1 kV/µs C3 (U_P )	≤ 15 V
Livello di protezione filo-PG con 1 kV/µs C3 (U_P )	≤ 600 V
Impedenza longitudinale per filo	1 Ohm
Frequenza limite filo-filo (f_G )	100 MHz
Capacità filo-filo (C)	≤ 21 pF
Capacità filo-PG (C)	≤ 15 pF
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento/ guasto	verde/rosso
Grado di protezione	IP 20
Collegamento ingresso/ uscita	Push-in/Push-in
Sezione di collegamento rigido	0,2-2,5 mm²
Sezione di collegamento flessibile	0,2-2,5 mm²
Messa a terra tramite	guida profilata 35 mm secondo EN 60715
Materiale involucro	poliamide PA 6.6
Colore	giallo
Norme di riferimento per le prove	IEC 61643-21 / EN 61643-21
Omologazioni	UL 497B, CSA, ATEX, IECEx, CCC, SIL
Omologazioni ATEX	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
Omologazioni IECEx	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
China Compulsory Certification	CCC No. 2021312304001192
Dati tecnici aggiuntivi	- - - - - - - - - - - - - - - - - - - -
– Corrente di scarica max. (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Corrente di scarica (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Livello di protezione filo-PG con 1 kV/μs C3 con sollecitazione I_max (U_p )	≤ 600 V

Artikel 927271 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 927271 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 927275 BCO ML2 BD HF 24

GTIN 4013364468566, Zolltarifnr.: 85363010, Bruttogewicht: 58.60 g, VPE: 1.00 pz.

Vorgänger

Abbildungen

Weitere Information

CAD-Daten

Scaricatore combinato BLITZDUCTORconnect ML2 BD HF 24
scaricatore combinato modulare innestabile per la protezione
di 1 conduttore doppio di sistemi bus
e interfacce simmetriche ad alta frequenza con separazione galvanica
collaudato secondo la norma EN/IEC 61643-21 ed energeticamente
coordinato secondo la norma IEC 61643-22
Classe SPD tipo 1 / P2
Categoria d’impulso: C1, C2, C3, B2, D1
Indicatore di stato, larghezza d’installazione 6 mm
Tensione massima continuativa: 36 V DC / 25,4 V AC
Corrente nominale a 70 °C: 0,75 A
Frequenza limite 100 MHz
C2 corrente impulsiva nominale di scarica per ciascun filo (8/20): 5 kA
C2 corrente impulsiva nominale di scarica complessiva (8/20): 10 kA
D1 corrente impulsiva di fulmine (10/350 µs) per ciascun filo: 1,5 kA
D1 corrente impulsiva di fulmine (10/350 µs) complessiva: 3 kA
con sezionamento del segnale per scopi di manutenzione
Collegamento del conduttore: Push-in

Fabbricato: DEHN
Tipo: BCO ML2 BD HF 24
Art.: 927275
o similare.

Zertifikate

Technische Daten

Classe SPD	L
Tensione nominale (U_N )	24 V
Tensione massima continuativa DC (U_C )	36 V
Corrente nominale con 70 °C (I_L )	0,75 A
D1 corrente impulsiva di fulmine (10/350 µs) per filo (I_imp )	1,5 kA
C2 corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	10 kA
Impedenza longitudinale per filo	1 Ohm
Frequenza limite filo-filo (f_G )	100 MHz
Omologazioni	UL 497B

Classe SPD	L
Categoria d'impulso	D1, C1, C2, C3, B2
Tensione nominale (U_N )	24 V
Tensione massima continuativa DC (U_C )	36 V
Tensione massima continuativa AC (U_C )	25,4 V
Corrente nominale con 70 °C (I_L )	0,75 A
D1 corrente impulsiva di fulmine (10/350 µs) complessiva (I_imp )	3 kA
D1 corrente impulsiva di fulmine (10/350 µs) per filo (I_imp )	1,5 kA
C2 corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	10 kA
C2 corrente impulsiva nominale di scarica (8/20 µs) per filo (I_n )	5 kA
Livello di protezione filo-filo con I_n C2 (U_P )	≤ 85 V
Livello di protezione filo-PG con I_n C2 (U_P )	≤ 650 V
Livello di protezione filo-filo con I_n C1 (U_P )	≤ 85 V
Livello di protezione filo-PG con I_n C1 (U_P )	≤ 650 V
Livello di protezione filo-filo con 1 kV/µs C3 (U_P )	≤ 48 V
Livello di protezione filo-PG con 1 kV/µs C3 (U_P )	≤ 600 V
Impedenza longitudinale per filo	1 Ohm
Frequenza limite filo-filo (f_G )	100 MHz
Capacità filo-filo (C)	≤ 25 pF
Capacità filo-PG (C)	≤ 15 pF
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento/ guasto	verde/rosso
Grado di protezione	IP 20
Collegamento ingresso/ uscita	Push-in/Push-in
Sezione di collegamento rigido	0,2-2,5 mm²
Sezione di collegamento flessibile	0,2-2,5 mm²
Messa a terra tramite	guida profilata 35 mm secondo EN 60715
Materiale involucro	poliamide PA 6.6
Colore	giallo
Norme di riferimento per le prove	IEC 61643-21 / EN 61643-21
Omologazioni	UL 497B
Dati tecnici aggiuntivi	- - - - - - - - - - - - - - - - - - - -
– Corrente di scarica max. (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Corrente di scarica (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Livello di protezione filo-PG con 1 kV/μs C3 con sollecitazione I_max (U_p )	≤ 600 V

Artikel 927275 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 927275 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

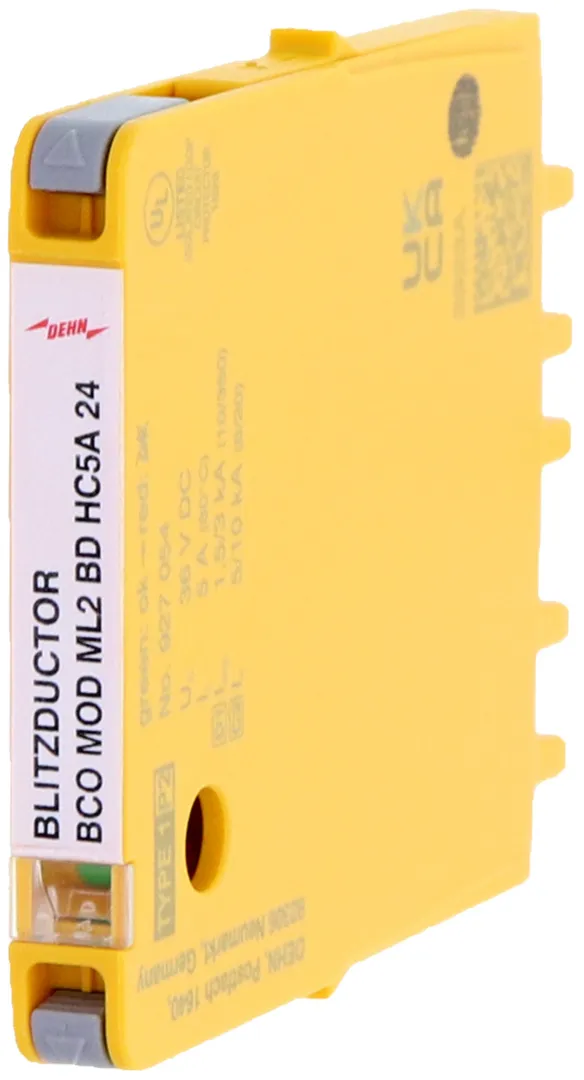

BCO ML2 BD HC5A 24

1 Produkt

Art.-Nr. 927254 BCO ML2 BD HC5A 24

GTIN 4013364513419, Zolltarifnr.: 85363010, Bruttogewicht: 60.63 g, VPE: 1.00 pz.

Abbildungen

Weitere Information

CAD-Daten

Scaricatore combinato BLITZDUCTORconnect ML2 BD HC5A 24
scaricatore combinato modulare innestabile per la protezione
di 1 coppia di fili di circuiti di segnale a separazione galvanica
con corrente nominale elevata in
sistemi informatici e circuiti CMR.
collaudato secondo la noma EN/IEC 61643-21 ed energeticamente
coordinato secondo la norma IEC 61643-22
Classe SPD tipo 1 / P2
Categoria d’impulso: C1, C2, C3, B2, D1
Indicatore di stato, larghezza d’installazione 6 mm
Tensione massima continuativa: 36 V DC / 25,4 V AC
Corrente nominale a 80 °C: 5 A
C2 corrente impulsiva nominale di scarica per ciascun filo (8/20): 5 kA
C2 corrente impulsiva nominale di scarica complessiva (8/20): 10 kA
D1 corrente impulsiva di fulmine (10/350 µs) per ciascun filo: 1,5 kA
D1 corrente impulsiva di fulmine (10/350 µs) complessiva: 3 kA
con separazione di segnale per scopi di manutenzione
Collegamento del conduttore: Push-in

Fabbricato: DEHN
Tipo: BCO ML2 BD HC5A 24
Art.: 927254
o similare.

Zertifikate

Technische Daten

Classe SPD	L
Tensione nominale (U_N )	24 V
Tensione massima continuativa DC (U_C )	36 V
Corrente nominale con 80 °C (I_L )	5 A
D1 corrente impulsiva di fulmine (10/350 µs) per filo (I_imp )	1,5 kA
C2 corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	10 kA
Impedenza longitudinale per filo	0 Ohm
Omologazioni	UL 497B, SIL

Classe SPD	L
Categoria d'impulso	D1, C1, C2, C3, B2
Tensione nominale (U_N )	24 V
Tensione massima continuativa DC (U_C )	36 V
Tensione massima continuativa AC (U_C )	25,4 V
Corrente nominale con 80 °C (I_L )	5 A
D1 corrente impulsiva di fulmine (10/350 µs) complessiva (I_imp )	3 kA
D1 corrente impulsiva di fulmine (10/350 µs) per filo (I_imp )	1,5 kA
C2 corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	10 kA
C2 corrente impulsiva nominale di scarica (8/20 µs) per filo (I_n )	5 kA
C1 corrente impulsiva nominale di scarica (8/20 µs) per filo (I_n )	1 kA
Livello di protezione filo-PG con I_n C2 (U_P )	≤ 750 V
Livello di protezione filo-filo con I_n C1 (U_P )	≤ 70 V
Livello di protezione filo-PG con I_n C1 (U_P )	≤ 750 V
Livello di protezione filo-filo con 1 kV/µs C3 (U_P )	≤ 60 V
Livello di protezione filo-PG con 1 kV/µs C3 (U_P )	≤ 750 V
Impedenza longitudinale per filo	0 Ohm
Frequenza limite filo-filo con 100 Ohm (f_G )	1,5 MHz
Capacità filo-filo (C)	≤ 4 nF
Capacità filo-PG (C)	≤ 40 pF
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento/ guasto	verde/rosso
Grado di protezione	IP 20
Collegamento ingresso/ uscita	Push-in/Push-in
Sezione di collegamento rigido	0,2-2,5 mm²
Sezione di collegamento flessibile	0,2-2,5 mm²
Messa a terra tramite	guida profilata 35 mm secondo EN 60715
Materiale involucro	poliamide PA 6.6
Colore	giallo
Norme di riferimento per le prove	IEC 61643-21 / EN 61643-21
Omologazioni	UL 497B, SIL
Dati tecnici aggiuntivi	- - - - - - - - - - - - - - - - - - - -
– Corrente di scarica max. (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Corrente di scarica (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Livello di protezione filo-PG con 1 kV/μs C3 con sollecitazione I_max (U_p )	≤ 750 V

Artikel 927254 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 927254 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

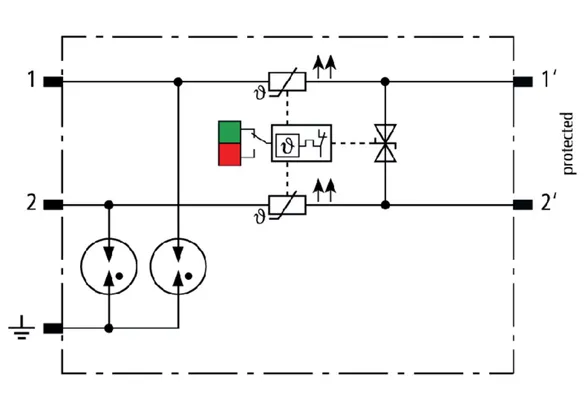

BCO ML2 BPD 24

Scaricatore combinato modulare a risparmio di spazio con larghezza d’installazione di 6 mm e tecnica di connessione Push-in con indicazione di stato, per la protezione di 1 filo doppio in sistemi a 24 V DC. Impiego adatto anche con polo negativo di terra; le resistenze PTC integrate permettono un ripristino sicuro del SPD in seguito ad interferenza nel circuito dell’impianto con correnti di cortocircuito fino a 40 A. Con separazione di segnale per scopi di manutenzione.

1 Produkt

Art.-Nr. 927214 BCO ML2 BPD 24

GTIN 4013364473003, Zolltarifnr.: 85363010, Bruttogewicht: 58.00 g, VPE: 1.00 pz.

Abbildungen

Weitere Information

CAD-Daten

Scaricatore combinato BLITZDUCTORconnect ML2 BPD 24
scaricatore combinato modulare innestabile per la protezione di
un conduttore doppio in sistemi a 24 V DC,
impiego adatto anche con polo negativo messo a terra,
con resistenze PTC integrate per una
protezione da sovracorrente fino a 40 A
collaudato secondo la norma EN/IEC 61643-21 ed energeticamente
coordinato secondo la norma IEC 61643-22
Classe SPD tipo 1 / P2
Categoria d’impulso: C1, C2, C3, B2, D1
Indicatore di stato, larghezza d’installazione 6 mm
Tensione massima continuativa: 33,0 V DC / 23,3 V AC
Corrente nominale a 70 °C: 0,1 A
C2 corrente impulsiva nominale di scarica per ciascun filo (8/20): 5 kA
C2 corrente impulsiva nominale di scarica complessiva (8/20): 10 kA
D1 corrente impulsiva di fulmine (10/350 µs) per ciascun filo: 1,5 kA
D1 corrente impulsiva di fulmine (10/350 µs) complessiva: 3 kA
con sezionamento del segnale per scopi di manutenzione
Collegamento del conduttore: Push-in

Fabbricato: DEHN
Tipo: BCO ML2 BPD 24
Art.: 927214
o similare.

Zertifikate

Technische Daten

Classe SPD	L
Tensione nominale (U_N )	24 V
Tensione massima continuativa DC (U_C )	33 V
Corrente nominale con 70 °C (I_L )	0,1 A
D1 corrente impulsiva di fulmine (10/350 µs) per filo (I_imp )	1,5 kA
C2 corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	10 kA
Impedenza longitudinale per filo	10 Ohm
Frequenza limite filo-filo (f_G )	4,5 MHz
Omologazioni	UL 497B

Classe SPD	L
Categoria d'impulso	D1, C1, C2, C3, B2
Tensione nominale (U_N )	24 V
Tensione massima continuativa DC (U_C )	33 V
Tensione massima continuativa AC (U_C )	23,3 V
Corrente nominale con 70 °C (I_L )	0,1 A
D1 corrente impulsiva di fulmine (10/350 µs) complessiva (I_imp )	3 kA
D1 corrente impulsiva di fulmine (10/350 µs) per filo (I_imp )	1,5 kA
C2 corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	10 kA
C2 corrente impulsiva nominale di scarica (8/20 µs) per filo (I_n )	5 kA
Livello di protezione filo-filo con I_n C2 (U_P )	≤ 65 V
Livello di protezione filo-PG con I_n C2 (U_P )	≤ 650 V
Livello di protezione filo-filo con I_n C1 (U_P )	≤ 65 V
Livello di protezione filo-PG con I_n C1 (U_P )	≤ 650 V
Livello di protezione filo-filo con 1 kV/µs C3 (U_P )	≤ 44 V
Livello di protezione filo-PG con 1 kV/µs C3 (U_P )	≤ 600 V
Impedenza longitudinale per filo	10 Ohm
Frequenza limite filo-filo (f_G )	4,5 MHz
Capacità filo-filo (C)	≤ 1 nF
Capacità filo-PG (C)	≤ 15 pF
Temperatura d'esercizio (T_U )	-40 °C ... +70 °C
Indicazione di funzionamento/ guasto	verde/rosso
Grado di protezione	IP 20
Collegamento ingresso/ uscita	Push-in/Push-in
Sezione di collegamento rigido	0,2-2,5 mm²
Sezione di collegamento flessibile	0,2-2,5 mm²
Messa a terra tramite	guida profilata 35 mm secondo EN 60715
Materiale involucro	poliamide PA 6.6
Colore	giallo
Norme di riferimento per le prove	IEC 61643-21 / EN 61643-21
Omologazioni	UL 497B
Dati tecnici aggiuntivi	- - - - - - - - - - - - - - - - - - - -
– Corrente di scarica max. (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Corrente di scarica (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Livello di protezione filo-PG con 1 kV/μs C3 con sollecitazione I_max (U_p )	≤ 600 V

Artikel 927214 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 927214 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

BCO ML2 MVG 230

Limitatore di sovratensione modulare a risparmio di spazio, con larghezza di installazione 6 mm e tecnologia di connessione Push-in, con indicazione di stato per la protezione di 2 conduttori di interfacce di segnale multifilari con separazione galvanica. Con tensione nominale di 230 V e sezionamento del segnale per motivi di manutenzione.
Soddisfa, tra l’altro, i requisiti per gli impianti di tecnologia di segnale nel settore ferroviario (conforme a DB RIL 819.0808).

1 Produkt

Art.-Nr. 927290 BCO ML2 MVG 230

GTIN 4013364466524, Zolltarifnr.: 85363010, Bruttogewicht: 60.12 g, VPE: 1.00 pz.

Abbildungen

Weitere Information

CAD-Daten

Limitatore di sovratensione BLITZDUCTORconnect ML2 MVG 230
limitatore di sovratensione modulare innestabile
per la protezione di 2 conduttori di
interfacce di segnale multifilari con tensione nominale di 230 V AC.
Collaudato secondo la norma EN/IEC 61643-21 ed energeticamente
coordinato secondo la norma IEC 61643-22
Classe SPD tipo 2 / P3
Categoria d’impulso: C1, C2, C3
Indicatore di stato, larghezza d’installazione 6 mm
Tensione massima continuativa: 320 V DC / 250 V AC
Corrente nominale a 80 °C: 3 A
C2 corrente impulsiva nominale di scarica per ciascun filo (8/20): 3 kA
C2 corrente impulsiva nominale di scarica complessiva (8/20): 6 kA
con sezionamento del segnale per scopi di manutenzione
Collegamento del conduttore: Push-in
Conforme a DB RIL 819.0808

Fabbricato: DEHN
Tipo: BCO ML2 MVG 230
Art.: 927290
o similare.

Zertifikate

Technische Daten

Classe SPD	V
Tensione nominale (U_N )	230 V
Corrente nominale con 80 °C (I_L )	3 A
C2 corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	6 kA
Impedenza longitudinale per filo	0 Ohm
Omologazioni	SIL

Classe SPD	V
Categoria d'impulso	C1, C2, C3
Tensione nominale (U_N )	230 V
Tensione massima continuativa DC filo-PG (U_C )	320 V
Tensione massima continuativa AC filo-PG (U_C )	250 V
Corrente nominale con 80 °C (I_L )	3 A
Corrente nominale a 80 °C (I_L )	6 A per 240 ms
Corrente impulsiva di fulmine (10/350 µs) complessiva	0,5 kA
Corrente impulsiva di fulmine (10/350 µs) per filo	0,25 kA
C2 corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	6 kA
C2 corrente impulsiva nominale di scarica (8/20 µs) per filo (I_n )	3 kA
Livello di protezione filo-PG con I_n C2 (U_P )	≤ 1100 V
Livello di protezione filo-PG con 1 kV/µs C3 (U_P )	≤ 1100 V
Impedenza longitudinale per filo	0 Ohm
Frequenza limite filo-PG con 100 Ohm (f_G )	200 MHz
Capacità filo-filo (C)	≤ 7,32 pF
Capacità filo-PG (C)	≤ 12 pF
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento/ guasto	verde / rosso
Grado di protezione	IP 20
Collegamento ingresso/ uscita	Push-in / Push-in
Sezione di collegamento rigido	0,2-2,5 mm²
Sezione di collegamento flessibile	0,2-2,5 mm²
Messa a terra tramite	Guida profilata DIN 35 mm secondo la norma EN 60715
Materiale involucro	poliamide PA 6.6
Colore	giallo
Norme di riferimento per le prove	IEC 61643-21 / EN 61643-21
Omologazioni	SIL

Artikel 927290 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 927290 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

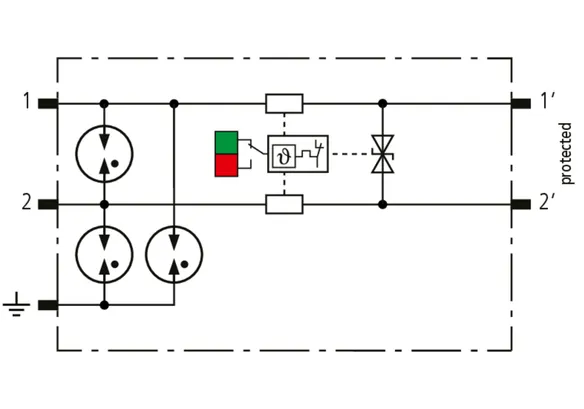

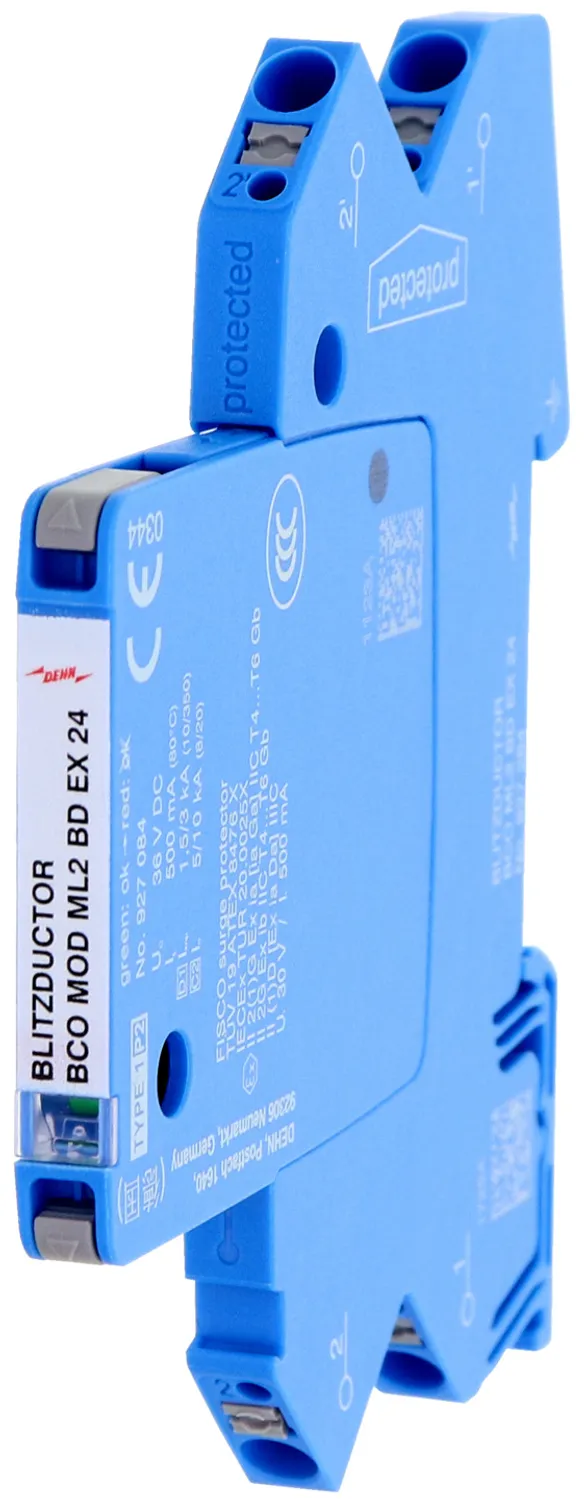

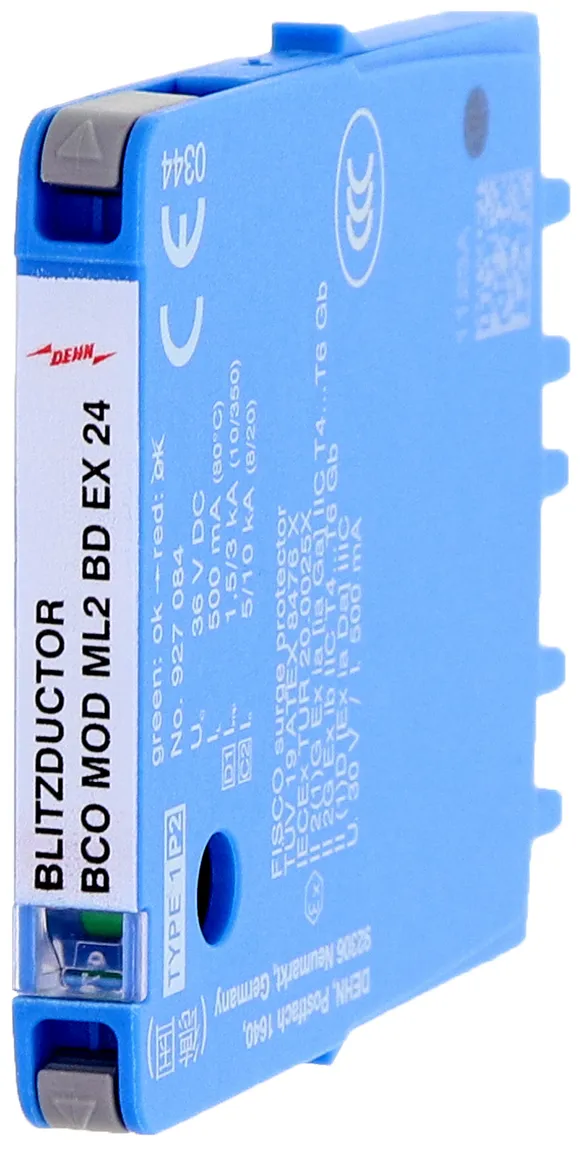

BCO ML2 BD EX 24

Limitatore di sovratensione modulare, in esecuzione stretta da 6 mm e connessione Push-in con indicazione di funzionamento per la protezione di 1 coppia di fili di circuiti di misura a sicurezza intrinseca e di sistemi bus. Adempie i requisiti di FISCO. Resistenza all'isolamento > 500 V filo-terra. Con sezionamento del segnale per motivi di manutenzione.

1 Produkt

Art.-Nr. 927284 BCO ML2 BD EX 24

GTIN 4013364405677, Zolltarifnr.: 85363010, Bruttogewicht: 65.18 g, VPE: 1.00 pz.

Abbildungen

Weitere Information

CAD-Daten

Scaricatore combinato BLITZDUCTORconnect ML2 BD EX 24
scaricatore combinato modulare innestabile
per la protezione di un conduttore doppio di interfacce
simmetriche a sicurezza intrinseca con separazione galvanica
collaudato secondo la norma EN/IEC 61643-21 ed energeticamente
coordinato secondo la norma IEC 61643-22
Classe SPD tipo 1 / P2
Categoria d’impulso: C1, C2, C3, B2, D1
Indicatore di stato, larghezza d’installazione 6 mm
Tensione massima continuativa: 36,0 V DC / 25,4 V AC
Corrente nominale a 70 °C: 0,75 A
Tensione max in ingresso secondo la norma EN 60079-11: 30 V
Corrente max in ingresso secondo la norma EN 60079-11: 0,5 A
C2 corrente impulsiva nominale di scarica per ciascun filo (8/20): 5 kA
C2 corrente impulsiva nominale di scarica complessiva (8/20): 10 kA
D1 corrente impulsiva di fulmine (10/350 µs) per ciascun filo: 1,5 kA
D1 corrente impulsiva di fulmine (10/350 µs) complessiva: 3 kA
con sezionamento del segnale per scopi di manutenzione
Collegamento del conduttore: Push-in

Fabbricato: DEHN
Tipo: BCO ML2 BD EX 24
Art.: 927284
o similare.

Zertifikate

Technische Daten

Classe SPD	L
Tensione nominale (U_N )	24 V
Tensione massima continuativa DC (U_C )	36 V
Corrente nominale con 80 °C (I_L )	0,5 A
D1 corrente impulsiva di fulmine (10/350 µs) per filo (I_imp )	1,5 kA
C2 corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	10 kA
Impedenza longitudinale per filo	1 Ohm
Frequenza limite filo-filo (f_G )	3,5 MHz
Omologazioni	ATEX, IECEx, CCC

Classe SPD	L
Categoria d'impulso	D1, C1, C2, C3, B2
Tensione nominale (U_N )	24 V
Tensione massima continuativa DC (U_C )	36 V
Tensione massima continuativa AC (U_C )	25,4 V
Corrente nominale con 80 °C (I_L )	0,5 A
D1 corrente impulsiva di fulmine (10/350 µs) complessiva (I_imp )	3 kA
D1 corrente impulsiva di fulmine (10/350 µs) per filo (I_imp )	1,5 kA
C2 corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	10 kA
C2 corrente impulsiva nominale di scarica (8/20 µs) per filo (I_n )	5 kA
Livello di protezione filo-filo con I_n C2 (U_P )	≤ 65 V
Livello di protezione filo-PG con I_n C2 (U_P )	≤ 1100 V
Livello di protezione filo-filo con 1 kV/µs C3 (U_P )	≤ 48 V
Livello di protezione filo-PG con 1 kV/µs C3 (U_P )	≤ 1000 V
Impedenza longitudinale per filo	1 Ohm
Frequenza limite filo-filo (f_G )	3,5 MHz
Capacità filo-filo (C)	≤ 2 nF
Capacità filo-PG (C)	≤ 15 pF
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento/ guasto	verde/rosso
Grado di protezione	IP 20
Collegamento ingresso/ uscita	Push-in/Push-in
Sezione di collegamento rigido	0,08-2,5 mm²
Sezione di collegamento flessibile	0,08-2,5 mm²
Messa a terra tramite	guida profilata 35 mm secondo EN 60715
Materiale involucro	poliamide PA 6.6
Colore	blu
Norme di riferimento per le prove	IEC 61643-21 / EN 61643-21
Omologazioni	ATEX, IECEx, CCC
Omologazioni ATEX (1)	TÜV 19 ATEX 8476 X: II (1)2 G Ex ia [ia Ga] IIC T4 ... T6 Gb
Omologazioni ATEX (2)	TÜV 19 ATEX 8476 X: II 2 G Ex ib IIC T4 ... T6 Gb
Omologazioni ATEX (3)	TÜV 19 ATEX 8476 X: II (1) D [Ex ia Da] IIIC
Omologazioni IECEx (1)	IECEx TUR 20.0025X: Ex ia [ia Ga] IIC T4 ... T6 Gb
Omologazioni IECEx (2)	IECEx TUR 20.0025X: Ex ib IIC T4 ... T6 Gb
Omologazioni IECEx (3)	IECEx TUR 20.0025X: [Ex ia Da] IIIC
China Compulsory Certification	CCC n. 2021312304001130 (Ex ia, Ex ib)
Dati tecnici aggiuntivi	- - - - - - - - - - - - - - - - - - - -
– Corrente di scarica max. (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Corrente di scarica (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Livello di protezione filo-PG con 1 kV/μs C3 con sollecitazione I_max (U_p )	≤ 1000 V

Artikel 927284 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 927284 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

BCO MOD ML2 B

Modulo di protezione per corrente di fulmine in esecuzione stretta da 6 mm per BLITZDUCTORconnect con indicazione di funzionamento per la protezione di 2 fili singoli per l'equipotenzialità antifulmine e l'esecuzione di una messa a terra indiretta di conduttori schermati.

1 Produkt

Art.-Nr. 927010 BCO MOD ML2 B 180

GTIN 4013364410114, Zolltarifnr.: 85363010, Bruttogewicht: 39.00 g, VPE: 1.00 pz.

Abbildungen

Weitere Information

CAD-Daten

Modulo di protezione per corrente di fulmine
BLITZDUCTORconnect MOD ML2 B 180
modulo di protezione per corrente di fulmine innestabile
per la protezione di 2 fili singoli
per l'equipotenzialità antifulmine
e l'esecuzione di una messa a terra indiretta
di conduttori schermati
provato secondo EN/IEC 61643-21
coordinamento energetico secondo IEC 61643-22
Classe SPD tipo 1
Categoria d’impulso: C1, C2, C3, B2, D1
Indicazione di stato, dimensione 6 mm
Tensione massima continuativa: 180,0 V DC / 127,0 V AC
Corrente nominale con 80°C: 1,2 A
C2 corrente impulsiva nominale di scarica per filo (8/20): 5 kA
C2 corrente impulsiva nominale di scarica complessiva (8/20): 10 kA
D1 corrente impulsiva di fulmine (10/350 µs) per filo: 1,5 kA
D1 corrente impulsiva di fulmine (10/350 µs) complessiva: 3 kA
Modulo di sostituzione

Fabbricato: DEHN
Tipo: BCO MOD ML2 B 180
Art.: 927010
o similare.

Zertifikate

Technische Daten

Classe SPD	A
Tensione nominale (U_N )	180 V
Tensione massima continuativa DC (U_C )	180 V
D1 corrente impulsiva di fulmine (10/350 µs) per filo (I_imp )	1,5 kA
C2 corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	10 kA
Impedenza longitudinale per filo	0 Ohm
Omologazioni	UL 497B, CSA, ATEX, IECEx, CCC, SIL

Classe SPD	A
Categoria d'impulso	D1, C2, C3
Tensione nominale (U_N )	180 V
Tensione massima continuativa DC (U_C )	180 V
Tensione massima continuativa AC (U_C )	127 V
Corrente nominale (I_L )	1,2 A
D1 corrente impulsiva di fulmine (10/350 µs) complessiva (I_imp )	3 kA
D1 corrente impulsiva di fulmine (10/350 µs) per filo (I_imp )	1,5 kA
C2 corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	10 kA
C2 corrente impulsiva nominale di scarica (8/20 µs) per filo (I_n )	5 kA
Livello di protezione filo-filo con I_n C2 (U_P )	≤ 1100 V
Livello di protezione filo-PG con I_n C2 (U_P )	≤ 800 V
Livello di protezione filo-filo con 1 kV/µs C3 (U_P )	≤ 950 V
Livello di protezione filo-PG con 1 kV/µs C3 (U_P )	≤ 700 V
Impedenza longitudinale per filo	0 Ohm
Frequenza limite filo-filo con 100 Ohm (f_G )	150 MHz
Capacità filo-filo (C)	≤ 10 pF
Capacità filo-PG (C)	≤ 13 pF
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento/ guasto	verde/rosso
Grado di protezione (innestato)	IP 20
Innestabile in	elemento base BCO
Messa a terra tramite	elemento base BCO
Materiale involucro	poliamide PA 6.6
Colore	giallo
Norme di riferimento per le prove	IEC 61643-21 / EN 61643-21
Omologazioni	UL 497B, CSA, ATEX, IECEx, CCC, SIL
Omologazioni ATEX	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
Omologazioni IECEx	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
China Compulsory Certification	CCC No. 2021312304001192
Dati tecnici aggiuntivi	- - - - - - - - - - - - - - - - - - - -
– Corrente di scarica (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Livello di protezione filo-PG con 1 kV/μs C3 con sollecitazione I_max (U_p )	≤ 700 V

Artikel 927010 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 927010 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

BCO MOD ML2 BE

Modulo di protezione combinata in esecuzione stretta da 6 mm per BLITZDUCTORconnect con indicazione di funzionamento per la protezione di 2 fili singoli con potenziale di riferimento comune e di interfacce asimmetriche.

4 Produkte

Art.-Nr. 927022 BCO MOD ML2 BE 12

GTIN 4013364410121, Zolltarifnr.: 85363010, Bruttogewicht: 39.00 g, VPE: 1.00 pz.

Abbildungen

Weitere Information

CAD-Daten

Modulo di protezione combinata
BLITZDUCTORconnect MOD ML2 BE 12
modulo di protezione combinata innestabile
per la protezione di 2 fili singoli
con potenziale di riferimento comune
e di interfacce asimmetriche
provato secondo EN/IEC 61643-21
coordinamento energetico secondo IEC 61643-22
Classe SPD tipo 1 / P1
Categoria d’impulso: C1, C2, C3, B2, D1
Indicazione di stato, dimensione 6 mm
Tensione massima continuativa: 15,0 V DC / 10,6 V AC
Corrente nominale con 70°C: 0,75 A
C2 corrente impulsiva nominale di scarica per filo (8/20): 5 kA
C2 corrente impulsiva nominale di scarica complessiva (8/20): 10 kA
D1 corrente impulsiva di fulmine (10/350 µs) per filo: 1,5 kA
D1 corrente impulsiva di fulmine (10/350 µs) complessiva: 3 kA
Modulo di sostituzione

Fabbricato: DEHN
Tipo: BCO MOD ML2 BE 12
Art.: 927022
o similare.

Zertifikate

Technische Daten

Classe SPD	M
Tensione nominale (U_N )	12 V
Tensione massima continuativa DC (U_C )	15 V
Corrente nominale con 70 °C (I_L )	0,75 A
D1 corrente impulsiva di fulmine (10/350 µs) per filo (I_imp )	1,5 kA
C2 corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	10 kA
Impedenza longitudinale per filo	1 Ohm
Frequenza limite filo-filo (f_G )	1,4 MHz
Omologazioni	UL 497B, CSA, ATEX, IECEx, CCC, SIL

Classe SPD	M
Categoria d'impulso	D1, C1, C2, C3, B2
Tensione nominale (U_N )	12 V
Tensione massima continuativa DC (U_C )	15 V
Tensione massima continuativa AC (U_C )	10,6 V
Corrente nominale con 70 °C (I_L )	0,75 A
D1 corrente impulsiva di fulmine (10/350 µs) complessiva (I_imp )	3 kA
D1 corrente impulsiva di fulmine (10/350 µs) per filo (I_imp )	1,5 kA
C2 corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	10 kA
C2 corrente impulsiva nominale di scarica (8/20 µs) per filo (I_n )	5 kA
Livello di protezione filo-filo con I_n C2 (U_P )	≤ 48 V
Livello di protezione filo-PG con I_n C2 (U_P )	≤ 45 V
Livello di protezione filo-filo con I_n C1 (U_P )	≤ 48 V
Livello di protezione filo-PG con I_n C1 (U_P )	≤ 45 V
Livello di protezione filo-filo con 1 kV/µs C3 (U_P )	≤ 38 V
Livello di protezione filo-PG con 1 kV/µs C3 (U_P )	≤ 20 V
Impedenza longitudinale per filo	1 Ohm
Frequenza limite filo-filo (f_G )	1,4 MHz
Capacità filo-filo (C)	≤ 2,5 nF
Capacità filo-PG (C)	≤ 4 nF
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento/ guasto	verde/rosso
Grado di protezione (innestato)	IP 20
Innestabile in	elemento base BCO
Messa a terra tramite	elemento base BCO
Materiale involucro	poliamide PA 6.6
Colore	giallo
Norme di riferimento per le prove	IEC 61643-21 / EN 61643-21
Omologazioni	UL 497B, CSA, ATEX, IECEx, CCC, SIL
Omologazioni ATEX	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
Omologazioni IECEx	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
China Compulsory Certification	CCC No. 2021312304001192
Dati tecnici aggiuntivi	- - - - - - - - - - - - - - - - - - - -
– Corrente di scarica max. (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Corrente di scarica (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Livello di protezione filo-PG con 1 kV/μs C3 con sollecitazione I_max (U_p )	≤ 20 V

Artikel 927022 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 927022 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 927024 BCO MOD ML2 BE 24

GTIN 4013364410138, Zolltarifnr.: 85363010, Bruttogewicht: 39.27 g, VPE: 1.00 pz.

Abbildungen

Weitere Information

CAD-Daten

Modulo di protezione combinata
BLITZDUCTORconnect MOD ML2 BE 24
modulo di protezione combinata innestabile
per la protezione di 2 fili singoli
con potenziale di riferimento comune
e di interfacce asimmetriche
provato secondo EN/IEC 61643-21
coordinamento energetico secondo IEC 61643-22
Classe SPD tipo 1 / P1
Categoria d’impulso: C1, C2, C3, B2, D1
Indicazione di stato, dimensione 6 mm
Tensione massima continuativa: 33,0 V DC / 23,3 V AC
Corrente nominale con 70°C: 0,75 A
C2 corrente impulsiva nominale di scarica per filo (8/20): 5 kA
C2 corrente impulsiva nominale di scarica complessiva (8/20): 10 kA
D1 corrente impulsiva di fulmine (10/350 µs) per filo complessiva: 3 kA
Modulo di sostituzione

Fabbricato: DEHN
Tipo: BCO MOD ML2 BE 24
Art.: 927024
o similare.

Zertifikate

Technische Daten

Classe SPD	M
Tensione nominale (U_N )	24 V
Tensione massima continuativa DC (U_C )	33 V
Corrente nominale con 70 °C (I_L )	0,75 A
D1 corrente impulsiva di fulmine (10/350 µs) per filo (I_imp )	1,5 kA
C2 corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	10 kA
Impedenza longitudinale per filo	1 Ohm
Frequenza limite filo-filo (f_G )	3,4 MHz
Omologazioni	UL 497B, CSA, ATEX, IECEx, CCC, SIL

Classe SPD	M
Categoria d'impulso	D1, C1, C2, C3, B2
Tensione nominale (U_N )	24 V
Tensione massima continuativa DC (U_C )	33 V
Tensione massima continuativa AC (U_C )	23,3 V
Corrente nominale con 70 °C (I_L )	0,75 A
D1 corrente impulsiva di fulmine (10/350 µs) complessiva (I_imp )	3 kA
D1 corrente impulsiva di fulmine (10/350 µs) per filo (I_imp )	1,5 kA
C2 corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	10 kA
C2 corrente impulsiva nominale di scarica (8/20 µs) per filo (I_n )	5 kA
Livello di protezione filo-filo con I_n C2 (U_P )	≤ 90 V
Livello di protezione filo-PG con I_n C2 (U_P )	≤ 75 V
Livello di protezione filo-filo con I_n C1 (U_P )	≤ 90 V
Livello di protezione filo-PG con I_n C1 (U_P )	≤ 75 V
Livello di protezione filo-filo con 1 kV/µs C3 (U_P )	≤ 85 V
Livello di protezione filo-PG con 1 kV/µs C3 (U_P )	≤ 45 V
Impedenza longitudinale per filo	1 Ohm
Frequenza limite filo-filo (f_G )	3,4 MHz
Capacità filo-filo (C)	≤ 1 nF
Capacità filo-PG (C)	≤ 2 nF
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento/ guasto	verde/ rosso
Grado di protezione (innestato)	IP 20
Innestabile in	elemento base BCO
Messa a terra tramite	elemento base BCO
Materiale involucro	poliamide PA 6.6
Colore	giallo
Norme di riferimento per le prove	IEC 61643-21 / EN 61643-21
Omologazioni	UL 497B, CSA, ATEX, IECEx, CCC, SIL
Omologazioni ATEX	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
Omologazioni IECEx	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
China Compulsory Certification	CCC No. 2021312304001192
Dati tecnici aggiuntivi	- - - - - - - - - - - - - - - - - - - -
– Corrente di scarica max. (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Corrente di scarica (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Livello di protezione filo-PG con 1 kV/μs C3 con sollecitazione I_max (U_p )	≤ 45 V

Artikel 927024 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 927024 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 927025 BCO MOD ML2 BE 48

GTIN 4013364410145, Zolltarifnr.: 85363010, Bruttogewicht: 39.00 g, VPE: 1.00 pz.

Abbildungen

Weitere Information

CAD-Daten

Modulo di protezione combinata
BLITZDUCTORconnect MOD ML2 BE 48
modulo di protezione combinata innestabile
per la protezione di 2 fili singoli
con potenziale di riferimento comune
e di interfacce asimmetriche
provato secondo EN/IEC 61643-21
coordinamento energetico secondo IEC 61643-22
Classe SPD tipo 1 / P1
Categoria d’impulso: C1, C2, C3, B2, D1
Indicazione di stato, dimensione 6 mm
Tensione massima continuativa: 54,0 V DC / 38,1 V AC
Corrente nominale con 70°C: 0,75 A
C2 corrente impulsiva nominale di scarica per filo (8/20): 5 kA
C2 corrente impulsiva nominale di scarica complessiva (8/20): 10 kA
D1 corrente impulsiva di fulmine (10/350 µs) per filo: 1,5 kA
D1 corrente impulsiva di fulmine (10/350 µs) complessiva: 3 kA
Modulo di sostituzione

Fabbricato: DEHN
Tipo: BCO MOD ML2 BE 48
Art.: 927025
o similare.

Zertifikate

Technische Daten

Classe SPD	M
Tensione nominale (U_N )	48 V
Tensione massima continuativa DC (U_C )	54 V
Corrente nominale con 70 °C (I_L )	0,75 A
D1 corrente impulsiva di fulmine (10/350 µs) per filo (I_imp )	1,5 kA
C2 corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	10 kA
Impedenza longitudinale per filo	1 Ohm
Frequenza limite filo-filo (f_G )	5 MHz
Omologazioni	UL 497B, CSA, ATEX, IECEx, CCC, SIL

Classe SPD	M
Categoria d'impulso	D1, C1, C2, C3, B2
Tensione nominale (U_N )	48 V
Tensione massima continuativa DC (U_C )	54 V
Tensione massima continuativa AC (U_C )	38,1 V
Corrente nominale con 70 °C (I_L )	0,75 A
D1 corrente impulsiva di fulmine (10/350 µs) complessiva (I_imp )	3 kA
D1 corrente impulsiva di fulmine (10/350 µs) per filo (I_imp )	1,5 kA
C2 corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	10 kA
C2 corrente impulsiva nominale di scarica (8/20 µs) per filo (I_n )	5 kA
Livello di protezione filo-filo con I_n C2 (U_P )	≤ 140 V
Livello di protezione filo-PG con I_n C2 (U_P )	≤ 90 V
Livello di protezione filo-filo con I_n C1 (U_P )	≤ 140 V
Livello di protezione filo-PG con I_n C1 (U_P )	≤ 90 V
Livello di protezione filo-filo con 1 kV/µs C3 (U_P )	≤ 130 V
Livello di protezione filo-PG con 1 kV/µs C3 (U_P )	≤ 68 V
Impedenza longitudinale per filo	1 Ohm
Frequenza limite filo-filo (f_G )	5 MHz
Capacità filo-filo (C)	≤ 1 nF
Capacità filo-PG (C)	≤ 1,5 nF
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento/ guasto	verde/rosso
Grado di protezione (innestato)	IP 20
Innestabile in	elemento base BCO
Messa a terra tramite	elemento base BCO
Materiale involucro	poliamide PA 6.6
Colore	giallo
Norme di riferimento per le prove	IEC 61643-21 / EN 61643-21
Omologazioni	UL 497B, CSA, ATEX, IECEx, CCC, SIL
Omologazioni ATEX	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
Omologazioni IECEx	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
China Compulsory Certification	CCC No. 2021312304001192
Dati tecnici aggiuntivi	- - - - - - - - - - - - - - - - - - - -
– Corrente di scarica max. (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Corrente di scarica (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Livello di protezione filo-PG con 1 kV/μs C3 con sollecitazione I_max (U_p )	≤ 68 V

Artikel 927025 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 927025 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 927027 BCO MOD ML2 BE 180

GTIN 4013364468689, Zolltarifnr.: 85363010, Bruttogewicht: 39.00 g, VPE: 1.00 pz.

Abbildungen

Weitere Information

CAD-Daten

Modulo di protezione scaricatore combinato
BLITZDUCTORconnect MOD ML2 BE 180
modulo scaricatore combinato innestabile
per la protezione di 2 conduttori singoli
con potenziale di riferimento comune
e interfacce asimmetriche
collaudato secondo la norma EN/IEC 61643-21 ed
energeticamente coordinato secondo la norma IEC 61643-22
Classe SPD tipo 1 / P1
Categoria d’impulso: C1, C2, C3, B2, D1
Indicatore di stato, larghezza d’installazione 6 mm
Tensione massima continuativa: 180 V DC / 127 V AC
Corrente nominale a 70 °C: 0,5 A
C2 corrente impulsiva nominale di scarica per ciascun filo (8/20): 5 kA
C2 corrente impulsiva nominale di scarica complessiva (8/20): 10 kA
D1 corrente impulsiva di fulmine (10/350 µs) per ciascun filo: 1,5 kA
D1 corrente impulsiva di fulmine (10/350 µs) complessiva: 3 kA
Modulo sostituibile

Fabbricato: DEHN
Tipo: BCO MOD ML2 BE 180
Art.: 927027
o similare.

Zertifikate

Technische Daten

Classe SPD	M
Tensione nominale (U_N )	180 V
Tensione massima continuativa DC (U_C )	180 V
Corrente nominale con 70 °C (I_L )	0,5 A
D1 corrente impulsiva di fulmine (10/350 µs) per filo (I_imp )	1,5 kA
C2 corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	10 kA
Impedenza longitudinale per filo	1,8 Ohm
Frequenza limite filo-filo (f_G )	10 MHz
Omologazioni	UL 497B, SIL

Classe SPD	M
Categoria d'impulso	D1, C1, C2, C3, B2
Tensione nominale (U_N )	180 V
Tensione massima continuativa DC (U_C )	180 V
Tensione massima continuativa AC (U_C )	127 V
Corrente nominale con 70 °C (I_L )	0,5 A
Corrente nominale a 40 °C (I_L )	0,75 A
D1 corrente impulsiva di fulmine (10/350 µs) complessiva (I_imp )	3 kA
D1 corrente impulsiva di fulmine (10/350 µs) per filo (I_imp )	1,5 kA
C2 corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	10 kA
C2 corrente impulsiva nominale di scarica (8/20 µs) per filo (I_n )	5 kA
Livello di protezione filo-filo con I_n C2 (U_P )	≤ 630 V
Livello di protezione filo-PG con I_n C2 (U_P )	≤ 450 V
Livello di protezione filo-filo con I_n C1 (U_P )	≤ 630 V
Livello di protezione filo-PG con I_n C1 (U_P )	≤ 450 V
Livello di protezione filo-filo con 1 kV/µs C3 (U_P )	≤ 460 V
Livello di protezione filo-PG con 1 kV/µs C3 (U_P )	≤ 230 V
Impedenza longitudinale per filo	1,8 Ohm
Frequenza limite filo-filo (f_G )	10 MHz
Capacità filo-filo (C)	≤ 250
Capacità filo-PG (C)	≤ 450
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento/ guasto	verde/rosso
Grado di protezione (innestato)	IP 20
Innestabile in	elemento base BCO
Messa a terra tramite	elemento base BCO
Materiale involucro	poliamide PA 6.6
Colore	giallo
Norme di riferimento per le prove	IEC 61643-21 / EN 61643-21
Omologazioni	UL 497B, SIL
Dati tecnici aggiuntivi	- - - - - - - - - - - - - - - - - - - -
– Corrente di scarica max. (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Corrente di scarica (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Livello di protezione filo-PG con 1 kV/μs C3 con sollecitazione I_max (U_p )	≤ 230 V

Artikel 927027 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 927027 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

BCO MOD ML2 BD

Modulo di protezione combinata in esecuzione stretta da 6 mm per BLITZDUCTORconnect con indicazione di funzionamento per la protezione di 1 coppia di fili di interfacce simmetriche con protezione galvanica.

4 Produkte

Art.-Nr. 927042 BCO MOD ML2 BD 12

GTIN 4013364410152, Zolltarifnr.: 85363010, Bruttogewicht: 39.00 g, VPE: 1.00 pz.

Abbildungen

Weitere Information

CAD-Daten

Modulo di protezione combinata
BLITZDUCTORconnect MOD ML2 DB 12
modulo di protezione combinata innestabile
per la protezione di una coppia di fili
di interfacce simmetriche con separazione galvanica
provato secondo EN/IEC 61643-21
coordinamento energetico secondo IEC 61643-22
Classe SPD tipo 1 / P2
Categoria d’impulso: C1, C2, C3, B2, D1
Indicazione di stato, dimensione 6 mm
Tensione massima continuativa: 15,0 V DC / 10,6 V AC
Corrente nominale con 70°C: 0,75 A
C2 corrente impulsiva nominale di scarica per filo (8/20): 5 kA
C2 corrente impulsiva nominale di scarica complessiva (8/20): 10 kA
D1 corrente impulsiva di fulmine (10/350 µs) per filo: 1,5 kA
D1 corrente impulsiva di fulmine (10/350 µs) complessiva: 3 kA
Modulo di sostituzione

Fabbricato: DEHN
Tipo: BCO MOD ML2 BD 12
Art.: 927042
o similare.

Zertifikate

Technische Daten

Classe SPD	L
Tensione nominale (U_N )	12 V
Tensione massima continuativa DC (U_C )	15 V
Corrente nominale con 70 °C (I_L )	0,75 A
D1 corrente impulsiva di fulmine (10/350 µs) per filo (I_imp )	1,5 kA
C2 corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	10 kA
Impedenza longitudinale per filo	1 Ohm
Frequenza limite filo-filo (f_G )	2,6 MHz
Omologazioni	UL 497B, CSA, ATEX, IECEx, CCC, SIL

Classe SPD	L
Categoria d'impulso	D1, C1, C2, C3, B2
Tensione nominale (U_N )	12 V
Tensione massima continuativa DC (U_C )	15 V
Tensione massima continuativa AC (U_C )	10,6 V
Corrente nominale con 70 °C (I_L )	0,75 A
D1 corrente impulsiva di fulmine (10/350 µs) complessiva (I_imp )	3 kA
D1 corrente impulsiva di fulmine (10/350 µs) per filo (I_imp )	1,5 kA
C2 corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	10 kA
C2 corrente impulsiva nominale di scarica (8/20 µs) per filo (I_n )	5 kA
Livello di protezione filo-filo con I_n C2 (U_P )	≤ 32 V
Livello di protezione filo-PG con I_n C2 (U_P )	≤ 600 V
Livello di protezione filo-filo con I_n C1 (U_P )	≤ 32 V
Livello di protezione filo-PG con I_n C1 (U_P )	≤ 600 V
Livello di protezione filo-filo con 1 kV/µs C3 (U_P )	≤ 20 V
Livello di protezione filo-PG con 1 kV/µs C3 (U_P )	≤ 600 V
Impedenza longitudinale per filo	1 Ohm
Frequenza limite filo-filo (f_G )	2,6 MHz
Capacità filo-filo (C)	≤ 2,5 nF
Capacità filo-PG (C)	≤ 16 pF
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento/ guasto	verde/ rosso
Grado di protezione (innestato)	IP 20
Innestabile in	elemento base BCO
Messa a terra tramite	elemento base BCO
Materiale involucro	poliamide PA 6.6
Colore	giallo
Norme di riferimento per le prove	IEC 61643-21 / EN 61643-21
Omologazioni	UL 497B, CSA, ATEX, IECEx, CCC, SIL
Omologazioni ATEX	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
Omologazioni IECEx	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
China Compulsory Certification	CCC No. 2021312304001192
Dati tecnici aggiuntivi	- - - - - - - - - - - - - - - - - - - -
– Corrente di scarica max. (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Corrente di scarica (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Livello di protezione filo-PG con 1 kV/μs C3 con sollecitazione I_max (U_p )	≤ 600 V

Artikel 927042 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 927042 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 927044 BCO MOD ML2 BD 24

GTIN 4013364410169, Zolltarifnr.: 85363010, Bruttogewicht: 39.00 g, VPE: 1.00 pz.

Abbildungen

Weitere Information

CAD-Daten

Modulo di protezione combinata
BLITZDUCTORconnect MOD ML2 DB 24
modulo di protezione combinata innestabile
per la protezione di una coppia di fili
di interfacce simmetriche con separazione galvanica
provato secondo EN/IEC 61643-21
coordinamento energetico secondo IEC 61643-22
Classe SPD tipo 1 / P2
Categoria d’impulso: C1, C2, C3, B2, D1
Indicazione di stato, dimensione 6 mm
Tensione massima continuativa: 36,0 V DC / 25,4 V AC
Corrente nominale con 70°C: 0,75 A
C2 corrente impulsiva nominale di scarica per filo (8/20): 5 kA
C2 corrente impulsiva nominale di scarica complessiva (8/20): 10 kA
D1 corrente impulsiva di fulmine (10/350 µs) per filo: 1,5 kA
D1 corrente impulsiva di fulmine (10/350 µs) complessiva: 3 kA
Modulo di sostituzione

Fabbricato: DEHN
Tipo: BCO MOD ML2 BD 24
Art.: 927044
o similare.

Zertifikate

Technische Daten

Classe SPD	L
Tensione nominale (U_N )	24 V
Tensione massima continuativa DC (U_C )	36 V
Corrente nominale con 70 °C (I_L )	0,75 A
D1 corrente impulsiva di fulmine (10/350 µs) per filo (I_imp )	1,5 kA
C2 corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	10 kA
Impedenza longitudinale per filo	1 Ohm
Frequenza limite filo-filo (f_G )	5,8 MHz
Omologazioni	UL 497B, CSA, ATEX, IECEx, CCC, SIL

Classe SPD	L
Categoria d'impulso	D1, C1, C2, C3, B2
Tensione nominale (U_N )	24 V
Tensione massima continuativa DC (U_C )	36 V
Tensione massima continuativa AC (U_C )	25,4 V
Corrente nominale con 70 °C (I_L )	0,75 A
D1 corrente impulsiva di fulmine (10/350 µs) complessiva (I_imp )	3 kA
D1 corrente impulsiva di fulmine (10/350 µs) per filo (I_imp )	1,5 kA
C2 corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	10 kA
C2 corrente impulsiva nominale di scarica (8/20 µs) per filo (I_n )	5 kA
Livello di protezione filo-filo con I_n C2 (U_P )	≤ 57 V
Livello di protezione filo-PG con I_n C2 (U_P )	≤ 600 V
Livello di protezione filo-filo con I_n C1 (U_P )	≤ 57 V
Livello di protezione filo-PG con I_n C1 (U_P )	≤ 600 V
Livello di protezione filo-filo con 1 kV/µs C3 (U_P )	≤ 46 V
Livello di protezione filo-PG con 1 kV/µs C3 (U_P )	≤ 600 V
Impedenza longitudinale per filo	1 Ohm
Frequenza limite filo-filo (f_G )	5,8 MHz
Capacità filo-filo (C)	≤ 1,5 nF
Capacità filo-PG (C)	≤ 16 pF
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento/ guasto	verde/ rosso
Grado di protezione (innestato)	IP 20
Innestabile in	elemento base BCO
Messa a terra tramite	elemento base BCO
Materiale involucro	poliamide PA 6.6
Colore	giallo
Norme di riferimento per le prove	IEC 61643-21 / EN 61643-21
Omologazioni	UL 497B, CSA, ATEX, IECEx, CCC, SIL
Omologazioni ATEX	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
Omologazioni IECEx	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
China Compulsory Certification	CCC No. 2021312304001192
Dati tecnici aggiuntivi	- - - - - - - - - - - - - - - - - - - -
– Corrente di scarica max. (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Corrente di scarica (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Livello di protezione filo-PG con 1 kV/μs C3 con sollecitazione I_max (U_p )	≤ 600 V

Artikel 927044 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 927044 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 927045 BCO MOD ML2 BD 48

GTIN 4013364410176, Zolltarifnr.: 85363010, Bruttogewicht: 39.00 g, VPE: 1.00 pz.

Abbildungen

Weitere Information

CAD-Daten

Modulo di protezione combinata
BLITZDUCTORconnect MOD ML2 DB 48
modulo di protezione combinata innestabile
per la protezione di una coppia di fili
di interfacce simmetriche con separazione galvanica
provato secondo EN/IEC 61643-21
coordinamento energetico secondo IEC 61643-22
Classe SPD tipo 1 / P2
Categoria d’impulso: C1, C2, C3, B2, D1
Indicazione di stato, dimensione 6 mm
Tensione massima continuativa: 54,0 V DC / 38,1 V AC
Corrente nominale con 70°C: 0,75 A
C2 corrente impulsiva nominale di scarica per filo (8/20): 5 kA
C2 corrente impulsiva nominale di scarica complessiva (8/20): 10 kA
D1 corrente impulsiva di fulmine (10/350 µs) per filo: 1,5 kA
D1 corrente impulsiva di fulmine (10/350 µs) complessiva: 3 kA
Modulo di sostituzione

Fabbricato: DEHN
Tipo: BCO MOD ML2 BD 48
Art.: 927045
o similare.

Zertifikate

Technische Daten

Classe SPD	L
Tensione nominale (U_N )	48 V
Tensione massima continuativa DC (U_C )	56 V
Corrente nominale con 70 °C (I_L )	0,75 A
D1 corrente impulsiva di fulmine (10/350 µs) per filo (I_imp )	1,5 kA
C2 corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	10 kA
Impedenza longitudinale per filo	1 Ohm
Frequenza limite filo-filo (f_G )	7,2 MHz
Omologazioni	UL 497B, CSA, ATEX, IECEx, CCC, SIL

Classe SPD	L
Categoria d'impulso	D1, C1, C2, C3, B2
Tensione nominale (U_N )	48 V
Tensione massima continuativa DC (U_C )	56 V
Tensione massima continuativa AC (U_C )	38,1 V
Corrente nominale con 70 °C (I_L )	0,75 A
D1 corrente impulsiva di fulmine (10/350 µs) complessiva (I_imp )	3 kA
D1 corrente impulsiva di fulmine (10/350 µs) per filo (I_imp )	1,5 kA
C2 corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	10 kA
C2 corrente impulsiva nominale di scarica (8/20 µs) per filo (I_n )	5 kA
Livello di protezione filo-filo con I_n C2 (U_P )	≤ 90 V
Livello di protezione filo-PG con I_n C2 (U_P )	≤ 600 V
Livello di protezione filo-filo con I_n C1 (U_P )	≤ 90 V
Livello di protezione filo-PG con I_n C1 (U_P )	≤ 600 V
Livello di protezione filo-filo con 1 kV/µs C3 (U_P )	≤ 70 V
Livello di protezione filo-PG con 1 kV/µs C3 (U_P )	≤ 600 V
Impedenza longitudinale per filo	1 Ohm
Frequenza limite filo-filo (f_G )	7,2 MHz
Capacità filo-filo (C)	≤ 1 nF
Capacità filo-PG (C)	≤ 16 pF
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento/ guasto	verde/ rosso
Grado di protezione (innestato)	IP 20
Innestabile in	elemento base BCO
Messa a terra tramite	elemento base BCO
Materiale involucro	poliamide PA 6.6
Colore	giallo
Norme di riferimento per le prove	IEC 61643-21 / EN 61643-21
Omologazioni	UL 497B, CSA, ATEX, IECEx, CCC, SIL
Omologazioni ATEX	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
Omologazioni IECEx	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
China Compulsory Certification	CCC No. 2021312304001192
Dati tecnici aggiuntivi	- - - - - - - - - - - - - - - - - - - -
– Corrente di scarica max. (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Corrente di scarica (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Livello di protezione filo-PG con 1 kV/μs C3 con sollecitazione I_max (U_p )	≤ 600 V

Artikel 927045 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 927045 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 927047 BCO MOD ML2 BD 180

GTIN 4013364468672, Zolltarifnr.: 85363010, Bruttogewicht: 39.00 g, VPE: 1.00 pz.

Abbildungen

Weitere Information

CAD-Daten

Modulo di protezione scaricatore combinato
BLITZDUCTORconnect MOD ML2 BD 180
modulo scaricatore combinato innestabile
per la protezione di un conduttore doppio
di interfacce simmetriche con separazione galvanica
collaudato secondo la norma EN/IEC 61643-21 ed
energeticamente coordinato secondo la norma IEC 61643-22
Classe SPD tipo 1 / P2
Categoria d’impulso: C1, C2, C3, B2, D1
Indicatore di stato, larghezza d’installazione 6 mm
Tensione massima continuativa: 180 V DC / 127 V AC
Corrente nominale a 70 °C: 0,5 A
C2 corrente impulsiva nominale di scarica per ciascun filo (8/20): 5 kA
C2 corrente impulsiva nominale di scarica complessiva (8/20): 10 kA
D1 corrente impulsiva di fulmine (10/350 µs) per ciascun filo: 1,5 kA
D1 corrente impulsiva di fulmine (10/350 µs) complessiva: 3 kA
Modulo sostituibile

Fabbricato: DEHN
Tipo: BCO MOD ML2 BD 180
Art.: 927047
o similare.

Zertifikate

Technische Daten

Classe SPD	L
Tensione nominale (U_N )	180 V
Tensione massima continuativa DC (U_C )	180 V
Corrente nominale con 70 °C (I_L )	0,5 A
D1 corrente impulsiva di fulmine (10/350 µs) per filo (I_imp )	1,5 kA
C2 corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	10 kA
Impedenza longitudinale per filo	1,8 Ohm
Frequenza limite filo-filo (f_G )	10 MHz
Omologazioni	UL 497B, SIL

Classe SPD	L
Categoria d'impulso	D1, C1, C2, C3, B2
Tensione nominale (U_N )	180 V
Tensione massima continuativa DC (U_C )	180 V
Tensione massima continuativa AC (U_C )	127 V
Corrente nominale con 70 °C (I_L )	0,5 A
Corrente nominale a 40 °C (I_L )	0,75 A
D1 corrente impulsiva di fulmine (10/350 µs) complessiva (I_imp )	3 kA
D1 corrente impulsiva di fulmine (10/350 µs) per filo (I_imp )	1,5 kA
C2 corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	10 kA
C2 corrente impulsiva nominale di scarica (8/20 µs) per filo (I_n )	5 kA
Livello di protezione filo-filo con I_n C2 (U_P )	≤ 420 V
Livello di protezione filo-PG con I_n C2 (U_P )	≤ 800 V
Livello di protezione filo-filo con I_n C1 (U_P )	≤ 420 V
Livello di protezione filo-PG con I_n C1 (U_P )	≤ 800 V
Livello di protezione filo-filo con 1 kV/µs C3 (U_P )	≤ 240 V
Livello di protezione filo-PG con 1 kV/µs C3 (U_P )	≤ 700 V
Impedenza longitudinale per filo	1,8 Ohm
Frequenza limite filo-filo (f_G )	10 MHz
Capacità filo-filo (C)	≤ 450 pF
Capacità filo-PG (C)	≤ 20 pF
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento/ guasto	verde/ rosso
Grado di protezione (innestato)	IP 20
Innestabile in	elemento base BCO
Messa a terra tramite	elemento base BCO
Materiale involucro	poliamide PA 6.6
Colore	giallo
Norme di riferimento per le prove	IEC 61643-21 / EN 61643-21
Omologazioni	UL 497B, SIL
Dati tecnici aggiuntivi	- - - - - - - - - - - - - - - - - - - -
– Corrente di scarica max. (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Corrente di scarica (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Livello di protezione filo-PG con 1 kV/μs C3 con sollecitazione I_max (U_p )	≤ 700 V

Artikel 927047 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 927047 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

BCO MOD ML2 BE HF

Modulo di protezione combinata in esecuzione stretta da 6 mm per BLITZDUCTORconnect con indicazione di funzionamento per la protezione di 2 fili singoli di trasmissioni ad alta frequenza con potenziale di riferimento comune e di interfacce asimmetriche.

2 Produkte

Art.-Nr. 927070 BCO MOD ML2 BE HF 5

GTIN 4013364410183, Zolltarifnr.: 85363010, Bruttogewicht: 39.00 g, VPE: 1.00 pz.

Abbildungen

Weitere Information

CAD-Daten

Modulo di protezione combinata
BLITZDUCTORconnect MOD ML2 BE HF 5
modulo di protezione combinata innestabile
per la protezione di due fili singoli di trasmissioni
ad alta frequenza con potenziale di riferimento comune
e di interfacce asimmetriche
provato secondo EN/IEC 61643-21
coordinamento energetico secondo IEC 61643-22
Classe SPD tipo 1 / P1
Categoria d’impulso: C1, C2, C3, B2, D1
Indicazione di stato, dimensione 6 mm
Tensione massima continuativa: 8,5 V DC / 6,0 V AC
Corrente nominale con 70°C: 0,75 A
Frequenza limite 100 MHz
C2 corrente impulsiva nominale di scarica per filo (8/20): 5 kA
C2 corrente impulsiva nominale di scarica complessiva (8/20): 10 kA
D1 corrente impulsiva di fulmine (10/350 µs) per filo: 1,5 kA
D1 corrente impulsiva di fulmine (10/350 µs) complessiva: 3 kA
Modulo di sostituzione

Fabbricato: DEHN
Tipo: BCO MOD ML2 BE HF 5
Art.: 927070
o similare.

Zertifikate

Technische Daten

Classe SPD	M
Tensione nominale (U_N )	5 V
Tensione massima continuativa DC (U_C )	8,5 V
Corrente nominale con 70 °C (I_L )	0,75 A
D1 corrente impulsiva di fulmine (10/350 µs) per filo (I_imp )	1,5 kA
C2 corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	10 kA
Impedenza longitudinale per filo	1 Ohm
Omologazioni	UL 497B, CSA, ATEX, IECEx, CCC, SIL

Classe SPD	M
Categoria d'impulso	D1, C1, C2, C3, B2
Tensione nominale (U_N )	5 V
Tensione massima continuativa DC (U_C )	8,5 V
Tensione massima continuativa AC (U_C )	6,0 V
Corrente nominale con 70 °C (I_L )	0,75 A
D1 corrente impulsiva di fulmine (10/350 µs) complessiva (I_imp )	3 kA
D1 corrente impulsiva di fulmine (10/350 µs) per filo (I_imp )	1,5 kA
C2 corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	10 kA
C2 corrente impulsiva nominale di scarica (8/20 µs) per filo (I_n )	5 kA
Livello di protezione filo-filo con I_n C2 (U_P )	≤ 50 V
Livello di protezione filo-PG con I_n C2 (U_P )	≤ 70 V
Livello di protezione filo-filo con I_n C1 (U_P )	≤ 50 V
Livello di protezione filo-PG con I_n C1 (U_P )	≤ 70 V
Livello di protezione filo-filo con 1 kV/µs C3 (U_P )	≤ 15 V
Livello di protezione filo-PG con 1 kV/µs C3 (U_P )	≤ 15 V
Impedenza longitudinale per filo	1 Ohm
Frequenza limite filo-PG (f_G )	100 MHz
Capacità filo-filo (C)	≤ 20 pF
Capacità filo-PG (C)	≤ 23 pF
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento/ guasto	verde/ rosso
Grado di protezione (innestato)	IP 20
Innestabile in	elemento base BCO
Messa a terra tramite	elemento base BCO
Materiale involucro	poliamide PA 6.6
Colore	giallo
Norme di riferimento per le prove	IEC 61643-21 / EN 61643-21
Omologazioni	UL 497B, CSA, ATEX, IECEx, CCC, SIL
Omologazioni ATEX	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
Omologazioni IECEx	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
China Compulsory Certification	CCC No. 2021312304001192
Dati tecnici aggiuntivi	- - - - - - - - - - - - - - - - - - - -
– Corrente di scarica max. (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Corrente di scarica (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Livello di protezione filo-PG con 1 kV/μs C3 con sollecitazione I_max (U_p )	≤ 15 V

Artikel 927070 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 927070 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 927074 BCO MOD ML2 BE HF 24

GTIN 4013364468573, Zolltarifnr.: 85363010, Bruttogewicht: 39.00 g, VPE: 1.00 pz.

Abbildungen

Weitere Information

CAD-Daten

Scaricatore combinato modulo di protezione
BLITZDUCTORconnect MOD ML2 BE HF 24
modulo scaricatore combinato innestabile
per la protezione di 2 conduttori singoli
di trasmissioni ad alta frequenza con potenziale di riferimento comune
e interfacce asimmetriche
collaudato secondo la norma EN/IEC 61643-21 ed energeticamente
coordinato secondo la norma IEC 61643-22
Classe SPD tipo 1 / P1
Categoria d’impulso: C1, C2, C3, B2, D1
Indicatore di stato, larghezza d’installazione 6 mm
Tensione massima continuativa: 36 V DC / 25,4 V AC
Corrente nominale a 70 °C: 0,75 A
Frequenza limite 100 MHz
C2 corrente impulsiva nominale di scarica per ciascun filo (8/20): 5 kA
C2 corrente impulsiva nominale di scarica complessiva (8/20): 10 kA
D1 corrente impulsiva di fulmine (10/350 µs) per ciascun filo: 1,5 kA
D1 corrente impulsiva di fulmine (10/350 µs) complessiva: 3 kA
Modulo sostituibile

Fabbricato: DEHN
Tipo: BCO MOD ML2 BE HF 24
Art.: 927074
o similare.

Zertifikate

Technische Daten

Classe SPD	M
Tensione nominale (U_N )	24 V
Tensione massima continuativa DC (U_C )	36 V
Corrente nominale con 70 °C (I_L )	0,75 A
D1 corrente impulsiva di fulmine (10/350 µs) per filo (I_imp )	1,5 kA
C2 corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	10 kA
Impedenza longitudinale per filo	1 Ohm
Omologazioni	UL 497B, SIL

Classe SPD	M
Categoria d'impulso	D1, C1, C2, C3, B2
Tensione nominale (U_N )	24 V
Tensione massima continuativa DC (U_C )	36 V
Tensione massima continuativa AC (U_C )	25,4 V
Corrente nominale con 70 °C (I_L )	0,75 A
D1 corrente impulsiva di fulmine (10/350 µs) complessiva (I_imp )	3 kA
D1 corrente impulsiva di fulmine (10/350 µs) per filo (I_imp )	1,5 kA
C2 corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	10 kA
C2 corrente impulsiva nominale di scarica (8/20 µs) per filo (I_n )	5 kA
Livello di protezione filo-filo con I_n C2 (U_P )	≤ 100 V
Livello di protezione filo-PG con I_n C2 (U_P )	≤ 115 V
Livello di protezione filo-filo con I_n C1 (U_P )	≤ 100 V
Livello di protezione filo-PG con I_n C1 (U_P )	≤ 115 V
Livello di protezione filo-filo con 1 kV/µs C3 (U_P )	≤ 48 V
Livello di protezione filo-PG con 1 kV/µs C3 (U_P )	≤ 48 V
Impedenza longitudinale per filo	1 Ohm
Frequenza limite filo-PG (f_G )	100 MHz
Capacità filo-filo (C)	≤ 25 pF
Capacità filo-PG (C)	≤ 25 pF
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento/ guasto	verde/ rosso
Grado di protezione (innestato)	IP 20
Innestabile in	elemento base BCO
Messa a terra tramite	elemento base BCO
Materiale involucro	poliamide PA 6.6
Colore	giallo
Norme di riferimento per le prove	IEC 61643-21 / EN 61643-21
Omologazioni	UL 497B, SIL
Dati tecnici aggiuntivi	- - - - - - - - - - - - - - - - - - - -
– Corrente di scarica max. (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Corrente di scarica (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Livello di protezione filo-PG con 1 kV/μs C3 con sollecitazione I_max (U_p )	≤ 48 V

Artikel 927074 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 927074 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

BCO MOD ML2 BD HF

Modulo di protezione combinata in esecuzione stretta da 6 mm per BLITZDUCTORconnect con indicazione di funzionamento per la protezione di 1 coppia di fili di sistemi bus ad alta frequenza con separazione galvanica e di interfacce simmetriche.

2 Produkte

Art.-Nr. 927071 BCO MOD ML2 BD HF 5

GTIN 4013364410190, Zolltarifnr.: 85363010, Bruttogewicht: 39.00 g, VPE: 1.00 pz.

Abbildungen

Weitere Information

CAD-Daten

Modulo di protezione combinata
BLITZDUCTORconnect MOD ML2 DB HF 5
modulo di protezione combinata innestabile
per la protezione di 1 coppia di fili di sistemi bus
ad alta frequenza con separazione galvanica
e di interfacce simmetriche
provato secondo EN/IEC 61643-21
coordinamento energetico secondo IEC 61643-22
Classe SPD tipo 1 / P2
Categoria d’impulso: C1, C2, C3, B2, D1
Indicazione di stato, dimensione 6 mm
Tensione massima continuativa: 8,5 V DC / 6,0 V AC
Corrente nominale con 70°C: 0,75 A
Frequenza limite 100 MHz
C2 corrente impulsiva nominale di scarica per filo (8/20): 5 kA
C2 corrente impulsiva nominale di scarica complessiva (8/20): 10 kA
D1 corrente impulsiva di fulmine (10/350 µs) per filo: 1,5 kA
D1 corrente impulsiva di fulmine (10/350 µs) complessiva: 3 kA
Modulo di sostituzione

Fabbricato: DEHN
Tipo: BCO MOD ML2 BD HF 5
Art.: 927071
o similare.

Zertifikate

Technische Daten

Classe SPD	L
Tensione nominale (U_N )	5 V
Tensione massima continuativa DC (U_C )	8,5 V
Corrente nominale con 70 °C (I_L )	0,75 A
D1 corrente impulsiva di fulmine (10/350 µs) per filo (I_imp )	1,5 kA
C2 corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	10 kA
Impedenza longitudinale per filo	1 Ohm
Frequenza limite filo-filo (f_G )	100 MHz
Omologazioni	UL 497B, CSA, ATEX, IECEx, CCC, SIL

Classe SPD	L
Categoria d'impulso	D1, C1, C2, C3, B2
Tensione nominale (U_N )	5 V
Tensione massima continuativa DC (U_C )	8,5 V
Tensione massima continuativa AC (U_C )	6,0 V
Corrente nominale con 70 °C (I_L )	0,75 A
D1 corrente impulsiva di fulmine (10/350 µs) complessiva (I_imp )	3 kA
D1 corrente impulsiva di fulmine (10/350 µs) per filo (I_imp )	1,5 kA
C2 corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	10 kA
C2 corrente impulsiva nominale di scarica (8/20 µs) per filo (I_n )	5 kA
Livello di protezione filo-filo con I_n C2 (U_P )	≤ 42 V
Livello di protezione filo-PG con I_n C2 (U_P )	≤ 600 V
Livello di protezione filo-filo con I_n C1 (U_P )	≤ 42 V
Livello di protezione filo-PG con I_n C1 (U_P )	≤ 600 V
Livello di protezione filo-filo con 1 kV/µs C3 (U_P )	≤ 15 V
Livello di protezione filo-PG con 1 kV/µs C3 (U_P )	≤ 600 V
Impedenza longitudinale per filo	1 Ohm
Frequenza limite filo-filo (f_G )	100 MHz
Capacità filo-filo (C)	≤ 21 pF
Capacità filo-PG (C)	≤ 15 pF
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento/ guasto	verde/ rosso
Grado di protezione (innestato)	IP 20
Innestabile in	elemento base BCO
Messa a terra tramite	elemento base BCO
Materiale involucro	poliamide PA 6.6
Colore	giallo
Norme di riferimento per le prove	IEC 61643-21 / EN 61643-21
Omologazioni	UL 497B, CSA, ATEX, IECEx, CCC, SIL
Omologazioni ATEX	TÜV 20 ATEX 8527 X: II 3G Ex ec IIC T4 Gc
Omologazioni IECEx	IECEx TUR 20.0063X: Ex ec IIC T4 Gc
China Compulsory Certification	CCC No. 2021312304001192
Dati tecnici aggiuntivi	- - - - - - - - - - - - - - - - - - - -
– Corrente di scarica max. (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Corrente di scarica (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Livello di protezione filo-PG con 1 kV/μs C3 con sollecitazione I_max (U_p )	≤ 600 V

Artikel 927071 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 927071 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 927075 BCO MOD ML2 BD HF 24

GTIN 4013364468580, Zolltarifnr.: 85363010, Bruttogewicht: 39.00 g, VPE: 1.00 pz.

Abbildungen

Weitere Information

CAD-Daten

Scaricatore combinato modulo di protezione
BLITZDUCTORconnect MOD ML2 BD HF 24
modulo scaricatore combinato innestabile
per la protezione di 1 conduttore doppio di sistemi bus
e interfacce simmetriche ad alta frequenza
con separazione galvanica
collaudato secondo la norma EN/IEC 61643-21 ed energeticamente
coordinato secondo la norma IEC 61643-22
Classe SPD tipo 1 / P2
Categoria d’impulso: C1, C2, C3, B2, D1
Indicatore di stato, larghezza d’installazione 6 mm
Tensione massima continuativa: 36 V DC / 25,4 V AC
Corrente nominale a 70 °C: 0,75 A
Frequenza limite 100 MHz
C2 corrente impulsiva nominale di scarica per ciascun filo (8/20): 5 kA
C2 corrente impulsiva nominale di scarica complessiva (8/20): 10 kA
D1 corrente impulsiva di fulmine (10/350 µs) per ciascun filo: 1,5 kA
D1 corrente impulsiva di fulmine (10/350 µs) complessiva: 3 kA
Modulo sostituibile

Fabbricato: DEHN
Tipo: BCO MOD ML2 BD HF 24
Art.: 927075
o similare.

Zertifikate

Technische Daten

Classe SPD	L
Tensione nominale (U_N )	24 V
Tensione massima continuativa DC (U_C )	36 V
Corrente nominale con 70 °C (I_L )	0,75 A
D1 corrente impulsiva di fulmine (10/350 µs) per filo (I_imp )	1,5 kA
C2 corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	10 kA
Impedenza longitudinale per filo	1 Ohm
Frequenza limite filo-filo (f_G )	100 MHz
Omologazioni	UL 497B, SIL

Classe SPD	L
Categoria d'impulso	D1, C1, C2, C3, B2
Tensione nominale (U_N )	24 V
Tensione massima continuativa DC (U_C )	36 V
Tensione massima continuativa AC (U_C )	25,4 V
Corrente nominale con 70 °C (I_L )	0,75 A
D1 corrente impulsiva di fulmine (10/350 µs) complessiva (I_imp )	3 kA
D1 corrente impulsiva di fulmine (10/350 µs) per filo (I_imp )	1,5 kA
C2 corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	10 kA
C2 corrente impulsiva nominale di scarica (8/20 µs) per filo (I_n )	5 kA
Livello di protezione filo-filo con I_n C2 (U_P )	≤ 85 V
Livello di protezione filo-PG con I_n C2 (U_P )	≤ 650 V
Livello di protezione filo-filo con I_n C1 (U_P )	≤ 85 V
Livello di protezione filo-PG con I_n C1 (U_P )	≤ 650 V
Livello di protezione filo-filo con 1 kV/µs C3 (U_P )	≤ 48 V
Livello di protezione filo-PG con 1 kV/µs C3 (U_P )	≤ 600 V
Impedenza longitudinale per filo	1 Ohm
Frequenza limite filo-filo (f_G )	100 MHz
Capacità filo-filo (C)	≤ 25 pF
Capacità filo-PG (C)	≤ 15 pF
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento/ guasto	verde/ rosso
Grado di protezione (innestato)	IP 20
Innestabile in	elemento base BCO
Messa a terra tramite	elemento base BCO
Materiale involucro	poliamide PA 6.6
Colore	giallo
Norme di riferimento per le prove	IEC 61643-21 / EN 61643-21
Omologazioni	UL 497B, SIL
Dati tecnici aggiuntivi	- - - - - - - - - - - - - - - - - - - -
– Corrente di scarica max. (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Corrente di scarica (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Livello di protezione filo-PG con 1 kV/μs C3 con sollecitazione I_max (U_p )	≤ 600 V

Artikel 927075 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 927075 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

BCO MOD ML2 BPD

Scaricatore combinato modulo di protezione, larghezza di installazione 6 mm per BLITZDUCTORconnect con indicatore di stato per la protezione di 1 coppia di fili in sistemi a 24 V DC. Impiego adatto anche con polo negativo messo a terra. Le resistenze PTC integrate permettono un ripristino sicuro dell’SPD in seguito ad interferenza nel circuito dell’impianto con correnti di cortocircuito fino a 40 A.

1 Produkt

Art.-Nr. 927014 BCO MOD ML2 BPD 24

GTIN 4013364473010, Zolltarifnr.: 85363010, Bruttogewicht: 39.00 g, VPE: 1.00 pz.

Abbildungen

Weitere Information

CAD-Daten

Scaricatore combinato modulo di protezione BLITZDUCTORconnect MOD ML2 BPD 24
modulo scaricatore combinato innestabile per la protezione di
un conduttore doppio in sistemi a 24 V DC,
impiego adatto anche con polo negativo messo a terra,
con resistenze PTC integrate per
una protezione da sovracorrente fino a 40 A
collaudato secondo la norma EN/IEC 61643-21 ed energeticamente
coordinato secondo la norma IEC 61643-22
Classe SPD tipo 1 / P2
Categoria d’impulso: C1, C2, C3, B2, D1
Indicatore di stato, larghezza d’installazione 6 mm
Tensione massima continuativa: 33,0 V DC / 23,3 V AC
Corrente nominale a 70 °C: 0,1 A
C2 corrente impulsiva nominale di scarica per ciascun filo (8/20): 5 kA
C2 corrente impulsiva nominale di scarica complessiva (8/20): 10 kA
D1 corrente impulsiva di fulmine (10/350 µs) per ciascun filo: 1,5 kA
D1 corrente impulsiva di fulmine (10/350 µs) complessiva: 3 kA
Modulo sostituibile

Fabbricato: DEHN
Tipo: BCO MOD ML2 BPD 24
Art.: 927014
o similare.

Technische Daten

Classe SPD	L
Tensione nominale (U_N )	24 V
Tensione massima continuativa DC (U_C )	33 V
Corrente nominale con 70 °C (I_L )	0,1 A
D1 corrente impulsiva di fulmine (10/350 µs) per filo (I_imp )	1,5 kA
C2 corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	10 kA
Impedenza longitudinale per filo	10 Ohm
Frequenza limite filo-filo (f_G )	4,5 MHz
Omologazioni	UL 497B, SIL

Classe SPD	L
Categoria d'impulso	D1, C1, C2, C3, B2
Tensione nominale (U_N )	24 V
Tensione massima continuativa DC (U_C )	33 V
Tensione massima continuativa AC (U_C )	23,3 V
Corrente nominale con 70 °C (I_L )	0,1 A
D1 corrente impulsiva di fulmine (10/350 µs) complessiva (I_imp )	3 kA
D1 corrente impulsiva di fulmine (10/350 µs) per filo (I_imp )	1,5 kA
C2 corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	10 kA
C2 corrente impulsiva nominale di scarica (8/20 µs) per filo (I_n )	5 kA
Livello di protezione filo-filo con I_n C2 (U_P )	≤ 65 V
Livello di protezione filo-PG con I_n C2 (U_P )	≤ 650 V
Livello di protezione filo-filo con I_n C1 (U_P )	≤ 65 V
Livello di protezione filo-PG con I_n C1 (U_P )	≤ 650 V
Livello di protezione filo-filo con 1 kV/µs C3 (U_P )	≤ 44 V
Livello di protezione filo-PG con 1 kV/µs C3 (U_P )	≤ 600 V
Impedenza longitudinale per filo	10 Ohm
Frequenza limite filo-filo (f_G )	4,5 MHz
Capacità filo-filo (C)	≤ 1 nF
Capacità filo-PG (C)	≤ 15 pF
Temperatura d'esercizio (T_U )	-40 °C ... +70 °C
Indicazione di funzionamento/ guasto	verde/rosso
Grado di protezione (innestato)	IP 20
Innestabile in	Basetta BCO
Messa a terra tramite	Basetta BCO
Materiale involucro	poliamide PA 6.6
Colore	giallo
Norme di riferimento per le prove	IEC 61643-21 / EN 61643-21
Omologazioni	UL 497B, SIL
Dati tecnici aggiuntivi	- - - - - - - - - - - - - - - - - - - -
– Corrente di scarica max. (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Corrente di scarica (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Livello di protezione filo-PG con 1 kV/μs C3 con sollecitazione I_max (U_p )	≤ 600 V

Artikel 927014 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 927014 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

BCO MOD ML2 MVG 230

Limitatore di sovratensione-modulo di protezione con larghezza di installazione 6 mm per BLITZDUCTORconnect con indicatore di stato per la protezione di 2 conduttori di interfacce di segnale multifilari con separazione galvanica e tensione nominale di 230 V AC.
Soddisfa, tra l’altro, i requisiti per gli impianti di tecnologia di segnale nel settore ferroviario (conforme a DB RIL 819.0808).

1 Produkt

Art.-Nr. 927090 BCO MOD ML2 MVG 230

GTIN 4013364466531, Zolltarifnr.: 85363010, Bruttogewicht: 39.00 g, VPE: 1.00 pz.

Abbildungen

Weitere Information

CAD-Daten

Limitatore di sovratensione modulo di protezione
BLITZDUCTORconnect MOD ML2 MVG 230
modulo limitatore di sovratensione innestabile
per la protezione di 2 conduttori di
interfacce di segnale multifilari con tensione nominale di 230 V AC.
Collaudato secondo la norma EN/IEC 61643-21 ed energeticamente
coordinato secondo la norma IEC 61643-22
Classe SPD tipo 2 / P3
Categoria d’impulso: C1, C2, C3
Indicatore di stato, larghezza d’installazione 6 mm
Tensione massima continuativa: 320 V DC / 250 V AC
Corrente nominale a 80 °C: 3 A
C2 corrente impulsiva nominale di scarica per ciascun filo (8/20): 3 kA
C2 corrente impulsiva nominale di scarica complessiva (8/20): 6 kA
Modulo sostituibile
Conforme a DB RIL 819.0808

Fabbricato: DEHN
Tipo: BCO MOD ML2 MVG 230
Art.: 927090
o similare.

Zertifikate

Technische Daten

Classe SPD	V
Tensione nominale (U_N )	230 V
Corrente nominale con 80 °C (I_L )	3 A
C2 corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	6 kA
Impedenza longitudinale per filo	0 Ohm
Omologazioni	SIL

Classe SPD	V
Categoria d'impulso	C1, C2, C3
Tensione nominale (U_N )	230 V
Tensione massima continuativa DC filo-PG (U_C )	320 V
Tensione massima continuativa AC filo-PG (U_C )	250 V
Corrente nominale con 80 °C (I_L )	3 A
Corrente nominale a 80 °C (I_L )	6 A per 240 ms
Corrente impulsiva di fulmine (10/350 µs) complessiva	0,5 kA
Corrente impulsiva di fulmine (10/350 µs) per filo	0,25 kA
C2 corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	6 kA
C2 corrente impulsiva nominale di scarica (8/20 µs) per filo (I_n )	3 kA
Livello di protezione filo-PG con I_n C2 (U_P )	≤ 1100 V
Livello di protezione filo-PG con 1 kV/µs C3 (U_P )	≤ 1100 V
Impedenza longitudinale per filo	0 Ohm
Frequenza limite filo-PG con 100 Ohm (f_G )	200 MHz
Capacità filo-filo (C)	≤ 7,32 pF
Capacità filo-PG (C)	≤ 12 pF
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento/ guasto	verde / rosso
Grado di protezione (innestato)	IP 20
Innestabile in	Basetta BCO
Messa a terra tramite	Basetta BCO
Materiale involucro	poliamide PA 6.6
Colore	giallo
Norme di riferimento per le prove	IEC 61643-21 / EN 61643-21
Omologazioni	SIL

Artikel 927090 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 927090 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

BCO MOD ML2 BD EX 24

Modulo di protezione combinata in esecuzione stretta da 6 mm BLITZDUCTORconnect con indicazione di funzionamento per la protezione di 1 coppia di fili di circuiti di misura a sicurezza intrinseca e di sistemi bus. Adempie i requisiti secondo FISCO. Resistenza all'isolamento > 500 V filo-terra.

1 Produkt

Art.-Nr. 927084 BCO MOD ML2 BD EX 24

GTIN 4013364410206, Zolltarifnr.: 85363010, Bruttogewicht: 39.00 g, VPE: 1.00 pz.

Abbildungen

Weitere Information

CAD-Daten

Modulo di protezione combinata
BLITZDUCTORconnect MOD ML2 DB EX 24
modulo di protezione combinata innestabile
per la protezione di 1 coppia di fili
di interfacce simmetriche a sicurezza intrinseca con contatto a scambio simmetrico
provato secondo EN/IEC 61643-21
coordinamento energetico secondo IEC 61643-22
Classe SPD tipo 1 / P2
Categoria d’impulso: C1, C2, C3, B2, D1
Indicazione di stato, dimensione 6 mm
Tensione massima continuativa: 36,0 V DC / 25,4 V AC
Corrente nominale con 70°C: 0,75 A
Max. tensione in ingresso secondo EN 60079-11: 30 V
Max. tensione in ingresso secondo EN 60079-11: 0,5 A
C2 corrente impulsiva nominale di scarica per filo (8/20): 5 kA
C2 corrente impulsiva nominale di scarica complessiva (8/20): 10 kA
D1 corrente impulsiva di fulmine (10/350 µs) per filo: 1,5 kA
D1 corrente impulsiva di fulmine (10/350 µs) complessiva: 3 kA
Modulo di sostituzione

Fabbricato: DEHN
Tipo: BCO MOD ML2 BD EX 24
Art.: 927084
o similare.

Zertifikate

Technische Daten

Classe SPD	L
Tensione nominale (U_N )	24 V
Tensione massima continuativa DC (U_C )	36 V
Corrente nominale con 80 °C (I_L )	0,5 A
D1 corrente impulsiva di fulmine (10/350 µs) per filo (I_imp )	1,5 kA
C2 corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	10 kA
Impedenza longitudinale per filo	1 Ohm
Frequenza limite filo-filo (f_G )	3,5 MHz
Omologazioni	ATEX, IECEx, CCC, SIL

Classe SPD	L
Categoria d'impulso	D1, C1, C2, C3, B2
Tensione nominale (U_N )	24 V
Tensione massima continuativa DC (U_C )	36 V
Tensione massima continuativa AC (U_C )	25,4 V
Corrente nominale con 80 °C (I_L )	0,5 A
D1 corrente impulsiva di fulmine (10/350 µs) complessiva (I_imp )	3 kA
D1 corrente impulsiva di fulmine (10/350 µs) per filo (I_imp )	1,5 kA
C2 corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	10 kA
C2 corrente impulsiva nominale di scarica (8/20 µs) per filo (I_n )	5 kA
Livello di protezione filo-filo con I_n C2 (U_P )	≤ 65 V
Livello di protezione filo-PG con I_n C2 (U_P )	≤ 1100 V
Livello di protezione filo-filo con I_n C1 (U_P )	≤ 65 V
Livello di protezione filo-PG con I_n C1 (U_P )	≤ 1100 V
Livello di protezione filo-filo con 1 kV/µs C3 (U_P )	≤ 48 V
Livello di protezione filo-PG con 1 kV/µs C3 (U_P )	≤ 1000 V
Impedenza longitudinale per filo	1 Ohm
Frequenza limite filo-filo (f_G )	3,5 MHz
Capacità filo-filo (C)	≤ 2 nF
Capacità filo-PG (C)	≤ 15 pF
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento/ guasto	verde/ rosso
Grado di protezione (innestato)	IP 20
Innestabile in	elemento base Ex BCO
Messa a terra tramite	elemento base Ex BCO
Materiale involucro	poliamide PA 6.6
Colore	blu
Norme di riferimento per le prove	IEC 61643-21 / EN 61643-21
Omologazioni	ATEX, IECEx, CCC, SIL
Omologazioni ATEX (1)	TÜV 19 ATEX 8476 X: II (1)2 G Ex ia [ia Ga] IIC T4 ... T6 Gb
Omologazioni ATEX (2)	TÜV 19 ATEX 8476 X: II 2 G Ex ib IIC T4 ... T6 Gb
Omologazioni ATEX (3)	TÜV 19 ATEX 8476 X: II (1) D [Ex ia Da] IIIC
Omologazioni IECEx (1)	IECEx TUR 20.0025X: Ex ia [ia Ga] IIC T4 ... T6 Gb
Omologazioni IECEx (2)	IECEx TUR 20.0025X: Ex ib IIC T4 ... T6 Gb
Omologazioni IECEx (3)	IECEx TUR 20.0025X: [Ex ia Da] IIIC
China Compulsory Certification	CCC n. 2021312304001130 (Ex ia, Ex ib)
Dati tecnici aggiuntivi	- - - - - - - - - - - - - - - - - - - -
– Corrente di scarica max. (8/20 µs) [1/2 - PG], [1+2 - PG] (I_max )	20 kA
– Corrente di scarica (8/20 µs) [1/2 - PG], [1+2 - PG]	10 kA (10x)
– Livello di protezione filo-PG con 1 kV/μs C3 con sollecitazione I_max (U_p )	≤ 1000 V

Artikel 927084 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 927084 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

BLITZDUCTORconnect – modulare

Details

BCO ML2 B 180

Art.-Nr. 927210 BCO ML2 B 180

Sie müssen angemeldet sein um 9272XX_BCO ML2 XXX_gelb.stp herunterzuladen.

Sie müssen angemeldet sein um 9272XX_BCO ML2 XXX_gelb.igs herunterzuladen.

Sie müssen angemeldet sein um 9272XX_BCO ML2 XXX_gelb.jt herunterzuladen.

Sie müssen angemeldet sein um 9272XX_BCO ML2 XXX_gelb.dwg herunterzuladen.

Sie müssen angemeldet sein um 9272XX_BCO ML2 XXX_m_D_E.dxf herunterzuladen.

Sie müssen angemeldet sein um 9272XX_XD.ema herunterzuladen.

Sie müssen angemeldet sein um DEHN.927210.wspak herunterzuladen.

Artikel 927210 wurde zum Merkzettel hinzugefügt.

Artikel 927210 wurde zum Warenkorb hinzugefügt.

BCO ML2 BE

Art.-Nr. 927222 BCO ML2 BE 12

Sie müssen angemeldet sein um 9272XX_BCO ML2 XXX_gelb.stp herunterzuladen.

Sie müssen angemeldet sein um 9272XX_BCO ML2 XXX_gelb.igs herunterzuladen.

Sie müssen angemeldet sein um 9272XX_BCO ML2 XXX_gelb.jt herunterzuladen.

Sie müssen angemeldet sein um 9272XX_BCO ML2 XXX_gelb.dwg herunterzuladen.

Sie müssen angemeldet sein um 9272XX_BCO ML2 XXX_m_D_E.dxf herunterzuladen.

Sie müssen angemeldet sein um 927224_eplan.zip herunterzuladen.

Sie müssen angemeldet sein um DEHN.927222.wspak herunterzuladen.

Artikel 927222 wurde zum Merkzettel hinzugefügt.

Artikel 927222 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 927224 BCO ML2 BE 24

Sie müssen angemeldet sein um 9272XX_BCO ML2 XXX_gelb.stp herunterzuladen.

Sie müssen angemeldet sein um 9272XX_BCO ML2 XXX_gelb.igs herunterzuladen.

Sie müssen angemeldet sein um 9272XX_BCO ML2 XXX_gelb.jt herunterzuladen.

Sie müssen angemeldet sein um 9272XX_BCO ML2 XXX_gelb.dwg herunterzuladen.

Sie müssen angemeldet sein um 9272XX_BCO ML2 XXX_m_D_E.dxf herunterzuladen.

Sie müssen angemeldet sein um 927224_eplan.zip herunterzuladen.

Sie müssen angemeldet sein um 927224.ema herunterzuladen.

Artikel 927224 wurde zum Merkzettel hinzugefügt.

Artikel 927224 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 927225 BCO ML2 BE 48

Sie müssen angemeldet sein um 9272XX_BCO ML2 XXX_gelb.stp herunterzuladen.

Sie müssen angemeldet sein um 9272XX_BCO ML2 XXX_gelb.igs herunterzuladen.

Sie müssen angemeldet sein um 9272XX_BCO ML2 XXX_gelb.jt herunterzuladen.

Sie müssen angemeldet sein um 9272XX_BCO ML2 XXX_gelb.dwg herunterzuladen.

Sie müssen angemeldet sein um 9272XX_BCO ML2 XXX_m_D_E.dxf herunterzuladen.

Sie müssen angemeldet sein um 927224_eplan.zip herunterzuladen.

Sie müssen angemeldet sein um DEHN.927225.wspak herunterzuladen.

Artikel 927225 wurde zum Merkzettel hinzugefügt.

Artikel 927225 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 927227 BCO ML2 BE 180

Sie müssen angemeldet sein um 9272XX_BCO ML2 XXX_gelb.stp herunterzuladen.

Sie müssen angemeldet sein um 9272XX_BCO ML2 XXX_gelb.igs herunterzuladen.

Sie müssen angemeldet sein um 9272XX_BCO ML2 XXX_gelb.jt herunterzuladen.

Sie müssen angemeldet sein um 9272XX_BCO ML2 XXX_gelb.dwg herunterzuladen.

Sie müssen angemeldet sein um 9272XX_BCO ML2 XXX_m_D_E.dxf herunterzuladen.

Sie müssen angemeldet sein um DEHN.927227.edz herunterzuladen.

Artikel 927227 wurde zum Merkzettel hinzugefügt.

Artikel 927227 wurde zum Warenkorb hinzugefügt.

BCO ML2 BD

Art.-Nr. 927242 BCO ML2 BD 12

Sie müssen angemeldet sein um 9272XX_BCO ML2 XXX_gelb.stp herunterzuladen.

Sie müssen angemeldet sein um 9272XX_BCO ML2 XXX_gelb.igs herunterzuladen.

Sie müssen angemeldet sein um 9272XX_BCO ML2 XXX_gelb.jt herunterzuladen.

Sie müssen angemeldet sein um 9272XX_BCO ML2 XXX_gelb.dwg herunterzuladen.

Sie müssen angemeldet sein um 9272XX_BCO ML2 XXX_m_D_E.dxf herunterzuladen.

Sie müssen angemeldet sein um 927244_eplan.zip herunterzuladen.

Sie müssen angemeldet sein um DEHN.927242.wspak herunterzuladen.

Artikel 927242 wurde zum Merkzettel hinzugefügt.

Artikel 927242 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 927244 BCO ML2 BD 24

Sie müssen angemeldet sein um 9272XX_BCO ML2 XXX_gelb.stp herunterzuladen.

Sie müssen angemeldet sein um 9272XX_BCO ML2 XXX_gelb.igs herunterzuladen.

Sie müssen angemeldet sein um 9272XX_BCO ML2 XXX_gelb.jt herunterzuladen.

Sie müssen angemeldet sein um 9272XX_BCO ML2 XXX_gelb.dwg herunterzuladen.

Sie müssen angemeldet sein um 9272XX_BCO ML2 XXX_m_D_E.dxf herunterzuladen.

Sie müssen angemeldet sein um 927244_eplan.zip herunterzuladen.

Sie müssen angemeldet sein um DEHN.927244.wspak herunterzuladen.

Artikel 927244 wurde zum Merkzettel hinzugefügt.

Artikel 927244 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 927245 BCO ML2 BD 48

Sie müssen angemeldet sein um 9272XX_BCO ML2 XXX_gelb.stp herunterzuladen.

Sie müssen angemeldet sein um 9272XX_BCO ML2 XXX_gelb.igs herunterzuladen.

Sie müssen angemeldet sein um 9272XX_BCO ML2 XXX_gelb.jt herunterzuladen.

Sie müssen angemeldet sein um 9272XX_BCO ML2 XXX_gelb.dwg herunterzuladen.

Sie müssen angemeldet sein um 9272XX_BCO ML2 XXX_m_D_E.dxf herunterzuladen.
