Rivelatore di tensione PHE III

Rivelazione sicura dell'assenza tensione

rivelazione sicura dell'indicazione
facile utilizzo
trasporto economico ed ingombro ridotto

Details

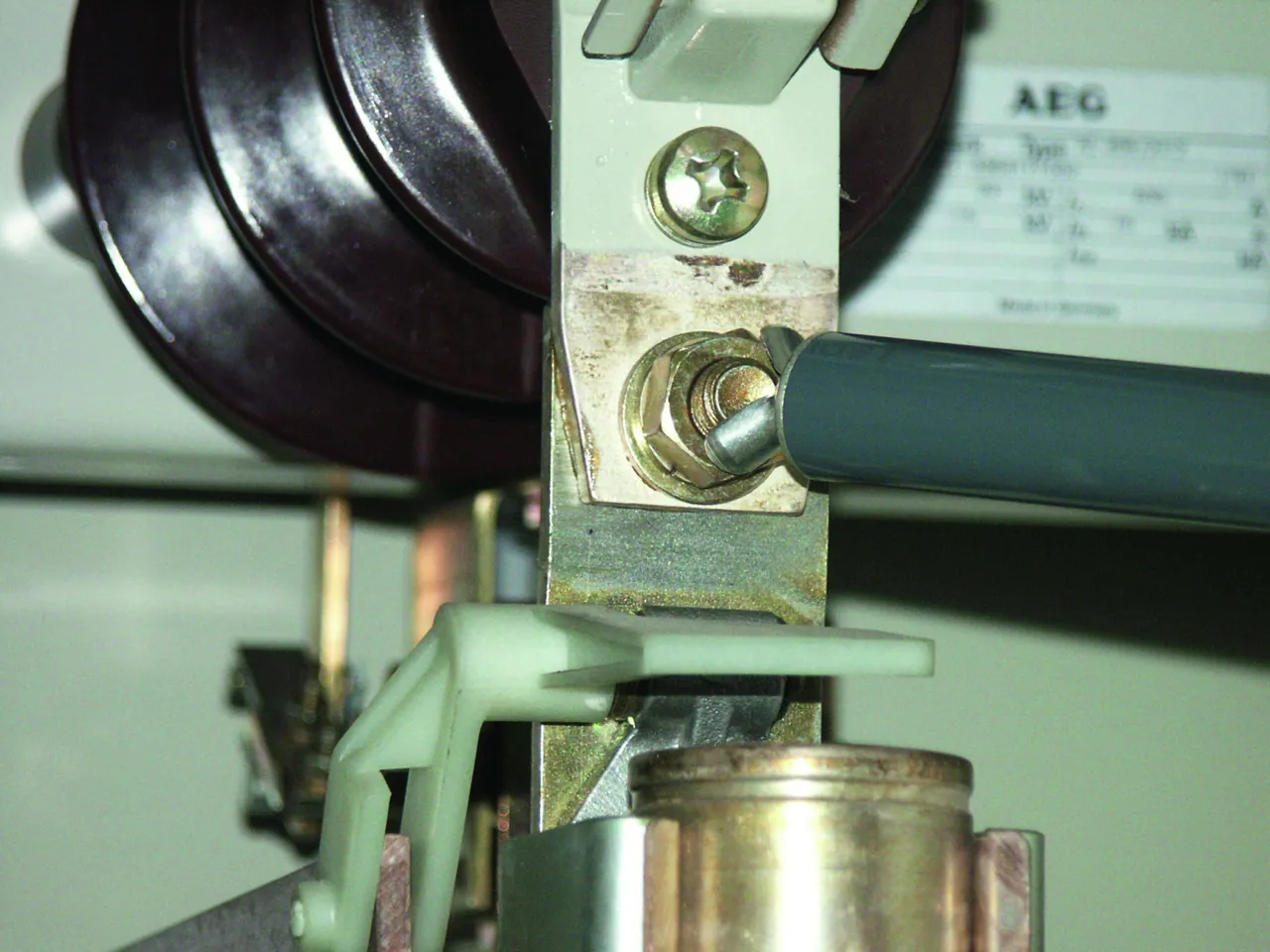

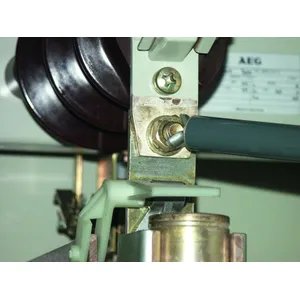

lorem ipsum — Prova con elettrodo a "V" avvitato.

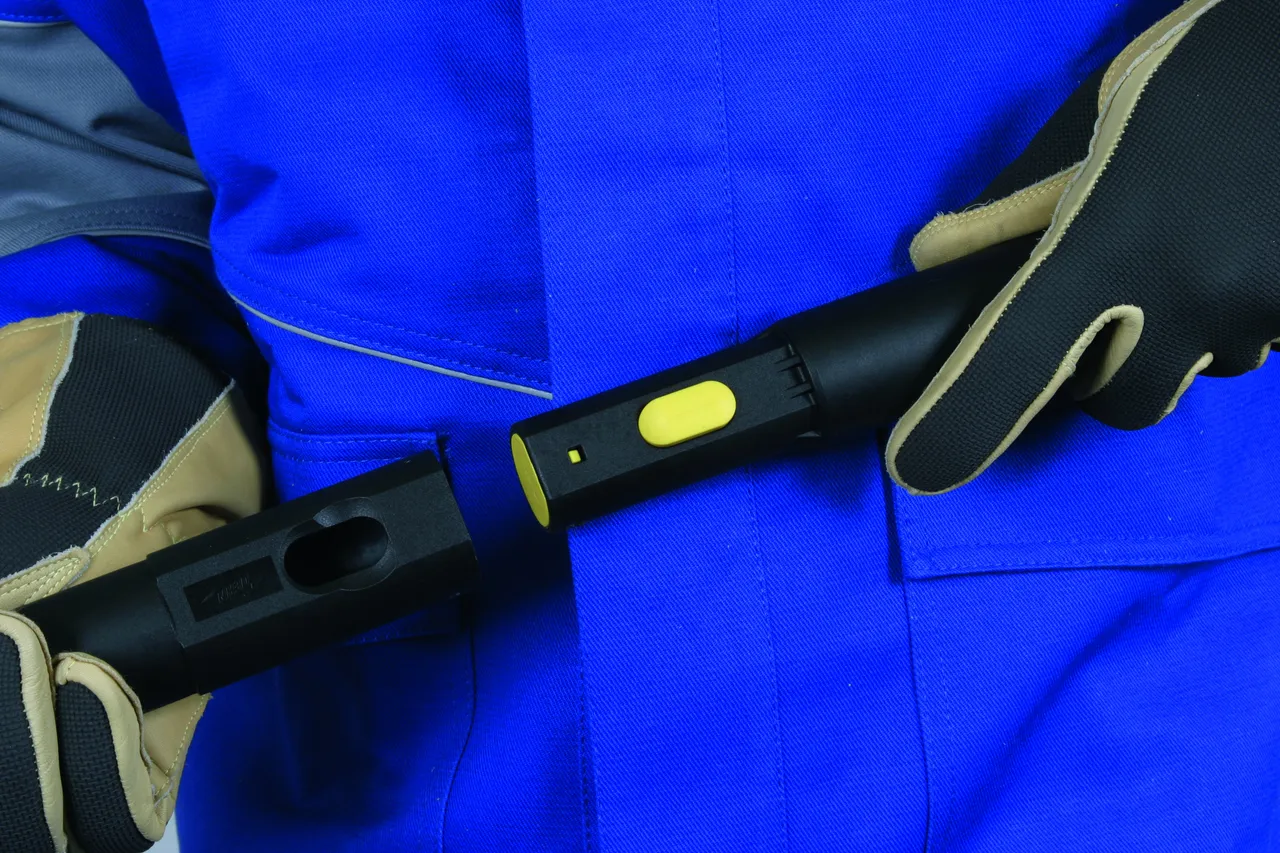

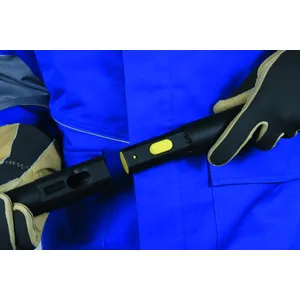

Innesto della prolunga del fioretto di manovra HV STK e del fioretto isolante IS PHE STK.

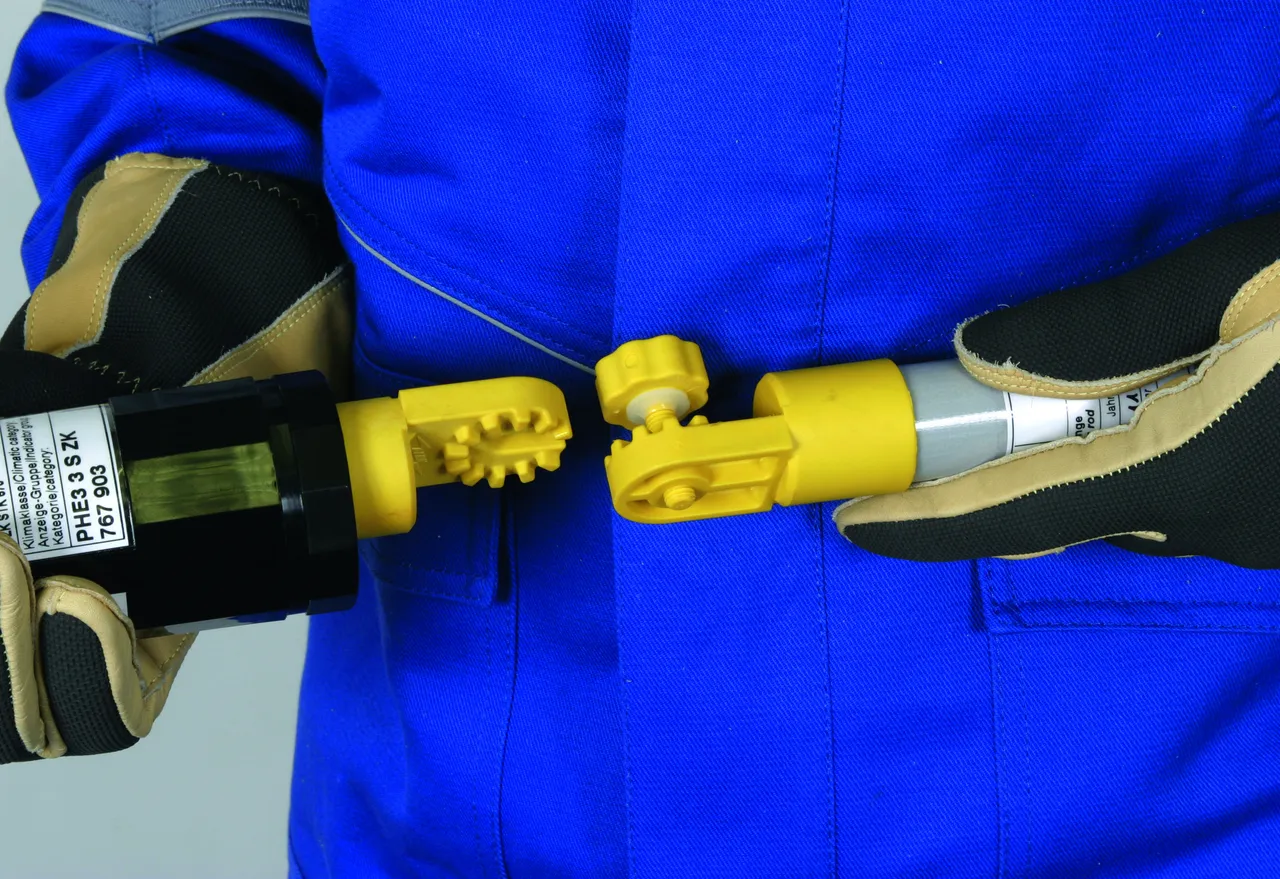

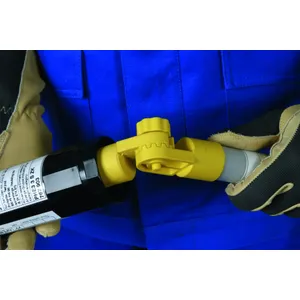

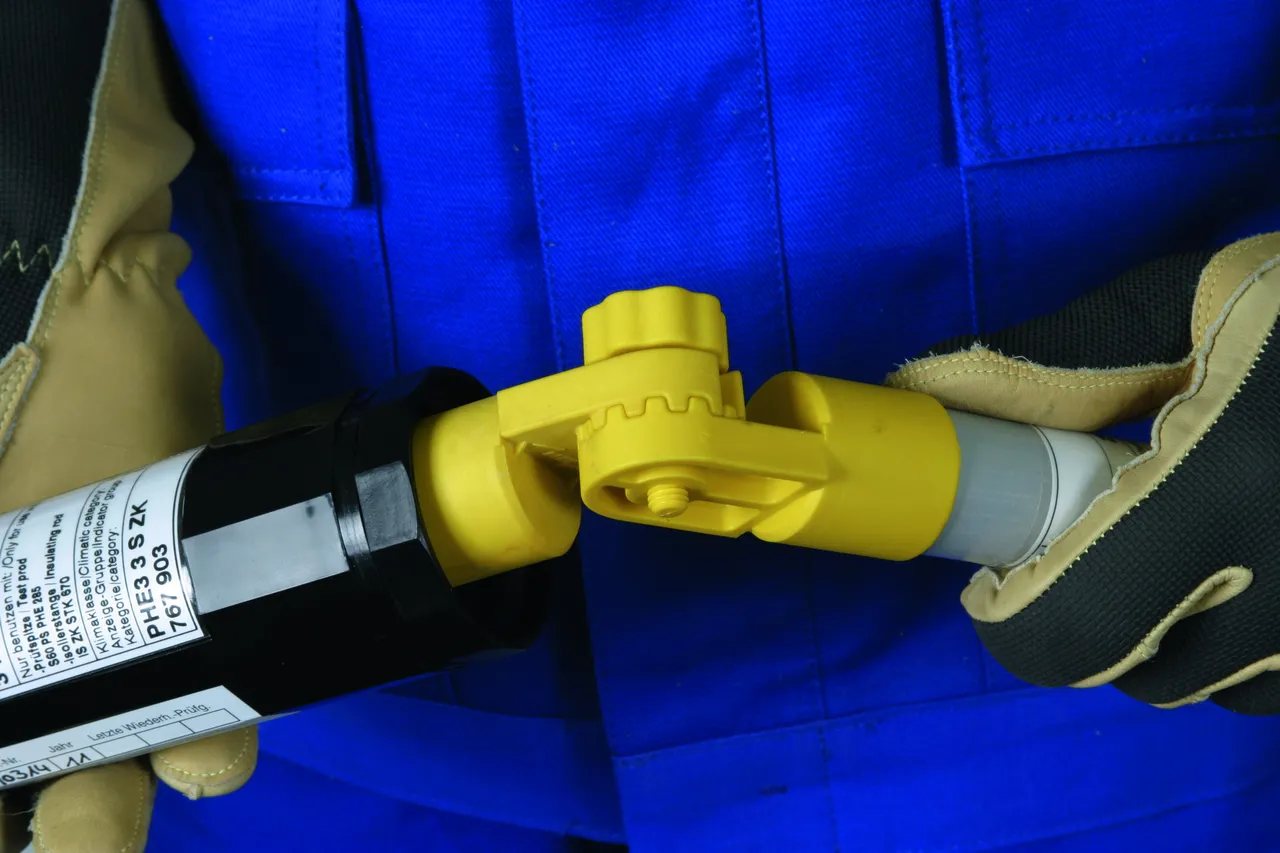

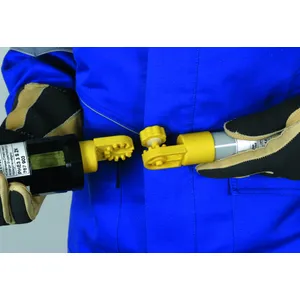

Snodo a scatti universale per l'angolazione del rivelatore di tensione.

Tensione nominale fino a 30 kV / 50 Hz, filetto M12

Categoria "S" per impianti di commutazione e linee aeree.

5 Produkte

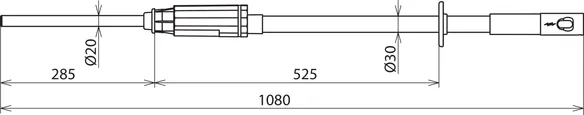

Art.-Nr. 767703 PHE3 3 S

GTIN 4013364070899, Zolltarifnr. (EU): 90303370, Bruttogewicht: 1.71 kg, VPE: 1.00 pz.

Abbildungen

PDF öffnen

Weitere Information

Zertifikate

Technische Daten

Tensione nominale (U_N )	3 kV
Lunghezza totale (l_G )	1080 mm
Immersione (I_O )	285 mm

Tensione nominale (U_N )	3 kV
Tipo di tensione	AC
Categoria	S 60
Lunghezza totale (l_G )	1080 mm
Immersione (I_O )	285 mm
Norma	EN/IEC 61243-1 (CEI 11-45, DIN VDE 0682-411)
Campo di temperatura	–25 °C ... +55 °C, classe di clima N
Tipo di costruzione	composto
Utilizzabile durante	_
Luogo d'impiego	impianti all'interno e all'esterno
Applicazione	impianti di commutazione e linee aeree
Esecuzione	unipolare
Indicazione	acustica e ottica
Dispositivo di auto-verifica	si
Materiale elettrodo di prova	lega Cu/gal Sn
Materiale puntale di prova	tubo in resina epossidica rinforzato con fibre di vetro
Materiale indicatore	materiale plastico, completamente isolato
Materiale fioretto isolante	tubo in resina epossidica rinforzato con fibre di vetro

Artikel 767703 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 767703 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 767706 PHE3 6 S

GTIN 4013364070837, Zolltarifnr. (EU): 90303370, Bruttogewicht: 1.71 kg, VPE: 1.00 pz.

Abbildungen

PDF öffnen

Weitere Information

Zertifikate

Technische Daten

Tensione nominale (U_N )	6 kV
Lunghezza totale (l_G )	1080 mm
Immersione (I_O )	285 mm

Tensione nominale (U_N )	6 kV
Tipo di tensione	AC
Categoria	S 60
Lunghezza totale (l_G )	1080 mm
Immersione (I_O )	285 mm
Norma	EN/IEC 61243-1 (CEI 11-45, DIN VDE 0682-411)
Campo di temperatura	–25 °C ... +55 °C, classe di clima N
Tipo di costruzione	composto
Utilizzabile durante	_
Luogo d'impiego	impianti all'interno e all'esterno
Applicazione	impianti di commutazione e linee aeree
Esecuzione	unipolare
Indicazione	acustica e ottica
Dispositivo di auto-verifica	si
Materiale elettrodo di prova	lega Cu/gal Sn
Materiale puntale di prova	tubo in resina epossidica rinforzato con fibre di vetro
Materiale indicatore	materiale plastico, completamente isolato
Materiale fioretto isolante	tubo in resina epossidica rinforzato con fibre di vetro

Artikel 767706 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 767706 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 767710 PHE3 10 S

GTIN 4013364070851, Zolltarifnr. (EU): 90303370, Bruttogewicht: 1.71 kg, VPE: 1.00 pz.

Abbildungen

PDF öffnen

Weitere Information

Zertifikate

Technische Daten

Tensione nominale (U_N )	10 kV
Lunghezza totale (l_G )	1080 mm
Immersione (I_O )	285 mm

Tensione nominale (U_N )	10 kV
Tipo di tensione	AC
Categoria	S 60
Lunghezza totale (l_G )	1080 mm
Immersione (I_O )	285 mm
Norma	EN/IEC 61243-1 (CEI 11-45, DIN VDE 0682-411)
Campo di temperatura	–25 °C ... +55 °C, classe di clima N
Tipo di costruzione	composto
Utilizzabile durante	_
Luogo d'impiego	impinati all'interno e all'esetrno
Applicazione	impianti di commutazione e linee aeree
Esecuzione	unipolare
Indicazione	acustica eottica
Dispositivo di auto-verifica	si
Materiale elettrodo di prova	lega Cu/gal Sn
Materiale puntale di prova	tubo in resina epossidica rinforzato con fibre di vetro
Materiale indicatore	materiale plastico, completamente isolato
Materiale fioretto isolante	tubo in resina epossidica rinforzato con fibre di vetro

Artikel 767710 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 767710 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 767720 PHE3 20 S

GTIN 4013364070844, Zolltarifnr. (EU): 90303370, Bruttogewicht: 1.89 kg, VPE: 1.00 pz.

Abbildungen

PDF öffnen

Weitere Information

Zertifikate

Technische Daten

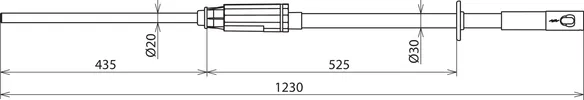

Tensione nominale (U_N )	20 kV
Lunghezza totale (l_G )	1230 mm
Immersione (I_O )	435 mm

Tensione nominale (U_N )	20 kV
Tipo di tensione	AC
Categoria	S 61
Lunghezza totale (l_G )	1230 mm
Immersione (I_O )	435 mm
Norma	EN/IEC 61243-1 (CEI 11-45, DIN VDE 0682-411)
Campo di temperatura	–25 °C ... +55 °C, classe di clima N
Tipo di costruzione	composto
Utilizzabile durante	_
Luogo d'impiego	impianti all'interno e all'esterno
Applicazione	impianti di commutazione e linee aeree
Esecuzione	unipolare
Indicazione	acustica e ottica
Dispositivo di auto-verifica	si
Materiale elettrodo di prova	lega Cu/gal Sn
Materiale puntale di prova	tubo in resina epossidica rinforzato con fibre di vetro
Materiale indicatore	materiale plastico, completamente isolato
Materiale fioretto isolante	tubo in resina epossidica rinforzato con fibre di vetro

Artikel 767720 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 767720 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 767730 PHE3 30 S

GTIN 4013364070813, Zolltarifnr. (EU): 90303370, Bruttogewicht: 1.83 kg, VPE: 1.00 pz.

Abbildungen

PDF öffnen

Weitere Information

Zertifikate

Technische Daten

Tensione nominale (U_N )	30 kV
Lunghezza totale (l_G )	1415 mm
Immersione (I_O )	620 mm

Tensione nominale (U_N )	30 kV
Tipo di tensione	AC
Categoria	S 62
Lunghezza totale (l_G )	1415 mm
Immersione (I_O )	620 mm
Norma	EN/IEC 61243-1 (CEI 11-45, DIN VDE 0682-411)
Campo di temperatura	–25 °C ... +55 °C, classe di clima N
Tipo di costruzione	composto
Utilizzabile durante	_
Luogo d'impiego	impianti all'interno e all'esterno
Applicazione	impianti di commutazione e linee aeree
Esecuzione	unipolare
Indicazione	acustica e ottica
Dispositivo di auto-verifica	si
Materiale elettrodo di prova	lega Cu/gal Sn
Materiale puntale di prova	tubo in resina epossidica rinforzato con fibre di vetro
Materiale indicatore	materiale plastico, completamente isolato
Materiale fioretto isolante	tubo in resina epossidica rinforzato con fibre di vetro

Artikel 767730 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 767730 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Campo di tensione nominale fino a 30 kV / 50 Hz, filetto M12

Categoria "S" per impianti di commutazione e linee aeree.

3 Produkte

Art.-Nr. 767711 PHE3 3 10 S

GTIN 4013364070820, Zolltarifnr. (EU): 90303370, Bruttogewicht: 1.86 kg, VPE: 1.00 pz.

Abbildungen

PDF öffnen

Weitere Information

Zertifikate

Technische Daten

Tensione nominale (U_N )	3 ... 10 kV
Lunghezza totale (l_G )	1415 mm
Immersione (I_O )	620 mm

Tensione nominale (U_N )	3 ... 10 kV
Tipo di tensione	AC
Categoria	S 62
Lunghezza totale (l_G )	1415 mm
Immersione (I_O )	620 mm
Norma	EN/IEC 61243-1 (CEI 11-45, DIN VDE 0682-411)
Campo di temperatura	–25 °C ... +55 °C, classe di clima N
Tipo di costruzione	composto
Utilizzabile durante	_
Luogo d'impiego	impianti all'interno e all'esterno
Applicazione	impianti di commutazione e linee aeree
Esecuzione	unipolare
Indicazione	acustica e ottica
Dispositivo di auto-verifica	si
Materiale elettrodo di prova	lega Cu/gal Sn
Materiale puntale di prova	tubo in resina epossidica rinforzato con fibre di vetro
Materiale indicatore	materiale plastico, completamente isolato
Materiale fioretto isolante	tubo in resina epossidica rinforzato con fibre di vetro

Artikel 767711 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 767711 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

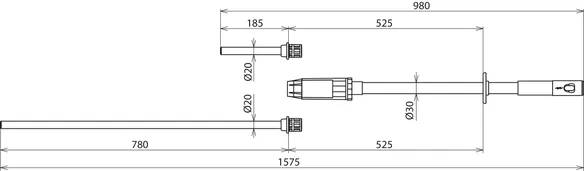

Art.-Nr. 767721 PHE3 6 20 S

GTIN 4013364070868, Zolltarifnr. (EU): 90303370, Bruttogewicht: 1.93 kg, VPE: 1.00 pz.

Abbildungen

PDF öffnen

Weitere Information

Zertifikate

Technische Daten

Tensione nominale (U_N )	6 ... 20 kV
Lunghezza totale (l_G )	1575 mm
Immersione (I_O )	780 mm

Tensione nominale (U_N )	6 ... 20 kV
Tipo di tensione	AC
Categoria	S 63
Lunghezza totale (l_G )	1575 mm
Immersione (I_O )	780 mm
Norma	EN/IEC 61243-1 (CEI 11-45, DIN VDE 0682-411)
Campo di temperatura	–25 °C ... +55 °C, classe di clima N
Tipo di costruzione	composto
Utilizzabile durante	_
Luogo d'impiego	impianti all'interno e all'esterno
Applicazione	impianti di commutazione e linee aeree
Esecuzione	unipolare
Indicazione	acustica e ottica
Dispositivo di auto-verifica	si
Materiale elettrodo di prova	ottica ed acustica
Materiale puntale di prova	tubo in resina epossidica rinforzato con fibre di vetro
Materiale indicatore	materiale plastico, completamente isolato
Materiale fioretto isolante	tubo in resina epossidica rinforzato con fibre di vetro

Artikel 767721 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 767721 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 767731 PHE3 10 30 S

GTIN 4013364070875, Zolltarifnr. (EU): 90303370, Bruttogewicht: 1.99 kg, VPE: 1.00 pz.

Abbildungen

PDF öffnen

Weitere Information

Zertifikate

Technische Daten

Tensione nominale (U_N )	10 ... 30 kV

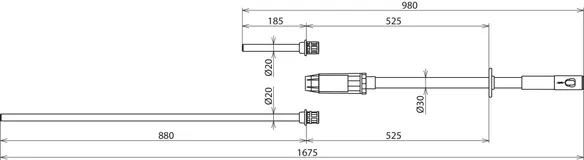

Lunghezza totale (l_G )	1675 mm
Immersione (I_O )	880 mm

Tensione nominale (U_N )	10 ... 30 kV
Tipo di tensione	AC
Categoria	S 64
Lunghezza totale (l_G )	1675 mm
Immersione (I_O )	880 mm
Norma	EN/IEC 61243-1 (CEI 11-45, DIN VDE 0682-411)
Campo di temperatura	–25 °C ... +55 °C, classe di clima N
Tipo di costruzione	composto
Utilizzabile durante	_
Luogo d'impiego	impianti all'interno e all'esterno
Applicazione	impianti di commutazione e linee aeree
Esecuzione	unipolare
Indicazione	acustica e ottica
Dispositivo di auto-verifica	si
Materiale elettrodo di prova	lega Cu/gal Sn
Materiale puntale di prova	tubo in resina epossidica rinforzato con fibre di vetro
Materiale indicatore	materiale plastico, completamente isolato
Materiale fioretto isolante	tubo in resina epossidica rinforzato con fibre di vetro

Artikel 767731 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 767731 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

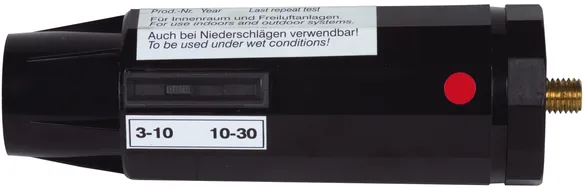

Campo di tensione nominale fino a 30 kV / 50 Hz, filleto M12, commutabile

Il commutatore della tensione nominale ha due posizioni per ciascun campo di tensione. L’accensione è per motivi di sicurezza solo possibile nella posizione più sensibile 3 ... 10 kV. Nella rispettiva posizione l’interruttore commuttatore innesta ed è protetto contro lo spostamento non voluto. La commutazione avviene tramite un interruttore magnetico, privo di usura (interruttore reed).

Categoria "S" per impianti di commutazione e linee aeree.

1 Produkt

Art.-Nr. 767733 PHE3 U 3 30 S

GTIN 4013364070882, Zolltarifnr. (EU): 90303370, Bruttogewicht: 1.99 kg, VPE: 1.00 pz.

Abbildungen

PDF öffnen

Weitere Information

Zertifikate

Technische Daten

Tensione nominale (U_N )	3 ... 10 / 10 ... 30 kV
Lunghezza totale (l_G )	1675 mm
Immersione (I_O )	880 mm

Tensione nominale (U_N )	3 ... 10 / 10 ... 30 kV
Tipo di tensione	AC
Categoria	S 64
Lunghezza totale (l_G )	1675 mm
Immersione (I_O )	880 mm
Norma	EN/IEC 61243-1 (CEI 11-45, DIN VDE 0682-411)
Campo di temperatura	–25 °C ... +55 °C, classe di clima N
Tipo di costruzione	composto
Utilizzabile durante	_
Luogo d'impiego	impianti all'interno e all'esterno
Applicazione	impianti di commutazione e linee aeree
Esecuzione	unipolare
Indicazione	acustica e ottica
Dispositivo di auto-verifica	si
Materiale elettrodo di prova	lega Cu/gal Sn
Materiale puntale di prova	tubo in resina epossidica rinforzato con fibre di vetro
Materiale indicatore	materiale plastico, completamente isolato
Materiale fioretto isolante	tubo in resina epossidica rinforzato con fibre di vetro

Artikel 767733 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 767733 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Tensione nominale 25 kV / 50 Hz

Per le linee di contatto aereo delle ferrovie elettrificate.
Categoria "S" per impianti unipolari di terra unici.

1 Produkt

Art.-Nr. 767125 PHE3 25 S 50 1P

GTIN 4013364130319, Zolltarifnr. (EU): 90303370, Bruttogewicht: 1.96 kg, VPE: 1.00 pz.

Abbildungen

PDF öffnen

Weitere Information

Zertifikate

Technische Daten

Tensione nominale (U_N )	25 kV
Lunghezza totale (l_G )	1680 mm
Immersione (I_O )	880 mm

Tensione nominale (U_N )	25 kV
Tipo di tensione	AC
Categoria	S 64
Lunghezza totale (l_G )	1680 mm
Immersione (I_O )	880 mm
Norma	EN/IEC 61243-1 (CEI 11-45, DIN VDE 0682-411)
Campo di temperatura	–25 °C ... +55 °C, classe di clima N
Tipo di costruzione	composto
Utilizzabile durante	_
Luogo d'impiego	impianti all'esterno
Applicazione	linee di contatto aeree di ferrovie elettrificate
Esecuzione	unipolare
Indicazione	acustica e ottica
Dispositivo di auto-verifica	si
Materiale elettrodo di prova	lega Cu/gal Sn
Materiale puntale di prova	tubo in resina epossidica rinforzato con fibre di vetro
Materiale indicatore	materiale plastico, completamente isolato
Materiale fioretto isolante	tubo in poliestere rinforzato con fibra di vetro

Artikel 767125 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 767125 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Tensione nominale fino a 30 kV / 50 Hz, innesto a denti

Categoria "S" per impianti di commutazione e linee aeree.

5 Produkte

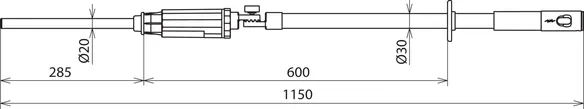

Art.-Nr. 767903 PHE3 3 S ZK

GTIN 4013364134737, Zolltarifnr. (EU): 90303370, Bruttogewicht: 1692.00 g, VPE: 1.00 pz.

Abbildungen

PDF öffnen

Weitere Information

Zertifikate

Technische Daten

Tensione nominale (U_N )	3 kV
Lunghezza totale (l_G )	1150 mm
Immersione (I_O )	285 mm

Tensione nominale (U_N )	3 kV
Tipo di tensione	AC
Categoria	S 60
Lunghezza totale (l_G )	1150 mm
Immersione (I_O )	285 mm
Norma	EN/IEC 61243-1 (CEI 11-45, DIN VDE 0682-411)
Campo di temperatura	–25 °C ... +55 °C, classe di clima N
Tipo di costruzione	composto
Utilizzabile durante	_
Luogo d'impiego	impianti all'interno e all'esterno
Applicazione	impianti di commutazione e linee aeree
Esecuzione	unipolare
Indicazione	acustica e ottica
Dispositivo di auto-verifica	si
Materiale elettrodo di prova	lega Cu/gal Sn
Materiale puntale di prova	tubo in resina epossidica rinforzato con fibre di vetro
Materiale indicatore	materiale plastico, completamente isolato
Materiale fioretto isolante	tubo in resina epossidica rinforzato con fibre di vetro

Artikel 767903 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 767903 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 767906 PHE3 6 S ZK

GTIN 4013364134744, Zolltarifnr. (EU): 90303370, Bruttogewicht: 1692.00 g, VPE: 1.00 pz.

Abbildungen

PDF öffnen

Weitere Information

Zertifikate

Technische Daten

Tensione nominale (U_N )	6 kV
Lunghezza totale (l_G )	1150 mm
Immersione (I_O )	285 mm

Tensione nominale (U_N )	6 kV
Tipo di tensione	AC
Categoria	S 60
Lunghezza totale (l_G )	1150 mm
Immersione (I_O )	285 mm
Norma	EN/IEC 61243-1 (CEI 11-45, DIN VDE 0682-411)
Campo di temperatura	–25 °C ... +55 °C, classe di clima N
Tipo di costruzione	composto
Utilizzabile durante	_
Luogo d'impiego	impianti all'interno e all'esterno
Applicazione	impianti di commutazione e linee aeree
Esecuzione	unipolare
Indicazione	acustica e ottica
Dispositivo di auto-verifica	si
Materiale elettrodo di prova	lega Cu/gal Sn
Materiale puntale di prova	tubo in resina epossidica rinforzato con fibre di vetro
Materiale indicatore	materiale plastico, completamente isolato
Materiale fioretto isolante	tubo in resina epossidica rinforzato con fibre di vetro

Artikel 767906 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 767906 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 767910 PHE3 10 S ZK

GTIN 4013364134751, Zolltarifnr. (EU): 90303370, Bruttogewicht: 1692.00 g, VPE: 1.00 pz.

Abbildungen

PDF öffnen

Weitere Information

Zertifikate

Technische Daten

Tensione nominale (U_N )	10 kV
Lunghezza totale (l_G )	1150 mm
Immersione (I_O )	285 mm

Tensione nominale (U_N )	10 kV
Tipo di tensione	AC
Categoria	S 60
Lunghezza totale (l_G )	1150 mm
Immersione (I_O )	285 mm
Norma	EN/IEC 61243-1 (CEI 11-45, DIN VDE 0682-411)
Campo di temperatura	–25 °C ... +55 °C, classe di clima N
Tipo di costruzione	composto
Utilizzabile durante	_
Luogo d'impiego	impianti all'interno e all'esterno
Applicazione	impianti di commutazione e linee aeree
Esecuzione	unipolare
Indicazione	acustica e ottica
Dispositivo di auto-verifica	si
Materiale elettrodo di prova	lega Cu/gal Sn
Materiale puntale di prova	tubo in resina epossidica rinforzato con fibre di vetro
Materiale indicatore	materiale plastico, completamente isolato
Materiale fioretto isolante	tubo in resina epossidica rinforzato con fibre di vetro

Artikel 767910 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 767910 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 767920 PHE3 20 S ZK

GTIN 4013364134768, Zolltarifnr. (EU): 90303370, Bruttogewicht: 1.80 kg, VPE: 1.00 pz.

Abbildungen

PDF öffnen

Weitere Information

Zertifikate

Technische Daten

Tensione nominale (U_N )	20 kV
Lunghezza totale (l_G )	1300 mm
Immersione (I_O )	435 mm

Tensione nominale (U_N )	20 kV
Tipo di tensione	AC
Categoria	S 61
Lunghezza totale (l_G )	1300 mm
Immersione (I_O )	435 mm
Norma	EN/IEC 61243-1 (CEI 11-45, DIN VDE 0682-411)
Campo di temperatura	–25 °C ... +55 °C, classe di clima N
Tipo di costruzione	composto
Utilizzabile durante	_
Luogo d'impiego	impianti all'interno e all'esterno
Applicazione	impianti di commutazione e linee aeree
Esecuzione	unipolare
Indicazione	acustica e ottica
Dispositivo di auto-verifica	si
Materiale elettrodo di prova	lega Cu/gal Sn
Materiale puntale di prova	tubo in resina epossidica rinforzato con fibre di vetro
Materiale indicatore	materiale plastico, completamente isolato
Materiale fioretto isolante	tubo in resina epossidica rinforzato con fibre di vetro

Artikel 767920 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 767920 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 767930 PHE3 30 S ZK

GTIN 4013364134775, Zolltarifnr. (EU): 90303370, Bruttogewicht: 1.87 kg, VPE: 1.00 pz.

Abbildungen

PDF öffnen

Weitere Information

Zertifikate

Technische Daten

Tensione nominale (U_N )	30 kV
Lunghezza totale (l_G )	1485 mm
Immersione (I_O )	620 mm

Tensione nominale (U_N )	30 kV
Tipo di tensione	AC
Categoria	S 62
Lunghezza totale (l_G )	1485 mm
Immersione (I_O )	620 mm
Norma	EN/IEC 61243-1 (CEI 11-45, DIN VDE 0682-411)
Campo di temperatura	–25 °C ... +55 °C, classe di clima N
Tipo di costruzione	composto
Utilizzabile durante	_
Luogo d'impiego	impianti all'interno e all'esterno
Applicazione	impianti di commutazione e linee aeree
Esecuzione	unipolare
Indicazione	acustica e ottica
Dispositivo di auto-verifica	si
Materiale elettrodo di prova	lega Cu/gal Sn
Materiale puntale di prova	tubo in resina epossidica rinforzato con fibre di vetro
Materiale indicatore	materiale plastico, completamente isolato
Materiale fioretto isolante	tubo in resina epossidica rinforzato con fibre di vetro

Artikel 767930 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 767930 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Campo di tensione nominale fino a 30 kV / 50 Hz, innesto a denti

Categoria "S" per impianti di commutazione e linee aeree.

3 Produkte

Art.-Nr. 767941 PHE3 3 10 S ZK

GTIN 4013364134782, Zolltarifnr. (EU): 90303370, Bruttogewicht: 1.87 kg, VPE: 1.00 pz.

Abbildungen

PDF öffnen

Weitere Information

Zertifikate

Technische Daten

Tensione nominale (U_N )	3 ... 10 kV
Lunghezza totale (l_G )	1485 mm
Immersione (I_O )	620 mm

Tensione nominale (U_N )	3 ... 10 kV
Tipo di tensione	AC
Categoria	S 62
Lunghezza totale (l_G )	1485 mm
Immersione (I_O )	620 mm
Norma	EN/IEC 61243-1 (CEI 11-45, DIN VDE 0682-411)
Campo di temperatura	–25 °C ... +55 °C, classe di clima N
Tipo di costruzione	composto
Utilizzabile durante	_
Luogo d'impiego	impianti all'interno e all'esterno
Applicazione	impianti di commutazione e linee aeree
Esecuzione	unipolare
Indicazione	acustica e ottica
Dispositivo di auto-verifica	si
Materiale elettrodo di prova	lega Cu/gal Sn
Materiale puntale di prova	tubo in resina epossidica rinforzato con fibre di vetro
Materiale indicatore	materiale plastico, completamente isolato
Materiale fioretto isolante	tubo in resina epossidica rinforzato con fibre di vetro

Artikel 767941 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 767941 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 767951 PHE3 6 20 S ZK

GTIN 4013364134799, Zolltarifnr. (EU): 90303370, Bruttogewicht: 1.96 kg, VPE: 1.00 pz.

Abbildungen

PDF öffnen

Weitere Information

Zertifikate

Technische Daten

Tensione nominale (U_N )	6 ... 20 kV
Lunghezza totale (l_G )	1645 mm
Immersione (I_O )	780 mm

Tensione nominale (U_N )	6 ... 20 kV
Tipo di tensione	AC
Categoria	S 63
Lunghezza totale (l_G )	1645 mm
Immersione (I_O )	780 mm
Norma	EN/IEC 61243-1 (CEI 11-45, DIN VDE 0682-411)
Campo di temperatura	–25 °C ... +55 °C, classe di clima N
Tipo di costruzione	composto
Utilizzabile durante	_
Luogo d'impiego	impianti all'interno e all'esterno
Applicazione	impianti di commutazione e linee aeree
Esecuzione	unipolare
Indicazione	acustica e ottica
Dispositivo di auto-verifica	si
Materiale elettrodo di prova	lega Cu/gal Sn
Materiale puntale di prova	tubo in resina epossidica rinforzato con fibre di vetro
Materiale indicatore	materiale plastico, completamente isolato
Materiale fioretto isolante	tubo in resina epossidica rinforzato con fibre di vetro

Artikel 767951 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 767951 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 767961 PHE3 10 30 S ZK

GTIN 4013364134805, Zolltarifnr. (EU): 90303370, Bruttogewicht: 2.02 kg, VPE: 1.00 pz.

Abbildungen

PDF öffnen

Weitere Information

Zertifikate

Technische Daten

Tensione nominale (U_N )	10 ... 30 kV
Lunghezza totale (l_G )	1745 mm
Immersione (I_O )	880 mm

Tensione nominale (U_N )	10 ... 30 kV
Tipo di tensione	AC
Categoria	S 64
Lunghezza totale (l_G )	1745 mm
Immersione (I_O )	880 mm
Norma	EN/IEC 61243-1 (CEI 11-45, DIN VDE 0682-411)
Campo di temperatura	–25 °C ... +55 °C, classe di clima N
Tipo di costruzione	composto
Utilizzabile durante	_
Luogo d'impiego	impianti all'interno e all'esterno
Applicazione	impianti di commutazione e linee aeree
Esecuzione	unipolare
Indicazione	acustica e ottica
Dispositivo di auto-verifica	si
Materiale elettrodo di prova	lega Cu/gal Sn
Materiale puntale di prova	tubo in resina epossidica rinforzato con fibre di vetro
Materiale indicatore	materiale plastico, completamente isolato
Materiale fioretto isolante	tubo in resina epossidica rinforzato con fibre di vetro

Artikel 767961 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 767961 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Campo di tensione nominale fino a 36 kV / 50 Hz, innesto a denti, commutabile

Il commutatore di tensione nominale dispone di due posizioni dell'interruttore per ciascun campo di tensione. Per motivi di sicurezza l'accensione è possibile solo nella posizione più sensibile (3 ... 10 kV o 6 ... 20 kV). L'interruttore scatta nella posizione relativa e in questo modo viene protetto contro uno spostamento involontario. La commutazione avviene tramite un interruttore reed magnetico resistente all'usura.

Categoria "S" per impianti di commutazione e linee aeree.

2 Produkte

Art.-Nr. 767960 PHE3 U 3 30 S ZK

GTIN 4013364134812, Zolltarifnr. (EU): 90303370, Bruttogewicht: 2.02 kg, VPE: 1.00 pz.

Abbildungen

PDF öffnen

Weitere Information

Zertifikate

Technische Daten

Tensione nominale (U_N )	3 ... 10 / 10 ... 30 kV
Lunghezza totale (l_G )	1745 mm
Immersione (I_O )	880 mm

Tensione nominale (U_N )	3 ... 10 / 10 ... 30 kV
Tipo di tensione	AC
Categoria	S 64
Lunghezza totale (l_G )	1745 mm
Immersione (I_O )	880 mm
Norma	EN/IEC 61243-1 (CEI 11-45, DIN VDE 0682-411)
Campo di temperatura	–25 °C ... +55 °C, classe di clima N
Tipo di costruzione	composto
Utilizzabile durante	_
Luogo d'impiego	impianti all'interno e all'esterno
Applicazione	impianti di commutazione e linee aeree
Esecuzione	unipolare
Indicazione	acustica e ottica
Dispositivo di auto-verifica	si
Materiale elettrodo di prova	lega Cu/gal Sn
Materiale puntale di prova	tubo in resina epossidica rinforzato con fibre di vetro
Materiale indicatore	materiale plastico, completamente isolato
Materiale fioretto isolante	tubo in resina epossidica rinforzato con fibre di vetro

Artikel 767960 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 767960 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 767944 PHE3 U 6 36 S SN7728

GTIN 4013364277731, Zolltarifnr. (EU): 90303370, Bruttogewicht: 2.16 kg, VPE: 1.00 pz.

Abbildungen

PDF öffnen

Weitere Information

Zertifikate

Technische Daten

Tensione nominale (U_N )	6 ... 20 / 20 ... 36 kV
Lunghezza totale (l_G )	1745 mm
Immersione (I_O )	880 mm

Tensione nominale (U_N )	6 ... 20 / 20 ... 36 kV
Tipo di tensione	AC
Categoria	S 64
Lunghezza totale (l_G )	1745 mm
Immersione (I_O )	880 mm
Norma	EN/IEC 61243-1 (CEI 11-45, DIN VDE 0682-411)
Campo di temperatura	–25 °C ... +55 °C, classe di clima N
Tipo di costruzione	composto
Utilizzabile durante	_
Luogo d'impiego	impianti all'interno e all'esterno
Applicazione	impianti di commutazione e linee aeree
Esecuzione	unipolare
Indicazione	acustica e ottica
Dispositivo di auto-verifica	si
Materiale elettrodo di prova	lega Cu/gal Sn
Materiale puntale di prova	tubo in resina epossidica rinforzato con fibre di vetro
Materiale indicatore	materiale plastico, completamente isolato
Materiale fioretto isolante	tubo in resina epossidica rinforzato con fibre di vetro

Artikel 767944 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 767944 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Campo di tensione nominale fino a 30 kV / 50 Hz, set di prova, filetto M12

Con 2 puntali di prova della categoria “S” per impianti di commutazione e linee aeree e categoria “L” per linee aeree.

2 Produkte

Art.-Nr. 767740 PHE3 6 20 SL

GTIN 4013364071063, Zolltarifnr. (EU): 90303370, Bruttogewicht: 2.15 kg, VPE: 1.00 pz.

Abbildungen

PDF öffnen

Weitere Information

Zertifikate

Technische Daten

Tensione nominale (U_N )	6 ... 20 kV
Lunghezza totale (l_G )	1575 / 980 mm
Immersione (I_O )	780 / 185 mm

Tensione nominale (U_N )	6 ... 20 kV
Tipo di tensione	AC
Categoria	S 63 / L 71
Lunghezza totale (l_G )	1575 / 980 mm
Immersione (I_O )	780 / 185 mm
Norma	EN/IEC 61243-1 (CEI 11-45, DIN VDE 0682-411)
Campo di temperatura	–25 °C ... +55 °C, classe di clima N
Tipo di costruzione	composto
Utilizzabile durante	_
Luogo d'impiego	impianti all'interno e all'esterno
Applicazione	impianti di commutazione e linee aeree
Esecuzione	unipolare
Indicazione	acustica e ottica
Dispositivo di auto-verifica	si
Materiale elettrodo di prova	lega Cu/gal Sn
Materiale puntale di prova	tubo in resina epossidica rinforzato con fibre di vetro
Materiale indicatore	materiale plastico, completamente isolato
Materiale fioretto isolante	tubo in resina epossidica rinforzato con fibre di vetro

Artikel 767740 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 767740 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 767750 PHE3 10 30 SL

GTIN 4013364071070, Zolltarifnr. (EU): 90303370, Bruttogewicht: 2.21 kg, VPE: 1.00 pz.

Abbildungen

PDF öffnen

Weitere Information

Zertifikate

Technische Daten

Tensione nominale (U_N )	10 ... 30 kV
Lunghezza totale (l_G )	1675 / 980 mm
Immersione (I_O )	880 / 185 mm

Tensione nominale (U_N )	10 ... 30 kV
Tipo di tensione	AC
Categoria	S 64 / L 71
Lunghezza totale (l_G )	1675 / 980 mm
Immersione (I_O )	880 / 185 mm
Norma	EN/IEC 61243-1 (CEI 11-45, DIN VDE 0682-411)
Campo di temperatura	–25 °C ... +55 °C, classe di clima N
Tipo di costruzione	composto
Utilizzabile durante	_
Luogo d'impiego	impianti all'interno e all'esterno
Applicazione	impianti di commutazione e linee aeree
Esecuzione	unipolare
Indicazione	acustica e ottica
Dispositivo di auto-verifica	si
Materiale elettrodo di prova	lega Cu/gal Sn
Materiale puntale di prova	tubo in resina epossidica rinforzato con fibre di vetro
Materiale indicatore	materiale plastico, completamente isolato
Materiale fioretto isolante	tubo in resina epossidica rinforzato con fibre di vetro

Artikel 767750 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 767750 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Campo di tensione nominale fino a 30 kV / 50 Hz, set di prova, innesto a denti

Con 2 puntali di prova della categoria "S" per impianti di commuatzione e linee aeree e catgoria "L" per linee aeree.

2 Produkte

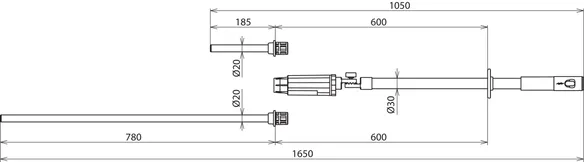

Art.-Nr. 767940 PHE3 6 20 SL ZK

GTIN 4013364134829, Zolltarifnr. (EU): 90303370, Bruttogewicht: 2.09 kg, VPE: 1.00 pz.

Abbildungen

PDF öffnen

Weitere Information

Zertifikate

Technische Daten

Tensione nominale (U_N )	6 ... 20 kV
Lunghezza totale (l_G )	1650 / 1050 mm
Immersione (I_O )	780 / 185 mm

Tensione nominale (U_N )	6 ... 20 kV
Tipo di tensione	AC
Categoria	S 63 / L 71
Lunghezza totale (l_G )	1650 / 1050 mm
Immersione (I_O )	780 / 185 mm
Norma	EN/IEC 61243-1 (CEI 11-45, DIN VDE 0682-411)
Campo di temperatura	–25 °C ... +55 °C, classe di clima N
Tipo di costruzione	composto
Utilizzabile durante	_
Luogo d'impiego	impianti all'interno e all'esterno
Applicazione	impianti di commutazione e linee aeree
Esecuzione	unipolare
Indicazione	acustica e ottica
Dispositivo di auto-verifica	si
Materiale elettrodo di prova	lega Cu/gal Sn
Materiale puntale di prova	tubo in resina epossidica rinforzato con fibre di vetro
Materiale indicatore	materiale plastico, completamente isolato
Materiale fioretto isolante	tubo in resina epossidica rinforzato con fibre di vetro

Artikel 767940 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 767940 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

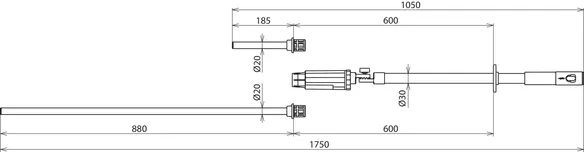

Art.-Nr. 767950 PHE3 10 30 SL ZK

GTIN 4013364134836, Zolltarifnr. (EU): 90303370, Bruttogewicht: 2.14 kg, VPE: 1.00 pz.

Abbildungen

PDF öffnen

Weitere Information

Zertifikate

Technische Daten

Tensione nominale (U_N )	10 ... 30 kV
Lunghezza totale (l_G )	1750 / 1050 mm
Immersione (I_O )	880 / 185 mm

Tensione nominale (U_N )	10 ... 30 kV
Tipo di tensione	AC
Categoria	S 64 / L 71
Lunghezza totale (l_G )	1750 / 1050 mm
Immersione (I_O )	880 / 185 mm
Norma	EN/IEC 61243-1 (CEI 11-45, DIN VDE 0682-411)
Campo di temperatura	–25 °C ... +55 °C, classe di clima N
Tipo di costruzione	composto
Utilizzabile durante	_
Luogo d'impiego	impianti all'interno e all'esterno
Applicazione	impianti di commutazione e linee aeree
Esecuzione	unipolare
Indicazione	acustica e ottica
Dispositivo di auto-verifica	si
Materiale elettrodo di prova	lega Cu/gal Sn
Materiale puntale di prova	tubo in resina epossidica rinforzato con fibre di vetro
Materiale indicatore	materiale plastico, completamente isolato
Materiale fioretto isolante	tubo in resina epossidica rinforzato con fibre di vetro

Artikel 767950 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 767950 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb
