Connettore parallelo

Per il collegamento di due conduttori in modo parallelo.

Per diametri uguali con una vite

2 Produkte

Art.-Nr. 306020 PV 7.10 FRM10X35 STTZN

GTIN 4013364096264, Zolltarifnr. (EU): 85359000, Bruttogewicht: 147.00 g, VPE: 50.00 pz.

Abbildungen

Weitere Information

  • CAD-Daten
    • 306020.stp

      Sie müssen angemeldet sein um 306020.stp herunterzuladen.

      Login
    • 306020.igs

      Sie müssen angemeldet sein um 306020.igs herunterzuladen.

      Login
    • 306020.jt

      Sie müssen angemeldet sein um 306020.jt herunterzuladen.

      Login
    • 306020.dwg

      Sie müssen angemeldet sein um 306020.dwg herunterzuladen.

      Login

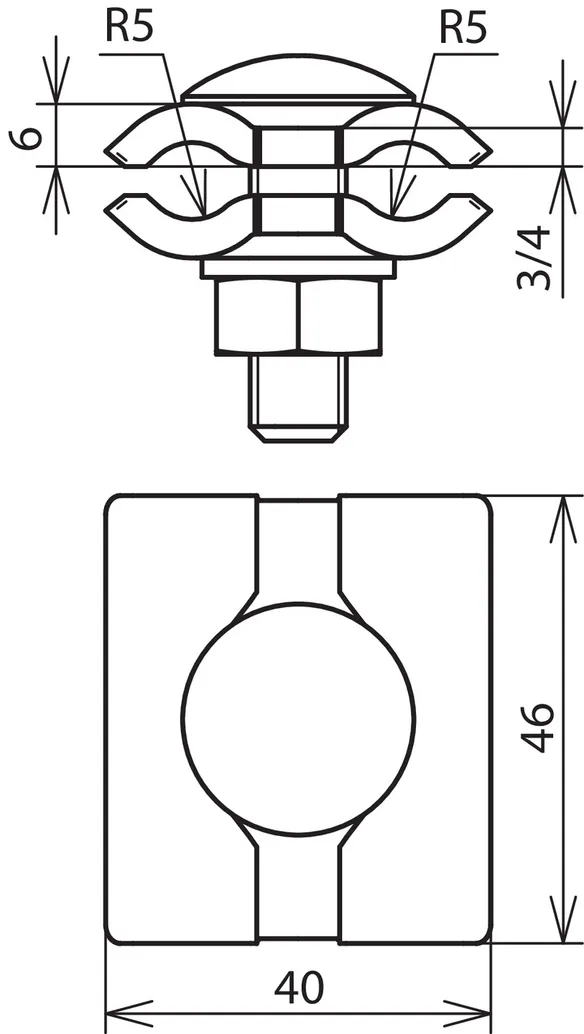

    • 306020m_D.dxf

      Sie müssen angemeldet sein um 306020m_D.dxf herunterzuladen.

      Login

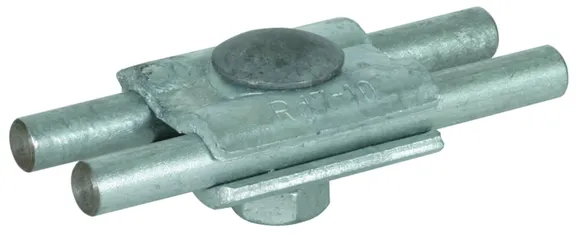

Connettore parallelo per diametri uguali con una vite Fe/tZn
Connettore parallelo per il collegamento di due conduttori in modo parallelo
Materiale morsetto: Fe/tZn
Campo di serraggio Td / Td: 7-10 mm
Vite: M10 x 35 mm
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: PV 7.10 FRM10X35 STTZN
Art.: 306020
o similare.

Zertifikate



Technische Daten

Materiale morsetto Fe/tZn
Campo di serraggio Td / Td 7-10 mm
Riferimento norma CEI EN 62561-1
Corrente di cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 4,0 kA
*) Per l’attribuzione precisa vedere il certificato di prova.

Artikel 306020 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 306020 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 306029 PV 7.10 FRM10X35 V4A

GTIN 4013364129467, Zolltarifnr. (EU): 85359000, Bruttogewicht: 122.00 g, VPE: 50.00 pz.

Abbildungen

Weitere Information

  • CAD-Daten
    • 306020.stp

      Sie müssen angemeldet sein um 306020.stp herunterzuladen.

      Login
    • 306020.igs

      Sie müssen angemeldet sein um 306020.igs herunterzuladen.

      Login
    • 306020.jt

      Sie müssen angemeldet sein um 306020.jt herunterzuladen.

      Login
    • 306020.dwg

      Sie müssen angemeldet sein um 306020.dwg herunterzuladen.

      Login
    • 306020m_D.dxf

      Sie müssen angemeldet sein um 306020m_D.dxf herunterzuladen.

      Login

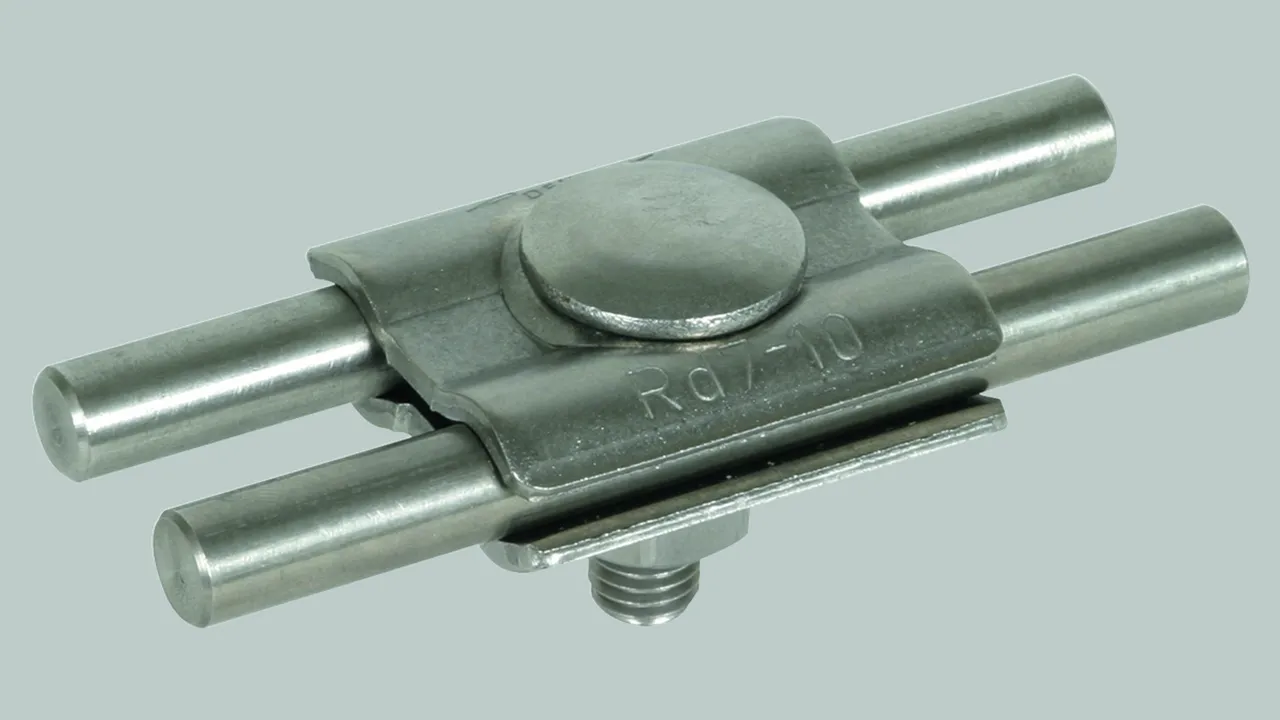

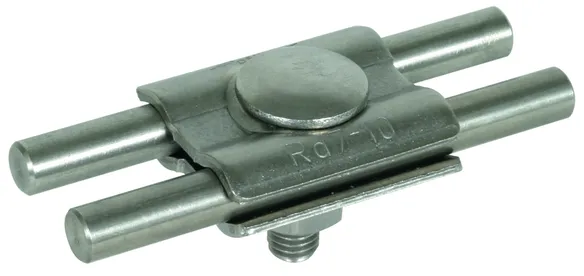

Connettore parallelo per diametri uguali con una vite INOX
Connettore parallelo per il collegamento di due conduttori in modo parallelo
Materiale morsetto: INOX (V4A)
Campo di serraggio Td / Td: 7-10 mm
Vite: M10 x 35 mm
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: PV 7.10 FRM10X35 V4A
Art.: 306029
o similare.

Zertifikate



Technische Daten

Materiale morsetto INOX (V4A)
Campo di serraggio Td / Td 7-10 mm
Riferimento norma CEI EN 62561-1
Corrente di cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 2,9 kA
*) Per l’attribuzione precisa vedere il certificato di prova.

Artikel 306029 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 306029 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

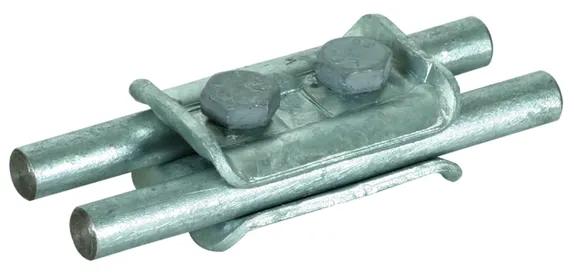

Per diametri uguali con due viti

2 Produkte

Art.-Nr. 307000 PV 7.10 SKM8X20 STTZN

GTIN 4013364024151, Zolltarifnr. (EU): 85359000, Bruttogewicht: 107.00 g, VPE: 50.00 pz.

Abbildungen

Weitere Information

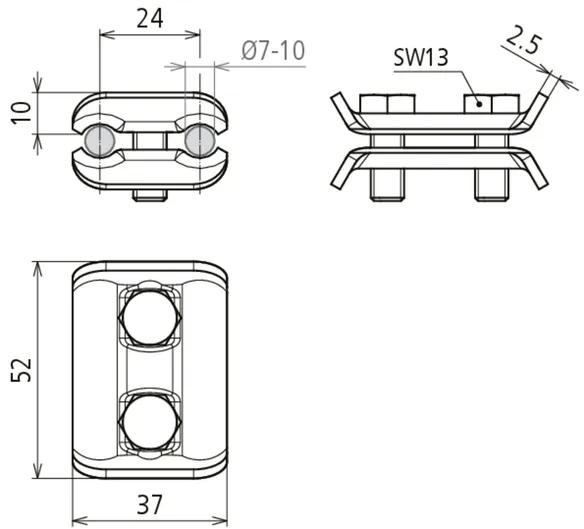

Connettore parallelo per diametri uguali con due viti Fe/tZn
Connettore parallelo per il collegamento di due conduttori in modo parallelo
Materiale morsetto: Fe/tZn
Campo di serraggio Td / Td: 7-10 mm
Vite: M8 x 20 mm
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: PV 7.10 SKM8X20 STTZN
Art.: 307000
o similare.

Zertifikate



Technische Daten

Materiale morsetto Fe/tZn
Campo di serraggio Td / Td 7-10 mm
Riferimento norma CEI EN 62561-1
*) Per l’attribuzione precisa vedere il certificato di prova.

Artikel 307000 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 307000 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 307007 PV 7.10 SKM8X20 CU

GTIN 4013364024168, Zolltarifnr. (EU): 85359000, Bruttogewicht: 106.00 g, VPE: 50.00 pz.

Abbildungen

Weitere Information

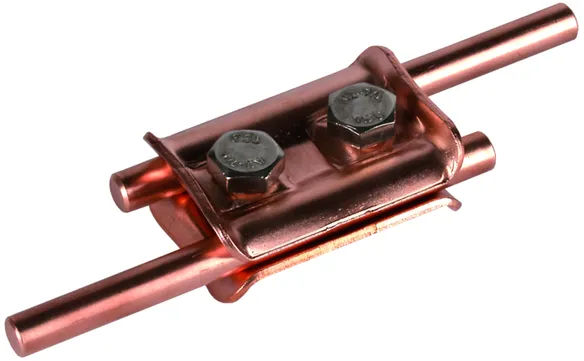

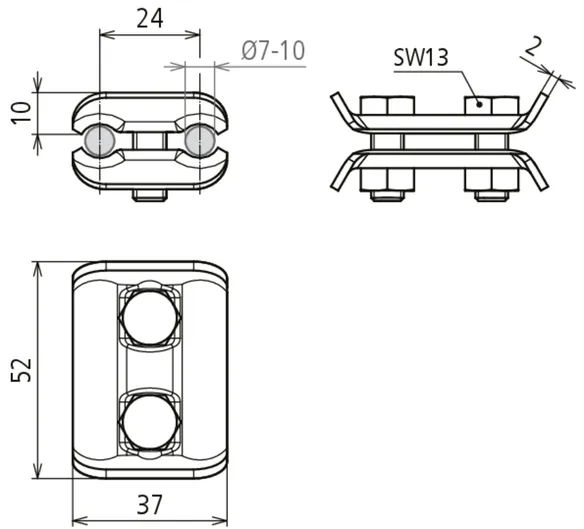

Connettore parallelo per diametri uguali con due viti Cu
Connettore parallelo per il collegamento di due conduttori in modo parallelo
Materiale morsetto: Cu
Campo di serraggio Td / Td: 7-10 mm
Vite: M8 x 20 mm
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: PV 7.10 SKM8X20 CU
Art.: 307007
o similare.

Zertifikate



Technische Daten

Materiale morsetto Cu
Campo di serraggio Td / Td 7-10 mm
Riferimento norma CEI EN 62561-1
*) Per l’attribuzione precisa vedere il certificato di prova.

Artikel 307007 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 307007 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

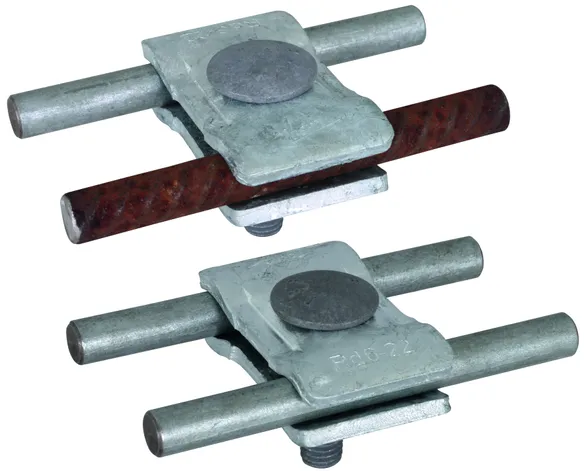

Per diametri differenti con una vite

2 Produkte

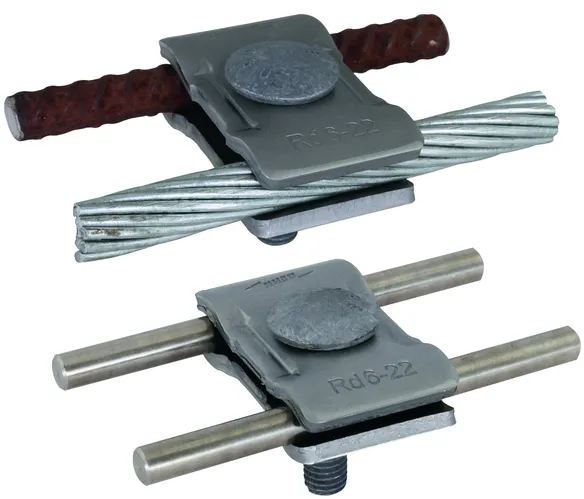

Art.-Nr. 306121 PV 6.22 FRM10X40 STBLANK

GTIN 4013364284920, Zolltarifnr. (EU): 85359000, Bruttogewicht: 163.16 g, VPE: 50.00 pz.

Abbildungen

Weitere Information

  • CAD-Daten
    • 306121.stp

      Sie müssen angemeldet sein um 306121.stp herunterzuladen.

      Login
    • 306121.igs

      Sie müssen angemeldet sein um 306121.igs herunterzuladen.

      Login
    • 306121.jt

      Sie müssen angemeldet sein um 306121.jt herunterzuladen.

      Login
    • 306121.dwg

      Sie müssen angemeldet sein um 306121.dwg herunterzuladen.

      Login

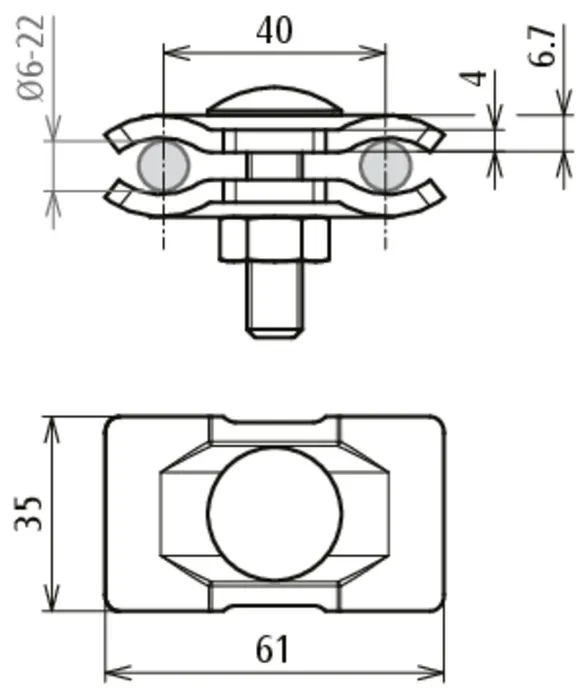

    • 306121_306122m_D.dxf

      Sie müssen angemeldet sein um 306121_306122m_D.dxf herunterzuladen.

      Login

Materiale morsetto: Fe/non zincato
Campo di serraggio Td / Td: 6-22 / 6-22 mm
Vite: M10 x 40 mm
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: PV 6.22 FRM10X40 STBLANK
Art.: 306121
o similare.

Zertifikate



Technische Daten

Materiale morsetto Fe/non zincato
Campo di serraggio Td / Td 6-22 / 6-22 mm
Riferimento norma CEI EN 62561-1
Corrente di cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 6,1 kA
*) Per l’attribuzione precisa vedere il certificato di prova.

Artikel 306121 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 306121 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 306122 PV 6.22 FRM10X40 STTZN

GTIN 4013364284937, Zolltarifnr. (EU): 85359000, Bruttogewicht: 167.12 g, VPE: 50.00 pz.

Abbildungen

Weitere Information

  • CAD-Daten
    • 306122.stp

      Sie müssen angemeldet sein um 306122.stp herunterzuladen.

      Login
    • 306122.igs

      Sie müssen angemeldet sein um 306122.igs herunterzuladen.

      Login
    • 306122.jt

      Sie müssen angemeldet sein um 306122.jt herunterzuladen.

      Login
    • 306122.dwg

      Sie müssen angemeldet sein um 306122.dwg herunterzuladen.

      Login
    • 306121_306122m_D.dxf

      Sie müssen angemeldet sein um 306121_306122m_D.dxf herunterzuladen.

      Login

Materiale morsetto: Fe/tZn
Campo di serraggio Td / Td: 6-22 / 6-22 mm
Vite: M10 x 40 mm
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: PV 6.22 FRM10X40 STTZN
Art.: 306122
o similare.

Zertifikate



Technische Daten

Materiale morsetto Fe/tZn
Campo di serraggio Td / Td 6-22 / 6-22 mm
Riferimento norma CEI EN 62561-1
Corrente di cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 6,1 kA
*) Per l’attribuzione precisa vedere il certificato di prova.

Artikel 306122 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 306122 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Per diametri differenti 4-10 mm con due viti

2 Produkte

Art.-Nr. 305000 PV 4.10 SKM8X30 STTZN

GTIN 4013364041936, Zolltarifnr. (EU): 85359000, Bruttogewicht: 148.00 g, VPE: 50.00 pz.

Abbildungen

Weitere Information

  • CAD-Daten
    • 305000.stp

      Sie müssen angemeldet sein um 305000.stp herunterzuladen.

      Login
    • 305000.igs

      Sie müssen angemeldet sein um 305000.igs herunterzuladen.

      Login
    • 305000.jt

      Sie müssen angemeldet sein um 305000.jt herunterzuladen.

      Login
    • 305000.dwg

      Sie müssen angemeldet sein um 305000.dwg herunterzuladen.

      Login

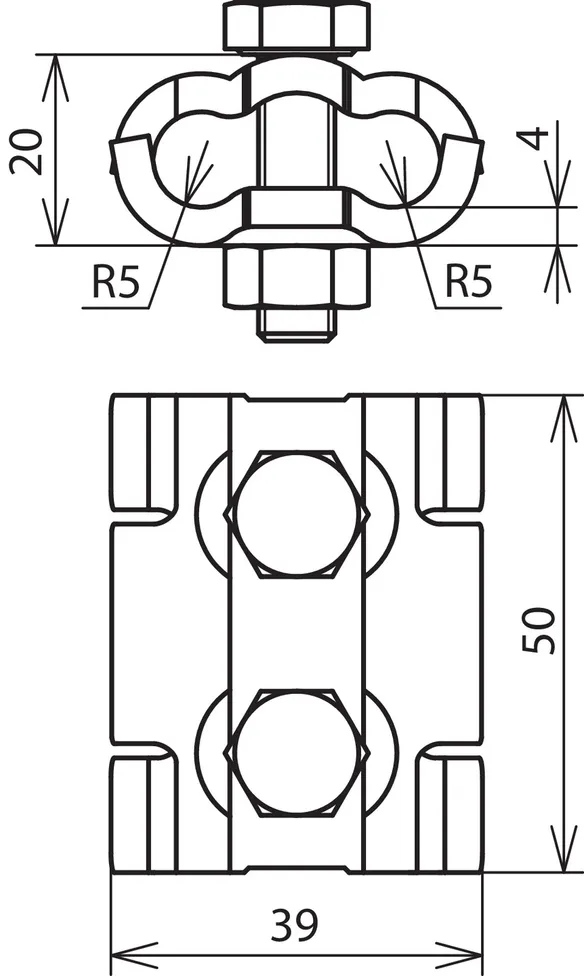

    • 305000m_D.dxf

      Sie müssen angemeldet sein um 305000m_D.dxf herunterzuladen.

      Login

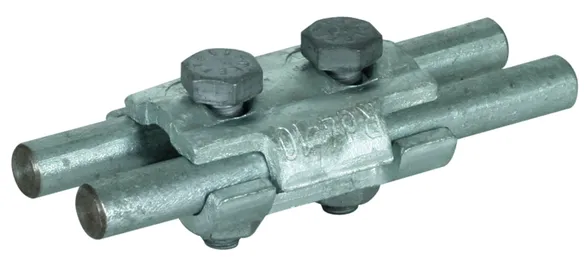

Connettore parallelo per diametri 4-10 mm con due viti Fe/tZn
Connettore parallelo per il collegamento di due conduttori in modo parallelo
Materiale morsetto: Fe/tZn
Campo di serraggio Td / Td: 4-10 mm
Vite: M8 x 30 mm
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: PV 4.10 SKM8X30 STTZN
Art.: 305000
o similare.

Zertifikate



Technische Daten

Materiale morsetto Fe/tZn
Campo di serraggio Td / Td 4-10 mm
Riferimento norma CEI EN 62561-1
*) Per l’attribuzione precisa vedere il certificato di prova.

Artikel 305000 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 305000 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 305007 PV 4.10 SKM8X30 CU

GTIN 4013364052307, Zolltarifnr. (EU): 85369095, Bruttogewicht: 153.00 g, VPE: 50.00 pz.

Abbildungen

Weitere Information

  • CAD-Daten
    • 305000.stp

      Sie müssen angemeldet sein um 305000.stp herunterzuladen.

      Login
    • 305000.igs

      Sie müssen angemeldet sein um 305000.igs herunterzuladen.

      Login
    • 305000.jt

      Sie müssen angemeldet sein um 305000.jt herunterzuladen.

      Login
    • 305000.dwg

      Sie müssen angemeldet sein um 305000.dwg herunterzuladen.

      Login
    • 305000m_D.dxf

      Sie müssen angemeldet sein um 305000m_D.dxf herunterzuladen.

      Login

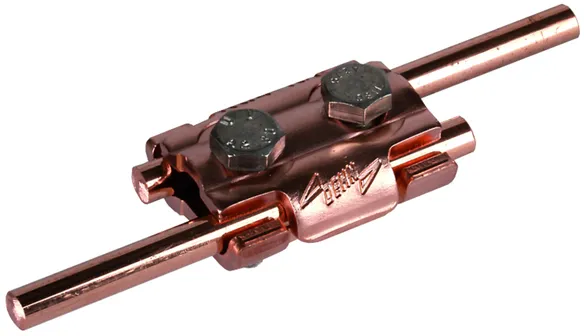

Connettore parallelo per diametri 4-10 mm con due viti Cu
Connettore parallelo per il collegamento di due conduttori in modo parallelo
Materiale morsetto: Cu
Campo di serraggio Td / Td: 4-10 mm
Vite: M8 x 30 mm
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: PV 4.10 SKM8X30 CU
Art.: 305007
o similare.

Zertifikate



Technische Daten

Materiale morsetto Cu
Campo di serraggio Td / Td 4-10 mm
Riferimento norma CEI EN 62561-1
Corrente di cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 13,6 kA
*) Per l’attribuzione precisa vedere il certificato di prova.

Artikel 305007 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 305007 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Per diametri di conduttori cordati uguali e diversi, piccolo

Con filetto sulla base e dado autobloccante M8.
La corrente di corto circuito si riferisce al conduttore cordato in Cu 70 mm2.

1 Produkt

Art.-Nr. 306100 PV 5.12.5 SKM8X45 CU

GTIN 4013364024113, Zolltarifnr. (EU): 85359000, Bruttogewicht: 238.30 g, VPE: 25.00 pz.

Abbildungen

Weitere Information

  • CAD-Daten
    • 306100.stp

      Sie müssen angemeldet sein um 306100.stp herunterzuladen.

      Login
    • 306100.igs

      Sie müssen angemeldet sein um 306100.igs herunterzuladen.

      Login
    • 306100.jt

      Sie müssen angemeldet sein um 306100.jt herunterzuladen.

      Login
    • 306100.dwg

      Sie müssen angemeldet sein um 306100.dwg herunterzuladen.

      Login

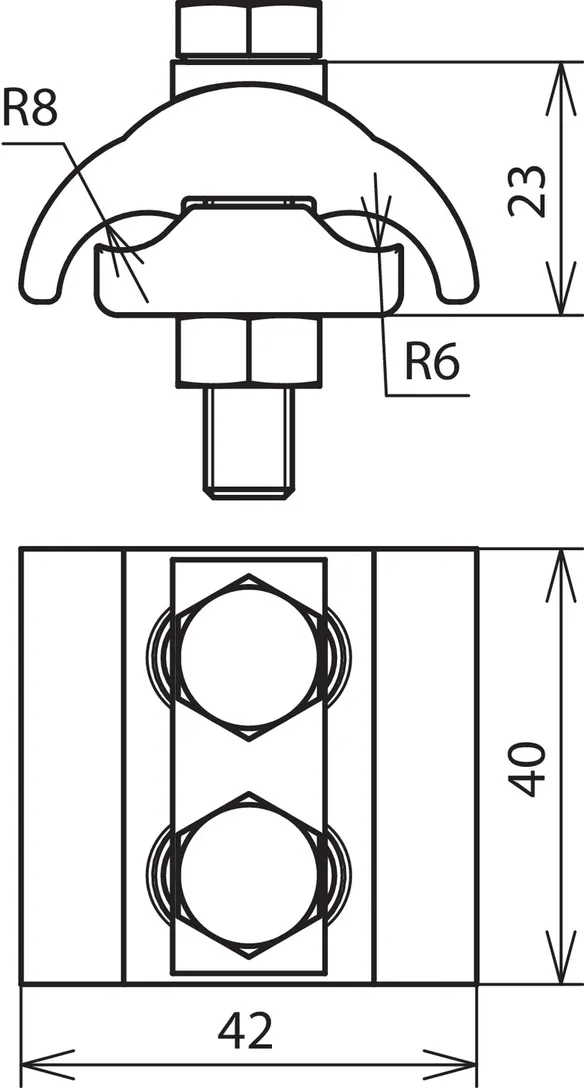

    • 306100m_D.dxf

      Sie müssen angemeldet sein um 306100m_D.dxf herunterzuladen.

      Login

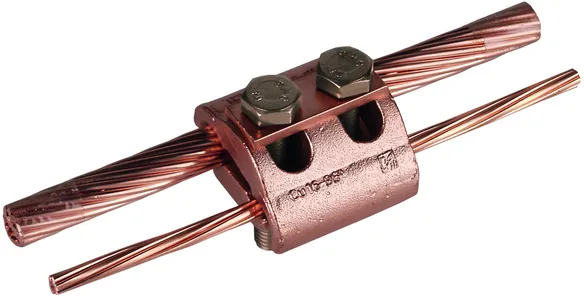

Connettore parallelo per diametri corda differenti piccoli Cu
Connettore parallelo per il collegamento di due conduttori in modo parallelo
Materiale morsetto: Cu
Campo di serraggio Td / Td: 5-12,5 mm
Campo di serraggio (semirigido / cordato): 16-95 mm2
Vite: M8 x 45 mm
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: PV 5.12.5 SKM8X45 CU
Art.: 306100
o similare.

Zertifikate



Technische Daten

Materiale morsetto Cu
Campo di serraggio Td / Td 5-12,5 mm
Campo di serraggio (semirigido / cordato) 16-95 mm2
Riferimento norma CEI EN 62561-1
Corrente di cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 13,6 kA
*) Per l’attribuzione precisa vedere il certificato di prova.

Artikel 306100 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 306100 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

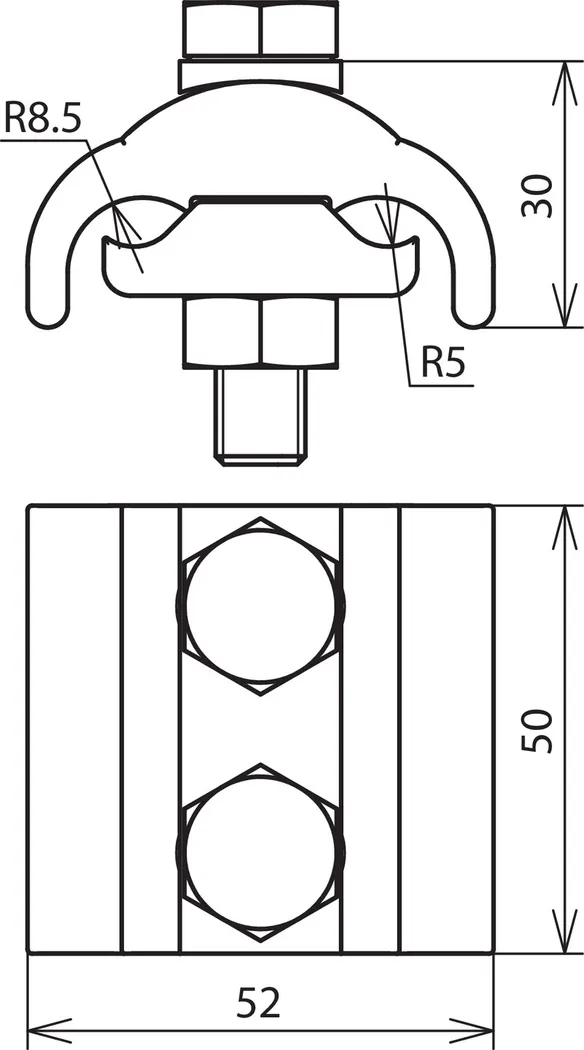

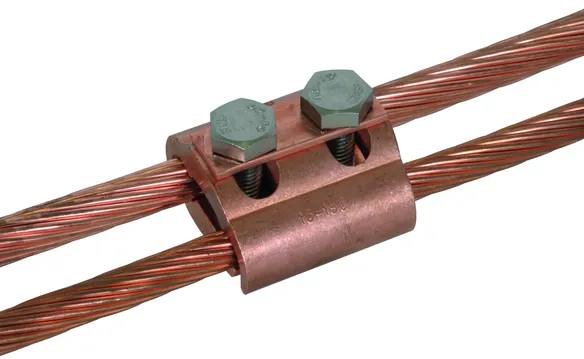

Per diametri di conduttori cordati uguali e diversi, grande

Con filetto sulla base e dado autobloccante M10.
La corrente di corto circuito si riferisce a conduttore cordato in Cu 70 mm2.

1 Produkt

Art.-Nr. 306101 PV 5.16 SKM10X50 CU

GTIN 4013364024120, Zolltarifnr. (EU): 85359000, Bruttogewicht: 412.00 g, VPE: 25.00 pz.

Abbildungen

Weitere Information

  • CAD-Daten
    • 306101.stp

      Sie müssen angemeldet sein um 306101.stp herunterzuladen.

      Login
    • 306101.igs

      Sie müssen angemeldet sein um 306101.igs herunterzuladen.

      Login
    • 306101.jt

      Sie müssen angemeldet sein um 306101.jt herunterzuladen.

      Login
    • 306101.dwg

      Sie müssen angemeldet sein um 306101.dwg herunterzuladen.

      Login
    • 306101m_D.dxf

      Sie müssen angemeldet sein um 306101m_D.dxf herunterzuladen.

      Login
Connettore parallelo per diametri corda differenti grande Cu
Connettore parallelo per il collegamento di due conduttori in modo parallelo
Materiale morsetto: Cu
Campo di serraggio Td / Td: 5-16 mm
Campo di serraggio (semirigido / cordato): 16-150 mm2
Vite: M10 x 50 mm
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: PV 5.16 SKM10X50 CU
Art.: 306101
o similare.

Zertifikate



Technische Daten

Materiale morsetto Cu
Campo di serraggio Td / Td 5-16 mm
Campo di serraggio (semirigido / cordato) 16-150 mm2
Riferimento norma CEI EN 62561-1
Corrente di cortocircuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 13,6 kA
*) Per l’attribuzione precisa vedere il certificato di prova.

Artikel 306101 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 306101 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb
back to top
