DEHNguard YPV SCI ... – compatto

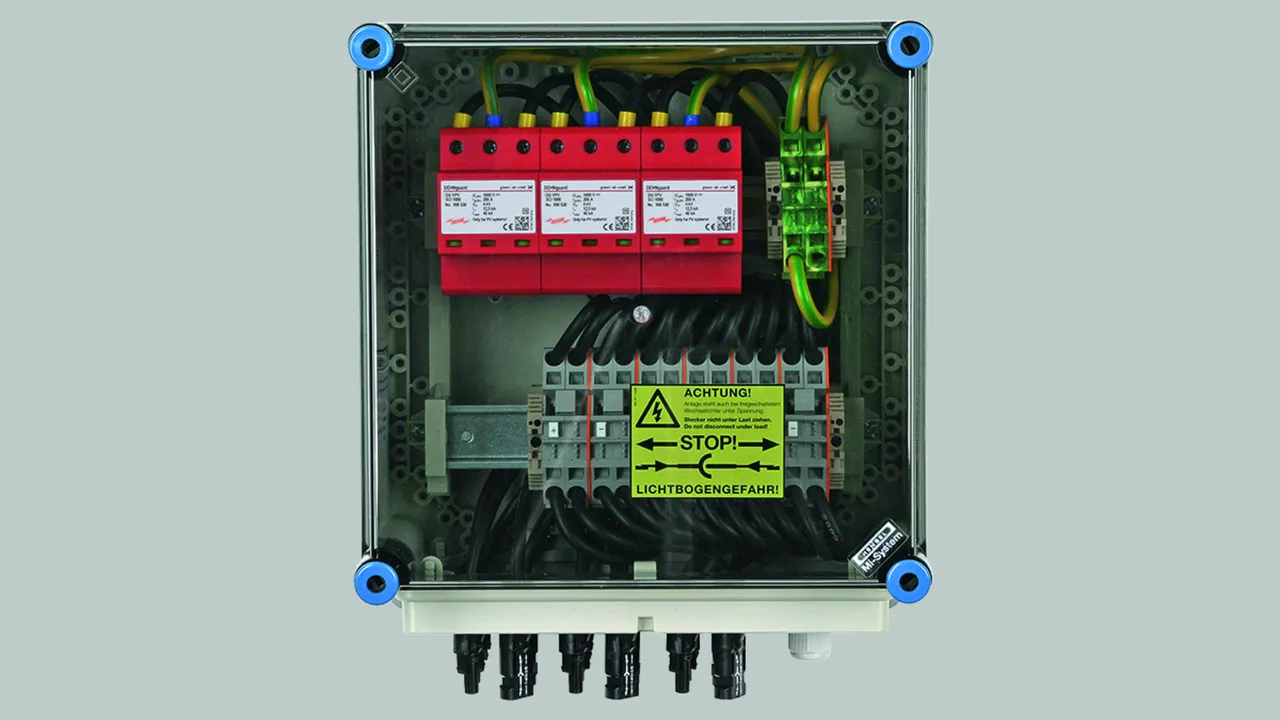

  • Unità completa precablata per impianti fotovoltaici
  • Disconnettore e dispositivo di corto circuito combinato con sezionamento elettrico sicuro (principio SCI brevettato)
  • Circuito a "Y" di DEHNguard YPV SCI collaudato e resistente ai guasti … evita danni alla protezione da sovratensioni in caso di guasti all’isolamento nel circuito del generatore
  • Collaudato secondo la noma EN 61643-31
  • Utilizzabile in tutti i sistemi FV secondo la norma IEC 60364-7-712

Details

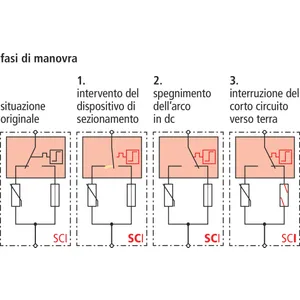

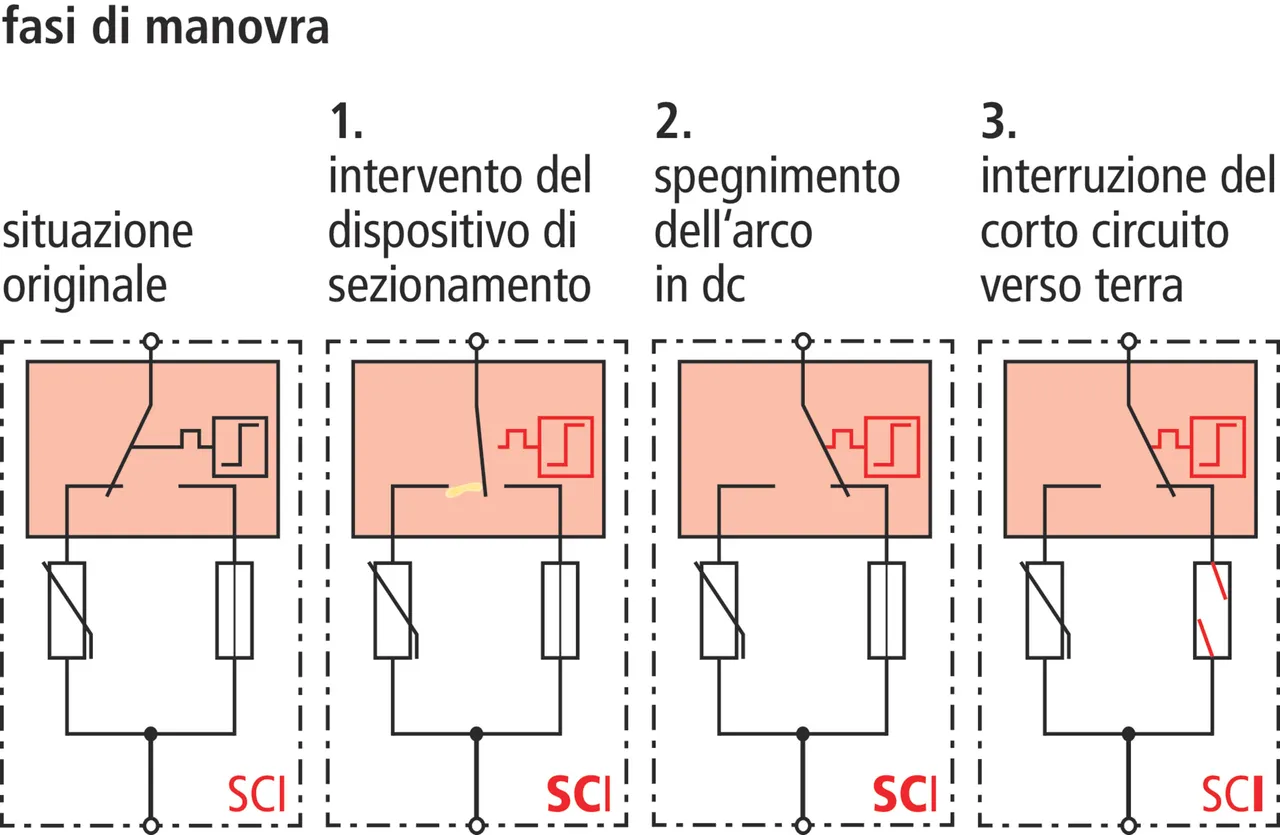

Unità di manovra in corrente continua a 3 gradini
lorem ipsum

DEHNguard compatto YPV SCI...

Modulo di protezione da sovratensioni multipolare con unità di manovra in corrente continua a 3 gradini per impianti FV

2 Produkte

Art.-Nr. 950531 DG YPV SCI 600

GTIN 4013364152953, Zolltarifnr. (EU): 85363030, Bruttogewicht: 296.00 g, VPE: 1.00 pz.

Vorgänger

Abbildungen

Weitere Information

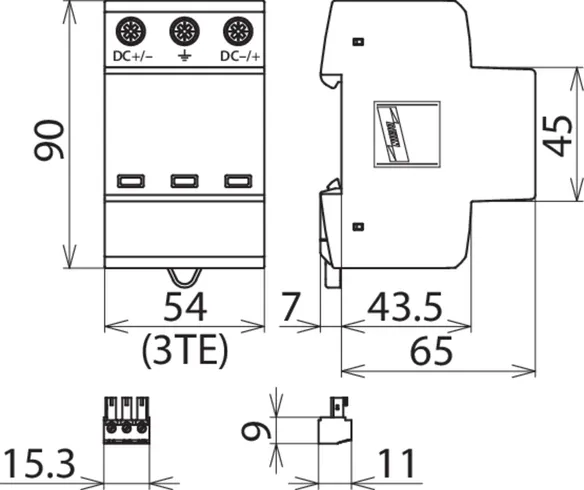

  • CAD-Daten
    • 950531.stp

      Sie müssen angemeldet sein um 950531.stp herunterzuladen.

      Login
    • 950531.igs

      Sie müssen angemeldet sein um 950531.igs herunterzuladen.

      Login
    • 950531.jt

      Sie müssen angemeldet sein um 950531.jt herunterzuladen.

      Login
    • 950531.dwg

      Sie müssen angemeldet sein um 950531.dwg herunterzuladen.

      Login
    • 950530m_E.dxf

      Sie müssen angemeldet sein um 950530m_E.dxf herunterzuladen.

      Login
    • DEHN.950531.wspak

      Sie müssen angemeldet sein um DEHN.950531.wspak herunterzuladen.

      Login
    • DEHN.950531.edz

      Sie müssen angemeldet sein um DEHN.950531.edz herunterzuladen.

      Login

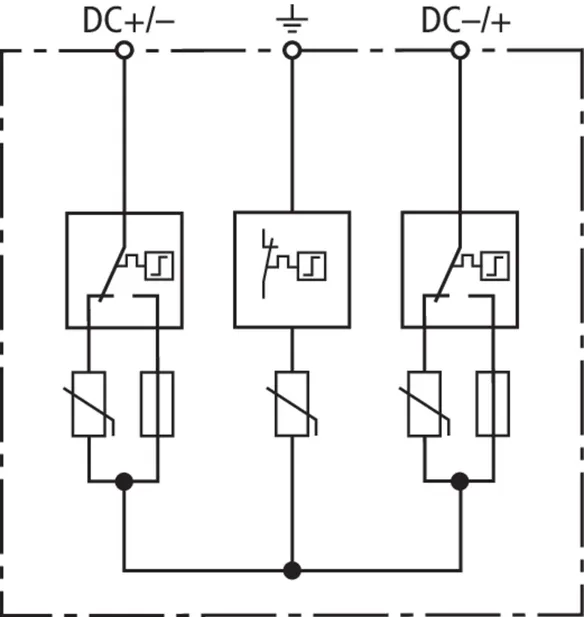

Limitatore di sovratensione DEHNguard compatto YPV SCI 600
SPD fotovoltaico multipolare fino a 600 V DC
con dispositivo di commutazione DC a 3 stadi, larghezza 3 unità modulari
Indicazione di guasti
Tipo 2 secondo la norma EN 61643-31
Utilizzabile secondo la norma IEC 60364-7-712
Sezionamento elettrico sicuro
Tensione FV massima: <= 600 V DC
Corrente impulsiva complessiva di scarica: 40 kA
Livello di protezione: <= 2,5 kV
Tenuta al cortocircuito Iscpv: 1000 A

Fabbricato: DEHN
Tipo: DG YPV SCI 600
Art.: 950531
o similare.

Zertifikate



SCI-Technologie

Mit der von DEHN patentierten SCI-Technologie mit ihrer aktiven Lichtbogenlöschung wird ein eventuell auftretender Schaltlichtbogen im Überlastfall aktiv, schnell und sicher gelöscht. Die im Kurzschlusspfad integrierte PV-Sicherung löst sofort nach Erlöschen des Lichtbogens aus und stellt dann die sichere elektrische Trennung (Interruption) her. Damit realisieren alle PV-Ableiter von DEHN Überspannungs-, Brand-, und Personenschutz in einem Gerät.

Technische Daten

SPD secondo la norma EN 61643-31 / ... IEC 61643-31 Tipo 2 / Classe II
Tensione max FV (UCPV ) 600 V
Tenuta al corto circuito (ISCPV ) 1000 A
Corrente impulsiva nominale di scarica (8/20 µs) [(DC+/DC-) --> PE] (In ) 12,5 kA
Corrente impulsiva max di scarica (8/20 µs) [(DC+/DC-) --> PE] (Imax ) 25 kA
Livello di protezione (UP ) ≤ 2,5 kV
Omologazioni KEMA, UL

Artikel 950531 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 950531 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 950530 DG YPV SCI 1000

GTIN 4013364152960, Zolltarifnr. (EU): 85363030, Bruttogewicht: 321.00 g, VPE: 1.00 pz.

Abbildungen

Weitere Information

  • CAD-Daten
    • 950531.stp

      Sie müssen angemeldet sein um 950531.stp herunterzuladen.

      Login
    • 950531.igs

      Sie müssen angemeldet sein um 950531.igs herunterzuladen.

      Login
    • 950531.jt

      Sie müssen angemeldet sein um 950531.jt herunterzuladen.

      Login
    • 950531.dwg

      Sie müssen angemeldet sein um 950531.dwg herunterzuladen.

      Login
    • 950530m_E.dxf

      Sie müssen angemeldet sein um 950530m_E.dxf herunterzuladen.

      Login
    • DEHN.950530.wspak

      Sie müssen angemeldet sein um DEHN.950530.wspak herunterzuladen.

      Login
    • DEHN.950530.edz

      Sie müssen angemeldet sein um DEHN.950530.edz herunterzuladen.

      Login

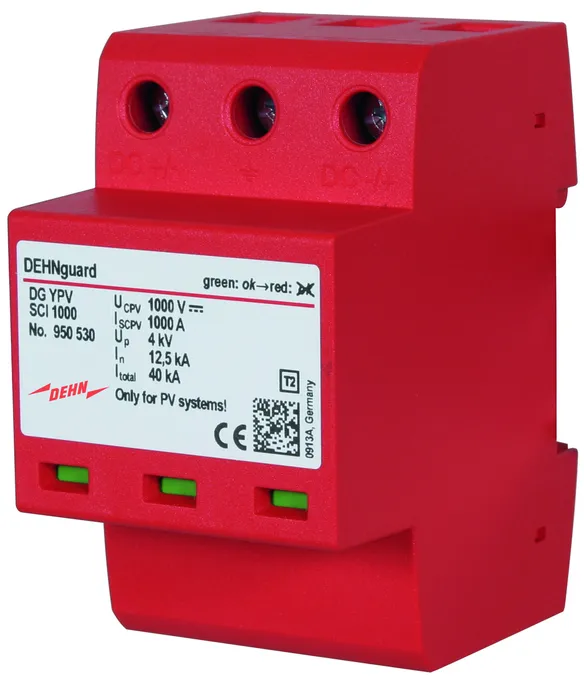

Limitatore di sovratensione DEHNguard compatto YPV SCI 1000
SPD fotovoltaico multipolare fino a 1000 V DC
con dispositivo di commutazione DC a 3 stadi, larghezza 3 unità modulari
Indicazione di guasti
Tipo 2 secondo la norma EN 61643-31
Utilizzabile secondo la norma IEC 60364-7-71
Sezionamento elettrico sicuro
Tensione FV massima: <= 1000 V DC
Corrente impulsiva complessiva di scarica: 40 kA
Livello di protezione: <= 4 kV
Tenuta al cortocircuito Iscpv: 1000 A

Fabbricato: DEHN
Tipo: DG YPV SCI 1000
Art.: 950530
o similare.

Zertifikate



SCI-Technologie

Mit der von DEHN patentierten SCI-Technologie mit ihrer aktiven Lichtbogenlöschung wird ein eventuell auftretender Schaltlichtbogen im Überlastfall aktiv, schnell und sicher gelöscht. Die im Kurzschlusspfad integrierte PV-Sicherung löst sofort nach Erlöschen des Lichtbogens aus und stellt dann die sichere elektrische Trennung (Interruption) her. Damit realisieren alle PV-Ableiter von DEHN Überspannungs-, Brand-, und Personenschutz in einem Gerät.

Technische Daten

SPD secondo la norma EN 61643-31 / ... IEC 61643-31 Tipo 2 / Classe II
Tensione max FV (UCPV ) 1000 V
Tenuta al corto circuito (ISCPV ) 1000 A
Corrente impulsiva nominale di scarica (8/20 µs) [(DC+/DC-) --> PE] (In ) 12,5 kA
Corrente impulsiva max di scarica (8/20 µs) [(DC+/DC-) --> PE] (Imax ) 25 kA
Livello di protezione (UP ) ≤ 4 kV
Omologazioni KEMA, UL

Artikel 950530 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 950530 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

DEHNguard compatto YPV SCI ... FM

Modulo di protezione da sovratensioni multipolare con unità di manovra in corrente continua a 3 gradini per impianti FV, con contatto di telesegnalamento per il controllo a distanza (contatto di scambio pulito).

2 Produkte

Art.-Nr. 950536 DG YPV SCI 600 FM

GTIN 4013364154995, Zolltarifnr. (EU): 85363030, Bruttogewicht: 306.00 g, VPE: 1.00 pz.

Vorgänger

Abbildungen

Weitere Information

  • CAD-Daten
    • 950536.stp

      Sie müssen angemeldet sein um 950536.stp herunterzuladen.

      Login
    • 950536.igs

      Sie müssen angemeldet sein um 950536.igs herunterzuladen.

      Login
    • 950536.jt

      Sie müssen angemeldet sein um 950536.jt herunterzuladen.

      Login
    • 950536.dwg

      Sie müssen angemeldet sein um 950536.dwg herunterzuladen.

      Login
    • 950535m_E.dxf

      Sie müssen angemeldet sein um 950535m_E.dxf herunterzuladen.

      Login
    • DEHN.950536.wspak

      Sie müssen angemeldet sein um DEHN.950536.wspak herunterzuladen.

      Login
    • DEHN.950536.edz

      Sie müssen angemeldet sein um DEHN.950536.edz herunterzuladen.

      Login

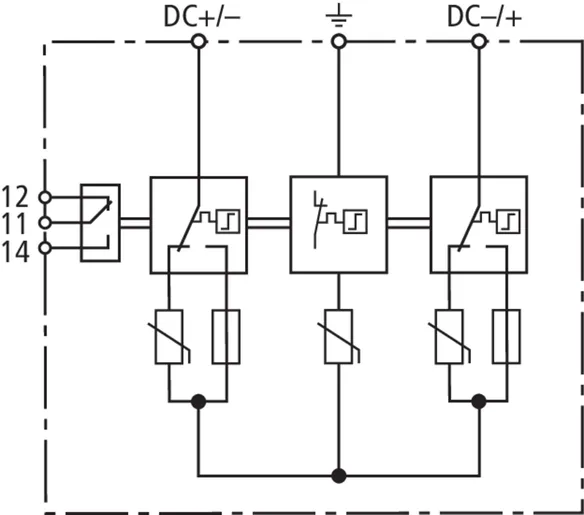

Limitatore di sovratensione DEHNguard compatto YPV SCI 600 FM
SPD fotovoltaico multipolare fino a 600 V DC
con dispositivo di commutazione DC a 3 stadi, larghezza 3 unità modulari
Indicatore di guasto con contatto di telesegnalamento
Tipo 2 secondo la norma EN 61643-31
Utilizzabile secondo la norma IEC 60364-7-712
Sezionamento elettrico sicuro
Tensione FV massima: <= 600 V DC
Corrente impulsiva complessiva di scarica: 40 kA
Livello di protezione: <= 2,5 kV
Tenuta al cortocircuito Iscpv: 1000 A

Fabbricato: DEHN
Tipo: DG YPV SCI 600 FM
Art.: 950536
o similare.

Zertifikate



SCI-Technologie

Mit der von DEHN patentierten SCI-Technologie mit ihrer aktiven Lichtbogenlöschung wird ein eventuell auftretender Schaltlichtbogen im Überlastfall aktiv, schnell und sicher gelöscht. Die im Kurzschlusspfad integrierte PV-Sicherung löst sofort nach Erlöschen des Lichtbogens aus und stellt dann die sichere elektrische Trennung (Interruption) her. Damit realisieren alle PV-Ableiter von DEHN Überspannungs-, Brand-, und Personenschutz in einem Gerät.

Technische Daten

SPD secondo la norma EN 61643-31 / ... IEC 61643-31 Tipo 2 / Classe II
Tensione max FV (UCPV ) 600 V
Tenuta al corto circuito (ISCPV ) 1000 A
Corrente impulsiva nominale di scarica (8/20 µs) [(DC+/DC-) --> PE] (In ) 12,5 kA
Corrente impulsiva max di scarica (8/20 µs) [(DC+/DC-) --> PE] (Imax ) 25 kA
Livello di protezione (UP ) ≤ 2,5 kV
Omologazioni KEMA, UL
Contatti FM / forma contatto scambio pulito

Artikel 950536 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 950536 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 950535 DG YPV SCI 1000 FM

GTIN 4013364154988, Zolltarifnr. (EU): 85363030, Bruttogewicht: 331.00 g, VPE: 1.00 pz.

Abbildungen

Weitere Information

  • CAD-Daten
    • 950536.stp

      Sie müssen angemeldet sein um 950536.stp herunterzuladen.

      Login
    • 950536.igs

      Sie müssen angemeldet sein um 950536.igs herunterzuladen.

      Login
    • 950536.jt

      Sie müssen angemeldet sein um 950536.jt herunterzuladen.

      Login
    • 950536.dwg

      Sie müssen angemeldet sein um 950536.dwg herunterzuladen.

      Login
    • 950535m_E.dxf

      Sie müssen angemeldet sein um 950535m_E.dxf herunterzuladen.

      Login
    • DEHN.950535.wspak

      Sie müssen angemeldet sein um DEHN.950535.wspak herunterzuladen.

      Login
    • DEHN.950535.edz

      Sie müssen angemeldet sein um DEHN.950535.edz herunterzuladen.

      Login
Limitatore di sovratensione DEHNguard compatto YPV SCI 1000 FM
SPD fotovoltaico multipolare fino a 1000 V DC
con dispositivo di commutazione DC a 3 stadi, larghezza 3 unità modulari
Indicatore di guasto con contatto di telesegnalamento
Tipo 2 secondo la norma EN 61643-31
Utilizzabile secondo la norma IEC 60364-7-712
Sezionamento elettrico sicuro
Tensione FV massima: <= 1000 V DC
Corrente impulsiva complessiva di scarica: 40 kA
Livello di protezione: <= 4 kV
Tenuta al cortocircuito Iscpv: 1000 A

Fabbricato: DEHN
Tipo: DG YPV SCI 1000 FM
Art.: 950535
o similare.

Zertifikate



SCI-Technologie

Mit der von DEHN patentierten SCI-Technologie mit ihrer aktiven Lichtbogenlöschung wird ein eventuell auftretender Schaltlichtbogen im Überlastfall aktiv, schnell und sicher gelöscht. Die im Kurzschlusspfad integrierte PV-Sicherung löst sofort nach Erlöschen des Lichtbogens aus und stellt dann die sichere elektrische Trennung (Interruption) her. Damit realisieren alle PV-Ableiter von DEHN Überspannungs-, Brand-, und Personenschutz in einem Gerät.

Technische Daten

SPD secondo la norma EN 61643-31 / ... IEC 61643-31 Tipo 2 / Classe II
Tensione max FV (UCPV ) 1000 V
Tenuta al corto circuito (ISCPV ) 1000 A
Corrente impulsiva nominale di scarica (8/20 µs) [(DC+/DC-) --> PE] (In ) 12,5 kA
Corrente impulsiva max di scarica (8/20 µs) [(DC+/DC-) --> PE] (Imax ) 25 kA
Livello di protezione (UP ) ≤ 4 kV
Omologazioni KEMA, UL
Contatti FM / forma contatto scambio pulito
