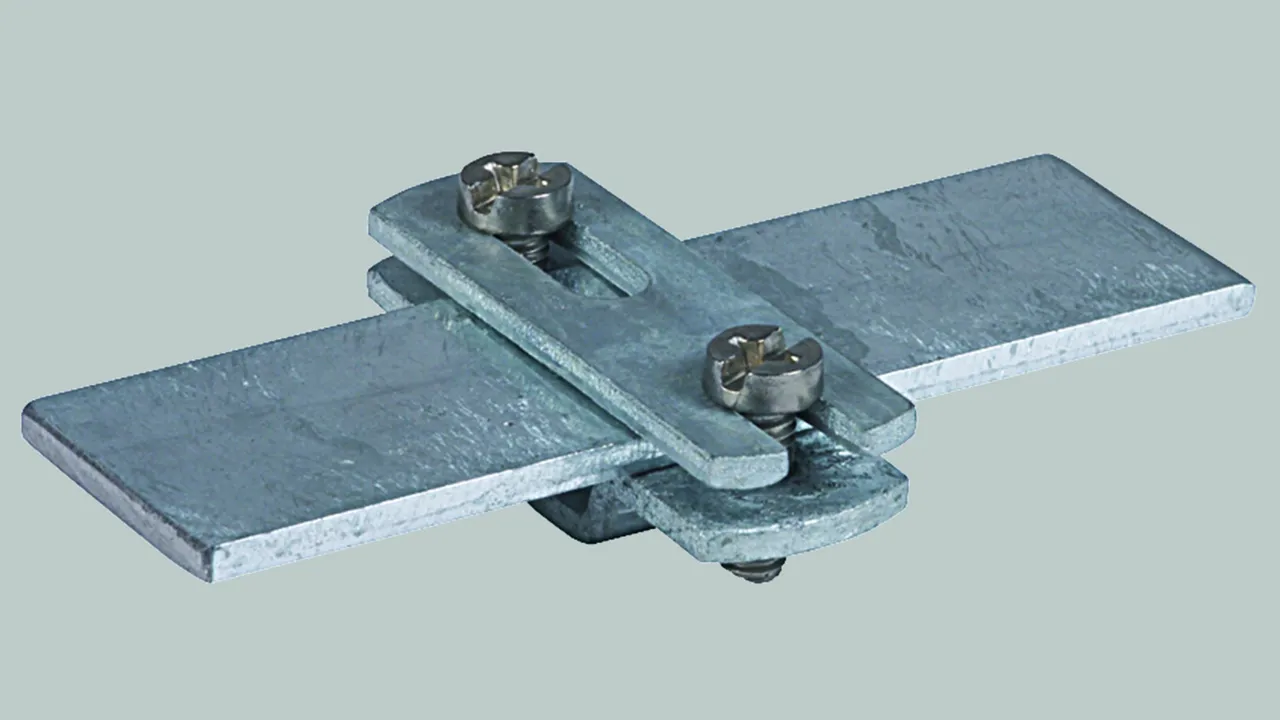

Staffa per piatto con cavallotto - forma costruttiva bassa

Cavallotto a 2 viti con viti M6.

Con asola (6,5 x 16 mm)

2 Produkte

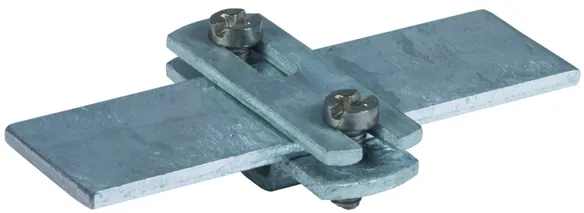

Art.-Nr. 284030 FBH ZS 30 B6.5X16 STTZN

GTIN 4013364022485, Zolltarifnr. (EU): 85389099, Bruttogewicht: 55.20 g, VPE: 100.00 pz.

Abbildungen

Weitere Information

  • CAD-Daten
    • 284030.stp

      Sie müssen angemeldet sein um 284030.stp herunterzuladen.

      Login
    • 284030.igs

      Sie müssen angemeldet sein um 284030.igs herunterzuladen.

      Login
    • 284030.jt

      Sie müssen angemeldet sein um 284030.jt herunterzuladen.

      Login
    • 284030.dwg

      Sie müssen angemeldet sein um 284030.dwg herunterzuladen.

      Login
    • 284030m_D.dxf

      Sie müssen angemeldet sein um 284030m_D.dxf herunterzuladen.

      Login

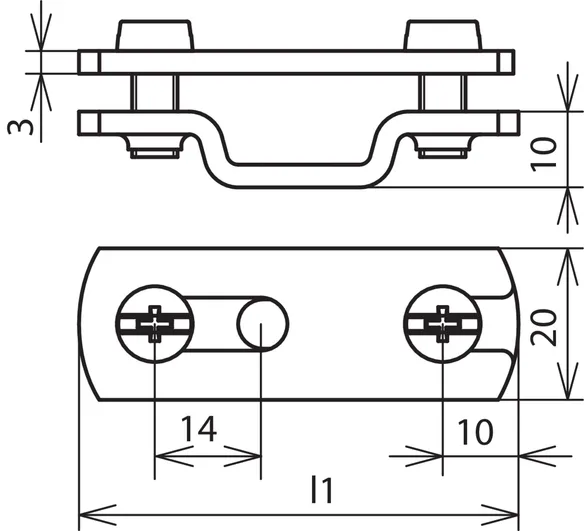

Staffa portafilo con cavallotto on asola (6,5 x 16 mm) e vite per legno premontata Fe/tZn
Staffa portafilo con cavallotto a 2 viti con viti M6
Altezza staffa portafilo: 10 mm
Staffa portafilo serraggio Td: 30 x 3,5 mm
Materiale staffa portafilo: Fe/tZn
Materiale base fissaggio: Fe/tZn
Spessore materiale: 3 mm

Fabbricato: DEHN
Tipo: FBH ZS 30 B6.5X16 STTZN
Art.: 284030
o similare.

Zertifikate



Technische Daten

Altezza staffa portafilo 10 mm
Staffa portafilo serraggio Td 30 x 3,5 mm
Materiale staffa portafilo Fe/tZn
Materiale base fissaggio Fe/tZn
Spessore materiale (t) 3 mm
Larghezza componente (l1) 58 mm
Riferimento norma CEI EN 62561-4

Artikel 284030 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 284030 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 284040 FBH ZS 40 B6.5X16 STTZN

GTIN 4013364022492, Zolltarifnr. (EU): 85389099, Bruttogewicht: 66.20 g, VPE: 100.00 pz.

Vorgänger

Abbildungen

Weitere Information

  • CAD-Daten
    • 284040.stp

      Sie müssen angemeldet sein um 284040.stp herunterzuladen.

      Login
    • 284040.igs

      Sie müssen angemeldet sein um 284040.igs herunterzuladen.

      Login
    • 284040.jt

      Sie müssen angemeldet sein um 284040.jt herunterzuladen.

      Login
    • 284040.dwg

      Sie müssen angemeldet sein um 284040.dwg herunterzuladen.

      Login
    • 284030m_D.dxf

      Sie müssen angemeldet sein um 284030m_D.dxf herunterzuladen.

      Login
Staffa portafilo con cavallotto on asola (6,5 x 16 mm) e vite per legno premontata Fe/tZn
Staffa portafilo con cavallotto a 2 viti con viti M6
Altezza staffa portafilo: 10 mm
Staffa portafilo serraggio Td: 40 x 4-5 mm
Materiale staffa portafilo: Fe/tZn
Materiale base fissaggio: Fe/tZn
Spessore materiale: 3 mm

Fabbricato: DEHN
Tipo: FBH ZS 40 B6.5X16 STTZN
Art.: 284040
o similare.

Zertifikate



Technische Daten

Altezza staffa portafilo 10 mm
Staffa portafilo serraggio Td 40 x 4-5 mm
Materiale staffa portafilo Fe/tZn
Materiale base fissaggio Fe/tZn
Spessore materiale (t) 3 mm
Larghezza componente (l1) 70 mm
Riferimento norma CEI EN 62561-4

Artikel 284040 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 284040 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Con asola (6,5 x 16 mm) e vite per legno premontata

2 Produkte

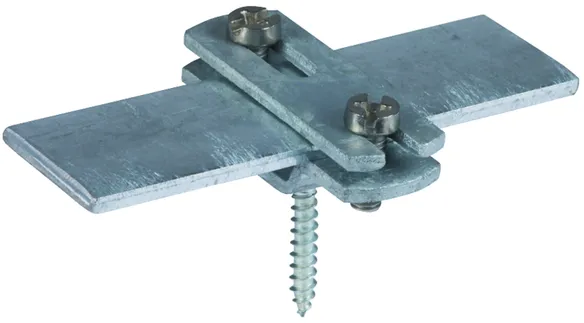

Art.-Nr. 286030 FBH ZS 30 B6.5X16 HS5X50 STTZN

GTIN 4013364022508, Zolltarifnr. (EU): 85389099, Bruttogewicht: 61.90 g, VPE: 50.00 pz.

Abbildungen

Weitere Information

  • CAD-Daten
    • 286030.stp

      Sie müssen angemeldet sein um 286030.stp herunterzuladen.

      Login
    • 286030.igs

      Sie müssen angemeldet sein um 286030.igs herunterzuladen.

      Login
    • 286030.jt

      Sie müssen angemeldet sein um 286030.jt herunterzuladen.

      Login
    • 286030.dwg

      Sie müssen angemeldet sein um 286030.dwg herunterzuladen.

      Login
    • 286030m_D.dxf

      Sie müssen angemeldet sein um 286030m_D.dxf herunterzuladen.

      Login
Staffa portafilo con cavallotto on asola (6,5 x 16 mm) e vite per legno premontata Fe/tZn
Staffa portafilo con cavallotto a 2 viti con viti M6
Altezza staffa portafilo: 10 mm
Staffa portafilo serraggio Td: 30 x 3,5 mm
Materiale staffa portafilo: Fe/tZn
Materiale base fissaggio: Fe/tZn
Spessore materiale: 3 mm
Vite: 5 x 50 mm

Fabbricato: DEHN
Tipo: FBH ZS 30 B6.5X16 HS5X50 STTZN
Art.: 286030
o similare.

Zertifikate



Technische Daten

Altezza staffa portafilo 10 mm
Staffa portafilo serraggio Td 30 x 3,5 mm
Materiale staffa portafilo Fe/tZn
Materiale base fissaggio Fe/tZn
Spessore materiale (t) 3 mm
Vite ak 5 x 50 mm
Larghezza componente (l1) 58 mm
Riferimento norma CEI EN 62561-4

Artikel 286030 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 286030 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

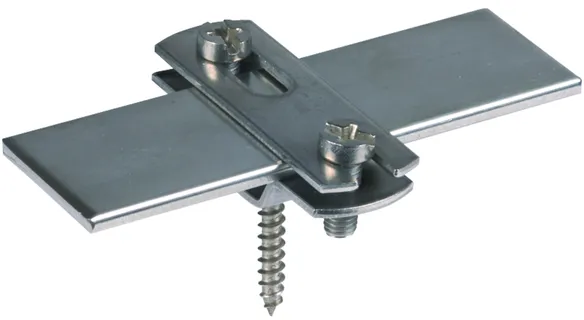

Art.-Nr. 286139 FBH ZS 30 B6.5X16 HS5X50 V2A

GTIN 4013364035393, Zolltarifnr. (EU): 85389099, Bruttogewicht: 46.50 g, VPE: 50.00 pz.

Abbildungen

Weitere Information

  • CAD-Daten
    • 286139.stp

      Sie müssen angemeldet sein um 286139.stp herunterzuladen.

      Login
    • 286139.igs

      Sie müssen angemeldet sein um 286139.igs herunterzuladen.

      Login
    • 286139.jt

      Sie müssen angemeldet sein um 286139.jt herunterzuladen.

      Login
    • 286139.dwg

      Sie müssen angemeldet sein um 286139.dwg herunterzuladen.

      Login
    • 286139m_D.dxf

      Sie müssen angemeldet sein um 286139m_D.dxf herunterzuladen.

      Login

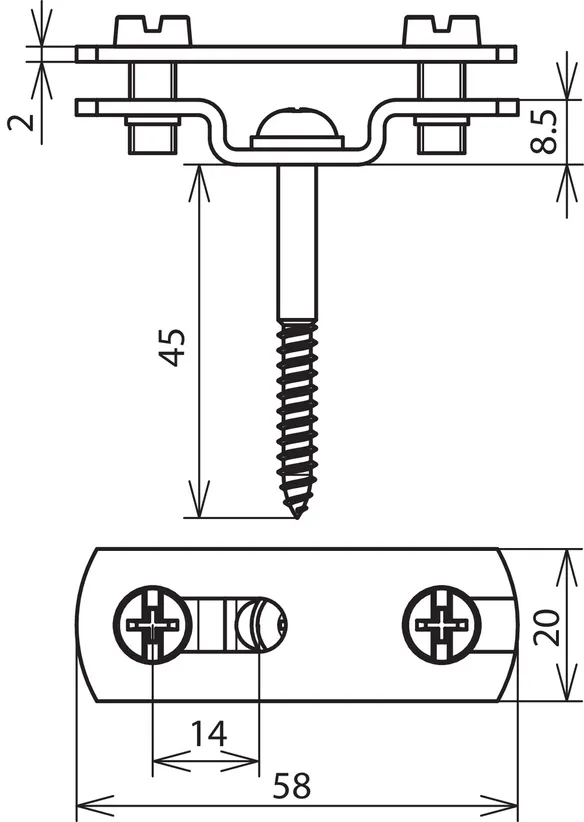

Staffa portafilo con cavallotto on asola (6,5 x 16 mm) e vite per legno premontata INOX
Staffa portafilo con cavallotto a 2 viti con viti M6
Altezza staffa portafilo: 8,5 mm
Staffa portafilo serraggio Td: 30 x 3,5 mm
Materiale staffa portafilo: INOX
Materiale base fissaggio: INOX
Spessore materiale: 2 mm
Vite: 5 x 50 mm

Fabbricato: DEHN
Tipo: FBH ZS 30 B6.5X16 HS5X50 V2A
Art.: 286139
o similare.



Technische Daten

Altezza staffa portafilo 8,5 mm
Staffa portafilo serraggio Td 30 x 3,5 mm
Materiale staffa portafilo INOX
Materiale base fissaggio INOX
Spessore materiale (t) 2 mm
Vite ak 5 x 50 mm
Larghezza componente (l1) 58 mm
Riferimento norma CEI EN 62561-4

Artikel 286139 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 286139 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb
