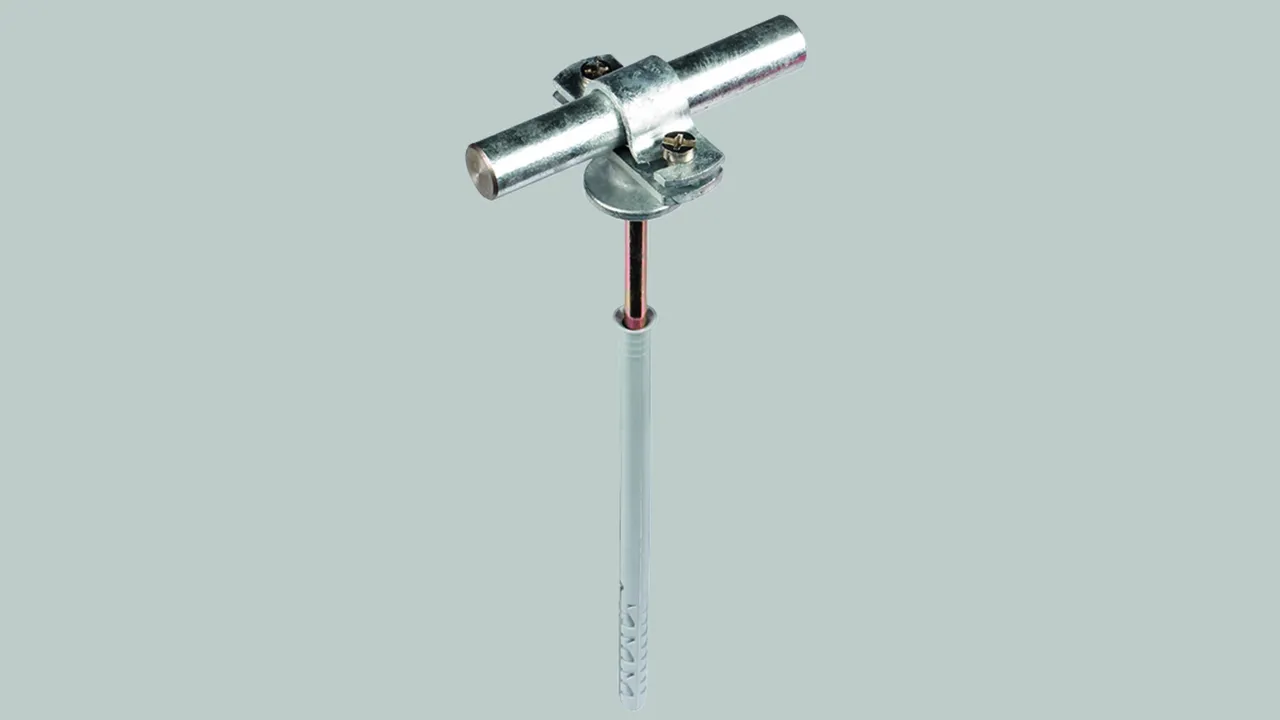

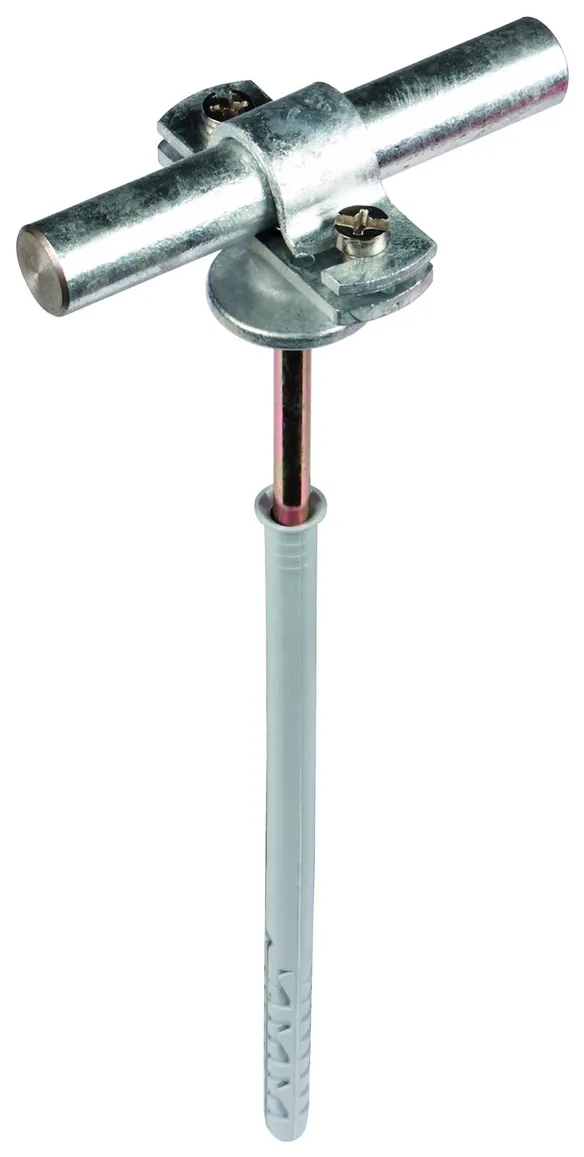

Staffa portaaste per pareti con isolamento termico

Cavallotto a 2 viti con viti M6, con rondella di copertura (ZM) e tasello in materiale plastico Ø10 mm.

1 Produkt

Art.-Nr. 273731 SH ZS 16 AB D10X180 STTZN ZG

GTIN 4013364096691, Zolltarifnr. (EU): 85389099, Bruttogewicht: 149.12 g, VPE: 1.00 pz.

Vorgänger

Abbildungen

Weitere Information

  • CAD-Daten
    • 273731.stp

      Sie müssen angemeldet sein um 273731.stp herunterzuladen.

      Login
    • 273731.igs

      Sie müssen angemeldet sein um 273731.igs herunterzuladen.

      Login
    • 273731.jt

      Sie müssen angemeldet sein um 273731.jt herunterzuladen.

      Login
    • 273731.dwg

      Sie müssen angemeldet sein um 273731.dwg herunterzuladen.

      Login

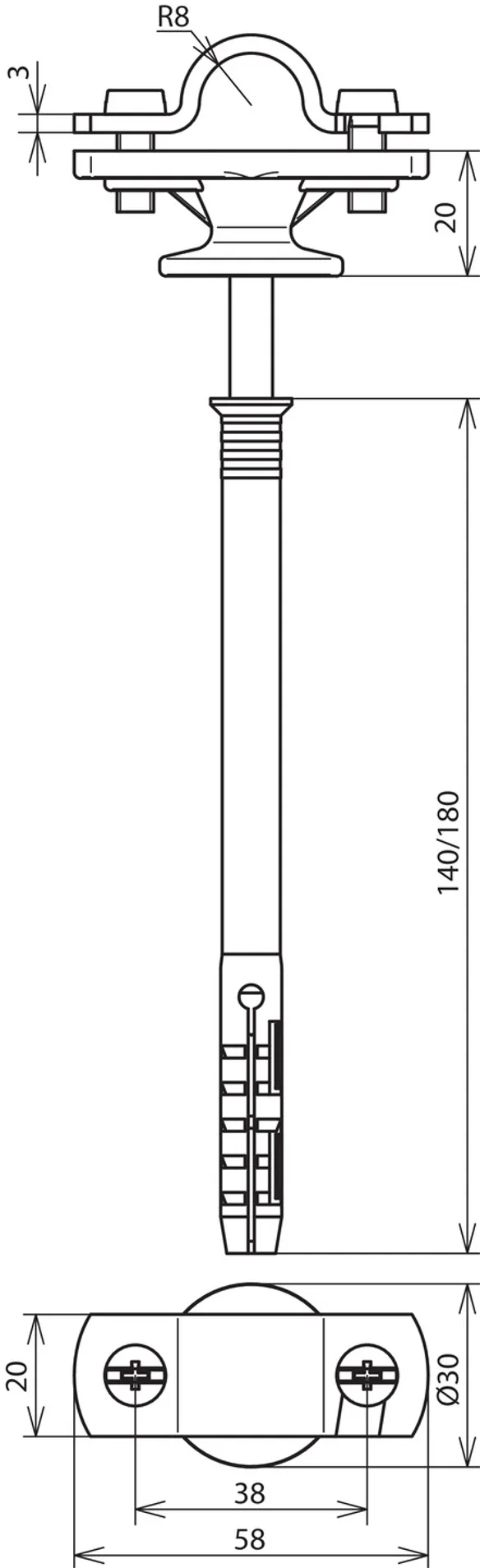

    • 273730m_D.dxf

      Sie müssen angemeldet sein um 273730m_D.dxf herunterzuladen.

      Login
Staffa portafilo per pareti con isolamento termico
Staffa portafilo per il fissaggio di calate su pareti con isolamento termico.
Cavallotto a 2 viti con viti M6, con rondella di copertura (ZM) e tasello in materiale plastico Ø10 mm
Spessore materiale isolante: ca. 110 mm
Materiale cavallotto: Fe/tZn
Materiale base fissaggio: ZM
Vite / tassello: (TX40) 7 x 180 mm

Fabbricato: DEHN
Tipo: SH ZS 16 AB D10X180 STTZN ZG
Art.: 273731
o similare.

Zertifikate



Technische Daten

Spessore materiale isolante ca. 110 mm
Profondità foro ca. 190 mm
Materiale cavallotto Fe/tZn
Materiale base fissaggio ZM
Altezza staffa portafilo 20 mm
Staffa portafilo serraggio Td 16 mm
Vite / tassello bl (TX40) 7 x 180 mm
