Staffa portafilo per pareti con isolamento termico

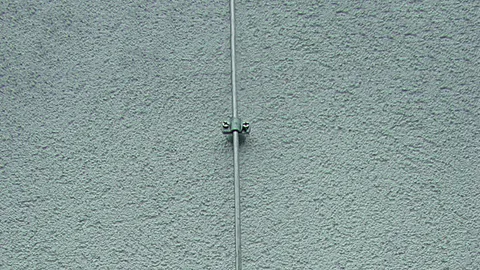

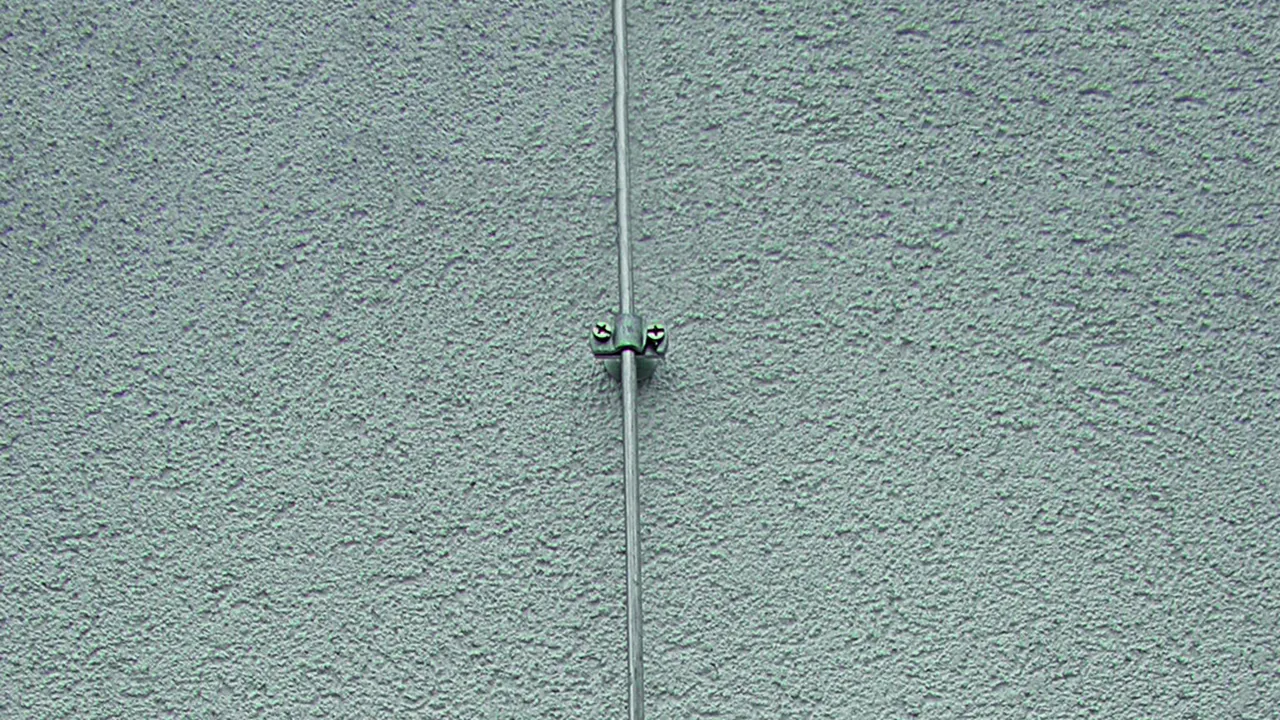

Staffa portafilo per il fissaggio di calate su pareti con isolamento termico.
Cavallotto a 2 viti M6, con rondella di copertura (ZG) e tassello in plastica Ø10 mm, posa fissa del conduttore.

3 Produkte

Art.-Nr. 273740 LH ZS 7.10 AB D10X140 STTZN ZG

GTIN 4013364096714, Zolltarifnr. (EU): 85389099, Bruttogewicht: 113.00 g, VPE: 50.00 pz.

Vorgänger

Abbildungen

Weitere Information

  • CAD-Daten
    • 273740.stp

      Sie müssen angemeldet sein um 273740.stp herunterzuladen.

      Login
    • 273740.igs

      Sie müssen angemeldet sein um 273740.igs herunterzuladen.

      Login
    • 273740.jt

      Sie müssen angemeldet sein um 273740.jt herunterzuladen.

      Login
    • 273740.dwg

      Sie müssen angemeldet sein um 273740.dwg herunterzuladen.

      Login
    • 273740m_D.dxf

      Sie müssen angemeldet sein um 273740m_D.dxf herunterzuladen.

      Login
Staffa portafilo per pareti con sistemi di isolamento termico
Staffa portafilo per pareti con sistemi di isolamento termico, cavallotto a due viti con viti M6,
posa fissa del conduttore
Lunghezza morsetto: 70 mm
Staffa portafilo serraggio Td: 7-10 mm
Materiale base fissaggio: ZM
Materiale cavallotto: Fe/tZn
Vite tassello: (TX40) 7 x 140 mm

Fabbricato: DEHN
Tipo: LH ZS 7.10 AB D10X140 STTZN ZG
Art.: 273740
o similare.

Zertifikate



Technische Daten

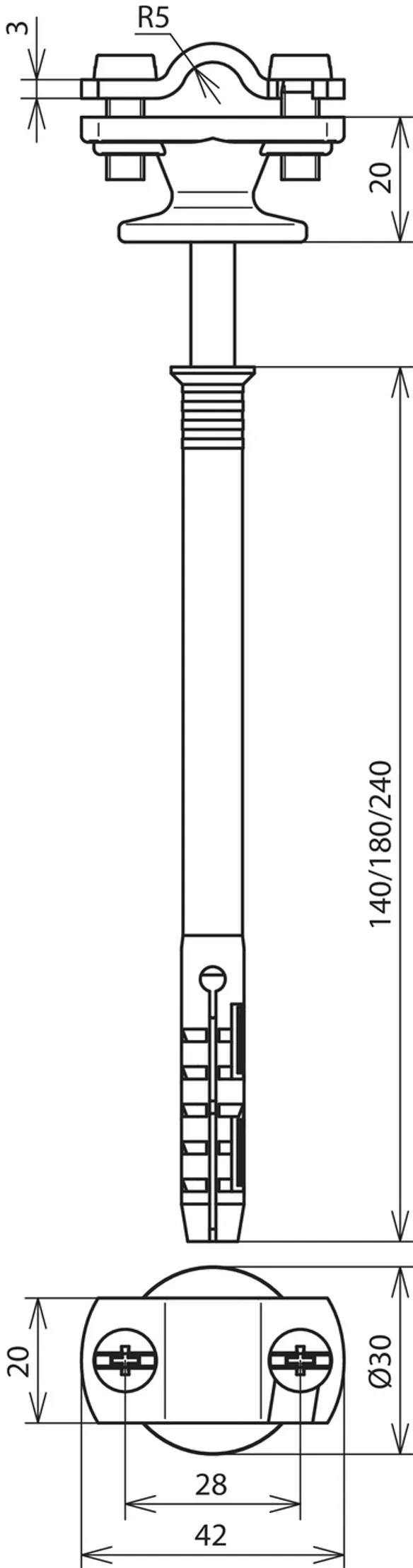

Lunghezza morsetto 70 mm
Lunghezza complessiva 140 mm
Staffa portafilo serraggio Td 7-10 mm
Materiale base fissaggio ZM
Materiale cavallotto Fe/tZn
Altezza staffa portafilo 20 mm
Vite tassello bl (TX40) 7 x 140 mm
Riferimento norma CEI EN 62561-4

Artikel 273740 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 273740 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 273741 LH ZS 7.10 AB D10X180 STTZN ZG

GTIN 4013364096721, Zolltarifnr. (EU): 85389099, Bruttogewicht: 126.22 g, VPE: 50.00 pz.

Abbildungen

Weitere Information

  • CAD-Daten
    • 273741.stp

      Sie müssen angemeldet sein um 273741.stp herunterzuladen.

      Login
    • 273741.igs

      Sie müssen angemeldet sein um 273741.igs herunterzuladen.

      Login
    • 273741.jt

      Sie müssen angemeldet sein um 273741.jt herunterzuladen.

      Login
    • 273741.dwg

      Sie müssen angemeldet sein um 273741.dwg herunterzuladen.

      Login
    • 273740m_D.dxf

      Sie müssen angemeldet sein um 273740m_D.dxf herunterzuladen.

      Login

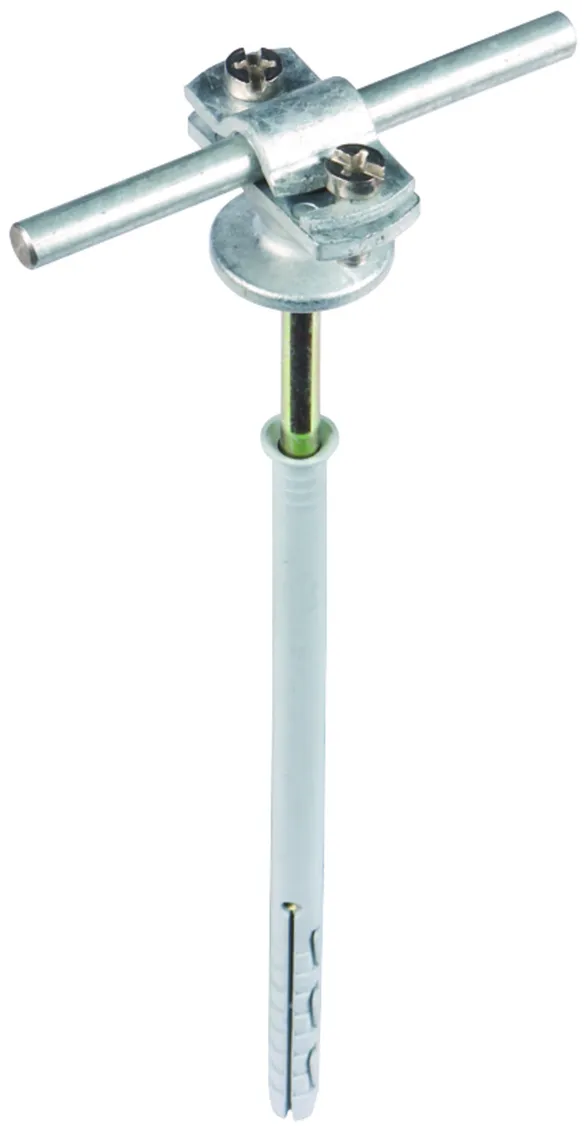

Staffa portafilo per pareti con sistemi di isolamento termico
Staffa portafilo per pareti con sistemi di isolamento termico, cavallotto a due viti M6,
posa fissa del conduttore
Lunghezza morsetto: 100 mm
Staffa portafilo serraggio Td: 7-10 mm
Materiale base fissaggio: ZM
Materiale cavallotto: Fe/tZn
Vite tassello: (TX40) 7 x 180 mm

Fabbricato: DEHN
Tipo: LH ZS 7.10 AB D10X180 STTZN ZG
Art.: 273741
o similare.

Zertifikate



Technische Daten

Lunghezza morsetto 100 mm
Lunghezza complessiva 180 mm
Staffa portafilo serraggio Td 7-10 mm
Materiale base fissaggio ZM
Materiale cavallotto Fe/tZn
Altezza staffa portafilo 20 mm
Vite tassello bl (TX40) 7 x 180 mm
Riferimento norma CEI EN 62561-4

Artikel 273741 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 273741 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 273742 LH ZS 7.10 AB D10X240 STTZN ZG

GTIN 4013364096738, Zolltarifnr. (EU): 85389099, Bruttogewicht: 154.76 g, VPE: 50.00 pz.

Abbildungen

Weitere Information

  • CAD-Daten
    • 273742.stp

      Sie müssen angemeldet sein um 273742.stp herunterzuladen.

      Login
    • 273742.igs

      Sie müssen angemeldet sein um 273742.igs herunterzuladen.

      Login
    • 273742.jt

      Sie müssen angemeldet sein um 273742.jt herunterzuladen.

      Login
    • 273742.dwg

      Sie müssen angemeldet sein um 273742.dwg herunterzuladen.

      Login
    • 273740m_D.dxf

      Sie müssen angemeldet sein um 273740m_D.dxf herunterzuladen.

      Login

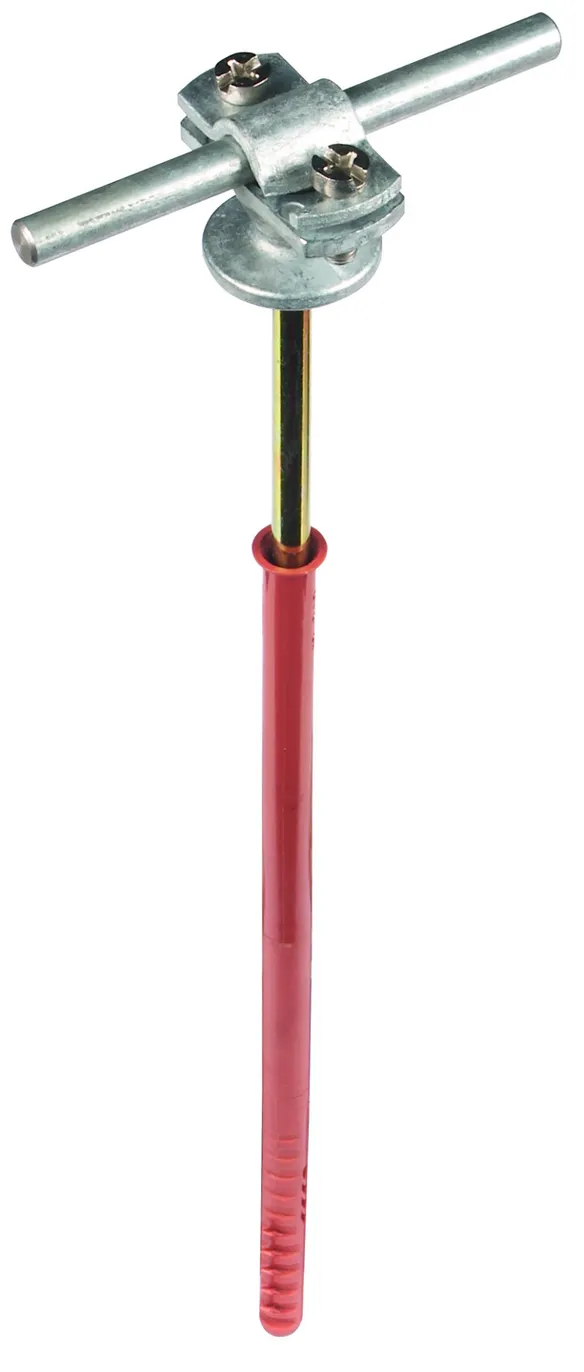

Staffa portafilo per pareti con sistemi di isolamento termico
Staffa portafilo per pareti con sistemi di isolamento termico, cavallotto a due viti M6,
posa fissa del conduttore
Lunghezza morsetto: 160 mm
Staffa portafilo serraggio Td: 7-10 mm
Materiale base fissaggio: ZM
Materiale cavallotto: Fe/tZn
Vite tassello: (TX40) 7 x 240 mm

Fabbricato: DEHN
Tipo: LH ZS 7.10 AB D10X240 STTZN ZG
Art.: 273742
o similare.

Zertifikate



Technische Daten

Lunghezza morsetto 160 mm
Lunghezza complessiva 230 mm
Staffa portafilo serraggio Td 7-10 mm
Materiale base fissaggio ZM
Materiale cavallotto Fe/tZn
Altezza staffa portafilo 20 mm
Vite tassello bl (TX40) 7 x 240 mm
Riferimento norma CEI EN 62561-4
