Morsetto Maxi -MV

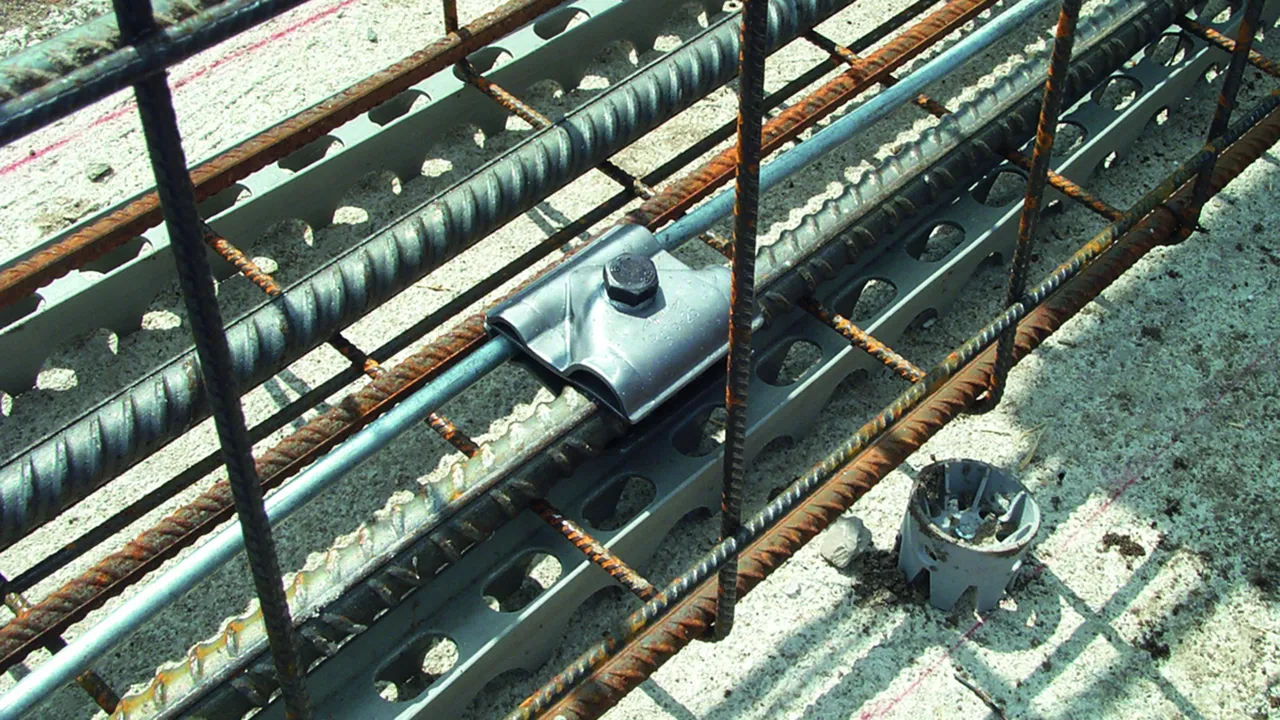

Morsetto di collegamento multiuso "maxi" per l'applicazione universale per connessioni a croce, a "T" e parallele, per la connessione di dispersori di profondità oppure ferri d'armatura; a tre componenti, con filetto nella parte inferiore.

Con vite esagonale

2 Produkte

Art.-Nr. 308041 MAMVK 8.16 15.25 STTZN

GTIN 4013364056411, Zolltarifnr. (EU): 85359000, Bruttogewicht: 483.40 g, VPE: 20.00 pz.

Abbildungen

Weitere Information

  • CAD-Daten
    • 308041.stp

      Sie müssen angemeldet sein um 308041.stp herunterzuladen.

      Login
    • 308041.igs

      Sie müssen angemeldet sein um 308041.igs herunterzuladen.

      Login
    • 308041.jt

      Sie müssen angemeldet sein um 308041.jt herunterzuladen.

      Login
    • 308041.dwg

      Sie müssen angemeldet sein um 308041.dwg herunterzuladen.

      Login
    • 308040m_D.dxf

      Sie müssen angemeldet sein um 308040m_D.dxf herunterzuladen.

      Login

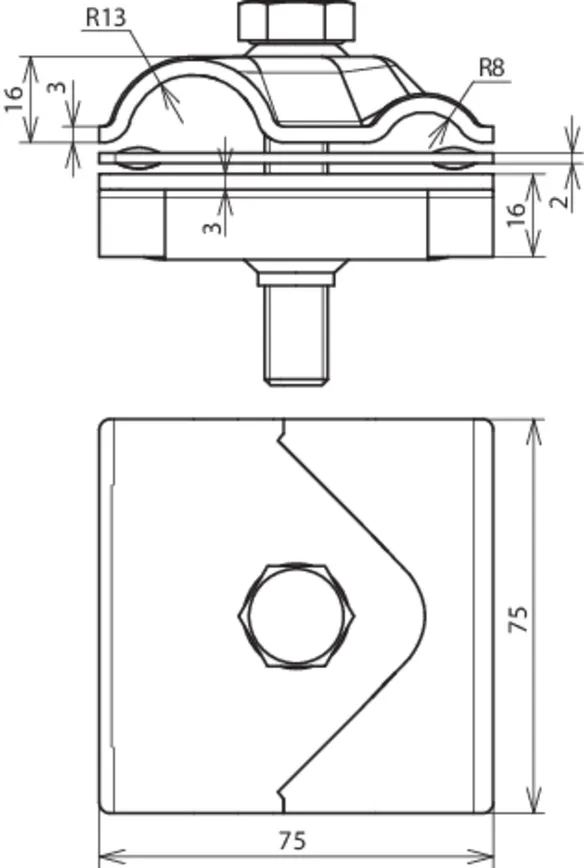

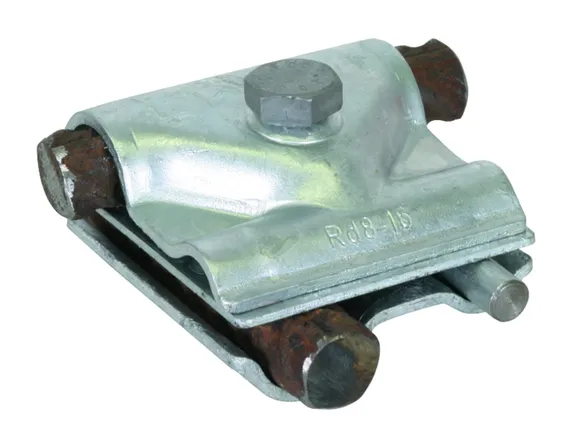

Morsetto MAXI -MV Fe/tZn
Morsetto MAXI -MV
per il collegamento di ferri d'armatura
con conduttori tondi
nelle connessioni a croce, a "T" e parallele
Materiale morsetto: Fe/tZn
Campo di serraggio Td: 8-16 / 15-25 mm
Spessore materiale: 3,0 / 2,0 mm
Materiale vite: Fe/tZn
Riferimento norma: CEI EN 62561-1
Corrente di corto circuito (AC 50 Hz / DC): 6,2 kA

Fabbricato: DEHN
Tipo: MAMVK 8.16 15.25 STTZN
Art.: 308041
o similare.

Zertifikate



Technische Daten

Materiale morsetto Fe/tZn
Campo di serraggio Td 8-16 / 15-25 mm
Spessore materiale 3,0 / 2,0 mm
Riferimento norma CEI EN 62561-1
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 6,2 kA
*) Per l'attribuzione precisa vedi certificato di prova.

Artikel 308041 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 308041 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 308040 MAMVK 8.16 15.25 STBL

GTIN 4013364055902, Zolltarifnr. (EU): 85359000, Bruttogewicht: 462.30 g, VPE: 20.00 pz.

Abbildungen

Weitere Information

  • CAD-Daten
    • 308041.stp

      Sie müssen angemeldet sein um 308041.stp herunterzuladen.

      Login
    • 308041.igs

      Sie müssen angemeldet sein um 308041.igs herunterzuladen.

      Login
    • 308041.jt

      Sie müssen angemeldet sein um 308041.jt herunterzuladen.

      Login
    • 308041.dwg

      Sie müssen angemeldet sein um 308041.dwg herunterzuladen.

      Login
    • 308040m_D.dxf

      Sie müssen angemeldet sein um 308040m_D.dxf herunterzuladen.

      Login

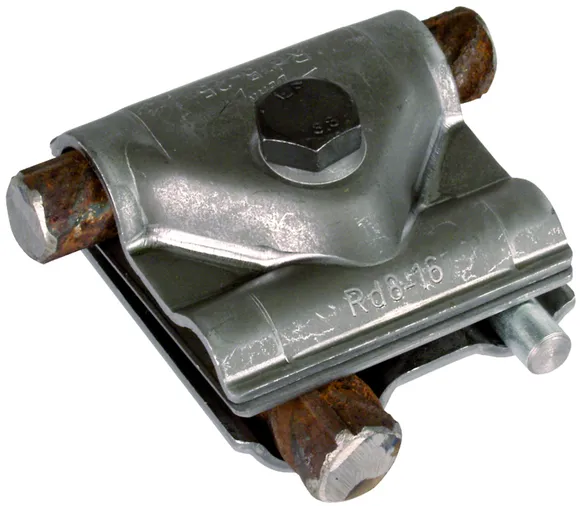

Morsetto MAXI -MV Fe/non zincato
Morsetto MAXI -MV
per il collegamento di ferri d'armatura
con conduttori tondi
nelle connessioni a croce, a "T" e parallele
Materiale morsetto: Fe/non zincato
Campo di serraggio Td: 8-16 / 15-25 mm
Spessore materiale: 3,0 / 2,0 mm
Materiale vite: Fe/non zincato
Riferimento norma: CEI EN 62561-1
Corrente di corto circuito (AC 50 Hz / DC): 10,2 kA
Omologazione: UL 467

Fabbricato: DEHN
Tipo: MAMVK 8.16 15.25 STBL
Art.: 308040
o similare.

Zertifikate



Technische Daten

Materiale morsetto Fe/non zincato
Campo di serraggio Td 8-16 / 15-25 mm
Spessore materiale 3,0 / 2,0 mm
Riferimento norma CEI EN 62561-1
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 10,2 kA
Omologazione UL 467
*) Per l'attribuzione precisa vedi certificato di prova.

Artikel 308040 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 308040 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Con momento torcenre definito

Versione come l’art. n. 308 041, ma con bullone autorompente in acciaio inox (V2A) con coppia di rottura 35 +/-3 Nm, anziché vite standard a testa esagonale

  • Affidabile qualità di montaggio grazie alla coppia costante e alla forza di serraggio definita
  • Facile da montare: non è necessaria la chiave dinamometrica
  • Enorme risparmio di tempo rispetto alla saldatura esotermica
  • Assenza del fumo di saldatura, pericoloso e nocivo per l’installatore
  • Nessun rischio per l’ambiente

1 Produkt

Art.-Nr. 308044 MAMVK 8.16 15.25 STTZN ARS35NM PAR 20P

GTIN 4013364522992, Zolltarifnr. (EU): 85359000, Bruttogewicht: 479.50 g, VPE: 20.00 pz.

Abbildungen

Weitere Information

  • CAD-Daten
    • 308044.stp

      Sie müssen angemeldet sein um 308044.stp herunterzuladen.

      Login
    • 308044.igs

      Sie müssen angemeldet sein um 308044.igs herunterzuladen.

      Login
    • 308044.jt

      Sie müssen angemeldet sein um 308044.jt herunterzuladen.

      Login
    • 308044.dwg

      Sie müssen angemeldet sein um 308044.dwg herunterzuladen.

      Login
    • 308044m_D.dxf

      Sie müssen angemeldet sein um 308044m_D.dxf herunterzuladen.

      Login

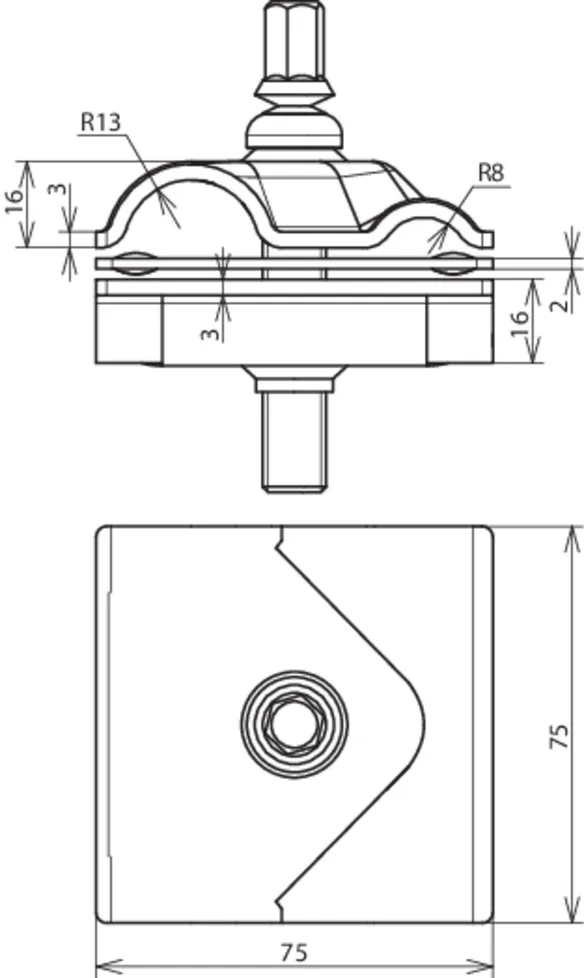

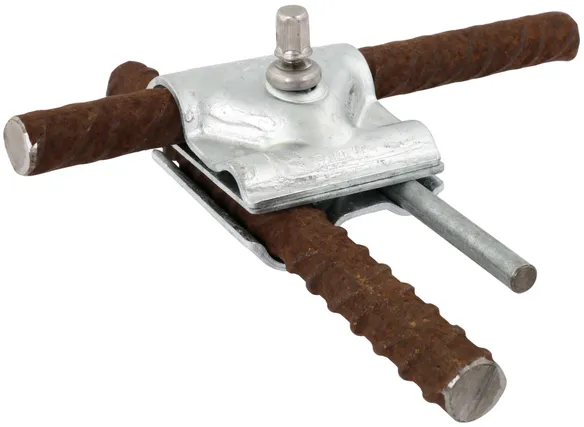

Morsetto MAXI -MV Fe/tZn
Morsetto MAXI -MV
con vite di pecarico
per il collegamento di ferri d'armatura
con conduttori tondi
nelle connessioni a croce, a "T" e parallele

Materiale morsetto: Fe/tZn
Campo di serraggio Td: 8-16 / 15-25 mm
Spessore materiale: 3,0 / 2,0 mm
Materiale vite: INOX
Corrente di corto circuito (AC 50 Hz / DC): 6,2 kA

Fabbricato: DEHN
Tipo: MAMVK 8.16 15.25 STTZN ARS35NM PAR 20P
Art.: 308044
o similare.

Zertifikate



Technische Daten

Materiale morsetto Fe/tZn
Campo di serraggio Td 8-16 / 15-25 mm
Spessore materiale 3,0 / 2,0 mm
Corrente di corto circuito (AC 50 Hz / DC) (1 s; ≤ 300 °C) 6,2 kA
