V NH / VA NH

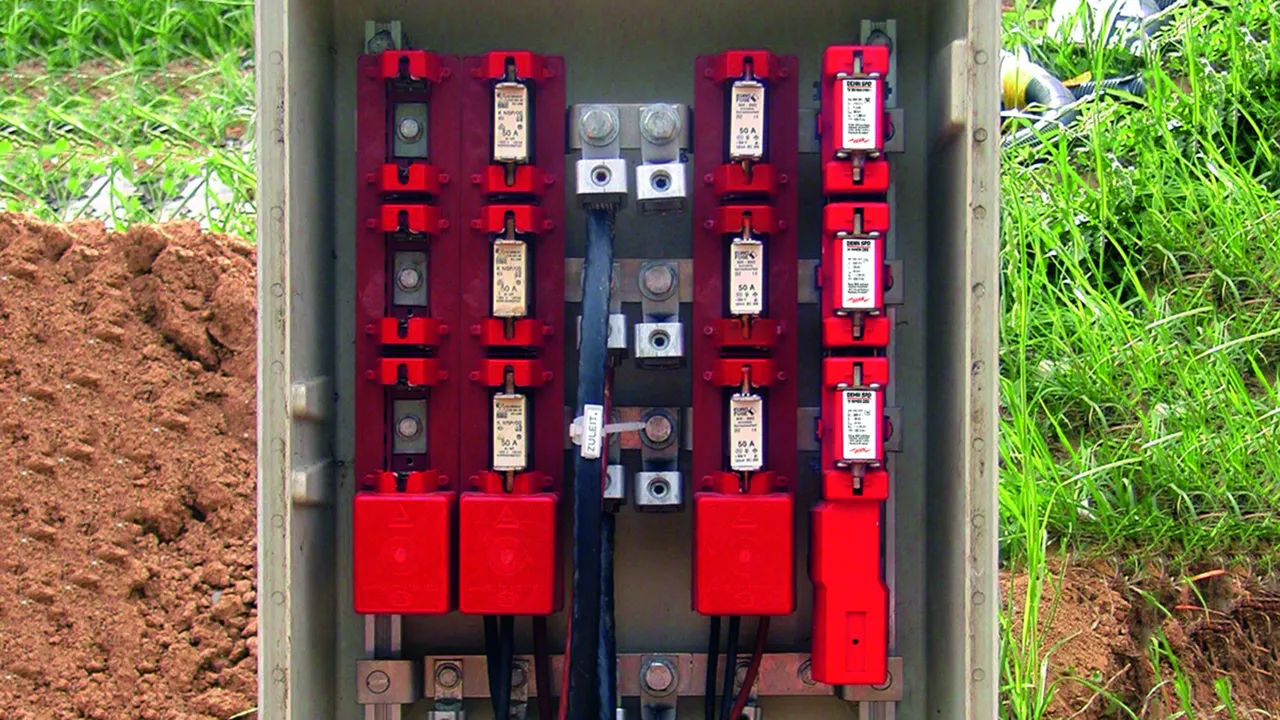

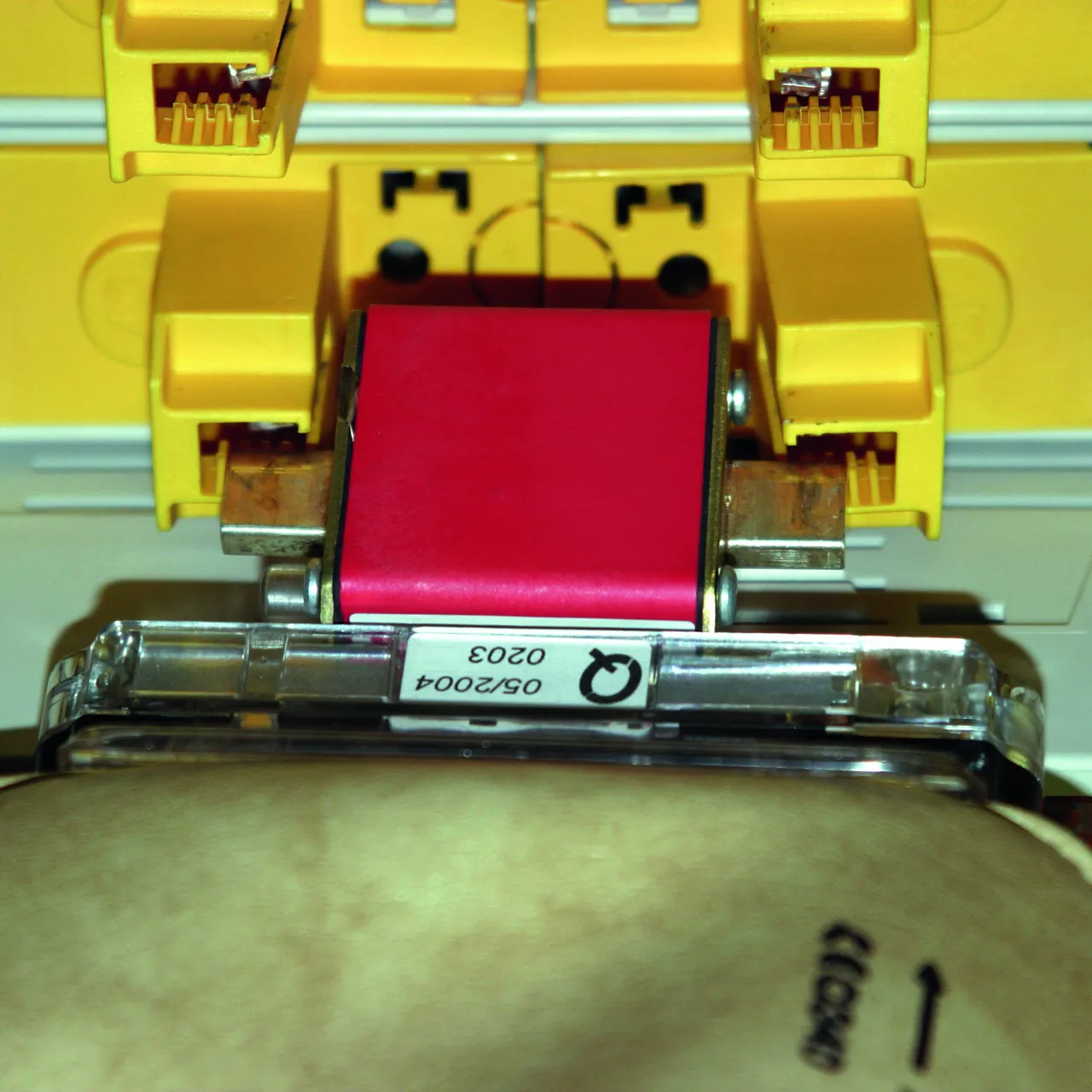

  • Limitatore per l’impiego in zoccoli portafusibili NH (grandezza 00 e 1)
  • Varistore all'ossido di zinco con dispositivo di controllo, dispositivo di sezionamento e fusibile di protezione integrato (VA NH dispone di un ulteriore spinterometro collegato in serie)
  • Coordinato energeticamente nella famiglia di produzione Red/Line
  • Indicazione di guasto tramite espulsione del percussore

Details

lorem ipsum
lorem ipsum

V NH00 (FM)

Limitatore di sovratensione basato su varistore con fusibile di protezione integrato per impiego su base portafusibili NH 00, opzionale con percussore speciale per telesegnalamento.

2 Produkte

Art.-Nr. 900261 V NH00 280

GTIN 4013364094352, Zolltarifnr. (EU): 85363030, Bruttogewicht: 191.00 g, VPE: 1.00 pz.

Abbildungen

Weitere Information

  • CAD-Daten
    • 900261.stp

      Sie müssen angemeldet sein um 900261.stp herunterzuladen.

      Login
    • 900261.igs

      Sie müssen angemeldet sein um 900261.igs herunterzuladen.

      Login
    • 900261.jt

      Sie müssen angemeldet sein um 900261.jt herunterzuladen.

      Login
    • 900261.dwg

      Sie müssen angemeldet sein um 900261.dwg herunterzuladen.

      Login
    • 900261_262m_D.dxf

      Sie müssen angemeldet sein um 900261_262m_D.dxf herunterzuladen.

      Login
    • DEHN.900261.edz

      Sie müssen angemeldet sein um DEHN.900261.edz herunterzuladen.

      Login
    • DEHN.900261.wspak

      Sie müssen angemeldet sein um DEHN.900261.wspak herunterzuladen.

      Login

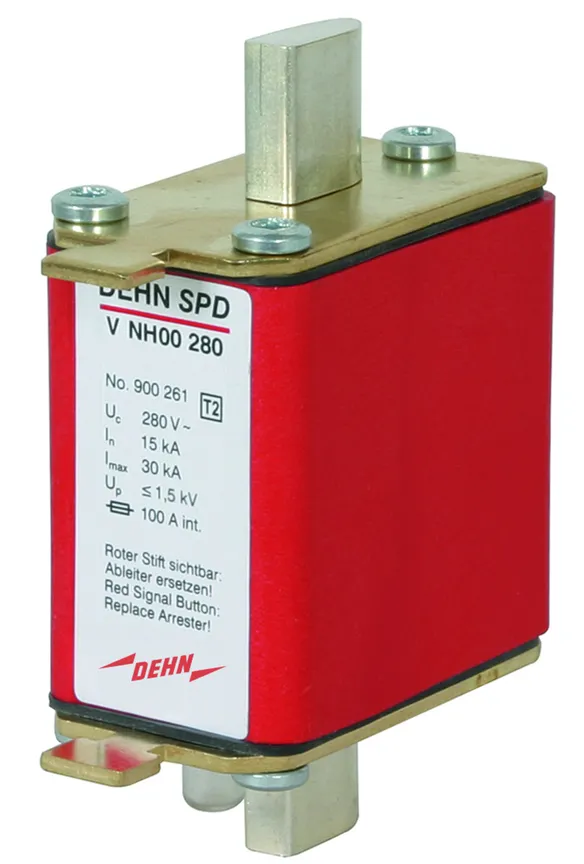

Limitatore di sovratensione V NH00 280
Limitatore di sovratensione basato su varistore
con fusibile di protezione integrato per impiego su base
portafusibili NH 00
SPD Tipo 2 secondo EN 61643-11 / ... IEC 61643-11
Indicazione di guasto
Tensione continuativa massima: 280 V AC
Livello di protezione: ≤ 1,5 kV
Corrente impulsiva nominale di scarica (8/20 µs): 15 kA
Corrente impulsiva max di scarica (8/20 µs): 30 kA
Capacità di interruzione della protezione interna di Back-up:
Coordinamento energetico secondo CEI EN 62305-4
SPD della famiglia di prodotti Red/Line
Montaggio su base portafusibile NH grandezza 00

Fabbricato: DEHN
Tipo: V NH00 280
Art.: 900261
o similare.

Zertifikate



Integrierte Vorsicherung

Hier ist die Vorsicherung bereits integriert. Das bedeutet: Reduzierter Platzbedarf, geringere Montagekosten, schnellere Verdrahtungszeiten und kürzere Anschlussleitungslängen. Dieses Konzept ist in den Produktfamilien DEHNvenCI, DEHNbloc Maxi S, DEHNguard ... CI und V(A) NH zu finden.

Technische Daten

SPD secondo EN 61643-11 / ... IEC 61643-11 Tipo 2 / Class II
Massima tensione continuativa AC (UC ) 280 V (50 / 60 Hz)
Corrente impulsiva max di scarica (8/20 µs) (Imax ) 30 kA
Livello di protezione (UP ) ≤ 1,5 kV
Dispositivo di protezione di corrente max non necessario

Artikel 900261 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 900261 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 900263 V NH00 280 FM

GTIN 4013364094369, Zolltarifnr. (EU): 85363030, Bruttogewicht: 208.00 g, VPE: 1.00 pz.

Abbildungen

Weitere Information

  • CAD-Daten
    • 900263.stp

      Sie müssen angemeldet sein um 900263.stp herunterzuladen.

      Login
    • 900263.igs

      Sie müssen angemeldet sein um 900263.igs herunterzuladen.

      Login
    • 900263.jt

      Sie müssen angemeldet sein um 900263.jt herunterzuladen.

      Login
    • 900263.dwg

      Sie müssen angemeldet sein um 900263.dwg herunterzuladen.

      Login

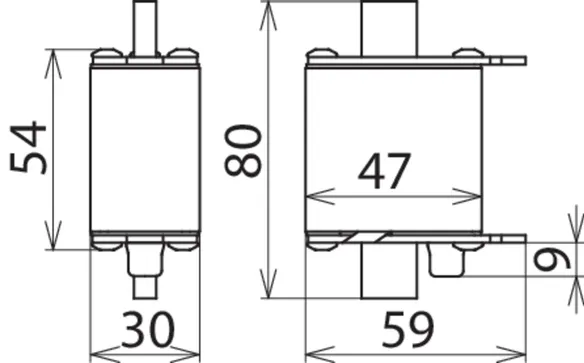

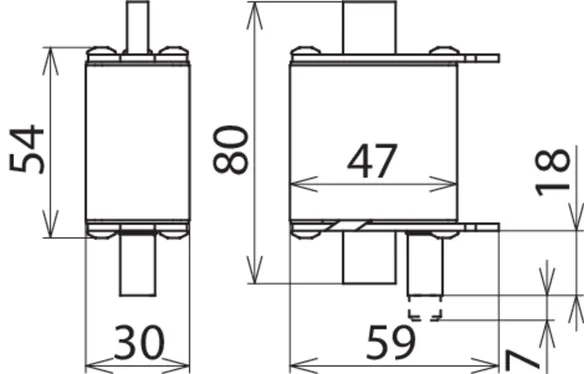

    • 900263_264m_D.dxf

      Sie müssen angemeldet sein um 900263_264m_D.dxf herunterzuladen.

      Login
    • DEHN.900263.edz

      Sie müssen angemeldet sein um DEHN.900263.edz herunterzuladen.

      Login
    • DEHN.900263.wspak

      Sie müssen angemeldet sein um DEHN.900263.wspak herunterzuladen.

      Login

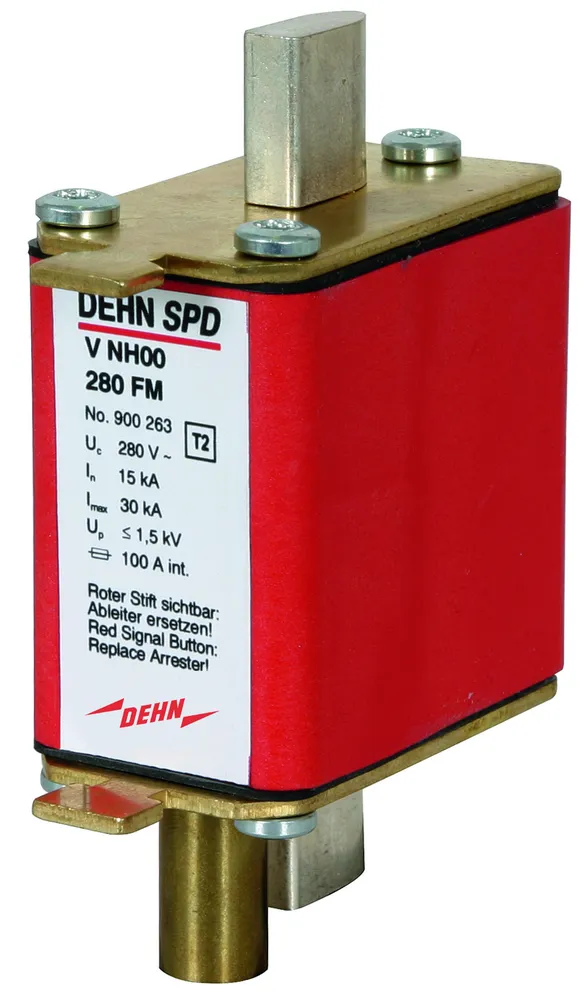

Limitatore di sovratensione V NH00 280 FM
Limitatore di sovratensione basato su varistore
con fusibile di protezione integrato per impiego su base
portafusibili NH 00, opzionale con percussore speciale
per telesegnalamento
SPD Tipo 2 secondo EN 61643-11 / ... IEC 61643-11
Indicazione di guasto
Tensione continuativa massima: 280 V AC
Livello di protezione: ≤ 1,5 kV
Corrente impulsiva nominale di scarica (8/20 µs): 15 kA
Corrente impulsiva max di scarica (8/20 µs): 30 kA
Capacità di interruzione della protezione interna di Back-up:
Coordinamento energetico secondo CEI EN 62305-4
SPD della famiglia di prodotti Red/Line
Montaggio su base portafusibile NH grandezza 00

Fabbricato: DEHN
Tipo: V NH00 280 FM
Art.: 900263
o similare.

Zertifikate



Integrierte Vorsicherung

Hier ist die Vorsicherung bereits integriert. Das bedeutet: Reduzierter Platzbedarf, geringere Montagekosten, schnellere Verdrahtungszeiten und kürzere Anschlussleitungslängen. Dieses Konzept ist in den Produktfamilien DEHNvenCI, DEHNbloc Maxi S, DEHNguard ... CI und V(A) NH zu finden.

Technische Daten

SPD secondo EN 61643-11 / ... IEC 61643-11 Tipo 2 / Class II
Massima tensione continuativa AC (UC ) 280 V (50 / 60 Hz)
Corrente impulsiva max di scarica (8/20 µs) (Imax ) 30 kA
Livello di protezione (UP ) ≤ 1,5 kV
Dispositivo di protezione di corrente max non necessario
Perno per segnalazione a distanza spostamento 7 mm

Artikel 900263 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 900263 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

V NH1

Limitatore di sovratensione basato su varistore con fusibile di protezione integrato per impiego su base portafusibili NH dimensione 1.

1 Produkt

Art.-Nr. 900270 V NH1 280

GTIN 4013364106703, Zolltarifnr. (EU): 85363030, Bruttogewicht: 243.10 g, VPE: 1.00 pz.

Vorgänger

Abbildungen

Weitere Information

  • CAD-Daten
    • 900270.stp

      Sie müssen angemeldet sein um 900270.stp herunterzuladen.

      Login
    • 900270.igs

      Sie müssen angemeldet sein um 900270.igs herunterzuladen.

      Login
    • 900270.jt

      Sie müssen angemeldet sein um 900270.jt herunterzuladen.

      Login
    • 900270.dwg

      Sie müssen angemeldet sein um 900270.dwg herunterzuladen.

      Login

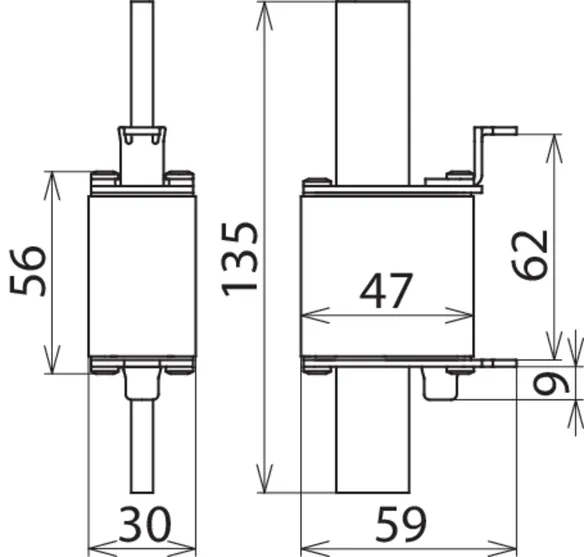

    • 900270_271m_D.dxf

      Sie müssen angemeldet sein um 900270_271m_D.dxf herunterzuladen.

      Login
    • DEHN.900270.edz

      Sie müssen angemeldet sein um DEHN.900270.edz herunterzuladen.

      Login
    • DEHN.900270.wspak

      Sie müssen angemeldet sein um DEHN.900270.wspak herunterzuladen.

      Login

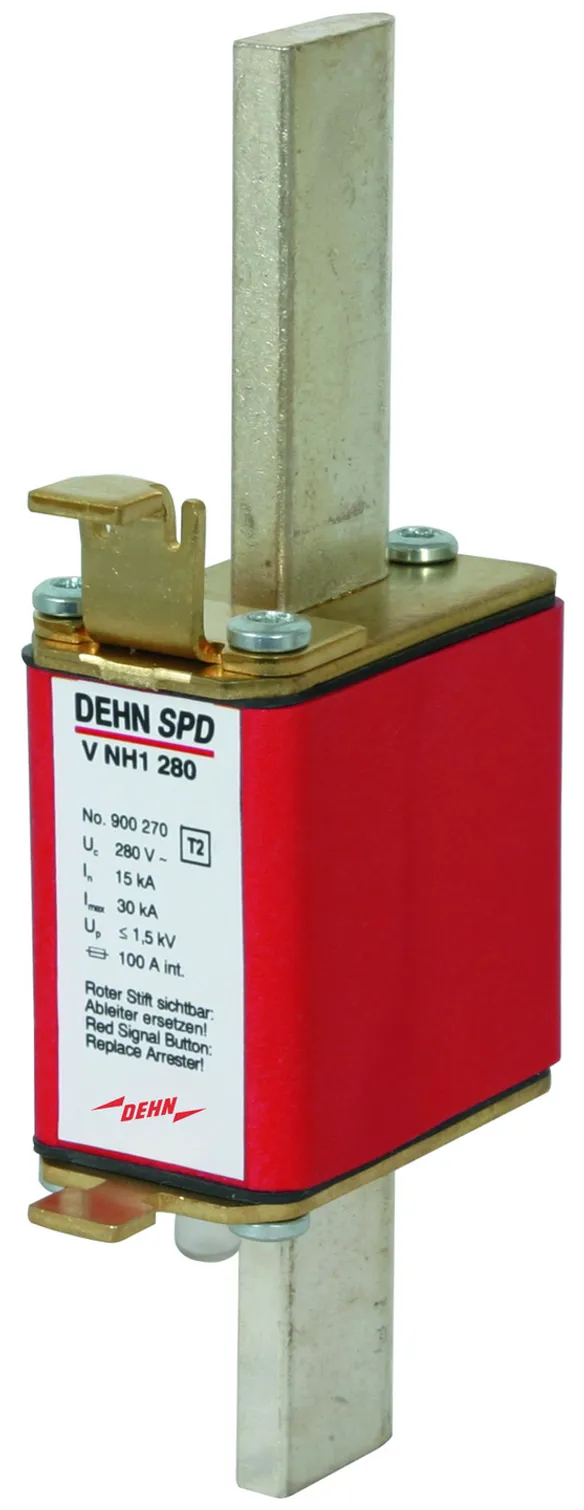

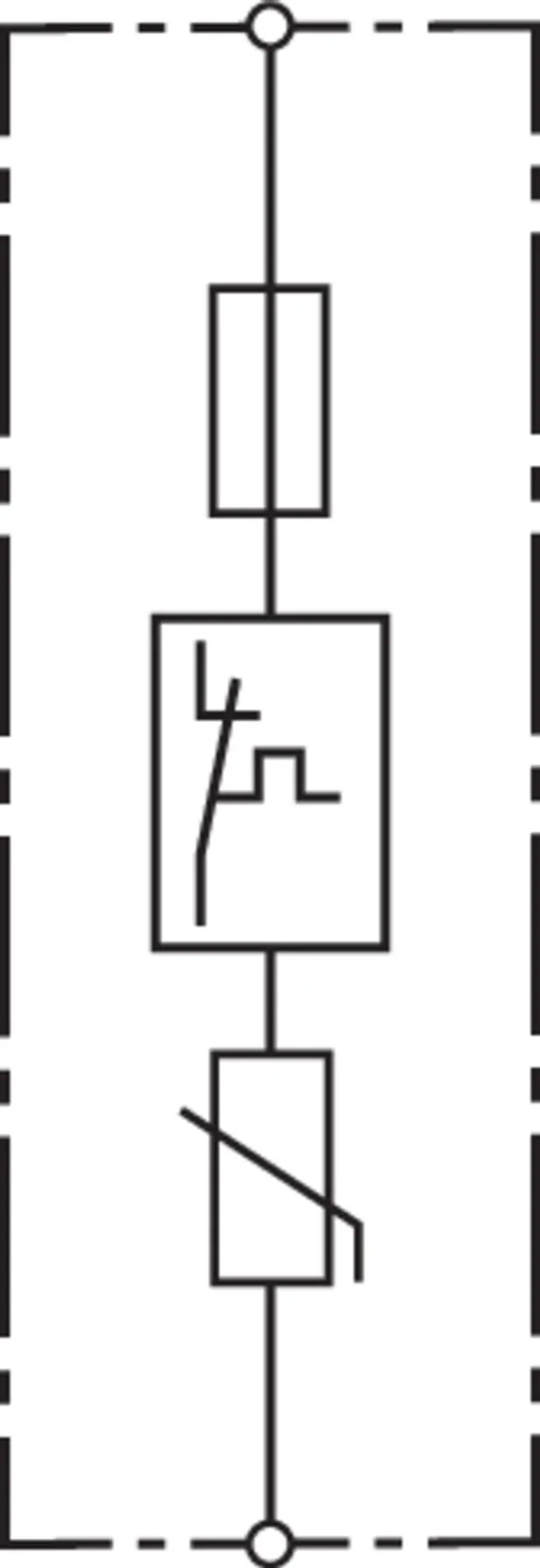

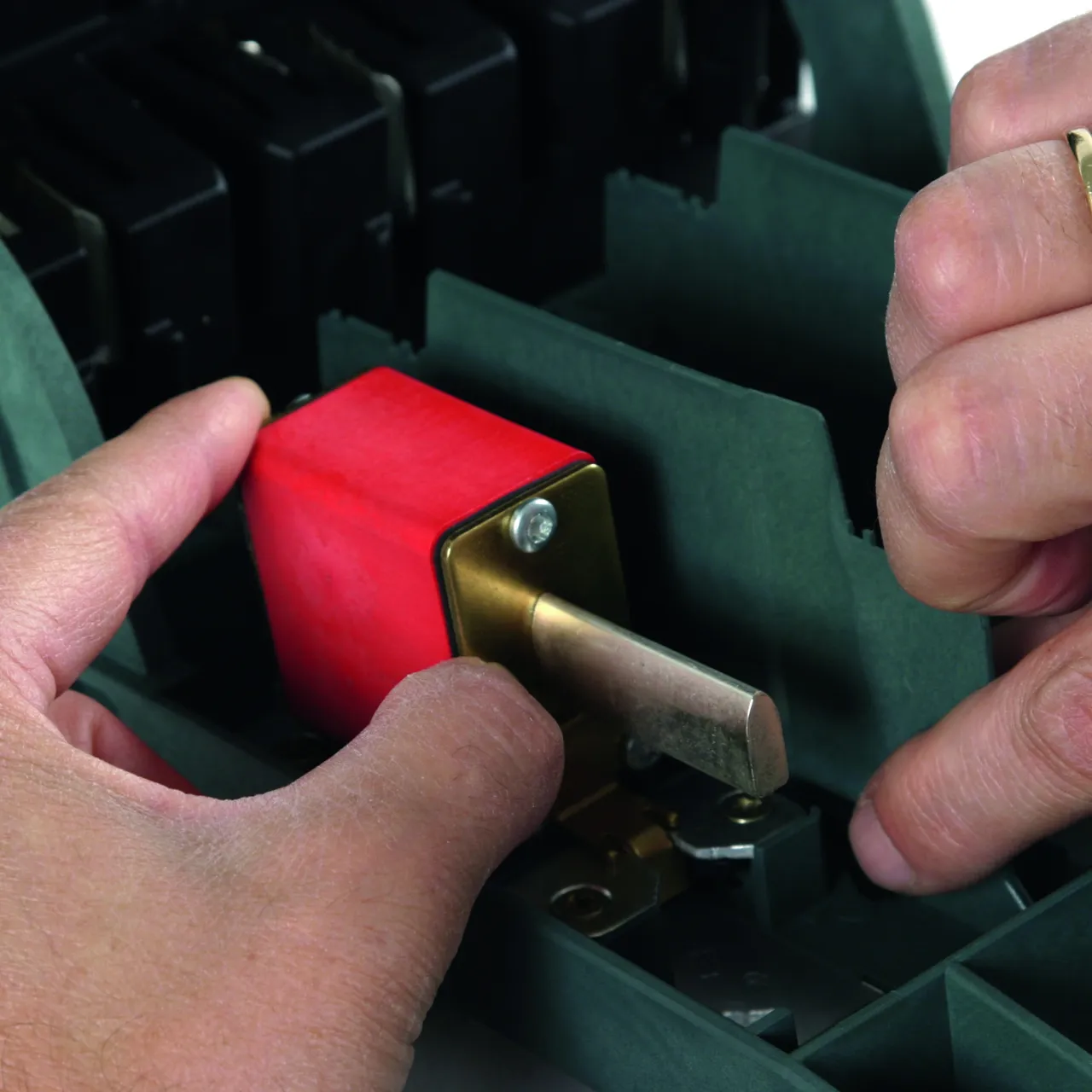

Limitatore di sovratensione V NH1 280
Limitatore di sovratensione basato su varistore
con fusibile di protezione integrato per impiego su base
portafusibili NH dimensione 1
SPD Tipo 2 secondo EN 61643-11 / ... IEC 61643-11
Tensione continuativa massima: 280 V AC
Livello di protezione: ≤ 1,5 kV
Corrente impulsiva nominale di scarica (8/20 µs): 15 kA
Corrente impulsiva max di scarica (8/20 µs): 30 kA
Capacità di interruzione della protezione interna di Back-up:
Coordinamento energetico secondo CEI EN 62305-4
SPD della famiglia di prodotti Red/Line
Montaggio su base portafusibile NH grandezza 1

Fabbricato: DEHN
Tipo: V NH1 280
Art.: 900270
o similare.

Zertifikate



Integrierte Vorsicherung

Hier ist die Vorsicherung bereits integriert. Das bedeutet: Reduzierter Platzbedarf, geringere Montagekosten, schnellere Verdrahtungszeiten und kürzere Anschlussleitungslängen. Dieses Konzept ist in den Produktfamilien DEHNvenCI, DEHNbloc Maxi S, DEHNguard ... CI und V(A) NH zu finden.

Technische Daten

SPD secondo EN 61643-11 / ... IEC 61643-11 Tipo 2 / Class II
Massima tensione continuativa AC (UC ) 280 V (50 / 60 Hz)
Corrente impulsiva max di scarica (8/20 µs) (Imax ) 30 kA
Livello di protezione (UP ) ≤ 1,5 kV
Dispositivo di protezione di corrente max non necessario

Artikel 900270 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 900270 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

VA NH00 (FM)

Limitatore di sovratensione basato su circuito in serie di varistore e spinterometro con fusibile di protezione integrato; per l'utilizzo in basi portafusibili NH dimensione 00, opzionale con percussore speciale per telesegnalamento.

2 Produkte

Art.-Nr. 900262 VA NH00 280

GTIN 4013364072572, Zolltarifnr. (EU): 85363030, Bruttogewicht: 192.00 g, VPE: 1.00 pz.

Abbildungen

Weitere Information

  • CAD-Daten
    • 900261.stp

      Sie müssen angemeldet sein um 900261.stp herunterzuladen.

      Login
    • 900261.igs

      Sie müssen angemeldet sein um 900261.igs herunterzuladen.

      Login
    • 900261.jt

      Sie müssen angemeldet sein um 900261.jt herunterzuladen.

      Login
    • 900261.dwg

      Sie müssen angemeldet sein um 900261.dwg herunterzuladen.

      Login
    • 900261_262m_D.dxf

      Sie müssen angemeldet sein um 900261_262m_D.dxf herunterzuladen.

      Login
    • DEHN.900262.edz

      Sie müssen angemeldet sein um DEHN.900262.edz herunterzuladen.

      Login
    • DEHN.900262.wspak

      Sie müssen angemeldet sein um DEHN.900262.wspak herunterzuladen.

      Login

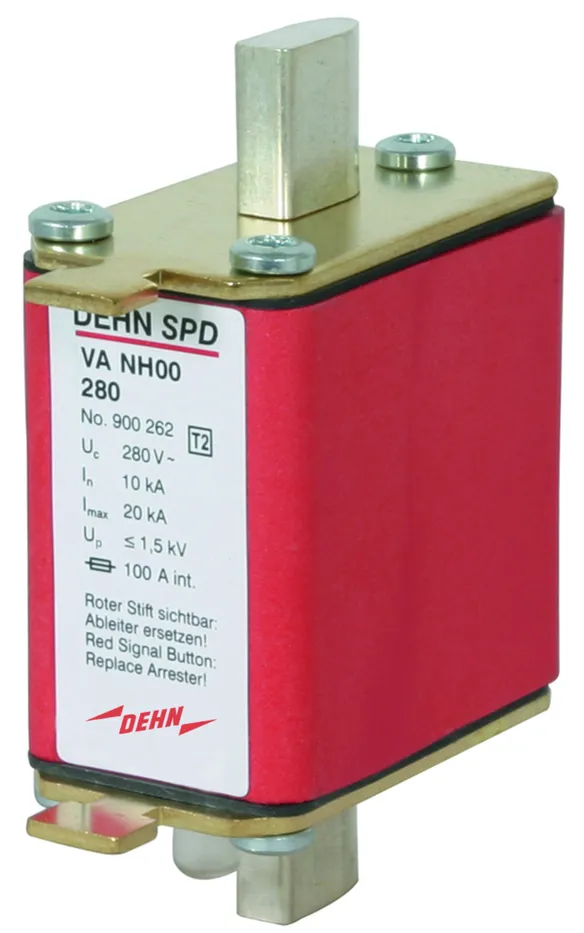

Limitatore di sovratensione VA NH00 280
Limitatore di sovratensione basato su varistore
con fusibile di protezione integrato per impiego su
base portafusibili NH 00
SPD Tipo 2 secondo EN 61643-11 / ... IEC 61643-11
Indicazione di guasto
Tensione continuativa massima: 280 V AC
Livello di protezione: ≤ 1,5 kV
Corrente impulsiva nominale di scarica (8/20 µs): 10 kA
Corrente impulsiva max di scarica (8/20 µs): 20 kA
Capacità di interruzione della protezione interna di Back-up:
Coordinamento energetico secondo CEI EN 62305-4
SPD della famiglia di prodotti Red/Line
Montaggio su base portafusibile NH grandezza 00

Fabbricato: DEHN
Tipo: VA NH00 280
Art.: 900262
o similare.

Zertifikate



Integrierte Vorsicherung

Hier ist die Vorsicherung bereits integriert. Das bedeutet: Reduzierter Platzbedarf, geringere Montagekosten, schnellere Verdrahtungszeiten und kürzere Anschlussleitungslängen. Dieses Konzept ist in den Produktfamilien DEHNvenCI, DEHNbloc Maxi S, DEHNguard ... CI und V(A) NH zu finden.

Technische Daten

SPD secondo EN 61643-11 / ... IEC 61643-11 Tipo 2 / Class II
Massima tensione continuativa AC (UC ) 280 V (50 / 60 Hz)
Corrente impulsiva max di scarica (8/20 µs) (Imax ) 20 kA
Livello di protezione (UP ) ≤ 1,5 kV
Dispositivo di protezione di corrente max non necessario

Artikel 900262 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 900262 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 900264 VA NH00 280 FM

GTIN 4013364073661, Zolltarifnr. (EU): 85363030, Bruttogewicht: 170.90 g, VPE: 1.00 pz.

Abbildungen

Weitere Information

  • CAD-Daten
    • 900263.stp

      Sie müssen angemeldet sein um 900263.stp herunterzuladen.

      Login
    • 900263.igs

      Sie müssen angemeldet sein um 900263.igs herunterzuladen.

      Login
    • 900263.jt

      Sie müssen angemeldet sein um 900263.jt herunterzuladen.

      Login
    • 900263.dwg

      Sie müssen angemeldet sein um 900263.dwg herunterzuladen.

      Login
    • 900263_264m_D.dxf

      Sie müssen angemeldet sein um 900263_264m_D.dxf herunterzuladen.

      Login
    • DEHN.900264.edz

      Sie müssen angemeldet sein um DEHN.900264.edz herunterzuladen.

      Login
    • DEHN.900264.wspak

      Sie müssen angemeldet sein um DEHN.900264.wspak herunterzuladen.

      Login

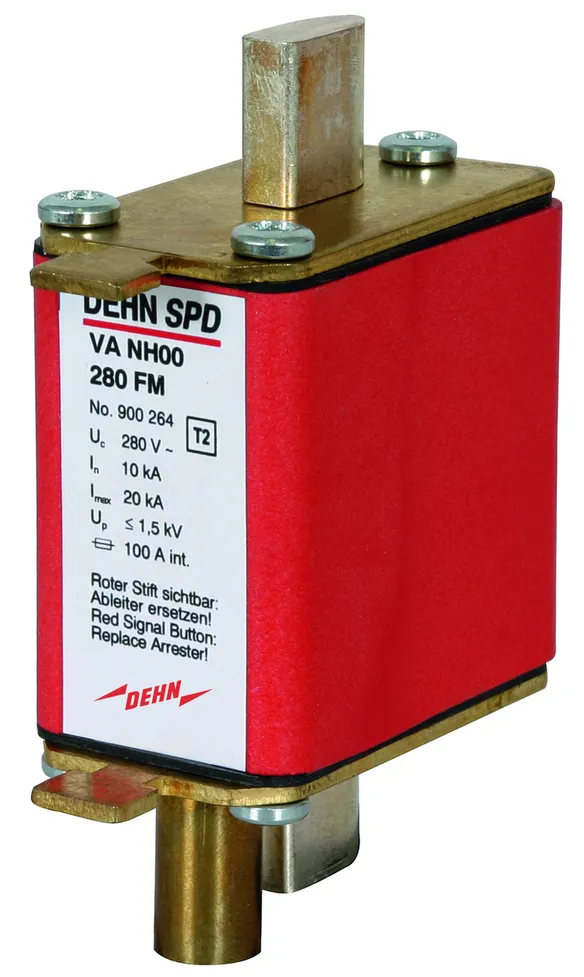

Limitatore di sovratensione VA NH00 280 FM
Limitatore di sovratensione basato su circuito in serie
di varistore e spinterometro con fusibile di protezione integrato;
per l'utilizzo in basi portafusibili NH dimensione 00, opzionale
con percussore speciale per telesegnalamento
SPD Tipo 2 secondo EN 61643-11 / ... IEC 61643-11
Indicazione di guasto
Tensione continuativa massima: 280 V AC
Livello di protezione: ≤ 1,5 kV
Corrente impulsiva nominale di scarica (8/20 µs): 10 kA
Corrente impulsiva max di scarica (8/20 µs): 20 kA
Capacità di interruzione della protezione interna di Back-up:
Coordinamento energetico secondo CEI EN 62305-4
SPD della famiglia di prodotti Red/Line
Montaggio su base portafusibile NH grandezza 00

Fabbricato: DEHN
Tipo: VA NH00 280 FM
Art.: 900264
o similare.

Zertifikate



Integrierte Vorsicherung

Hier ist die Vorsicherung bereits integriert. Das bedeutet: Reduzierter Platzbedarf, geringere Montagekosten, schnellere Verdrahtungszeiten und kürzere Anschlussleitungslängen. Dieses Konzept ist in den Produktfamilien DEHNvenCI, DEHNbloc Maxi S, DEHNguard ... CI und V(A) NH zu finden.

Technische Daten

SPD secondo EN 61643-11 / ... IEC 61643-11 Tipo 2 / Class II
Massima tensione continuativa AC (UC ) 280 V (50 / 60 Hz)
Corrente impulsiva max di scarica (8/20 µs) (Imax ) 20 kA
Livello di protezione (UP ) ≤ 1,5 kV
Dispositivo di protezione di corrente max non necessario
Perno per segnalazione a distanza spostamento 7 mm

Artikel 900264 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 900264 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

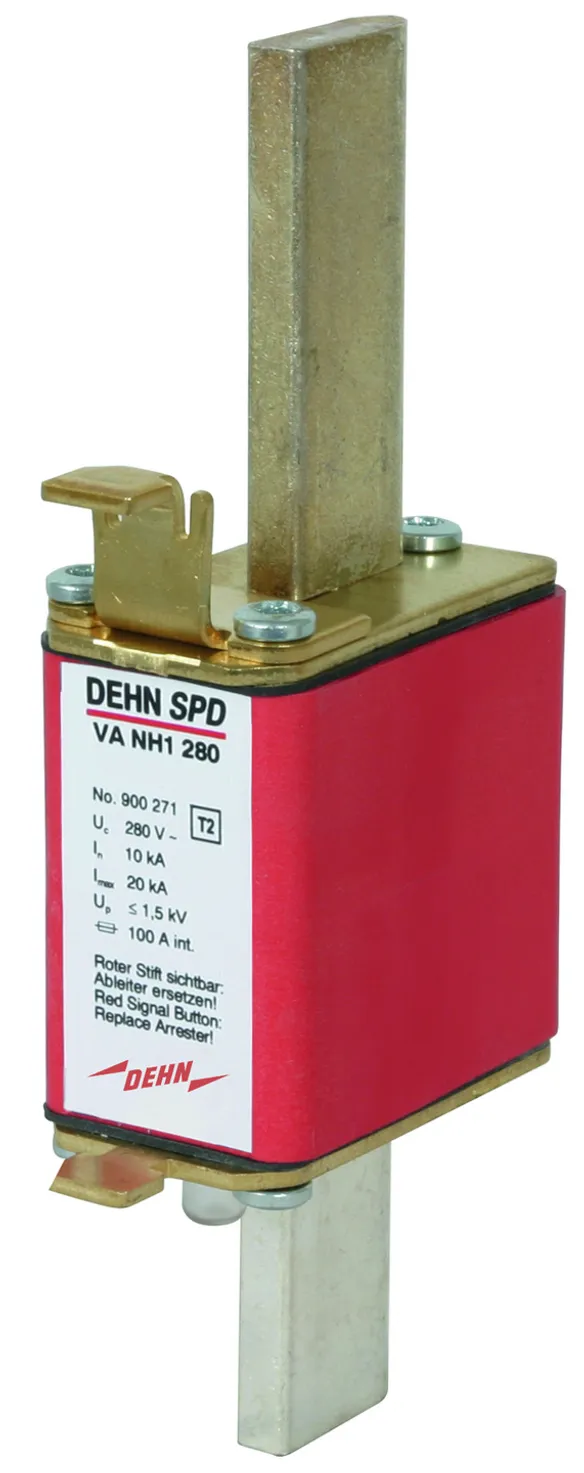

VA NH1

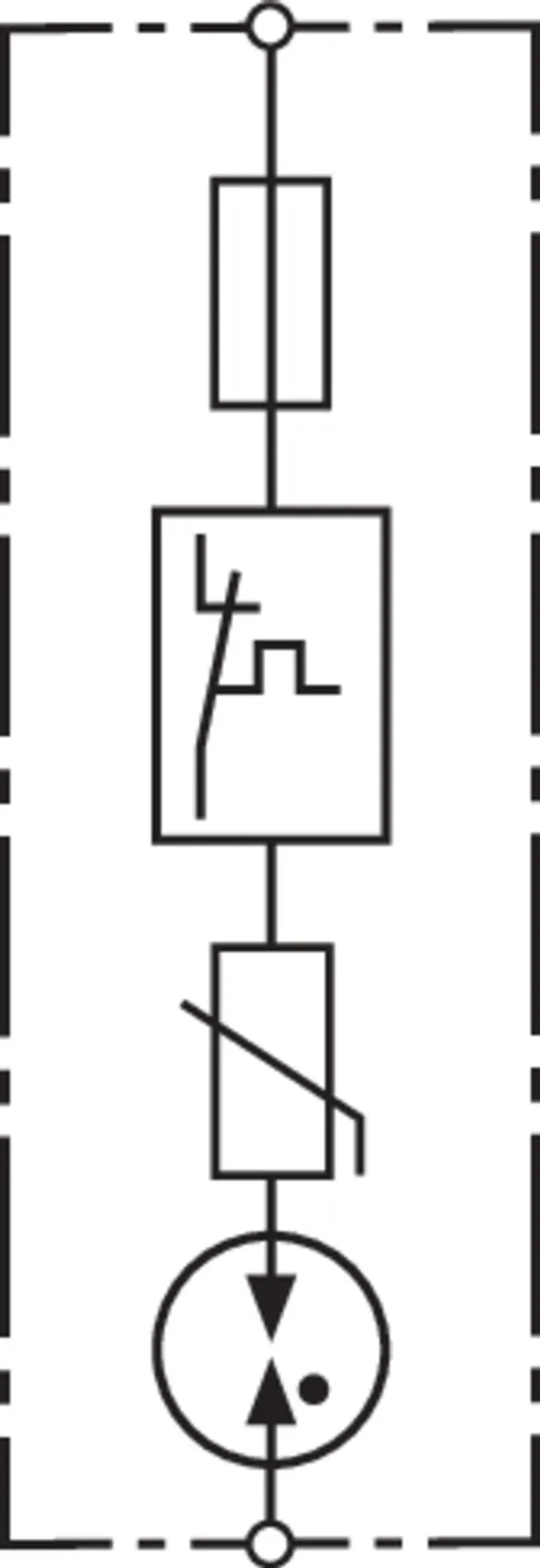

Limitatore di sovratensione basato su circuito di varistore e spinterometro in serie con fusibile di protezione integrato; per l'uso in basi portafusibile NH, dimensione 1.

1 Produkt

Art.-Nr. 900271 VA NH1 280

GTIN 4013364106710, Zolltarifnr. (EU): 85363030, Bruttogewicht: 243.50 g, VPE: 1.00 pz.

Vorgänger

Abbildungen

Weitere Information

  • CAD-Daten
    • 900270.stp

      Sie müssen angemeldet sein um 900270.stp herunterzuladen.

      Login
    • 900270.igs

      Sie müssen angemeldet sein um 900270.igs herunterzuladen.

      Login
    • 900270.jt

      Sie müssen angemeldet sein um 900270.jt herunterzuladen.

      Login
    • 900270.dwg

      Sie müssen angemeldet sein um 900270.dwg herunterzuladen.

      Login
    • 900270_271m_D.dxf

      Sie müssen angemeldet sein um 900270_271m_D.dxf herunterzuladen.

      Login
    • DEHN.900271.edz

      Sie müssen angemeldet sein um DEHN.900271.edz herunterzuladen.

      Login
    • DEHN.900271.wspak

      Sie müssen angemeldet sein um DEHN.900271.wspak herunterzuladen.

      Login
Limitatore di sovratensione VA NH1 280
Limitatore di sovratensione basato su circuito
di varistore e spinterometro in serie con fusibile
di protezione integrato; per l'uso in
basi portafusibile NH, dimensione 1
SPD Tipo 2 secondo EN 61643-11 / ... IEC 61643-11
Tensione continuativa massima: 280 V AC
Livello di protezione: ≤ 1,5 kV
Corrente impulsiva nominale di scarica (8/20 µs): 10 kA
Corrente impulsiva max di scarica (8/20 µs): 20 kA
Capacità di interruzione della protezione interna di Back-up:
Coordinamento energetico secondo CEI EN 62305-4
SPD della famiglia di prodotti Red/Line
Montaggio su base portafusibile NH grandezza 1

Fabbricato: DEHN
Tipo: VA NH1 280
Art.: 900271
o similare.

Zertifikate



Integrierte Vorsicherung

Hier ist die Vorsicherung bereits integriert. Das bedeutet: Reduzierter Platzbedarf, geringere Montagekosten, schnellere Verdrahtungszeiten und kürzere Anschlussleitungslängen. Dieses Konzept ist in den Produktfamilien DEHNvenCI, DEHNbloc Maxi S, DEHNguard ... CI und V(A) NH zu finden.

Technische Daten

SPD secondo EN 61643-11 / ... IEC 61643-11 Tipo 2 / Class II
Massima tensione continuativa AC (UC ) 280 V (50 / 60 Hz)
Corrente impulsiva max di scarica (8/20 µs) (Imax ) 20 kA
Livello di protezione (UP ) ≤ 1,5 kV
Dispositivo di protezione di corrente max non necessario

Artikel 900271 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 900271 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb
back to top
