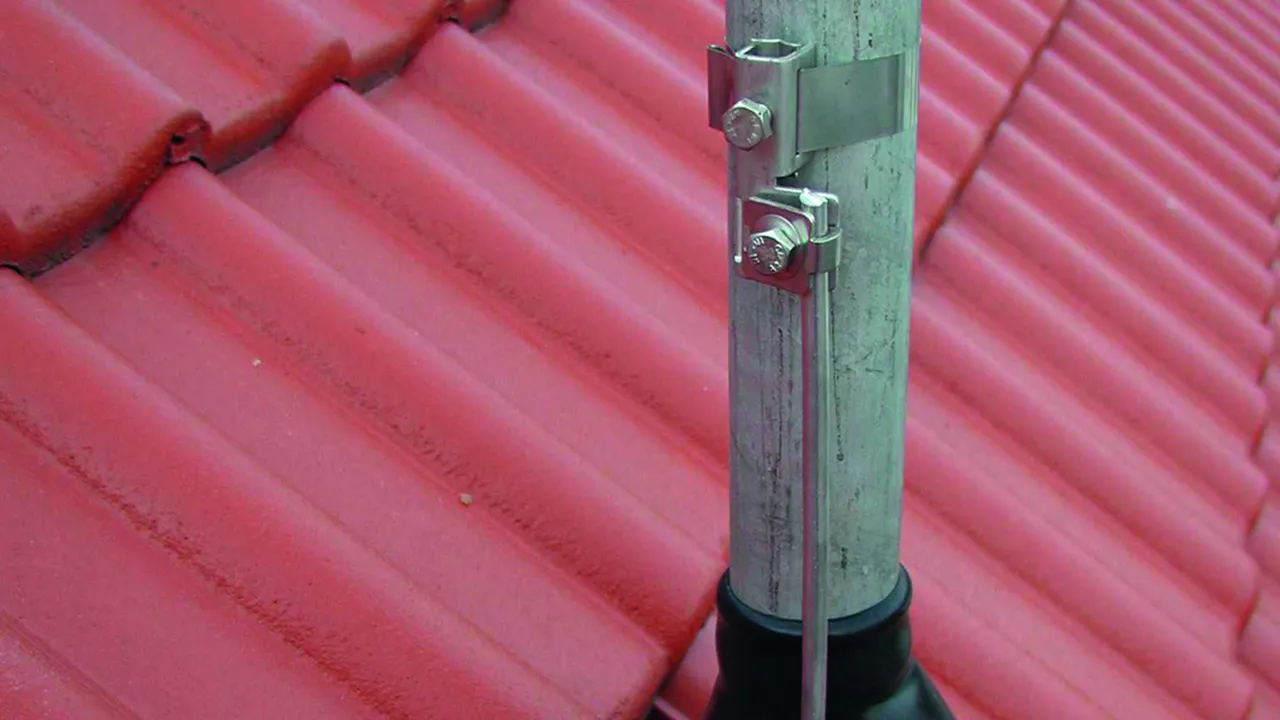

Messa a terra di pali d’antenna: tecnica di trasmissioni

Nastro tenditore per l'equipotenzialità antifulmine di tubi (ad es. pali d'antenna) secondo CEI EN 62305-3 (CEI 81-10/3).

Con regolazione continua del nastro, adatto per 1 o 2 collegamenti del conduttore e collegamento passante a "V".

Fascetta di messa a terra per pali d'antenna completa

Collegamento per:
1 conduttore Td Ø10 mm o 1-2 conduttori Td Ø6-8 mm o 4-5 mm2 (rigido/semirigido)

2 Produkte

Art.-Nr. 540103 BRS 16.89 AK1X10 2X6.8 V2A

GTIN 4013364101302, Zolltarifnr. (EU): 85359000, Bruttogewicht: 119.71 g, VPE: 10.00 pz.

Vorgänger

Abbildungen

Weitere Information

  • CAD-Daten
    • 540103.stp

      Sie müssen angemeldet sein um 540103.stp herunterzuladen.

      Login
    • 540103.igs

      Sie müssen angemeldet sein um 540103.igs herunterzuladen.

      Login
    • 540103.jt

      Sie müssen angemeldet sein um 540103.jt herunterzuladen.

      Login
    • 540103.dwg

      Sie müssen angemeldet sein um 540103.dwg herunterzuladen.

      Login
    • 540100m_D.dxf

      Sie müssen angemeldet sein um 540100m_D.dxf herunterzuladen.

      Login
Fascetta di messa a terra per pali d'antenna INOX (27-89 mm)
Fascetta di messa a terra per pali d'antenna per il collegamento con tenuta alla corrente di fulmine
ad es. di pali d'antenna e per
l'equipotenzialità antifulmine
secondo CEI EN 62305-3 (CEI 81-10/3)
Con nastro regolabile, per collegamento di 1 o 2
conduttori e per collegamenti passanti
Collegamento per:
1 conduttore Td Ø10 mm o 1-2 conduttori Td Ø6-8 mm oppure 4-50 mm2
Materiale: INOX
Campo di serraggio tubo Ø: 16-89 mm (3/8-3'')
Vite: M8 x 20 mm
Materiale vite: INOX
Dimensioni nastro: 330 x 25 x 0,3 mm
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: BRS 16.89 AK1X10 2X6.8 V2A
Art.: 540103
o similare.

Zertifikate



Technische Daten

Materiale INOX
Campo di serraggio tubo Ø 16-89 mm (3/8-3'')
Vite di M8 x 20 mm
Materiale vite INOX
Dimensioni nastro (lu1 x la x sp) 330 x 25 x 0,3 mm
Riferimento norma CEI EN 62561-1
*) Per l’attribuzione precisa vedere il certificato di prova.

Artikel 540103 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 540103 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 540100 BRS 16.168 AK1X10 2X6.8 V2A

GTIN 4013364094109, Zolltarifnr. (EU): 85359000, Bruttogewicht: 133.00 g, VPE: 10.00 pz.

Abbildungen

Weitere Information

  • CAD-Daten
    • 540100.stp

      Sie müssen angemeldet sein um 540100.stp herunterzuladen.

      Login
    • 540100.igs

      Sie müssen angemeldet sein um 540100.igs herunterzuladen.

      Login
    • 540100.jt

      Sie müssen angemeldet sein um 540100.jt herunterzuladen.

      Login
    • 540100.dwg

      Sie müssen angemeldet sein um 540100.dwg herunterzuladen.

      Login
    • 540100m_D.dxf

      Sie müssen angemeldet sein um 540100m_D.dxf herunterzuladen.

      Login

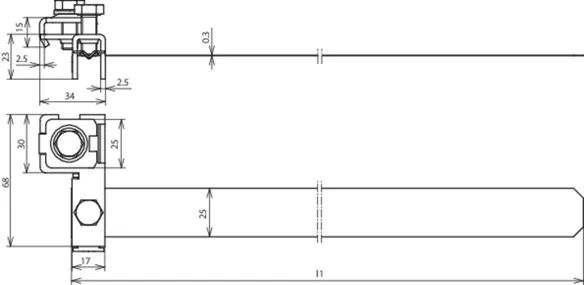

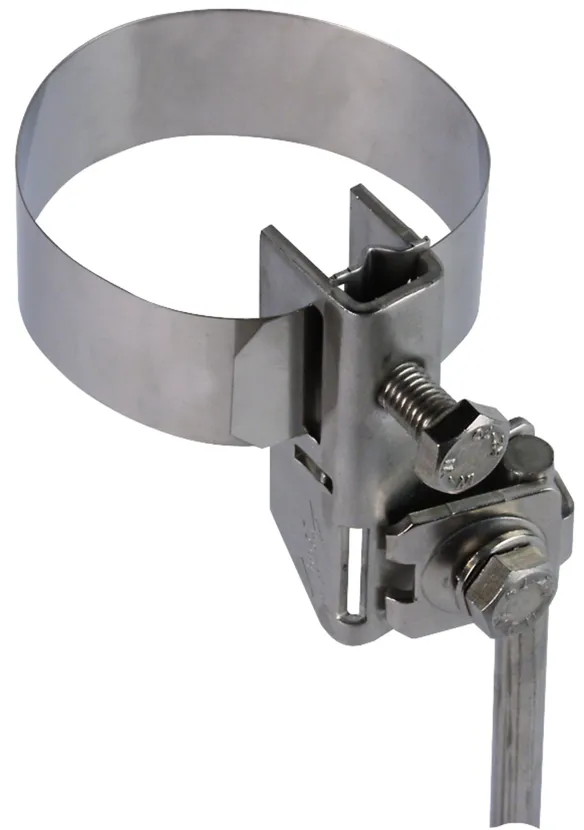

Fascetta di messa a terra per pali d'antenna completa INOX (27-168 mm)
Fascetta di messa a terra per il collegamento con tenuta alla corrente di fulmine
di ad es. pali d'antenna e per
l'equipotenzialità antifulmine
secondo CEI EN 62305-3 (CEI 81-10/3)
Con nastro regolabile, per collegamento di
1 o 2 conduttori e per collegamenti passanti
Collegamento per:
1 conduttore Td Ø10 mm,
1 o 2 conduttori Td 6-8 mm ovvero 4-50 mm2
Materiale: INOX
Campo di serraggio tubo Ø: 16-168 mm (3/8-6'')
Vite: M8 x 20 mm
Materiale vite: INOX
Dimensioni nastro: 570 x 25 x 0,3 mm
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: BRS 16.168 AK1X10 2X6.8 V2A
Art.: 540100
o similare.

Zertifikate



Technische Daten

Materiale INOX
Campo di serraggio tubo Ø 16-168 mm (3/8-6'')
Vite di M8 x 20 mm
Materiale vite INOX
Dimensioni nastro (lu1 x la x sp) 570 x 25 x 0,3 mm
Riferimento norma CEI EN 62561-1
*) Per l’attribuzione precisa vedere il certificato di prova.

Artikel 540100 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 540100 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Morsetto per fascetta separato

Da combinare con nastro per fascette (art. n. 540 901)
Collegamento per: 1 conduttore Td Ø10 mm o 1-2 conduttori Td Ø6-8 mm o 4-50 mm2 (rigido/semirigido).

1 Produkt

Art.-Nr. 540110 SPK 25 BRS AK1X10 2X6.8 V2A

GTIN 4013364094116, Zolltarifnr. (EU): 85359000, Bruttogewicht: 100.00 g, VPE: 50.00 pz.

Abbildungen

Weitere Information

  • CAD-Daten
    • 540110.stp

      Sie müssen angemeldet sein um 540110.stp herunterzuladen.

      Login
    • 540110.igs

      Sie müssen angemeldet sein um 540110.igs herunterzuladen.

      Login
    • 540110.jt

      Sie müssen angemeldet sein um 540110.jt herunterzuladen.

      Login
    • 540110.dwg

      Sie müssen angemeldet sein um 540110.dwg herunterzuladen.

      Login
    • 540110m_D.dxf

      Sie müssen angemeldet sein um 540110m_D.dxf herunterzuladen.

      Login

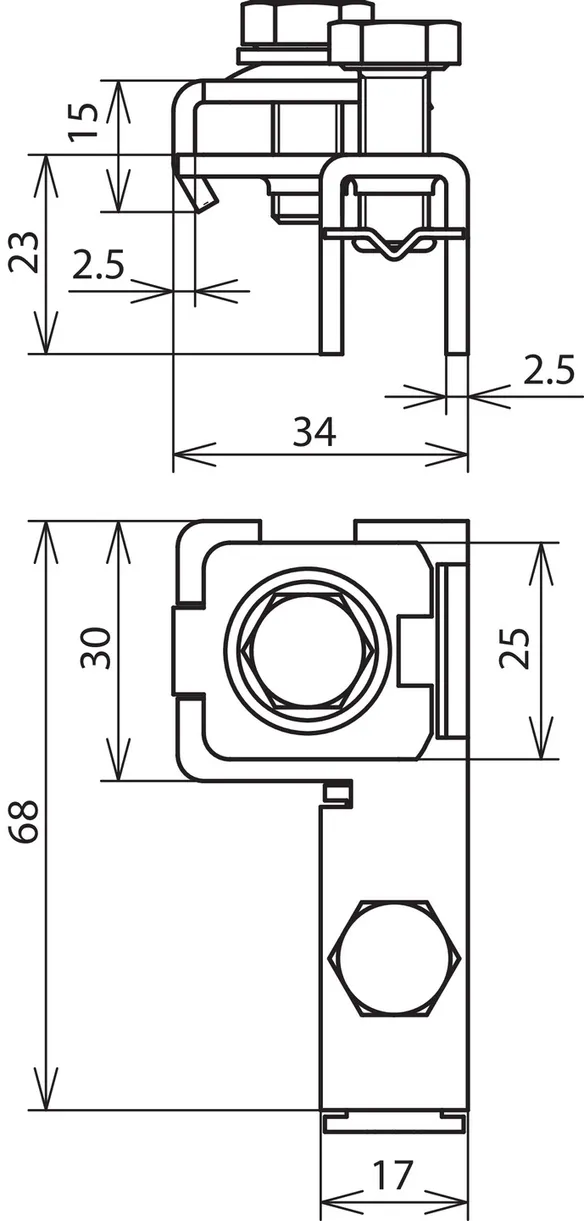

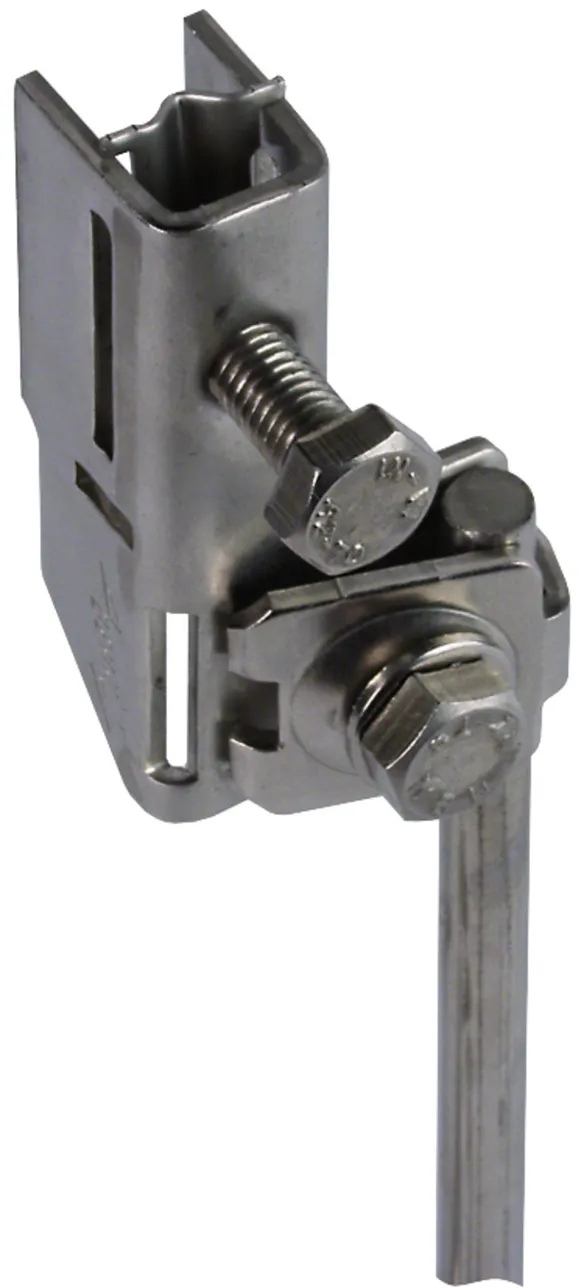

Fascetta di messa a terra per pali d'antenna morsetto separato INOX
Fascetta di messa a terra per collegamento con tenuta alla corrente di fulmine
ad es. di pali d'antenna e per
l'equipotenzialità antifulmine
secondo CEI EN 62305-3 (CEI 81-10/3)
Con nastro regolabile,
per collegamento di 1 o 2 conduttori e per collegamenti passanti
Collegamento per: 1 conduttore Td Ø10 mm,
1 o 2 conduttori Td Ø6-8 mm ovvero 4-50 mm2
Morsetto separato,
da combinare con nastro per fascette (art. n. 540 901)
Materiale: INOX
Vite: M8 x 20 mm
Materiale vite: INOX
Riferimento norma: CEI EN 62561-1

Fabbricato: DEHN
Tipo: SPK 25 BRS AK1X10 2X6.8 V2A
Art.: 540110
o similare.

Zertifikate



Technische Daten

Materiale INOX
Vite di M8 x 20 mm
Materiale vite INOX
Riferimento norma CEI EN 62561-1
*) Per l’attribuzione precisa vedere il certificato di prova.

Artikel 540110 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 540110 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

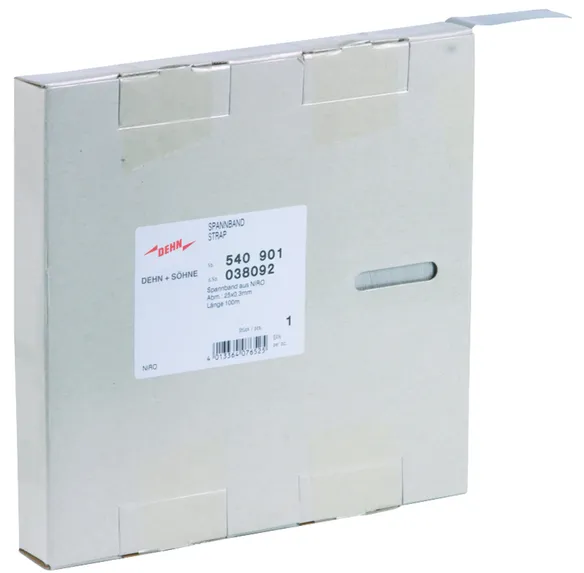

Nastro per fascette

Da tagliare ad es. con cesoie.

1 Produkt

Art.-Nr. 540901 SPB 25X0.3 L100M V2A

GTIN 4013364076525, Zolltarifnr. (EU): 73269098, Bruttogewicht: 6.30 kg, VPE: 1.00 pz.

Abbildungen

Weitere Information

Fascetta di messa a terra per nastro tenditore per ambienti Ex
Fascetta di messa a terra da combinare con diversi
elementi di fissaggio
o componenti di collegamento
Materiale: INOX
Dimensioni nastro: 25 x 0,3 mm

Fabbricato: DEHN
Tipo: SPB 25X0.3 L100M V2A
Art.: 540901
o similare.

Zertifikate



Technische Daten

Materiale INOX
Dimensioni nastro (la x sp) 25 x 0,3 mm
