Collegamento schermo su guida profilata

  • Provato con corrente impulsiva di fulmine fino a 5 kA (10/350 µs)
  • Materiale inossidabile resistente alla corrosione
  • Connessione durevole dello schermo tramite elemento a molla

Morsetto di collegamento di schermi

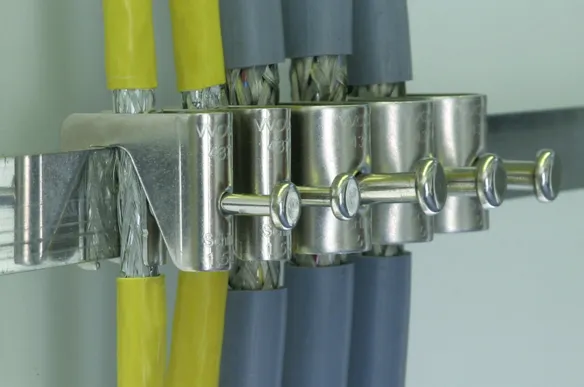

Morsetto per il collegamento di schermi per la messa a terra dello schermo su barre colletrici (18x3). Adatto per l'equipotenzialità antifulmine. È possibile l'applicazione successiva senza interruzione dello schermo – montaggio senza l'ausilio di attrezzi.

2 Produkte

Art.-Nr. 919010 SAK 6.5 SN MS

GTIN 4013364071612, Zolltarifnr.: 85369095, Bruttogewicht: 13.00 g, VPE: 10.00 pz.


Abbildungen

Weitere Information

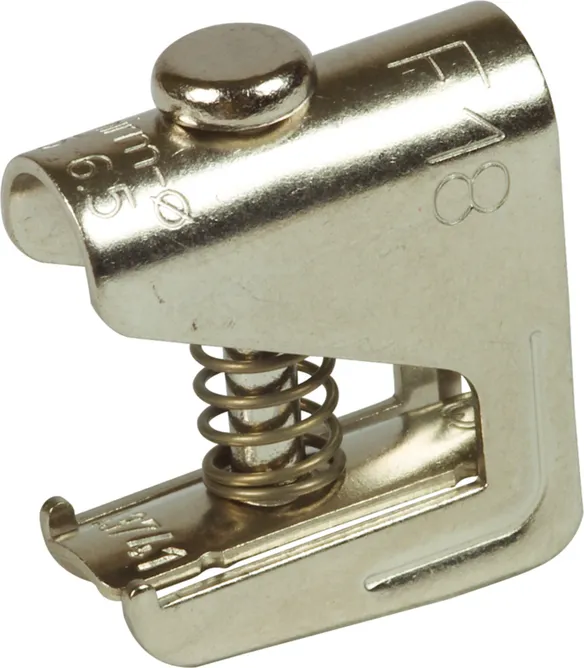

Morsetto di collegamento di schermi SAK 6.5 SN MS
Morsetto per il collegamento di schermi per la messa a terra dello schermo su barre colletrici (18x3 mm)
Adatto per l'equipotenzialità antifulmine. È possibile l'applicazione successiva senza interruzione dello schermo – montaggio senza l'ausilio di attrezzi

Fabbricato: DEHN
Tipo: SAK 6.5 SN MS
Art.: 919010
o similare.



Technische Daten

Portata di corrente impulsiva di fulmine (10/350 µs) 5 kA
Campo di serraggio (per tondo) 1,5-6,5 mm
Materiale ottone nichelato
Montaggio su SN 18X3 CU 1000

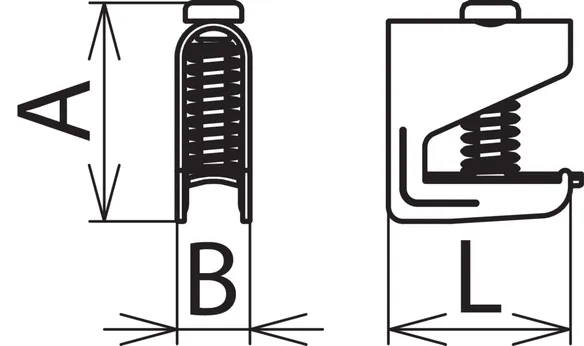

Dimensioni (la x lu x alt ) 10 x 25 x 40 mm

Artikel 919010 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 919010 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 919011 SAK 11 SN MS

GTIN 4013364071605, Zolltarifnr.: 85369095, Bruttogewicht: 27.70 g, VPE: 10.00 pz.


Abbildungen

Weitere Information

Morsetto di collegamento di schermi SAK 11 SN MS
Morsetto per il collegamento di schermi per la messa a terra dello schermo su barre colletrici (18x3 mm)
Adatto per l'equipotenzialità antifulmine. È possibile l'applicazione successiva senza interruzione dello schermo – montaggio senza l'ausilio di attrezzi

Fabbricato: DEHN
Tipo: SAK 11 SN MS
Art.: 919011
o similare.



Technische Daten

Portata di corrente impulsiva di fulmine (10/350 µs) 5 kA
Campo di serraggio (per tondo) 5-11 mm
Materiale ottone nichelato
Montaggio su SN 18X3 CU 1000
Dimensioni (la x lu x alt ) 17 x 25 x 47 mm

Artikel 919011 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 919011 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Barra colletrice

Barra colletrice per il montaggio di morsetto per il collegamento di schermi. Adatto per il montaggio su supporto per barre.

1 Produkt

Art.-Nr. 919016 SN 18X3 CU 1000

GTIN 4013364071551, Zolltarifnr.: 85369095, Bruttogewicht: 481.00 g, VPE: 1.00 pz.


Abbildungen

Weitere Information

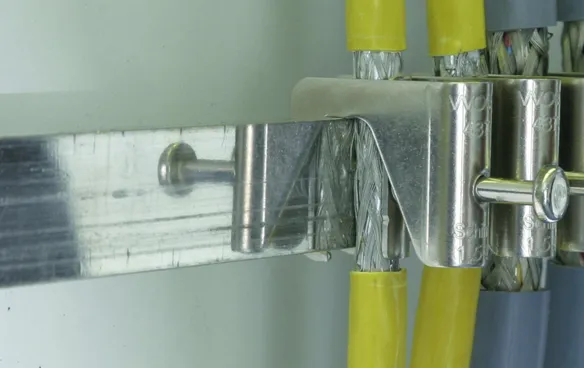

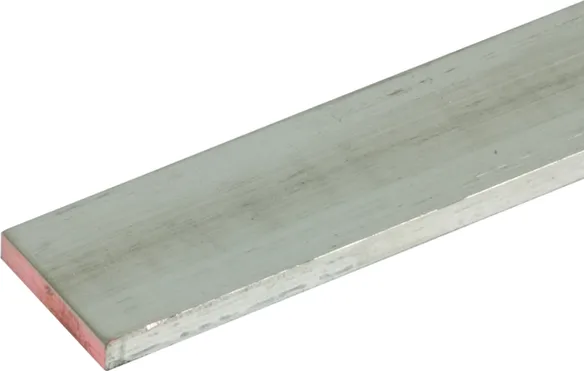

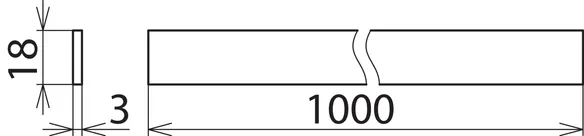

Barra colletrice SN 18X3 CU 1000
Barra colletrice in rame stagnato, per il montaggio di morsetto per il collegamento di schermi. Adatto per il montaggio su supporto per barre
18 x 1000 x 3 mm

Fabbricato: DEHN
Tipo: SN 18X3 CU 1000
Art.: 919016
o similare.



Technische Daten

Materiale rame stagnato
Montaggio su supporto per barra
Dimensioni (la x lu x alt ) 18 x 1000 x 3 mm

Artikel 919016 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 919016 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Supporto per barra unilaterale

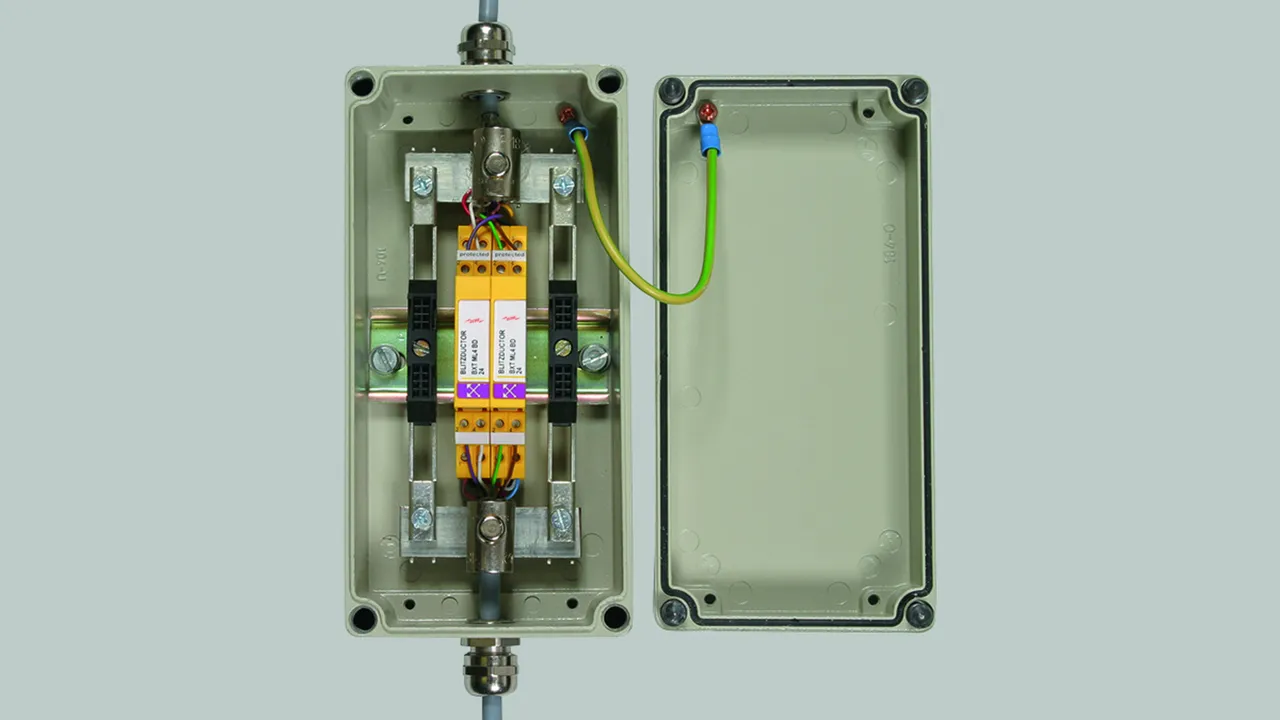

Supporto per barra per sistema collegato a terra, adatto per il montaggio su guida profilata. Collegamento a bassa impedenza dei morsetti per il collegamento di schermi, tramite la barra colletrice alla guida profilata.

1 Produkt

Art.-Nr. 919012 SH1 18X3 ST

GTIN 4013364071599, Zolltarifnr.: 85389099, Bruttogewicht: 39.90 g, VPE: 1.00 pz.

Vorgänger

Abbildungen

Weitere Information

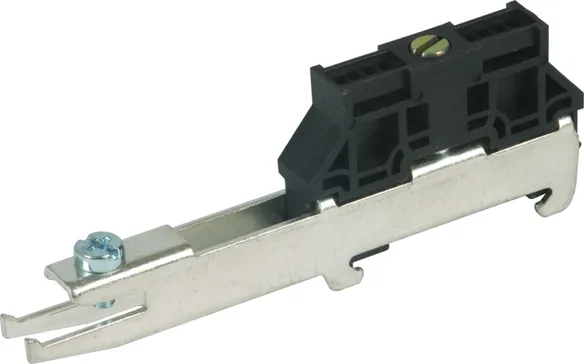

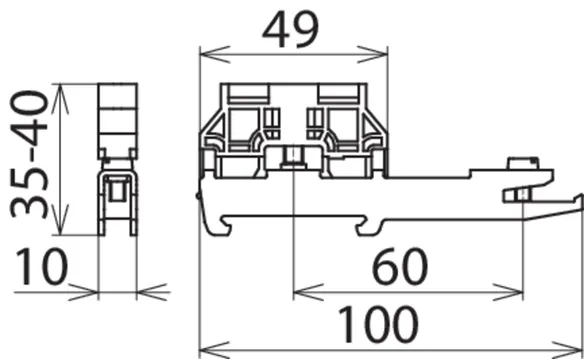

Supporto per barra unilaterale SH1 18X3 ST
Supporto per barra per sistema collegato a terra, adatto per il montaggio su guida profilata. Collegamento a bassa impedenza dei morsetti per il collegamento di schermi, tramite la barra colletrice alla guida profilata
Esecuzione: unilaterale

Fabbricato: DEHN
Tipo: SH1 18X3 ST
Art.: 919012
o similare.



Technische Daten

Esecuzione unilaterale
Materiale acciaio stagnato
Montaggio su guida profilata 35 mm secondo EN 60715

Artikel 919012 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 919012 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

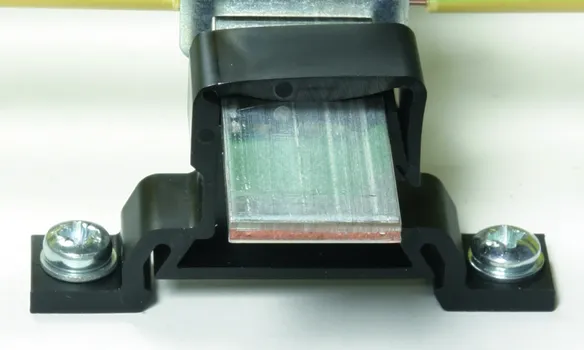

Supporto isolato per barra

Supporto per barra per sistema isolato, adatto per il montaggio su guida profilata oppure a vite.

1 Produkt

Art.-Nr. 919014 SH 18X3 K

GTIN 4013364071575, Zolltarifnr.: 85369095, Bruttogewicht: 5.30 g, VPE: 10.00 pz.


Abbildungen

Weitere Information

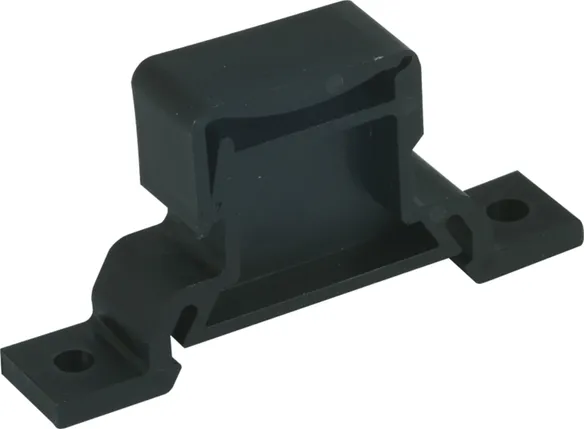

Supporto isolato per barra SH 18X3 K
Supporto per barra per sistema isolato 18 x 3 mm, adatto per il montaggio su guida profilata oppure a vite

Fabbricato: DEHN
Tipo: SH 18X3 K
Art.: 919014
o similare.



Technische Daten

Materiale plastica
Colore nero 1
Montaggio su guida profilata oppure piastra di montaggio

Artikel 919014 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 919014 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Morsetto di collegamento

Specialmente adatto per sistemi di barre colletrici isolate, p.es. con messa a terra indiretta dello schermo.

1 Produkt

Art.-Nr. 919015 AK 35 SN 18X3 GG

GTIN 4013364071568, Zolltarifnr.: 85369095, Bruttogewicht: 15.40 g, VPE: 1.00 pz.


Abbildungen

Weitere Information

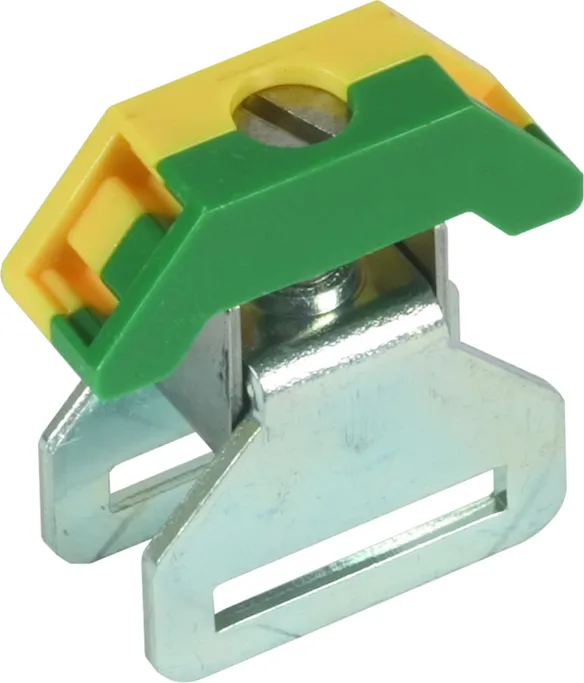

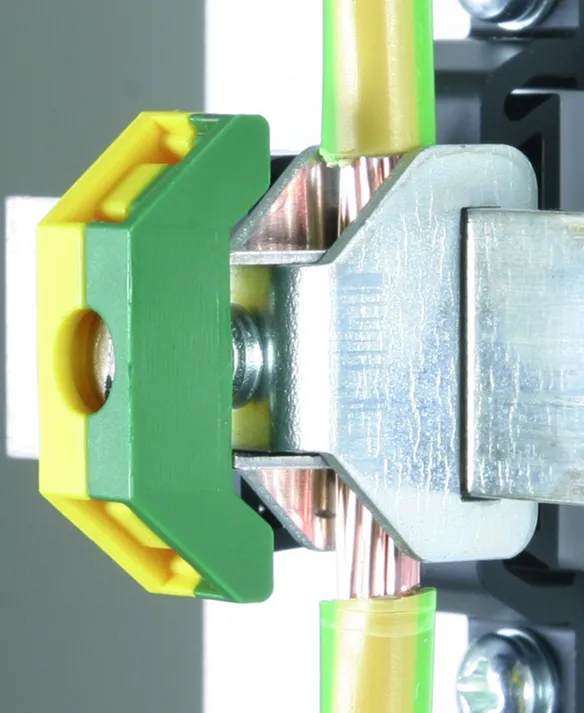

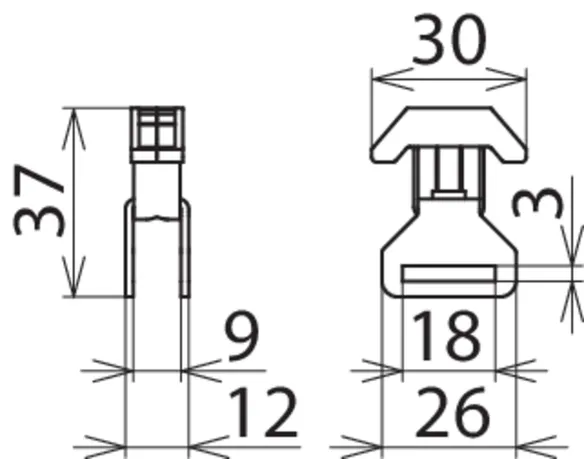

Morsetto di collegamento AK 35 SN 18X3 GG
Morsetto di collegamento per sistemi di barre colletrici isolate 18 x 3 mm
Sezione di collegamento 35 mm²

Fabbricato: DEHN
Tipo: AK 35 SN 18X3 GG
Art.: 919015
o similare.



Technische Daten

Sezione di collegamento 35 mm2
Montaggio su barra colletrice

Artikel 919015 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 919015 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb
