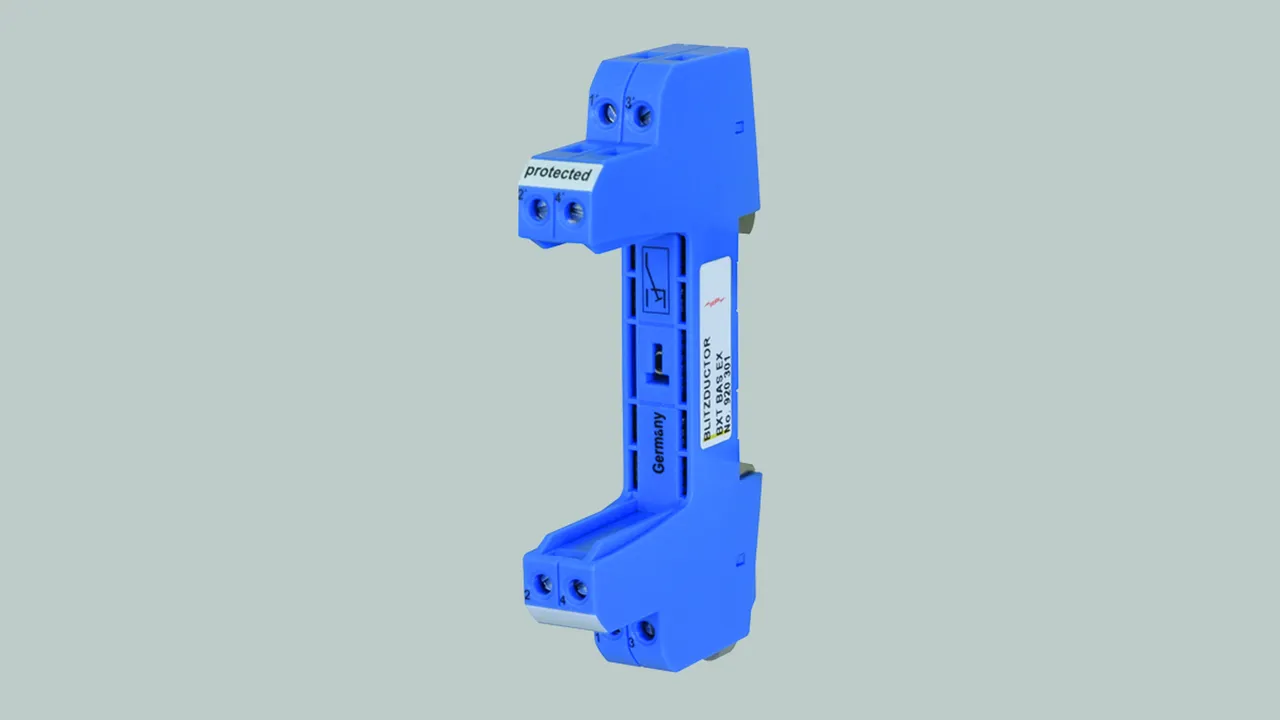

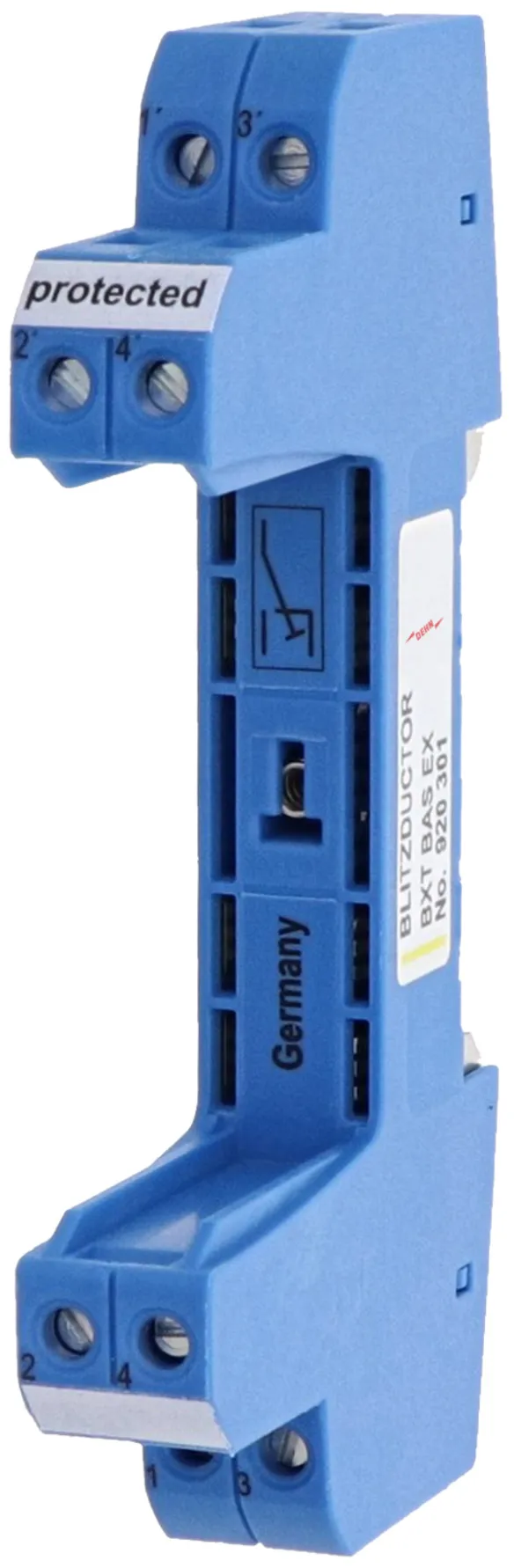

Elemento base BLITZDUCTOR XT Ex (i)

  • Elemento base universale per moduli di protezione della serie BLITZDUCTOR XT Ex (i)
  • Senza sezionamento del segnale con modulo di protezione non innestato
  • Connessione fino a 4 fili

BXT BAS EX

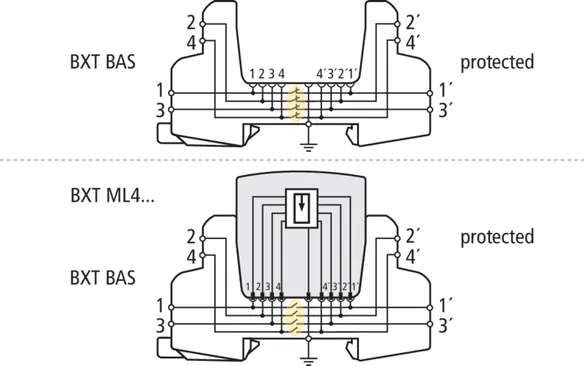

Elemento base del BLITZDUCTOR XT come morsetto passante universale tetrapolare in esecuzione stretta, per circuiti a sicurezza intrinseca, per l’innesto del modulo limitatore senza sezionamento del segnale in caso di modulo di protezione non innestato. La sicura messa a terra del modulo limitatore avviene tramite il piedino di fissaggio, montato a scatto sulla guida profilata. L’elemento base non contiene componenti di protezione, così i lavori di manutenzione si limitano ai moduli di protezione.

1 Produkt

Art.-Nr. 920301 BXT BAS EX

GTIN 4013364109186, Zolltarifnr. (EU): 85369010, Bruttogewicht: 61.00 g, VPE: 1.00 pz.

Vorgänger

Abbildungen

Weitere Information

  • CAD-Daten
    • 920301.stp

      Sie müssen angemeldet sein um 920301.stp herunterzuladen.

      Login
    • 920301.igs

      Sie müssen angemeldet sein um 920301.igs herunterzuladen.

      Login
    • 920301.jt

      Sie müssen angemeldet sein um 920301.jt herunterzuladen.

      Login
    • 920301.dwg

      Sie müssen angemeldet sein um 920301.dwg herunterzuladen.

      Login
    • 920300m_E.dxf

      Sie müssen angemeldet sein um 920300m_E.dxf herunterzuladen.

      Login
    • DEHN.920301.wspak

      Sie müssen angemeldet sein um DEHN.920301.wspak herunterzuladen.

      Login
    • 920301_eplan.zip

      Sie müssen angemeldet sein um 920301_eplan.zip herunterzuladen.

      Login
Elemento base BLITZDUCTOR BXT BAS EX
Elemento base come morsetto passante
in esecuzione Ex (i) a sicurezza intrinseca
per moduli di protezione da sovratensioni della serie BLITZDUCTOR XT Ex (i)
senza sezionamento del segnale con modulo di protezione non innestato
per 4 fili singoli o 2 coppie di fili

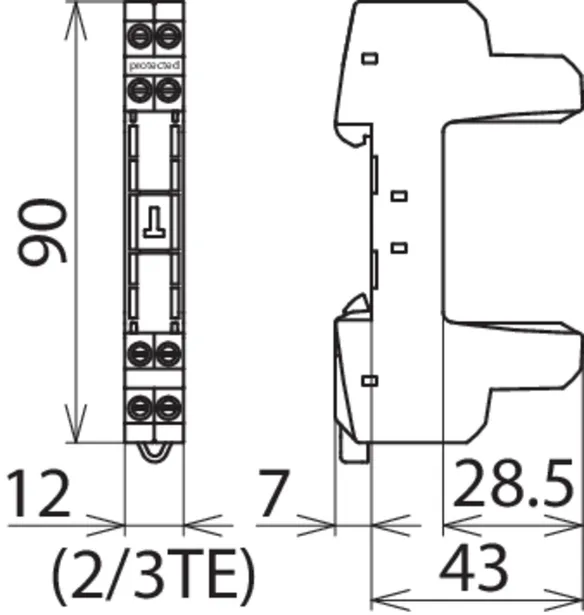

Dimensioni 12 mm (2/3 unità)
Sezione di collegamento flessibile: 0,08-2,5 mm2

Fabbricato: DEHN
Tipo: BXT BAS EX
Art.: 920301
o similare.

Zertifikate



Technische Daten

Montaggio su guida profilata 35 mm secondo EN 60715
Sezione di collegamento rigido 0,08-4 mm2
Sezione di collegamento flessibile 0,08-2,5 mm2
Coppia di serraggio (morsetti di collegamento) 0,4 Nm
Messa a terra tramite guida profilata 35 mm secondo EN 60715
Omologazioni UL 497B, CSA, ATEX, IECEx, CCC, Inmetro *)
*) solo in combinazione con modulo di protezione omologato
