Elementi di connessione per conduttura HVI power / conduttura HVI power long

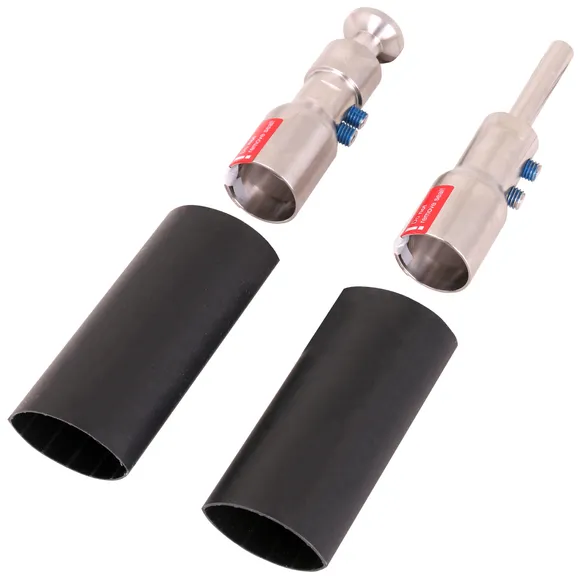

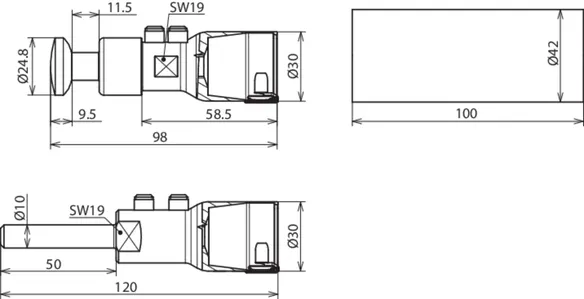

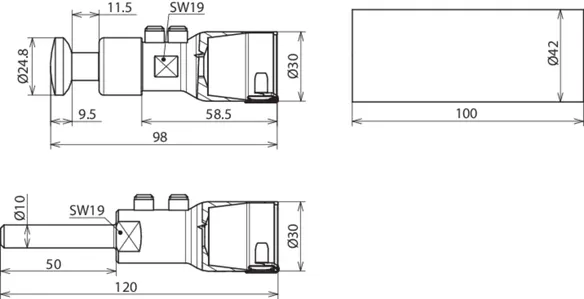

Set di connessione per conduttura HVI power long Ø27 mm, posa interna al tubo

Elementi di connessione per attestare la conduttura HVI power long su entrambe le estremità, nella realizzazione del terminale della conduttura nel tubo portante (elemento terminale) ed elemento di connessione per collegare altri componenti della protezione da fulmini esterna o dell'impianto di messa a terra (due tubi termorestringenti compresi nella confezione).

1 Produkt

Art.-Nr. 819142 HVI P LO ASS KF 27 V2A

GTIN 4013364152458, Zolltarifnr. (EU): 85359000, Bruttogewicht: 431.00 g, VPE: 1.00 pz.

Abbildungen

Weitere Information

  • CAD-Daten
    • 819142.stp

      Sie müssen angemeldet sein um 819142.stp herunterzuladen.

      Login
    • 819142.igs

      Sie müssen angemeldet sein um 819142.igs herunterzuladen.

      Login
    • 819142.jt

      Sie müssen angemeldet sein um 819142.jt herunterzuladen.

      Login
    • 819142.dwg

      Sie müssen angemeldet sein um 819142.dwg herunterzuladen.

      Login
    • 819142m_D.dxf

      Sie müssen angemeldet sein um 819142m_D.dxf herunterzuladen.

      Login
Set di connessione per conduttura HVI power long Ø27 mm, posa interna al tubo
Elementi di connessione per collegare la
conduttura HVI power long su entrambe le estremità,
nella realizzazione del terminale della conduttura
nel tubo portante (elemento terminale) ed elemento di connessione
per collegare altri componenti della protezione
da fulmini esterna o dell'impianto di messa a terra
(due tubi termorestringenti compresi nella confezione)
Materiale: INOX
Riferimento normativo: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: HVI P LO ASS KF 27 V2A
Art.: 819142
o similare.

Zertifikate



Technische Daten

Materiale INOX
Connessione perno Ø10 mm, L 50 mm
Diametro Ø esterno 30 mm
Vite Barra filettata M8 x 10 mm
Riferimento normativo DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Artikel 819142 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 819142 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

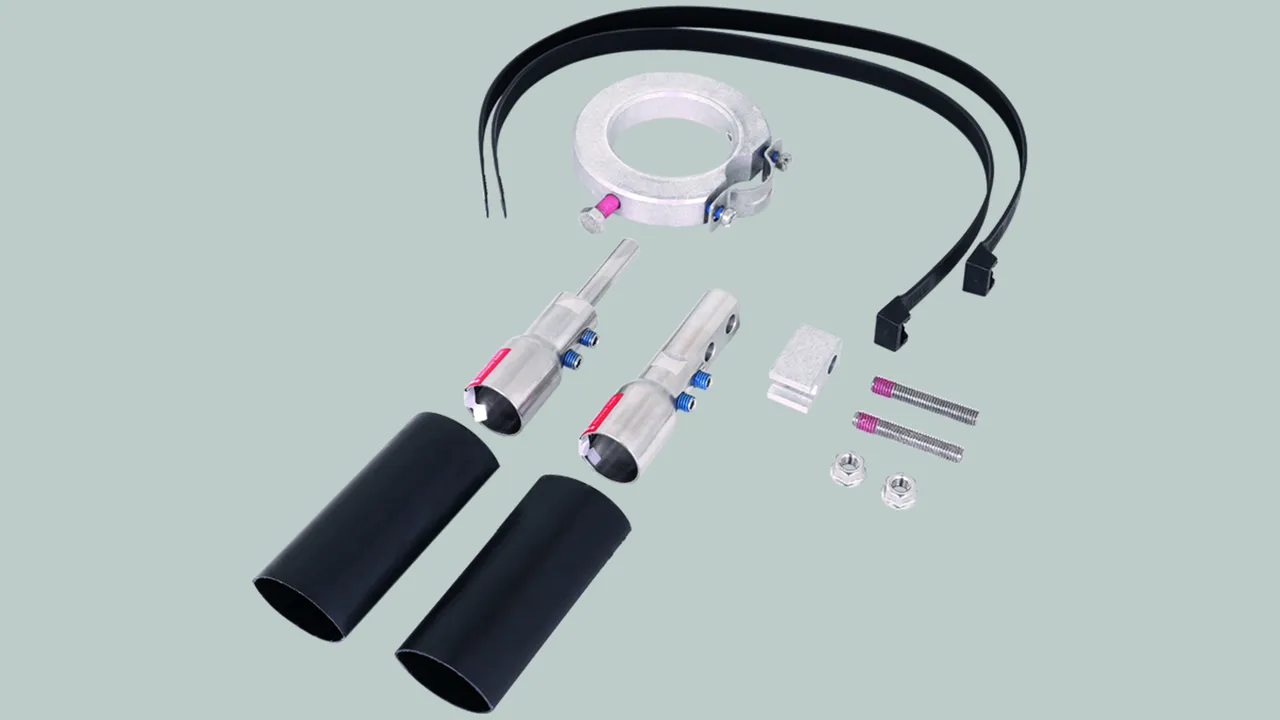

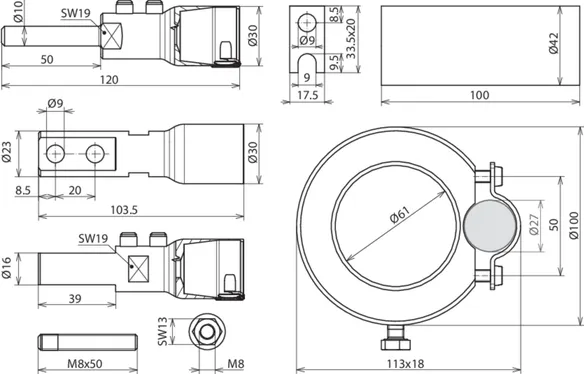

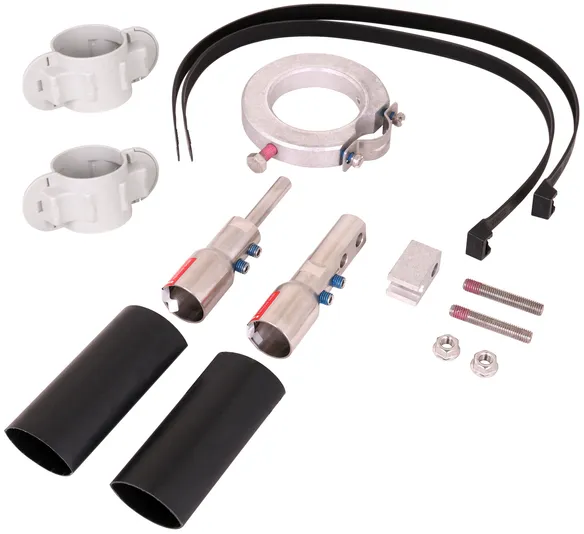

Set di connessione per conduttura HVI power long Ø27 mm, posa esterna al tubo

Set di connessione per conduttura HVI power per la posa nei tubi portanti HVI power in PRFV / Al costituito da elementi di connessione, barre filettate, elemento di connessione, tubo termorestringente, fascetta e anello di fissaggio con una staffa portafilo con fessura (Ø27 mm).

1 Produkt

Art.-Nr. 819149 HVI P LO ASS RAV KF 27 V2A

GTIN 4013364272057, Zolltarifnr. (EU): 85359000, Bruttogewicht: 853.00 g, VPE: 1.00 pz.

Abbildungen

Weitere Information

  • CAD-Daten
    • 819149.stp

      Sie müssen angemeldet sein um 819149.stp herunterzuladen.

      Login
    • 819149.igs

      Sie müssen angemeldet sein um 819149.igs herunterzuladen.

      Login
    • 819149.jt

      Sie müssen angemeldet sein um 819149.jt herunterzuladen.

      Login
    • 819149.dwg

      Sie müssen angemeldet sein um 819149.dwg herunterzuladen.

      Login
    • 819149m_D.dxf

      Sie müssen angemeldet sein um 819149m_D.dxf herunterzuladen.

      Login
Set di connessione per conduttura HVI power long, conduttura in INOX
Elementi di connessione per collegare la
conduttura HVI power long Ø27 mm su entrambe le estremità;
per la realizzazione della connessione della conduttura nella
posa esterna al tubo (terminale) ed elementi di connessione per altri
componenti della protezione da fulmini esterna o dell'impianto di messa a terra
(due tubi termorestringenti compresi nella confezione)
Materiale: INOX
Riferimento normativo: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: HVI P LO ASS RAV KF 27 V2A
Art.: 819149
o similare.

Zertifikate



Technische Daten

Materiale INOX
Connessione perno Ø10 mm, L 50 mm
Diametro Ø esterno 30 mm
Vite Barra filettata M8 x 10 mm
Riferimento normativo DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Artikel 819149 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 819149 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

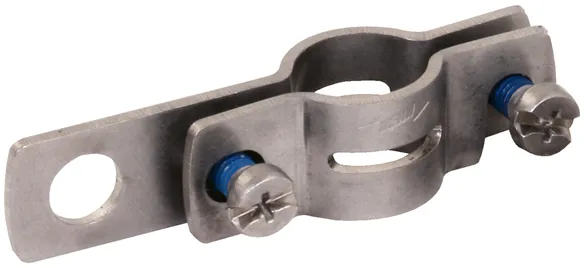

Elemento di connessione per l'equipotenzialità per conduttura HVI power / HVI power long

Per la regolazione del campo elettrico della conduttura HVI power (preassemblata / merce su bobina) nella zona del terminale.
Superficie di supporto scanalata specificatamente per il contatto elettrico del rivestimento semiconduttore.

1 Produkt

Art.-Nr. 410239 PAE 27 AB11 V2A

GTIN 4013364152465, Zolltarifnr. (EU): 85359000, Bruttogewicht: 80.00 g, VPE: 1.00 pz.

Abbildungen

Weitere Information

  • CAD-Daten
    • 410239.stp

      Sie müssen angemeldet sein um 410239.stp herunterzuladen.

      Login
    • 410239.igs

      Sie müssen angemeldet sein um 410239.igs herunterzuladen.

      Login
    • 410239.jt

      Sie müssen angemeldet sein um 410239.jt herunterzuladen.

      Login
    • 410239.dwg

      Sie müssen angemeldet sein um 410239.dwg herunterzuladen.

      Login
    • 410239m_D.dxf

      Sie müssen angemeldet sein um 410239m_D.dxf herunterzuladen.

      Login
Elemento di connessione per l'equipotenzialità per conduttura HVI power / HVI power long INOX
Elemento di connessione per l'equipotenzialità per
conduttura HVI power / HVI power long
per la regolazione del campo elettrico della
conduttura HVI power (preassemblata / merce su bobina)
nella zona del terminale
Superficie di supporto scanalata specificatamente
per il contatto elettrico del rivestimento semiconduttore
Materiale: INOX
Campo di serraggio Ø: 27 mm
Riferimento normativo: DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Fabbricato: DEHN
Tipo: PAE 27 AB11 V2A
Art.: 410239
o similare.

Zertifikate



Technische Daten

Materiale INOX
Campo di serraggio Ø 27 mm
Foro di connessione Ø 11 mm
Vite i M10 x 20 mm
Riferimento normativo DIN IEC/TS 62561-8 (VDE V 0185-561-8)

Artikel 410239 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 410239 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb
