UGKF

Adattatore di protezione da sovratensioni innestabile per una semplice installazione aggiuntiva
Per il collegamento diretto ad apparecchi finali con tecnica di connessione coassiale
L'integrata messa a terra indiretta della schermatura evita la formazione di spire di ronzio

Details

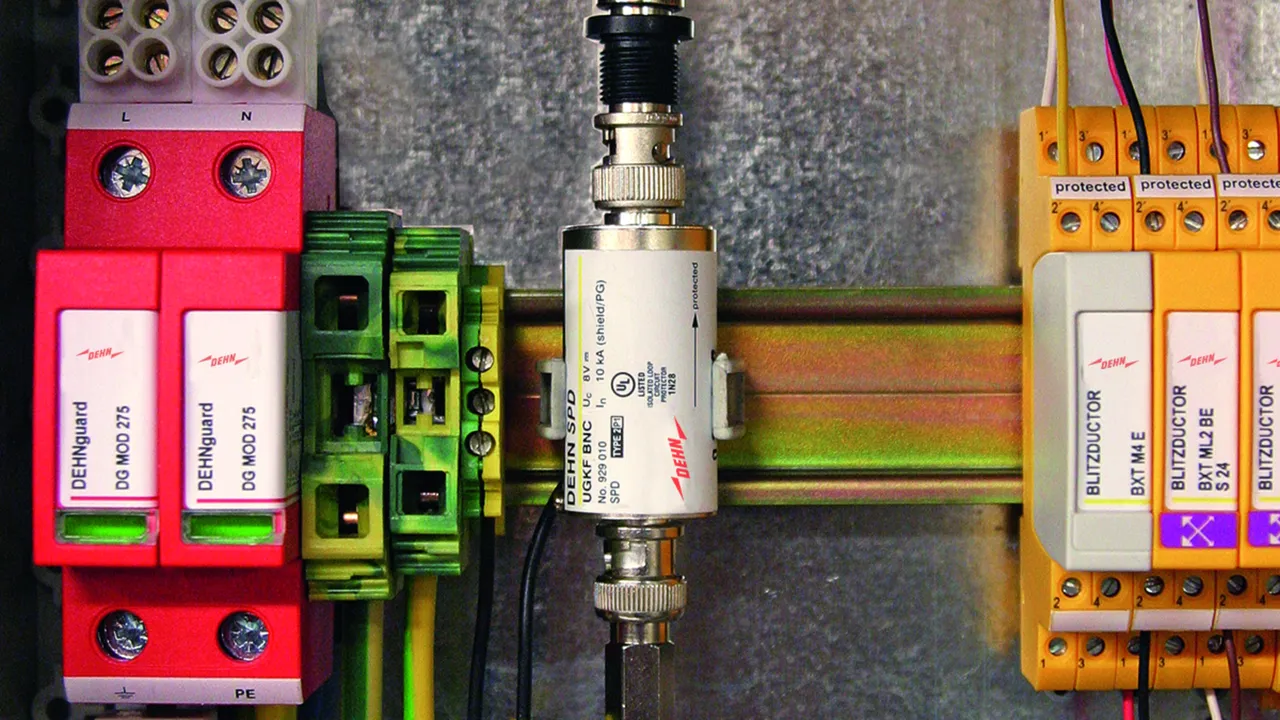

DGA BNC VC... per il montaggio semplice su guida profilata e a parete.

lorem ipsum — DGA BNC VC... per il montaggio semplice su guida profilata e a parete.

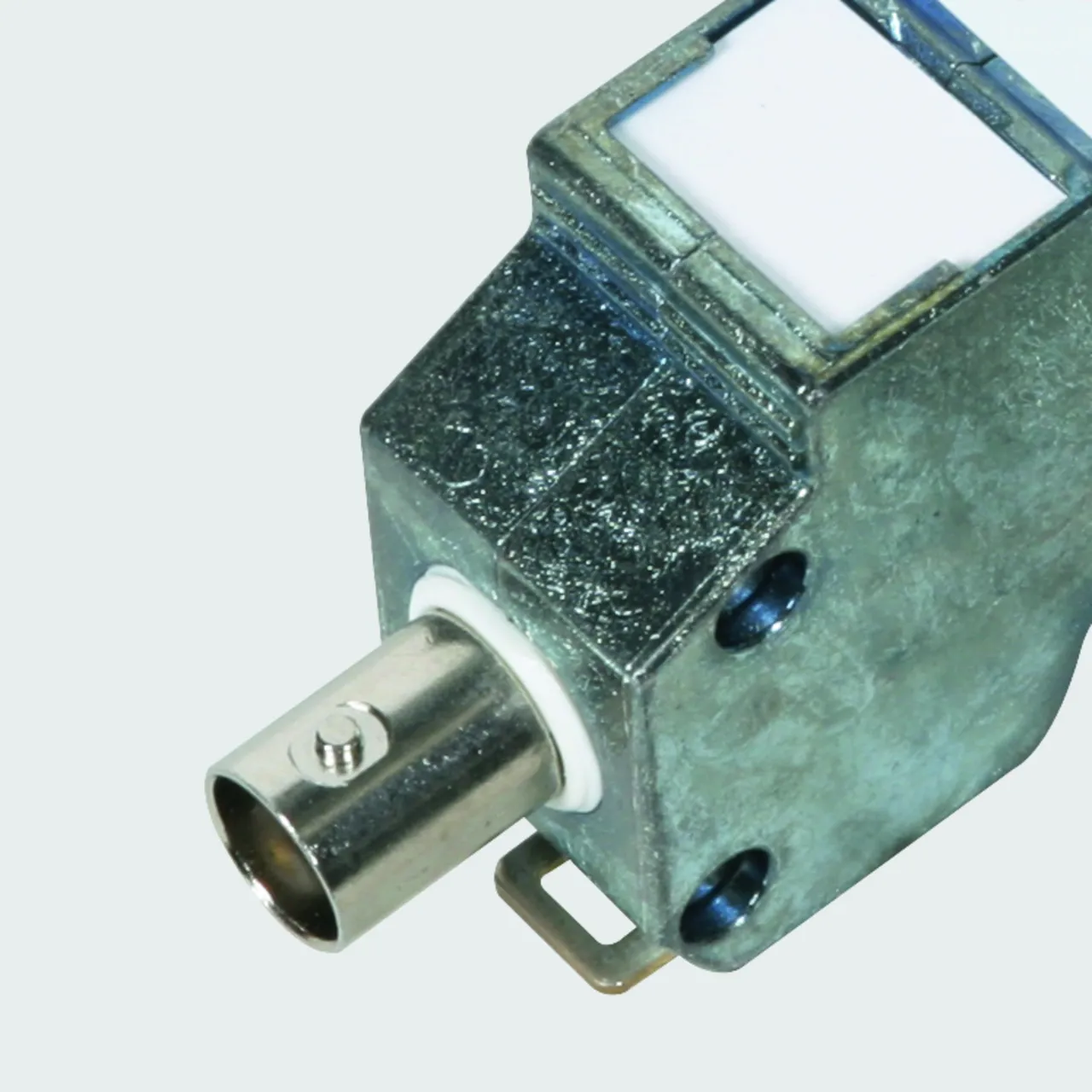

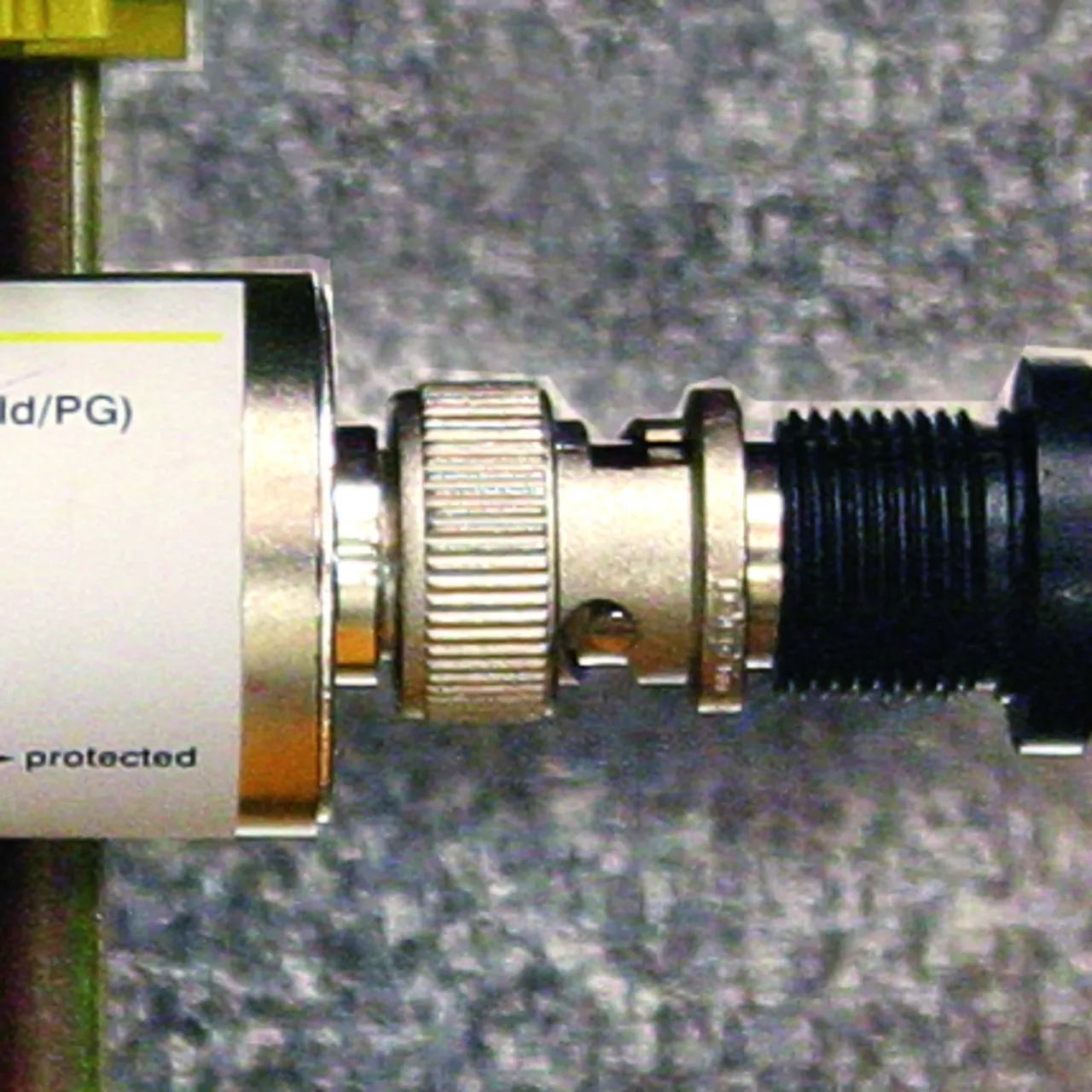

DGA BNC VC... facile da adattare per mezzo della connessione BNC.

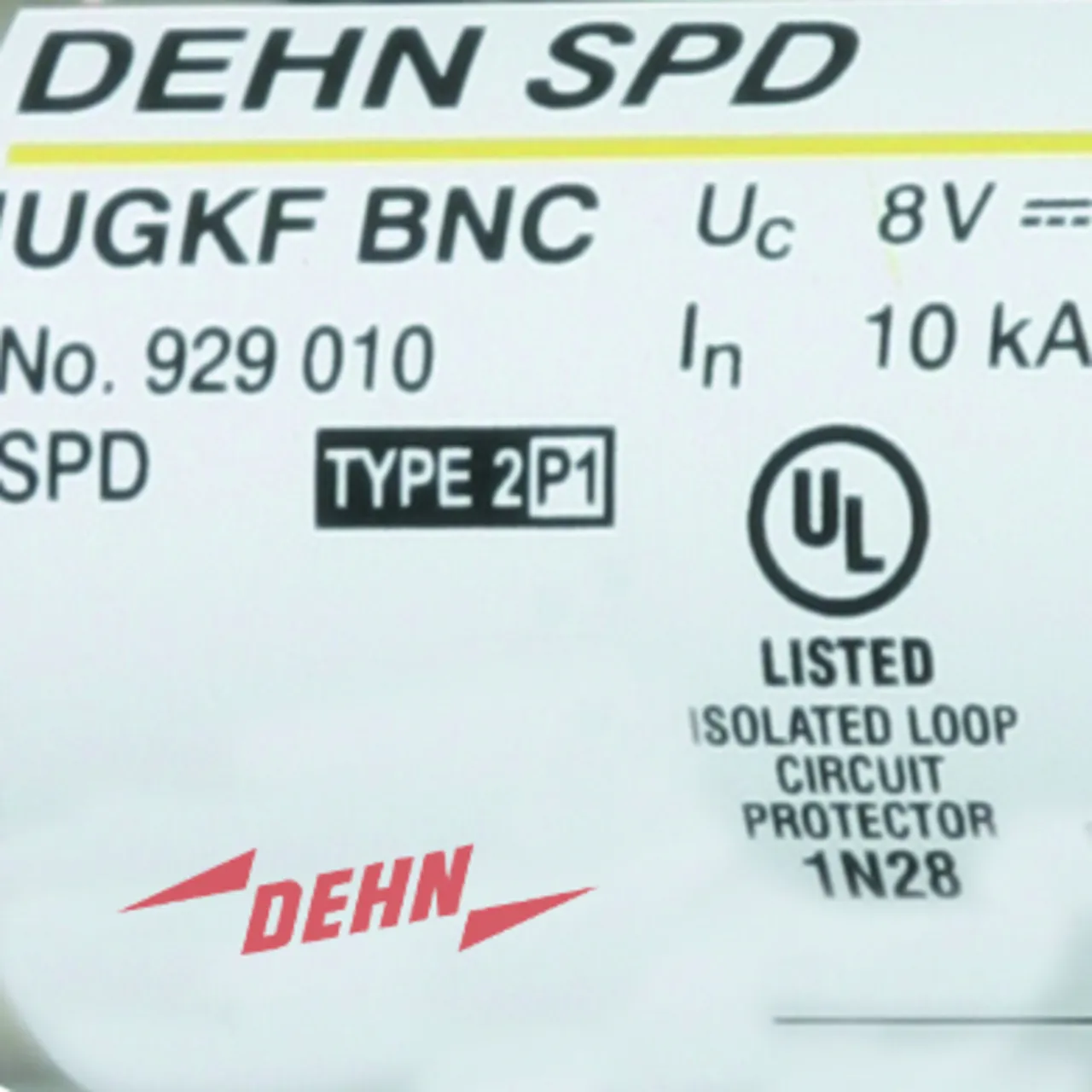

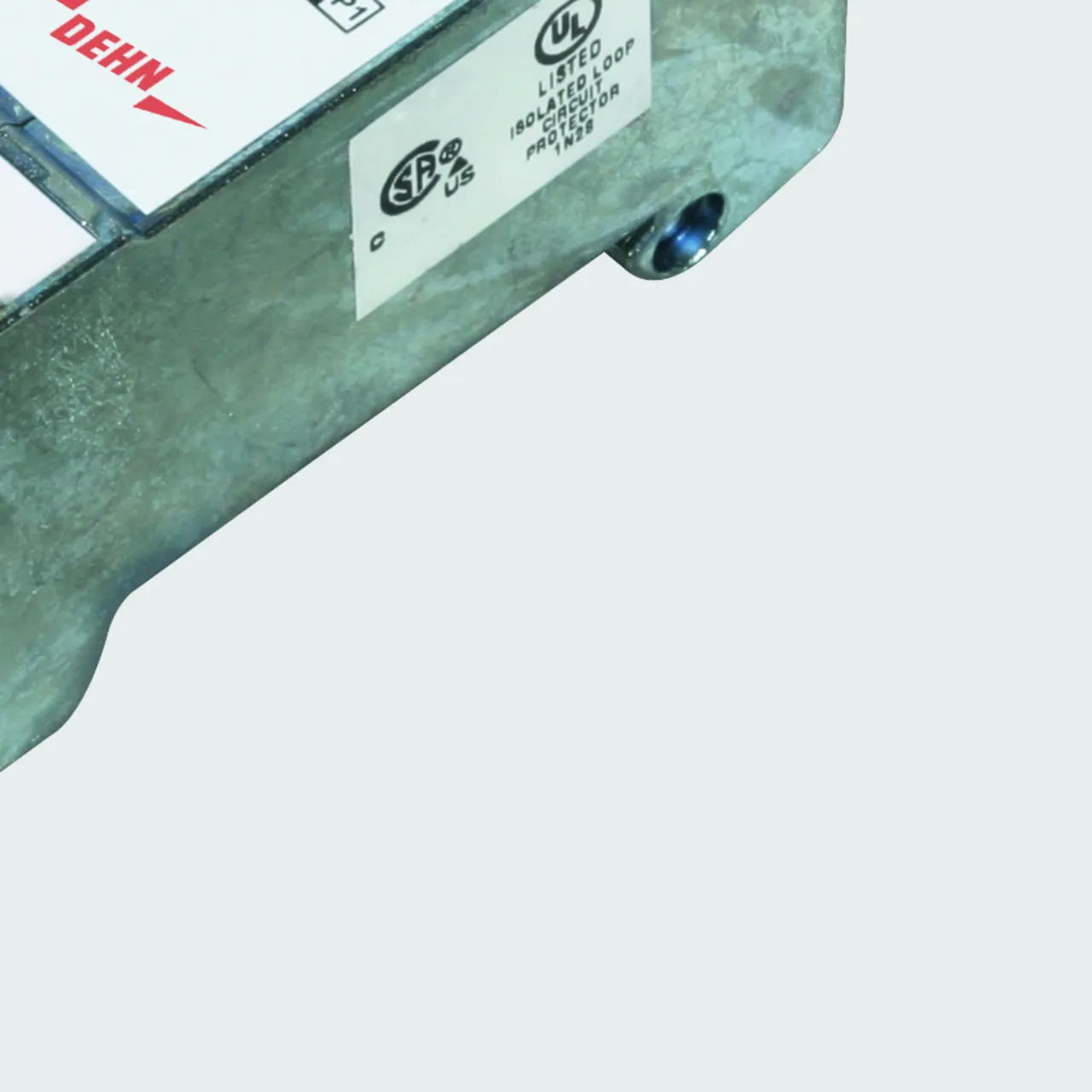

Lista UL per impiego specifico in base al paese.

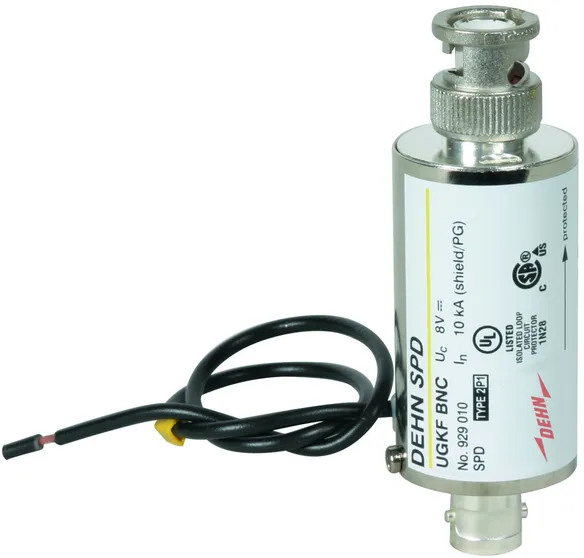

UGKF BNC

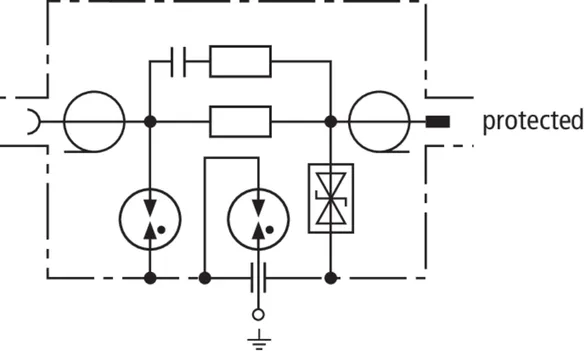

Limitatore di sovratensione a due gradini per videocamere e Arcnet con connessione BNC con messa a terra indiretta della schermatura per evitare la formazione di spire di ronzio.

1 Produkt

Art.-Nr. 929010 UGKF BNC

GTIN 4013364039940, Zolltarifnr. (EU): 85363010, Bruttogewicht: 67.70 g, VPE: 1.00 pz.

Abbildungen

Weitere Information

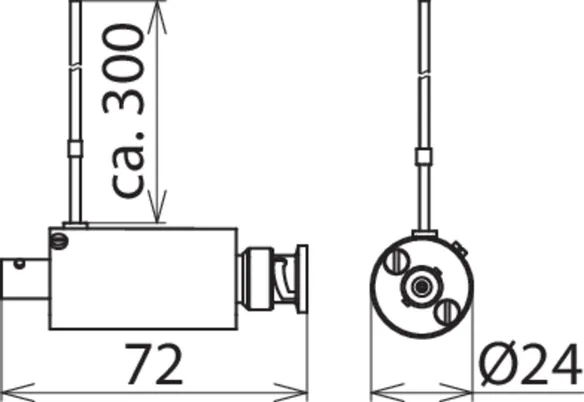

CAD-Daten

Limitatore di sovratensione UGKF BNC
Limitatore di sovratensione a due gradini per videocamere e Arcnet con connessione BNC con messa a terra indiretta della schermatura per evitare la formazione di spire di ronzio
Tensione massima continuativa DC: 8 V
C2 Corrente impulsiva nominale di scarica (8/20 µs) filo-schermo: 2,5 kA

Fabbricato: DEHN
Tipo: UGKF BNC
Art.: 929010
o similare.

Zertifikate

Technische Daten

Classe SPD	T
Tensione massima continuativa DC (U_C )	8 V
Corrente nominale (I_L )	0,1 A
C2 Corrente impulsiva nominale di scarica (8/20 µs) filo-schermo (I_n )	2,5 kA
Attenuazione di inserzione a 300 MHz (50 Ohm)	≤ 3 dB
Attenuazione di return loss a 40 MHz (50 Ohm)	≥ 20 dB
Attenuazione di inserzione a 265 MHz (75 Ohm)	≤ 3 dB
Attenuazione di return loss a 40 MHz (75 Ohm)	≥ 20 dB
Omologazioni	CSA, UL

Classe SPD	T
Tensione nominale (U_N )	5 V
Tensione massima continuativa DC (U_C )	8 V
Corrente nominale (I_L )	0,1 A
C2 Corrente impulsiva nominale di scarica (8/20 µs) filo-schermo (I_n )	2,5 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) schermo-PG (I_n )	10 kA
Livello di protezione filo-schermo con I_nC2 (U_P )	≤ 25 V
Livello di protezione filo-schermo con 1 kV/µs C3 (U_P )	≤ 15 V
Livello di protezione schermo-PG con 1 kV/µs C3 (U_p )	≤ 600 V
Attenuazione di inserzione a 300 MHz (50 Ohm)	≤ 3 dB
Attenuazione di return loss a 40 MHz (50 Ohm)	≥ 20 dB
Attenuazione di inserzione a 265 MHz (75 Ohm)	≤ 3 dB
Attenuazione di return loss a 40 MHz (75 Ohm)	≥ 20 dB
Impedenza d'onda (Z)	50 Ohm / 75 Ohm
Impedenza longitudinale per filo	10 Ohm
Capacità filo-schermo (C)	≤ 50 pF
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Collegamenti ingresso / uscita	connettore femmina BNC / connettore maschio BNC
Messa a terra tramite	cavo di terra in uscita dall'involucro 0,75mm²
Messa a terra dello schermo tramite	indirettamente tramite scaricatore a gas integrato
Norma di riferimento per le prove	IEC 61643-21 / EN 61643-21
Omologazioni	CSA, UL
