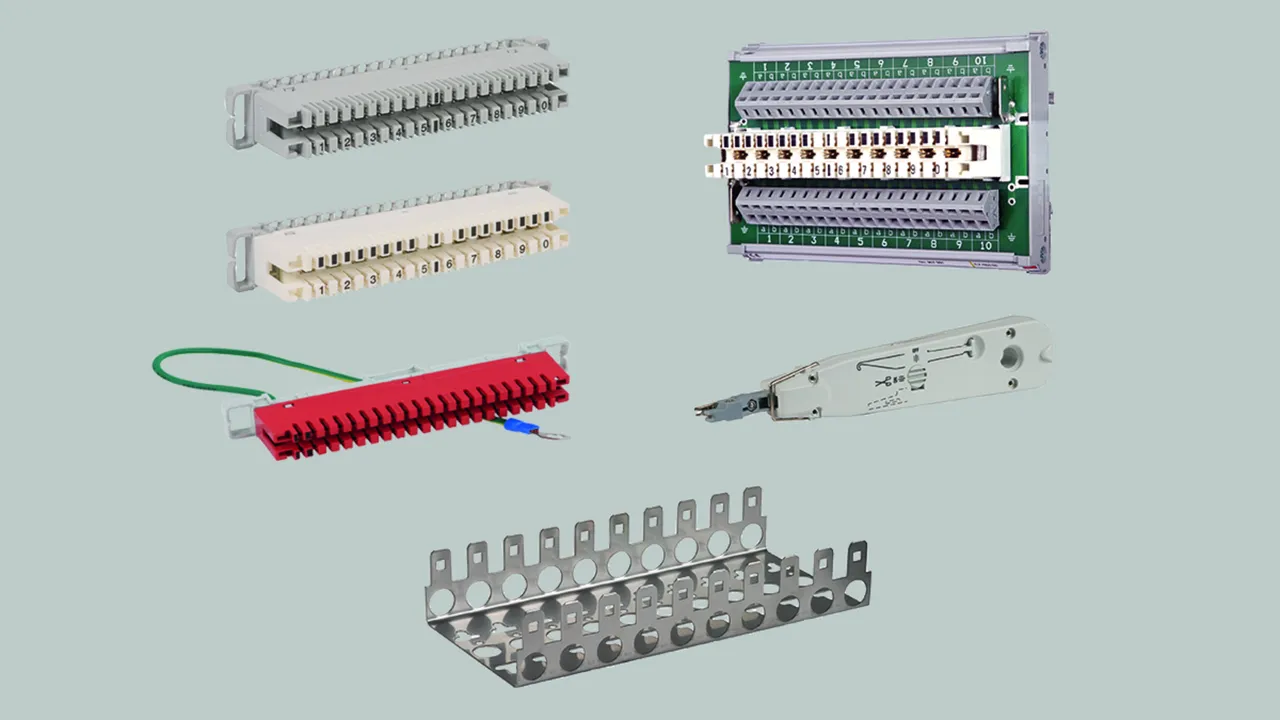

Accessori per tecnica LSA

  • Tecnica di connessione senza viti, spelatura e saldatura approvata
  • Contatti a coltello angolati a 45° nelle strisce di sezionamento garantiscono una minima riduzione della sezione
  • Migliore stabilità del conduttore
  • Migliore resistenza alla corrosione
  • Ulteriori accessori a richiesta

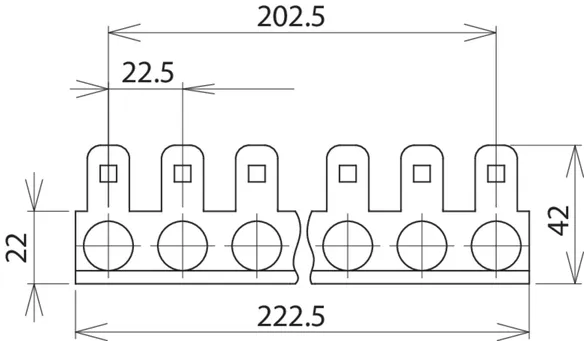

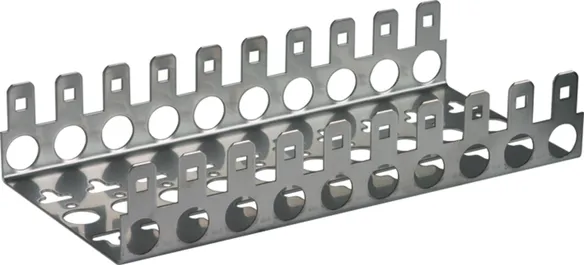

Staffa di montaggio

Staffa di montaggio per il montaggio di 10 strisce LSA della forma costruttiva 2/10.
Larghezza totale: 104,5 mm

1 Produkt

Art.-Nr. 907995 MB2 10 LSA

GTIN 4013364033528, Zolltarifnr.: 85389099, Bruttogewicht: 228.00 g, VPE: 1.00 pz.

Abbildungen

Weitere Information

Staffa di montaggio MB2 10 LSA
Staffa di montaggio per il montaggio di 10 strisce LSA della forma costruttiva 2/10.
Larghezza totale: 104,5 mm

Fabbricato: DEHN
Tipo: MB2 10 LSA
Art.: 907995
o similare.



Technische Daten

Dimensioni 223 x 105 x 42 mm

Artikel 907995 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 907995 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

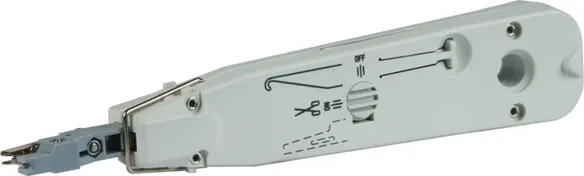

Attrezzo di cablaggio

Attrezzo di cablaggio con sensore per la tecnica di collegamento LSA-PLUS, per il collegamento dei fili con il taglio contemporaneo delle lunghezze rimanenti. Con gancio di tiro estraibile e lama di sblocco.

1 Produkt

Art.-Nr. 907994 AW2 LSA

GTIN 4013364033511, Zolltarifnr.: 82055980, Bruttogewicht: 105.20 g, VPE: 1.00 pz.

Abbildungen

Weitere Information

Attrezzo di cablaggio AW2 LSA
Attrezzo di cablaggio con sensore per la tecnica di collegamento LSA-PLUS, per il collegamento dei fili con il taglio contemporaneo delle lunghezze rimanenti. Con gancio di tiro estraibile e lama di sblocco

Fabbricato: DEHN
Tipo: AW2 LSA
Art.: 907994
o similare.



Technische Daten

Colore bianco ○

Artikel 907994 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 907994 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

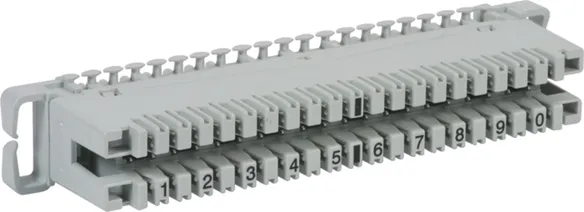

Stricia di collegamento

Forma costruttiva 2 per tecnica di collegamento LSA-PLUS, per la connessione di 10 coppie di fili sul lato cavo e lato permutatore, per un collegamento non sezionabile. È possibile l’innesto di scaricatori DPL 10 G3. Circuito di protezione solo in parallelo.

1 Produkt

Art.-Nr. 907997 AL2 10DA LSA

GTIN 4013364033542, Zolltarifnr.: 85369010, Bruttogewicht: 51.40 g, VPE: 1.00 pz.

Abbildungen

Weitere Information

Stricia di collegamento per tecnica LSA AL2 10DA LSA
Stricia di collegamento per tecnica LSA, forma costruttiva 2 per tecnica di collegamento LSA-PLUS, per la connessione di 10 coppie di fili sul lato cavo e lato permutatore, per un collegamento non sezionabile. È possibile l’innesto di scaricatori DPL 10 G3. Circuito di protezione solo in parallelo

Fabbricato: DEHN
Tipo: AL2 10DA LSA
Art.: 907997
o similare.

Zertifikate



Technische Daten

Norme di riferimento per le prove DIN 47608-1, -2
Sezione conduttore rigido 0,40-0,80 mm
Diametro esterno con isolazione 0,70-1,50 mm

Artikel 907997 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 907997 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

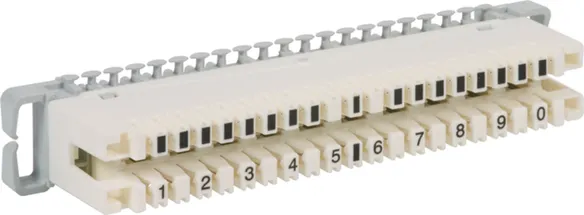

Striscia di sezionamento

Serie costruttiva 2 per tecnica di collegamento LSA, per la connessione di 10 coppie di fili sul lato cavo e lato permutatore. Tramite l’innesto di componenti DRL si crea la protezione tra i contatti di sezionamento. È anche possibile l’innesto di DPL 10 G3.

1 Produkt

Art.-Nr. 907996 TL2 10DA LSA

GTIN 4013364033535, Zolltarifnr.: 85369010, Bruttogewicht: 60.00 g, VPE: 1.00 pz.

Abbildungen

Weitere Information

Stricia di collegamento per tecnica LSA TL2 10DA LSA
Stricia di collegamento per tecnica LSA, serie costruttiva 2 per tecnica di collegamento LSA, per la connessione di 10 coppie di fili sul lato cavo e lato permutatore. Tramite l’innesto di componenti DRL si crea la protezione tra i contatti di sezionamento. È anche possibile l’innesto di DPL 10 G3

Fabbricato: DEHN
Tipo: TL2 10DA LSA
Art.: 907996
o similare.

Zertifikate



Technische Daten

Norme di riferimento per le prove DIN 47608-1, -2
Omologazioni corrisponde DTAG TS 0272/96
Sezione conduttore rigido 0,40-0,80 mm
Diametro esterno con isolazione 0,70-1,50 mm

Artikel 907996 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 907996 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

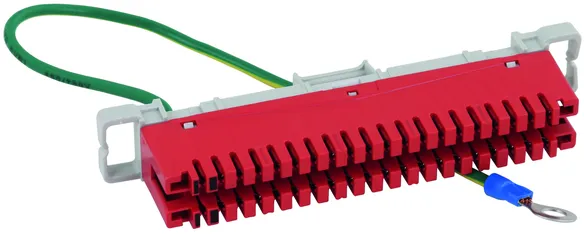

Striscia di messa a terra

Forma costruttiva 2 per tecnica di collegamento LSA per la connessione di 38 conduttori di terra
oppure cavi di segnale non connessi al circuito. Con conduttore di terra e capocorda ad anello M4.

1 Produkt

Art.-Nr. 907993 EL2 38EA LSA

GTIN 4013364048584, Zolltarifnr.: 85369010, Bruttogewicht: 59.80 g, VPE: 1.00 pz.

Abbildungen

Weitere Information

Striscia di messa a terra EL2 38EA LSA
Striscia di messa a terra forma costruttiva 2 per tecnica di collegamento LSA per la connessione di 38 conduttori di terra
oppure cavi di segnale non connessi al circuito. Con conduttore di terra e capocorda ad anello M4

Fabbricato: DEHN
Tipo: EL2 38EA LSA
Art.: 907993
o similare.

Zertifikate



Technische Daten

Messa a terra tramite conduttore di terra con capocorda ad anello M4
Sezione conduttore rigido 0,40-0,80 mm
Diametro esterno con isolazione 0,70-1,50 mm
Colore rosso ●

Artikel 907993 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 907993 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

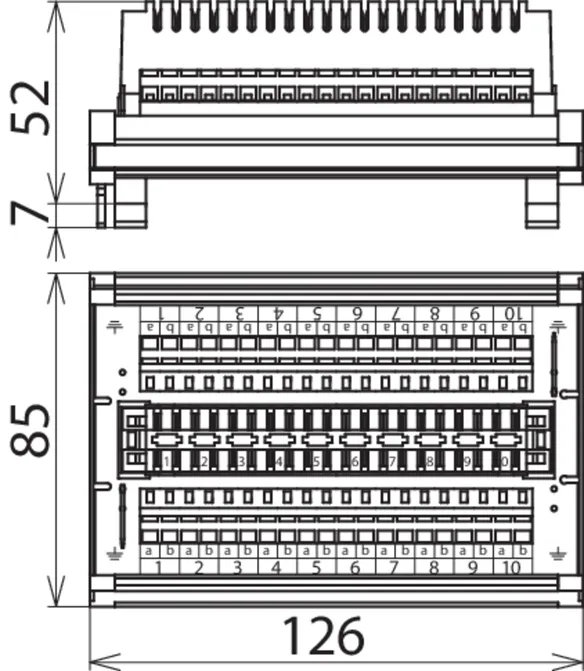

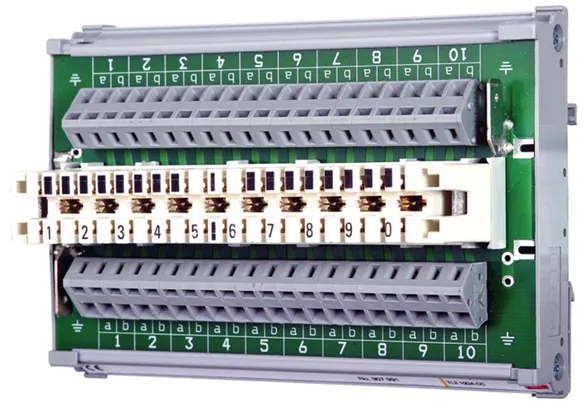

Striscia di sezionamento modulare con morsetto a molla LSA

Striscia di sezionamento modulare per il montaggio su guida profilata, completa di striscia di sezionamento tipo 2/10, come morsetti a molla per la connessione variabile di fili. Adatta per l’innesto di scaricatori DPL e DEHNrapid LSA.

1 Produkt

Art.-Nr. 907991 TL2 10DA CC

GTIN 4013364112988, Zolltarifnr.: 85389099, Bruttogewicht: 213.20 g, VPE: 1.00 pz.

Abbildungen

Weitere Information

  • CAD-Daten
    • 907991.stp

      Sie müssen angemeldet sein um 907991.stp herunterzuladen.

      Login
    • 907991.igs

      Sie müssen angemeldet sein um 907991.igs herunterzuladen.

      Login
    • 907991.jt

      Sie müssen angemeldet sein um 907991.jt herunterzuladen.

      Login
    • 907991.dwg

      Sie müssen angemeldet sein um 907991.dwg herunterzuladen.

      Login
    • 907991m_D.dxf

      Sie müssen angemeldet sein um 907991m_D.dxf herunterzuladen.

      Login
    • DEHN.907991.wspak

      Sie müssen angemeldet sein um DEHN.907991.wspak herunterzuladen.

      Login
Striscia di sezionamento modulare con morsetto a molla LSA TL2 10DA CC
Striscia di sezionamento modulare per il montaggio su guida profilata, completa di striscia di sezionamento tipo 2/10, come morsetti a molla per la connessione variabile di fili. Adatta per l’innesto di scaricatori DPL e DEHNrapid LSA

Fabbricato: DEHN
Tipo: TL2 10DA CC
Art.: 907991
o similare.

Zertifikate



Technische Daten

Portata degli elementi di connessione D1 Corrente impulsiva di fulmine (10/350) complessiva (Iimp ) 5 kA
Montaggio su guida profilata 35 mm secondo EN 60715
Collegamento entrata / uscita molla oppure LSA / molla oppure LSA
Messa a terra tramite guida profilata / connettore piatto 6,3 mm
Sezione conduttore rigido 0,40-0,80 mm
Diametro esterno con isolazione 0,70-1,60 mm

Artikel 907991 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 907991 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb
