DEHNrapid LSA scaricatore per corrente di fulmine e limitatore di sovratensione

Protezione variabile 1 – 10 coppie per sistemi LSA linea costruttiva 2/10
La funzione da striscia di sezionamento LSA integrata nello scaricatore per corrente di fulmine offre inoltre la protezione durante prova, sezionamento e cablaggio
Sistema modulare di scaricatori per corrente di fulmine e limitatori di sovratensione, combinabile a scaricatore combinato

Details

Scaricatori di sovratensione innestabili come blocchi di protezione che possono essere innestati in strisce di connessione o sezionamento.

lorem ipsum — Scaricatori di sovratensione innestabili come blocchi di protezione che possono essere innestati in strisce di connessione o sezionamento.

Scaricatore combinato per corrente di fulmine e sovratensioni per strisce di connessione LSA.

Blocco di protezione con tenuta alla corrente di fulmine con spinterometri a gas su richiesta con indicazione ottica di guasto e funzione fail-safe.

Limitatori di sovratensione specifici per l'applicazione nella protezione delle utenze finali.

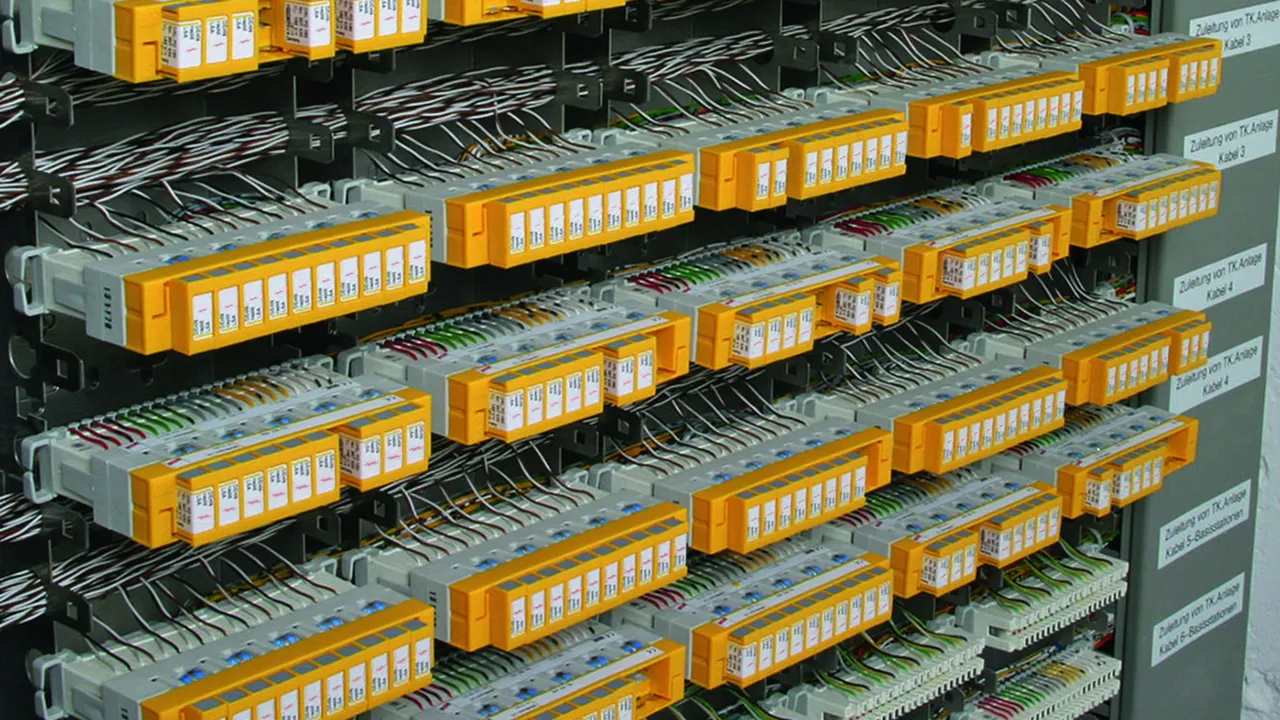

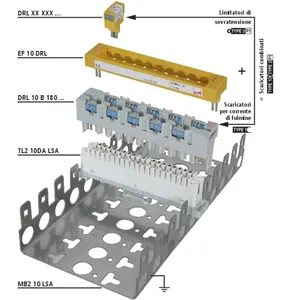

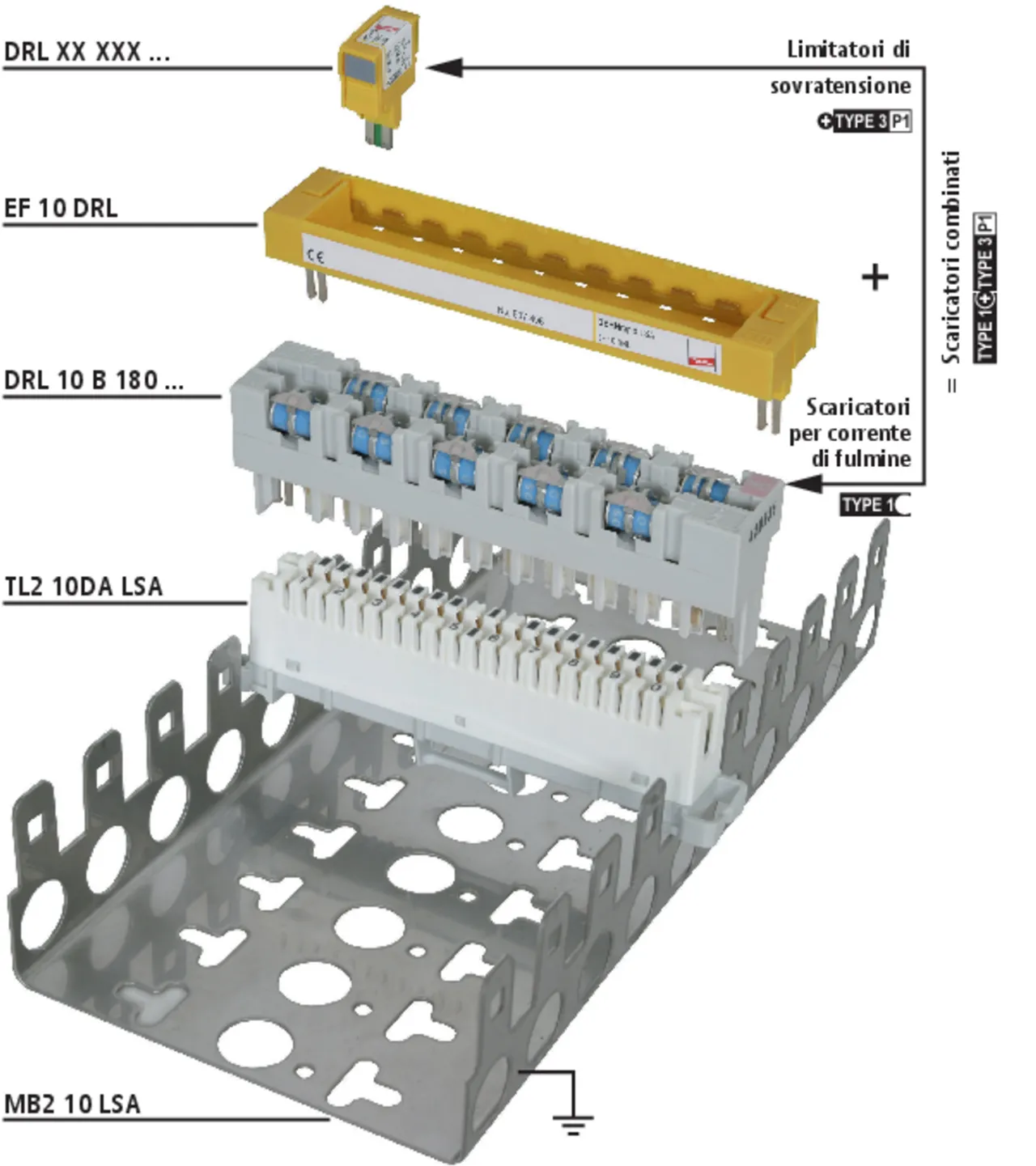

Costruzione modulare costituita da blocco di protezione con spinterometri a gas, telai di messa a terra e moduli di protezione specifici per l'applicazione.

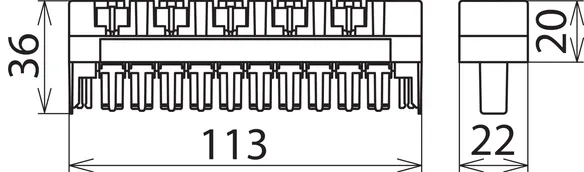

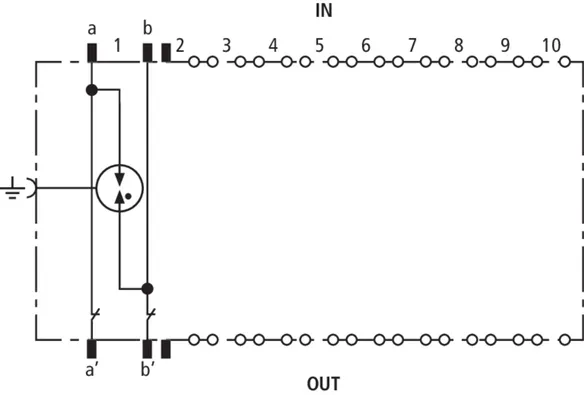

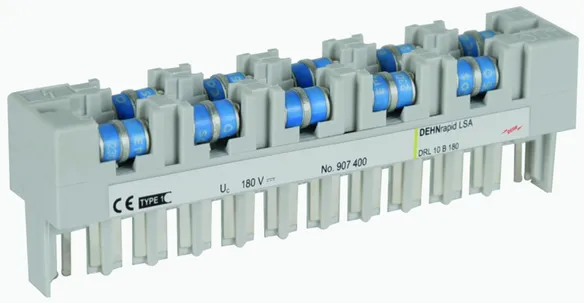

DRL 10 B

Blocco di protezione da corrente di fulmine DRL 10 coppie con scaricatori a gas tripolari per quasi tutte le applicazioni e ampliabile con spine DRL allo scaricatore combinato. I contatti di sezionamento integrati consentono con protezione inserita prove, misure e patching.

1 Produkt

Art.-Nr. 907400 DRL 10 B 180

GTIN 4013364107557, Zolltarifnr. (EU): 85363010, Bruttogewicht: 69.90 g, VPE: 1.00 pz.

Vorgänger

Abbildungen

Weitere Information

CAD-Daten

Blocco di protezione da corrente di fulmine DRL 10 B 180
Blocco di protezione da corrente di fulmine DRL 10 coppie con scaricatori a gas tripolari per quasi tutte le applicazioni e ampliabile con spine DRL allo scaricatore combinato. I contatti di sezionamento integrati consentono con protezione inserita prove, misure e patching
Norme di riferimento per le prove IEC 61643-21
Tensione massima continuativa DC: 180 V
Corrente nominale: 0,4 A

Fabbricato: DEHN
Tipo: DRL 10 B 180
Art.: 907400
o similare.

Zertifikate

Technische Daten

Classe SPD	G
Tensione massima continuativa DC (U_C )	180 V
Corrente nominale (I_L )	0,4 A
D1 Corrente impulsiva di fulmine (10/350 µs) complessiva (I_imp )	5 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	10 kA
Impedenza longitudinale per filo	≤ 0,005 Ohm
Innestabile in	striscia sezionamento 2/10

Classe SPD	G
Tensione nominale (U_N )	180 V
Tensione massima continuativa DC (U_C )	180 V
Tensione massima continuativa AC (U_C )	127 V
Corrente nominale (I_L )	0,4 A
D1 Corrente impulsiva di fulmine (10/350 µs) complessiva (I_imp )	5 kA
D1 Corrente impulsiva di fulmine (10/350 µs) per filo (I_imp )	2,5 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	10 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) per filo (I_n )	5 kA
Livello di protezione filo-filo con I_impD1 (U_p )	≤ 500 V
Livello di protezione filo-PG con I_impD1 (U_p )	≤ 500 V
Livello di protezione filo-filo con 1 kV/µs C3 (U_p )	≤ 500 V
Livello di protezione filo-AG con 1 kV/µs C3 (U_p )	≤ 450 V
Impedenza longitudinale per filo	≤ 0,005 Ohm
Capacità filo-filo (C)	≤ 5 pF
Capacità filo-PG (C)	≤ 5 pF
Temperatura d’esercizio (T_U )	-40 °C ... +80 °C
Grado di protezione	IP 10
Innestabile in	striscia sezionamento 2/10
Messa a terra tramite	staffa di montaggio
Materiale involucro	poliamide PA 6.6
Colore	grigio
Norme di riferimento per le prove	IEC 61643-21 / EN 61643-21

Artikel 907400 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 907400 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

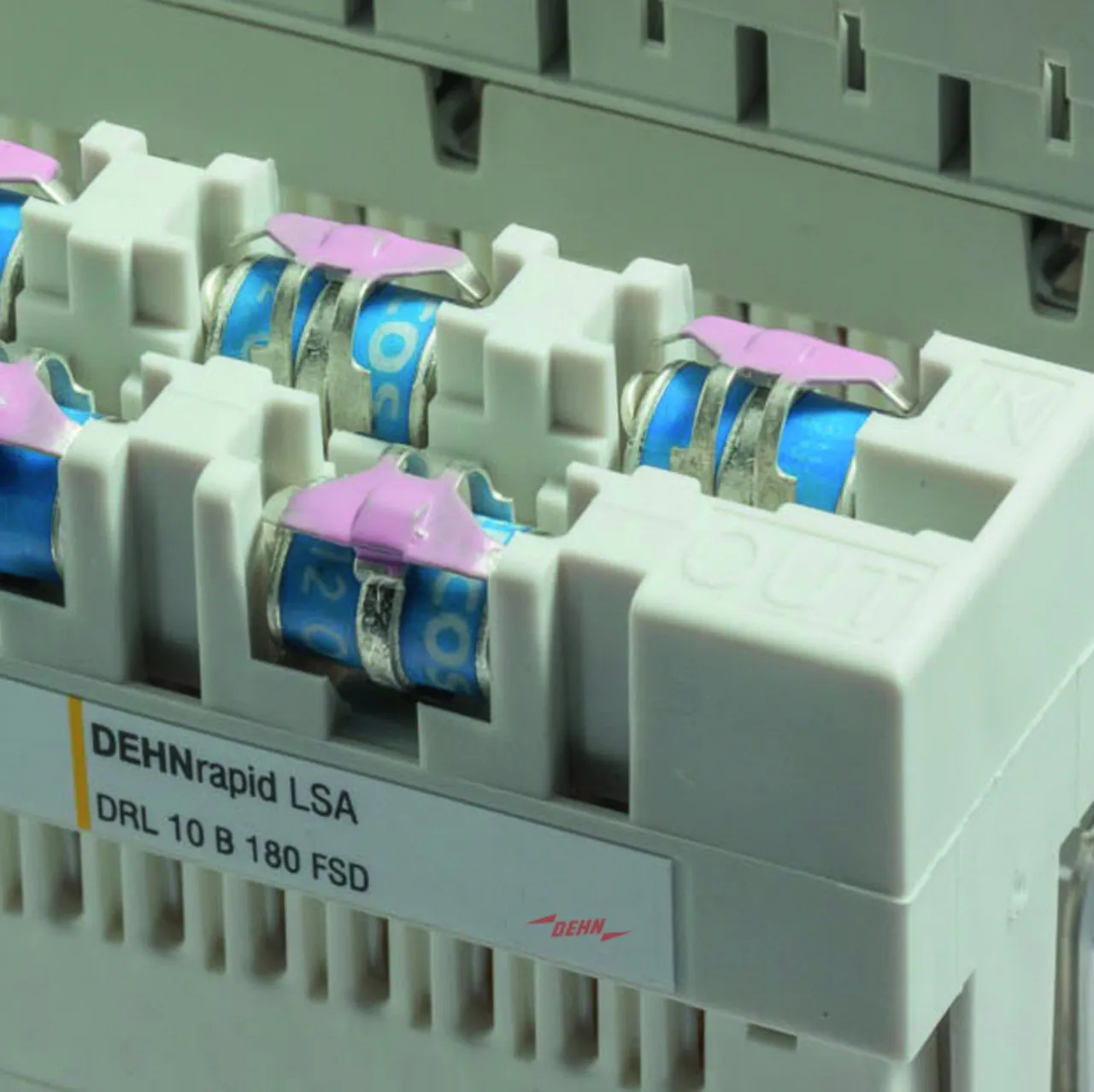

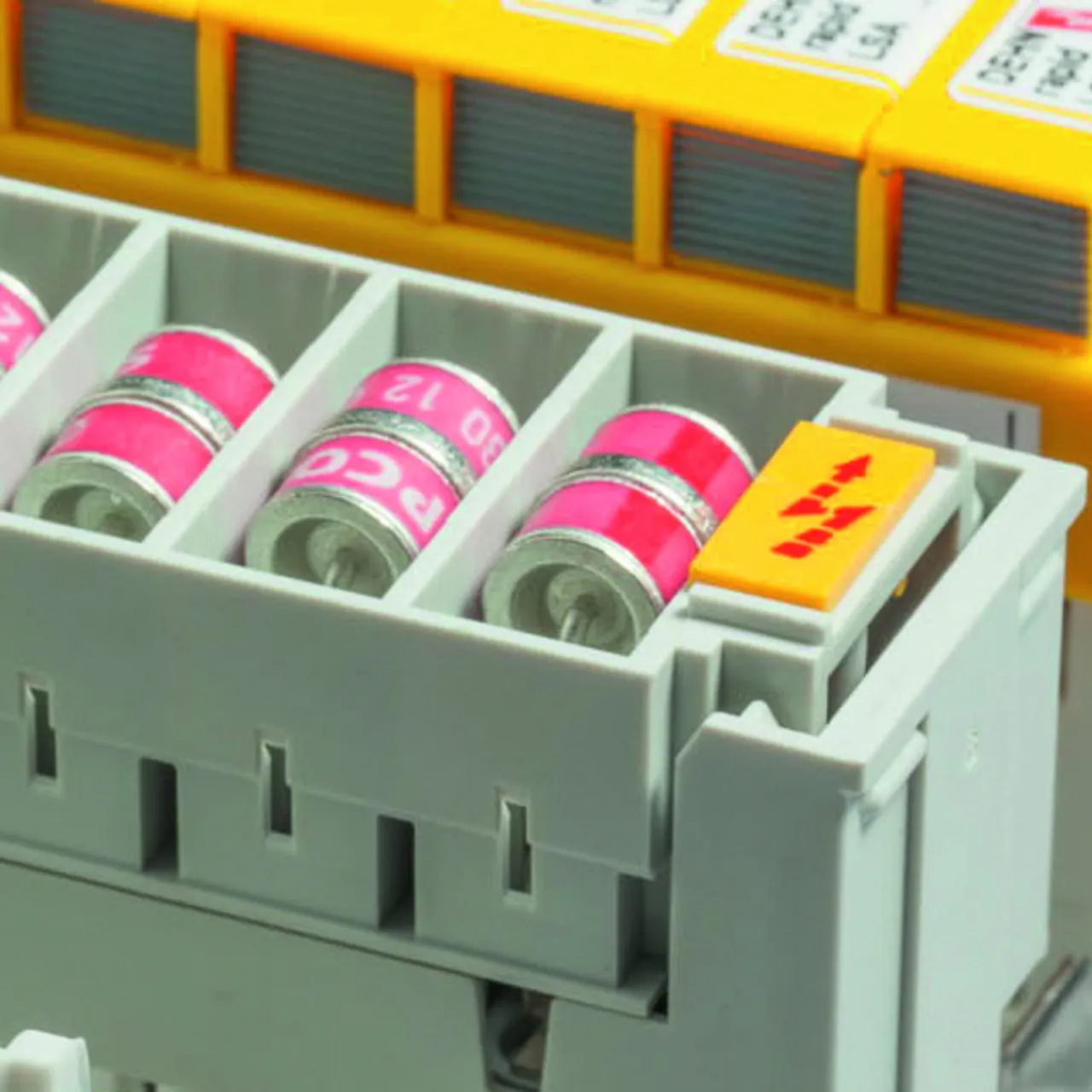

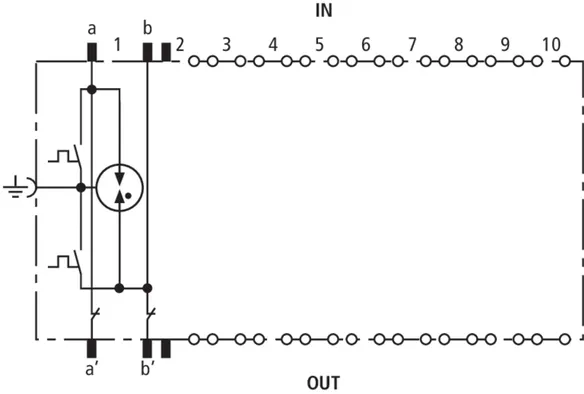

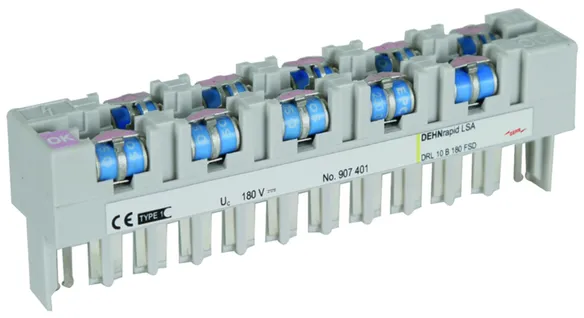

DRL 10 B FSD

Blocco di protezione da corrente di fulmine DRL 10 coppie per quasi tutte le applicazioni e ampliabile con spine DRL allo scaricatore combinato. I contatti di sezionamento integrati consentono con protezione inserita prove, misure e patching. Gli scaricatori a gas hanno una funzione fail-safe con indicazione ottica di guasto.

1 Produkt

Art.-Nr. 907401 DRL 10 B 180 FSD

GTIN 4013364107564, Zolltarifnr. (EU): 85363010, Bruttogewicht: 74.30 g, VPE: 1.00 pz.

Abbildungen

Weitere Information

CAD-Daten

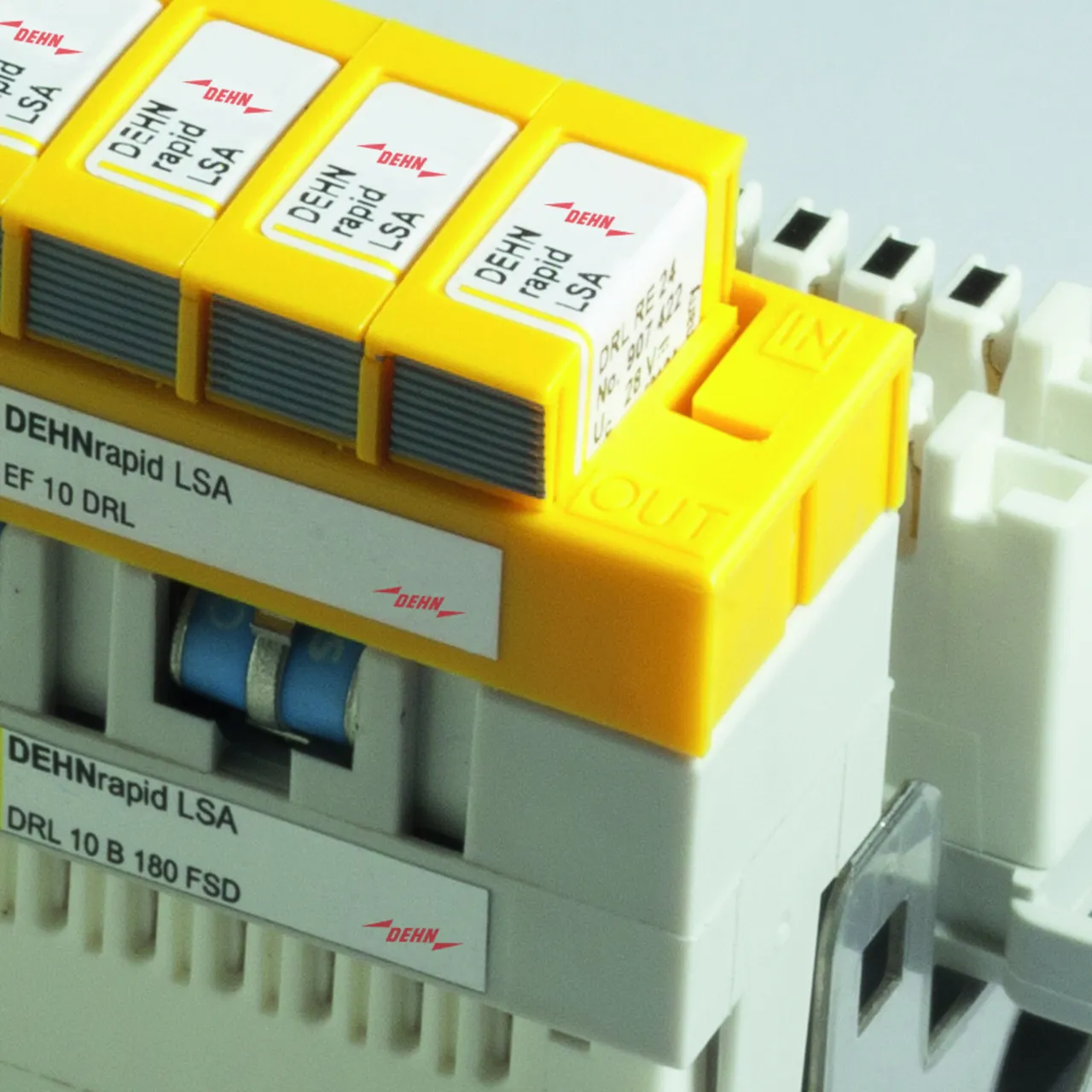

Blocco di protezione da corrente di fulmine DRL 10 B 180 FSD
Blocco di protezione da corrente di fulmine DRL 10 coppie per quasi tutte le applicazioni e ampliabile con spine DRL allo scaricatore combinato. I contatti di sezionamento integrati consentono con protezione inserita prove, misure e patching. Gli scaricatori a gas hanno una funzione fail-safe con indicazione ottica di guasto
Tensione massima continuativa DC: 180 V
Corrente nominale: 0,4 A

Fabbricato: DEHN
Tipo: DRL 10 B 180 FSD
Art.: 907401
o similare.

Zertifikate

Technische Daten

Classe SPD	G
Indicazione di guasto	ottica, tramite cambio del colore
Tensione massima continuativa DC (U_C )	180 V
Corrente nominale (I_L )	0,4 A
D1 Corrente impulsiva di fulmine (10/350 µs) complessiva (I_imp )	5 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	10 kA
Impedenza longitudinale per filo	≤ 0,005 Ohm
Innestabile in	striscia sezionamento 2/10

Classe SPD	G
Indicazione di guasto	ottica, tramite cambio del colore
Tensione nominale (U_N )	180 V
Tensione massima continuativa DC (U_C )	180 V
Tensione massima continuativa AC (U_C )	127 V
Corrente nominale (I_L )	0,4 A
D1 Corrente impulsiva di fulmine (10/350 µs) complessiva (I_imp )	5 kA
D1 Corrente impulsiva di fulmine (10/350 µs) per filo (I_imp )	2,5 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva (I_n )	10 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) per filo (I_n )	5 kA
Livello di protezione filo-filo con I_impD1 (U_p )	≤ 500 V
Livello di protezione filo-PG con I_impD1 (U_p )	≤ 500 V
Livello di protezione filo-filo con 1 kV/µs C3 (U_p )	≤ 500 V
Livello di protezione filo-AG con 1 kV/µs C3 (U_p )	≤ 450 V
Impedenza longitudinale per filo	≤ 0,005 Ohm
Capacità filo-filo (C)	≤ 5 pF
Capacità filo-PG (C)	≤ 5 pF
Comportamento fail-safe	scaricatore a gas con contatti a molla
Temperatura d’esercizio (T_U )	-40 °C ... +80 °C
Grado di protezione	IP 10
Innestabile in	striscia sezionamento 2/10
Messa a terra tramite	staffa di montaggio
Materiale involucro	poliamide PA 6.6
Colore	grigio
Norme di riferimento per le prove	IEC 61643-21 / EN 61643-21

Artikel 907401 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 907401 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

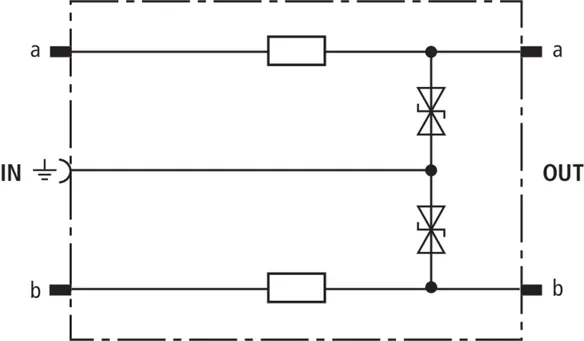

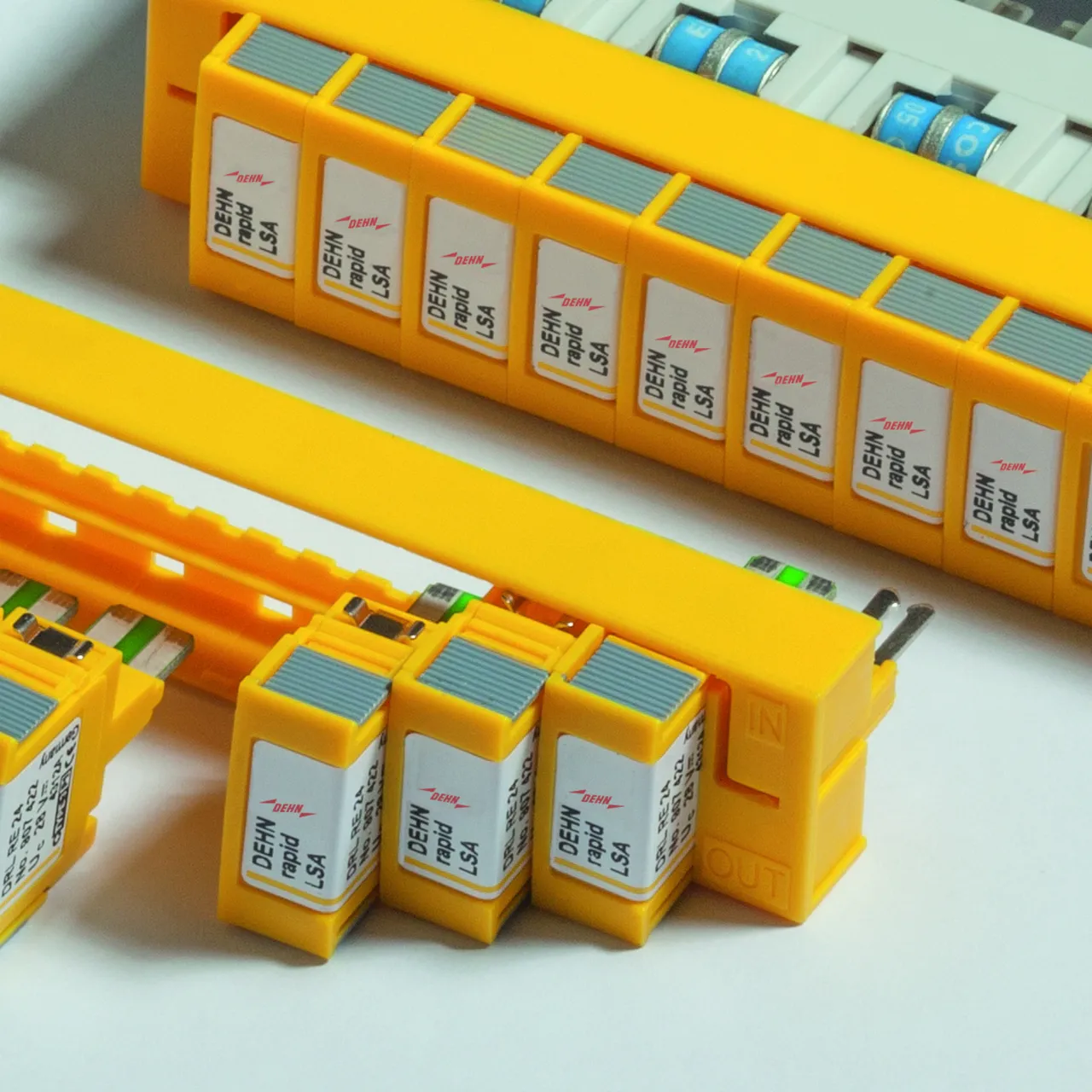

DRL RE

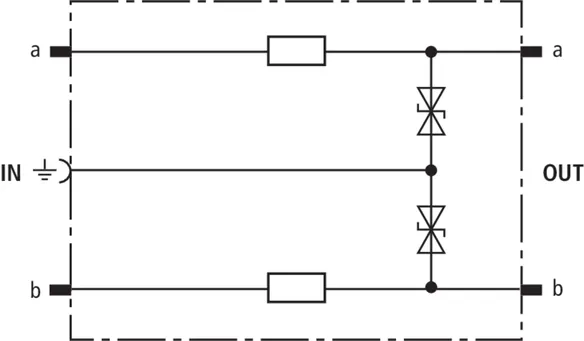

Spina di protezione a un gradino per 1 coppia, coordinata energeticamente al blocco DRL, con impedenza di disaccoppiamento. Specialmente indicato per circuiti di segnale con potenziale comune. Messa a terra tramite EF 10 DRL. Solamente per strisce di sezionamento oppure blocco DRL.

5 Produkte

Art.-Nr. 907421 DRL RE 12

GTIN 4013364107618, Zolltarifnr. (EU): 85363010, Bruttogewicht: 5.40 g, VPE: 10.00 pz.

Vorgänger

Abbildungen

Weitere Information

CAD-Daten

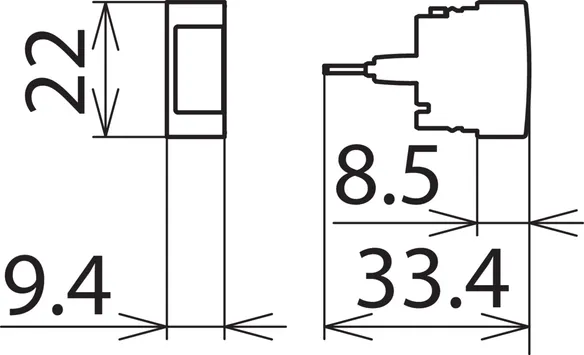

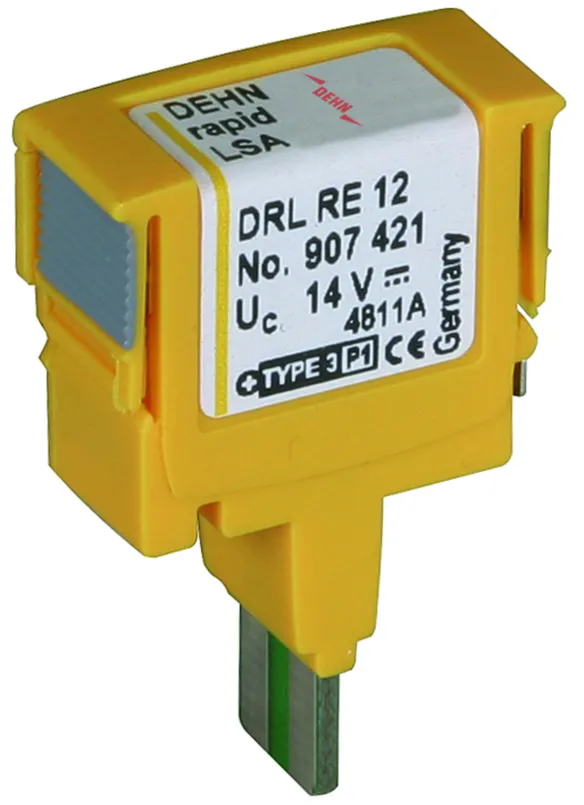

Spina di protezione DRL RE 12
Spina di protezione Tipo 3 / P1 a un gradino per 1 coppia, coordinata energeticamente al blocco DRL, con impedenza di disaccoppiamento. Specialmente indicato per circuiti di segnale con potenziale comune. Messa a terra tramite EF 10 DRL. Protezione variabile 1 – 10 coppie per sistemi LSA linea costruttiva 2/10
Coordinamento energetico secondo CEI EN 62305-4 (CEI 81-10/4)
Norme di riferimento per le prove IEC 61643-21
Tensione massima continuativa DC: 14 V
Corrente nominale: 0,4 A

Fabbricato: DEHN
Tipo: DRL RE 12
Art.: 907421
o similare.

Zertifikate

Technische Daten

Classe SPD	O
Tensione massima continuativa DC (U_C )	14 V
Corrente nominale (I_L )	0,4 A
D1 Corrente impulsiva di fulmine (10/350 µs) complessiva in combinazione con DRL 10 B... (I_imp )	5 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva in combinazione con DRL 10 B... (I_n )	10 kA
Impedenza longitudinale per filo	4,7 Ohm
Frequenza limite filo-PG (f_G )	2,7 MHz
Innestabile in	striscia di sezionamento LSA 2/10 oppure blocco DRL 10 B ...

Classe SPD	O
Tensione nominale (U_N )	12 V
Tensione massima continuativa DC (U_C )	14 V
Tensione massima continuativa AC (U_C )	9,5 V
Corrente nominale (I_L )	0,4 A
D1 Corrente impulsiva di fulmine (10/350 µs) complessiva in combinazione con DRL 10 B... (I_imp )	5 kA
D1 Corrente impulsiva di fulmine (10/350 µs) per filo in combinazione con DRL 10 B... (I_imp )	2,5 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva in combinazione con DRL 10 B... (I_n )	10 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) per filo in combinazione con DRL 10 B... (I_n )	5 kA
C1 corrente impulsiva nominale di scarica (8/20 µs) per filo senza DRL 10 B... (I_n )	0,5 kA
Livello di protezione filo-PG con I_impD1 in combinazione con DRL 10 B... (U_p )	≤ 45 V
Livello di protezione filo-filo con 1 kV/µs C3 (U_p )	≤ 36 V
Livello di protezione filo-AG con 1 kV/µs C3 (U_p )	≤ 19 V
Impedenza longitudinale per filo	4,7 Ohm
Frequenza limite filo-PG (f_G )	2,7 MHz
Capacità filo-filo (C)	≤ 1 nF
Capacità filo-PG (C)	≤ 2 nF
Temperatura d’esercizio (T_U )	-40 °C ... +80 °C
Grado di protezione	IP 20 innestato
Innestabile in	striscia di sezionamento LSA 2/10 oppure blocco DRL 10 B ...
Messa a terra tramite	telaio di messa a terra
Materiale involucro	poliamide PA 6.6
Colore	giallo
Norme di riferimento per le prove	IEC 61643-21 / EN 61643-21

Artikel 907421 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 907421 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 907422 DRL RE 24

GTIN 4013364107625, Zolltarifnr. (EU): 85363010, Bruttogewicht: 5.40 g, VPE: 10.00 pz.

Vorgänger

Abbildungen

Weitere Information

CAD-Daten

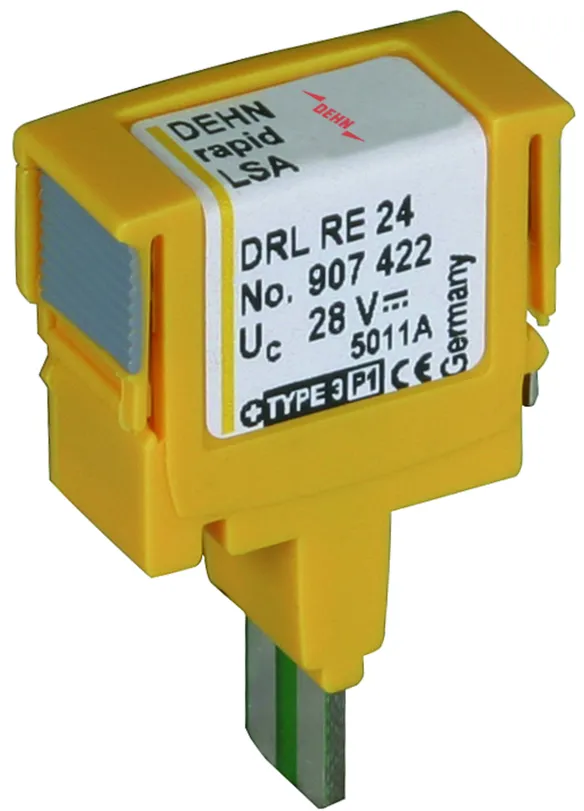

Spina di protezione DRL RE 24
Spina di protezione Tipo 3 / P1 a un gradino per 1 coppia, coordinata energeticamente al blocco DRL, con impedenza di disaccoppiamento. Specialmente indicato per circuiti di segnale con potenziale comune. Messa a terra tramite EF 10 DRL. Protezione variabile 1 – 10 coppie per sistemi LSA linea costruttiva 2/10
Coordinamento energetico secondo CEI EN 62305-4 (CEI 81-10/4)
Norme di riferimento per le prove IEC 61643-21
Tensione massima continuativa DC: 28 V
Corrente nominale: 0,4 A

Fabbricato: DEHN
Tipo: DRL RE 24
Art.: 907422
o similare.

Zertifikate

Technische Daten

Classe SPD	O
Tensione massima continuativa DC (U_C )	28 V
Corrente nominale (I_L )	0,4 A
D1 Corrente impulsiva di fulmine (10/350 µs) complessiva in combinazione con DRL 10 B... (I_imp )	5 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva in combinazione con DRL 10 B... (I_n )	10 kA
Impedenza longitudinale per filo	4,7 Ohm
Frequenza limite filo-PG (f_G )	4,5 MHz
Innestabile in	striscia di sezionamento LSA 2/10 oppure blocco DRL 10 B ...

Classe SPD	O
Tensione nominale (U_N )	24 V
Tensione massima continuativa DC (U_C )	28 V
Tensione massima continuativa AC (U_C )	19,5 V
Corrente nominale (I_L )	0,4 A
D1 Corrente impulsiva di fulmine (10/350 µs) complessiva in combinazione con DRL 10 B... (I_imp )	5 kA
D1 Corrente impulsiva di fulmine (10/350 µs) per filo in combinazione con DRL 10 B... (I_imp )	2,5 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva in combinazione con DRL 10 B... (I_n )	10 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) per filo in combinazione con DRL 10 B... (I_n )	5 kA
C1 corrente impulsiva nominale di scarica (8/20 µs) per filo senza DRL 10 B... (I_n )	0,5 kA
Livello di protezione filo-PG con I_impD1 in combinazione con DRL 10 B... (U_p )	≤ 65 V
Livello di protezione filo-filo con 1 kV/µs C3 (U_p )	≤ 72 V
Livello di protezione filo-AG con 1 kV/µs C3 (U_p )	≤ 38 V
Impedenza longitudinale per filo	4,7 Ohm
Frequenza limite filo-PG (f_G )	4,5 MHz
Capacità filo-filo (C)	≤ 0,55 nF
Capacità filo-PG (C)	≤ 1,1 nF
Temperatura d’esercizio (T_U )	-40 °C ... +80 °C
Grado di protezione	IP 20 innestato
Innestabile in	striscia di sezionamento LSA 2/10 oppure blocco DRL 10 B ...
Messa a terra tramite	telaio di messa a terra
Materiale involucro	poliamide PA 6.6
Colore	giallo
Norme di riferimento per le prove	IEC 61643-21 / EN 61643-21

Artikel 907422 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 907422 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

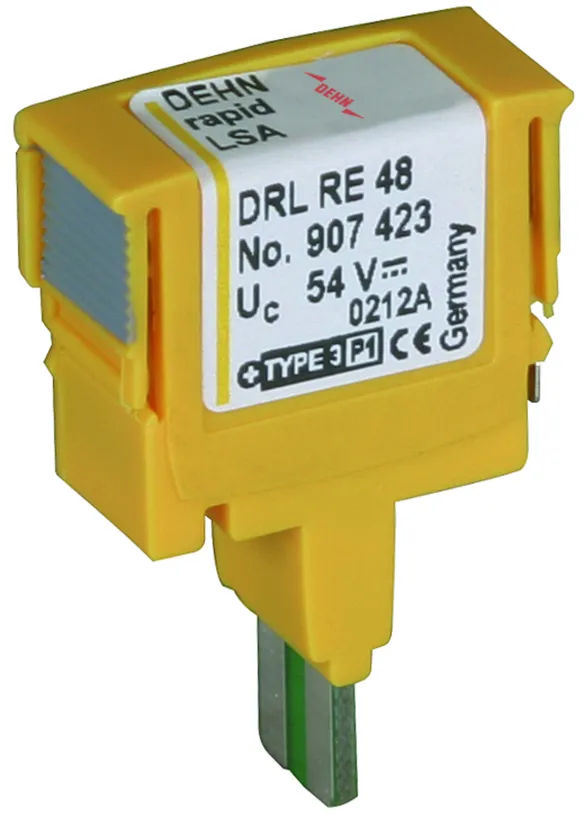

Art.-Nr. 907423 DRL RE 48

GTIN 4013364107632, Zolltarifnr. (EU): 85363010, Bruttogewicht: 5.40 g, VPE: 10.00 pz.

Vorgänger

Abbildungen

Weitere Information

CAD-Daten

Spina di protezione DRL RE 48
Spina di protezione Tipo 3 / P1 a un gradino per 1 coppia, coordinata energeticamente al blocco DRL, con impedenza di disaccoppiamento. Specialmente indicato per circuiti di segnale con potenziale comune. Messa a terra tramite EF 10 DRL. Protezione variabile 1 – 10 coppie per sistemi LSA linea costruttiva 2/10
Coordinamento energetico secondo CEI EN 62305-4 (CEI 81-10/4)
Norme di riferimento per le prove IEC 61643-21
Tensione massima continuativa DC: 54 V
Corrente nominale: 0,4 A

Fabbricato: DEHN
Tipo: DRL RE 48
Art.: 907423
o similare.

Zertifikate

Technische Daten

Classe SPD	O
Tensione massima continuativa DC (U_C )	54 V
Corrente nominale (I_L )	0,4 A
D1 Corrente impulsiva di fulmine (10/350 µs) complessiva in combinazione con DRL 10 B... (I_imp )	5 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva in combinazione con DRL 10 B... (I_n )	10 kA
Impedenza longitudinale per filo	6,8 Ohm
Frequenza limite filo-PG (f_G )	7,35 MHz
Innestabile in	striscia di sezionamento LSA 2/10 oppure blocco DRL 10 B ...

Classe SPD	O
Tensione nominale (U_N )	48 V
Tensione massima continuativa DC (U_C )	54 V
Tensione massima continuativa AC (U_C )	38 V
Corrente nominale (I_L )	0,4 A
D1 Corrente impulsiva di fulmine (10/350 µs) complessiva in combinazione con DRL 10 B... (I_imp )	5 kA
D1 Corrente impulsiva di fulmine (10/350 µs) per filo in combinazione con DRL 10 B... (I_imp )	2,5 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva in combinazione con DRL 10 B... (I_n )	10 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) per filo in combinazione con DRL 10 B... (I_n )	5 kA
C1 corrente impulsiva nominale di scarica (8/20 µs) per filo senza DRL 10 B... (I_n )	0,25 kA
Livello di protezione filo-PG con I_impD1 in combinazione con DRL 10 B... (U_p )	≤ 95 V
Livello di protezione filo-filo con 1 kV/µs C3 (U_p )	≤ 135 V
Livello di protezione filo-AG con 1 kV/µs C3 (U_p )	≤ 70 V
Impedenza longitudinale per filo	6,8 Ohm
Frequenza limite filo-PG (f_G )	7,35 MHz
Capacità filo-filo (C)	≤ 350 pF
Capacità filo-PG (C)	≤ 700 pF
Temperatura d’esercizio (T_U )	-40 °C ... +80 °C
Grado di protezione	IP 20 innestato
Innestabile in	striscia di sezionamento LSA 2/10 oppure blocco DRL 10 B ...
Messa a terra tramite	telaio di messa a terra
Materiale involucro	poliamide PA 6.6
Colore	giallo
Norme di riferimento per le prove	IEC 61643-21 / EN 61643-21

Artikel 907423 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 907423 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

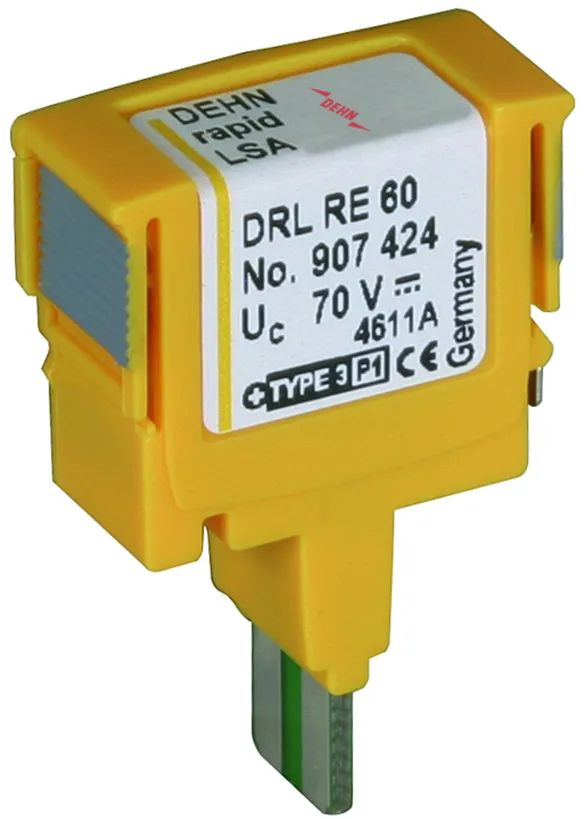

Art.-Nr. 907424 DRL RE 60

GTIN 4013364107649, Zolltarifnr. (EU): 85363010, Bruttogewicht: 5.40 g, VPE: 10.00 pz.

Vorgänger

Abbildungen

Weitere Information

CAD-Daten

Spina di protezione DRL RE 60
Spina di protezione Tipo 3 / P1 a un gradino per 1 coppia, coordinata energeticamente al blocco DRL, con impedenza di disaccoppiamento. Specialmente indicato per circuiti di segnale con potenziale comune. Messa a terra tramite EF 10 DRL. Protezione variabile 1 – 10 coppie per sistemi LSA linea costruttiva 2/10
Coordinamento energetico secondo CEI EN 62305-4 (CEI 81-10/4)
Norme di riferimento per le prove IEC 61643-21
Tensione massima continuativa DC: 70 V
Corrente nominale: 0,4 A

Fabbricato: DEHN
Tipo: DRL RE 60
Art.: 907424
o similare.

Zertifikate

Technische Daten

Classe SPD	O
Tensione massima continuativa DC (U_C )	70 V
Corrente nominale (I_L )	0,4 A
D1 Corrente impulsiva di fulmine (10/350 µs) complessiva in combinazione con DRL 10 B... (I_imp )	5 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva in combinazione con DRL 10 B... (I_n )	10 kA
Impedenza longitudinale per filo	6,8 Ohm
Frequenza limite filo-PG (f_G )	10,5 MHz
Innestabile in	striscia di sezionamento LSA 2/10 oppure blocco DRL 10 B ...

Classe SPD	O
Tensione nominale (U_N )	60 V
Tensione massima continuativa DC (U_C )	70 V
Tensione massima continuativa AC (U_C )	49,5 V
Corrente nominale (I_L )	0,4 A
D1 Corrente impulsiva di fulmine (10/350 µs) complessiva in combinazione con DRL 10 B... (I_imp )	5 kA
D1 Corrente impulsiva di fulmine (10/350 µs) per filo in combinazione con DRL 10 B... (I_imp )	2,5 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva in combinazione con DRL 10 B... (I_n )	10 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) per filo in combinazione con DRL 10 B... (I_n )	5 kA
C1 corrente impulsiva nominale di scarica (8/20 µs) per filo senza DRL 10 B... (I_n )	0,25 kA
Livello di protezione filo-PG con I_impD1 in combinazione con DRL 10 B... (U_p )	≤ 115 V
Livello di protezione filo-filo con 1 kV/µs C3 (U_p )	≤ 185 V
Livello di protezione filo-AG con 1 kV/µs C3 (U_p )	≤ 95 V
Impedenza longitudinale per filo	6,8 Ohm
Frequenza limite filo-PG (f_G )	10,5 MHz
Capacità filo-filo (C)	≤ 250 pF
Capacità filo-PG (C)	≤ 500 pF
Temperatura d’esercizio (T_U )	-40 °C ... +80 °C
Grado di protezione	IP 20 innestato
Innestabile in	striscia di sezionamento LSA 2/10 oppure blocco DRL 10 B ...
Messa a terra tramite	telaio di messa a terra
Materiale involucro	poliamide PA 6.6
Colore	giallo
Norme di riferimento per le prove	IEC 61643-21 / EN 61643-21

Artikel 907424 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 907424 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

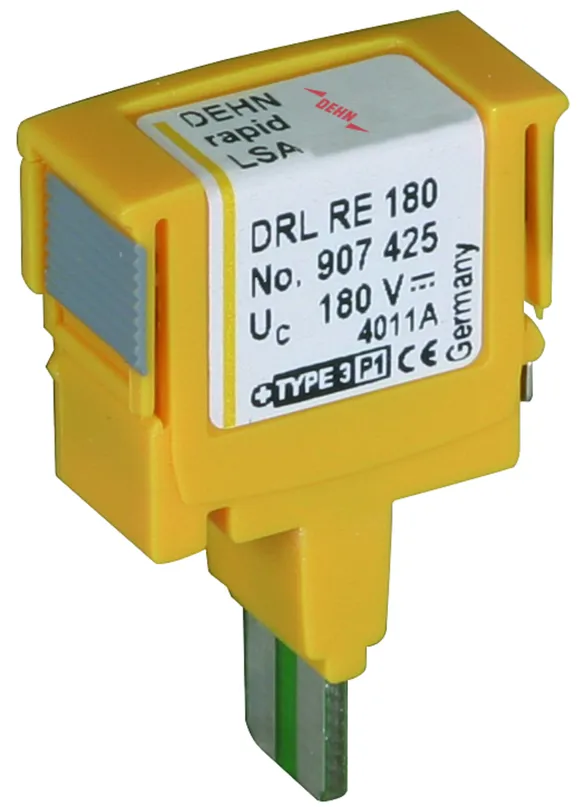

Art.-Nr. 907425 DRL RE 180

GTIN 4013364107656, Zolltarifnr. (EU): 85363010, Bruttogewicht: 5.40 g, VPE: 10.00 pz.

Vorgänger

Abbildungen

Weitere Information

CAD-Daten

Spina di protezione DRL RE 180
Spina di protezione Tipo 3 / P1 a un gradino per 1 coppia, coordinata energeticamente al blocco DRL, con impedenza di disaccoppiamento. Specialmente indicato per circuiti di segnale con potenziale comune. Messa a terra tramite EF 10 DRL. Protezione variabile 1 – 10 coppie per sistemi LSA linea costruttiva 2/10
Coordinamento energetico secondo CEI EN 62305-4 (CEI 81-10/4)
Norme di riferimento per le prove IEC 61643-21
Tensione massima continuativa DC: 180 V
Corrente nominale: 0,1 A

Fabbricato: DEHN
Tipo: DRL RE 180
Art.: 907425
o similare.

Zertifikate

Technische Daten

Classe SPD	O
Tensione massima continuativa DC (U_C )	180 V
Corrente nominale (I_L )	0,1 A
D1 Corrente impulsiva di fulmine (10/350 µs) complessiva in combinazione con DRL 10 B... (I_imp )	5 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva in combinazione con DRL 10 B... (I_n )	10 kA
Impedenza longitudinale per filo	4,7 Ohm
Frequenza limite filo-PG (f_G )	42 MHz
Innestabile in	striscia di sezionamento LSA 2/10 oppure blocco DRL 10 B ...

Classe SPD	O
Tensione nominale (U_N )	180 V
Tensione massima continuativa DC (U_C )	180 V
Tensione massima continuativa AC (U_C )	127 V
Corrente nominale (I_L )	0,1 A
D1 Corrente impulsiva di fulmine (10/350 µs) complessiva in combinazione con DRL 10 B... (I_imp )	5 kA
D1 Corrente impulsiva di fulmine (10/350 µs) per filo in combinazione con DRL 10 B... (I_imp )	2,5 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva in combinazione con DRL 10 B... (I_n )	10 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) per filo in combinazione con DRL 10 B... (I_n )	5 kA
C1 corrente impulsiva nominale di scarica (8/20 µs) per filo senza DRL 10 B... (I_n )	0,5 kA
Livello di protezione filo-PG con I_impD1 in combinazione con DRL 10 B... (U_p )	≤ 280 V
Livello di protezione filo-filo con 1 kV/µs C3 (U_p )	≤ 500 V
Livello di protezione filo-AG con 1 kV/µs C3 (U_p )	≤ 270 V
Impedenza longitudinale per filo	4,7 Ohm
Frequenza limite filo-PG (f_G )	42 MHz
Capacità filo-filo (C)	≤ 50 pF
Capacità filo-PG (C)	≤ 80 pF
Temperatura d’esercizio (T_U )	-40 °C ... +80 °C
Grado di protezione	IP 20 innestato
Innestabile in	striscia di sezionamento LSA 2/10 oppure blocco DRL 10 B ...
Messa a terra tramite	telaio di messa a terra
Materiale involucro	poliamide PA 6.6
Colore	giallo
Norme di riferimento per le prove	IEC 61643-21 / EN 61643-21

Artikel 907425 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 907425 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

DRL RD

Spina di protezione a un gradino per 1 coppia, coordinata energeticamente al blocco DRL. Livello di protezione filo-filo basso per interfacce con separazione galvanica. Montaggio su EF 10 DRL. Installazione consigliata solo in abbinamento al blocco DRL.

5 Produkte

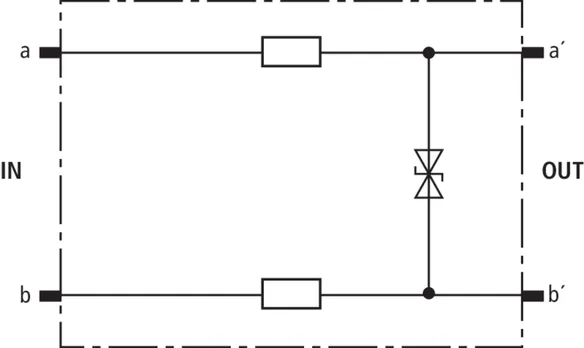

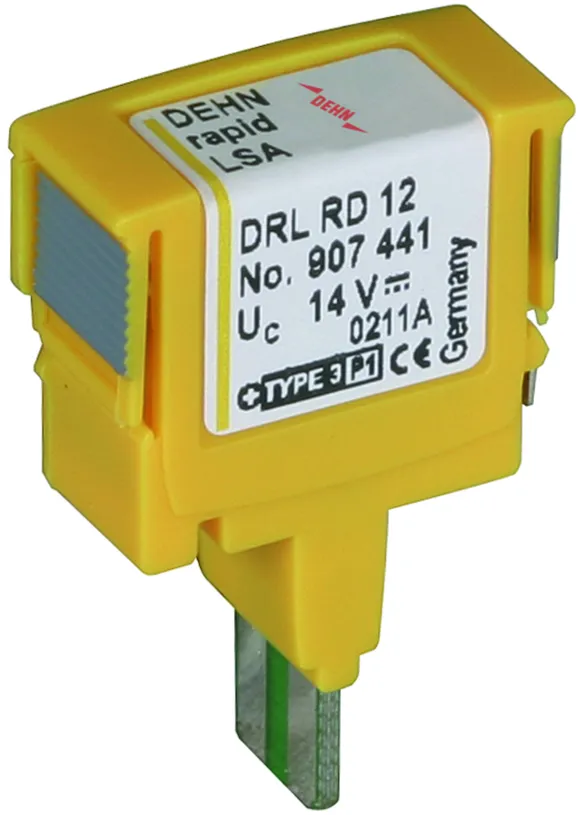

Art.-Nr. 907441 DRL RD 12

GTIN 4013364107694, Zolltarifnr. (EU): 85363010, Bruttogewicht: 5.40 g, VPE: 10.00 pz.

Vorgänger

Abbildungen

Weitere Information

CAD-Daten

Spina di protezione da sovratensione 1 DA DRL RD 12
Spina di protezione da sovratensione Tipo 3 / P1
DEHNrapid LSA, provata secondo
CEI EN 61643-21 ed energeticamente
coordinata secondo IEC 61643-22
al blocco di magazzino DRL Tipo 1,
per la protezione di una coppia di fili.
Assieme al telaio di messa a terra
innestabile nelle strisce di sezionamento LSA
della serie costruttiva 2/10 o direttamente nel
blocco di protezione DRL come
ampliamento del limitatore combinato.

Tensione massima continuativa DC: 14 V
Corrente nominale: 0,4 A

Fabbricato: DEHN
Tipo: DRL RD 12
Art.: 907441
o similare.

Zertifikate

Technische Daten

Classe SPD	O
Tensione massima continuativa DC (U_C )	14 V
Corrente nominale (I_L )	0,4 A
D1 Corrente impulsiva di fulmine (10/350 µs) complessiva in combinazione con DRL 10 B... (I_imp )	5 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva in combinazione con DRL 10 B... (I_n )	10 kA
Impedenza longitudinale per filo	2,2 Ohm
Frequenza limite filo-filo (f_G )	2,7 MHz
Innestabile in	striscia di sezionamento LSA 2/10 oppure blocco DRL 10 B ...

Classe SPD	O
Tensione nominale (U_N )	12 V
Tensione massima continuativa DC (U_C )	14 V
Tensione massima continuativa AC (U_C )	9,5 V
Corrente nominale (I_L )	0,4 A
D1 Corrente impulsiva di fulmine (10/350 µs) complessiva in combinazione con DRL 10 B... (I_imp )	5 kA
D1 Corrente impulsiva di fulmine (10/350 µs) per filo in combinazione con DRL 10 B... (I_imp )	2,5 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva in combinazione con DRL 10 B... (I_n )	10 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) per filo in combinazione con DRL 10 B... (I_n )	5 kA
C1 corrente impulsiva nominale di scarica (8/20 µs) per filo senza DRL 10 B... (I_n )	0,5 kA
Livello di protezione filo-PG con I_impD1 in combinazione con DRL 10 B... (U_p )	≤ 500 V
Livello di protezione filo-filo con 1 kV/µs C3 (U_p )	≤ 18 V
Impedenza longitudinale per filo	2,2 Ohm
Frequenza limite filo-filo (f_G )	2,7 MHz
Capacità filo-filo (C)	≤ 2,0 nF
Temperatura d’esercizio (T_U )	-40 °C ... +80 °C
Grado di protezione	IP 20 innestato
Innestabile in	striscia di sezionamento LSA 2/10 oppure blocco DRL 10 B ...
Materiale involucro	poliamide PA 6.6
Colore	giallo
Norme di riferimento per le prove	IEC 61643-21 / EN 61643-21

Artikel 907441 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 907441 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

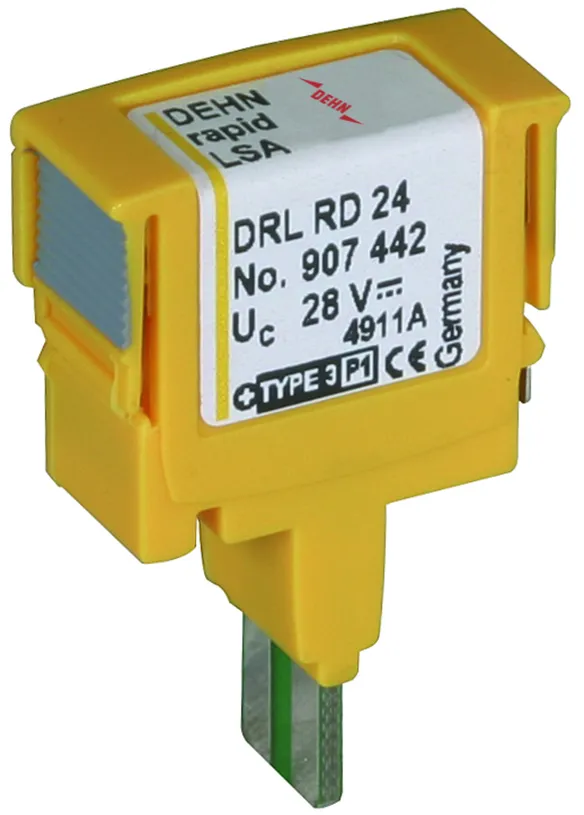

Art.-Nr. 907442 DRL RD 24

GTIN 4013364107700, Zolltarifnr. (EU): 85363010, Bruttogewicht: 5.40 g, VPE: 10.00 pz.

Abbildungen

Weitere Information

CAD-Daten

Spina di protezione da sovratensione 1 DA DRL RD 24
Spina di protezione da sovratensione Tipo 3 / P1
DEHNrapid LSA, provata secondo
CEI EN 61643-21 ed energeticamente
coordinata secondo IEC 61643-22
al blocco di magazzino DRL Tipo 1,
per la protezione di una coppia di fili.
Assieme al telaio di messa a terra
innestabile nelle strisce di sezionamento LSA
della serie costruttiva 2/10 o direttamente nel
blocco di protezione DRL come
ampliamento del limitatore combinato.

Tensione massima continuativa DC: 28 V
Corrente nominale: 0,4 A

Fabbricato: DEHN
Tipo: DRL RD 24
Art.: 907442
o similare.

Zertifikate

Technische Daten

Classe SPD	O
Tensione massima continuativa DC (U_C )	28 V
Corrente nominale (I_L )	0,4 A
D1 Corrente impulsiva di fulmine (10/350 µs) complessiva in combinazione con DRL 10 B... (I_imp )	5 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva in combinazione con DRL 10 B... (I_n )	10 kA
Impedenza longitudinale per filo	2,2 Ohm
Frequenza limite filo-filo (f_G )	5,4 MHz
Innestabile in	striscia di sezionamento LSA 2/10 oppure blocco DRL 10 B ...

Classe SPD	O
Tensione nominale (U_N )	24 V
Tensione massima continuativa DC (U_C )	28 V
Tensione massima continuativa AC (U_C )	19,5 V
Corrente nominale (I_L )	0,4 A
D1 Corrente impulsiva di fulmine (10/350 µs) complessiva in combinazione con DRL 10 B... (I_imp )	5 kA
D1 Corrente impulsiva di fulmine (10/350 µs) per filo in combinazione con DRL 10 B... (I_imp )	2,5 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva in combinazione con DRL 10 B... (I_n )	10 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) per filo in combinazione con DRL 10 B... (I_n )	5 kA
C1 corrente impulsiva nominale di scarica (8/20 µs) per filo senza DRL 10 B... (I_n )	0,5 kA
Livello di protezione filo-PG con I_impD1 in combinazione con DRL 10 B... (U_p )	≤ 500 V
Livello di protezione filo-filo con 1 kV/µs C3 (U_p )	≤ 36 V
Impedenza longitudinale per filo	2,2 Ohm
Frequenza limite filo-filo (f_G )	5,4 MHz
Capacità filo-filo (C)	≤ 1,1 nF
Temperatura d’esercizio (T_U )	-40 °C ... +80 °C
Grado di protezione	IP 20 innestato
Innestabile in	striscia di sezionamento LSA 2/10 oppure blocco DRL 10 B ...
Materiale involucro	poliamide PA 6.6
Colore	giallo
Norme di riferimento per le prove	IEC 61643-21 / EN 61643-21

Artikel 907442 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 907442 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 907443 DRL RD 48

GTIN 4013364107717, Zolltarifnr. (EU): 85363010, Bruttogewicht: 5.40 g, VPE: 10.00 pz.

Abbildungen

Weitere Information

CAD-Daten

Spina di protezione da sovratensione 1 DA DRL RD 48
Spina di protezione da sovratensione Tipo 3 / P1
DEHNrapid LSA, provata secondo
CEI EN 61643-21 ed energeticamente
coordinata secondo IEC 61643-22
al blocco di magazzino DRL Tipo 1,
per la protezione di una coppia di fili.
Assieme al telaio di messa a terra
innestabile nelle strisce di sezionamento LSA
della serie costruttiva 2/10 o direttamente nel
blocco di protezione DRL come
ampliamento del limitatore combinato.

Tensione massima continuativa DC: 54 V
Corrente nominale: 0,4 A

Fabbricato: DEHN
Tipo: DRL RD 48
Art.: 907443
o similare.

Zertifikate

Technische Daten

Classe SPD	O
Tensione massima continuativa DC (U_C )	54 V
Corrente nominale (I_L )	0,4 A
D1 Corrente impulsiva di fulmine (10/350 µs) complessiva in combinazione con DRL 10 B... (I_imp )	5 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva in combinazione con DRL 10 B... (I_n )	10 kA
Impedenza longitudinale per filo	4,7 Ohm
Frequenza limite filo-filo (f_G )	7,8 MHz
Innestabile in	striscia di sezionamento LSA 2/10 oppure blocco DRL 10 B ...

Classe SPD	O
Tensione nominale (U_N )	48 V
Tensione massima continuativa DC (U_C )	54 V
Tensione massima continuativa AC (U_C )	38 V
Corrente nominale (I_L )	0,4 A
D1 Corrente impulsiva di fulmine (10/350 µs) complessiva in combinazione con DRL 10 B... (I_imp )	5 kA
D1 Corrente impulsiva di fulmine (10/350 µs) per filo in combinazione con DRL 10 B... (I_imp )	2,5 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva in combinazione con DRL 10 B... (I_n )	10 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) per filo in combinazione con DRL 10 B... (I_n )	5 kA
C1 corrente impulsiva nominale di scarica (8/20 µs) per filo senza DRL 10 B... (I_n )	0,25 kA
Livello di protezione filo-PG con I_impD1 in combinazione con DRL 10 B... (U_p )	≤ 500 V
Livello di protezione filo-filo con 1 kV/µs C3 (U_p )	≤ 70 V
Impedenza longitudinale per filo	4,7 Ohm
Frequenza limite filo-filo (f_G )	7,8 MHz
Capacità filo-filo (C)	≤ 700 pF
Temperatura d’esercizio (T_U )	-40 °C ... +80 °C
Grado di protezione	IP 20 innestato
Innestabile in	striscia di sezionamento LSA 2/10 oppure blocco DRL 10 B ...
Materiale involucro	poliamide PA 6.6
Colore	giallo
Norme di riferimento per le prove	IEC 61643-21 / EN 61643-21

Artikel 907443 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 907443 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 907444 DRL RD 60

GTIN 4013364107724, Zolltarifnr. (EU): 85363010, Bruttogewicht: 5.40 g, VPE: 10.00 pz.

Abbildungen

Weitere Information

CAD-Daten

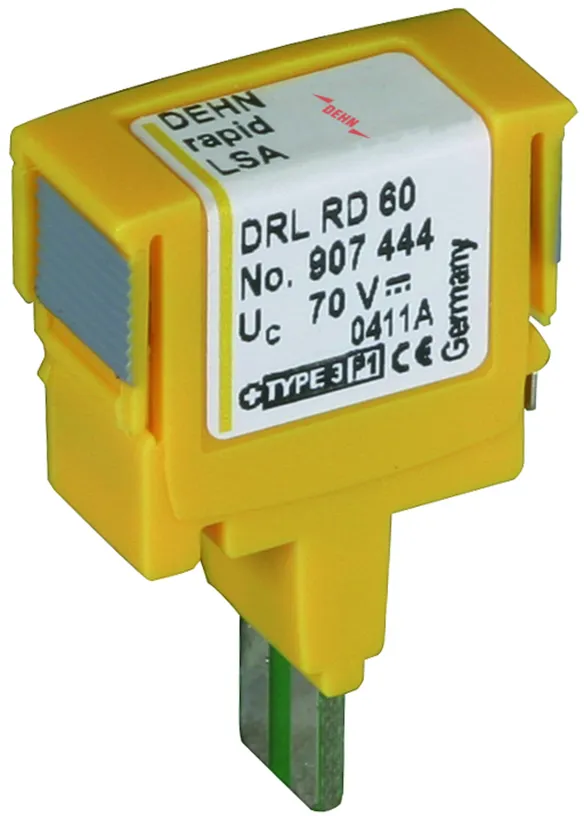

Spina di protezione da sovratensione 1 DA DRL RD 60
Spina di protezione da sovratensione Tipo 3 / P1
DEHNrapid LSA, provata secondo
CEI EN 61643-21 ed energeticamente
coordinata secondo IEC 61643-22
al blocco di magazzino DRL Tipo 1,
per la protezione di una coppia di fili.
Assieme al telaio di messa a terra
innestabile nelle strisce di sezionamento LSA
della serie costruttiva 2/10 o direttamente nel
blocco di protezione DRL come
ampliamento del limitatore combinato.

Tensione massima continuativa DC: 70 V
Corrente nominale: 0,4 A

Fabbricato: DEHN
Tipo: DRL RD 60
Art.: 907444
o similare.

Zertifikate

Technische Daten

Classe SPD	O
Tensione massima continuativa DC (U_C )	70 V
Corrente nominale (I_L )	0,4 A
D1 Corrente impulsiva di fulmine (10/350 µs) complessiva in combinazione con DRL 10 B... (I_imp )	5 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva in combinazione con DRL 10 B... (I_n )	10 kA
Impedenza longitudinale per filo	4,7 Ohm
Frequenza limite filo-filo (f_G )	11 MHz
Innestabile in	striscia di sezionamento LSA 2/10 oppure blocco DRL 10 B ...

Classe SPD	O
Tensione nominale (U_N )	60 V
Tensione massima continuativa DC (U_C )	70 V
Tensione massima continuativa AC (U_C )	49,5 V
Corrente nominale (I_L )	0,4 A
D1 Corrente impulsiva di fulmine (10/350 µs) complessiva in combinazione con DRL 10 B... (I_imp )	5 kA
D1 Corrente impulsiva di fulmine (10/350 µs) per filo in combinazione con DRL 10 B... (I_imp )	2,5 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva in combinazione con DRL 10 B... (I_n )	10 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) per filo in combinazione con DRL 10 B... (I_n )	5 kA
C1 corrente impulsiva nominale di scarica (8/20 µs) per filo senza DRL 10 B... (I_n )	0,25 kA
Livello di protezione filo-PG con I_impD1 in combinazione con DRL 10 B... (U_p )	≤ 500 V
Livello di protezione filo-filo con 1 kV/µs C3 (U_p )	≤ 95 V
Impedenza longitudinale per filo	4,7 Ohm
Frequenza limite filo-filo (f_G )	11 MHz
Capacità filo-filo (C)	≤ 500 pF
Temperatura d’esercizio (T_U )	-40 °C ... +80 °C
Grado di protezione	IP 20 innestato
Innestabile in	striscia di sezionamento LSA 2/10 oppure blocco DRL 10 B ...
Materiale involucro	poliamide PA 6.6
Colore	giallo
Norme di riferimento per le prove	IEC 61643-21 / EN 61643-21

Artikel 907444 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 907444 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 907445 DRL RD 110

GTIN 4013364118461, Zolltarifnr. (EU): 85363010, Bruttogewicht: 3.30 g, VPE: 10.00 pz.

Abbildungen

Weitere Information

CAD-Daten

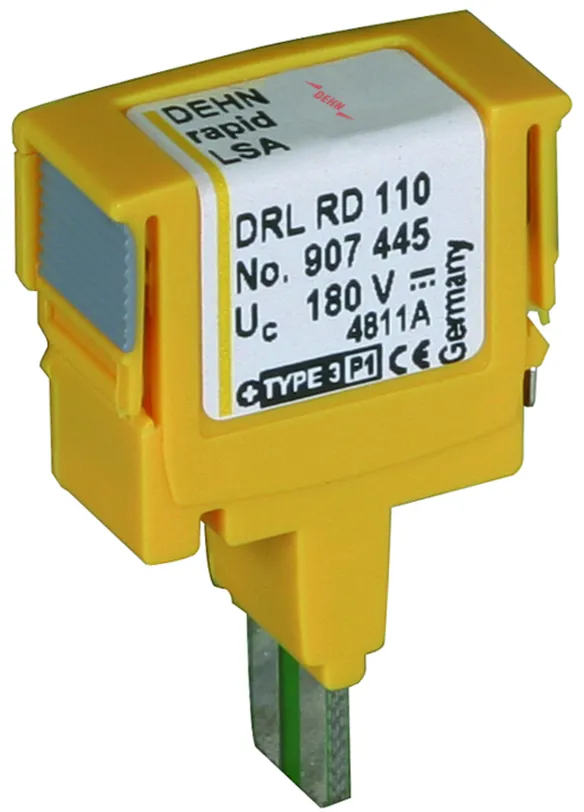

Spina di protezione da sovratensione 1 DA DRL RD 110
Spina di protezione da sovratensione Tipo 3 / P1
DEHNrapid LSA, provata secondo
CEI EN 61643-21 ed energeticamente
coordinata secondo IEC 61643-22
al blocco di magazzino DRL Tipo 1,
per la protezione di una coppia di fili.
Assieme al telaio di messa a terra
innestabile nelle strisce di sezionamento LSA
della serie costruttiva 2/10 o direttamente nel
blocco di protezione DRL come
ampliamento del limitatore combinato.

Tensione massima continuativa DC: 180 V
Corrente nominale: 0,4 A

Fabbricato: DEHN
Tipo: DRL RD 110
Art.: 907445
o similare.

Zertifikate

Technische Daten

Classe SPD	O
Tensione massima continuativa DC (U_C )	180 V
Corrente nominale (I_L )	0,4 A
D1 Corrente impulsiva di fulmine (10/350 µs) complessiva in combinazione con DRL 10 B... (I_imp )	5 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva in combinazione con DRL 10 B... (I_n )	10 kA
Impedenza longitudinale per filo	4,7 Ohm
Frequenza limite filo-filo (f_G )	20 MHz
Innestabile in	striscia di sezionamento LSA 2/10 oppure blocco DRL 10 B ...

Classe SPD	O
Tensione nominale (U_N )	110 V
Tensione massima continuativa DC (U_C )	180 V
Tensione massima continuativa AC (U_C )	127 V
Corrente nominale (I_L )	0,4 A
D1 Corrente impulsiva di fulmine (10/350 µs) complessiva in combinazione con DRL 10 B... (I_imp )	5 kA
D1 Corrente impulsiva di fulmine (10/350 µs) per filo in combinazione con DRL 10 B... (I_imp )	2,5 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva in combinazione con DRL 10 B... (I_n )	10 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) per filo in combinazione con DRL 10 B... (I_n )	5 kA
C1 corrente impulsiva nominale di scarica (8/20 µs) per filo senza DRL 10 B... (I_n )	0,25 kA
Livello di protezione filo-PG con I_impD1 in combinazione con DRL 10 B... (U_p )	≤ 500 V
Livello di protezione filo-filo con 1 kV/µs C3 (U_p )	≤ 250 V
Impedenza longitudinale per filo	4,7 Ohm
Frequenza limite filo-filo (f_G )	20 MHz
Capacità filo-filo (C)	≤ 200 pF
Temperatura d’esercizio (T_U )	-40 °C ... +80 °C
Grado di protezione	IP 20 innestato
Innestabile in	striscia di sezionamento LSA 2/10 oppure blocco DRL 10 B ...
Materiale involucro	poliamide PA 6.6
Colore	giallo
Norme di riferimento per le prove	IEC 61643-21 / EN 61643-21

Artikel 907445 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 907445 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

DRL PD

Spina di protezione a un gradino per 1 coppia, coordinata energeticamente al blocco DRL. Livello di protezione filo-filo basso e protezione da sovracorrente per ADSL, ISDN U_k0 oppure fili analogici a/b. Montaggio con EF 10 DRL. Installazione consigliata solamente in abbinamento al blocco DRL.

1 Produkt

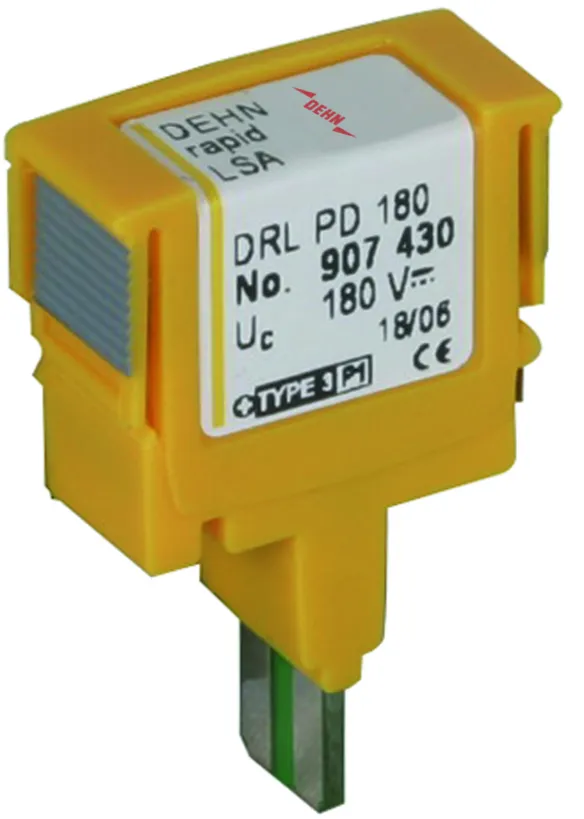

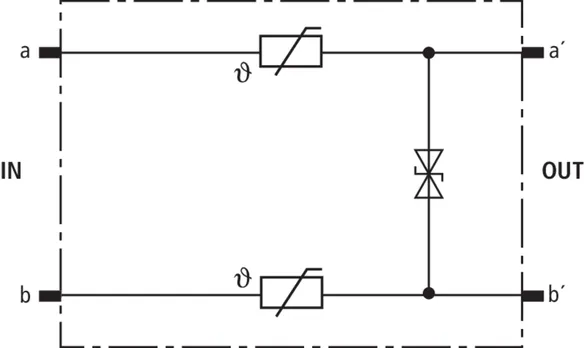

Art.-Nr. 907430 DRL PD 180

GTIN 4013364107670, Zolltarifnr. (EU): 85363010, Bruttogewicht: 3.90 g, VPE: 10.00 pz.

Vorgänger

Abbildungen

Weitere Information

CAD-Daten

Spina di protezione da sovratensione 1 DA DRL RD 180
Spina di protezione da sovratensione Tipo 3 / P1

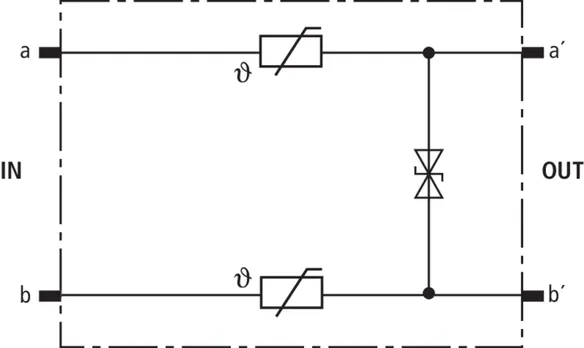

DEHNrapid LSA, combinata
con protezione da sovracorrente contro
Powercrossing, provata secondo
CEI EN 61643-21 ed energeticamente
coordinata secondo IEC 61643-22
al blocco di magazzino DRL Tipo 1,
per la protezione di una coppia di fili.
Assieme al telaio di messa a terra
innestabile nelle strisce di sezionamento LSA
della serie costruttiva 2/10 o direttamente nel
blocco di protezione DRL come
ampliamento del limitatore combinato.
Tensione massima continuativa DC: 180 V
Corrente nominale: 0,1 A

Fabbricato: DEHN
Tipo: DRL PD 180
Art.: 907430
o similare.

Technische Daten

Classe SPD	O
Tensione massima continuativa DC (U_C )	180 V
Corrente nominale (I_L )	0,1 A
D1 Corrente impulsiva di fulmine (10/350 µs) complessiva in combinazione con DRL 10 B... (I_imp )	5 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva in combinazione con DRL 10 B... (I_n )	10 kA
Impedenza longitudinale per filo	10 Ohm +/- 15%
Frequenza limite filo-filo (f_G )	61 MHz
Innestabile in	striscia di sezionamento LSA 2/10 oppure blocco DRL 10 B...

Classe SPD	O
Tensione nominale (U_N )	180 V
Tensione massima continuativa DC (U_C )	180 V
Tensione massima continuativa AC (U_C )	127 V
Corrente nominale (I_L )	0,1 A
D1 Corrente impulsiva di fulmine (10/350 µs) complessiva in combinazione con DRL 10 B... (I_imp )	5 kA
D1 Corrente impulsiva di fulmine (10/350 µs) per filo in combinazione con DRL 10 B... (I_imp )	2,5 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva in combinazione con DRL 10 B... (I_n )	10 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) per filo in combinazione con DRL 10 B... (I_n )	5 kA
C1 corrente impulsiva nominale di scarica (8/20 µs) per filo senza DRL 10 B... (I_n )	0,25 kA
Livello di protezione filo-PG con I_impD1 in combinazione con DRL 10 B... (U_p )	≤ 500 V
Livello di protezione filo-filo con 1 kV/µs C3 (U_p )	≤ 270 V
Impedenza longitudinale per filo	10 Ohm +/- 15%
Frequenza limite filo-filo (f_G )	61 MHz
Capacità filo-filo (C)	≤ 80 pF
Esecuzione	protezione di sovracorrente integrata
Temperatura d’esercizio (T_U )	0 °C ... +70 °C
Grado di protezione	IP 20 innestato
Innestabile in	striscia di sezionamento LSA 2/10 oppure blocco DRL 10 B...
Materiale involucro	poliamide PA 6.6
Colore	giallo
Norme di riferimento per le prove	IEC 61643-21 / EN 61643-21

Artikel 907430 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 907430 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

DRL HD

Spina di protezione a un gradino per 1 coppia, coordinata energeticamente al blocco DRL per trasmissioni ad alta frequenza, come G.703 oppure ISDN U_2m , S_2m e S₀. Montaggio su EF 10 DRL. Installazione consigliata solamente in abbinamento al blocco DRL.

1 Produkt

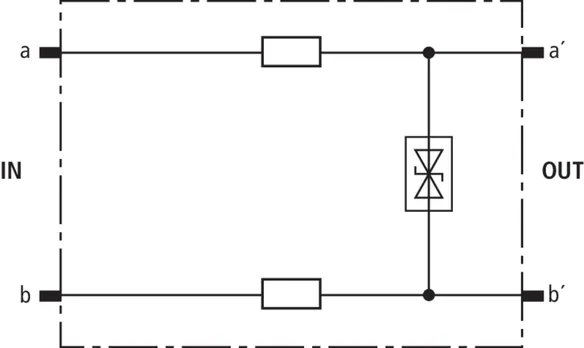

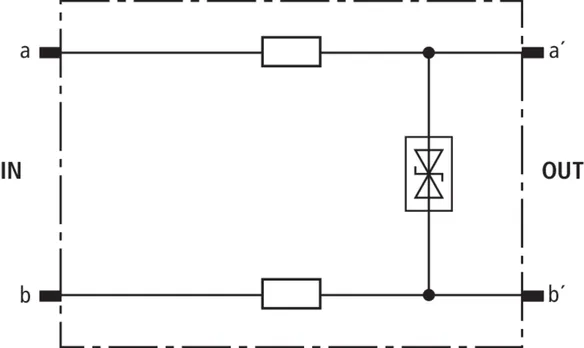

Art.-Nr. 907470 DRL HD 24

GTIN 4013364107663, Zolltarifnr. (EU): 85363010, Bruttogewicht: 5.40 g, VPE: 10.00 pz.

Vorgänger

Abbildungen

Weitere Information

CAD-Daten

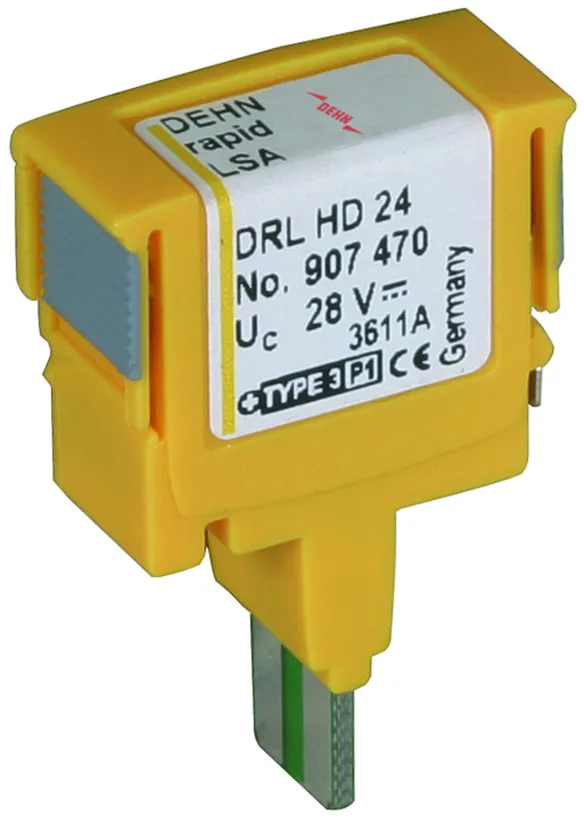

Spina di protezione da sovratensione 1 DA DRL HD 24
Spina di protezione da sovratensione Tipo 3 / P1
DEHNrapid LSA, provata secondo
CEI EN 61643-21 ed energeticamente
coordinata secondo IEC 61643-22
al blocco di magazzino DRL Tipo 1,
per la protezione di una coppia di fili
di sistemi con una percentuale di
trasmissione molto elevata.
Assieme al telaio di messa a terra
innestabile nelle strisce di sezionamento LSA
della serie costruttiva 2/10 o direttamente nel
blocco di protezione DRL come
ampliamento del limitatore combinato.

Tensione massima continuativa DC: 28 V
Corrente nominale: 0,4 A

Fabbricato: DEHN
Tipo: DRL HD 24
Art.: 907470
o similare.

Zertifikate

Technische Daten

Classe SPD	O
Tensione massima continuativa DC (U_C )	28 V
Corrente nominale (I_L )	0,4 A
D1 Corrente impulsiva di fulmine (10/350 µs) complessiva in combinazione con DRL 10 B... (I_imp )	5 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva in combinazione con DRL 10 B... (I_n )	10 kA
Impedenza longitudinale per filo	4,7 Ohm
Innestabile in	striscia di sezionamento LSA 2/10 oppure blocco DRL 10 B ...

Classe SPD	O
Tensione nominale (U_N )	24 V
Tensione massima continuativa DC (U_C )	28 V
Tensione massima continuativa AC (U_C )	19,5 V
Corrente nominale (I_L )	0,4 A
D1 Corrente impulsiva di fulmine (10/350 µs) complessiva in combinazione con DRL 10 B... (I_imp )	5 kA
D1 Corrente impulsiva di fulmine (10/350 µs) per filo in combinazione con DRL 10 B... (I_imp )	2,5 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) complessiva in combinazione con DRL 10 B... (I_n )	10 kA
C2 Corrente impulsiva nominale di scarica (8/20 µs) per filo in combinazione con DRL 10 B... (I_n )	5 kA
C1 corrente impulsiva nominale di scarica (8/20 µs) per filo senza DRL 10 B... (I_n )	0,5 kA
Livello di protezione filo-PG con I_impD1 in combinazione con DRL 10 B... (U_p )	≤ 500 V
Livello di protezione filo-filo con 1 kV/µs C3 (U_p )	≤ 46 V
Impedenza longitudinale per filo	4,7 Ohm
Frequenza limite filo-filo (100 Ohm) (f_G )	85 MHz
Capacità filo-filo (C)	≤ 22 pF
Temperatura d’esercizio (T_U )	-40 °C ... +80 °C
Grado di protezione	IP 20 innestato
Innestabile in	striscia di sezionamento LSA 2/10 oppure blocco DRL 10 B ...
Materiale involucro	poliamide PA 6.6
Colore	giallo
Norme di riferimento per le prove	IEC 61643-21 / EN 61643-21

Artikel 907470 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 907470 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

DEHNrapid LSA scaricatore per corrente di fulmine e limitatore di sovratensione

Details

DRL 10 B

Art.-Nr. 907400 DRL 10 B 180

Sie müssen angemeldet sein um 907400.stp herunterzuladen.

Sie müssen angemeldet sein um 907400.igs herunterzuladen.

Sie müssen angemeldet sein um 907400.jt herunterzuladen.

Sie müssen angemeldet sein um 907400.dwg herunterzuladen.

Sie müssen angemeldet sein um 907400m_D.dxf herunterzuladen.

Sie müssen angemeldet sein um DEHN.907400.wspak herunterzuladen.

Sie müssen angemeldet sein um DEHN.907400.edz herunterzuladen.

Artikel 907400 wurde zum Merkzettel hinzugefügt.

Artikel 907400 wurde zum Warenkorb hinzugefügt.

DRL 10 B FSD

Art.-Nr. 907401 DRL 10 B 180 FSD

Sie müssen angemeldet sein um 907401.stp herunterzuladen.

Sie müssen angemeldet sein um 907401.igs herunterzuladen.

Sie müssen angemeldet sein um 907401.jt herunterzuladen.

Sie müssen angemeldet sein um 907401.dwg herunterzuladen.

Sie müssen angemeldet sein um 907400m_D.dxf herunterzuladen.

Sie müssen angemeldet sein um DEHN.907401.wspak herunterzuladen.

Sie müssen angemeldet sein um DEHN.907401.edz herunterzuladen.

Artikel 907401 wurde zum Merkzettel hinzugefügt.

Artikel 907401 wurde zum Warenkorb hinzugefügt.

DRL RE

Art.-Nr. 907421 DRL RE 12

Sie müssen angemeldet sein um 907425.stp herunterzuladen.

Sie müssen angemeldet sein um 907425.igs herunterzuladen.

Sie müssen angemeldet sein um 907425.jt herunterzuladen.

Sie müssen angemeldet sein um 907425.dwg herunterzuladen.

Sie müssen angemeldet sein um 907420m_D.dxf herunterzuladen.

Sie müssen angemeldet sein um DEHN.907421.wspak herunterzuladen.

Sie müssen angemeldet sein um DEHN.907421.edz herunterzuladen.

Artikel 907421 wurde zum Merkzettel hinzugefügt.

Artikel 907421 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 907422 DRL RE 24

Sie müssen angemeldet sein um 907425.stp herunterzuladen.

Sie müssen angemeldet sein um 907425.igs herunterzuladen.

Sie müssen angemeldet sein um 907425.jt herunterzuladen.

Sie müssen angemeldet sein um 907425.dwg herunterzuladen.

Sie müssen angemeldet sein um 907420m_D.dxf herunterzuladen.

Sie müssen angemeldet sein um DEHN.907422.wspak herunterzuladen.

Sie müssen angemeldet sein um DEHN.907422.edz herunterzuladen.

Artikel 907422 wurde zum Merkzettel hinzugefügt.

Artikel 907422 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 907423 DRL RE 48

Sie müssen angemeldet sein um 907425.stp herunterzuladen.

Sie müssen angemeldet sein um 907425.igs herunterzuladen.

Sie müssen angemeldet sein um 907425.jt herunterzuladen.

Sie müssen angemeldet sein um 907425.dwg herunterzuladen.

Sie müssen angemeldet sein um 907420m_D.dxf herunterzuladen.

Sie müssen angemeldet sein um DEHN.907423.wspak herunterzuladen.

Sie müssen angemeldet sein um DEHN.907423.edz herunterzuladen.

Artikel 907423 wurde zum Merkzettel hinzugefügt.

Artikel 907423 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 907424 DRL RE 60

Sie müssen angemeldet sein um 907425.stp herunterzuladen.

Sie müssen angemeldet sein um 907425.igs herunterzuladen.

Sie müssen angemeldet sein um 907425.jt herunterzuladen.

Sie müssen angemeldet sein um 907425.dwg herunterzuladen.

Sie müssen angemeldet sein um 907420m_D.dxf herunterzuladen.

Sie müssen angemeldet sein um DEHN.907424.wspak herunterzuladen.

Sie müssen angemeldet sein um DEHN.907424.edz herunterzuladen.

Artikel 907424 wurde zum Merkzettel hinzugefügt.

Artikel 907424 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 907425 DRL RE 180

Sie müssen angemeldet sein um 907425.stp herunterzuladen.

Sie müssen angemeldet sein um 907425.igs herunterzuladen.

Sie müssen angemeldet sein um 907425.jt herunterzuladen.

Sie müssen angemeldet sein um 907425.dwg herunterzuladen.

Sie müssen angemeldet sein um 907420m_D.dxf herunterzuladen.

Sie müssen angemeldet sein um DEHN.907425.wspak herunterzuladen.

Sie müssen angemeldet sein um DEHN.907425.edz herunterzuladen.

Artikel 907425 wurde zum Merkzettel hinzugefügt.

Artikel 907425 wurde zum Warenkorb hinzugefügt.

DRL RD

Art.-Nr. 907441 DRL RD 12

Sie müssen angemeldet sein um 907425.stp herunterzuladen.

Sie müssen angemeldet sein um 907425.igs herunterzuladen.

Sie müssen angemeldet sein um 907425.jt herunterzuladen.
