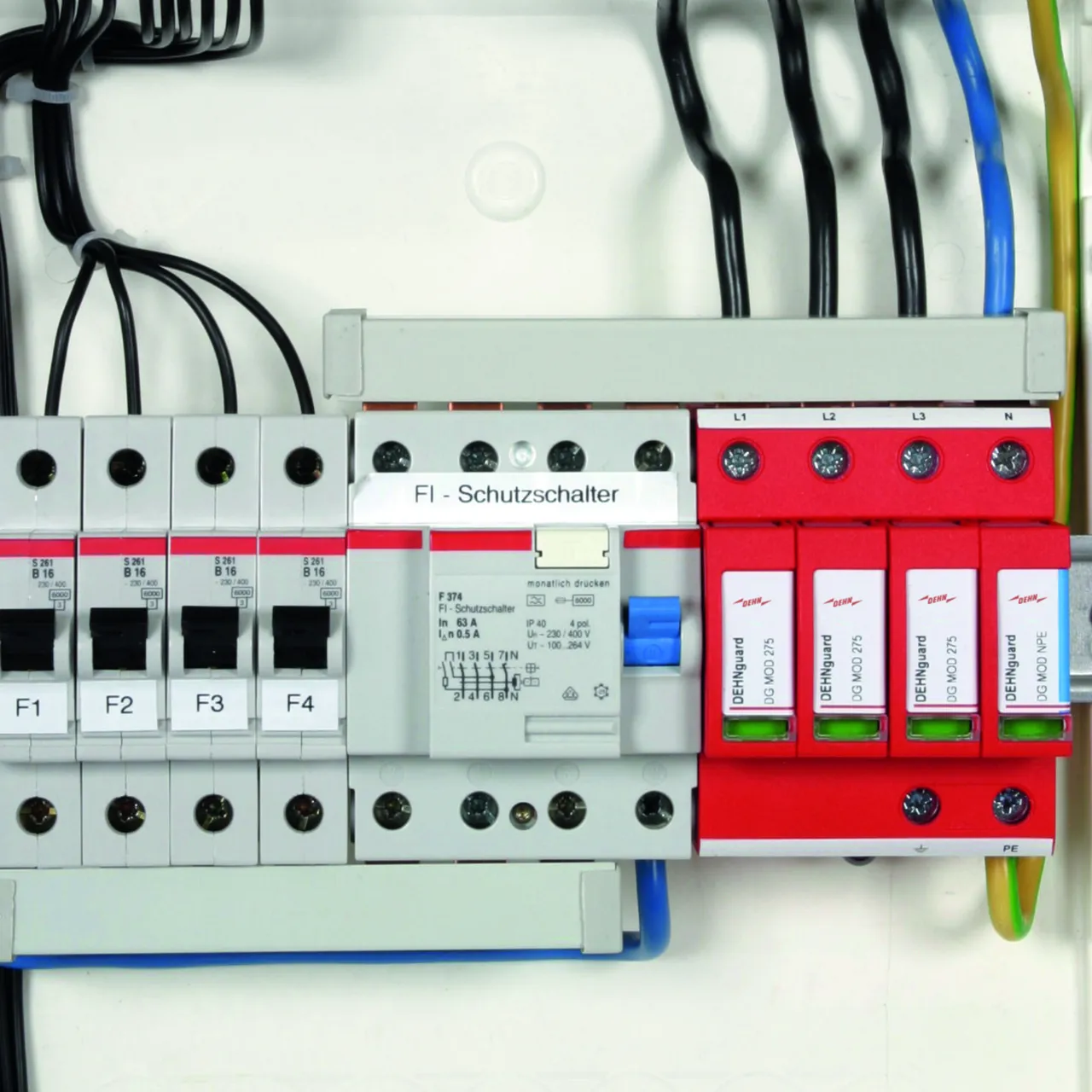

Pettini di collegamento / sistema di cablaggio modulare

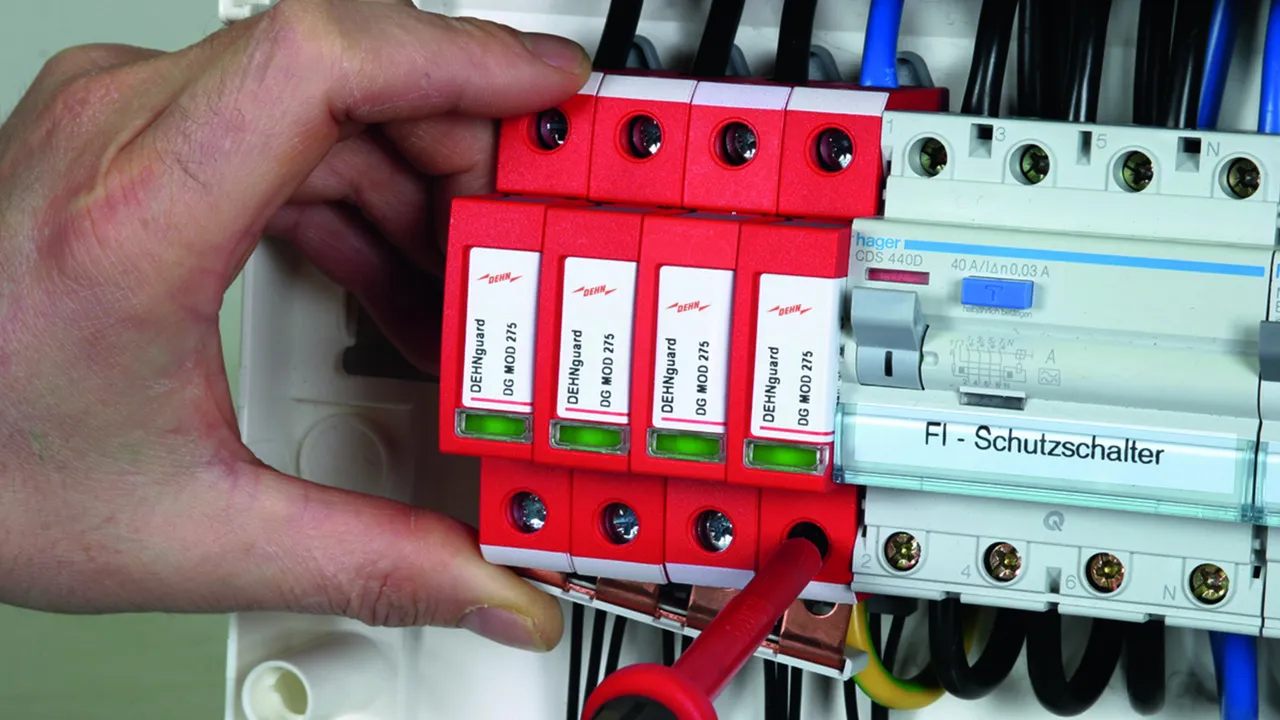

Permette il collegamento compatto degli scaricatori tra di loro e con altri apparecchi modulari

Details

lorem ipsum

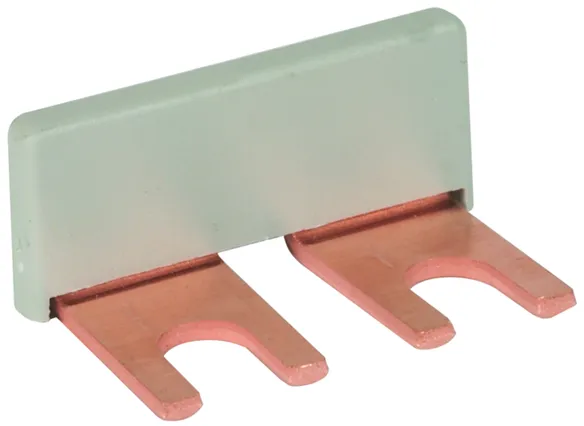

MVS unipolare, 2 unità

Per il ponticellamento sul lato terra, di p.es. 2 limitatori di sovratensione DEHNguard S.

1 Produkt

Art.-Nr. 900617 MVS 1 2

GTIN 4013364086593, Zolltarifnr. (EU): 85369001, Bruttogewicht: 9.00 g, VPE: 1.00 pz.

Abbildungen

Weitere Information

  • CAD-Daten
    • 900617.stp

      Sie müssen angemeldet sein um 900617.stp herunterzuladen.

      Login
    • 900617.igs

      Sie müssen angemeldet sein um 900617.igs herunterzuladen.

      Login
    • 900617.jt

      Sie müssen angemeldet sein um 900617.jt herunterzuladen.

      Login
    • 900617.dwg

      Sie müssen angemeldet sein um 900617.dwg herunterzuladen.

      Login
    • 900617m_D.dxf

      Sie müssen angemeldet sein um 900617m_D.dxf herunterzuladen.

      Login

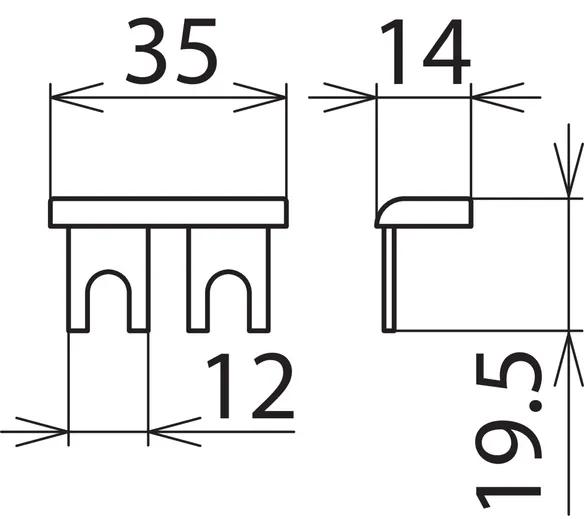

Pettine di collegamento unipolare, 2 unità MVS 1 2
Pettine di collegamento unipolare per il collegamento degli scaricatori tra di loro e con altri apparecchi modulari
Esecuzione: unipolare
Numero di unità: 2
Sezione nominale: 16 mm2
Lunghezza max. di montaggio: 2 unità

Fabbricato: DEHN
Tipo: MVS 1 2
Art.: 900617
o similare.

Zertifikate



Technische Daten

Esecuzione unipolare
Numero di unità 2
Lunghezza max. di montaggio 2 unità
Sezione nominale 16 mm2

Artikel 900617 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 900617 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

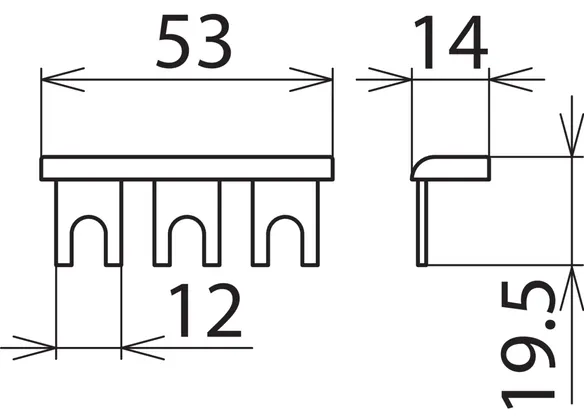

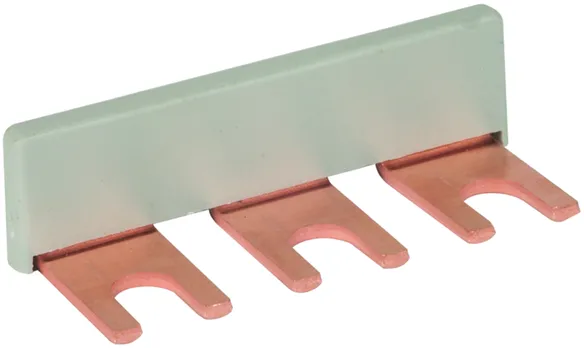

MVS unipolare, 3 unità

Per il ponticellamento sul lato terra, di p.es. 3 limitatori di sovratensione DEHNguard S.

1 Produkt

Art.-Nr. 900615 MVS 1 3

GTIN 4013364086562, Zolltarifnr. (EU): 85369001, Bruttogewicht: 14.00 g, VPE: 1.00 pz.

Abbildungen

Weitere Information

  • CAD-Daten
    • 900615.stp

      Sie müssen angemeldet sein um 900615.stp herunterzuladen.

      Login
    • 900615.igs

      Sie müssen angemeldet sein um 900615.igs herunterzuladen.

      Login
    • 900615.jt

      Sie müssen angemeldet sein um 900615.jt herunterzuladen.

      Login
    • 900615.dwg

      Sie müssen angemeldet sein um 900615.dwg herunterzuladen.

      Login
    • 900615m_D.dxf

      Sie müssen angemeldet sein um 900615m_D.dxf herunterzuladen.

      Login
Pettine di collegamento unipolare, 3 unità MVS 1 3
Pettine di collegamento unipolare per il collegamento degli scaricatori tra di loro e con altri apparecchi modulari
Esecuzione: unipolare
Numero di unità: 3
Sezione nominale: 16 mm2
Lunghezza max. di montaggio: 3 unità

Fabbricato: DEHN
Tipo: MVS 1 3
Art.: 900615
o similare.

Zertifikate



Technische Daten

Esecuzione unipolare
Numero di unità 3
Lunghezza max. di montaggio 3 unità
Sezione nominale 16 mm2

Artikel 900615 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 900615 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

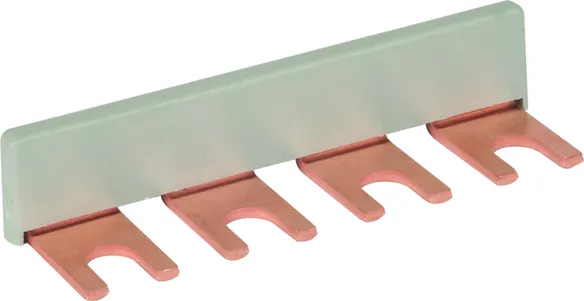

MVS unipolare, 4 unità

Per il ponticellamento sul lato terra, di p.es. 4 limitatori di sovratensione DEHNguard S.

1 Produkt

Art.-Nr. 900610 MVS 1 4

GTIN 4013364048553, Zolltarifnr. (EU): 85369001, Bruttogewicht: 18.70 g, VPE: 1.00 pz.

Abbildungen

Weitere Information

  • CAD-Daten
    • 900610.stp

      Sie müssen angemeldet sein um 900610.stp herunterzuladen.

      Login
    • 900610.igs

      Sie müssen angemeldet sein um 900610.igs herunterzuladen.

      Login
    • 900610.jt

      Sie müssen angemeldet sein um 900610.jt herunterzuladen.

      Login
    • 900610.dwg

      Sie müssen angemeldet sein um 900610.dwg herunterzuladen.

      Login
Pettine di collegamento unipolare, 4 unità MVS 1 4
Pettine di collegamento unipolare per il collegamento degli scaricatori tra di loro e con altri apparecchi modulari
Esecuzione: unipolare
Numero di unità: 4
Sezione nominale: 16 mm2
Lunghezza max. di montaggio: 4 unità

Fabbricato: DEHN
Tipo: MVS 1 4
Art.: 900610
o similare.

Zertifikate



Technische Daten

Esecuzione unipolare
Numero di unità 4
Lunghezza max. di montaggio 4 unità
Sezione nominale 16 mm2

Artikel 900610 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 900610 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

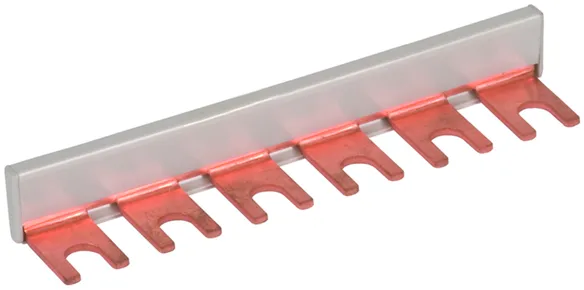

MVS unipolare, 6 unità

Per il ponticellamento sul lato terra, di p.es. 3 scaricatori Tipo 1 con involucro di larghezza 2 unità.

1 Produkt

Art.-Nr. 900815 MVS 1 6

GTIN 4013364087996, Zolltarifnr. (EU): 85369001, Bruttogewicht: 28.80 g, VPE: 1.00 pz.

Abbildungen

Weitere Information

Pettine di collegamento unipolare, 6 unità MVS 1 6
Pettine di collegamento unipolare per il collegamento degli scaricatori tra di loro e con altri apparecchi modulari
Esecuzione: unipolare
Numero di unità: 6
Sezione nominale: 16 mm2
Lunghezza max. di montaggio: 7 unità

Fabbricato: DEHN
Tipo: MVS 1 6
Art.: 900815
o similare.

Zertifikate



Technische Daten

Esecuzione unipolare
Numero di unità 6
Lunghezza max. di montaggio 6 unità
Sezione nominale 16 mm2

Artikel 900815 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 900815 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

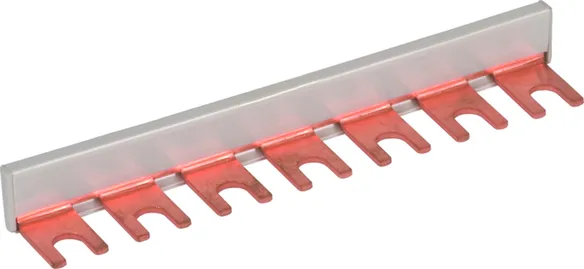

MVS unipolare, 7 unità

Per il ponticellamento sul lato terra, di p.es. 3 scaricatori DEHNbloc Maxi ed 1 DEHNgap Maxi con l'impiego nel circuito 3+1.

1 Produkt

Art.-Nr. 900848 MVS 1 7

GTIN 4013364107816, Zolltarifnr. (EU): 85369001, Bruttogewicht: 33.50 g, VPE: 1.00 pz.

Abbildungen

Weitere Information

Pettine di collegamento unipolare, 7 unità MVS 1 7
Pettine di collegamento unipolare per il collegamento degli scaricatori tra di loro e con altri apparecchi modulari
Esecuzione: unipolare
Numero di unità: 7
Sezione nominale: 16 mm2
Lunghezza max. di montaggio: 7 unità

Fabbricato: DEHN
Tipo: MVS 1 7
Art.: 900848
o similare.

Zertifikate



Technische Daten

Esecuzione unipolare
Numero di unità 7
Lunghezza max. di montaggio 7 unità
Sezione nominale 16 mm2

Artikel 900848 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 900848 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

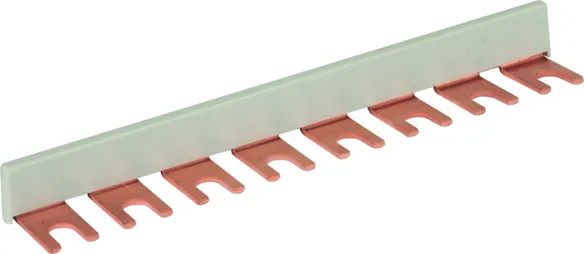

MVS unipolare, 8 unità

Per il ponticellamento sul lato terra, di p.es. 4 scaricatori per corrente di fulmine DEHNbloc Maxi.

1 Produkt

Art.-Nr. 900611 MVS 1 8

GTIN 4013364048560, Zolltarifnr. (EU): 85369001, Bruttogewicht: 38.10 g, VPE: 1.00 pz.

Abbildungen

Weitere Information

  • CAD-Daten
    • 900611.stp

      Sie müssen angemeldet sein um 900611.stp herunterzuladen.

      Login
    • 900611.igs

      Sie müssen angemeldet sein um 900611.igs herunterzuladen.

      Login
    • 900611.jt

      Sie müssen angemeldet sein um 900611.jt herunterzuladen.

      Login
    • 900611.dwg

      Sie müssen angemeldet sein um 900611.dwg herunterzuladen.

      Login
Pettine di collegamento unipolare, 8 unità MVS 1 8
Pettine di collegamento unipolare per il collegamento degli scaricatori tra di loro e con altri apparecchi modulari
Esecuzione: unipolare
Numero di unità: 8
Sezione nominale: 16 mm2
Lunghezza max. di montaggio: 8 unità

Fabbricato: DEHN
Tipo: MVS 1 8
Art.: 900611
o similare.

Zertifikate



Technische Daten

Esecuzione unipolare
Numero di unità 8
Lunghezza max. di montaggio 8 unità
Sezione nominale 16 mm2

Artikel 900611 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 900611 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

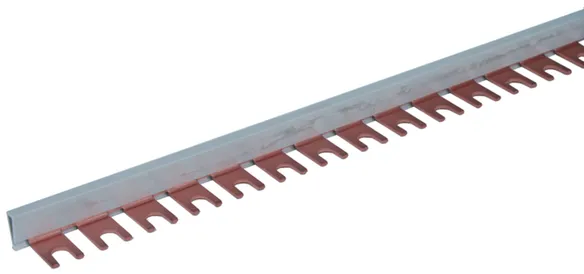

MVS unipolare, 57 unità

Per il ponticellamento, sul lato terra, di scaricatori per corrente di fulmine e limitatori di sovratensione, oppure la loro combinazione.

1 Produkt

Art.-Nr. 900612 MVS 1 57

GTIN 4013364069428, Zolltarifnr. (EU): 85369001, Bruttogewicht: 288.10 g, VPE: 1.00 pz.

Abbildungen

Weitere Information

Pettine di collegamento unipolare, 57 unità MVS 1 57
Pettine di collegamento unipolare per il collegamento
degli scaricatori tra di loro e con altri apparecchi modulari
Esecuzione: unipolare
Numero di unità: 57
Sezione nominale: 16 mm2
Lunghezza max. di montaggio: 57 unità

Fabbricato: DEHN
Tipo: MVS 1 57
Art.: 900612
o similare.



Technische Daten

Esecuzione unipolare
Numero di unità 57
Lunghezza max. di montaggio 57 unità
Sezione nominale 16 mm2

Artikel 900612 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 900612 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

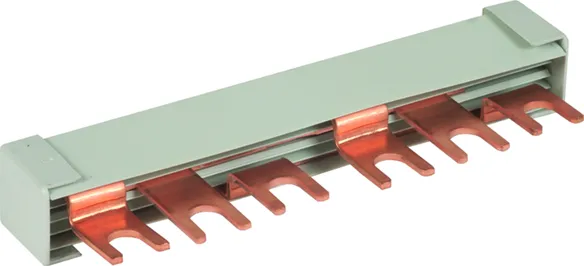

MVS tripolare, 6 unità, 6 moduli

Per il collegamento sul lato fase di limitatori di sovratensione.

1 Produkt

Art.-Nr. 900595 MVS 3 6 6

GTIN 4013364078208, Zolltarifnr. (EU): 85369001, Bruttogewicht: 57.50 g, VPE: 1.00 pz.

Abbildungen

Weitere Information

Pettine di collegamento tripolare, 6 unità, 6 unità di montaggio MVS 3 6 6
Pettine di collegamento tripolare per il collegamento
degli scaricatori tra di loro e con altri apparecchi modulari
Esecuzione: tripolare
Numero di unità: 6
Sezione nominale: 16 mm2
Lunghezza max. di montaggio: 6 unità

Fabbricato: DEHN
Tipo: MVS 3 6 6
Art.: 900595
o similare.



Technische Daten

Esecuzione tripolare
Numero di unità 6
Lunghezza max. di montaggio 6 unità
Sezione nominale 16 mm2

Artikel 900595 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 900595 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

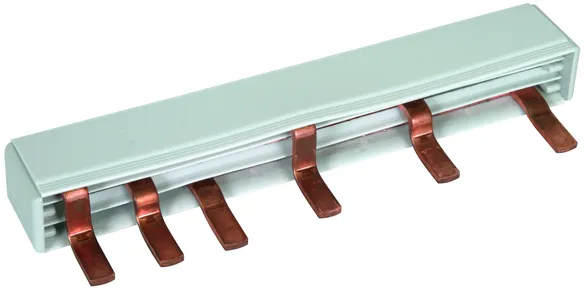

MVS tripolare, 6 unità, 9 moduli

Per la connessione lato fase di limitatori di sovratensione tripolari su supporti di fusibili (in dimensioni d'innesto da 1,5 moduli).

1 Produkt

Art.-Nr. 900839 MVS 3 6 9

GTIN 4013364153059, Zolltarifnr. (EU): 85369001, Bruttogewicht: 13.99 g, VPE: 1.00 pz.

Abbildungen

Weitere Information

Pettine di collegamento tripolare, 6 unità, 9 unità modulari MVS 3 6 9
Pettine di collegamento tripolare per il collegamento
degli scaricatori tra di loro e con altri apparecchi modulari
Esecuzione: tripolare
Numero di unità: 6
Sezione nominale: 16 mm2
Lunghezza max. di montaggio: 9 unità

Fabbricato: DEHN
Tipo: MVS 3 6 9
Art.: 900839
o similare.

Zertifikate



Technische Daten

Esecuzione tripolare
Numero di unità 6
Lunghezza max. di montaggio 9 unità
Sezione nominale 16 mm2

Artikel 900839 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 900839 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

MVS tetrapolare, 8 unità

Per il collegamento sul lato fase tra DEHNventil M TNS e TT ed altri apparecchi modulari.

2 Produkte

Art.-Nr. 900814 MVS 4 8 11

GTIN 4013364091115, Zolltarifnr. (EU): 85369001, Bruttogewicht: 113.50 g, VPE: 1.00 pz.

Abbildungen

Weitere Information

Pettine di collegamento tetrapolare, 8 unità MVS 4 8 11
Pettine di collegamento tetrapolare per il collegamento
degli scaricatori tra di loro e con altri apparecchi modulari
Esecuzione: tetrapolare
Numero di unità: 8
Sezione nominale: 16 mm2
Lunghezza max. di montaggio: 11 unità

Fabbricato: DEHN
Tipo: MVS 4 8 11
Art.: 900814
o similare.



Technische Daten

Esecuzione tetrapolare
Numero di unità 8
Lunghezza max. di montaggio 11 unità
Sezione nominale 16 mm2

Artikel 900814 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 900814 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

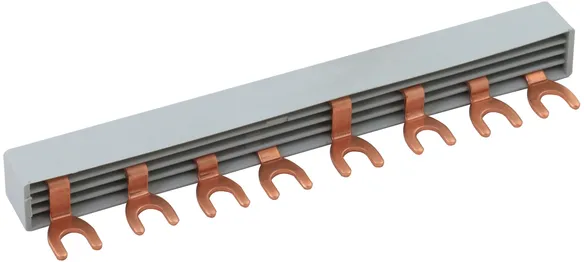

Art.-Nr. 900850 MVS 4 8 8

GTIN 4013364460379, Zolltarifnr. (EU): 85369001, Bruttogewicht: 65.70 g, VPE: 5.00 pz.

Abbildungen

Weitere Information

Pettine di collegamento tetrapolare, 8 unità MVS 4 8 8
Pettine di collegamento tetrapolare per il collegamento
degli scaricatori tra di loro e con altri apparecchi modulari
Esecuzione: tetrapolare
Numero di unità: 8
Sezione nominale: 10 mm2
Lunghezza max. di montaggio: 11 unità

Fabbricato: DEHN
Tipo: MVS 4 8 8
Art.: 900850
o similare.

Zertifikate



Technische Daten

Esecuzione tetrapolare
Numero di unità 8
Lunghezza max. di montaggio 8 unità
Sezione nominale 10 mm2

Artikel 900850 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 900850 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

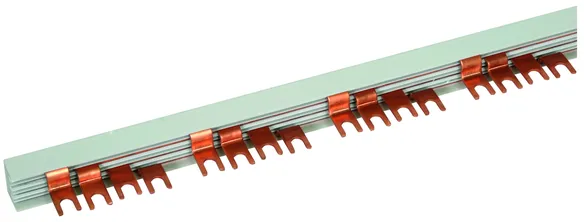

MVS tetrapolare, 56 unità

Per il collegamento sul lato fase di limitatori di sovratensione.

1 Produkt

Art.-Nr. 900614 MVS 4 56

GTIN 4013364072534, Zolltarifnr. (EU): 85369001, Bruttogewicht: 830.00 g, VPE: 1.00 pz.

Abbildungen

Weitere Information

Pettine di collegamento tetrapolare, 56 unità MVS 4 56
Pettine di collegamento tetrapolare per il collegamento
degli scaricatori tra di loro e con altri apparecchi modulari
Esecuzione: tetrapolare
Numero di unità: 56
Sezione nominale: 16 mm2
Lunghezza max. di montaggio: 56 unità

Fabbricato: DEHN
Tipo: MVS 4 56
Art.: 900614
o similare.



Technische Daten

Esecuzione tetrapolare
Numero di unità 56
Lunghezza max. di montaggio 56 unità
Sezione nominale 16 mm2

Artikel 900614 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 900614 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

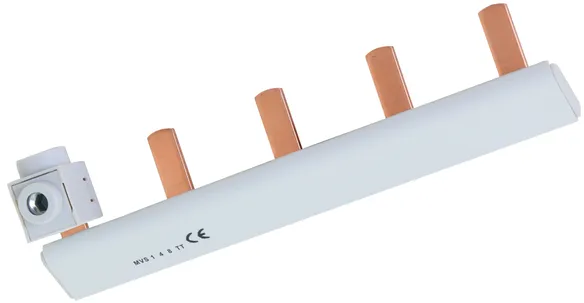

MVS unipolare, tetrapolare, 8 unità

Staffa di cablaggio modulare per sistemi TT, isolata, monofase, tetrapolare con morsetto di collegamento fino a 50 mm².

1 Produkt

Art.-Nr. 900849 MVS 1 4 8 TT

GTIN 4013364473348, Zolltarifnr. (EU): 85369001, Bruttogewicht: 119.50 g, VPE: 1.00 pz.

Abbildungen

Weitere Information

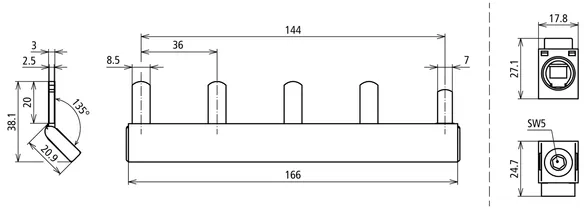

Sistema di cablaggio modulare tetrapolare MVS 1 4 8 TT
per il collegamento del potenziale N di
scaricatori in un sistema TT
Adatto, ad es., a 3 DEHNvenCI 255 (FM)
e 1 DEHNgap Maxi 1 255
Morsetto di collegamento fino a 50 mm²
, isolato, unipolare, tetrapolare
Dimensioni: 166 x 38 x 22 mm

Fabbricato: DEHN
Tipo: MVS 1 4 8 TT
Art.: 900849
o similare.

Zertifikate



Technische Daten

Esecuzione unipolare
Numero di unità 4
Dimensioni 166 x 38,1 x 22 mm
Massima corrente di fulmine (10/350 µs) conformemente alla norma CEI EN 61643-11 (CEI 37-8) (Iimp ) 100 kA
Materiale del conduttore elettrico E-Cu-ETP
Materiale isolante PC
Sezione di collegamento del terminale di alimentazione 10-50 mm² (monofilo o multifilo) / 6-35 mm² (a filo sottile con manicotto per cavi)
Coppia di serraggio max della vite di bloccaggio 7 Nm
Versione isolata Sì

Artikel 900849 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 900849 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

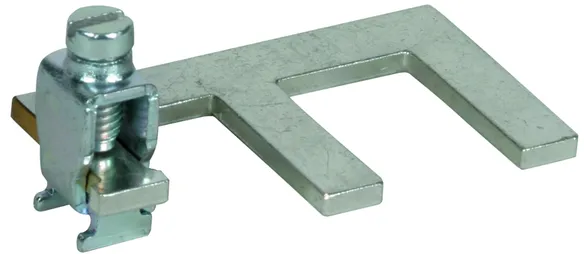

Pettine di collegamento in dimensioni di innesto da 1,5 moduli, unipolare, 2 unità

Pettine di collegamento per il ponticellamento di terra di p.es. 2 dispositivi di protezione contro la sovratensine in involucro di larghezza 1,5 unità e morsetto di collegamento.

1 Produkt

Art.-Nr. 900460 EB 1 2 1.5

GTIN 4013364244146, Zolltarifnr. (EU): 85369095, Bruttogewicht: 40.00 g, VPE: 1.00 pz.

Abbildungen

Weitere Information

  • CAD-Daten
    • 900460.stp

      Sie müssen angemeldet sein um 900460.stp herunterzuladen.

      Login
    • 900460.igs

      Sie müssen angemeldet sein um 900460.igs herunterzuladen.

      Login
    • 900460.jt

      Sie müssen angemeldet sein um 900460.jt herunterzuladen.

      Login
    • 900460.dwg

      Sie müssen angemeldet sein um 900460.dwg herunterzuladen.

      Login
Pettine di collegamento 2 unità EB 1 2 1.5
Pettine di collegamento unipolare per il collegamento degli scaricatori tra di loro e con altri apparecchi modulari in dimensioni di innesto da 1,5 moduli con morsetto di collegamento plurifunzionale
Esecuzione: unipolare
Numero di unità: 2
Morsetto di collegamento: fino a 25 mm2
Dimensioni: 34 x 60 x 28 mm

Fabbricato: DEHN
Tipo: EB 1 2 1.5
Art.: 900460
o similare.



Technische Daten

Esecuzione unipolare
Numero di unità 2
Dimensioni 34 x 60 x 28 mm
Materiale ottone ramato galvanicamente e stagnato
Morsetto di collegamento fino a 25 mm2

Artikel 900460 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 900460 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

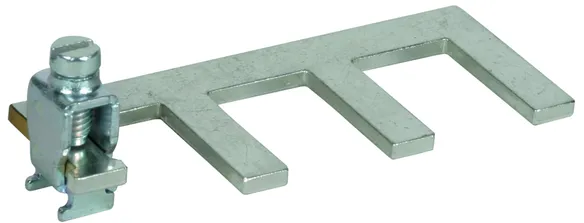

Pettine di collegamento in dimensioni di innesto da 1,5 moduli, unipolare, 3 unità

Pettine di collegamento per il ponticellamento sul lato terra di p.es. 3 dispositivi di protezione da sovratensione in un involucro di larghezza 1,5 unità con morsetto di collegamento.

1 Produkt

Art.-Nr. 900418 EB 1 3 1.5

GTIN 4013364159884, Zolltarifnr. (EU): 85369095, Bruttogewicht: 49.00 g, VPE: 1.00 pz.

Abbildungen

Weitere Information

  • CAD-Daten
    • 900418.stp

      Sie müssen angemeldet sein um 900418.stp herunterzuladen.

      Login
    • 900418.igs

      Sie müssen angemeldet sein um 900418.igs herunterzuladen.

      Login
    • 900418.jt

      Sie müssen angemeldet sein um 900418.jt herunterzuladen.

      Login
    • 900418.dwg

      Sie müssen angemeldet sein um 900418.dwg herunterzuladen.

      Login
Pettine di collegamento 3 unità EB 1 3 1.5
Pettine di collegamento unipolare per il collegamento degli scaricatori tra di loro e con altri apparecchi modulari in dimensioni di innesto da 1,5 moduli con morsetto di collegamento plurifunzionale
Esecuzione: unipolare
Numero di unità: 3
Morsetto di collegamento: fino a 25 mm2
Dimensioni: 34 x 85 x 28 mm

Fabbricato: DEHN
Tipo: EB 1 3 1.5
Art.: 900418
o similare.



Technische Daten

Esecuzione unipolare
Numero di unità 3
Dimensioni 34 x 85 x 28 mm
Materiale ottone ramato galvanicamente e stagnato
Morsetto di collegamento fino a 25 mm2

Artikel 900418 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 900418 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Pettine di collegamento in dimensioni di innesto da 1,5 moduli, unipolare, 4 unità

Pettine di collegamento per il ponticellamento sul lato terra di p.es. 4 dispositivi di protezione da sovratensione in un involucro di larghezza 1,5 unità con morsetto di collegamento.

1 Produkt

Art.-Nr. 900429 EB 1 4 1.5

GTIN 4013364159891, Zolltarifnr. (EU): 85369095, Bruttogewicht: 59.00 g, VPE: 1.00 pz.

Abbildungen

Weitere Information

  • CAD-Daten
    • 900429.stp

      Sie müssen angemeldet sein um 900429.stp herunterzuladen.

      Login
    • 900429.igs

      Sie müssen angemeldet sein um 900429.igs herunterzuladen.

      Login
    • 900419.jt

      Sie müssen angemeldet sein um 900419.jt herunterzuladen.

      Login
    • 900429.dwg

      Sie müssen angemeldet sein um 900429.dwg herunterzuladen.

      Login

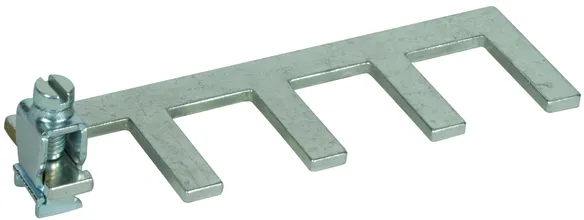

Erdungsbügel vierpolig EB 1 4 1.5
Pettine di collegamento unipolare per il collegamento degli scaricatori tra di loro e con altri apparecchi modulari in dimensioni di innesto da 1,5 moduli con morsetto di collegamento plurifunzionale
Esecuzione: unipolare
Numero di unità: 4
Morsetto di collegamento: fino a 25 mm2
Dimensioni: 34 x 112 x 28 mm

Fabbricato: DEHN
Tipo: EB 1 4 1.5
Art.: 900429
o similare.



Technische Daten

Esecuzione unipolare
Numero di unità 4
Dimensioni 34 x 112 x 28 mm
Materiale ottone ramato galvanicamente e stagnato
Morsetto di collegamento fino a 25 mm2

Artikel 900429 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 900429 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

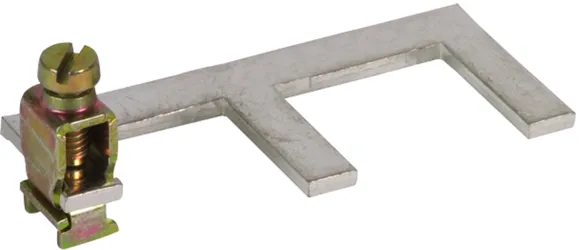

Pettine di collegamento in dimensioni di innesto da 2 moduli, unipolare, 2 unità

Pettine di collegamento per il ponticellamento di ad es. 2 moduli di protezione da sovratensioni in dimensioni d'innesto da 2 moduli, con morsetto di collegamento.

1 Produkt

Art.-Nr. 900419 EB 1 2 5

GTIN 4013364156821, Zolltarifnr. (EU): 85369095, Bruttogewicht: 39.00 g, VPE: 1.00 pz.

Abbildungen

Weitere Information

  • CAD-Daten
    • 900419.stp

      Sie müssen angemeldet sein um 900419.stp herunterzuladen.

      Login
    • 900419.igs

      Sie müssen angemeldet sein um 900419.igs herunterzuladen.

      Login
    • 900419.jt

      Sie müssen angemeldet sein um 900419.jt herunterzuladen.

      Login
    • 900419.dwg

      Sie müssen angemeldet sein um 900419.dwg herunterzuladen.

      Login
Pettine di collegamento 2 unità EB 1 2 5
Pettine di collegamento unipolare per il collegamento degli scaricatori tra di loro e con altri apparecchi modulari in dimensioni di innesto da 2 moduli con morsetto di collegamento plurifunzionale
Esecuzione: unipolare
Numero di unità: 2
Morsetto di collegamento: fino a 25 mm2
Dimensioni: 34 x 77 x 28 mm

Fabbricato: DEHN
Tipo: EB 1 2 5
Art.: 900419
o similare.



Technische Daten

Esecuzione unipolare
Numero di unità 2
Dimensioni 34 x 77 x 28 mm
Materiale ottone ramato galvanicamente e stagnato
Morsetto di collegamento fino a 25 mm2

Artikel 900419 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 900419 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

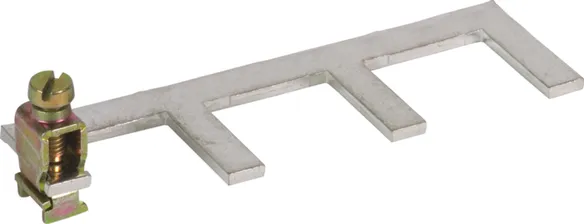

Pettine di collegamento in dimensioni di innesto da 2 moduli, unipolare, 3 unità

Pettine di collegamento per il ponticellamento di ad es. 3 moduli di protezione da sovratensioni in dimensioni d'innesto da 2 moduli, con morsetto di collegamento.

1 Produkt

Art.-Nr. 900411 EB DG 1000 1 3

GTIN 4013364107205, Zolltarifnr. (EU): 85369095, Bruttogewicht: 54.10 g, VPE: 1.00 pz.

Abbildungen

Weitere Information

  • CAD-Daten
    • 900411.stp

      Sie müssen angemeldet sein um 900411.stp herunterzuladen.

      Login
    • 900411.igs

      Sie müssen angemeldet sein um 900411.igs herunterzuladen.

      Login
    • 900411.jt

      Sie müssen angemeldet sein um 900411.jt herunterzuladen.

      Login
    • 900411.dwg

      Sie müssen angemeldet sein um 900411.dwg herunterzuladen.

      Login
Pettine di collegamento 3 unità EB DG 1000 1 3
Pettine di collegamento unipolare per il collegamento degli scaricatori tra di loro e con altri apparecchi modulari in dimensioni di innesto da 2 moduli con morsetto di collegamento plurifunzionale
Esecuzione: unipolare
Numero di unità: 3
Morsetto di collegamento: fino a 25 mm2
Dimensioni: 34 x 112 x 28 mm

Fabbricato: DEHN
Tipo: EB DG 1000 1 3
Art.: 900411
o similare.



Technische Daten

Esecuzione unipolare
Numero di unità 3
Dimensioni 34 x 112 x 28 mm
Materiale ottone ramato galvanicamente e stagnato
Morsetto di collegamento fino a 25 mm2

Artikel 900411 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 900411 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

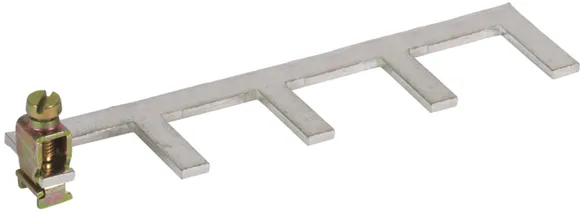

Pettine di collegamento in dimensioni di innesto da 2 moduli, unipolare, 4 unità

Pettine di collegamento per il ponticellamento sul lato terra di p.es. 4 scaricatori Tipo 1 con involucro di larghezza 2 unità e morsetto di collegamento.

1 Produkt

Art.-Nr. 900417 EB 1 4 9

GTIN 4013364120419, Zolltarifnr. (EU): 85369095, Bruttogewicht: 66.40 g, VPE: 1.00 pz.

Abbildungen

Weitere Information

  • CAD-Daten
    • 900417.stp

      Sie müssen angemeldet sein um 900417.stp herunterzuladen.

      Login
    • 900417.igs

      Sie müssen angemeldet sein um 900417.igs herunterzuladen.

      Login
    • 900417.jt

      Sie müssen angemeldet sein um 900417.jt herunterzuladen.

      Login
    • 900417.dwg

      Sie müssen angemeldet sein um 900417.dwg herunterzuladen.

      Login
Pettine di collegamento 4 unità EB 1 4 9
Pettine di collegamento unipolare per il collegamento degli scaricatori tra di loro e con altri apparecchi modulari in dimensioni di innesto da 1,5 moduli con morsetto di collegamento plurifunzionale
Esecuzione: unipolare
Numero di unità: 3
Morsetto di collegamento: fino a 25 mm2
Dimensioni: 34 x 85 x 28 mm

Fabbricato: DEHN
Tipo: EB 1 4 9
Art.: 900417
o similare.

Zertifikate



Technische Daten

Esecuzione unipolare
Numero di unità 4
Dimensioni 34 x 148 x 28 mm
Materiale ottone ramato galvanicamente e stagnato
Morsetto di collegamento fino a 25 mm2

Artikel 900417 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 900417 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

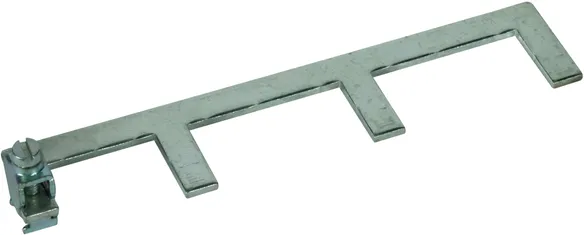

Pettine di collegamento in dimensioni di innesto da 3 moduli, unipolare, 3 unità

Pettine di collegamento per il ponticellamento ad es. di 3 dispositivi di protezione da sovratensione in dimensioni di innesto da 3 moduli con morsetto di collegamento.

1 Produkt

Art.-Nr. 900461 EB 1 3 10

GTIN 4013364260559, Zolltarifnr. (EU): 85369095, Bruttogewicht: 68.00 g, VPE: 1.00 pz.

Abbildungen

Weitere Information

  • CAD-Daten
    • 900461.stp

      Sie müssen angemeldet sein um 900461.stp herunterzuladen.

      Login
    • 900461.igs

      Sie müssen angemeldet sein um 900461.igs herunterzuladen.

      Login
    • 900461.jt

      Sie müssen angemeldet sein um 900461.jt herunterzuladen.

      Login
    • 900461.dwg

      Sie müssen angemeldet sein um 900461.dwg herunterzuladen.

      Login
Pettine di collegamento in larghezza di 3 unità di montaggio, unipolare, 3 unità
Pettine di collegamento unipolare per il collegamento degli scaricatori tra di loro e con altri apparecchi modulari in dimensioni di innesto da 3 moduli con morsetto di collegamento plurifunzionale
Esecuzione: unipolare
Numero di unità: 3
Morsetto di collegamento: fino a 25 mm2
Dimensioni: 34 x 158 x 28 mm

Fabbricato: DEHN
Tipo: EB 1 3 10
Art.: 900461
o similare.



Technische Daten

Esecuzione unipolare
Numero di unità 3
Dimensioni 34 x 158 x 28 mm
Materiale ottone ramato galvanicamente e stagnato
Morsetto di collegamento fino a 25 mm2

Artikel 900461 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 900461 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

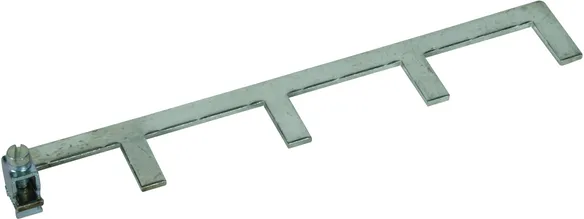

Pettine di collegamento in dimensioni di innesto da 3 moduli, unipolare, 4 unità

Pettine di collegamento per il ponticellamento ad es. di 3 dispositivi di protezione da sovratensione in dimensioni di innesto da 3 moduli con morsetto di collegamento.

1 Produkt

Art.-Nr. 900462 EB 1 4 13

GTIN 4013364260566, Zolltarifnr. (EU): 85369095, Bruttogewicht: 86.00 g, VPE: 1.00 pz.

Abbildungen

Weitere Information

  • CAD-Daten
    • 900462.stp

      Sie müssen angemeldet sein um 900462.stp herunterzuladen.

      Login
    • 900462.igs

      Sie müssen angemeldet sein um 900462.igs herunterzuladen.

      Login
    • 900462.jt

      Sie müssen angemeldet sein um 900462.jt herunterzuladen.

      Login
    • 900462.dwg

      Sie müssen angemeldet sein um 900462.dwg herunterzuladen.

      Login
Pettine di collegamento in larghezza di 3 unità di montaggio, unipolare, 4 unità
Pettine di collegamento unipolare per il collegamento degli scaricatori tra di loro e con altri apparecchi modulari in dimensioni di innesto da 3 moduli con morsetto di collegamento plurifunzionale
Esecuzione: unipolare
Numero di unità: 4
Morsetto di collegamento: fino a 25 mm2
Dimensioni: 34 x 212 x 28 mm

Fabbricato: DEHN
Tipo: EB 1 4 13
Art.: 900462
o similare.



Technische Daten

Esecuzione unipolare
Numero di unità 4
Dimensioni 34 x 212 x 28 mm
Materiale ottone ramato galvanicamente e stagnato
Morsetto di collegamento fino a 25 mm2

Artikel 900462 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 900462 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb
back to top
