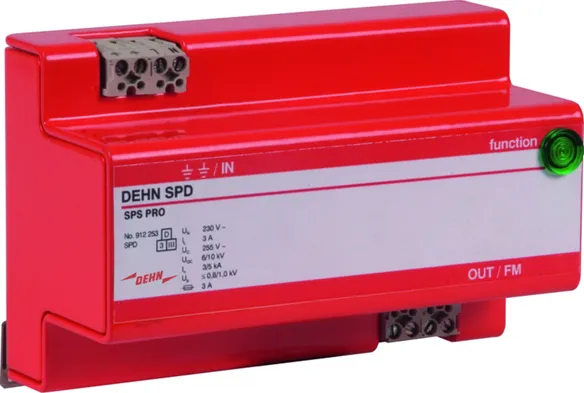

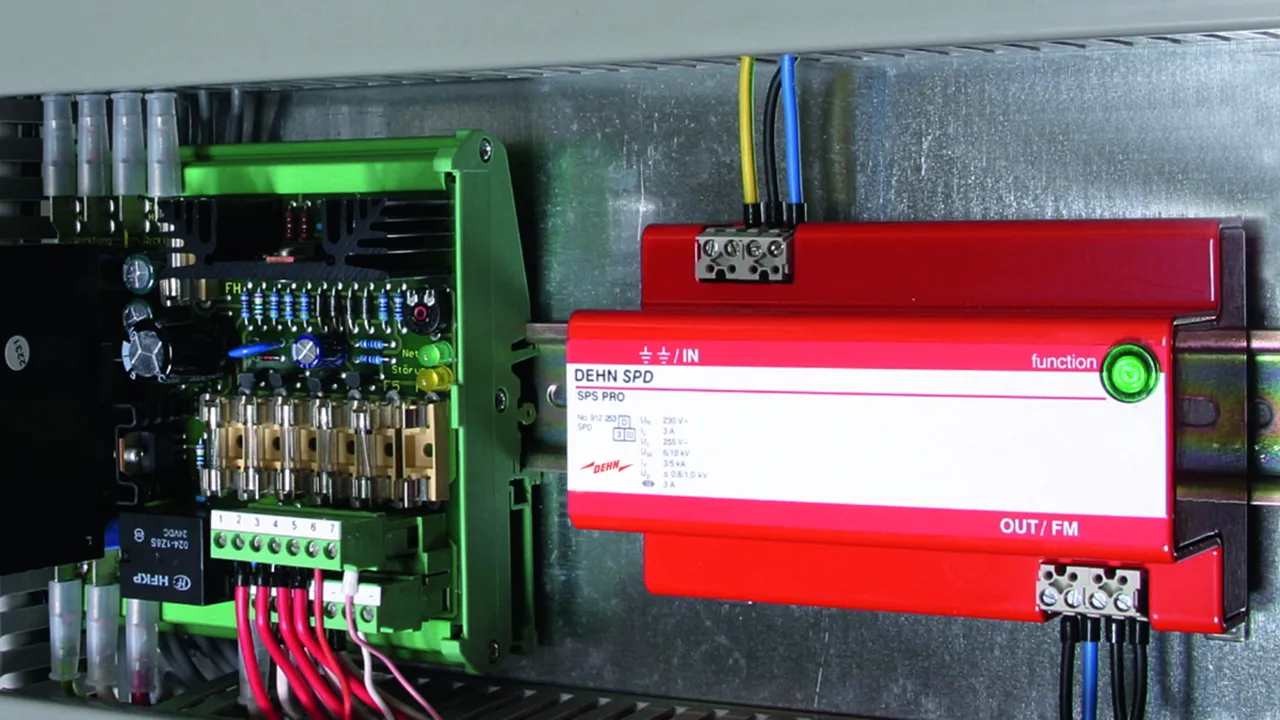

SPS-Protector

Protezione da sovratensioni con dispositivo di controllo e di sezionamento
Filtro antidisturbo per la protezione di elettronica industriale sensibile da disturbi ad alta frequenza sia simmetrici che assimetrici
Costruzione in involucro schermato
Segnalazione ottica di funzionamento (verde) e segnalazione ottica di guasto (rossa)

Details

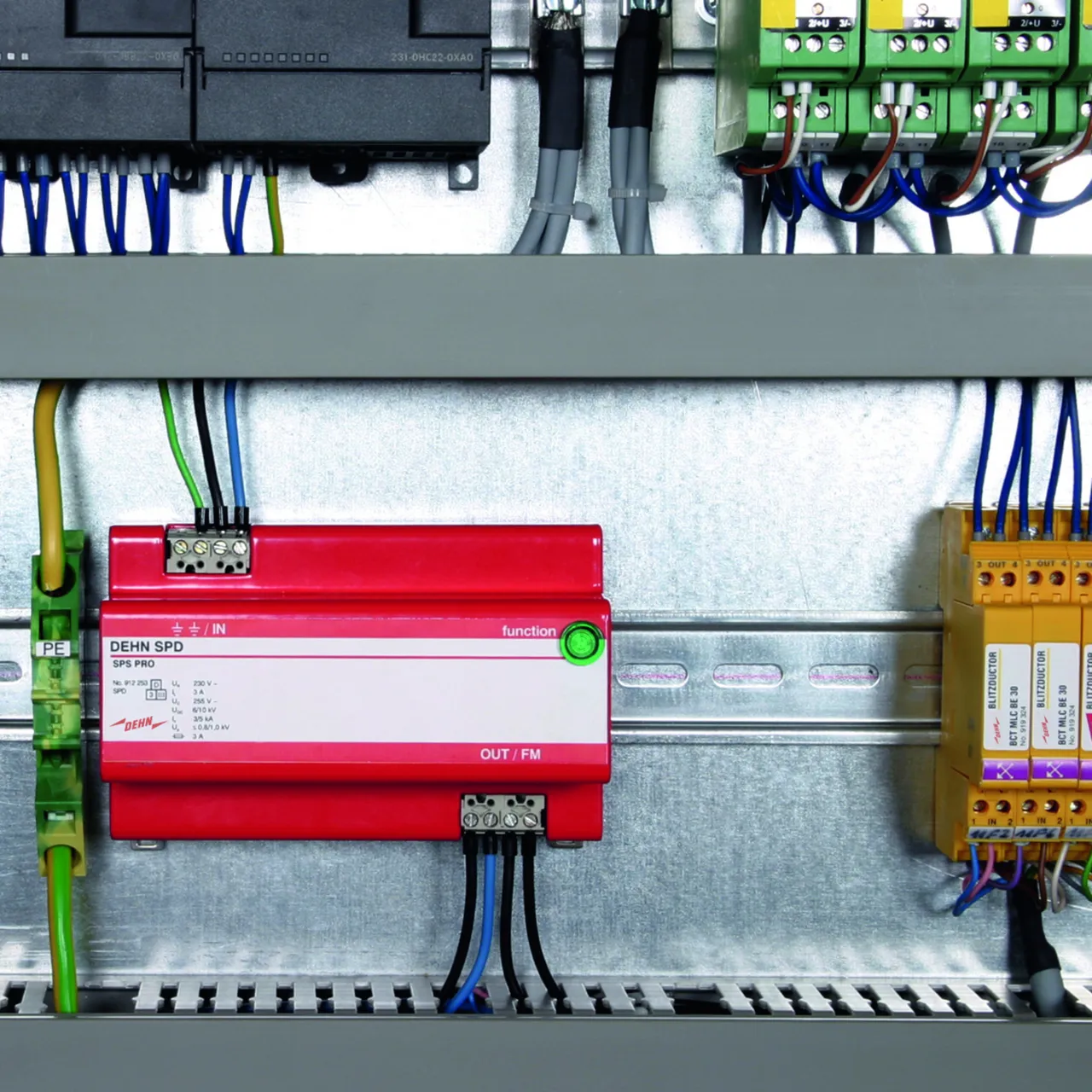

SPS-Protector

Limitatore di sovratensione con filtro antidisturbo per reti monofase TN e TT 230 V; con contatto di telesegnalamento a scambio pulito.

1 Produkt

Art.-Nr. 912253 SPS PRO

GTIN 4013364068360, Zolltarifnr. (EU): 85363010, Bruttogewicht: 603.70 g, VPE: 1.00 pz.

Abbildungen

Weitere Information

CAD-Daten

Limitatore di sovratensione con filtro antidisturbo SPS PRO
Limitatore di sovratensione con filtro antidisturbo per reti
monofase TN e TT 230 V per la protezione di elettronica industriale
sensibile da disturbi ad alta frequenza sia simmetrici che assimetrici;
con contatto di telesegnalamento a scambio pulito.
Dimensioni: 7 unità
SPD Tipo 3 secondo EN 61643-11 / ... IEC 61643-11
Segnalazione ottica di funzionamento (verde)
Filtro rete secondo CEI EN 60939-1
Tensione massima continuativa: 255 V AC
Corrente impulsiva totale di scarica (8/20 µs): 5 kA
Livello di protezione: ≤ 0,8 kV
Corrente nominale di carico: 3 A
Attenuazione con f = 1 MHz, simmetrica: ≥ 73 dB
Attenuazione con f = 1 MHz, asimmetrica: ≥ 45 dB
Coordinamento energetico secondo CEI EN 62305-4
SPD della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: SPS PRO
Art.: 912253
o similare.

Zertifikate

Technische Daten

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 3 / Class III
Tensione massima continuativa AC (U_C )	255 V (50 / 60 Hz)
corrente nominale di carico AC (I_L )	3 A
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	3 kA
Corrente impulsiva totale di scarica (8/20 µs) [L+N-PE] (I_total )	5 kA
Livello di protezione [L-N] / [L/N-PE] (U_P )	≤ 800 / ≤ 1000 V
Funzione del contatto di telesegnalamento	in apertura

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 3 / Class III
Tensione nominale AC (U_N )	230 V (50 / 60 Hz)
Tensione massima continuativa AC (U_C )	255 V (50 / 60 Hz)
corrente nominale di carico AC (I_L )	3 A
Caduta di tensione percentuale [L'-N'/L-N] bei UC/IL (∆U)	≤ 1,6 %
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	3 kA
Impulso combinato (U_OC )	6 kV
Corrente impulsiva totale di scarica (8/20 µs) [L+N-PE] (I_total )	5 kA
Livello di protezione [L-N] / [L/N-PE] (U_P )	≤ 800 / ≤ 1000 V
Impulso combinato [L+N-PE] (U_OC_total )	10 kV
Tempo d'intervento [L-N] (t_A )	≤ 25 ns
Tempo d'intervento [L/N-PE] (t_A )	≤ 100 ns
Tenuta alla corrente di corto circuito con max. protezione di corrente a monte (I_SCCR )	1 kA_eff
Tensione TOV [L-N] (U_T) – caratteristica	335 V / 5 sec. – tenuta
Tensione TOV [L-N] (U_T) – caratteristica	440 V / 120 min. – guasto in sicurezza
Tensione TOV [L/N-PE] (U_T) – caratteristica	335 V / 120 min. – tenuta
Tensione TOV [L/N-PE] (U_T) – caratteristica	440 V / 5 sec. – tenuta
Tensione TOV [L+N-PE] (U_T) – caratteristica	1200 V + U_REF/ 200 ms. – guasto in sicurezza
Indicazione di funzionamento	spia verde
Indicazione di difetto	spia verde spenta
Numero delle porte	2
Temperatura d'esercizio (T_U )	-10 °C ... +40 °C
Sezione di collegamento (min.)	0,14 mm²rigido / semirigido/flessibile
Sezione di collegamento (max.)	2,5 mm²rigido / semirigido / flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	alluminio, verniciatura a polvere rossa
Luogo di montaggio	all'interno
Grado di protezione	IP 20

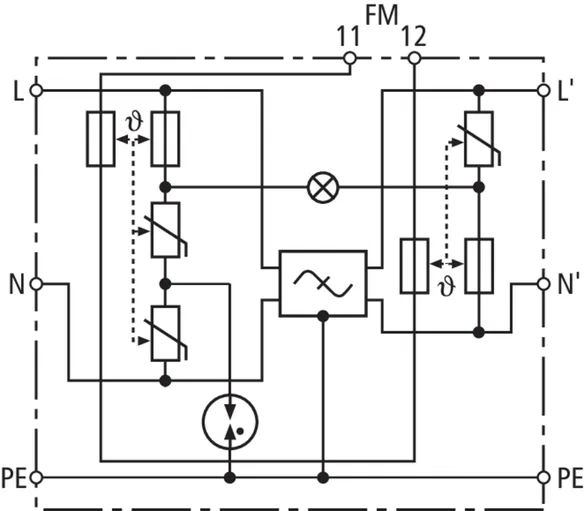

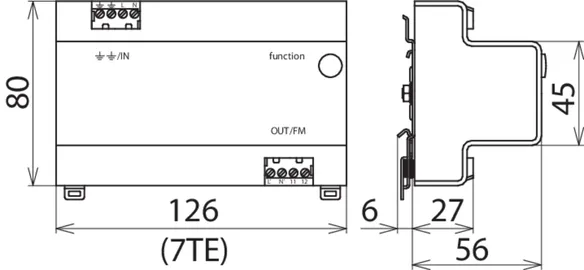

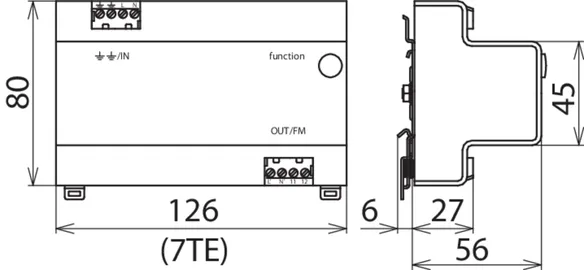

Dimensioni	7 unità, DIN 43 880
Funzione del contatto di telesegnalamento	in apertura
Portata AC	250 V / 0,5 A
Portata DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento per morsetti FM	max. 1,5 mm²rigido / flessibile
Filtro rete	sec. CEI EN 60939-1
Attenuazione con f = 1 MHz, simmetrica	≥ 73 dB
Attenuazione con f = 1 MHz, asimmetrica	≥ 45 dB
