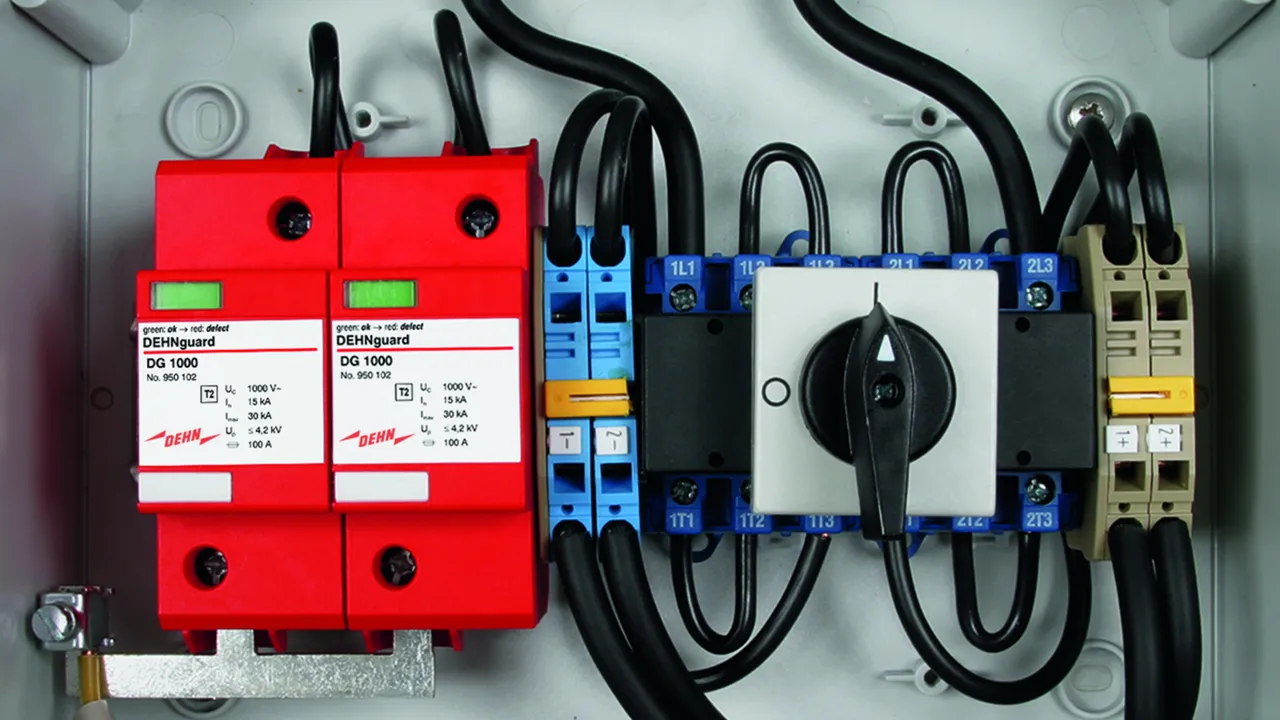

DEHNguard 1000

Elevata capacità di scarica tramite potenti varistori all'ossido di zinco
Intervento rapido
Elevata sicurezza di controllo tramite dispositivo di sezionamento "Thermo-Dynamik-Control"
Indicazione di guasto mediante la marcatura verde / rossa nella finestrella
Versione specialmente sviluppata per alte tensioni di sistema

DEHNguard 1000 (FM)

Limitatore di sovratensione unipolare, compatto; nell'esecuzione FM con contatto di telesegnalamento a scambio pulito.

2 Produkte

Art.-Nr. 950102 DG 1000

GTIN 4013364105621, Zolltarifnr. (EU): 85363030, Bruttogewicht: 205.30 g, VPE: 1.00 pz.

Vorgänger

Abbildungen

Weitere Information

CAD-Daten

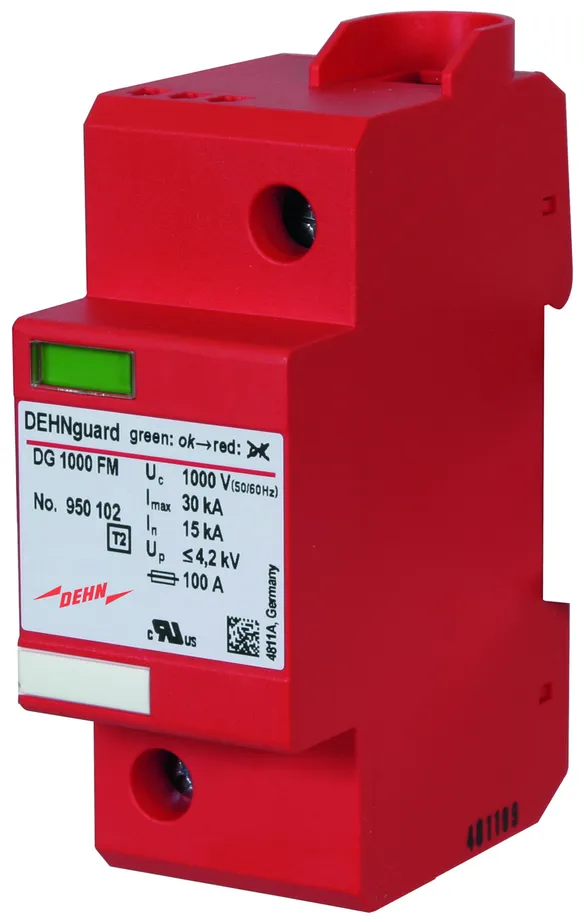

Limitatore di sovratensione compatto DEHNguard 1000
Limitatore di sovratensione unipolare, larghezza 2 unità
Indicazione di guasto
SPD Tipo 2 secondo CEI EN 61643-11
Massima tensione continuativa: 1000 V AC/DC
Grado di protezione: <= 4,2 kV
Corrente impulsiva nominale di scarica: 15 kA
Corrente impulsiva max. di scarica: 30 kA
Tenuta al corto circuito: 25 kAeff
Coordinamento energetico secondo CEI EN 62305-4
SPD della famiglia di prodotti Red/Line
Corrente impulsiva nominale di scarica (8/20 µs): 15 kA
Corrente impulsiva max di scarica (8/20 µs): 30 kA
Tenuta al corto circuito con protezione max.: 25 kAeff
Coordinamento energetico secondo CEI EN 62305-4
SPD della famiglia di prodotti Red/Line
Indicazione di guasto

Fabbricato: DEHN
Tipo: DG 1000
Art.: 950102
o similare.

Zertifikate

Technische Daten

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Class II
Tensione massima continuativa AC (U_C )	1000 V (50 / 60 Hz)
Corrente impulsiva max di scarica (8/20 µs) (I_max )	30 kA
Livello di protezione (U_p )	≤ 4,2 kV
Protezione max di sovracorrente	100 A aM
Protezione max di sovracorrente con U ≤ 690 V AC	125 A gG
Omologazioni	UL

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Class II
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominaleAC (U_N )	830 V (50 / 60 Hz)
Tensione massima continuativa AC (U_C )	1000 V (50 / 60 Hz)
Tensione massima continuativa DC (U_C )	1000 V
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	15 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	30 kA
Livello di protezione (U_p )	≤ 4,2 kV
Livello di protezione con 5 kA (U_P )	≤ 3,5 kV
Tempo d'intervento (t_A )	≤ 25 ns
Protezione max di sovracorrente	100 A aM
Protezione max di sovracorrente con U ≤ 690 V AC	125 A gG
Tenuta al corto circuito con protezione max. (I_SCCR )	25 kA_eff
Tensione TOV (U_T) - Caratteristica	1205 V / 5 sec. – tenuta
Tensione TOV (U_T) - Caratteristica	1580 V / 120 min. – sicurezza
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde/ rosso
Numero delle porte	1
Sezione del collegamento (min)	1,5 mm²rigido / flessibile
Sezione del collegamento (max)	35 mm²semirigido / 25 mm²flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	temoplastica, colore rosso, UL 94 V-0
Luogo di installazione	all'interno
Grado di protezione	IP 20

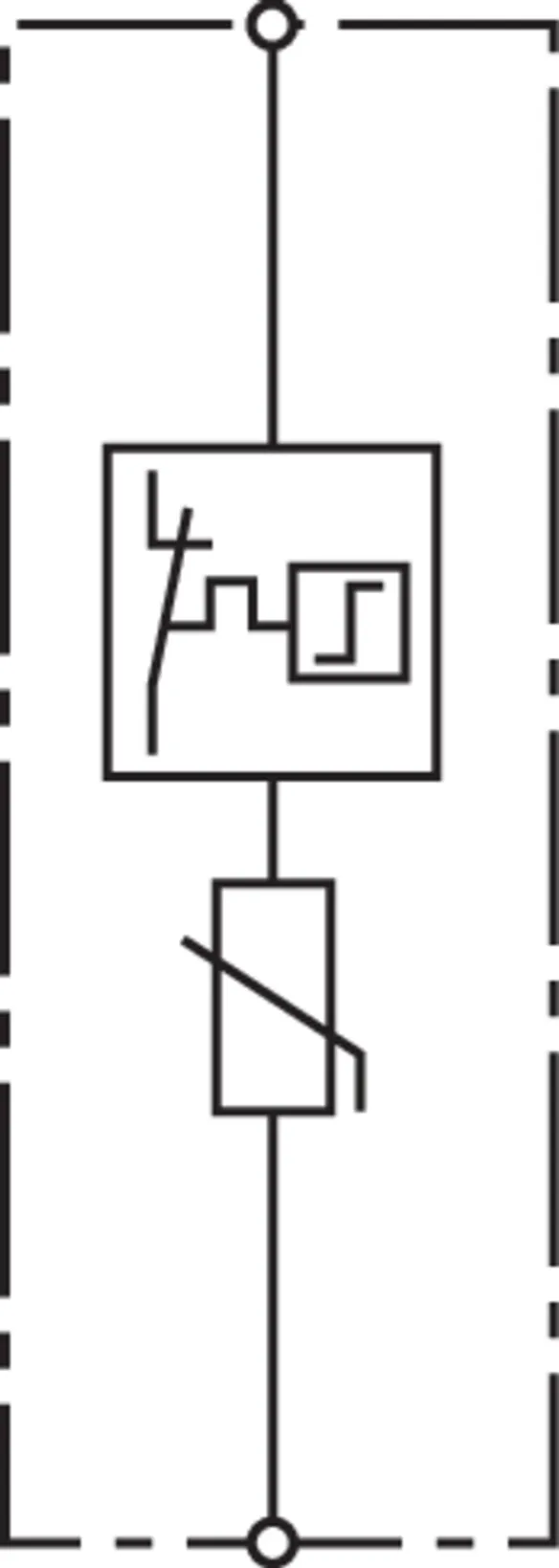

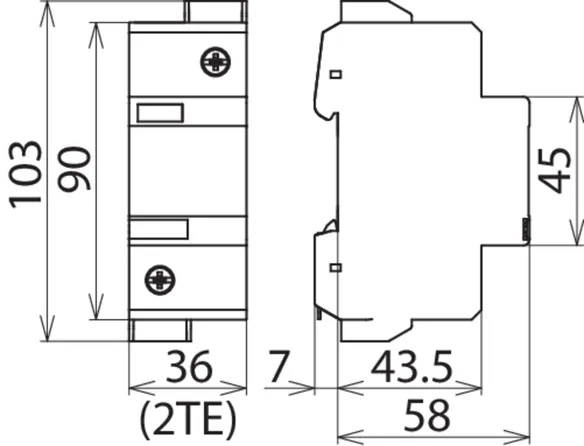

Dimensioni	2 unità, DIN 43880
Omologazioni	UL

Artikel 950102 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 950102 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 950112 DG 1000 FM

GTIN 4013364105638, Zolltarifnr. (EU): 85363030, Bruttogewicht: 217.00 g, VPE: 1.00 pz.

Vorgänger

Abbildungen

Weitere Information

CAD-Daten

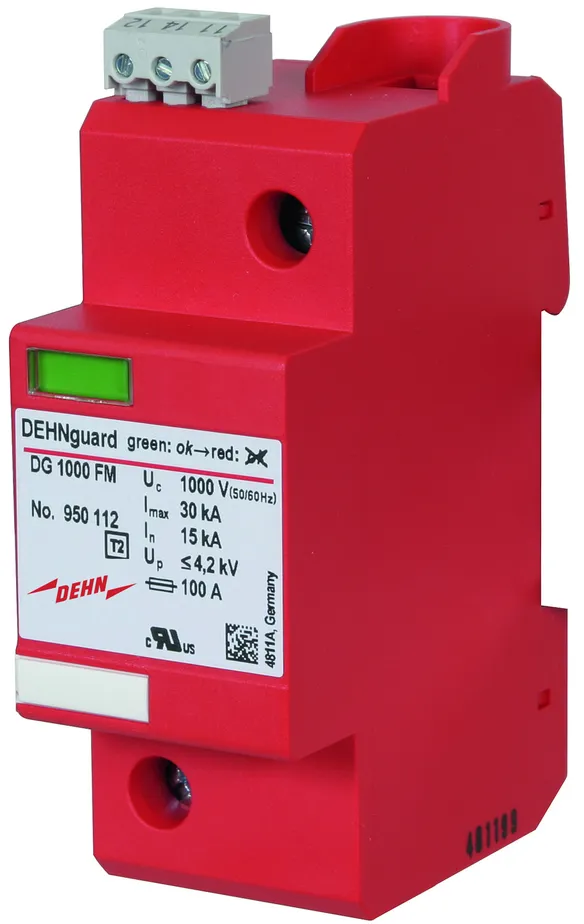

Limitatore di sovratensione compatto DEHNguard 1000 FM
Limitatore di sovratensione unipolare, larghezza 2 unità
Indicazione di guasto
Con contatto di telesegnalamento
SPD Tipo 2 secondo CEI EN 61643-11
Massima tensione continuativa: 1000 V AC/DC
Grado di protezione: <= 4,2 kV
Corrente impulsiva nominale di scarica: 15 kA
Corrente impulsiva max. di scarica: 30 kA
Tenuta al corto circuito: 25 kAeff
Coordinamento energetico secondo CEI EN 62305-4
SPD della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DG 1000 FM
Art.: 950112
o similare.

Zertifikate

Technische Daten

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Class II
Tensione massima continuativa AC (U_C )	1000 V (50 / 60 Hz)
Corrente impulsiva max di scarica (8/20 µs) (I_max )	30 kA
Livello di protezione (U_p )	≤ 4,2 kV
Protezione max di sovracorrente	100 A aM
Protezione max di sovracorrente con U ≤ 690 V AC	125 A gG
Omologazioni	UL
Contatto FM/ tipo di contatto	scambio pulito

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Class II
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione nominaleAC (U_N )	830 V (50 / 60 Hz)
Tensione massima continuativa AC (U_C )	1000 V (50 / 60 Hz)
Tensione massima continuativa DC (U_C )	1000 V
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	15 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	30 kA
Livello di protezione (U_p )	≤ 4,2 kV
Livello di protezione con 5 kA (U_P )	≤ 3,5 kV
Tempo d'intervento (t_A )	≤ 25 ns
Protezione max di sovracorrente	100 A aM
Protezione max di sovracorrente con U ≤ 690 V AC	125 A gG
Tenuta al corto circuito con protezione max. (I_SCCR )	25 kA_eff
Tensione TOV (U_T) - Caratteristica	1205 V / 5 sec. – tenuta
Tensione TOV (U_T) - Caratteristica	1580 V / 120 min. – sicurezza
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde/ rosso
Numero delle porte	1
Sezione del collegamento (min)	1,5 mm²irigido / flessibile
Sezione del collegamento (max)	35 mm²semirigido / 25 mm²flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di installazione	all'interno
Grado di protezione	IP 20

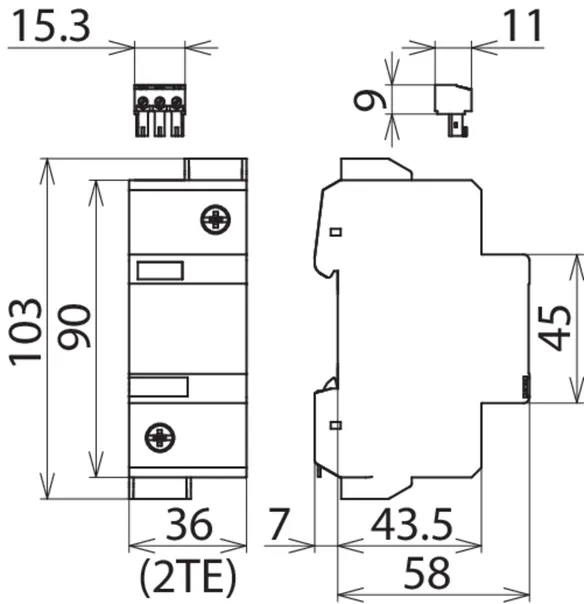

Dimensioni	2 unità, DIN 43880
Omologazioni	UL

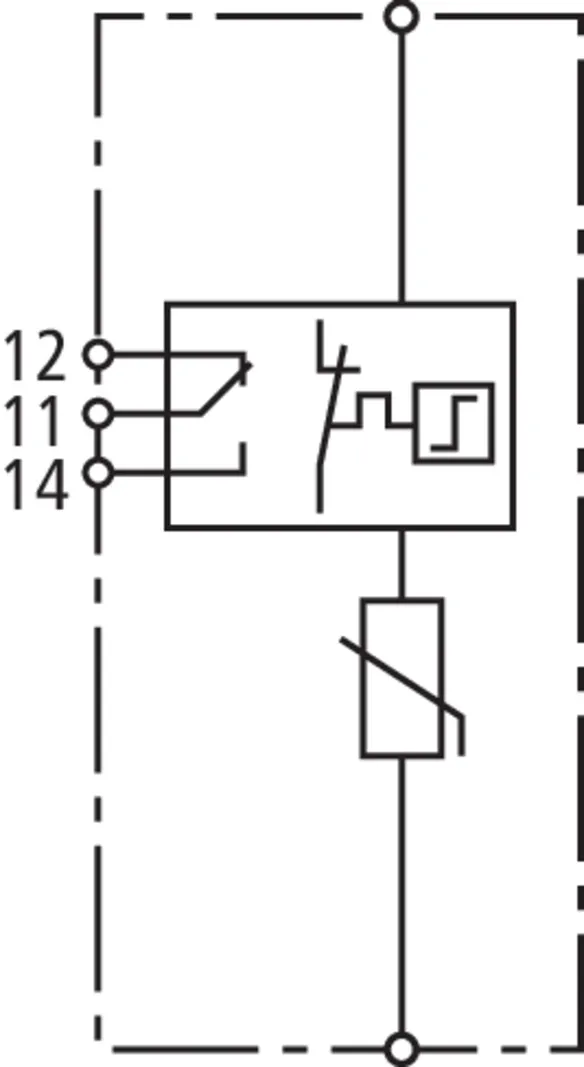

Contatto FM/ tipo di contatto	scambio pulito
Portata AC	250 V / 0,5 A
Portata DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento per morsetti FM	max. 1,5 mm²rigido / semirigido
