DEHNgap C S

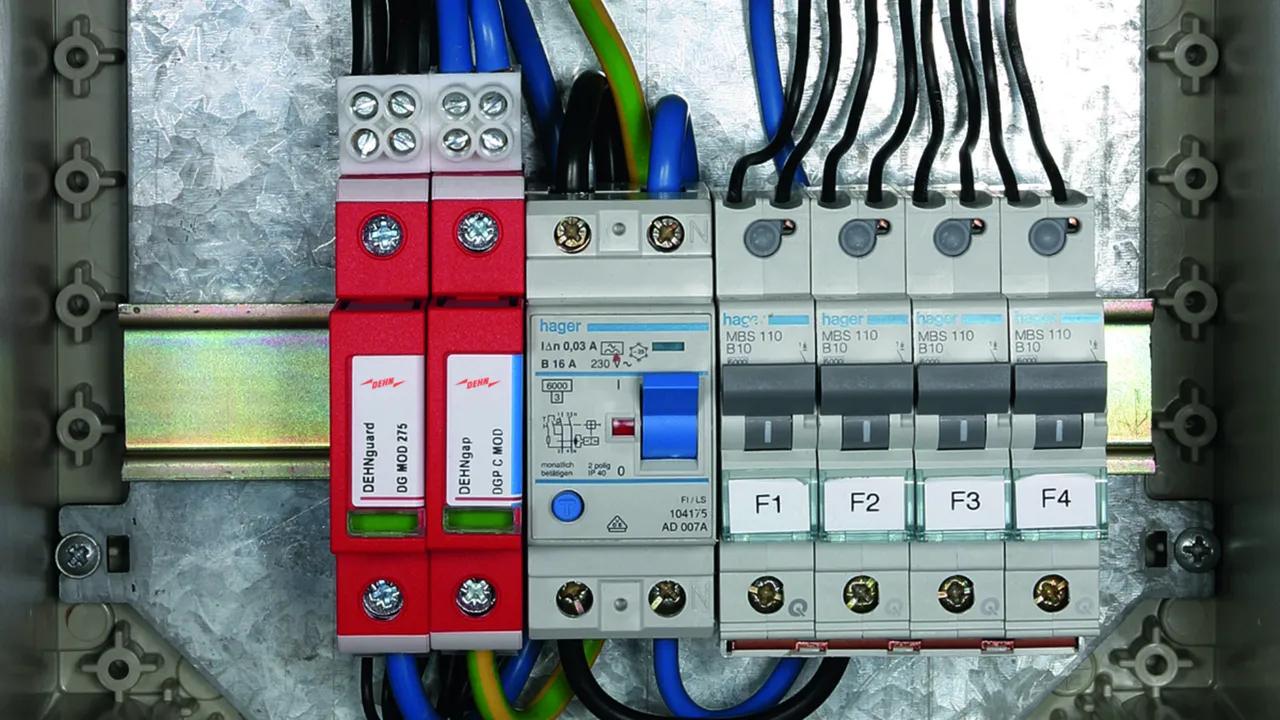

Specialmente per l’impiego nella rete TT nel circuito 3+1 e 1+1 secondo CEI CLC/TS 61643-12 (IEC 60364-5-534) e la variante V2 della CEI 64-8, tra neutro N e conduttore di protezione PE
Elevata capacità di scarica
Apparecchio componibile, composto da elemento base e modulo di protezione a spinterometro innestabile
Coordinamento energetico nella famiglia di prodotto Red/Line
Indicazione di funzionamento / guasto tramite marcatura verde / rossa nella finestrella
Con contatto di telesegnalamento per dispositivo di controllo
Sostituzione semplice, senza attrezzi, del modulo di protezione tramite sistema di blocco e tasto di sblocco modulo
Provato contro vibrazioni e shock meccanico secondo EN 60068-2

DEHNgap C S (FM)

Scaricatore di sovratensione N-PE; nell'esecuzione FM con contatto di scambio pulito per il telesegnalamento.

2 Produkte

Art.-Nr. 952030 DGP C S

GTIN 4013364108530, Zolltarifnr. (EU): 85363030, Bruttogewicht: 121.00 g, VPE: 1.00 pz.

Vorgänger

Abbildungen

Weitere Information

CAD-Daten

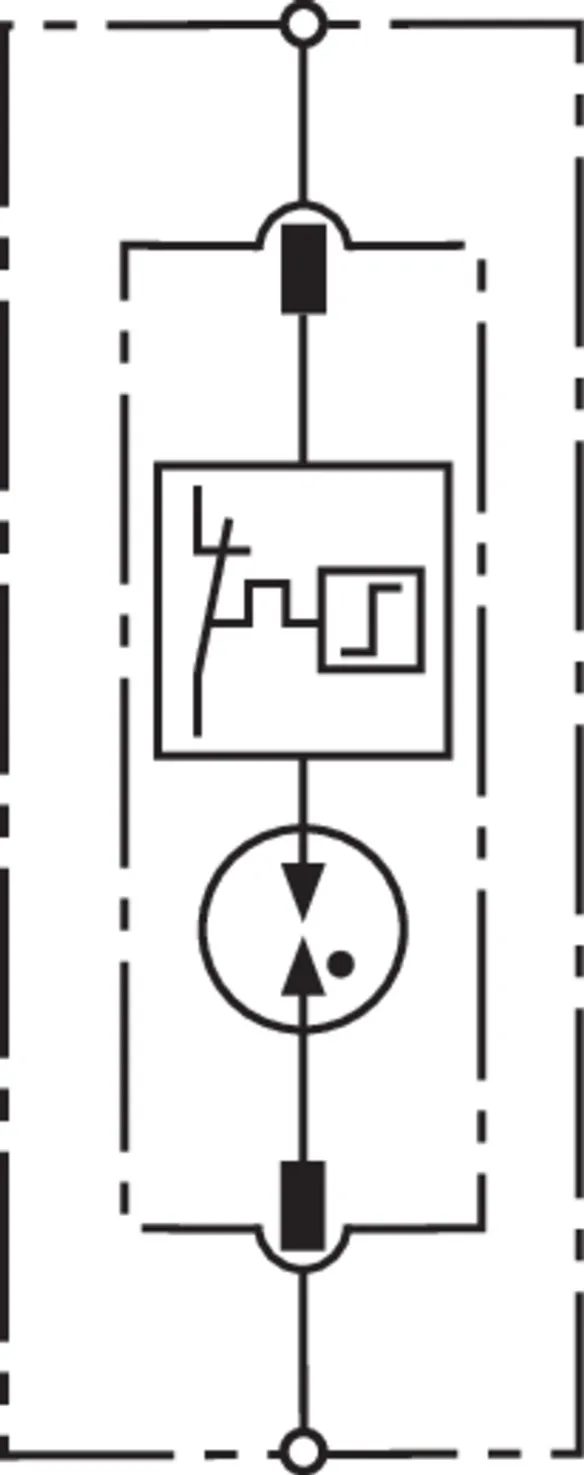

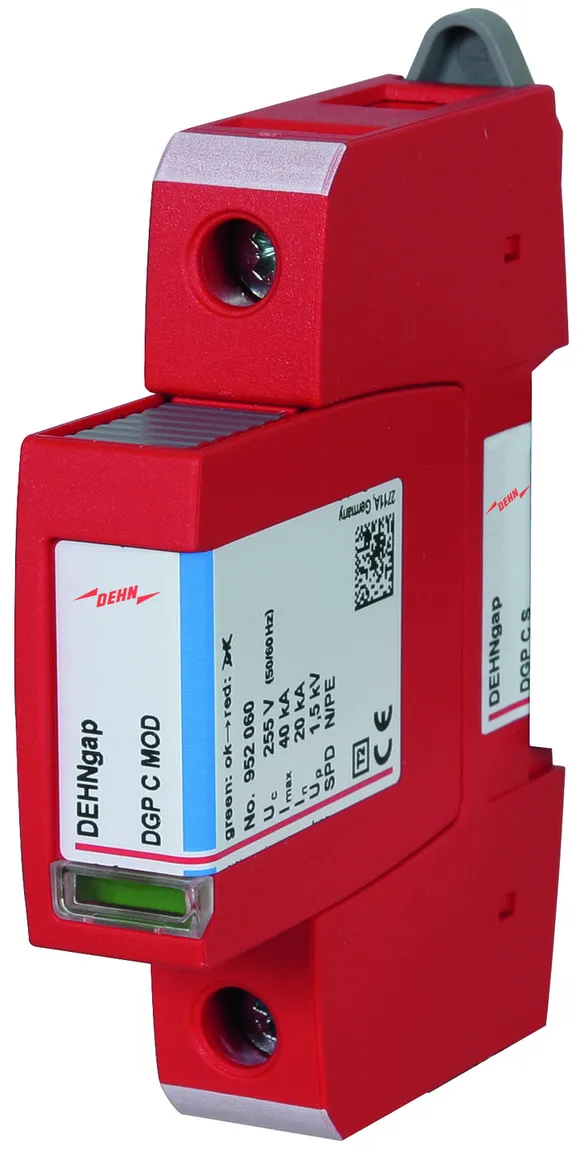

Limitatore di sovratensione N-PE DEHNgap C S
Limitatore di sovratensione N-PE, dimensioni 1 unità
Indicazione di guasto

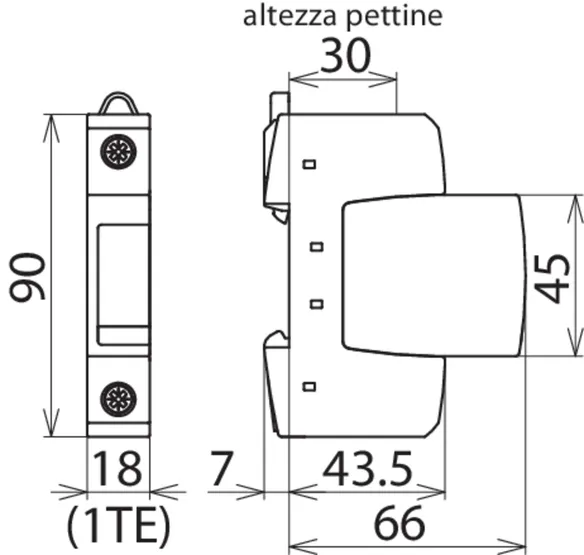

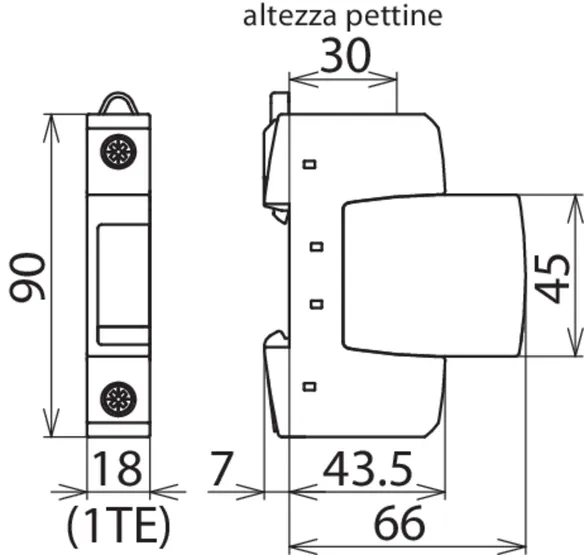

Dimensioni: 1 unità
SPD Tipo 2 secondo CEI EN 61643-11
Elemento base e modulo di protezione a spinterometro innestabile
Corrente impulsiva nominale di scarica (8/20 µs): 20 kA
Corrente impulsiva di fulmine (10/350 µs): 12 kA
Grado di protezione: <= 1,5 kV
Capacità di estinzione di corrente susseguente: 100 Aeff con 255 V AC
Coordinamento energetico secondo CEI EN 62305-4
SPD della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DGP C S
Art.: 952030
o similare.

Zertifikate

Technische Daten

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Class II
Tensione massima continuativa AC (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione (U_P )	≤ 1,5 kV
Omologazioni	KEMA, VDE, UL

Intervento dello scaricatore a 16,7 Hz - sistema di alimentazione ferroviario
– Tensione di prova AC (U_C )	255 V
– Frequenza nominale AC (f_N )	16,7 Hz

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Class II
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione massima continuativa AC (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Capacità di estinzione corrente susseguente AC (I_fi )	100 A_eff
Corrente impulsiva di fulmine (10/350 µs) (I_imp )	12 kA
Livello di protezione (U_P )	≤ 1,5 kV
Tempo d'intervento (t_A )	≤ 100 ns
Tensione TOV (U_T) - Caratteristica	1200 V / 200 ms – tenuta
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione del collegamento (min)	1,5 mm² rigido / flessibile
Sezione del collegamento (max)	35 mm² semirigido / 25 mm²flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	1 unità, DIN 43880
Omologazioni	KEMA, VDE, UL

Artikel 952030 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 952030 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 952035 DGP C S FM

GTIN 4013364108547, Zolltarifnr. (EU): 85363030, Bruttogewicht: 125.00 g, VPE: 1.00 pz.

Vorgänger

Abbildungen

Weitere Information

CAD-Daten

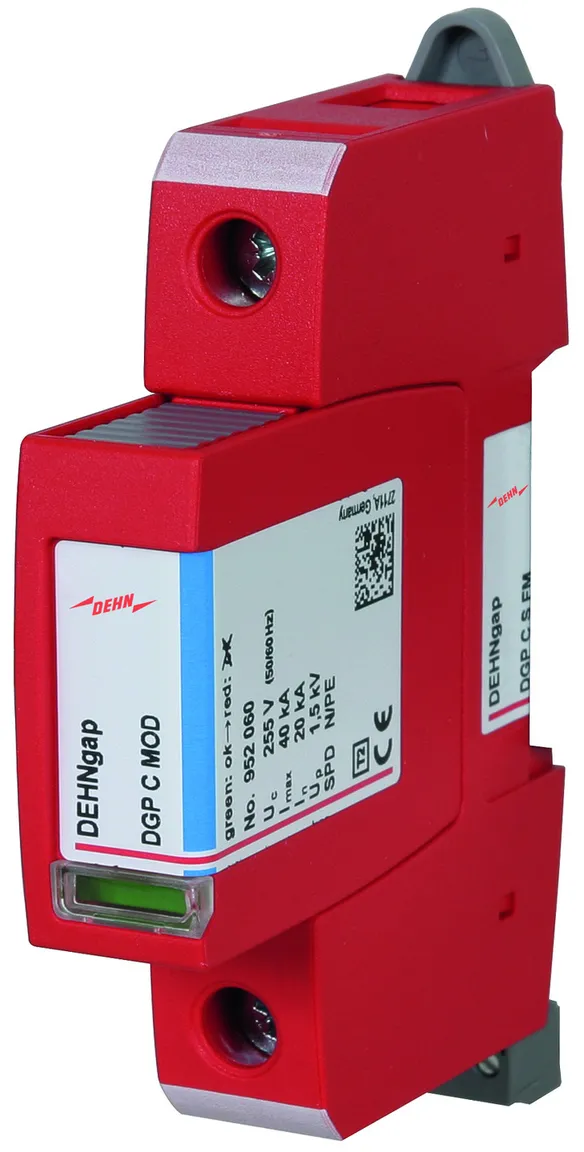

Limitatore di sovratensione NPE DEHNgap C S FM
Scaricatore di sovratensione N-PE
Con contatto di scambio pulito per il telesegnalamento

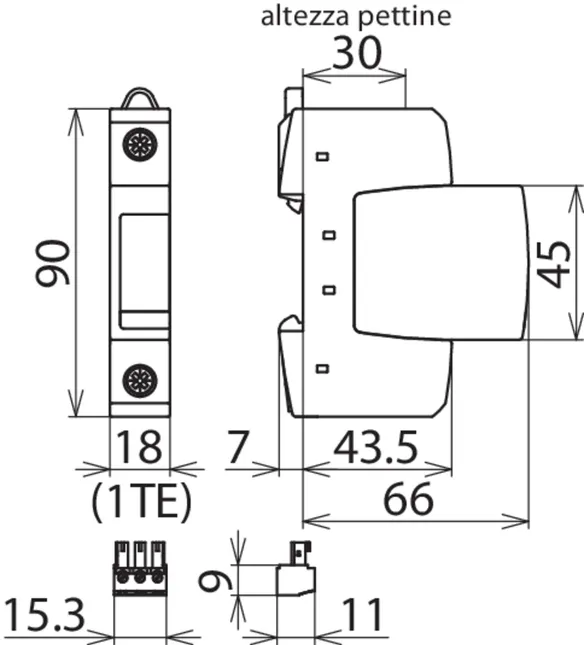

Dimensioni: 1 unità
SPD Tipo 2 secondo CEI EN 61643-11

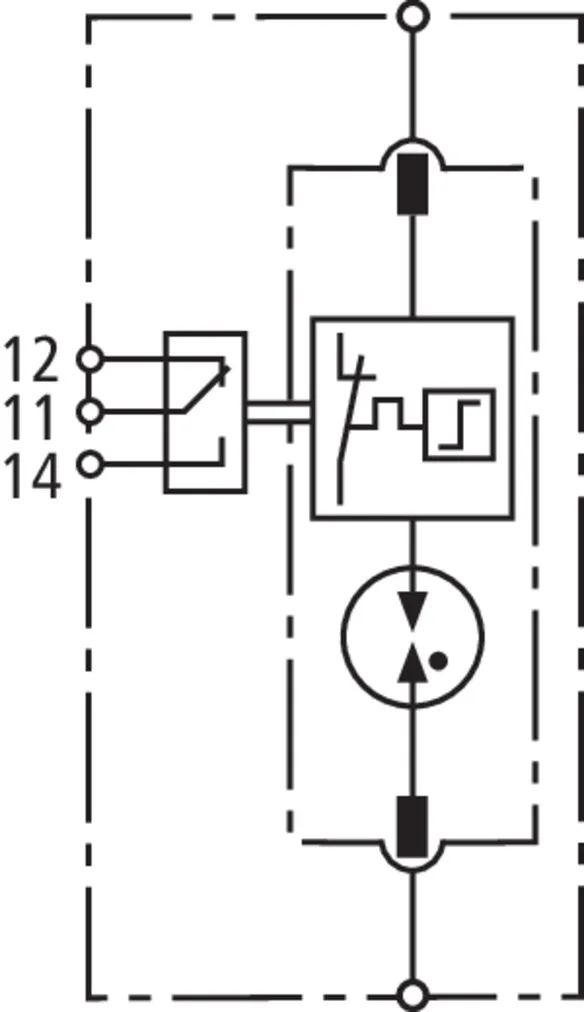

Limitatore di sovratensione N-PE DEHNgap C S FM
Limitatore di sovratensione N-PE
con contatto di telesegnalamento, dimensioni 1 unità
Indicazione di guasto
SPD Tipo 2 secondo CEI EN 61643-11
Elemento base e modulo di protezione a spinterometro innestabile
Corrente impulsiva nominale di scarica (8/20 µs): 20 kA
Corrente impulsiva di fulmine (10/350 µs): 12 kA
Grado di protezione: <= 1,5 kV
Capacità di estinzione di corrente susseguente: 100 Aeff con 255 V AC
Coordinamento energetico secondo CEI EN 62305-4
SPD della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DGP C S FM
Art.: 952035
o similare.

Zertifikate

Technische Daten

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Class II
Tensione massima continuativa AC (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Livello di protezione (U_P )	≤ 1,5 kV
Omologazioni	KEMA, VDE, UL
Contatto FM / forma contatto	scambio pulito

Intervento dello scaricatore a 16,7 Hz - sistema di alimentazione ferroviario
– Tensione di prova AC (U_C )	255 V
– Frequenza nominale AC (f_N )	16,7 Hz

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 2 / Class II
Coordinamento energetico verso l'apparecchio terminale (≤ 10 m)	Tipo 2 + Tipo 3
Tensione massima continuativa AC (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva nominale di scarica (8/20 µs) (I_n )	20 kA
Corrente impulsiva max di scarica (8/20 µs) (I_max )	40 kA
Capacità di estinzione corrente susseguente AC (I_fi )	100 A_eff
Corrente impulsiva di fulmine (10/350 µs) (I_imp )	12 kA
Livello di protezione (U_P )	≤ 1,5 kV
Tempo d'intervento (t_A )	≤ 100 ns
Tensione TOV (U_T) - Caratteristica	1200 V / 200 ms – tenuta
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione del collegamento (min)	1,5 mm²ein- / feindrähtig
Sezione del collegamento (max)	35 mm²mehrdrähtig / 25 mm²feindrähtig
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	1 unità, DIN 43880
Omologazioni	KEMA, VDE, UL
Contatto FM / forma contatto	scambio pulito
Portata AC	250 V / 0,5 A
Portata DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento morsetti FM	max. 1,5 mm²rigido / flessibile
