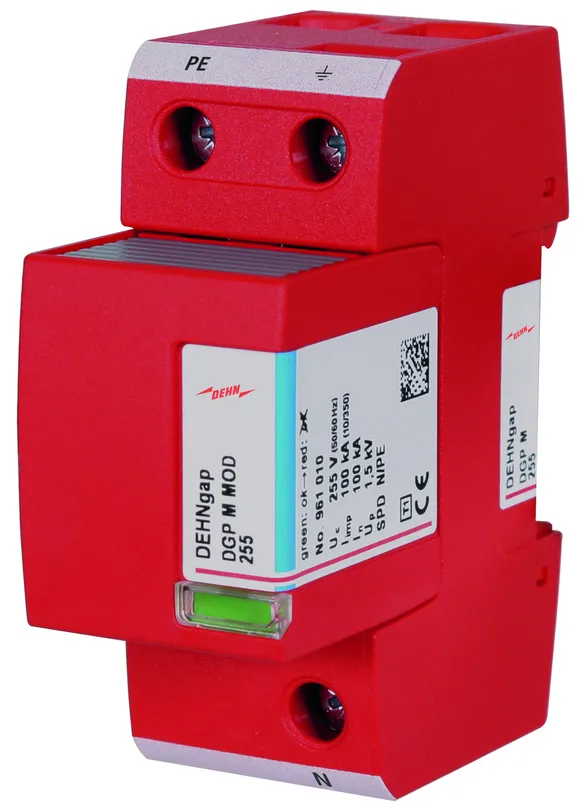

Art.-Nr. 961101 DGP M 255

GTIN 4013364118676, Zolltarifnr. (EU): 85363030, Bruttogewicht: 331.00 g, VPE: 1.00 pz.

Vorgänger

Abbildungen

Weitere Information

CAD-Daten

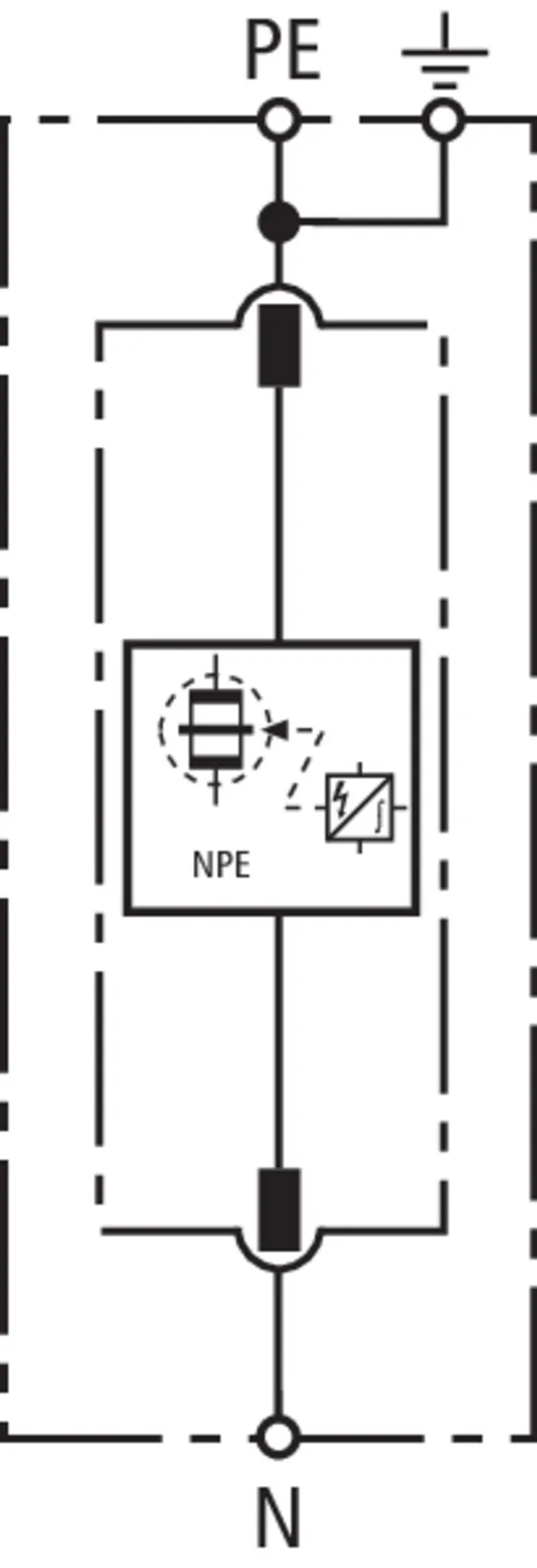

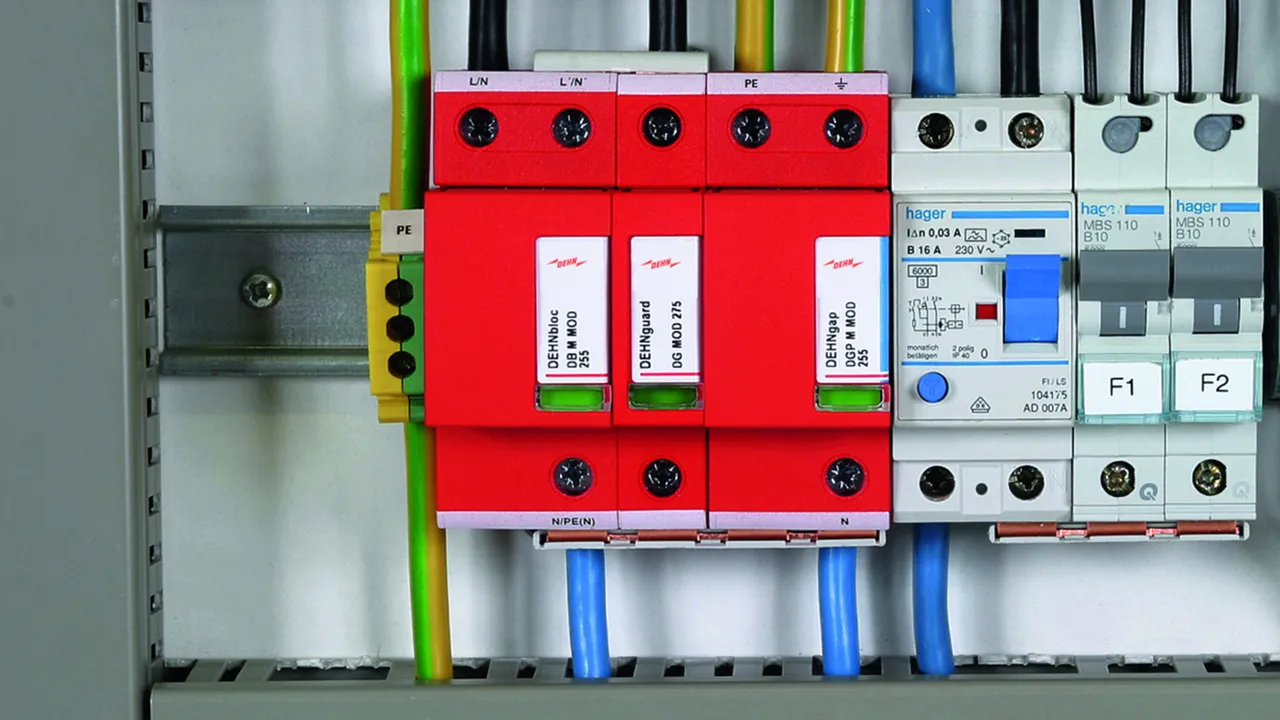

Scaricatore coordinato per corrente di fulmine NPE DEHNgap M 255

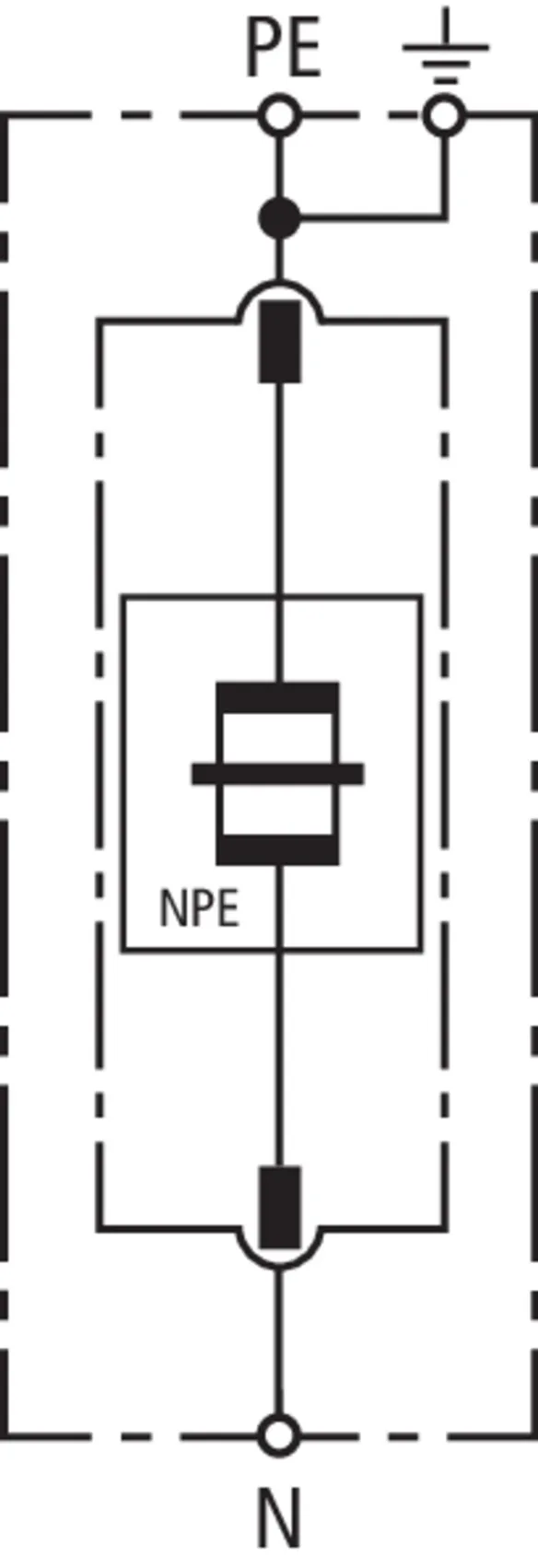

Scaricatore coordinato per corrente di fulmine N-PE, unipolare
Con contatto di scambio pulito per il telesegnalamento

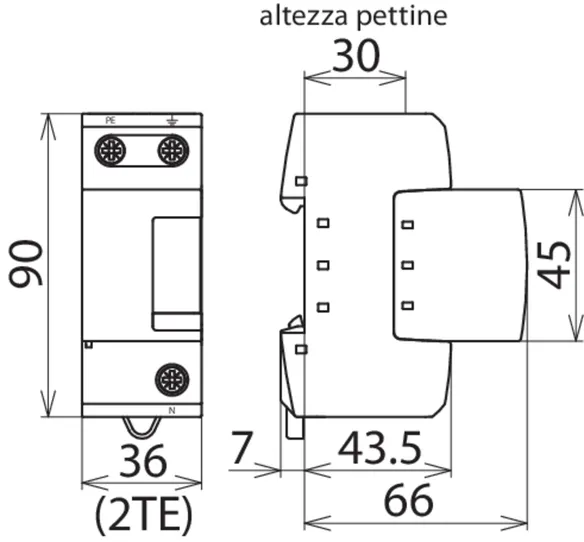

Dimensioni: 2 unità
SPD Tipo 1 secondo EN 61643-11/ ... CEI EN 61643-11
Tecnologia spinterometrica autoestinguente
Indicazione di guasto
Corrente impulsiva di fulmine (10/350 µs): 100 kA
Livello di protezione: ≤ 1,5 kV
Estinzione di correnti susseguenti di rete: 100 kAeff a 255 V AC
Tensione TOV - Caratteristica: 1200 V / 200 ms
Coordinamento energetico secondo CEI EN 62305-4
Direttamente sullo scaricatore di sovratensione N-PE DEHNgap C S della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DGP M 255
Art.: 961101
o similare.

Zertifikate

Wellenbrecher-Funktion

Während des Ableitvorgangs fließt bei funkenstreckenbasierten Typ 1-Ableitern der gesamte Strom über den Typ-1 Ableiter. Wie bei einem Wellenbrecher wird die ankommende Energie stark heruntergebrochen, was die nachgeschalteten SPDs deutlich entlastet. Alle Typ 1-Ableiter der Red/Line-Produktfamilie weisen die Wellenbrecherfunktion WBF auf.

Technische Daten

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 1 / Classe I
Tensione massima continuativa AC (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) (I_imp )	100 kA
Livello di protezione (U_P )	≤ 1,5 kV
Omologazioni	VDE, KEMA, UL

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 1 / Classe I
Tensione massima continuativa AC (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) (I_imp )	100 kA
Energia specifica (W/R)	2,50 MJ/Ohm
Livello di protezione (U_P )	≤ 1,5 kV
Capacità di estinzione corrente susseguente AC (I_fi )	100 A_eff
Tempo d'intervento (t_A )	≤ 100 ns
Tensione TOV (U_T) - Caratteristica	1200 V / 200 ms – tenuta
Temperatura d'esercizio (collegamento in derivazione) (T_UP )	-40 °C ... +80 °C
Temperatura d'esercizio (collegamento passante) (T_US )	-40 °C ... +60 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione di collegamento (N, PE, 9) (min.)	10 mm²rigido / flessibile
Sezione di collegamento (N, PE) (max.)	50 mm² semirigido / 35 mm²flessibile
Sezione di collegamento (9) (max.)	35 mm²semirigido / 25 mm²flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20

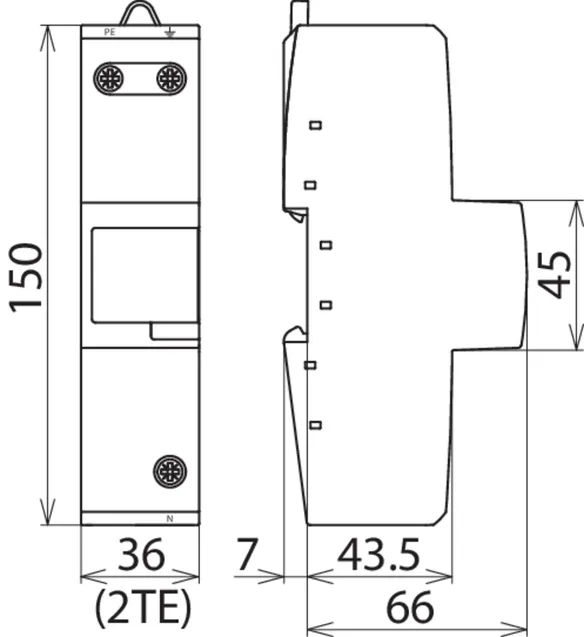

Dimensioni	2 unità, DIN 43880
Omologazioni	VDE, KEMA, UL

Artikel 961101 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 961101 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

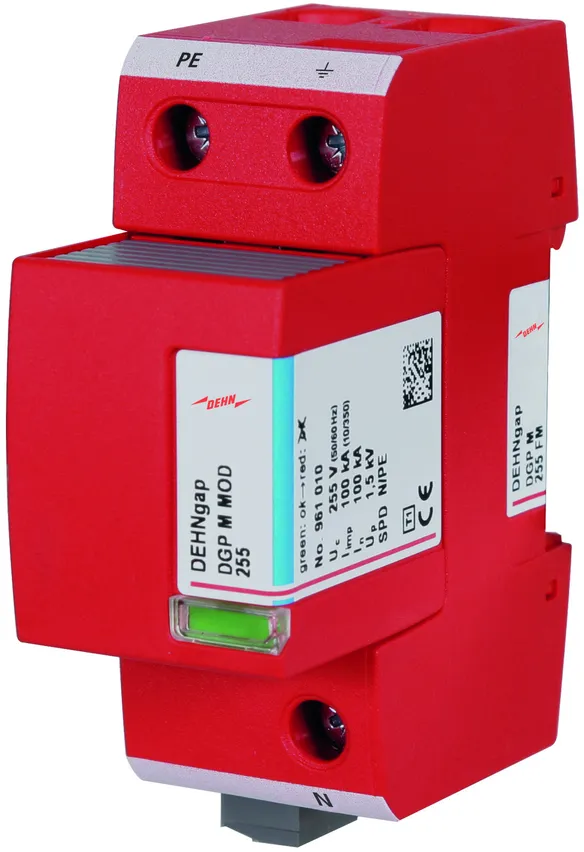

Art.-Nr. 961105 DGP M 255 FM

GTIN 4013364118683, Zolltarifnr. (EU): 85363030, Bruttogewicht: 336.00 g, VPE: 1.00 pz.

Vorgänger

Abbildungen

Weitere Information

CAD-Daten

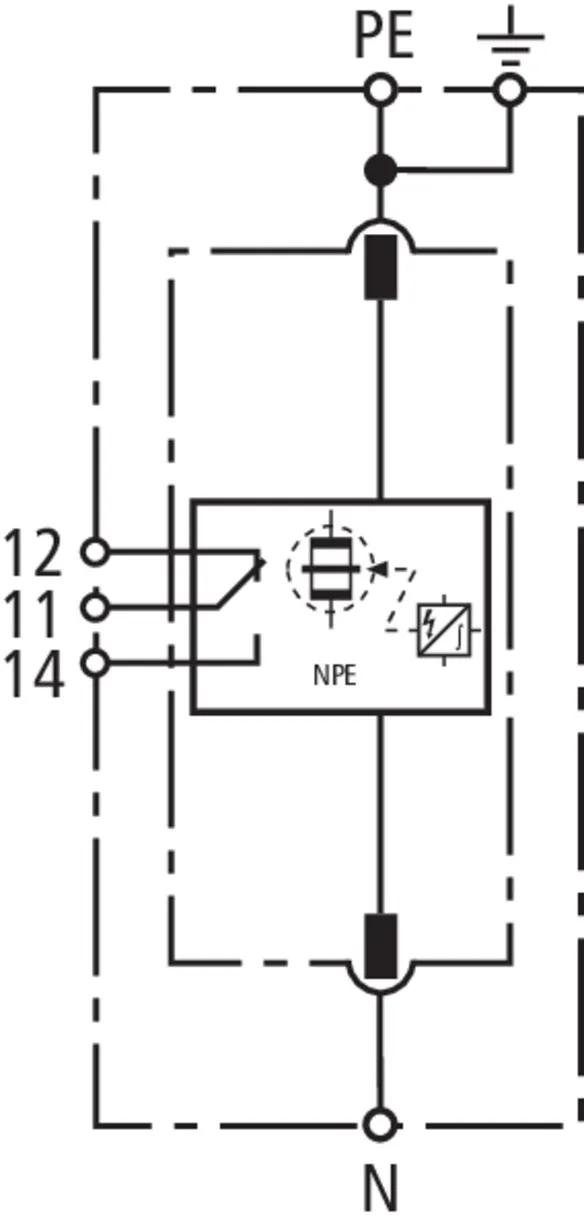

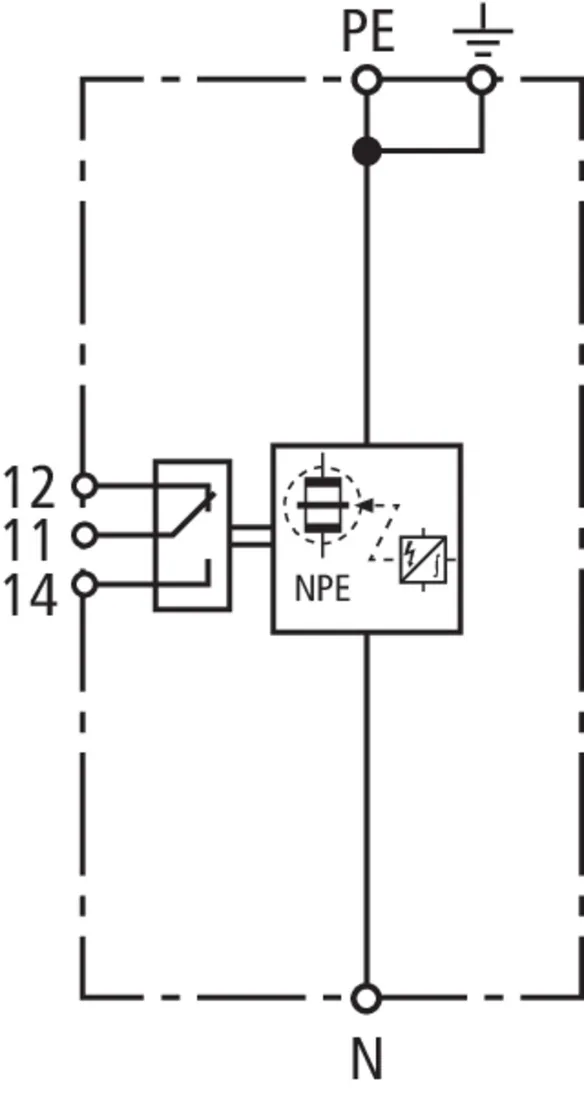

Scaricatore coordinato per corrente di fulmine N-PE DEHNgap M 255 FM
Scaricatore coordinato per corrente di fulmine N-PE, unipolare, modulare, innestabile

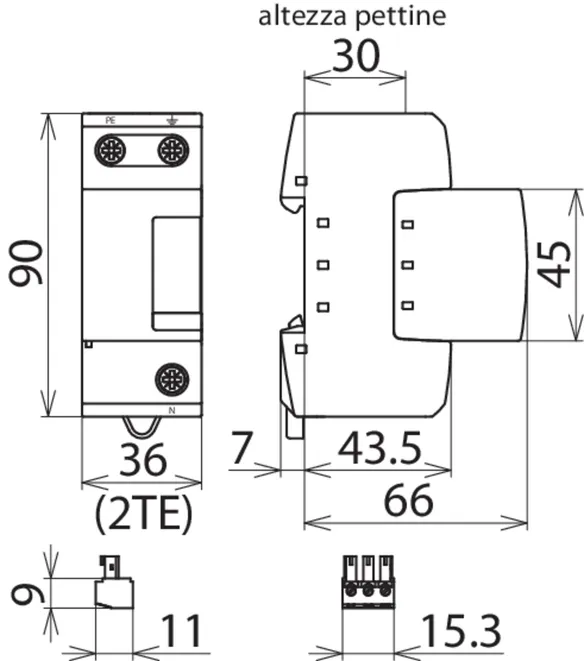

Scaricatore, dimensioni: 2 unità
con contatto di telesegnalamento
SPD Tipo 1 secondo EN 61643-11
Tecnologia spinterometrica autoestinguente
Indicazione di guasto
Marcatura nella finestrella
Corrente impulsiva di fulmine (10/350 µs): 100 kA
Livello di protezione: <= 1,5 kV
Estinzione di correnti susseguenti di rete: 100 kAeff a 255 V AC
Tenuta tensione TOV: 1200 V / 200 ms
Coordinamento energetico secondo CEI EN 62305-4
Direttamente sullo scaricatore di sovratensione N-PE DEHNgap C S della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DGP M 255 FM
Art.: 961105
o similare.

Zertifikate

Wellenbrecher-Funktion

Während des Ableitvorgangs fließt bei funkenstreckenbasierten Typ 1-Ableitern der gesamte Strom über den Typ-1 Ableiter. Wie bei einem Wellenbrecher wird die ankommende Energie stark heruntergebrochen, was die nachgeschalteten SPDs deutlich entlastet. Alle Typ 1-Ableiter der Red/Line-Produktfamilie weisen die Wellenbrecherfunktion WBF auf.

Technische Daten

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 1 / Classe I
Tensione massima continuativa AC (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) (I_imp )	100 kA
Livello di protezione (U_P )	≤ 1,5 kV
Omologazioni	VDE, KEMA, UL
Contatto FM / forma contatto	scambio pulito

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 1 / Classe I
Tensione massima continuativa AC (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) (I_imp )	100 kA
Energia specifica (W/R)	2,50 MJ/Ohm
Livello di protezione (U_P )	≤ 1,5 kV
Capacità di estinzione corrente susseguente AC (I_fi )	100 A_eff
Tempo d'intervento (t_A )	≤ 100 ns
Tensione TOV (U_T) - Caratteristica	1200 V / 200 ms. – tenuta
Temperatura d'esercizio (collegamento in derivazione) (T_UP )	-40 °C ... +80 °C
Temperatura d'esercizio (collegamento passante) (T_US )	-40 °C ... +60 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione di collegamento (N, PE, 9) (min.)	10 mm²rigido / flessibile
Sezione di collegamento (N, PE) (max.)	50 mm²semirigido / 35 mm²flessibile
Sezione di collegamento (9) (max.)	35 mm²semirigido / 25 mm²flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	2 unità, DIN 43880
Omologazioni	VDE, KEMA, UL
Contatto FM / forma contatto	scambio pulito
Portata AC	250 V / 0,5 A
Portata DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento morsetti FM	max. 1,5 mm²rigido / flessibile

Artikel 961105 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 961105 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

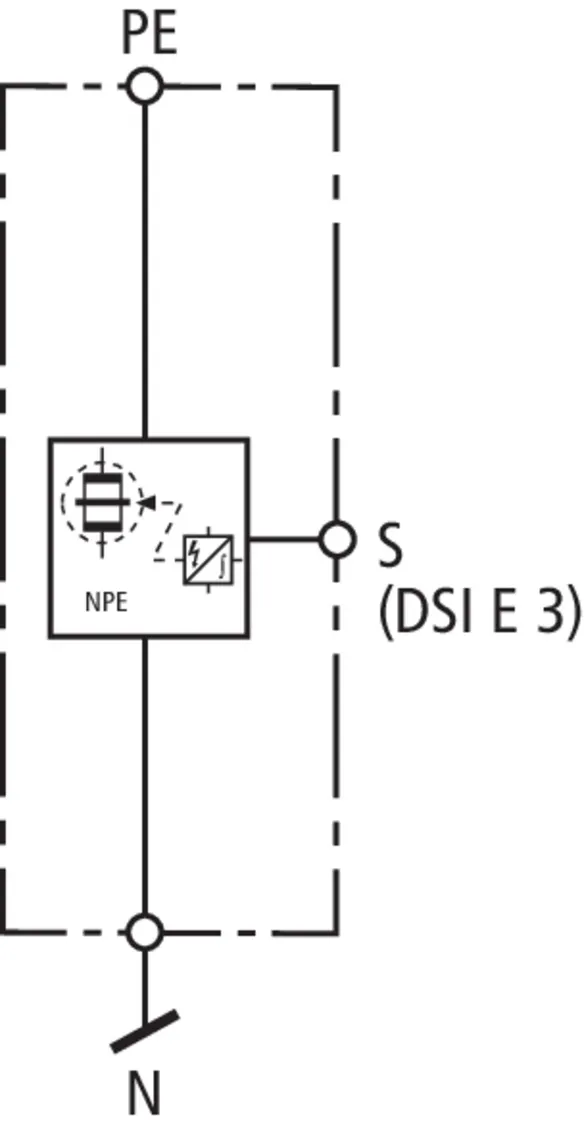

Art.-Nr. 900050 DGPM 1 255 S

GTIN 4013364107496, Zolltarifnr. (EU): 85363030, Bruttogewicht: 539.00 g, VPE: 1.00 pz.

Abbildungen

Weitere Information

CAD-Daten

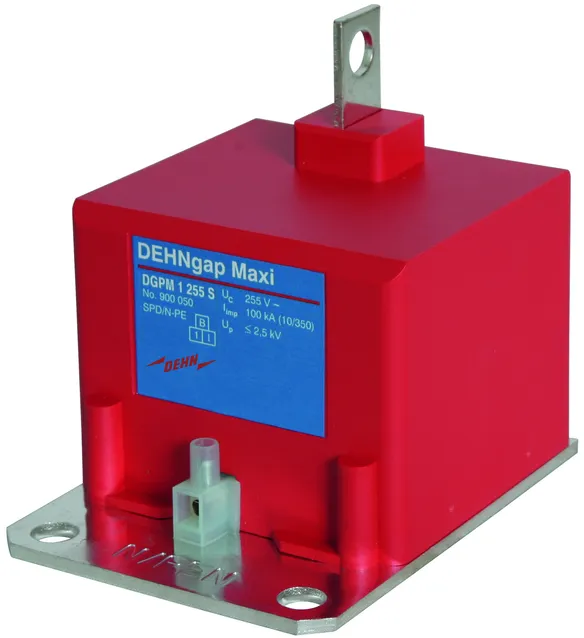

Scaricatore coordinato per corrente di fulmine N-PE DEHNgap Maxi 1 255 S
Scaricatore coordinato per corrente di fulmine N-PE, unipolare

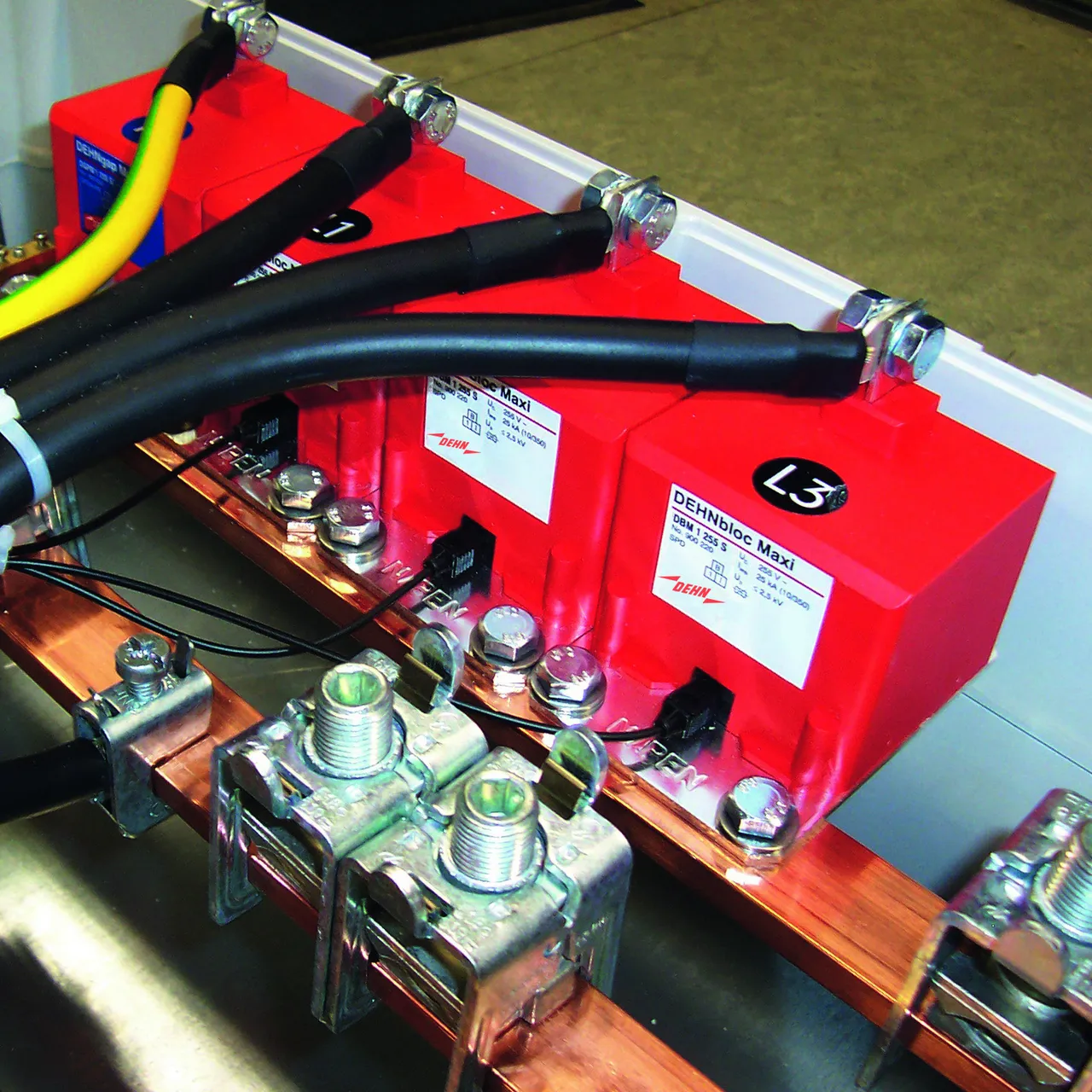

Per sistemi di barre collettrici industriali
SPD Tipo 1 secondo EN 61643-11
Tecnologia spinterometrica autoestinguente
Tensione massima continuativa: 225 V AC
Grado di protezione: <= 2,5 kV (contiene 80 cm di cavo per la connessione)
Corrente impulsiva di fulmine (10/350 µs): 100 kA
Estinzione di correnti susseguenti di rete: 100 kAeff
Tenuta TOV: 1200 V / 200 ms
Coordinamento energetico secondo CEI EN 62305-4
Scaricatore della famiglia di prodotti Red/Line
Montaggio su barra collettrice N min. 35 mm2

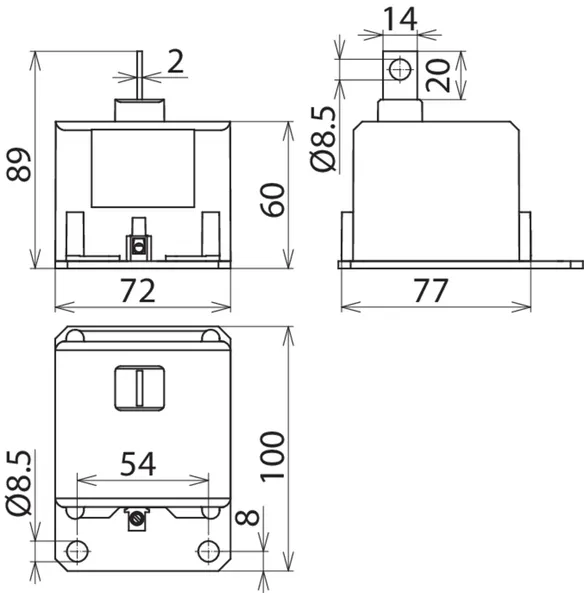

Dimensioni (la x lu x sp): (72 x 89 x 100) mm

Fabbricato: DEHN
Tipo: DGPM 1 255 S
Art.: 900050
o similare.

Zertifikate

Wellenbrecher-Funktion

Während des Ableitvorgangs fließt bei funkenstreckenbasierten Typ 1-Ableitern der gesamte Strom über den Typ-1 Ableiter. Wie bei einem Wellenbrecher wird die ankommende Energie stark heruntergebrochen, was die nachgeschalteten SPDs deutlich entlastet. Alle Typ 1-Ableiter der Red/Line-Produktfamilie weisen die Wellenbrecherfunktion WBF auf.

Technische Daten

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 1 / Classe I
Tensione massima continuativa AC (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) (I_imp )	100 kA
Livello di protezione (U_P )	≤ 2,5 kV (comprensivo di 80 cm di collegamento)
Controllo del funzionamento	tramite DEHNsignal DSI E 3

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 1 / Classe I
Tensione massima continuativa AC (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) (I_imp )	100 kA
Energia specifica (W/R)	2,50 MJ/Ohm
Livello di protezione (U_P )	≤ 2,5 kV (comprensivo di 80 cm di collegamento)
Capacità di estinzione corrente susseguente AC (I_fi )	100 A_eff
Tempo d'intervento (t_A )	≤ 100 ns
Tensione TOV (U_T) - Caratteristica	1200 V / 200 ms – tenuta
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Numero delle porte	1
Montaggio su	barra collettrice N min. 35 mm²
Collegamento	tramite capocorda min. 35 mm²/ max.50 mm²
Controllo del funzionamento	tramite DEHNsignal DSI E 3
Collegamento per DSI E 3 (S) min.	1 mm² rigido / flessibile
Collegamento per DSI E 3 (S) max.	2,5 mm² rigido / flessibile
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Dimensioni (la x h x sp)	72 x 89 x 100 mm

Artikel 900050 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 900050 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

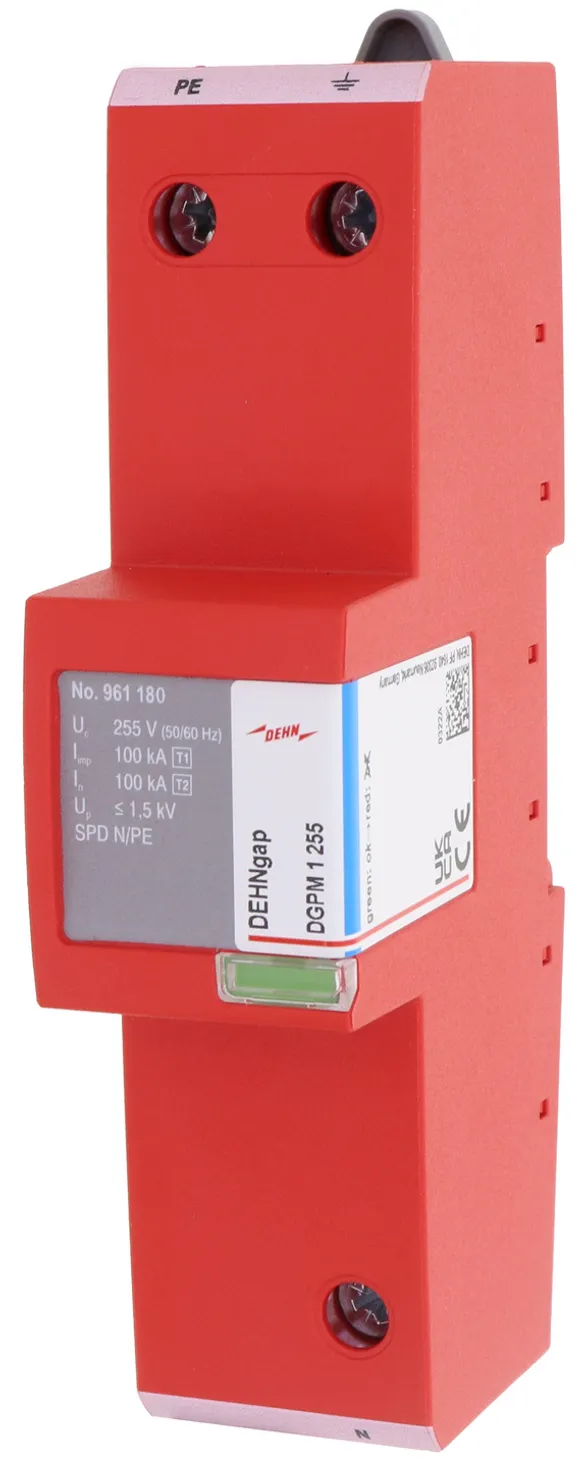

Art.-Nr. 961180 DGPM 1 255

GTIN 4013364157323, Zolltarifnr. (EU): 85363090, Bruttogewicht: 460.00 g, VPE: 1.00 pz.

Abbildungen

Weitere Information

CAD-Daten

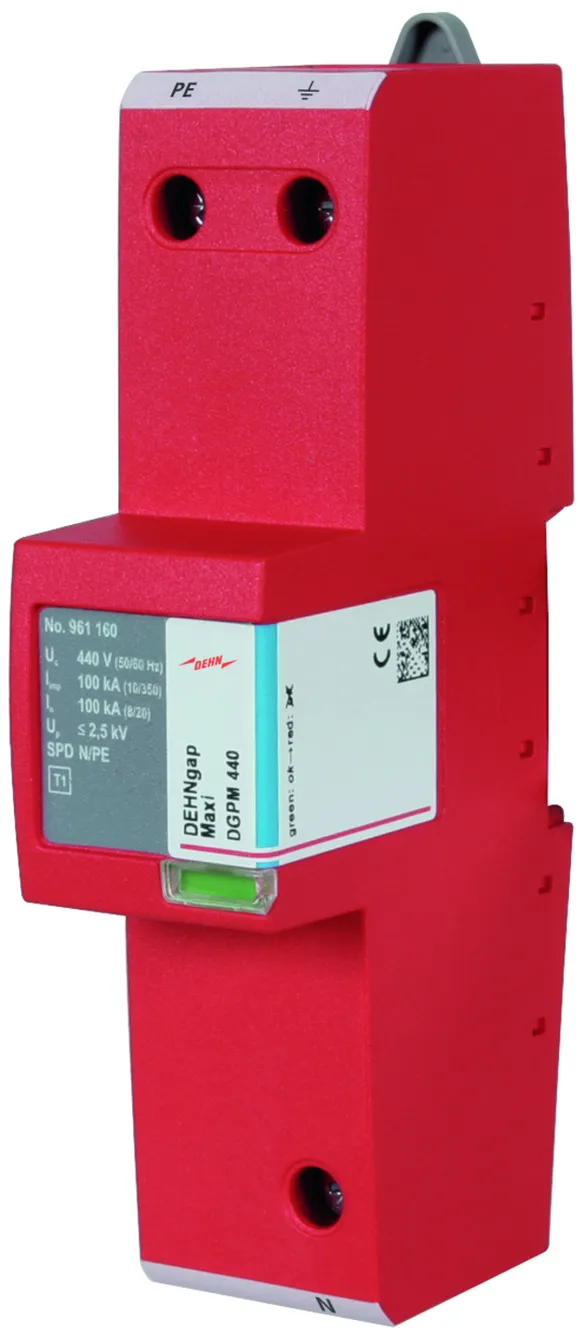

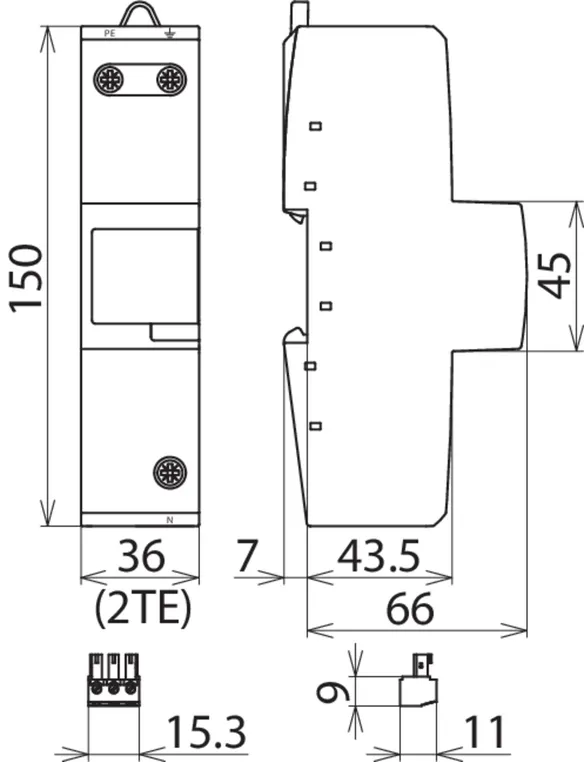

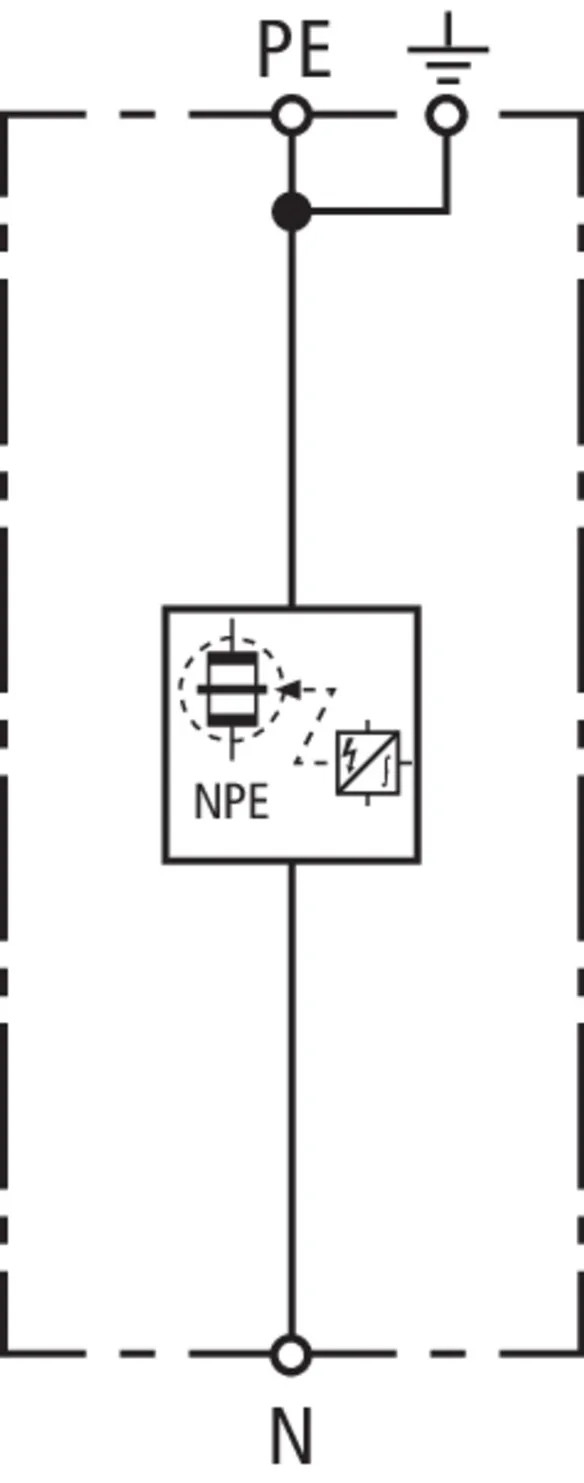

Scaricatore coordinato per corrente di fulmine N-PE DEHNgap Maxi 1 255
Scaricatore coordinato per corrente di fulmine N-PE, dimensioni 2 unità
SPD Tipo 1 secondo EN 61643-11
Tecnologia spinterometrica autoestinguente
Indicazione di guasto
Corrente impulsiva di fulmine (10/350 µs): 100 kA
Grado di protezione: <= 1,5 kV
Estinzione di correnti susseguenti di rete: 100 kAeff con 255 V AC
Tenuta TOV: 1200 V / 200 ms

Fabbricato: DEHN
Tipo: DGPM 1 255
Art.: 961180
o similare.

Zertifikate

Wellenbrecher-Funktion

Während des Ableitvorgangs fließt bei funkenstreckenbasierten Typ 1-Ableitern der gesamte Strom über den Typ-1 Ableiter. Wie bei einem Wellenbrecher wird die ankommende Energie stark heruntergebrochen, was die nachgeschalteten SPDs deutlich entlastet. Alle Typ 1-Ableiter der Red/Line-Produktfamilie weisen die Wellenbrecherfunktion WBF auf.

Technische Daten

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 / Classe I + Classe II
Tensione massima continuativa AC (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) (I_imp )	100 kA
Livello di protezione (U_P )	≤ 1,5 kV
Omologazioni	KEMA

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 / Classe I + Classe II
Tensione massima continuativa AC (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) (I_imp )	100 kA
Energia specifica (W/R)	2,50 MJ/Ohm
Livello di protezione (U_P )	≤ 1,5 kV
Capacità di estinzione corrente susseguente AC (I_fi )	100 A_eff
Tempo d'intervento (t_A )	≤ 100 ns
Tensione TOV (U_T) - Caratteristica	1200 V / 200 ms – tenuta
Temperatura d'esercizio (collegamento in derivazione) (T_UP )	-40 °C ... +80 °C
Temperatura d'esercizio (collegamento passante) (T_US )	-40 °C ... +60 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione di collegamento (N, PE, 9) (min.)	10 mm² rigido/ flessibile
Sezione di collegamento (N, PE) (max.)	50 mm² semirigido / 35 mm² flessibile
Sezione di collegamento (9) (max.)	35 mm² semirigido / 25 mm² flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	2 unità, DIN 43880
Omologazioni	KEMA

Artikel 961180 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 961180 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

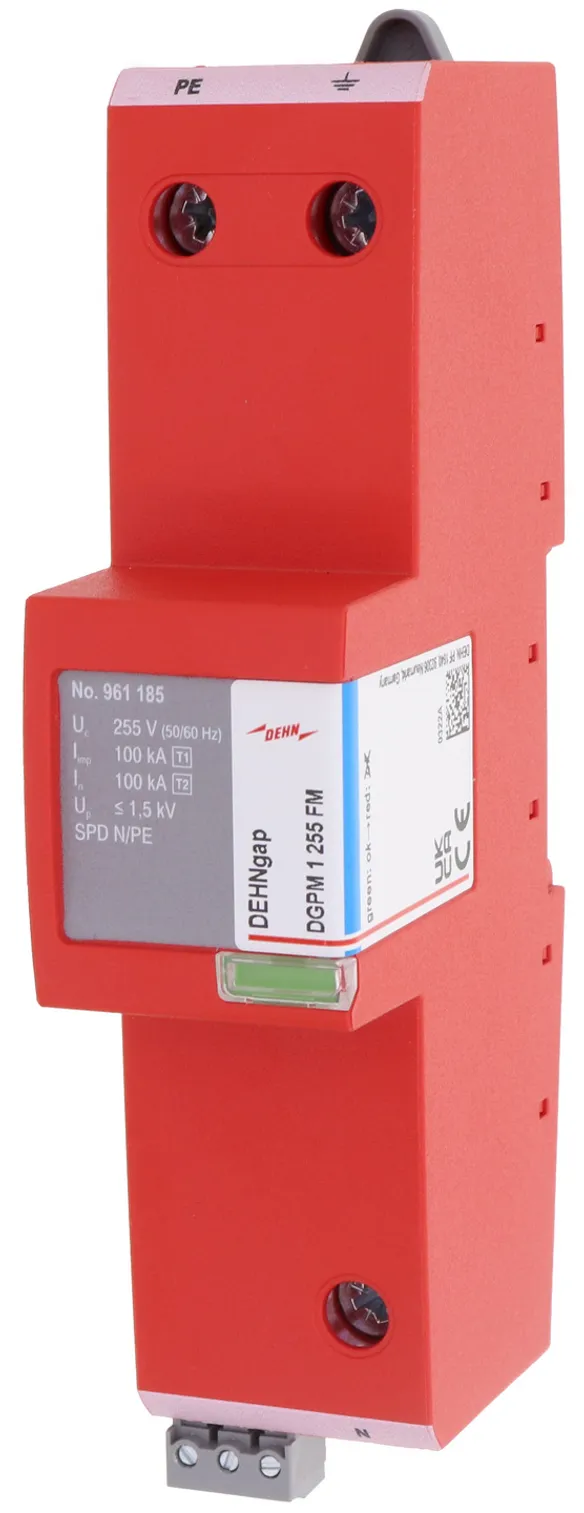

Art.-Nr. 961185 DGPM 1 255 FM

GTIN 4013364157330, Zolltarifnr. (EU): 85363090, Bruttogewicht: 460.00 g, VPE: 1.00 pz.

Abbildungen

Weitere Information

CAD-Daten

Scaricatore coordinato per corrente di fulmine N-PE DEHNgap Maxi 1 255 FM
Scaricatore coordinato per corrente di fulmine N-PE, dimensioni 2 unità
con contatto di telesegnalamento
SPD Tipo 1 secondo EN 61643-11
Tecnologia spinterometrica autoestinguente
Indicazione di guasto
Corrente impulsiva di fulmine (10/350 µs): 100 kA
Grado di protezione: <= 1,5 kV
Estinzione di correnti susseguenti di rete: 100 kAeff con 255 V AC
Tenuta TOV: 1200 V / 200 ms

Fabbricato: DEHN
Tipo: DGPM 1 255 FM
Art.: 961185
o similare.

Zertifikate

Wellenbrecher-Funktion

Während des Ableitvorgangs fließt bei funkenstreckenbasierten Typ 1-Ableitern der gesamte Strom über den Typ-1 Ableiter. Wie bei einem Wellenbrecher wird die ankommende Energie stark heruntergebrochen, was die nachgeschalteten SPDs deutlich entlastet. Alle Typ 1-Ableiter der Red/Line-Produktfamilie weisen die Wellenbrecherfunktion WBF auf.

Technische Daten

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 / Classe I + Classe II
Tensione massima continuativa AC (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) (I_imp )	100 kA
Livello di protezione (U_P )	≤ 1,5 kV
Omologazioni	KEMA
Contatto FM / forma contatto	scambio pulito

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 / Classe I + Classe II
Tensione massima continuativa AC (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) (I_imp )	100 kA
Energia specifica (W/R)	2,50 MJ/Ohm
Livello di protezione (U_P )	≤ 1,5 kV
Capacità di estinzione corrente susseguente AC (I_fi )	100 A_eff
Tempo d'intervento (t_A )	≤ 100 ns
Tensione TOV (U_T) - Caratteristica	1200 V / 200 ms – tenuta
Temperatura d'esercizio (collegamento in derivazione) (T_UP )	-40 °C ... +80 °C
Temperatura d'esercizio (collegamento passante) (T_US )	-40 °C ... +60 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione di collegamento (N, PE, 9) (min.)	10 mm² rigido/ flessibile
Sezione di collegamento (N, PE) (max.)	50 mm² semirigido / 35 mm² flessibile
Sezione di collegamento (9) (max.)	35 mm² semirigido / 25 mm² flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	2 unità, DIN 43880
Omologazioni	KEMA
Contatto FM / forma contatto	scambio pulito
Portata AC	250 V / 0,5 A
Portata DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento morsetti FM	max. 1,5 mm² rigido/ flessibile

Artikel 961185 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 961185 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Art.-Nr. 961160 DGPM 440

GTIN 4013364116290, Zolltarifnr. (EU): 85363030, Bruttogewicht: 415.00 g, VPE: 1.00 pz.

Abbildungen

Weitere Information

CAD-Daten

Scaricatore coordinato per corrente di fulmine N-PE DEHNgap Maxi 440
Scaricatore coordinato per corrente di fulmine N-PE, dimensioni 2 unità
SPD Tipo 1 secondo EN 61643-11
Tecnologia spinterometrica autoestinguente
Indicazione di guasto
Corrente impulsiva di fulmine (10/350 µs): 100 kA
Grado di protezione: <= 2,5 kV
Estinzione di correnti susseguenti di rete: 100 kAeff con 440 V AC
Tenuta TOV: 1200 V / 200 ms

Fabbricato: DEHN
Tipo: DGPM 440
Art.: 961160
o similare.

Zertifikate

Wellenbrecher-Funktion

Während des Ableitvorgangs fließt bei funkenstreckenbasierten Typ 1-Ableitern der gesamte Strom über den Typ-1 Ableiter. Wie bei einem Wellenbrecher wird die ankommende Energie stark heruntergebrochen, was die nachgeschalteten SPDs deutlich entlastet. Alle Typ 1-Ableiter der Red/Line-Produktfamilie weisen die Wellenbrecherfunktion WBF auf.

Technische Daten

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 1 / Classe I
Tensione massima continuativa AC (U_C )	440 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) (I_imp )	100 kA
Livello di protezione (U_P )	≤ 2,5 kV
Omologazioni	UL

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 1 / Classe I
Tensione massima continuativa AC (U_C )	440 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) (I_imp )	100 kA
Energia specifica (W/R)	2,50 MJ/Ohm
Livello di protezione (U_P )	≤ 2,5 kV
Capacità di estinzione corrente susseguente AC (I_fi )	100 A_eff
Tempo d'intervento (t_A )	≤ 100 ns
Tensione TOV (U_T) - Caratteristica	1200 V / 200 ms – tenuta
Temperatura d'esercizio (collegamento in derivazione) (T_UP )	-40 °C ... +80 °C
Temperatura d'esercizio (collegamento passante) (T_US )	-40 °C ... +60 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione di collegamento (N, PE, 9) (min.)	10 mm² rigido / flessibile
Sezione di collegamento (N, PE) (max.)	50 mm² semirigido / 35 mm²flessibile
Sezione di collegamento (9) (max.)	35 mm² semirigido / 25 mm²flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	2 unità, DIN 43880
Omologazioni	UL

Artikel 961160 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 961160 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

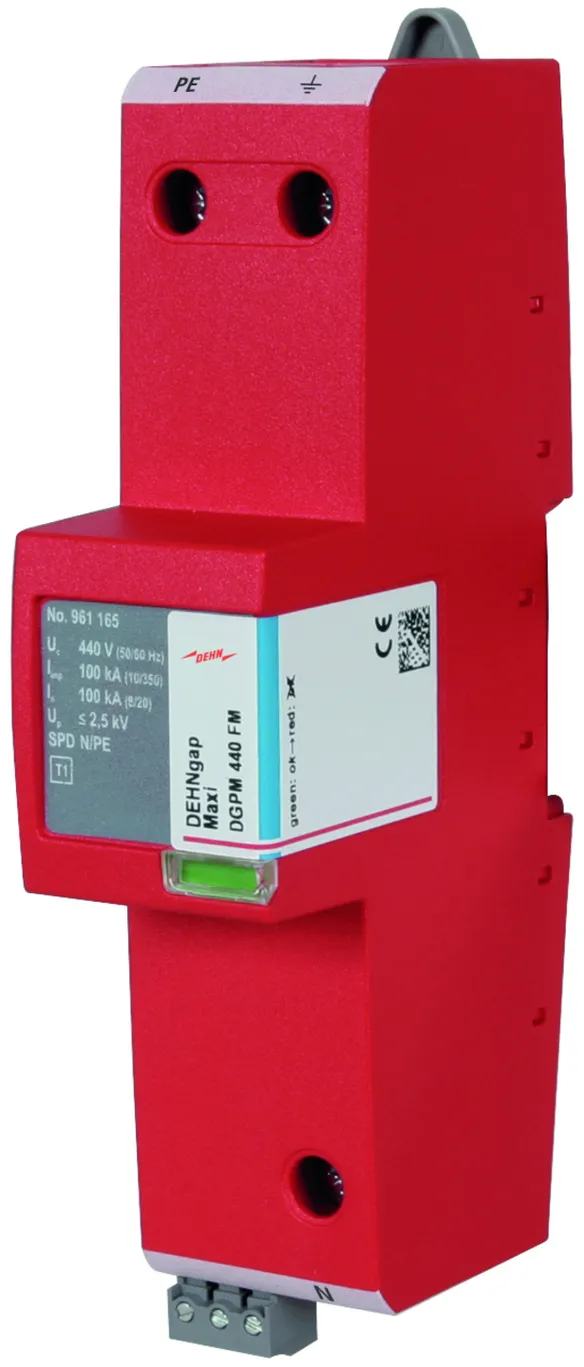

Art.-Nr. 961165 DGPM 440 FM

GTIN 4013364116306, Zolltarifnr. (EU): 85363030, Bruttogewicht: 418.00 g, VPE: 1.00 pz.

Abbildungen

Weitere Information

CAD-Daten

Scaricatore coordinato per corrente di fulmine N-PE DEHNgap Maxi 440 FM
Scaricatore coordinato per corrente di fulmine N-PE, dimensioni 2 unità
Con contatto di telesegnalamento
SPD Tipo 1 secondo EN 61643-11
Tecnologia spinterometrica autoestinguente
Indicazione di guasto
Corrente impulsiva di fulmine (10/350 µs): 100 kA
Grado di protezione: <= 2,5 kV
Estinzione di correnti susseguenti di rete: 100 kAeff con 440 V AC
Tenuta TOV: 1200 V / 200 ms

Fabbricato: DEHN
Tipo: DGPM 440 FM
Art.: 961165
o similare.

Zertifikate

Wellenbrecher-Funktion

Während des Ableitvorgangs fließt bei funkenstreckenbasierten Typ 1-Ableitern der gesamte Strom über den Typ-1 Ableiter. Wie bei einem Wellenbrecher wird die ankommende Energie stark heruntergebrochen, was die nachgeschalteten SPDs deutlich entlastet. Alle Typ 1-Ableiter der Red/Line-Produktfamilie weisen die Wellenbrecherfunktion WBF auf.

Technische Daten

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 1 / Classe I
Tensione massima continuativa AC (U_C )	440 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) (I_imp )	100 kA
Livello di protezione (U_P )	≤ 2,5 kV
Omologazioni	UL
Contatto FM / forma contatto	scambio pulito

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 1 / Classe I
Tensione massima continuativa AC (U_C )	440 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) (I_imp )	100 kA
Energia specifica (W/R)	2,50 MJ/Ohm
Livello di protezione (U_P )	≤ 2,5 kV
Capacità di estinzione corrente susseguente AC (I_fi )	100 A_eff
Tempo d'intervento (t_A )	≤ 100 ns
Tensione TOV (U_T) - Caratteristica	1200 V / 200 ms – tenuta
Temperatura d'esercizio (collegamento in derivazione) (T_UP )	-40 °C ... +80 °C
Temperatura d'esercizio (collegamento passante) (T_US )	-40 °C ... +60 °C
Indicazione di funzionamento / guasto	verde / rosso
Numero delle porte	1
Sezione di collegamento (N, PE, 9) (min.)	10 mm² rigido / flessibile
Sezione di collegamento (N, PE) (max.)	50 mm²semirigido / 35 mm²flessibile
Sezione di collegamento (9) (max.)	35 mm² semirigido / 25 mm²flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	2 unità, DIN 43880
Omologazioni	UL
Contatto FM / forma contatto	scambio pulito
Portata AC	250 V / 0,5 A
Portata DC	250 V / 0,1 A; 125 V / 0,2 A; 75 V / 0,5 A
Sezione di collegamento morsetti FM	max. 1,5 mm²rigido / flessibile

Artikel 961165 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 961165 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

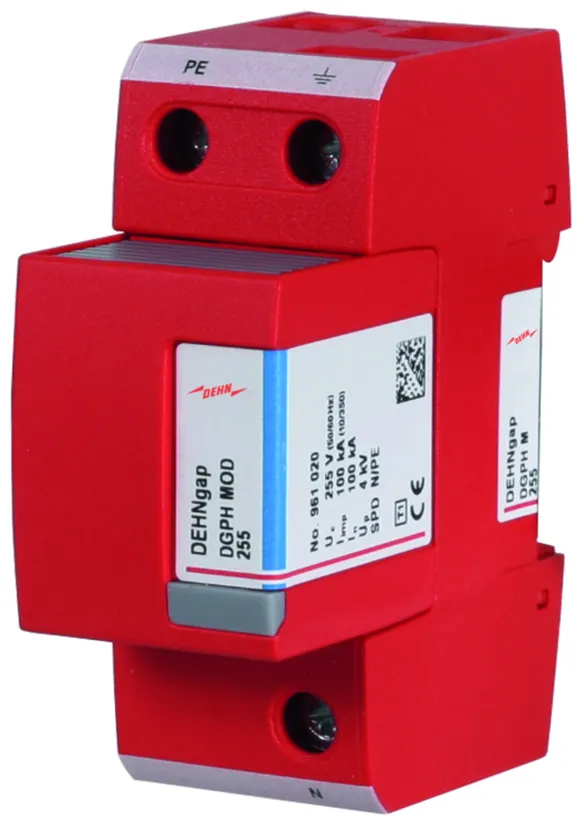

Art.-Nr. 961102 DGPH M 255

GTIN 4013364118690, Zolltarifnr. (EU): 85363030, Bruttogewicht: 300.00 g, VPE: 1.00 pz.

Vorgänger

Abbildungen

Weitere Information

CAD-Daten

Scaricatore per corrente di fulmine NPE modulare DEHNgap H M 255
Scaricatore coordinato per corrente di fulmine N-PE, unipolare
Dimensioni: 2 unità
SPD Tipo 1 secondo EN 61643-11/ ... CEI EN 61643-11
Tecnologia spinterometrica autoestinguente
Scaricatore modulare per corrente di fulmine N-PE DEHNgap H M 255
Unipolare, modulare, innestabile, coordinato
Scaricatore per corrente di fulmine N-PE, dimensioni 2 unità
SPD Tipo 1 secondo EN 61643-11
Tecnologia spinterometrica autoestinguente
Corrente impulsiva di fulmine (10/350 µs): 100 kA
Grado di protezione: <= 4 kV
Estinzione di correnti susseguenti di rete: 100 kAeff con 255 V AC
Tenuta TOV: 1200 V / 200 ms
Coordinamento energetico secondo CEI EN 62305-4
Direttamente su scaricatore DEHNgap C S N-PE della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DGPH M 255
Art.: 961102
o similare.

Zertifikate

Wellenbrecher-Funktion

Während des Ableitvorgangs fließt bei funkenstreckenbasierten Typ 1-Ableitern der gesamte Strom über den Typ-1 Ableiter. Wie bei einem Wellenbrecher wird die ankommende Energie stark heruntergebrochen, was die nachgeschalteten SPDs deutlich entlastet. Alle Typ 1-Ableiter der Red/Line-Produktfamilie weisen die Wellenbrecherfunktion WBF auf.

Technische Daten

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 1 / Classe I
Tensione massima continuativa AC (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) (I_imp )	100 kA
Livello di protezione (U_P )	≤ 4 kV

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 1 / Classe I
Tensione massima continuativa AC (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) (I_imp )	100 kA
Energia specifica (W/R)	2,50 MJ/Ohm
Livello di protezione (U_P )	≤ 4 kV
Capacità di estinzione corrente susseguente AC (I_fi )	100 A_eff
Tempo d'intervento (t_A )	≤ 100 ns
Tensione TOV (U_T) - Caratteristica	1200 V / 200 ms – tenuta
Temperatura d'esercizio (collegamento in derivazione) (T_UP )	-40 °C ... +80 °C
Temperatura d'esercizio (collegamento passante) (T_US )	-40 °C ... +60 °C
Numero delle porte	1
Sezione del collegamento (min)	10 mm²rigido / flessibile
Sezione del collegamento (max)	50 mm² semirigido / 35 mm²flessibile
Montaggio su	guida profilata 35 mm secondo EN 60715
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 20
Dimensioni	2 unità, DIN 43880

Artikel 961102 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 961102 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

DEHNgap

Details

DEHNgap M 255 (FM)

Art.-Nr. 961101 DGP M 255

Sie müssen angemeldet sein um 961110.stp herunterzuladen.

Sie müssen angemeldet sein um 961110.igs herunterzuladen.

Sie müssen angemeldet sein um 961110.jt herunterzuladen.

Sie müssen angemeldet sein um 961110.dwg herunterzuladen.

Sie müssen angemeldet sein um 961101_102m_E.dxf herunterzuladen.

Sie müssen angemeldet sein um DEHN.961101.edz herunterzuladen.

Sie müssen angemeldet sein um DEHN.961101.wspak herunterzuladen.

Wellenbrecher-Funktion

Artikel 961101 wurde zum Merkzettel hinzugefügt.

Artikel 961101 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 961105 DGP M 255 FM

Sie müssen angemeldet sein um 961115.stp herunterzuladen.

Sie müssen angemeldet sein um 961115.igs herunterzuladen.

Sie müssen angemeldet sein um 961115.jt herunterzuladen.

Sie müssen angemeldet sein um 961115.dwg herunterzuladen.

Sie müssen angemeldet sein um 961105m_E.dxf herunterzuladen.

Sie müssen angemeldet sein um DEHN.961105.edz herunterzuladen.

Sie müssen angemeldet sein um DEHN.961105.wspak herunterzuladen.

Wellenbrecher-Funktion

Artikel 961105 wurde zum Merkzettel hinzugefügt.

Artikel 961105 wurde zum Warenkorb hinzugefügt.

DEHNgap Maxi 1 255 S

Art.-Nr. 900050 DGPM 1 255 S

Sie müssen angemeldet sein um 900050.stp herunterzuladen.

Sie müssen angemeldet sein um 900050.igs herunterzuladen.

Sie müssen angemeldet sein um 900050.jt herunterzuladen.

Sie müssen angemeldet sein um 900050.dwg herunterzuladen.

Sie müssen angemeldet sein um 900050m_D.dxf herunterzuladen.

Sie müssen angemeldet sein um 900050_eplan.zip herunterzuladen.

Sie müssen angemeldet sein um DEHN.900050.wspak herunterzuladen.

Wellenbrecher-Funktion

Artikel 900050 wurde zum Merkzettel hinzugefügt.

Artikel 900050 wurde zum Warenkorb hinzugefügt.

DEHNgap Maxi 1 255 (FM)

Art.-Nr. 961180 DGPM 1 255

Sie müssen angemeldet sein um 961140.stp herunterzuladen.

Sie müssen angemeldet sein um 961140.igs herunterzuladen.

Sie müssen angemeldet sein um 961140.jt herunterzuladen.

Sie müssen angemeldet sein um 961140.dwg herunterzuladen.

Sie müssen angemeldet sein um 961160m_E.dxf herunterzuladen.

Sie müssen angemeldet sein um DEHN.961180.edz herunterzuladen.

Sie müssen angemeldet sein um DEHN.961180.wspak herunterzuladen.

Wellenbrecher-Funktion

Artikel 961180 wurde zum Merkzettel hinzugefügt.

Artikel 961180 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 961185 DGPM 1 255 FM

Sie müssen angemeldet sein um 961145.stp herunterzuladen.

Sie müssen angemeldet sein um 961145.igs herunterzuladen.

Sie müssen angemeldet sein um 961145.jt herunterzuladen.

Sie müssen angemeldet sein um 961145.dwg herunterzuladen.

Sie müssen angemeldet sein um 961165m_E.dxf herunterzuladen.

Sie müssen angemeldet sein um DEHN.961185.edz herunterzuladen.

Sie müssen angemeldet sein um DEHN.961185.wspak herunterzuladen.

Wellenbrecher-Funktion

Artikel 961185 wurde zum Merkzettel hinzugefügt.

Artikel 961185 wurde zum Warenkorb hinzugefügt.

DEHNgap Maxi 440 (FM)

Art.-Nr. 961160 DGPM 440

Sie müssen angemeldet sein um 961140.stp herunterzuladen.

Sie müssen angemeldet sein um 961140.igs herunterzuladen.

Sie müssen angemeldet sein um 961140.jt herunterzuladen.

Sie müssen angemeldet sein um 961140.dwg herunterzuladen.

Sie müssen angemeldet sein um 961160m_E.dxf herunterzuladen.

Sie müssen angemeldet sein um DEHN.961160.edz herunterzuladen.

Sie müssen angemeldet sein um DEHN.961160.wspak herunterzuladen.

Wellenbrecher-Funktion

Artikel 961160 wurde zum Merkzettel hinzugefügt.

Artikel 961160 wurde zum Warenkorb hinzugefügt.

Art.-Nr. 961165 DGPM 440 FM

Sie müssen angemeldet sein um 961145.stp herunterzuladen.

Sie müssen angemeldet sein um 961145.igs herunterzuladen.

Sie müssen angemeldet sein um 961145.jt herunterzuladen.

Sie müssen angemeldet sein um 961145.dwg herunterzuladen.

Sie müssen angemeldet sein um 961165m_E.dxf herunterzuladen.

Sie müssen angemeldet sein um DEHN.961165.edz herunterzuladen.

Sie müssen angemeldet sein um DEHN.961165.wspak herunterzuladen.
