DEHNsignal

  • Indicazione di funzionamento dell'SPD connesso
  • Indicazione dell'interruzione di una fase
  • Contatto pulito di scambio
  • Indicazione selettiva di funzionamento
  • Segnalazione comune di guasto

Details

lorem ipsum
lorem ipsum

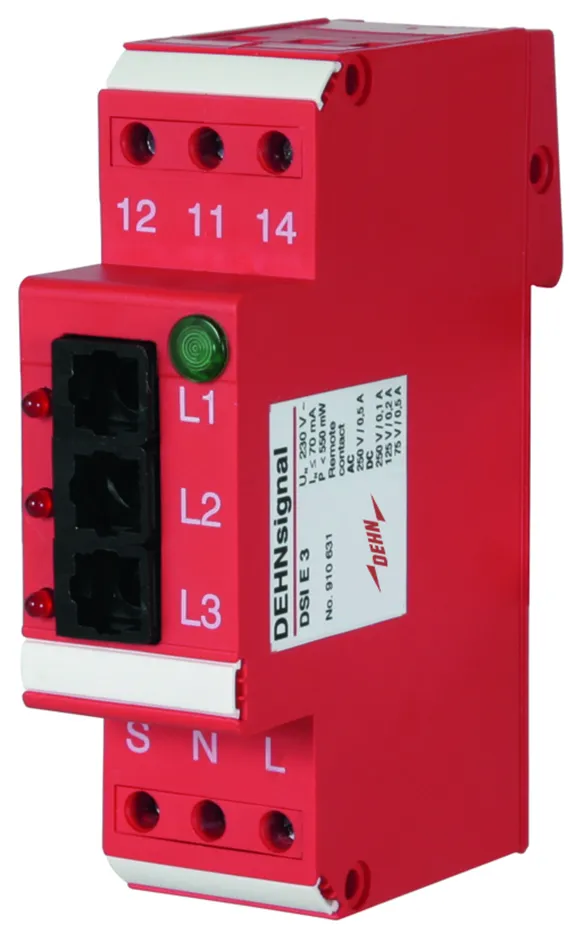

DEHNsignal E 3

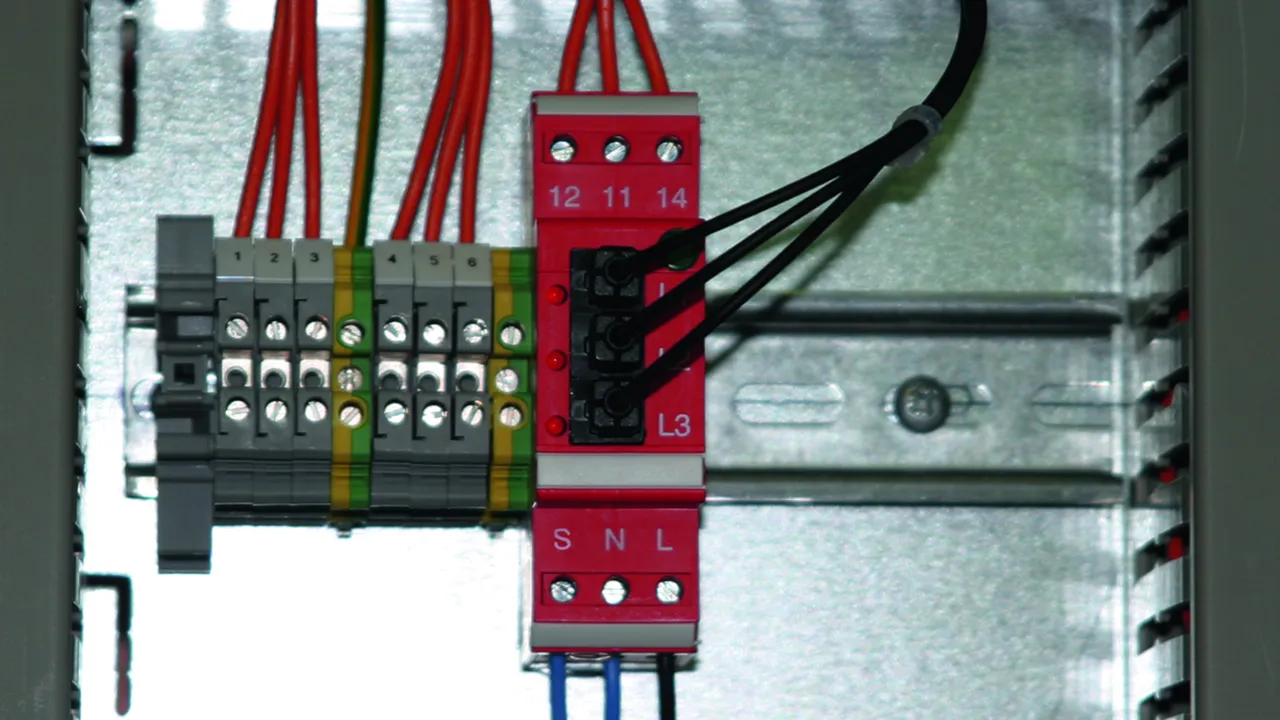

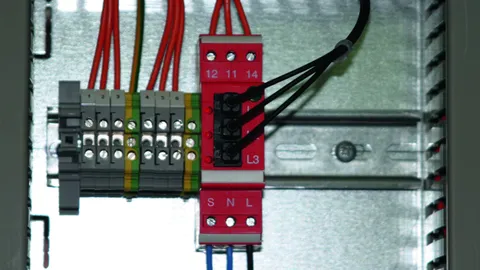

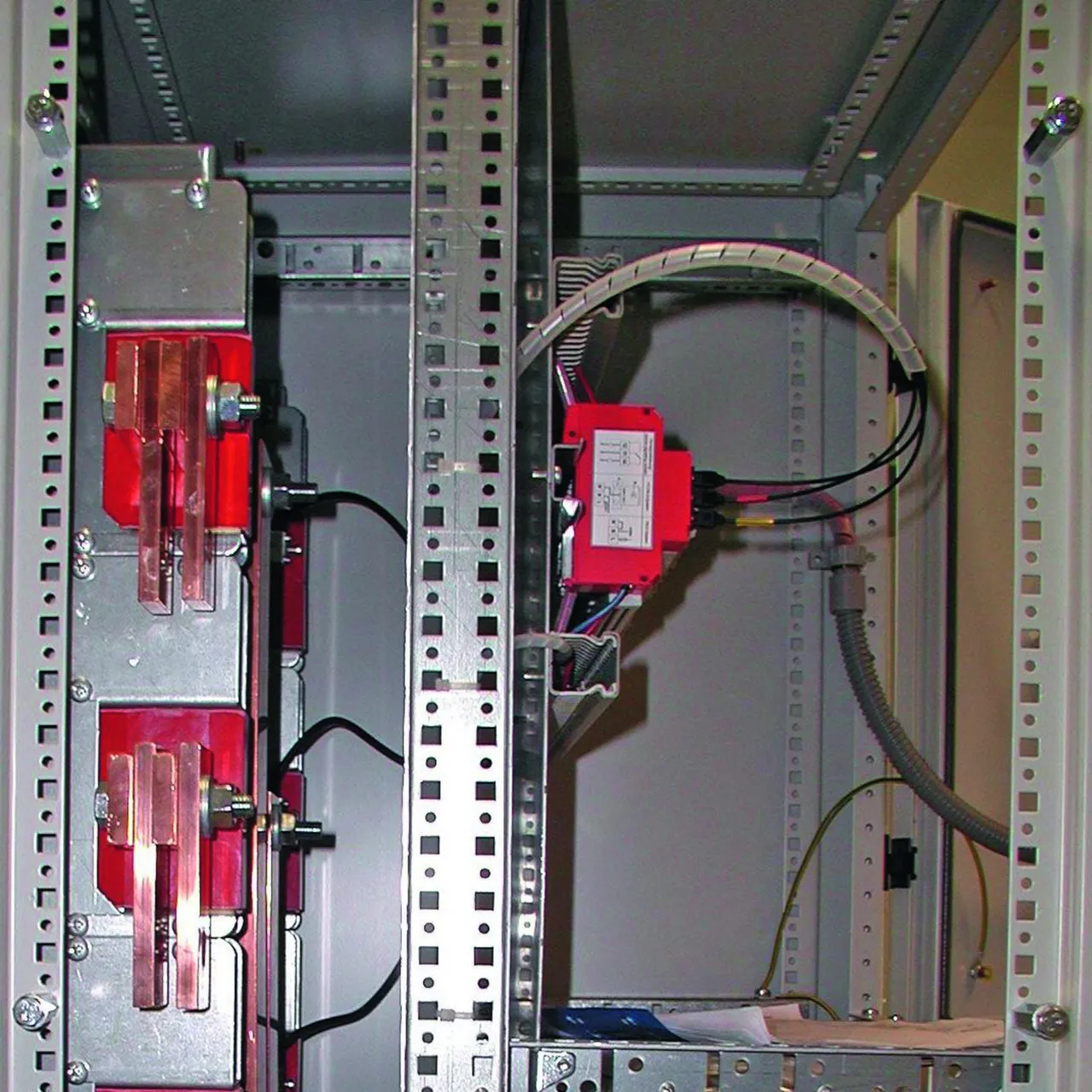

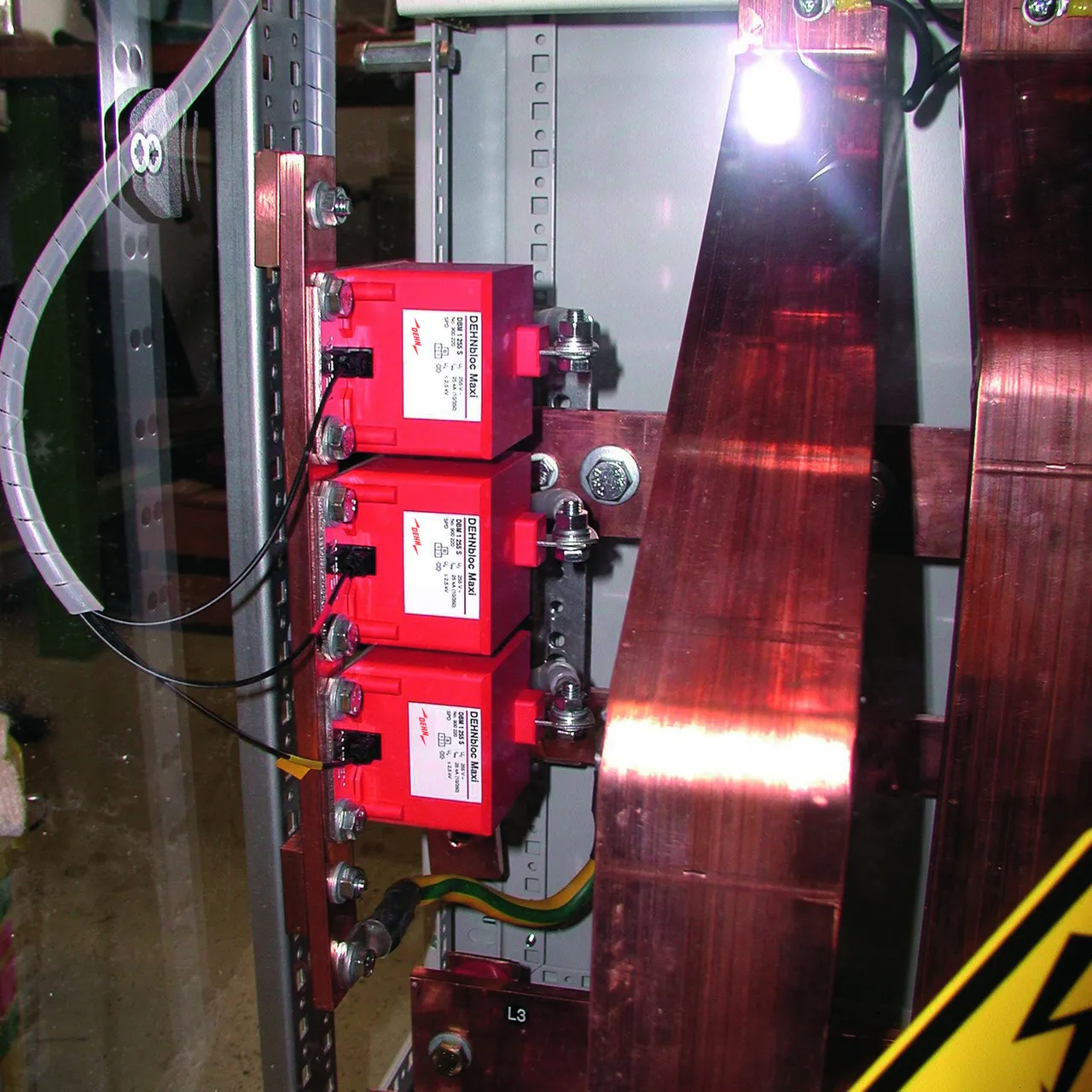

Modulo di ricezione per fibra ottica per l'indicazione selettiva di funzionamento / segnalazione comune di guasto di 3 scaricatori coordinati per corrente di fulmine DEHNbloc Maxi S ed eventualmente DEHNgap Maxi S nei sistemi di rete a 5 conduttori.

1 Produkt

Art.-Nr. 910631 DSI E 3

GTIN 4013364108196, Zolltarifnr. (EU): 85389091, Bruttogewicht: 126.00 g, VPE: 1.00 pz.

Abbildungen

Weitere Information

  • CAD-Daten
    • 910631.stp

      Sie müssen angemeldet sein um 910631.stp herunterzuladen.

      Login
    • 910631.igs

      Sie müssen angemeldet sein um 910631.igs herunterzuladen.

      Login
    • 910631.jt

      Sie müssen angemeldet sein um 910631.jt herunterzuladen.

      Login
    • 910631.dwg

      Sie müssen angemeldet sein um 910631.dwg herunterzuladen.

      Login
    • 910631m_E.dxf

      Sie müssen angemeldet sein um 910631m_E.dxf herunterzuladen.

      Login
    • DEHN.910631.wspak

      Sie müssen angemeldet sein um DEHN.910631.wspak herunterzuladen.

      Login
    • DEHN.910631.edz

      Sie müssen angemeldet sein um DEHN.910631.edz herunterzuladen.

      Login
Modulo di ricezione per fibra ottica DEHNsignal E3 DSI E3
Modulo di ricezione per fibra ottica per l'indicazione selettiva di stato / segnalazione comune di guasto di 3 scaricatori
coordinati per corrente di fulmine DEHNbloc Maxi S ed eventualmente DEHNgap Maxi S nei sistemi di rete a 5 conduttori

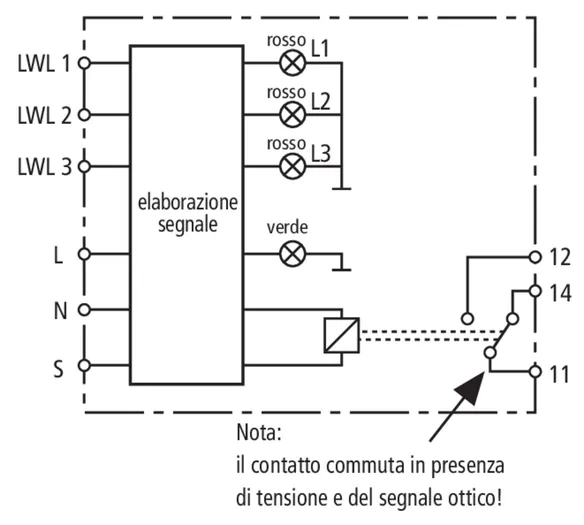

Con contatto di telesegnalamento a scambio pulito.

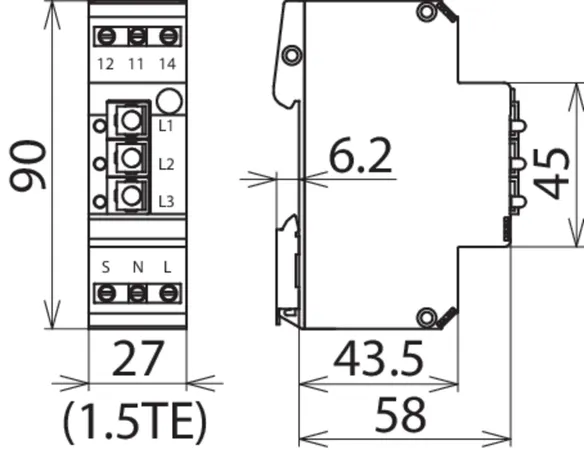

Dimensioni: 1,5 unità
Tensione d'alimentazione:230 V AC
Assorbimento di potenza: < 550 mW
Fusibile di protezione per tensione d'alimentazione: 16 A gG oppure C 16 A
Ingresso segnale: 3x tramite sistema ad innesto per fibra ottica (LWL ST DSI)
Indicazione di funzionamento: LED verde
Indicazione selettiva di stato: 3x LED rosso (L1, L2, L3)

Fabbricato: DEHN
Tipo: DSI E 3
Art.: 910631
o similare.



Technische Daten

Tensione d'alimentazione AC (UN ) 230 V
Assorbimento di potenza (P) < 550 mW
Fusibile di protezione per tensione d'alimentazione 16 A gG oppure C 16 A
Ingresso segnale 3x tramite sistema ad innesto per fibra ottica (LWL ST DSI)
Contatto FM / forma del contatto scambio pulito
Norme di riferimento per le prove EN 61010-1:1993 ed EN 61010-1/A2:1995
