DEHNbloc

  • Spinterometro autoestinguente incapsulato, non soffiante
  • Tecnologia spinterometrica RADAX-Flow con elevata limitazione della corrente susseguente
  • Coordinamento energetico nella famiglia di prodotto Red/Line
  • L’elevata resistenza d’isolamento permette l’installazione anche a monte del contatore
  • Morsetti plurifunzionali per conduttori e pettini
  • Esecuzione uni- e tripolare (a seconda della forma di rete fino a una corrente di fulmine di 100 kA)
  • Esecuzione unipolare anche in forma modulare

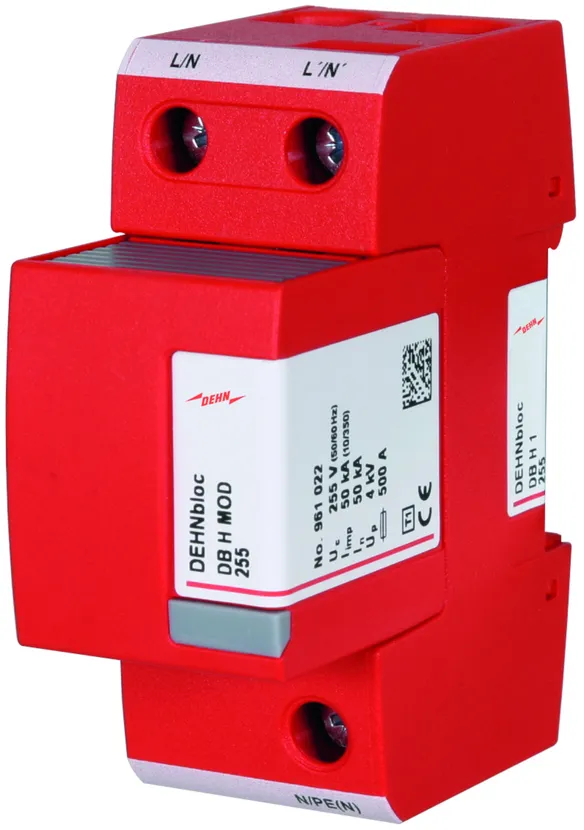

DEHNbloc H

Scaricatore per corrente di fulmine unipolare, modulare, con elevata capacità di scarica per l'impiego in reti di 230 / 400 V.

1 Produkt

Art.-Nr. 961122 DBH M 1 255

GTIN 4013364118652, Zolltarifnr. (EU): 85363090, Bruttogewicht: 374.20 g, VPE: 1.00 pz.

Abbildungen

Weitere Information

  • CAD-Daten
    • 961110.stp

      Sie müssen angemeldet sein um 961110.stp herunterzuladen.

      Login
    • 961110.igs

      Sie müssen angemeldet sein um 961110.igs herunterzuladen.

      Login
    • 961110.jt

      Sie müssen angemeldet sein um 961110.jt herunterzuladen.

      Login
    • 961110.dwg

      Sie müssen angemeldet sein um 961110.dwg herunterzuladen.

      Login
    • 961110m_E.dxf

      Sie müssen angemeldet sein um 961110m_E.dxf herunterzuladen.

      Login
    • DEHN.961122.wspak

      Sie müssen angemeldet sein um DEHN.961122.wspak herunterzuladen.

      Login
    • DEHN.961122.edz

      Sie müssen angemeldet sein um DEHN.961122.edz herunterzuladen.

      Login
Scaricatore per corrente di fulmine modulare DEHNbloc H M 1 255
Scaricatore coordinato per corrente di fulmine, unipolare, modulare, con elevata capacità di scarica
Con contatto di scambio pulito per il telesegnalamento

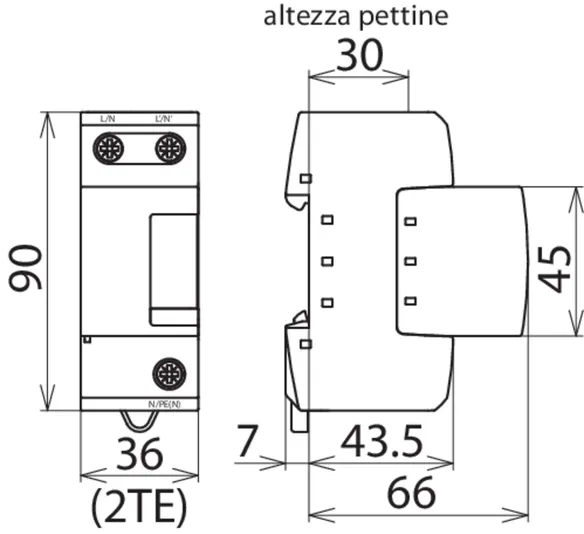

Dimensioni: 2 unità
SPD Tipo 1 secondo EN 61643-11/ ... CEI EN 61643-11
Tecnologia spinterometrica RADAX-Flow per la limitazione della corrente susseguente
Scaricatore per corrente di fulmine modulare DEHNbloc H M 1 255
Scaricatore coordinato per corrente di fulmine, unipolare, modulare, innestabile, ccordinato
Con elevata limitazione di corrente susseguente, larghezza 2 unità
Scaricatore Tipo 1 secondo EN 61643-11
SPD Tipo 1 secondo EN 61643-11/ ... CEI EN 61643-11
Tecnologia spinterometrica RADAX-Flow
per la limitazione della corrente susseguente
Indicazione di guasto
Massima tensione continuativa: 255 V AC
Livello di protezione: <= 4 kV
Corrente impulsiva di fulmine (10/350 µs): 50 kA
Estinzione di correnti susseguenti di rete: fino a 100 kAeff
Coordinamento energetico secondo CEI EN 62305-4
SPD della famiglia di prodotti Red/Line

Fabbricato: DEHN
Tipo: DBH M 1 255
Art.: 961122
o similare.

Zertifikate



Wellenbrecher-Funktion

Während des Ableitvorgangs fließt bei funkenstreckenbasierten Typ 1-Ableitern der gesamte Strom über den Typ-1 Ableiter. Wie bei einem Wellenbrecher wird die ankommende Energie stark heruntergebrochen, was die nachgeschalteten SPDs deutlich entlastet. Alle Typ 1-Ableiter der Red/Line-Produktfamilie weisen die Wellenbrecherfunktion WBF auf.

Technische Daten

SPD secondo EN 61643-11 / ... IEC 61643-11 Tipo 1 / Class I
Tensione massima continuativa AC (UC ) 255 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) (Iimp ) 50 kA
Livello di protezione (UP ) ≤ 4 kV
Fusibile di protezione max. (L) con Icc = 50 kAeff (ta ≤ 0,2 s) 500 A gG
Fusibile di protezione max. (L) con Icc = 50 kAeff (ta ≤ 5 s)cc 315 A gG
