DEHNventil ZP

Scaricatore combinato Tipo 1 + Tipo 2 con tecnologia spinterometrica RADAX-Flow

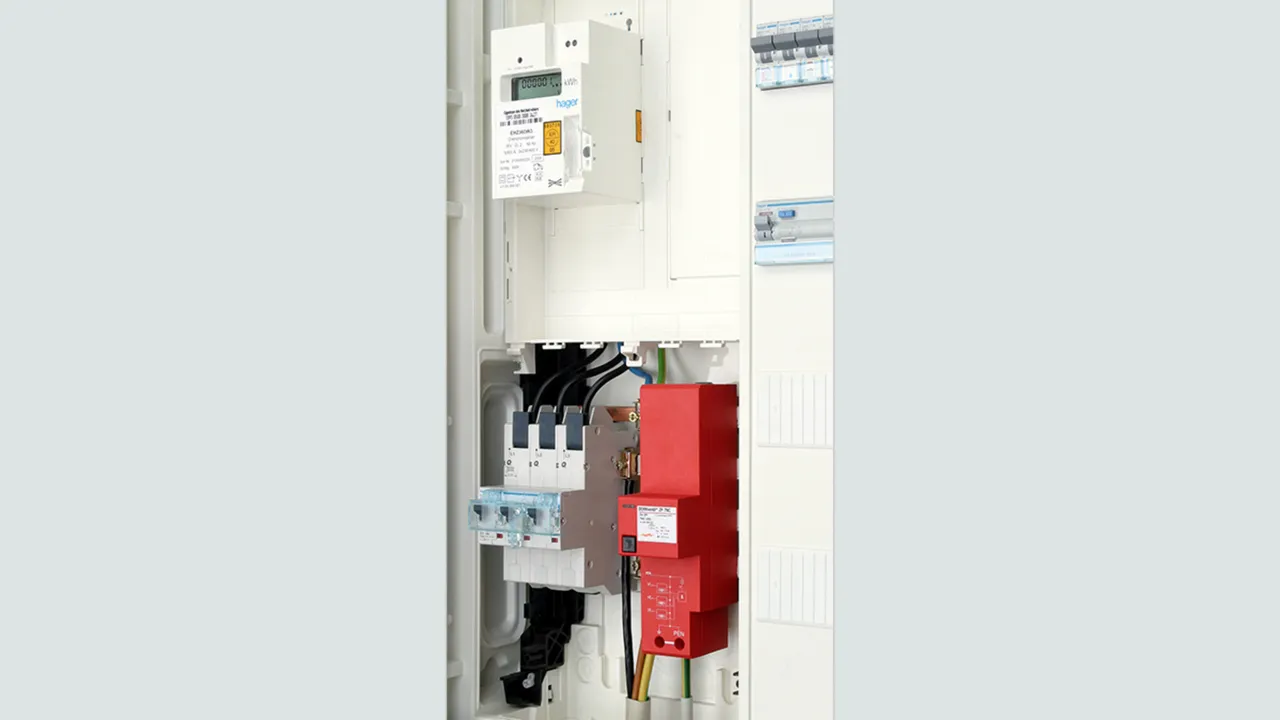

Soddisfa pienamente i requisiti in accordo alla direttiva di applicazione tedesca VDE-AR-N 4100 per l'impiego a monte del contatore

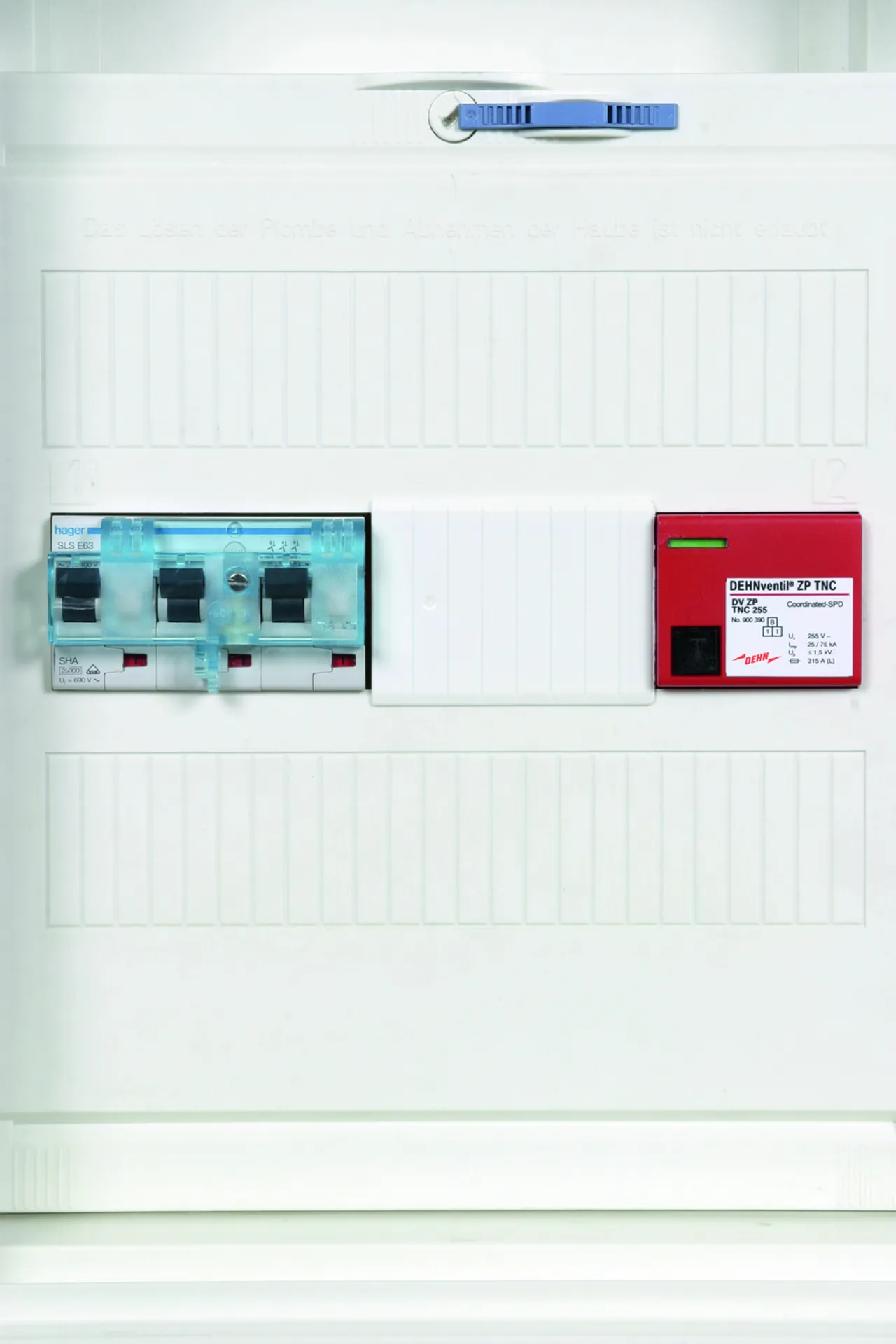

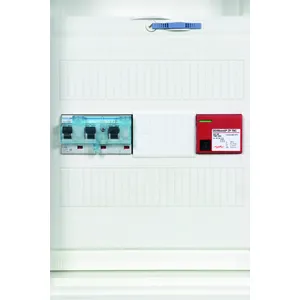

Montaggio semplice e rapido tramite aggancio sul sistema di distribuzione a barre da 40 mm
Controllo del funzionamento tramite pulsante con indicazione luminosa
Selettivo verso fusibili da 20 A gG con correnti di corto circuito fino a 25 kA_eff
Capacità di scarica fino a 100 kA (10/350 µs)
Permette la protezione di utenze finali
Offre un'elevata affidabilità dell'impianto

Details

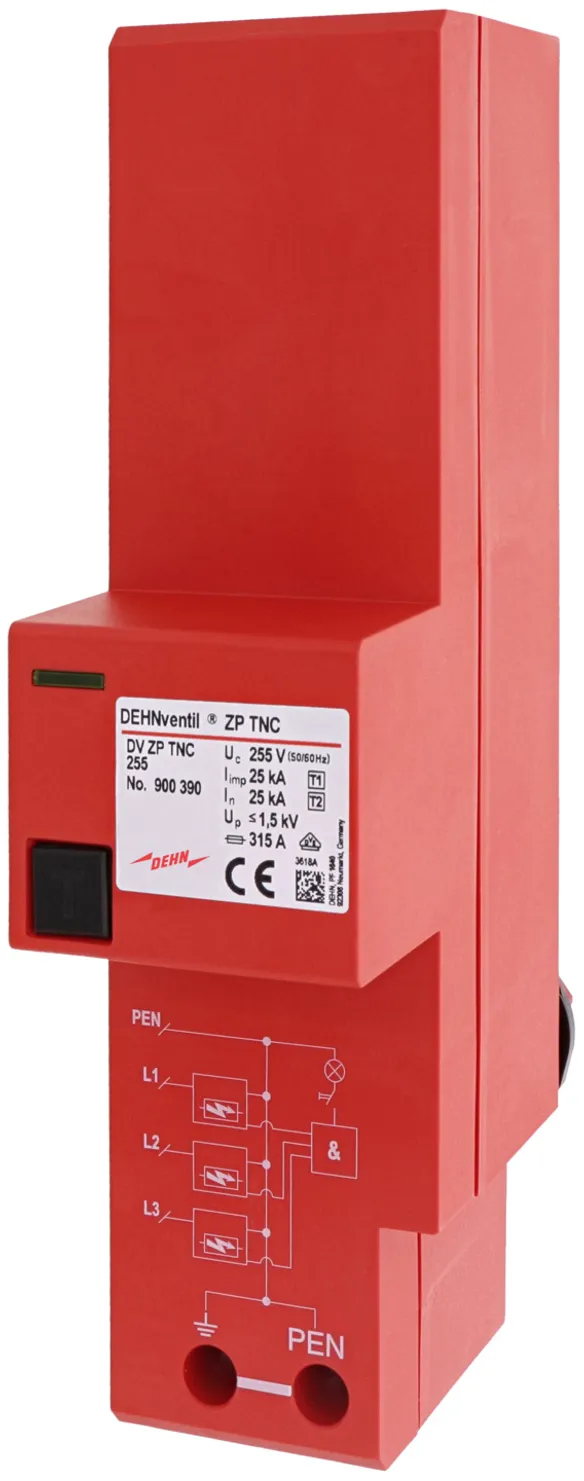

DEHNventil ZP TNC

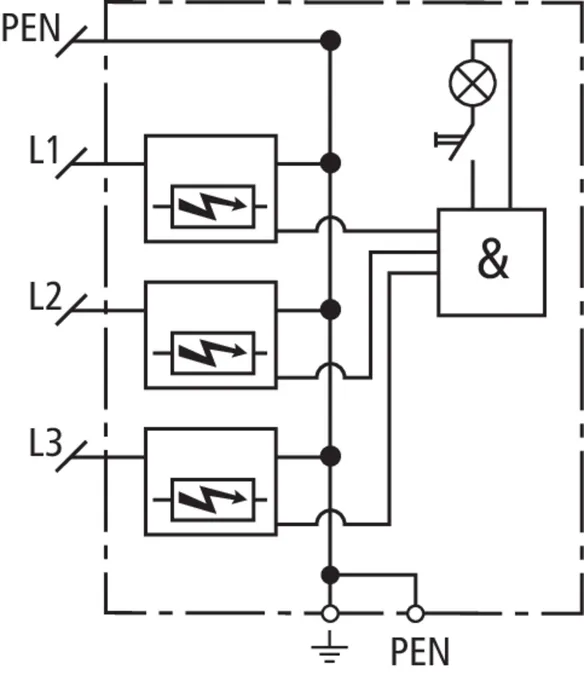

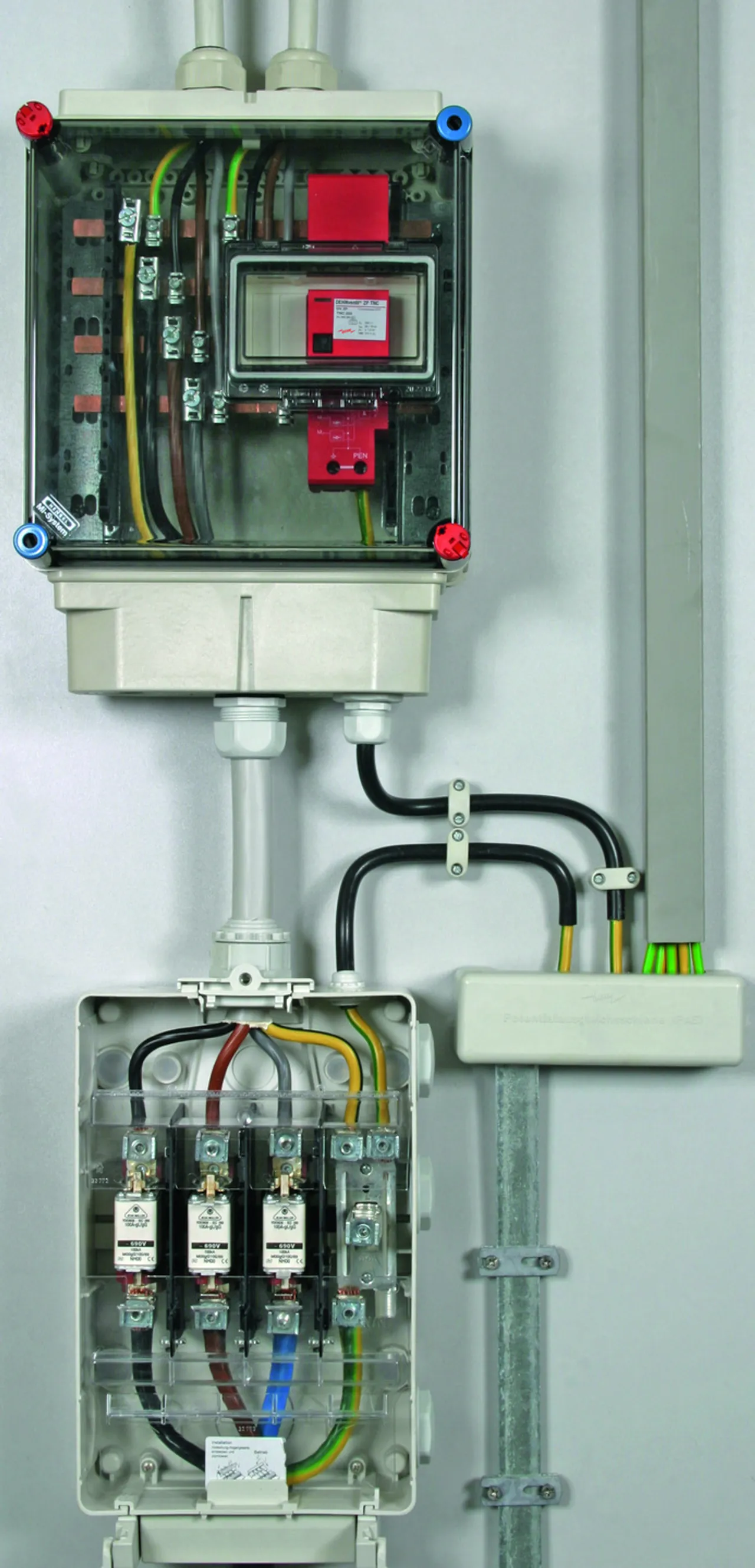

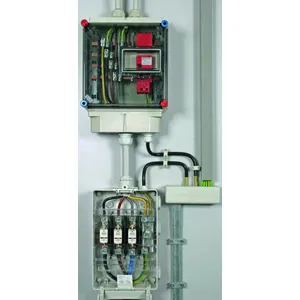

Scaricatore combinato per reti TN-C, per l'impiego in sistemi di alimentazione principale in edifici con impianto parafulmine esterno ed elevati parametri di prestazione (circuito "3+0").

1 Produkt

Art.-Nr. 900390 DV ZP TNC 255

GTIN 4013364105751, Zolltarifnr. (EU): 85363090, Bruttogewicht: 957.00 g, VPE: 1.00 pz.

Vorgänger

Abbildungen

Weitere Information

CAD-Daten

Scaricatore combinato DEHNventil ZP TNC 255
Scaricatore combinato per reti TN-C, per l'impiego
in sistemi di alimentazione principale
SPD Tipo 1 + Tipo 2 secondo EN 61643-11 / ... IEC 61643-11
Con tecnologia spinterometrica RADAX-Flow
Da agganciare sul sistema di distribuzione a barre da 40 mm
Tensione continuativa massima: 255 V AC
Livello di protezione: ≤ 1,5 kV
Corrente impulsiva di fulmine (10/350 µs): 75 kA
Capacità di estinzione corrente susseguente di rete: 25 kAeff
Coordinamento energetico secondo CEI EN 62305-4
SPD della famiglia di prodotti Red/Line
Indicazione di funzionamento

Fabbricato: DEHN
Tipo: DV ZP TNC 255
Art.: 900390
o similare.

Zertifikate

Wellenbrecher-Funktion

Während des Ableitvorgangs fließt bei funkenstreckenbasierten Typ 1-Ableitern der gesamte Strom über den Typ-1 Ableiter. Wie bei einem Wellenbrecher wird die ankommende Energie stark heruntergebrochen, was die nachgeschalteten SPDs deutlich entlastet. Alle Typ 1-Ableiter der Red/Line-Produktfamilie weisen die Wellenbrecherfunktion WBF auf.

Technische Daten

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 / Classe I + Classe II
Tensione continuativa massima AC (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) [L1+L2+L3-PEN] (I_total )	75 kA
Corrente impulsiva di fulmine (10/350 µs) [L-PEN] (I_imp )	25 kA
Livello di protezione (U_P )	≤ 1,5 kV
Fusibile di protezione max. fino a I_CC= 25 kA_eff	315 A gG
Omologazioni	VDE

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 / Classe I + Classe II
Efficacia di protezione coordinata energeticamente verso l'utenza finale (≤ 10 m)	Tipo 1 + Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	230 / 400 V (50 / 60 Hz)
Tensione continuativa massima AC (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) [L1+L2+L3-PEN] (I_total )	75 kA
Energia specifica [L1+L2+L3-PEN] (W/R)	1,40 MJ/Ohm
Corrente impulsiva di fulmine (10/350 µs) [L-PEN] (I_imp )	25 kA
Energia specifica [L-PEN] (W/R)	156,25 kJ/Ohm
Corrente impulsiva nominale di scarica (8/20 µs) [L-PEN]/[L1+L2+L3-PEN] (I_n )	25 / 75 kA
Livello di protezione (U_P )	≤ 1,5 kV
Capacità di estinzione corrente susseguente di rete AC (I_fi )	25 kA_eff
Limitazione corrente susseguente/ selettività	un fusibile da 35 A gG non interviene fino a 25 kA_eff(pres.)
Tempo d'intervento (t_A )	≤ 100 ns
Fusibile di protezione max. fino a I_CC= 25 kA_eff	315 A gG
Fusibile di protezione max. fino a I_CC> 25 kA_eff	200 A gG
Tensione TOV [L-PEN] (U_T) – Caratteristica	440 V / 120 min. – tenuta
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento	pulsante con indicazione luminosa
Numero delle porte	1
Sezione di collegamento (PEN, 9)	10-35 mm²flessibile / 50 mm²semirigido
Montaggio su	sistema di distribuzione a barre 40 mm
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 30 (con copertura)

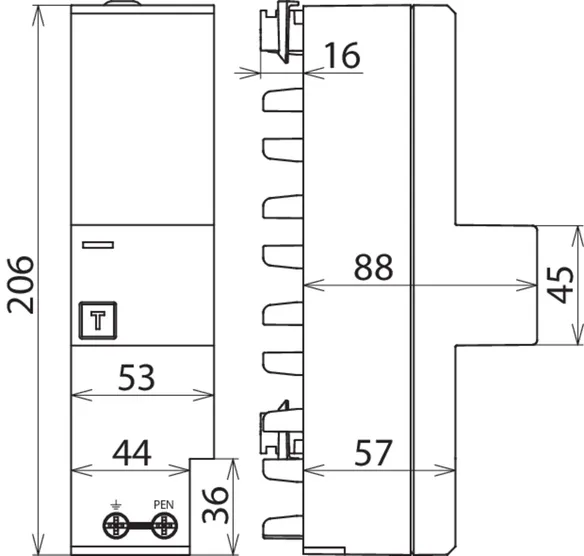

Dimensioni	3 unità, DIN 43880
Omologazioni	VDE

Artikel 900390 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 900390 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

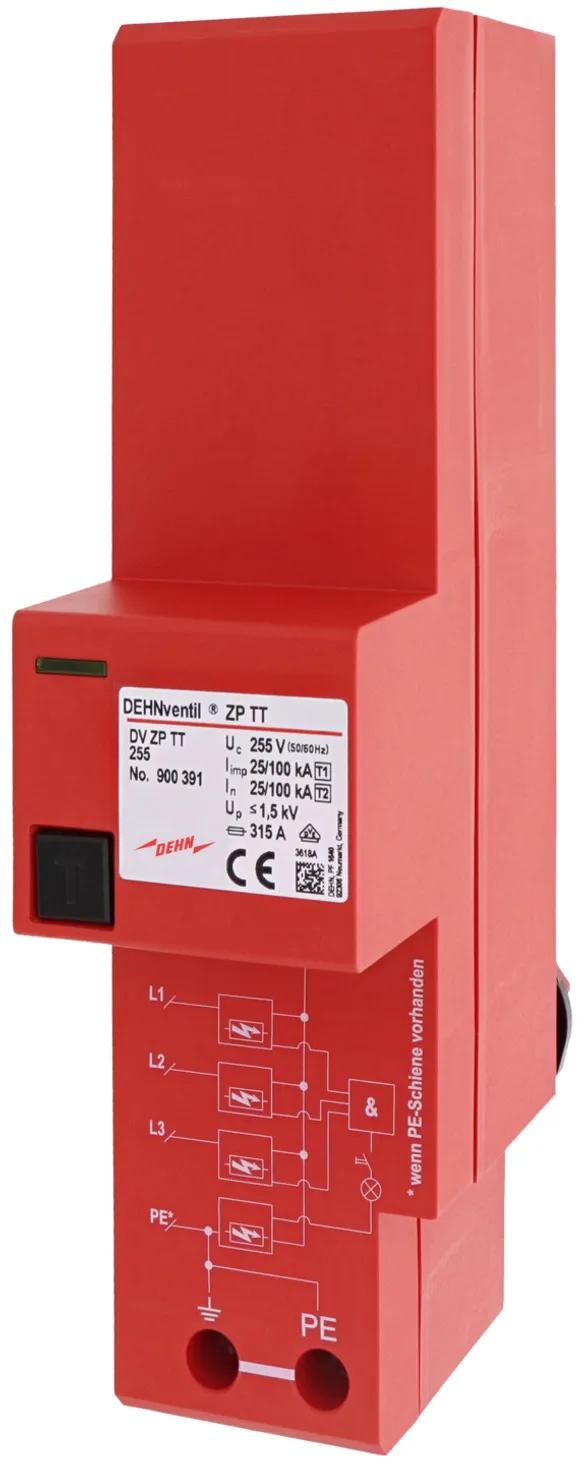

DEHNventil ZP TT

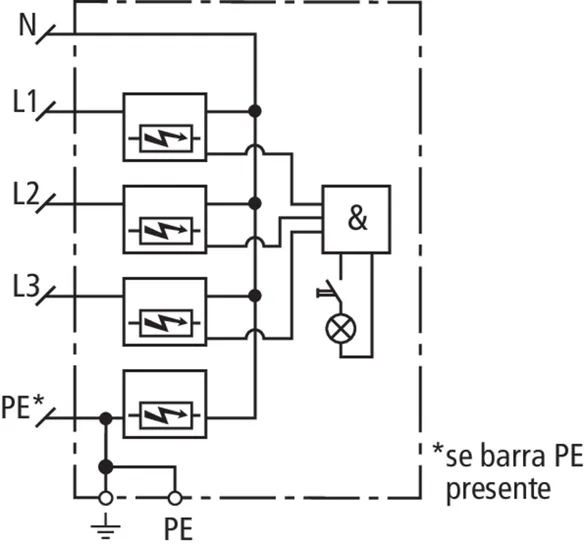

Scaricatore combinato per reti TT e TN-S, per l'impiego in sistemi di alimentazione principale in edifici con impianto parafulmine esterno ed elevati parametri di prestazione (circuito "3+1").

1 Produkt

Art.-Nr. 900391 DV ZP TT 255

GTIN 4013364105768, Zolltarifnr. (EU): 85363090, Bruttogewicht: 1.08 kg, VPE: 1.00 pz.

Vorgänger

Abbildungen

Weitere Information

CAD-Daten

Scaricatore combinato DEHNventil ZP TT 255
Scaricatore combinato per reti TT e TN-S, per l'impiego in sistemi di alimentazione principale per l'impiego a monte del contatore
SPD Tipo 1 + Tipo 2 secondo EN 61643-11 / ... IEC 61643-11
Con tecnologia spinterometrica RADAX-Flow
Da agganciare sul sistema di distribuzione a barre da 40 mm
Tensione continuativa massima: 255 V AC
Livello di protezione: ≤ 1,5 kV
Corrente impulsiva di fulmine (10/350 µs): 100 kA
Capacità di estinzione corrente susseguente di rete: 25 kAeff
Coordinamento energetico secondo CEI EN 62305-4
SPD della famiglia di prodotti Red/Line
Indicazione ottica di funzionamento

Fabbricato: DEHN
Tipo: DV ZP TT 255
Art.: 900391
o similare.

Zertifikate

Wellenbrecher-Funktion

Technische Daten

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 / Classe I + Classe II
Tensione continuativa massima AC (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) [L1+L2+L3+N-PE] (I_total )	100 kA
Corrente impulsiva di fulmine (10/350 µs) [L-N] (I_imp )	25 kA
Corrente impulsiva di fulmine (10/350 µs) [N-PE] (I_imp )	100 kA
Livello di protezione [L-N] (U_P )	≤ 1,5 kV
Livello di protezione [N-PE] (U_P )	≤ 1,5 kV
Fusibile di protezione max. fino a I_CC= 25 kA_eff	315 A gG
Omologazioni	VDE

SPD secondo EN 61643-11 / ... IEC 61643-11	Tipo 1 + Tipo 2 / Classe I + Classe II
Efficacia di protezione coordinata energeticamente verso l'utenza finale (≤ 10 m)	Tipo 1 + Tipo 2 + Tipo 3
Tensione nominale AC (U_N )	230 / 400 V (50 / 60 Hz)
Tensione continuativa massima AC (U_C )	255 V (50 / 60 Hz)
Corrente impulsiva di fulmine (10/350 µs) [L1+L2+L3+N-PE] (I_total )	100 kA
Energia specifica [L1+L2+L3+N-PE] (W/R)	2,50 MJ/Ohm
Corrente impulsiva di fulmine (10/350 µs) [L-N] (I_imp )	25 kA
Energia specifica [L-N] (W/R)	156,25 kJ/Ohm
Corrente impulsiva di fulmine (10/350 µs) [N-PE] (I_imp )	100 kA
Energia specifica [N-PE] (W/R)	2,50 MJ/Ohm
Corrente impulsiva nominale di scarica (8/20 µs) [L-N]/[N-PE] (I_n )	25 / 100 kA
Livello di protezione [L-N] (U_P )	≤ 1,5 kV
Livello di protezione [N-PE] (U_P )	≤ 1,5 kV
Capacità di estinzione corrente susseguente di rete [L-N] AC (I_fi )	25 kA_eff
Capacità di estinzione corrente susseguente di rete [N-PE] AC (I_fi )	100 A_eff
Limitazione corrente susseguente/ selettività	un fusibile da 35 A gG non interviene fino a 25 kA_eff(pres.)
Tempo d'intervento (t_A )	≤ 100 ns
Fusibile di protezione max. fino a I_CC= 25 kA_eff	315 A gG
Fusibile di protezione max. fino a I_CC> 25 kA_eff	200 A gG
Tensione TOV [L-N] (U_T) – Caratteristica	440 V / 120 min. – tenuta
Tensione TOV [N-PE] (U_T) – Caratteristica	1200 V / 200 ms – tenuta
Temperatura d'esercizio (T_U )	-40 °C ... +80 °C
Indicazione di funzionamento	pulsante con indicazione luminosa
Numero delle porte	1
Sezione di collegamento (PE, 9)	10-35 mm²flessibile / 50 mm²semirigido
Montaggio su	sistema di distribuzione a barre 40 mm
Materiale involucro	termoplastica, colore rosso, UL 94 V-0
Luogo di montaggio	all'interno
Grado di protezione	IP 30 (con copertura)
Dimensioni	3 unità, DIN 43880
Omologazioni	VDE
Dati tecnici aggiuntivi:	---------------------------------
Livello di protezione [L-PE] (U_P )	2,2 kV
