Modulo di protezione per DEHNventil modular

  • Elevata capacità di scarica tramite potente spinterometro autoestinguente
  • Elevatissima continuità di servizio dell’impianto collegato a valle tramite limitazione della corrente susseguente RADAX-Flow

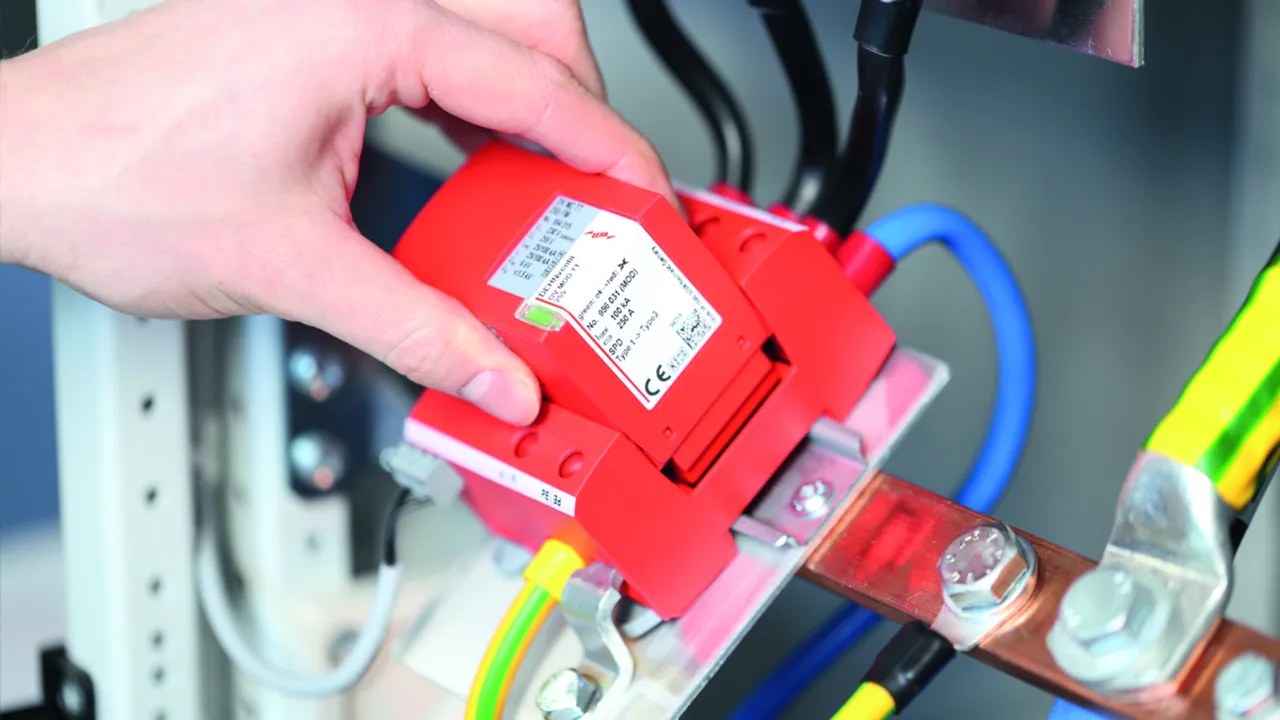

  • Facile sostituzione, senza attrezzi, del modulo di protezione tramite il sistema di blocco e tasto di sblocco modulo
  • Indicazione di funzionamento / guasto tramite marcatura verde / rossa nella finestrella
  • La sostituzione del modulo di protezione innestabile può essere eseguita senza il disinserimento della tensione di rete e senza la rimozione del frontale del quadro di distribuzione
In supporti protettivi multipolari raccomandiamo in caso di guasto di un modulo di sostituire tutta la serie di moduli di protezione.

Details

lorem ipsum

Modulo di protezione a spinterometro RAC

3 Produkte

Art.-Nr. 956030 DV MOD TNC 255

GTIN 4013364510609, Zolltarifnr. (EU): 85363090, Bruttogewicht: 269.21 g, VPE: 1.00 pz.

Vorgänger

Abbildungen

Weitere Information

  • CAD-Daten
    • 954030.stp

      Sie müssen angemeldet sein um 954030.stp herunterzuladen.

      Login
    • 954030.iges

      Sie müssen angemeldet sein um 954030.iges herunterzuladen.

      Login
    • 954030.jt

      Sie müssen angemeldet sein um 954030.jt herunterzuladen.

      Login
    • 954030.dwg

      Sie müssen angemeldet sein um 954030.dwg herunterzuladen.

      Login

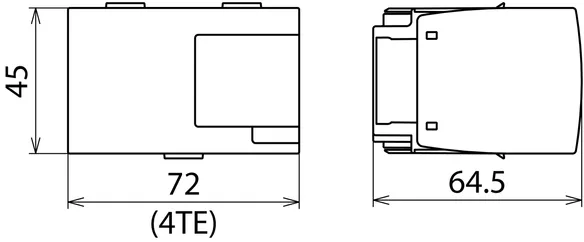

    • 954030m_D.dxf

      Sie müssen angemeldet sein um 954030m_D.dxf herunterzuladen.

      Login

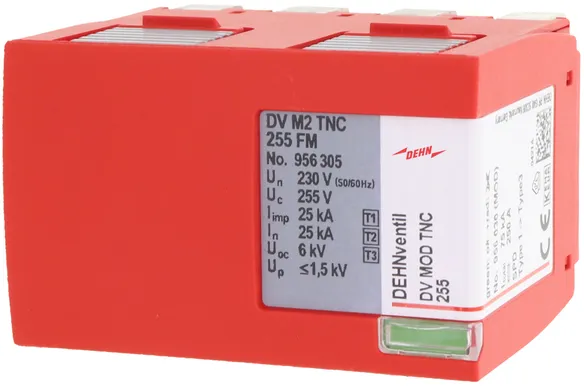

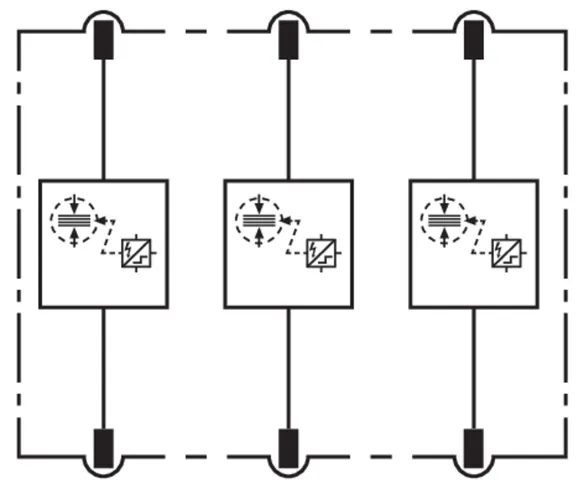

Modulo di protezione a spinterometro DV MOD TNC 255
Modulo di protezione di rete a spinterometro per tipo 1 + tipo 2 + tipo 3
scaricatore della famiglia di prodotti Red/Line secondo la norma EN 61643-11
Tecnologia spinterometrica RAC ad alta efficienza
Indicazione di guasto mediante la marcatura
verde/rossa nella finestra di controllo
Tensione massima continuativa: AC 255 V
Corrente impulsiva di fulmine: 50 kAeff (prosp.)
Certificato VDE, KEMA

Fabbricato: DEHN
Tipo: DV MOD TNC 255
Art.: 956030
o similare.

Zertifikate



Rapid Arc Control

Durch die RAC-Funkenstreckentechnologie reagieren Kombi-Ableiter umgehend und schützen, aufgrund deutlich reduzierter Restenergie, zuverlässig empfindliche Endgeräte. Vorteile sind ein niedriger Schutzpegel Up und minimalste Restenergie. Überspannungen werden nach der extrem schnellen Zündung der Funkenstrecke für die Dauer des beim Ableiten auftretenden Stoßstroms sicher auf Werte unterhalb des Schutzegels Up = 1,5 kV begrenzt. Diese geringe Belastung durch die Restspannung ist sowohl bei kurzen Stoßstromimpulsen als auch bei vergleichsweise länger andauernden Blitzstrombelastungen sichergestellt – Endgeräte und Systeme werden maximal geschont. Die schnelle und zuverlässige Unterbrechung des Netzfolgestroms stellt selbst bei kleinsten Sicherungen im Hausanschlusskasten zudem sicher, dass diese nicht auslöst. Überspannungen werden somit sicher abgeleitet ohne ein Fehlauslösen an Überstromschutzorganen zu provozieren und die Versorgungssicherheit zu gefährden.

Technische Daten

Tensione massima continuativa AC (UC ) 255 V
Corrente impulsiva di fulmine (10/350 µs) (Iimp ) 25 / 75 kA

Artikel 956030 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 956030 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

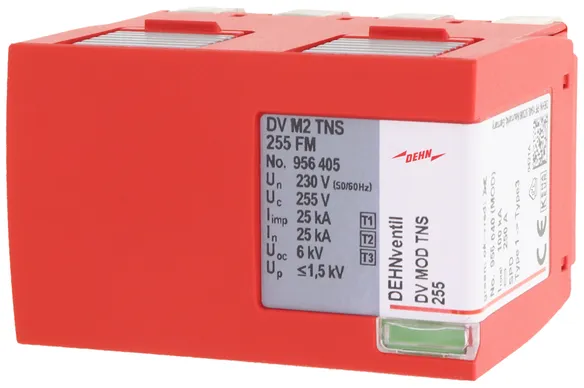

Art.-Nr. 956040 DV MOD TNS 255

GTIN 4013364510593, Zolltarifnr. (EU): 85363090, Bruttogewicht: 333.70 g, VPE: 1.00 pz.

Vorgänger

Abbildungen

Weitere Information

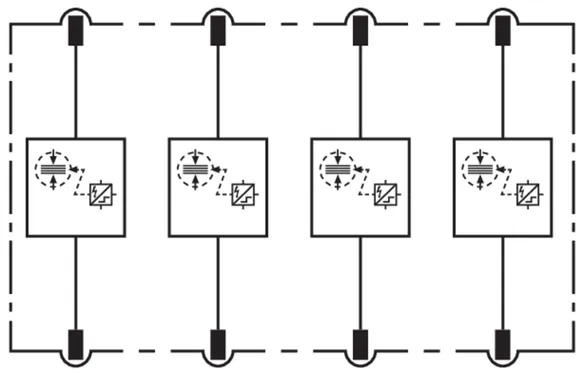

Modulo di protezione a spinterometro DV MOD TNS 255
Modulo di protezione di rete a spinterometro per tipo 1 + tipo 2 + tipo 3
scaricatore della famiglia di prodotti Red/Line secondo la norma EN 61643-11
Tecnologia spinterometrica RAC ad alta efficienza
Indicazione di guasto mediante la marcatura
verde/rossa nella finestra di controllo
Tensione massima continuativa: AC 255 V
Corrente impulsiva di fulmine: 50 kAeff (prosp.)
Certificato VDE, KEMA

Fabbricato: DEHN
Tipo: DV MOD TNS 255
Art.: 956040
o similare.

Zertifikate



Rapid Arc Control

Durch die RAC-Funkenstreckentechnologie reagieren Kombi-Ableiter umgehend und schützen, aufgrund deutlich reduzierter Restenergie, zuverlässig empfindliche Endgeräte. Vorteile sind ein niedriger Schutzpegel Up und minimalste Restenergie. Überspannungen werden nach der extrem schnellen Zündung der Funkenstrecke für die Dauer des beim Ableiten auftretenden Stoßstroms sicher auf Werte unterhalb des Schutzegels Up = 1,5 kV begrenzt. Diese geringe Belastung durch die Restspannung ist sowohl bei kurzen Stoßstromimpulsen als auch bei vergleichsweise länger andauernden Blitzstrombelastungen sichergestellt – Endgeräte und Systeme werden maximal geschont. Die schnelle und zuverlässige Unterbrechung des Netzfolgestroms stellt selbst bei kleinsten Sicherungen im Hausanschlusskasten zudem sicher, dass diese nicht auslöst. Überspannungen werden somit sicher abgeleitet ohne ein Fehlauslösen an Überstromschutzorganen zu provozieren und die Versorgungssicherheit zu gefährden.

Technische Daten

Tensione massima continuativa AC (UC ) 255 V
Corrente impulsiva di fulmine (10/350 µs) (Iimp ) 25 / 75 kA

Artikel 956040 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 956040 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

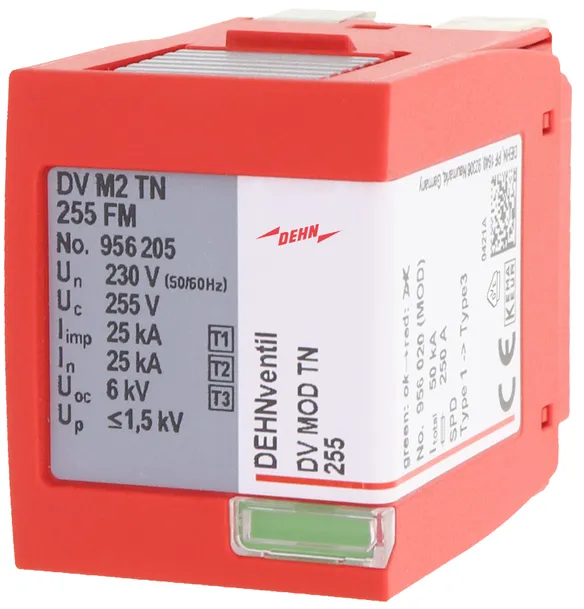

Art.-Nr. 956020 DV MOD TN 255

GTIN 4013364510616, Zolltarifnr. (EU): 85363090, Bruttogewicht: 173.30 g, VPE: 1.00 pz.

Vorgänger

Abbildungen

Weitere Information

Modulo di protezione a spinterometro DV MOD TN 255
Modulo di protezione di rete a spinterometro per tipo 1 + tipo 2 + tipo 3
scaricatore della famiglia di prodotti Red/Line secondo la norma EN 61643-11
Tecnologia spinterometrica RAC ad alta efficienza
Indicazione di guasto mediante la marcatura
verde/rossa nella finestra di controllo
Tensione massima continuativa: AC 255 V
Corrente impulsiva di fulmine: 50 kAeff (prosp.)
Certificato VDE, KEMA

Fabbricato: DEHN
Tipo: DV MOD TN 255
Art.: 956020
o similare.



Rapid Arc Control

Durch die RAC-Funkenstreckentechnologie reagieren Kombi-Ableiter umgehend und schützen, aufgrund deutlich reduzierter Restenergie, zuverlässig empfindliche Endgeräte. Vorteile sind ein niedriger Schutzpegel Up und minimalste Restenergie. Überspannungen werden nach der extrem schnellen Zündung der Funkenstrecke für die Dauer des beim Ableiten auftretenden Stoßstroms sicher auf Werte unterhalb des Schutzegels Up = 1,5 kV begrenzt. Diese geringe Belastung durch die Restspannung ist sowohl bei kurzen Stoßstromimpulsen als auch bei vergleichsweise länger andauernden Blitzstrombelastungen sichergestellt – Endgeräte und Systeme werden maximal geschont. Die schnelle und zuverlässige Unterbrechung des Netzfolgestroms stellt selbst bei kleinsten Sicherungen im Hausanschlusskasten zudem sicher, dass diese nicht auslöst. Überspannungen werden somit sicher abgeleitet ohne ein Fehlauslösen an Überstromschutzorganen zu provozieren und die Versorgungssicherheit zu gefährden.

Technische Daten

Tensione massima continuativa AC (UC ) 255 V
Corrente impulsiva di fulmine (10/350 µs) (Iimp ) 25 kA

Artikel 956020 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 956020 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Modulo di protezione a spinterometro

Modulo di protezione a spinterometro per le fasi, per DEHNventil M ...

1 Produkt

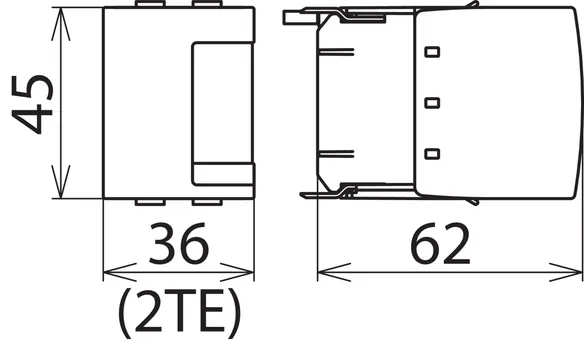

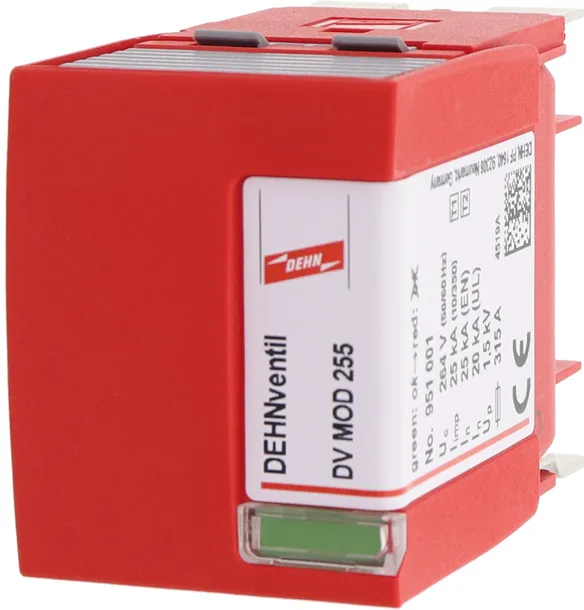

Art.-Nr. 951001 DV MOD 255

GTIN 4013364108066, Zolltarifnr. (EU): 85363090, Bruttogewicht: 204.00 g, VPE: 1.00 pz.

Abbildungen

Weitere Information

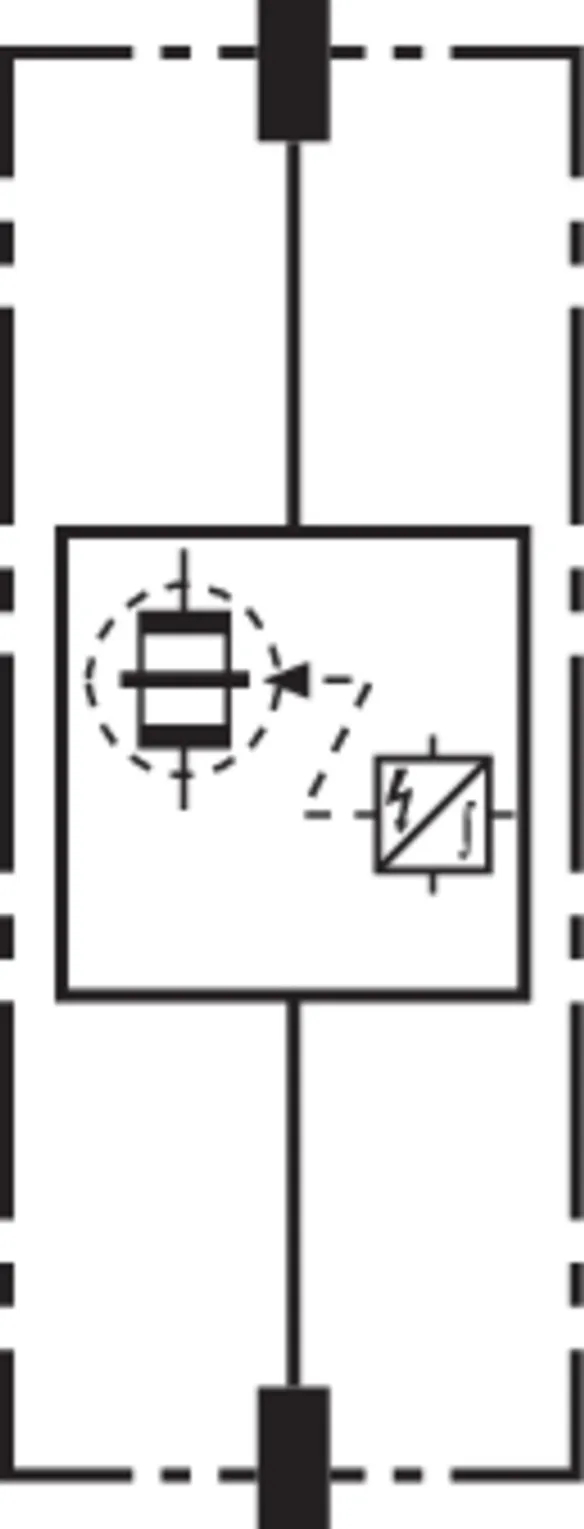

Modulo di protezione a spinterometro DV MOD 255
Modulo di protezione a spinterometro per le fasi,
per DEHNventil M …
SPD Tipo 1 secondo CEI EN 61643-11
SPD della famiglia di prodotti Red/Line
Indicazione di funzionamento / guasto tramite marcatura verde
/ rossa nella finestrella
Tensione massima continuativa: 264 V AC
Estinzione corrente susseguente di rete: 50 kAeff

Fabbricato: DEHN
Tipo: DV MOD 255
Art.: 951001
o similare.

Zertifikate



Rapid Arc Control

Durch die RAC-Funkenstreckentechnologie reagieren Kombi-Ableiter umgehend und schützen, aufgrund deutlich reduzierter Restenergie, zuverlässig empfindliche Endgeräte. Vorteile sind ein niedriger Schutzpegel Up und minimalste Restenergie. Überspannungen werden nach der extrem schnellen Zündung der Funkenstrecke für die Dauer des beim Ableiten auftretenden Stoßstroms sicher auf Werte unterhalb des Schutzegels Up = 1,5 kV begrenzt. Diese geringe Belastung durch die Restspannung ist sowohl bei kurzen Stoßstromimpulsen als auch bei vergleichsweise länger andauernden Blitzstrombelastungen sichergestellt – Endgeräte und Systeme werden maximal geschont. Die schnelle und zuverlässige Unterbrechung des Netzfolgestroms stellt selbst bei kleinsten Sicherungen im Hausanschlusskasten zudem sicher, dass diese nicht auslöst. Überspannungen werden somit sicher abgeleitet ohne ein Fehlauslösen an Überstromschutzorganen zu provozieren und die Versorgungssicherheit zu gefährden.

Technische Daten

Tensione massima continuativa AC (UC ) 264 V
Corrente impulsiva di fulmine (10/350 µs) (Iimp ) 25 kA

Artikel 951001 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 951001 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

Modulo di protezione a spinterometro N-PE

Modulo di protezione a spinterometro N-PE per DEHNventil M ... con circuito ... + 1

2 Produkte

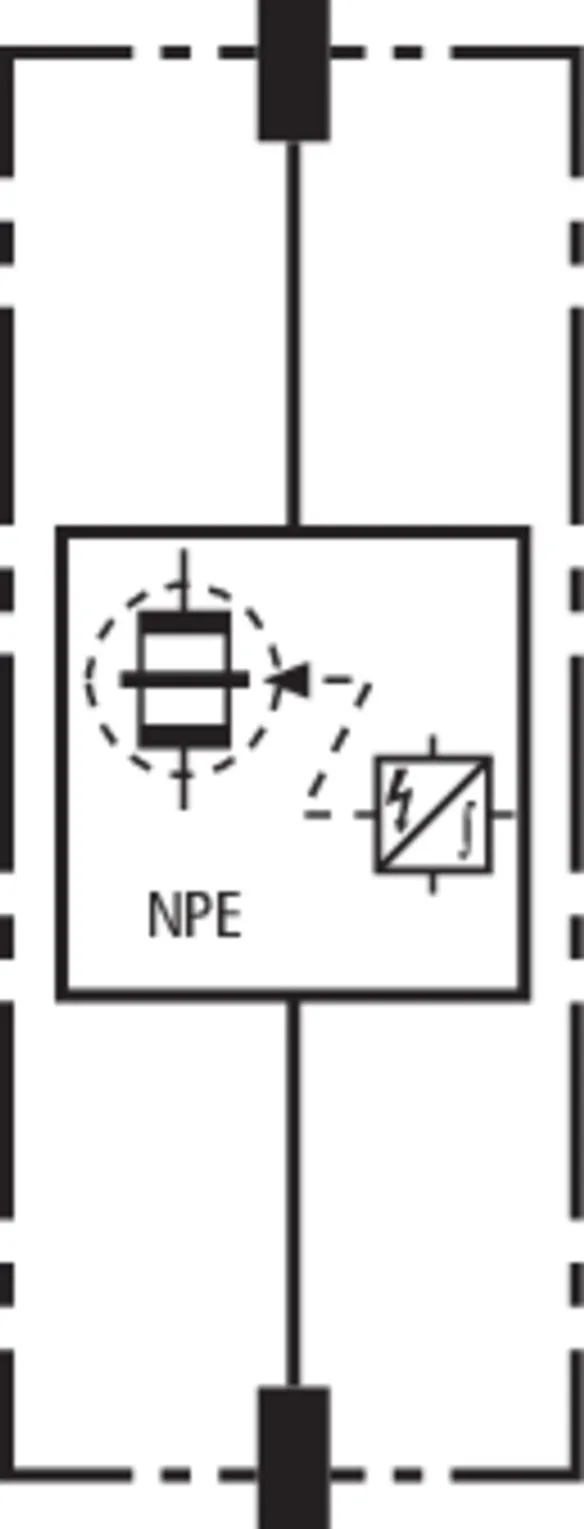

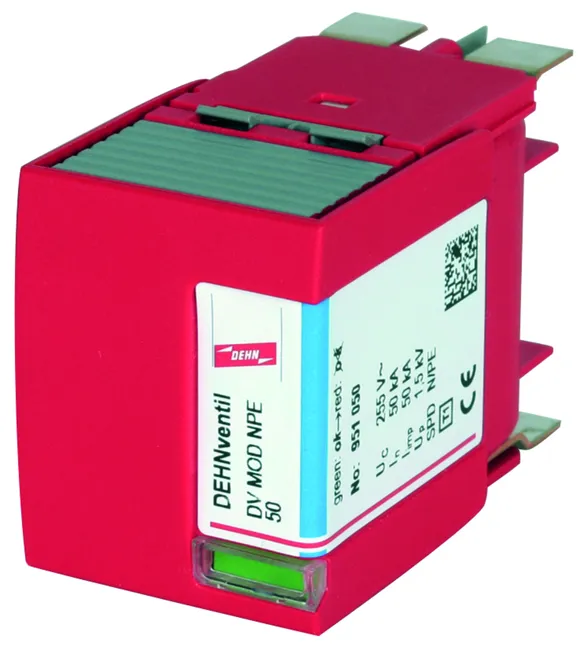

Art.-Nr. 951050 DV MOD NPE 50

GTIN 4013364108073, Zolltarifnr. (EU): 85363030, Bruttogewicht: 182.60 g, VPE: 1.00 pz.

Abbildungen

Weitere Information

Modulo di protezione a spinterometro NPE DV MOD NPE 50
Modulo di protezione a spinterometro N-PE per DEHNventil M ...
SPD Tipo 1 secondo CEI EN 61643-11
SPD della famiglia di prodotti Red/Line
Tensione massima continuativa: 255 V AC
Corrente impulsiva di fulmine (10/350 µs): 50 kA

Fabbricato: DEHN
Tipo: DV MOD NPE 50
Art.: 951050
o similare.

Zertifikate



Rapid Arc Control

Durch die RAC-Funkenstreckentechnologie reagieren Kombi-Ableiter umgehend und schützen, aufgrund deutlich reduzierter Restenergie, zuverlässig empfindliche Endgeräte. Vorteile sind ein niedriger Schutzpegel Up und minimalste Restenergie. Überspannungen werden nach der extrem schnellen Zündung der Funkenstrecke für die Dauer des beim Ableiten auftretenden Stoßstroms sicher auf Werte unterhalb des Schutzegels Up = 1,5 kV begrenzt. Diese geringe Belastung durch die Restspannung ist sowohl bei kurzen Stoßstromimpulsen als auch bei vergleichsweise länger andauernden Blitzstrombelastungen sichergestellt – Endgeräte und Systeme werden maximal geschont. Die schnelle und zuverlässige Unterbrechung des Netzfolgestroms stellt selbst bei kleinsten Sicherungen im Hausanschlusskasten zudem sicher, dass diese nicht auslöst. Überspannungen werden somit sicher abgeleitet ohne ein Fehlauslösen an Überstromschutzorganen zu provozieren und die Versorgungssicherheit zu gefährden.

Technische Daten

Tensione massima continuativa AC (UC ) 255 V
Corrente impulsiva di fulmine (10/350 µs) (Iimp ) 50 kA

Artikel 951050 wurde zum Merkzettel hinzugefügt.

Zum Merkzettel

Artikel 951050 wurde zum Warenkorb hinzugefügt.

Zum Warenkorb

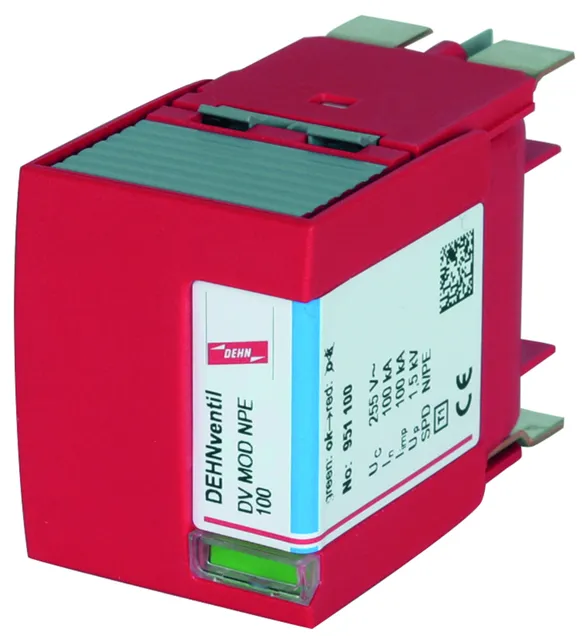

Art.-Nr. 951100 DV MOD NPE 100

GTIN 4013364108080, Zolltarifnr. (EU): 85363030, Bruttogewicht: 183.00 g, VPE: 1.00 pz.

Abbildungen

Weitere Information

Modulo di protezione a spinterometro NPE DV MOD NPE 100
Modulo di protezione a spinterometro N-PE per DEHNventil M ...
SPD Tipo 1 secondo CEI EN 61643-11
SPD della famiglia di prodotti Red/Line
Tensione massima continuativa: 255 V AC
Corrente impulsiva di fulmine (10/350 µs): 100 kA

Fabbricato: DEHN
Tipo: DV MOD NPE 100
Art.: 951100
o similare.

Zertifikate



Rapid Arc Control

Durch die RAC-Funkenstreckentechnologie reagieren Kombi-Ableiter umgehend und schützen, aufgrund deutlich reduzierter Restenergie, zuverlässig empfindliche Endgeräte. Vorteile sind ein niedriger Schutzpegel Up und minimalste Restenergie. Überspannungen werden nach der extrem schnellen Zündung der Funkenstrecke für die Dauer des beim Ableiten auftretenden Stoßstroms sicher auf Werte unterhalb des Schutzegels Up = 1,5 kV begrenzt. Diese geringe Belastung durch die Restspannung ist sowohl bei kurzen Stoßstromimpulsen als auch bei vergleichsweise länger andauernden Blitzstrombelastungen sichergestellt – Endgeräte und Systeme werden maximal geschont. Die schnelle und zuverlässige Unterbrechung des Netzfolgestroms stellt selbst bei kleinsten Sicherungen im Hausanschlusskasten zudem sicher, dass diese nicht auslöst. Überspannungen werden somit sicher abgeleitet ohne ein Fehlauslösen an Überstromschutzorganen zu provozieren und die Versorgungssicherheit zu gefährden.

Technische Daten

Tensione massima continuativa AC (UC ) 255 V
Corrente impulsiva di fulmine (10/350 µs) (Iimp ) 100 kA
